——经典互动媒体作品“互动云”的全新实现

周贤杰 浙江省温州中学

李玲雪 薛港潇 上海蘑菇云创客空间

创客书籍《爱上Ardu ino》（Massimo Banzi著）中，介绍了一个叫做“互动云”的互动媒体作品。这个作品利用Processing程序语言编写代理程序（proxy)，通过网络从makezine.com下载RSS文件并提取文件中的所有关键词，然后再计算“peace、love、Arduino”三个词的数量，并且根据这三个数据产生一个代表色彩的RGB值，最后通过USB接口传给Arduino，点亮一个RGB灯，显示出具有特定意义的灯光色彩。

这个作品的实现，需要作者了解Processing的使用方法和功能， 同时要具备Arduino的编程能力，熟悉串口通信和引脚控制，难度比较大。但是笔者发现，借助pinpong 库，并借助Python语言的requests 库（网页爬虫），实现这个项目的难度就降低了。

● 作品的创意思路

笔者准备用新的方案，重新实现（remake）这个“互动云”作品。因为技术更新，makezine.com上已经不提供RSS文件订阅了，笔者改用“DF创客论坛”上的帖子信息。具体思路如下：

在“ D F 创 客论 坛 ”搜 索“p i n p o n g ”，在 返回的网页信息中找三个关键字，分别为“arduino”“虚谷号”和“掌控板”，得到不同的关键字出现次数，然后分别对应0~255的数字，赋值为R、G、B，然后用pinpong库来对应控制R、G、B三种颜色（RGB灯）。

这个RGB灯光的颜色就代表了pi np on g库的用户中，使用“ardu i no”“虚谷号”和“掌控板”这三种开源硬件的比例。随着用户作品发布数量的变化，这个灯光的色彩也在同步变换，是不是很有意义？

●作品的原理分析

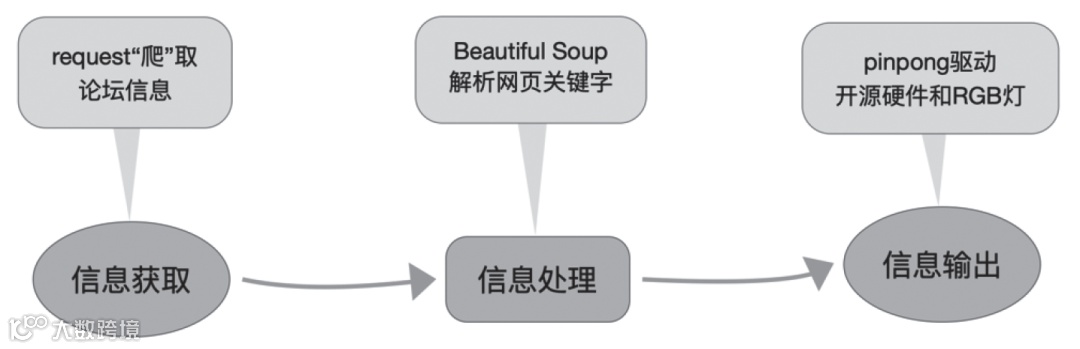

“互动云”作品是一个典型的网页爬虫结合开源硬件的案例。网络爬虫是信息输入，灯光显示是信息的输出，工作流程如图1 所示。

图1 “互动云”项目的工作流程

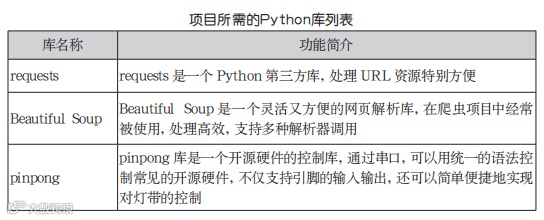

从图1可以看出，获取信息、处理信息和输出信息，都需要特定的库来实现，如爬虫使用requests、网页文本分析使用Beautiful Soup库、开源硬件的驱动则需要pinpong。对这三个库的简要介绍如下页表所示。

●作品的硬件搭建

作品的硬件其实非常简单， 开源硬件加上RGB全彩LED模块即可。开源硬件可以使用任何一块Arduino、掌控板或者micro:bit等。考虑到RGB的LED模块不够亮，笔者在boson  Kit中找了一个 WS2812 RGB全彩灯带模块。

器 材 清 单 ：任何 一 块Arduino、Arduino 扩展板、WS2812 RGB全彩灯带。

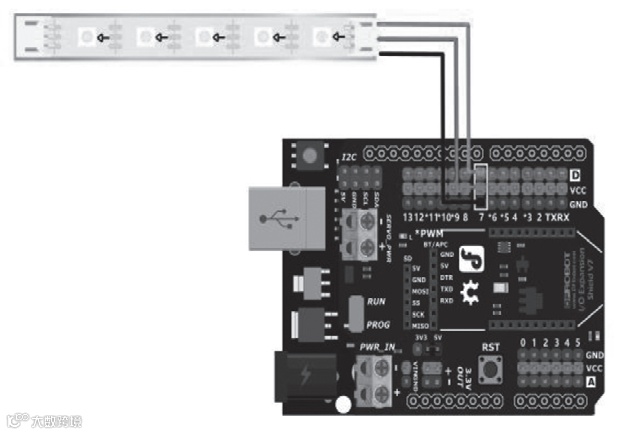

笔者将灯带连接在Arduino的数字口P7（其实从P2~P13，任何一个引脚都可以），作品实物连接如图2所示。

图2 作品连线图

因为使用了灯带，所以在引用pinpong库时，需要导入“NeoPixel”包。指令为：from pinpong.board import Board,Pin,NeoPixel。

●作品的代码编写

平时教学已经习惯了用Jupyter Notebook，这次的代码习惯上用Jupyter Notebook来写。

首先要打开DF社区，在搜索栏搜索pinpong，然后在地址栏中得到URL地址，即

https://mc.dfrobot.com.cn/search.php?mod=forum&searchid=44&orde rby=lastpost&ascdesc=desc&se archsubmit=yes&kw=pinpong。具体的代码也非常简洁，为了方便理解，笔者分为三个部分来呈现， 具体见下方二维码。

笔者统计了一下，代码仅二十多行。而《爱上Ardu ino》中的项目，Processing的代码加上 Arduino的代码，要超过一百多行。Python加pinpong的优势就显示出来了。

●作品的测试和部署

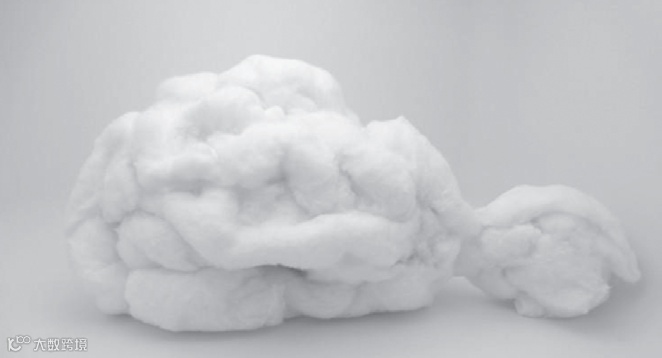

计算机接上Arduino，运行代码后，Arduino将自动烧写一个特定的固件，然后就能看到Jupyter上输出关键词“Ardu ino”“虚谷号”和“掌控板”出现的次数。然后Arduino连接的RGB灯带就开始点亮。要呈现什么样的创意外观呢？既然是“互动云”，就可以做成“云”的样子，将硬件封装在棉花中，如图3所示。

在这个作品部署的过程中， pinpong的优势再次得到了显示。因为原来的作品用Processing， Processing对硬件的要求要高一些，无论是安装程序还是运行程序都不如Python方便快速。笔者选择了一款能够运行Li nux的硬件作为处理信息的“主机”，价格不到百元，使用的是国产芯片RK3308（ROCK PI开发板），经过测试，运行非常流畅。
