【精华项目】用透明屏+pH电极做一个pH计

最近在DF商城看到个—模拟pH计，可用于测量液体的酸碱度。想想曾经在化学实验课上还是使用pH试纸来测量溶液酸碱度,测量不仅操作复杂而且也无法得到精确的pH数值。

如今使用DF出品的硬件以及文档资料便可轻松自制pH计，用此来测量常见液体的pH值，实验室级电极测量精度在±0.1@25℃完全满足使用需求。

大家都说柠檬很酸能酸掉大牙那种，今天我们就来看看到底有多酸—来实测柠檬的pH值。

一开始选用透明屏其实并没有特殊含义，只是最近才试玩了并且觉得显示效果不错，过程中朋友问我“你都选用透明屏了为什么不让它透明，不然你选择它的意义在那”。这灵魂拷问一时间我竟无以回答。后来经过一系列的构思设计以及朋友的建议，才有了最终的展示效果。

根据pH值颜色对照表，用灯带的颜色对应不同的pH值。

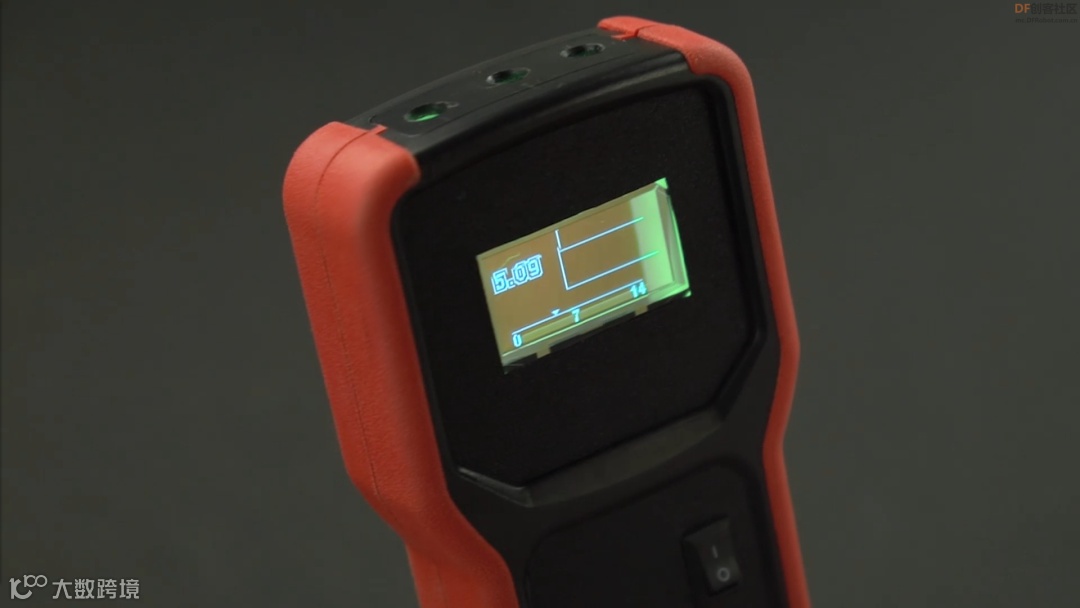

X-Y坐标显示测量pH值的变化曲线

横坐标对应显示pH值

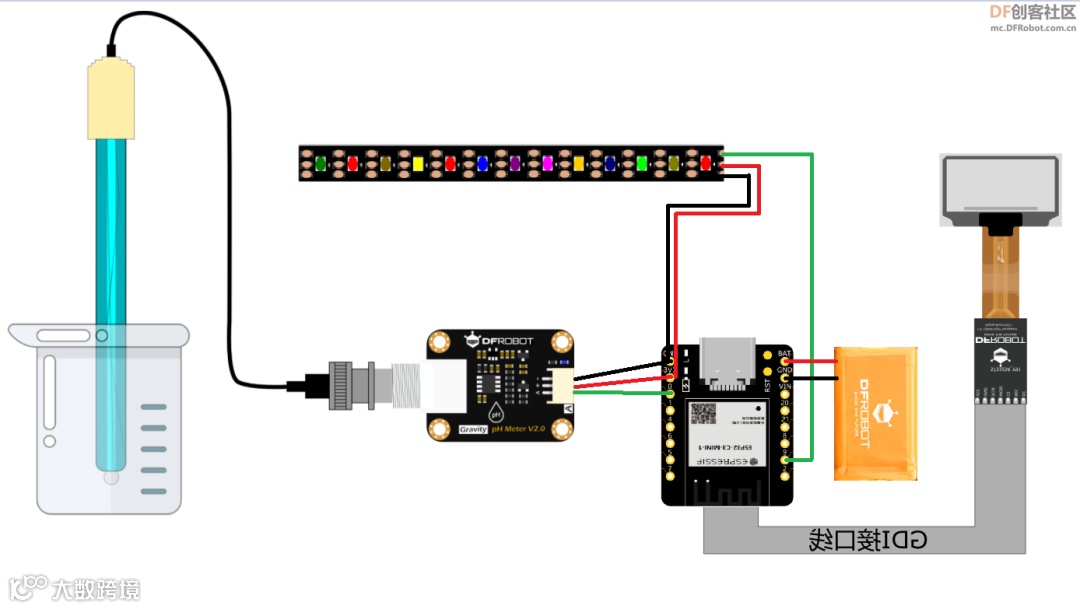

电路链接

• 连接pH信号转接板—C3

• 连接pH电极—pH信号转接板

• 连接透明屏—透明屏转接板

• 连接透明屏转接板—C3

• 连接RGB灯带—C3

• 连接电池—C3

安装电源开关

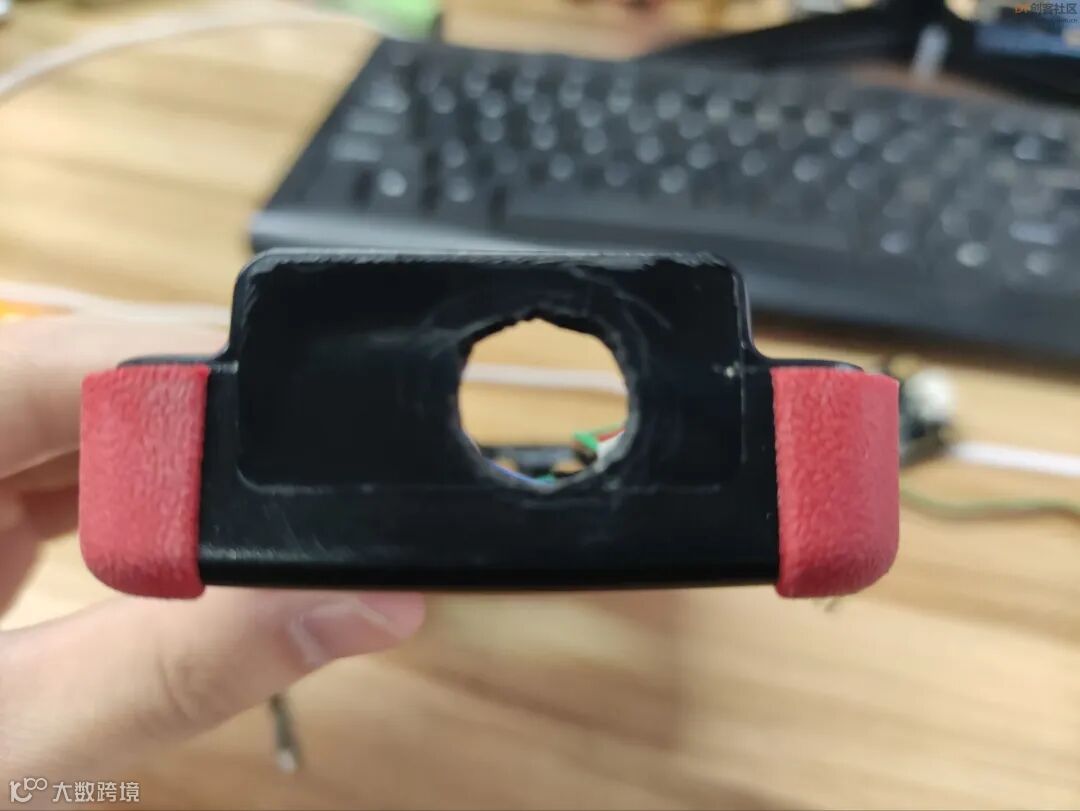

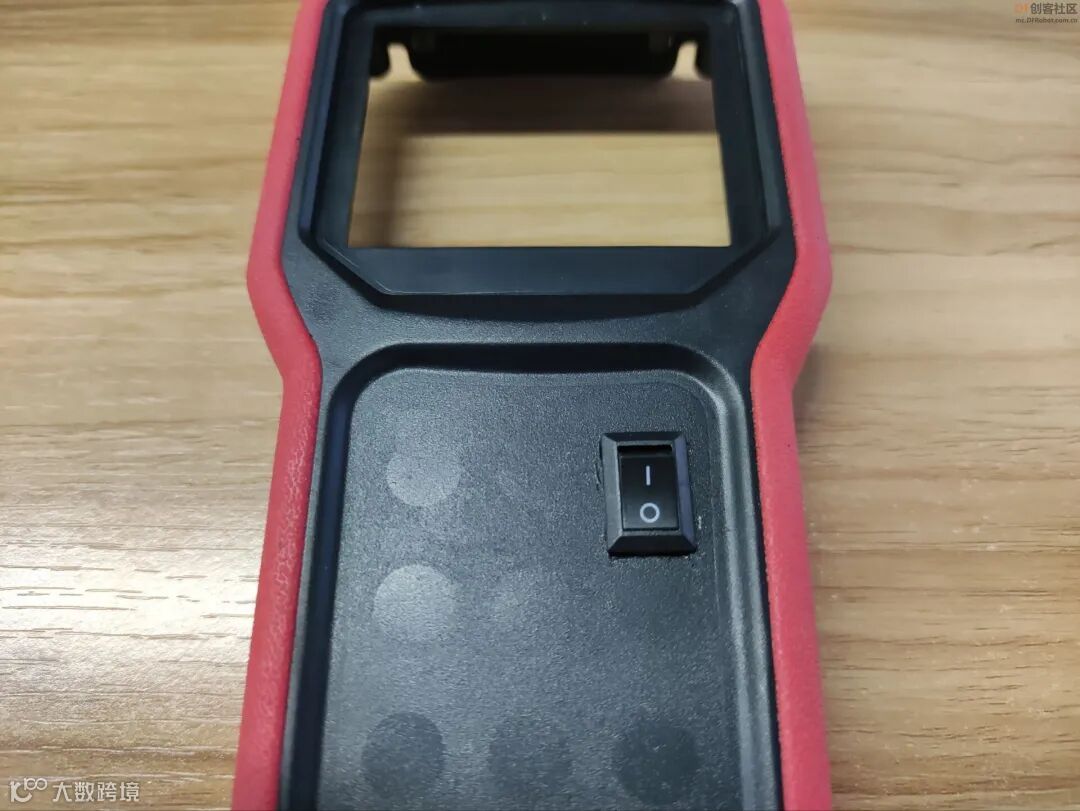

用电磨机给外壳开孔

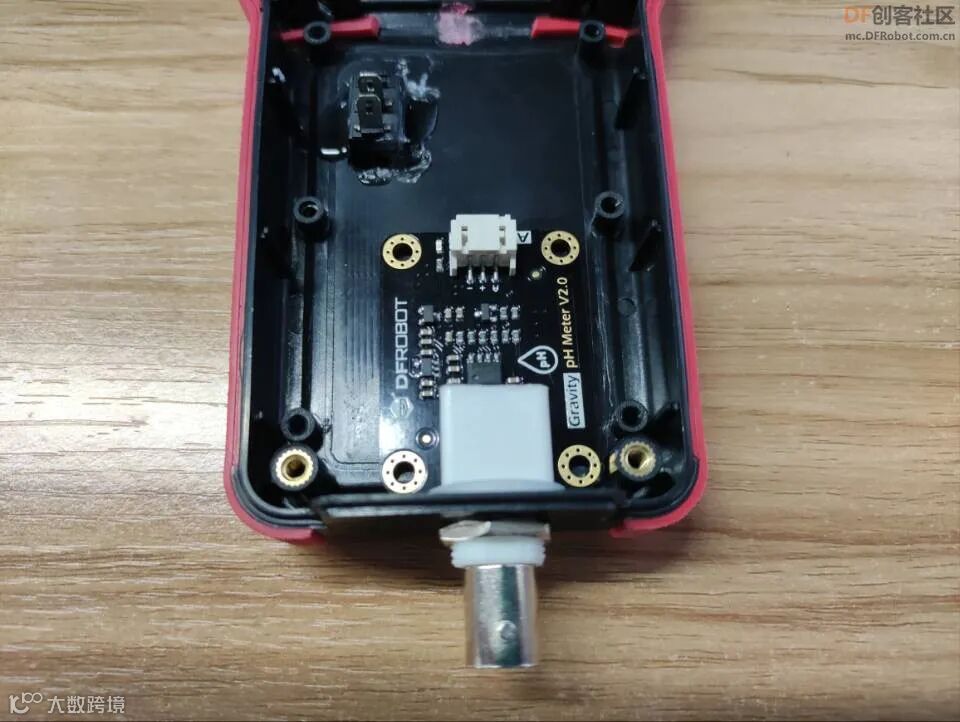

固定pH计的信号转接板

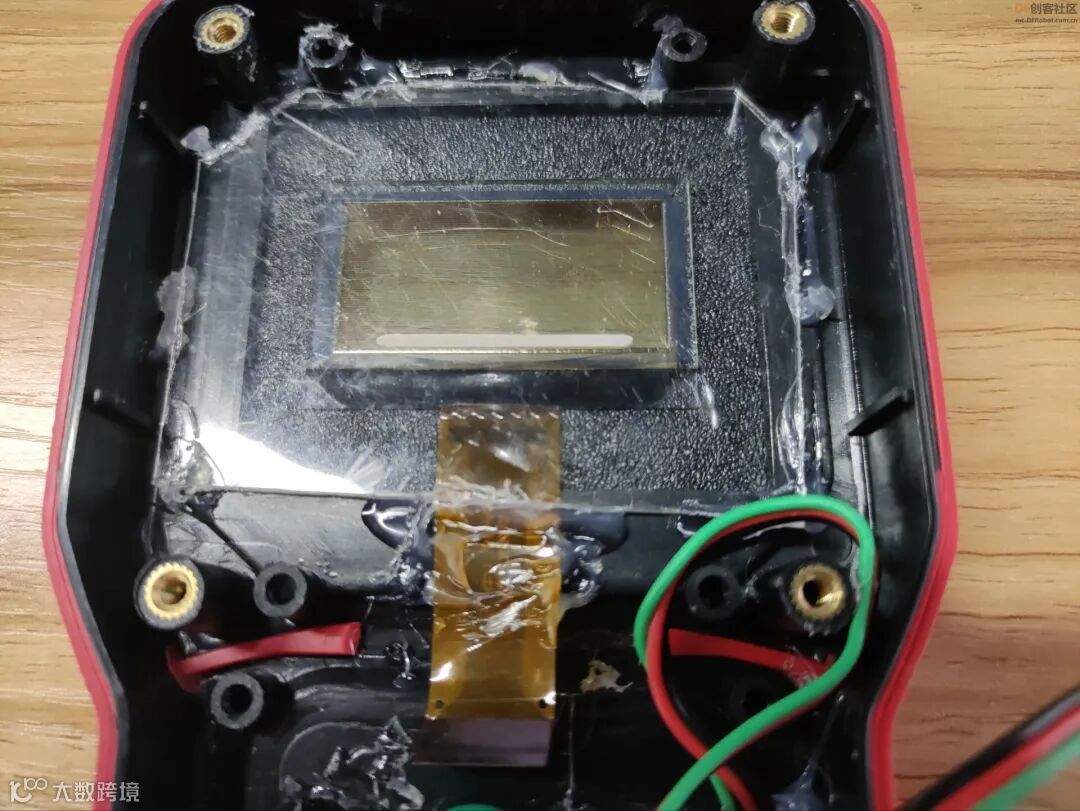

用塑料片固定透明屏

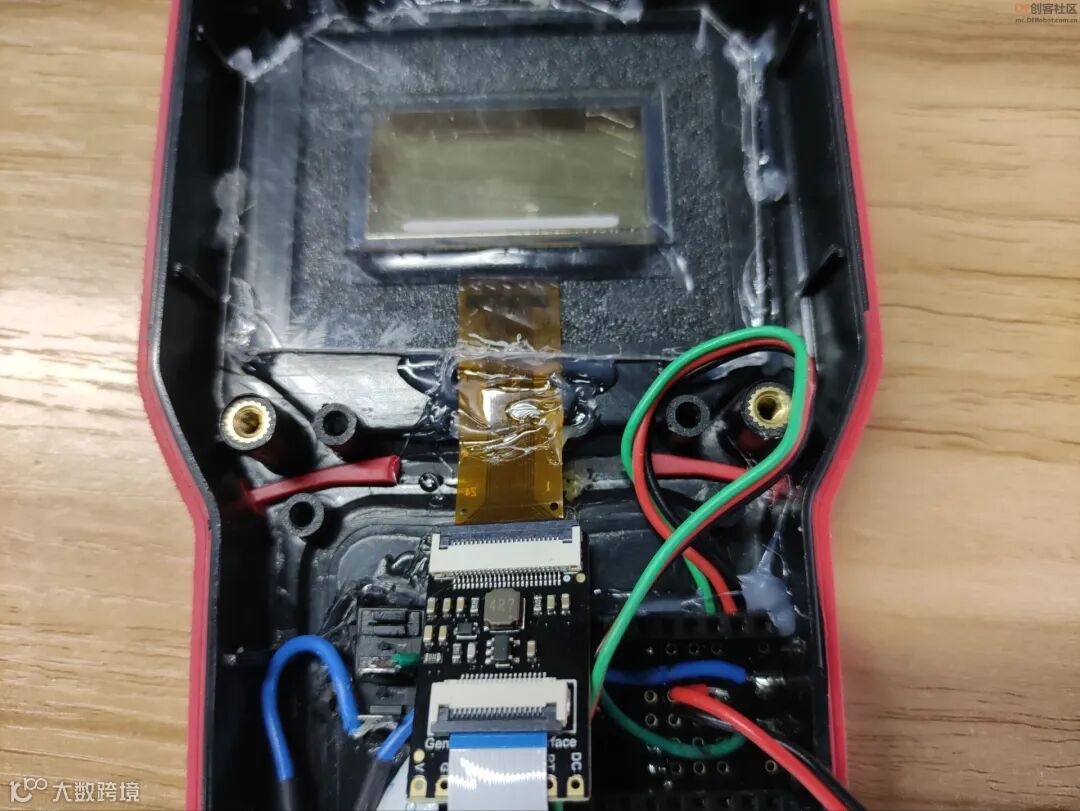

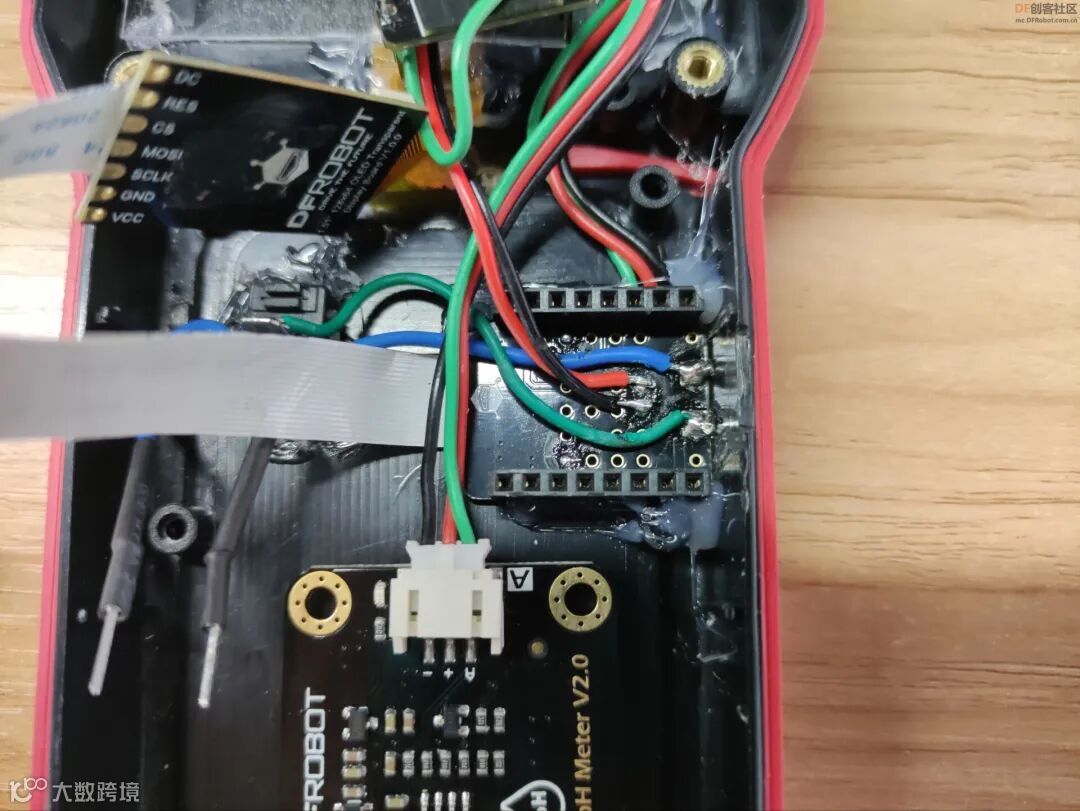

连接透明屏转接板

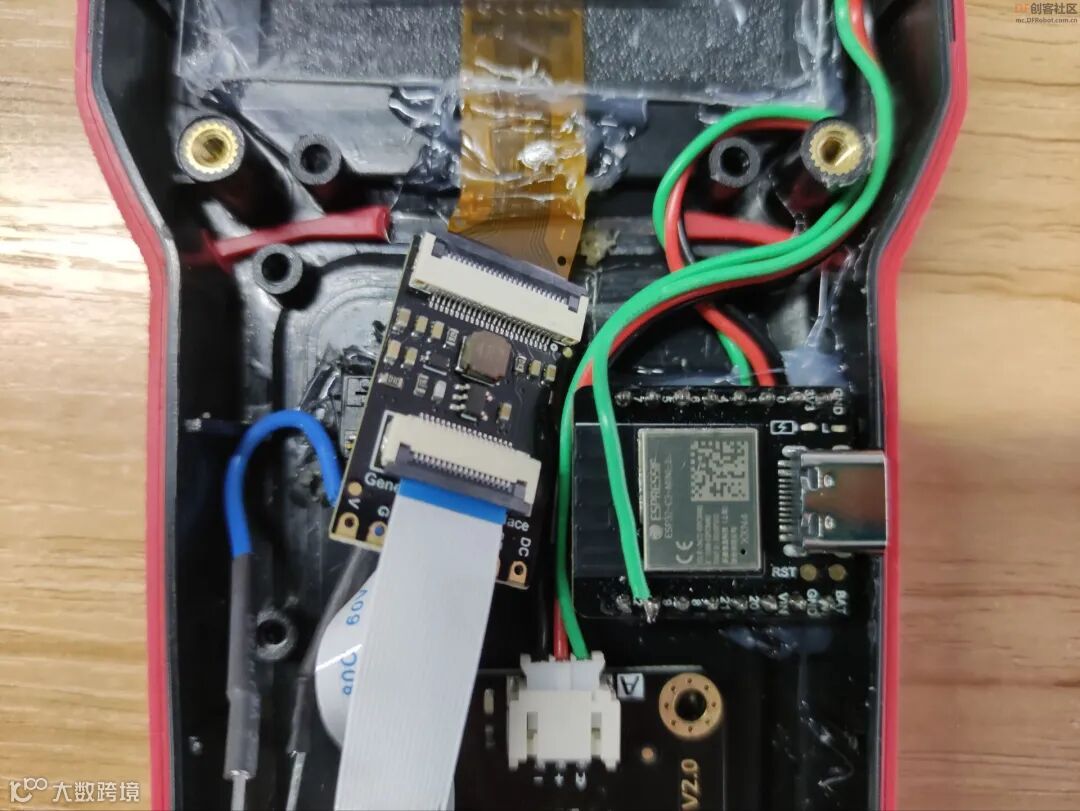

焊接且固定C3的扩展板

插上C3

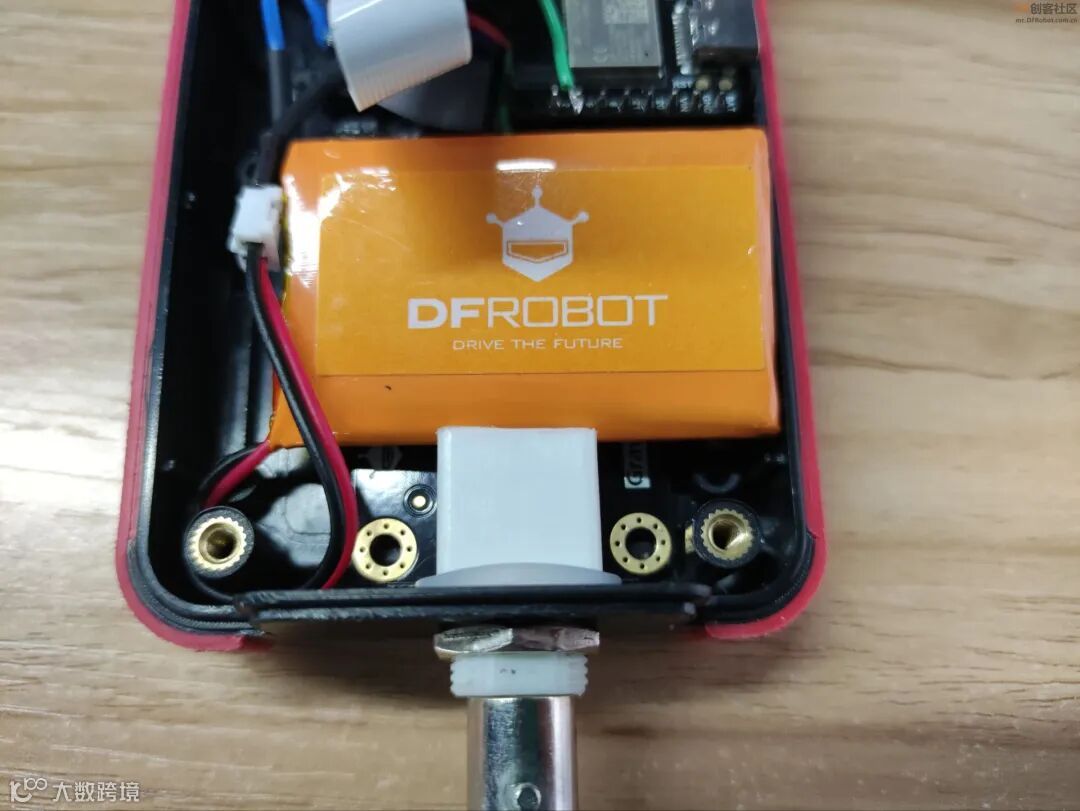

连接3.7V电池

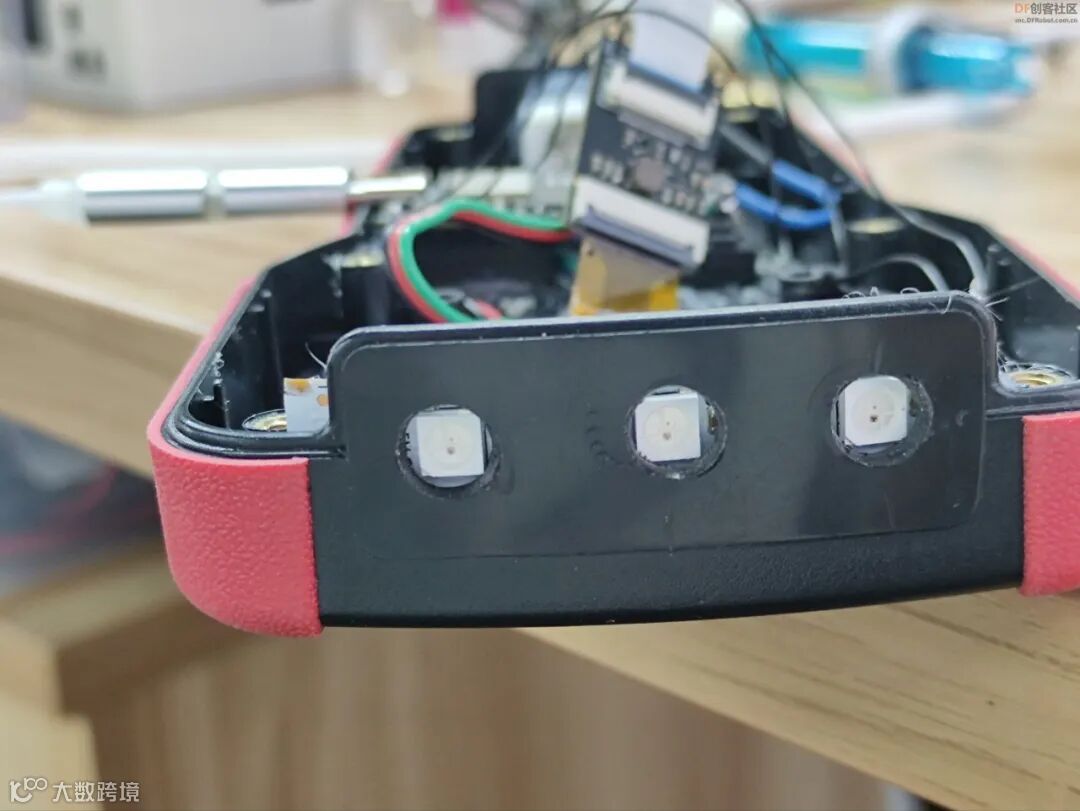

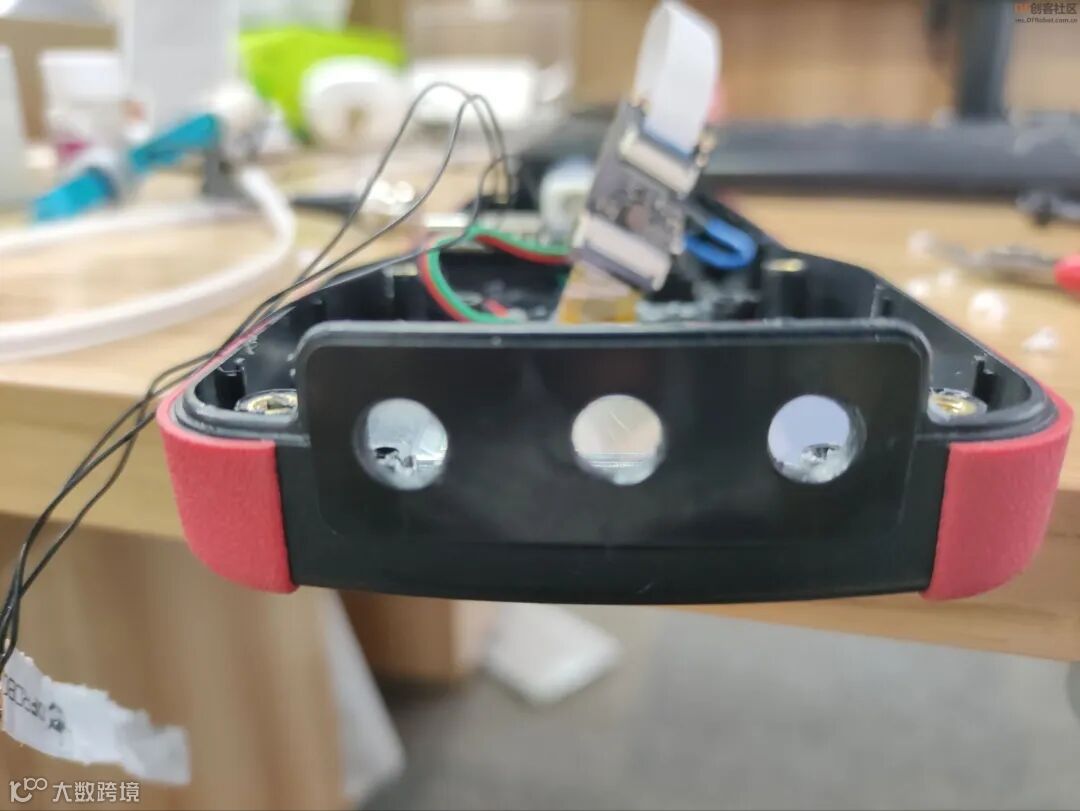

打孔安装灯带

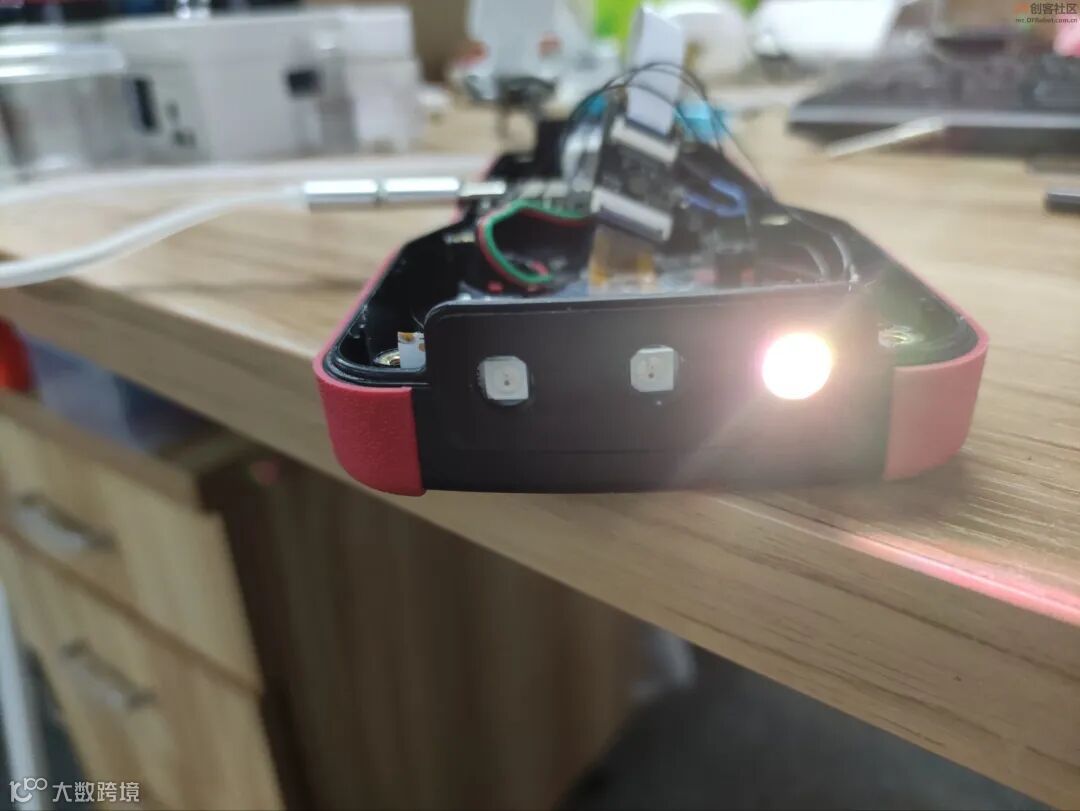

额。。。翻车了，3颗坏2颗（南瘦）

感觉这灯光效果也不是很好而且透明屏也没透明

还是重新设计一下结构吧，让透明屏真正透明显示

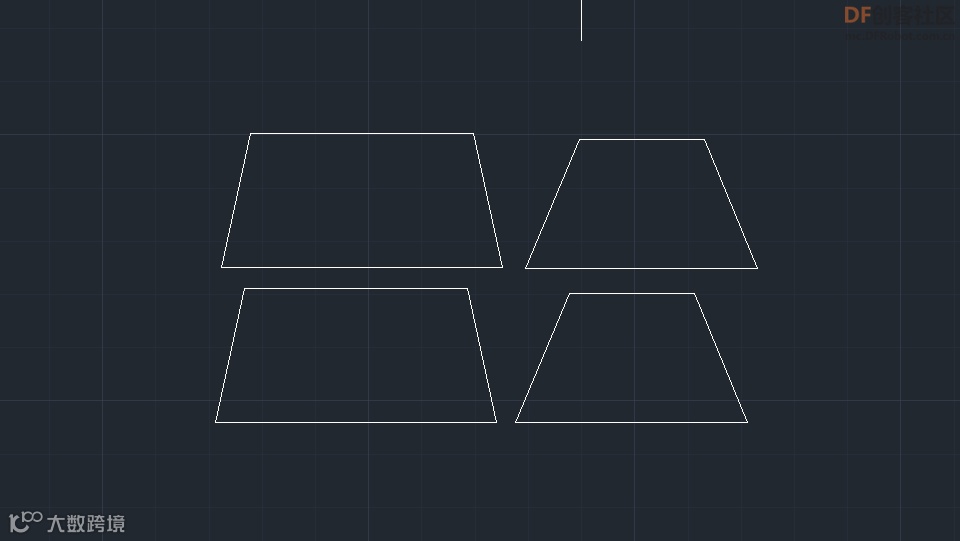

绘制图纸

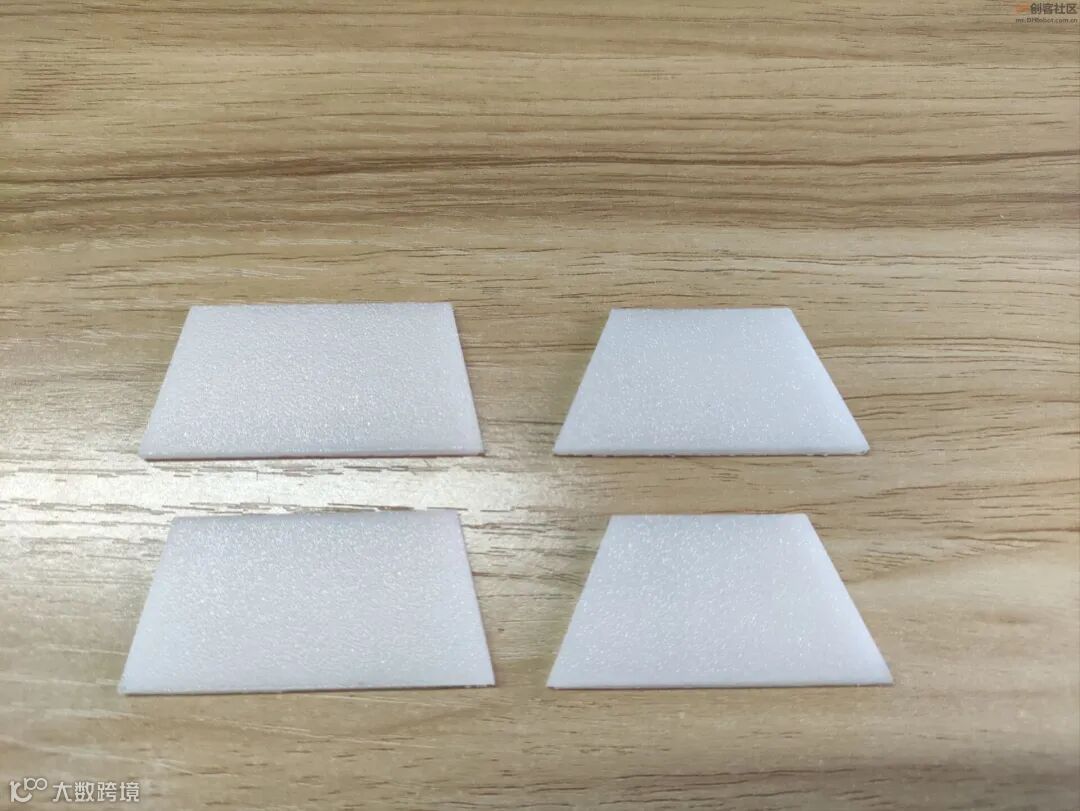

用激光切割亚克力板

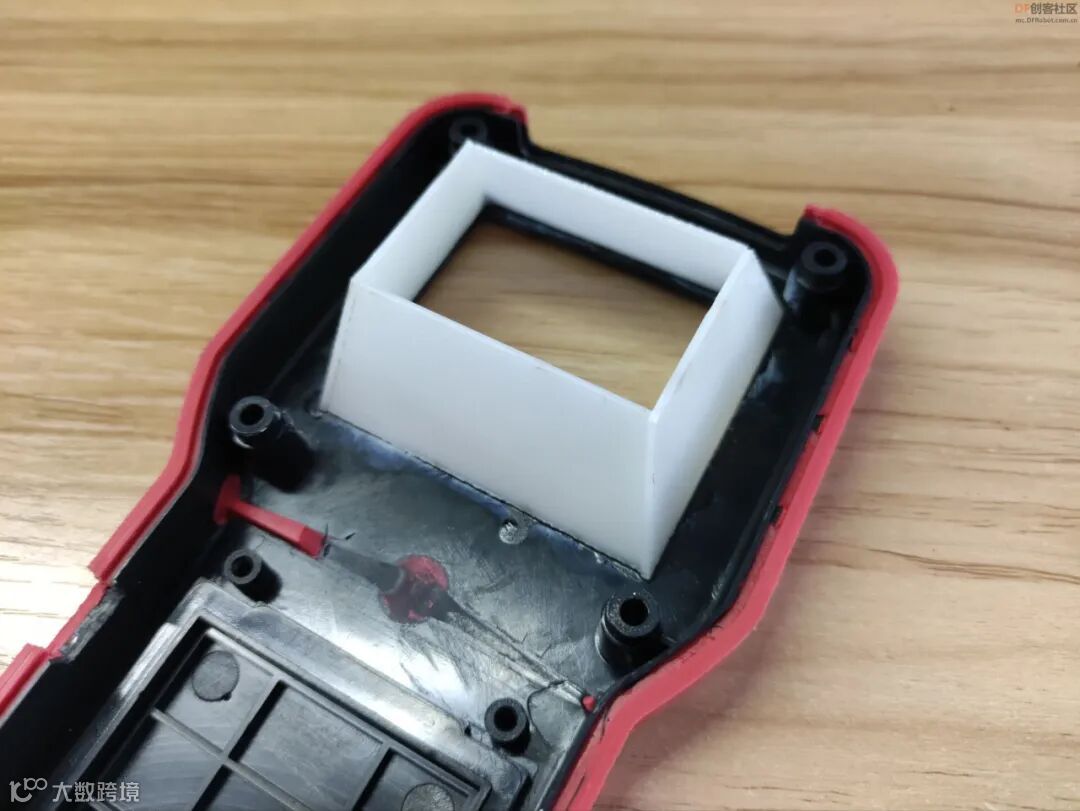

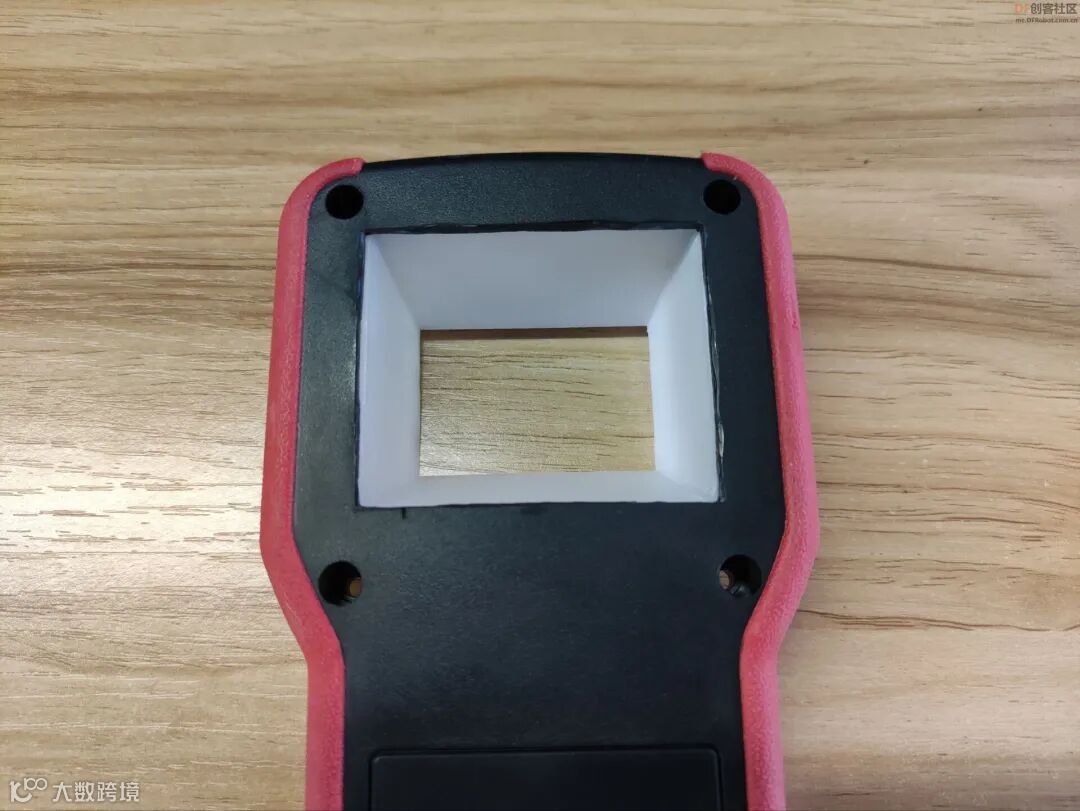

在反面切割开孔并安装亚克力板
使用切割工具须小心注意安全

将前盖与后盖组合起来

在外壳正面贴上黑色贴纸

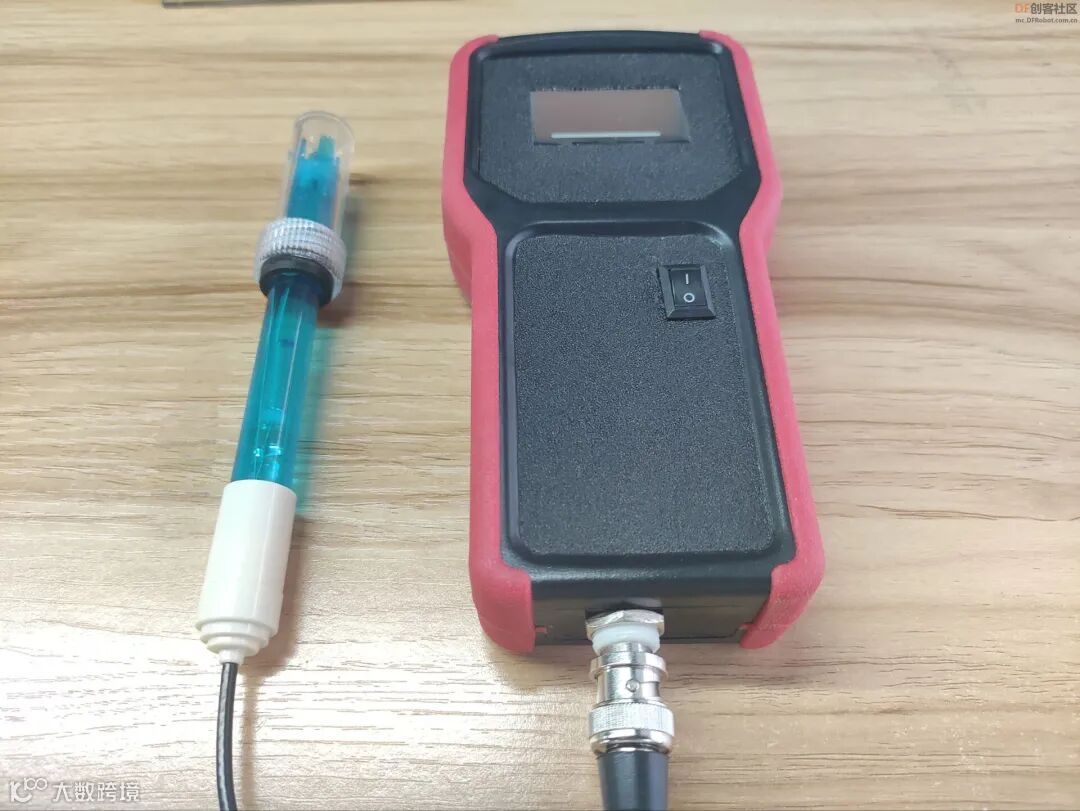

连接上pH计探头

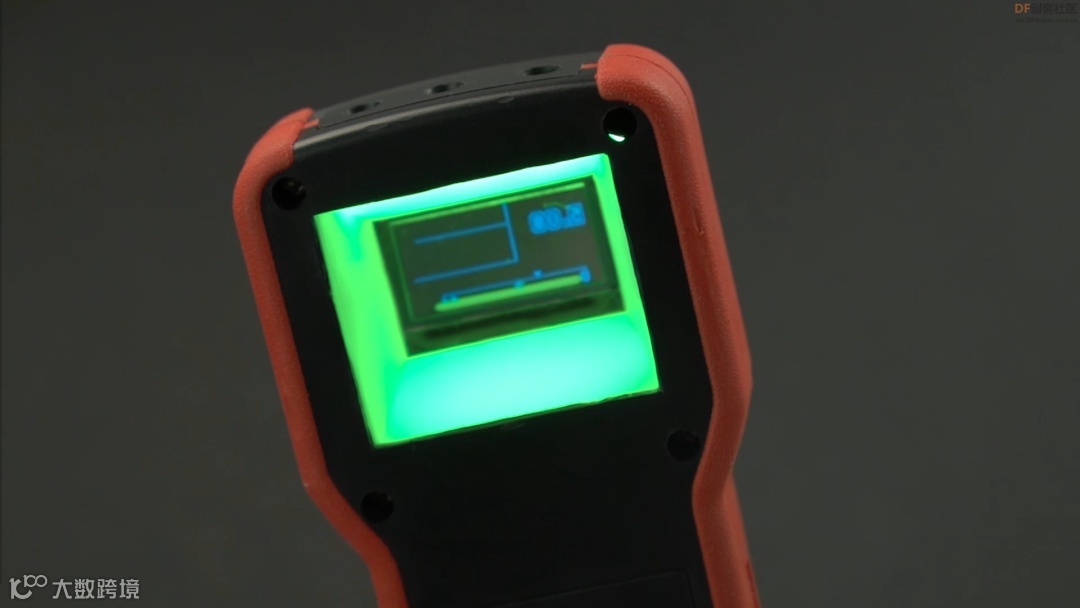

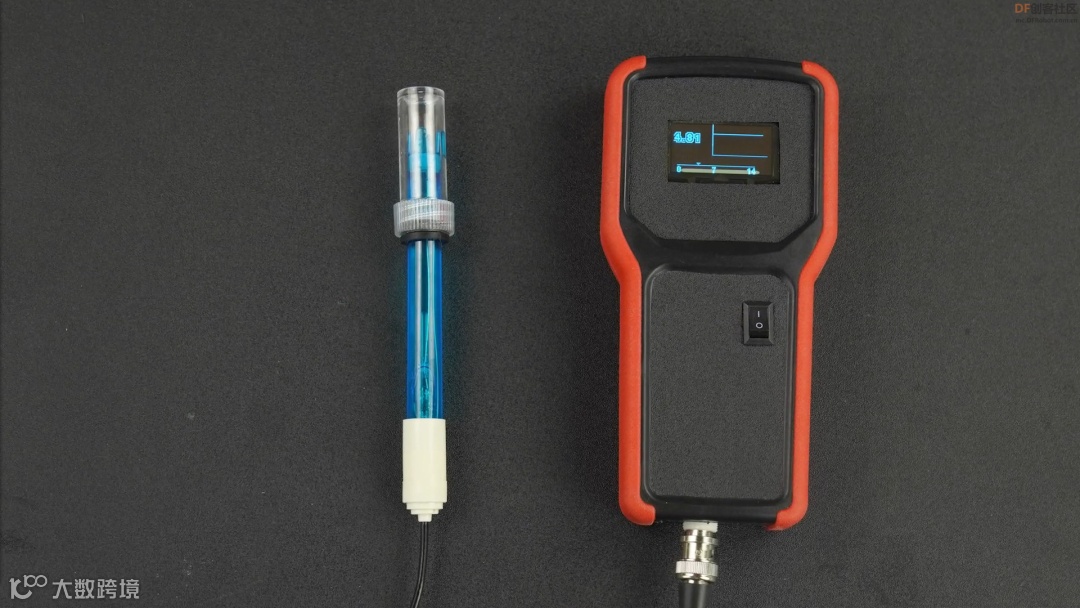

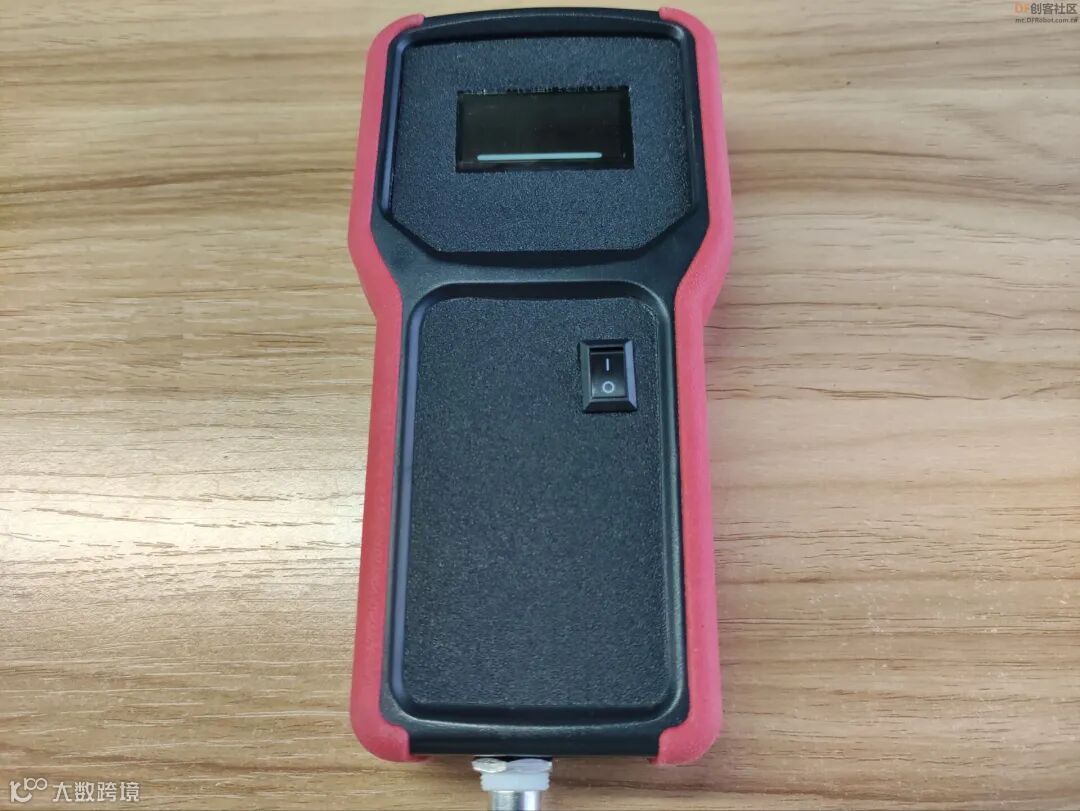

到此你便得到了一个精雕细刻、流光溢彩、妙不可言的pH计!

最后有一说一柠檬真的很酸！

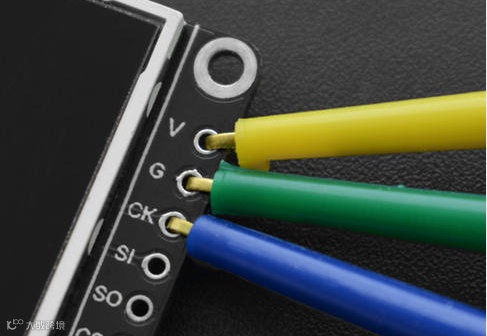

钩式测试夹

在pH计的制作过程中非常实用的工具，在测试与焊接前使用钩式测试夹，直接钩住焊孔，连接稳定解放双手；彩色的设计更容易区分电路。
