外星人居所监控系统
DFRobot 新物联网技术应用案例
前言
最近，DFRobot 在线上举办造物记物联网创新应用专项挑战赛。我记得几年前，也举办过物联网主题的线上挑战赛，那时是以开源主控板（Arduino或Micro:bit）+ 物联网模块（OBLOQ-IoT物联网模块）+ 物联网平台（EasyIoT） 作为解决方案。
这次，提供了一套新的物联网应用解决方案：智能终端（行空板）+物联网平台（SIoT V2）+数据可视化面板。这套方案，基于本地局域网环境，比较适合进行大班物联网教学或科学实验。特别是可视化面板的加入，让结果的呈现效果有了质的飞跃，项目也显得高大上了起来。
通过视频教程学习后，我迫切想实践一下。看了一些朋友的参赛作品，由于使用器材的种类都差不多，做出的东西大同小异，感觉自己也难有突破，所以想了一个科幻主题，略表新意。
项目背景（虚构）：
地球文明进入到31世纪后，地球人共发现了66个外星文明的存在。各个星球人类生存环境各异，好在科技水平相当，共同建立了一套星际通讯系统用于通讯。某日，收到与地球环境较为接近的 M 星球的信息，他们拟派出2个使者到地球来一次破冰之旅。
地球人类需要为远道而来的天外来客准备一间居所，他们需要先在这间专门建造的居所内住上一段时间，以便评估是否能适应地球的生活。为了提供更好的服务及研究需要，提供给外星人的居所需要一套远程监控系统。
功能介绍：
（一）监测环境
通过智能终端监测居所内环境的温湿度、光线亮度、声音强度，并将这些数据传输到SIoT服务器，并将数据显示在大屏上。还可以使用摄像头进行实时拍摄，经过数据转换、传输，最后显示在可视化面板上。
（二）控制电器
通过可视化面板上的开关、按钮、滑动条、色盘等组件，将相应指令发送到SIoT服务器上，再转发到智能终端，从而执行控制空调开关、音乐播放、电灯开关、灯光调色等工作任务。本项目中，使用一个电机风扇模块模拟空调。
【演示视频】
项目方案：
使用一块行空板作为智能终端，其自带了一些传感器，还需外接一些传感器和执行器等模块。
使用一块行空板作为 SIoT 服务器，用来转发、存储数据。（注:本项目中，只使用了一块行空板，兼做智能终端和 SIoT 服务器）
使用一台电脑作为数据可视化面板运行终端，兼做 SIoT 服务器的前端显示设备。行空板与电脑之间通过 USB 线连接。
制作过程：
（一）准备工作
-

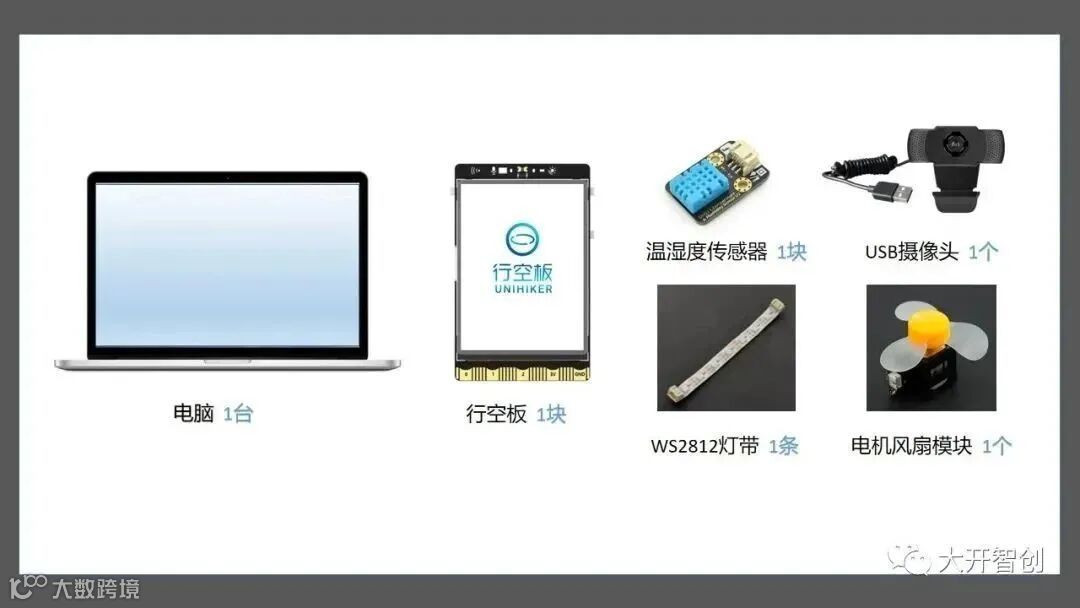

硬件准备
电脑 1台
行空板 1块
DHT11 温湿度传感器 1个
WS2812 灯带 1条
电机风扇模块 1套
USB 摄像头 1个
2.软件准备
（1）Mind+ V1.8.0
（2）SIoT V2
下载网址：
https://mindplus.dfrobot.com.cn/dashboard
该页面提供软件的安装、使用教程。其中Mind+ V1.8.0安装在电脑上使用；SIoT V2，需要根据是在电脑或者行空板上运行来选择下载对应的版本，并根据教程进行安装。

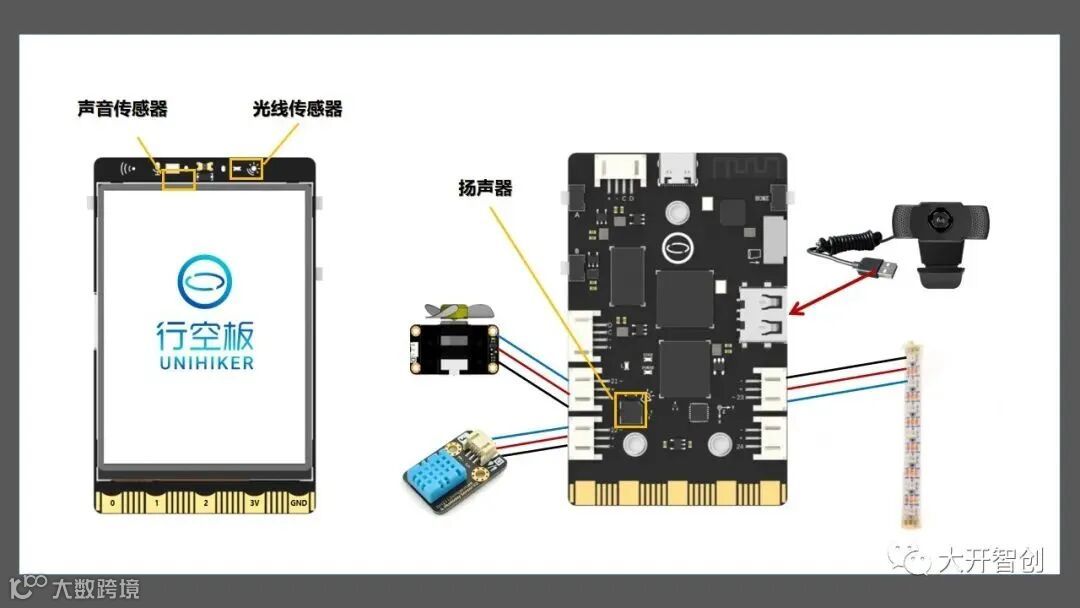

（二）硬件连接
1. 将各个电子模块连接到行空板的引脚或 USB 接口：
光线传感器—板载声音传感器—板载扬声器—板载电机—P21DHT11 温湿度传感器—P22WS2812 灯带—P23USB 摄像头—USB接口
2.将行空板通过 USB 线连接到计算机
（三）SIoT 服务器配置
-

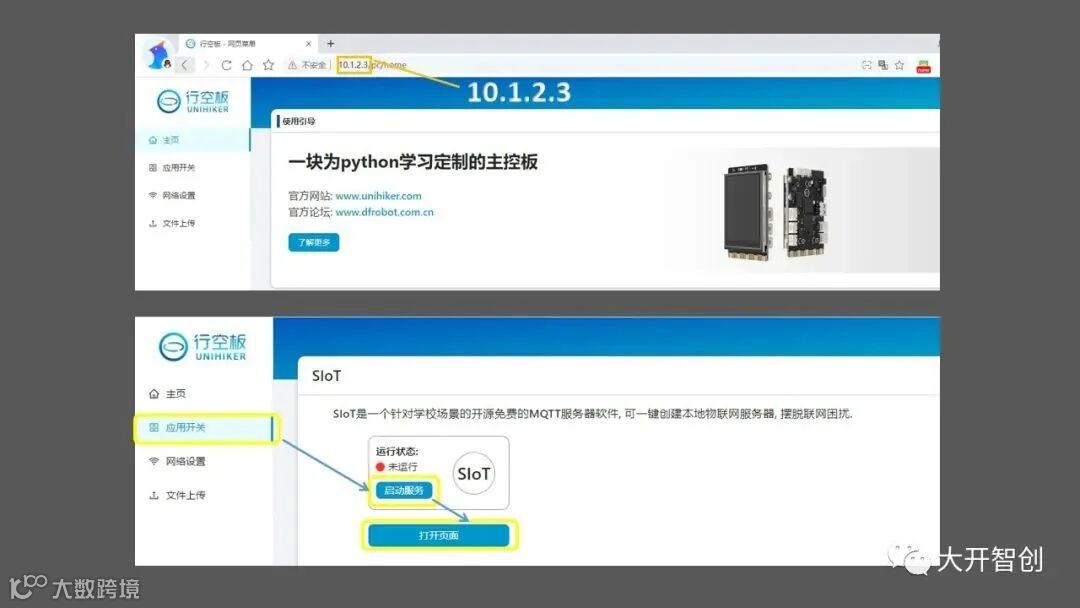

访问服务器后台
通过电脑浏览器访问 Ip 地址 10.1.2.3，进入行空板后台操作页面。
应用开关——启动SIoT服务——打开页面

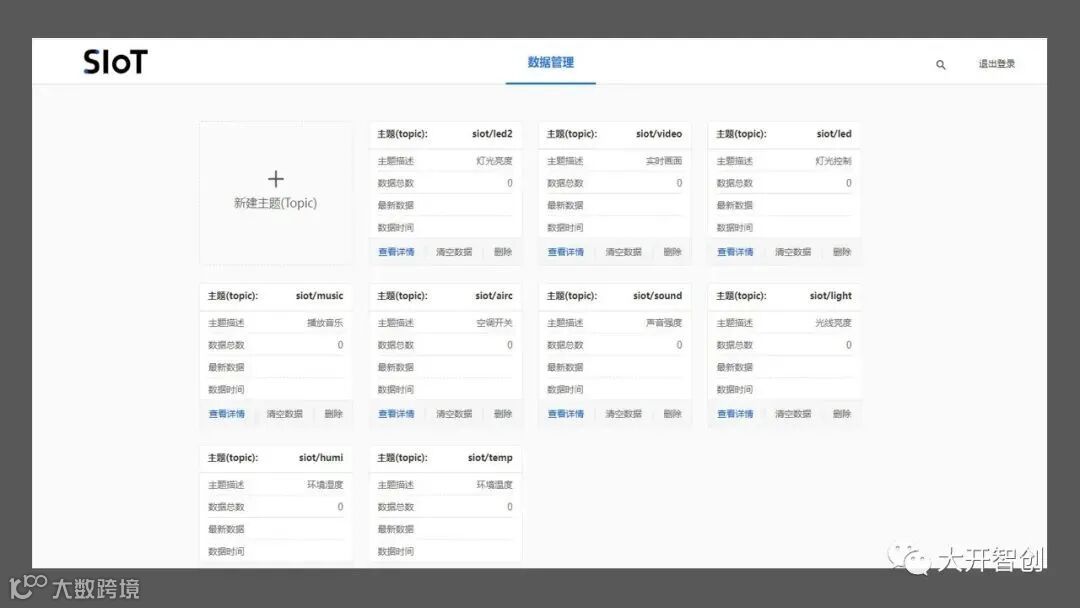

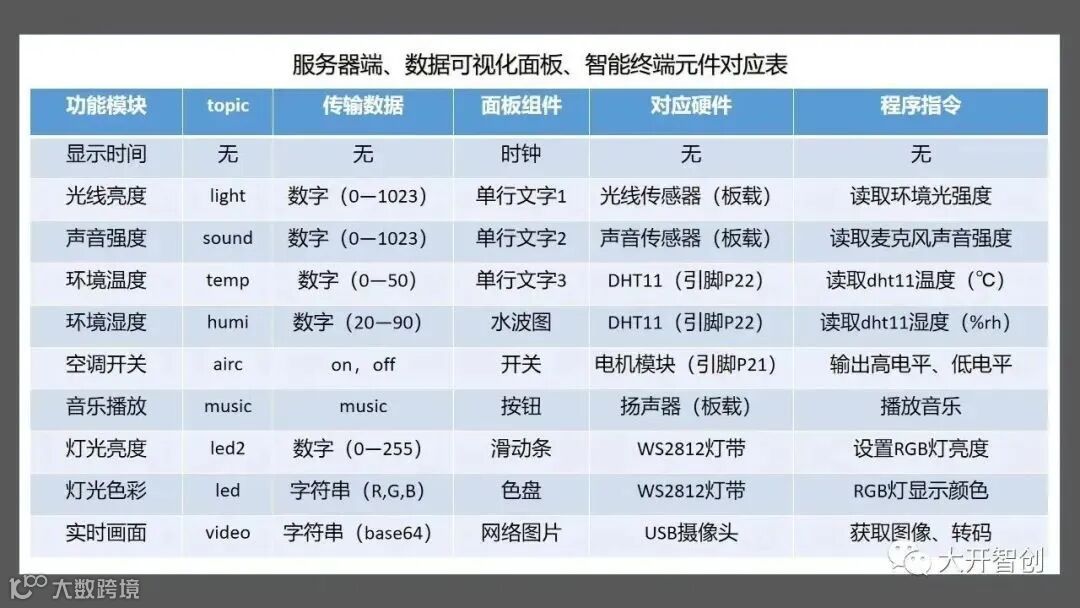

2.建立 Topic
根据项目功能需求，逐个建立 topic。

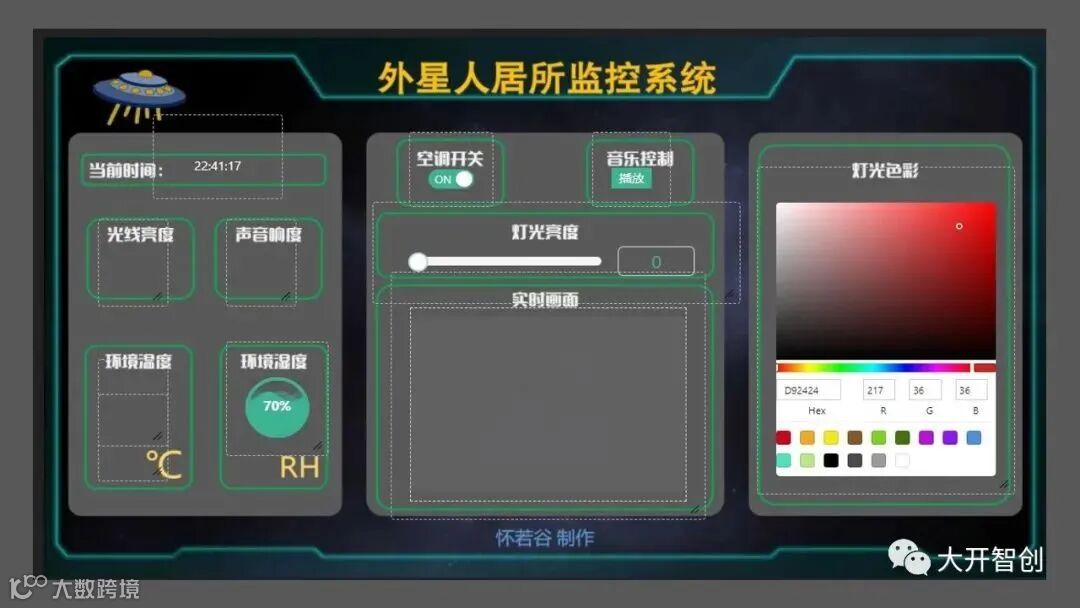

（四）可视化面板设计
-

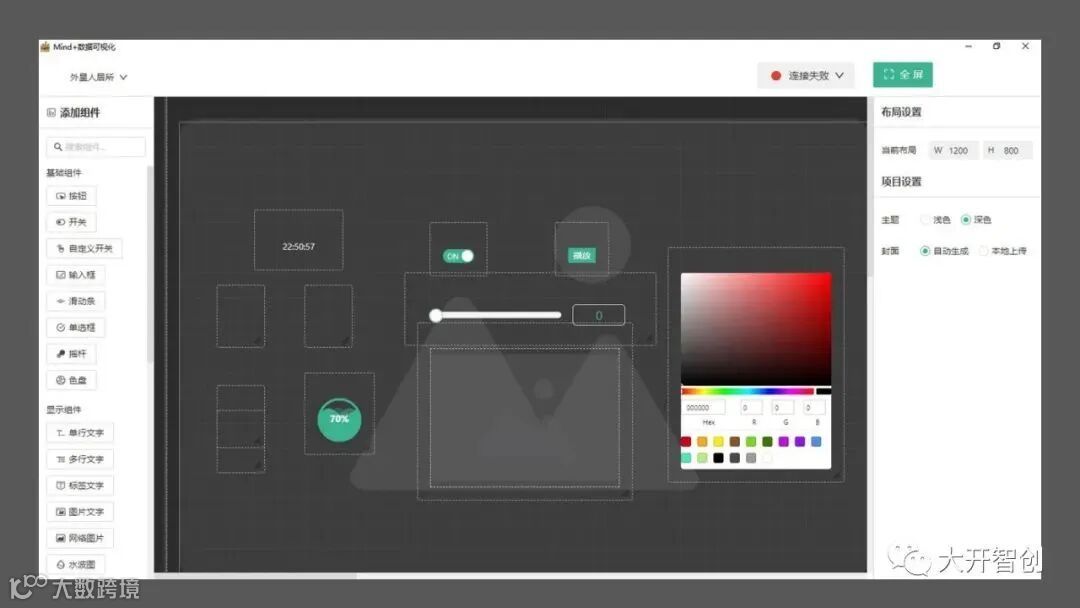

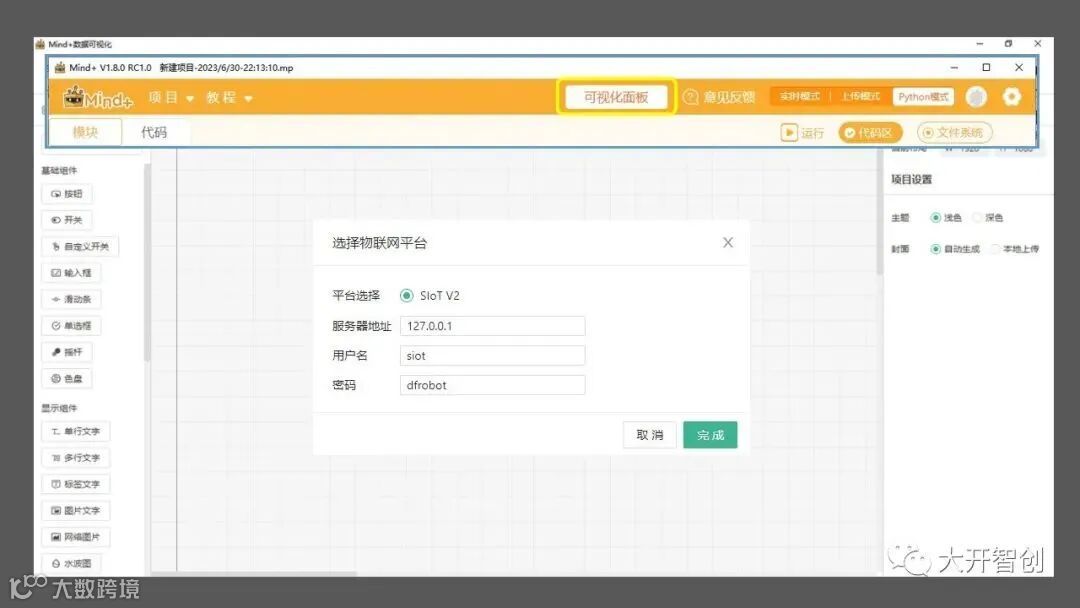

打开可视化面板编辑界面
2.选择所需组件并进行排列

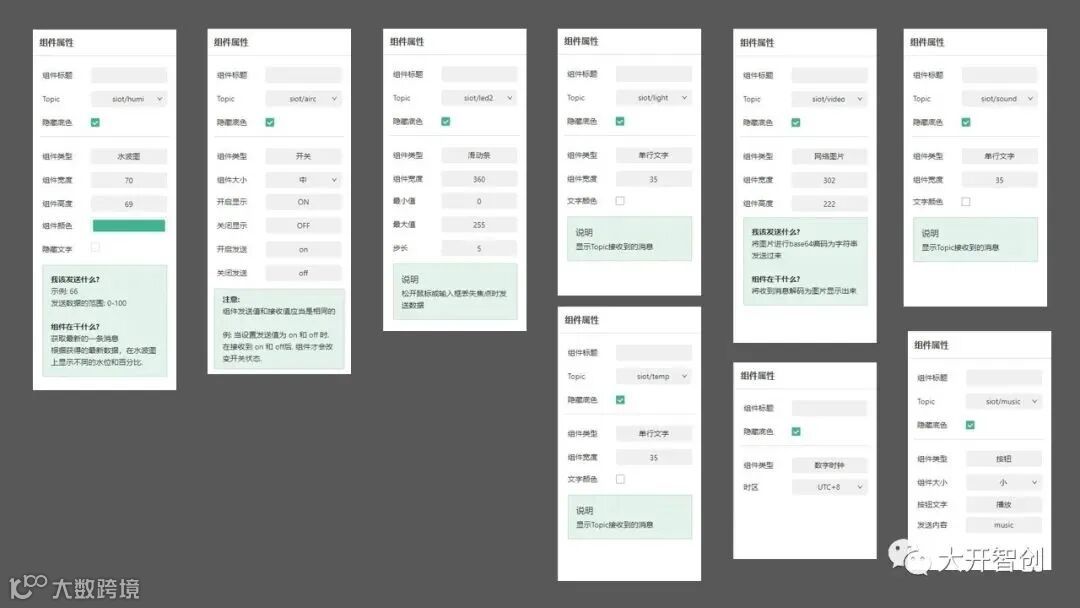

3.设置各个组件的属性

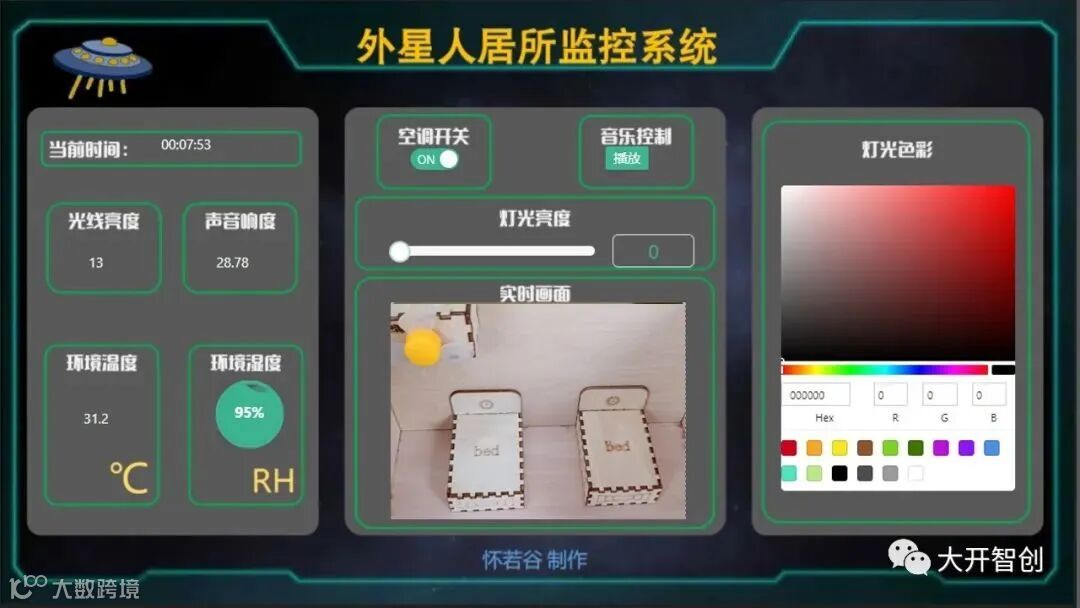

4.设置好背景图片
（五）程序设计
-

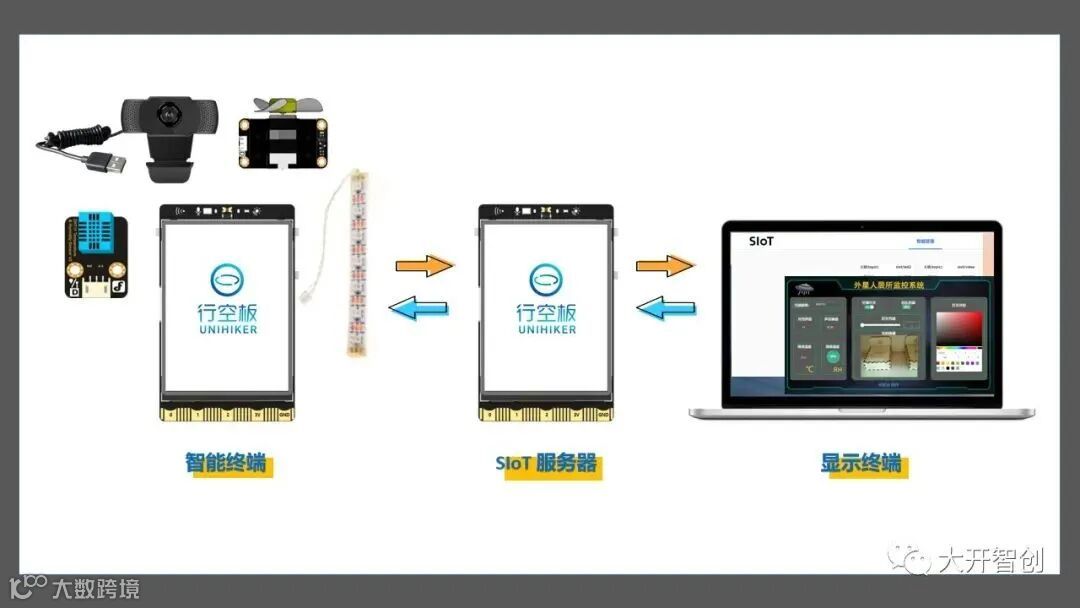

梳理服务器及各终端之间的关系

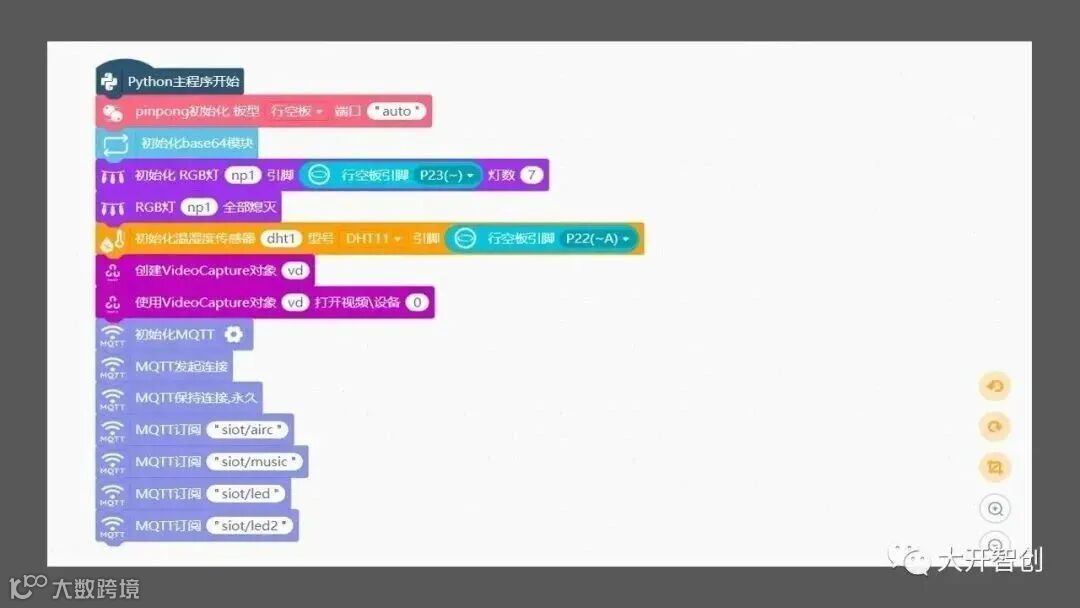

2.初始化部分

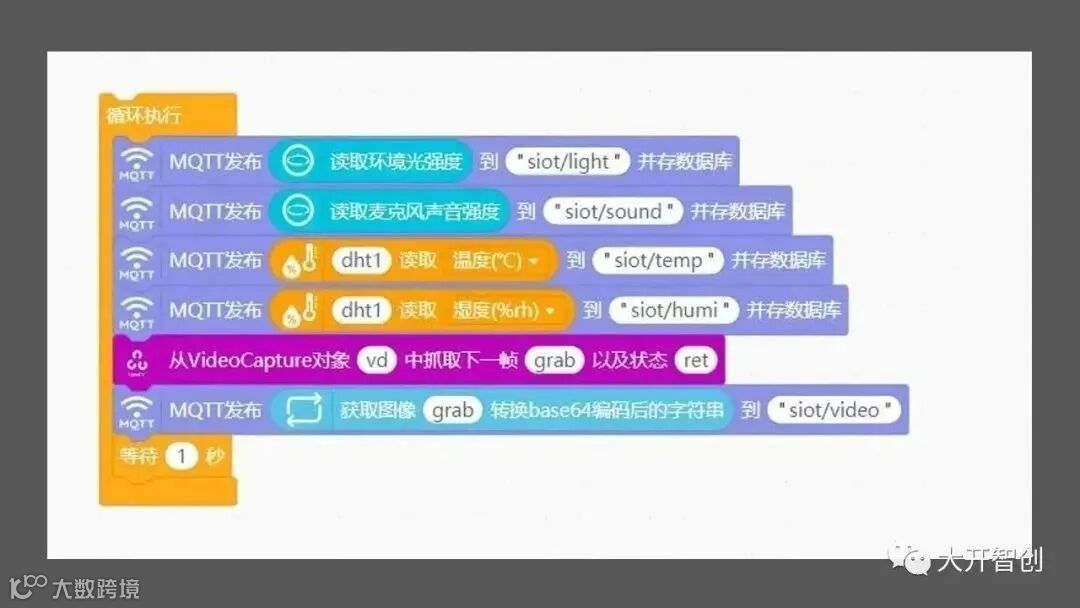

3.环境监测部分
4.电器控制部分

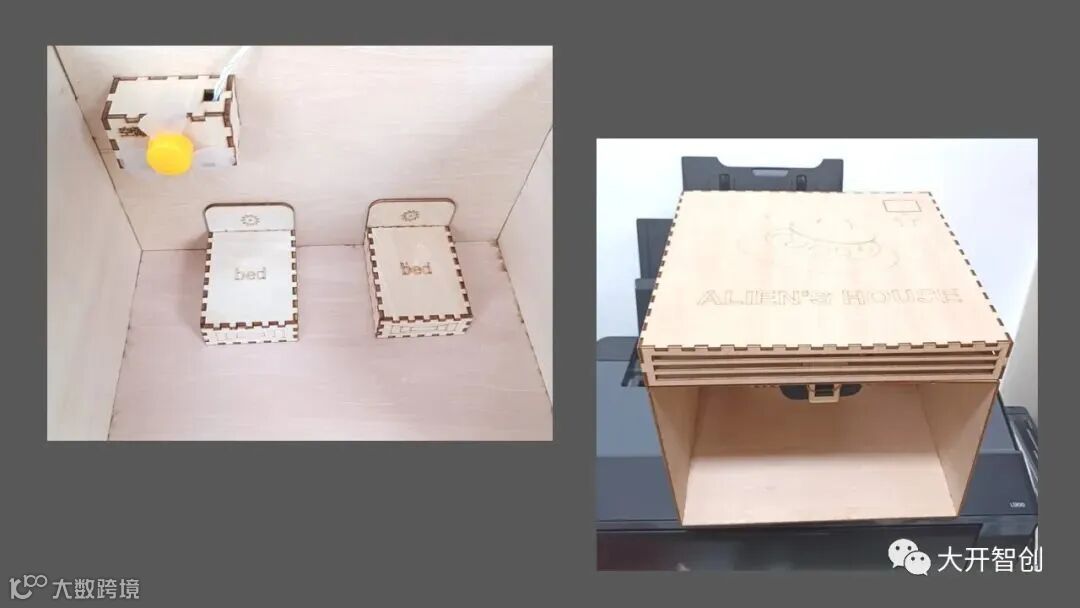

（六）居所模型制作

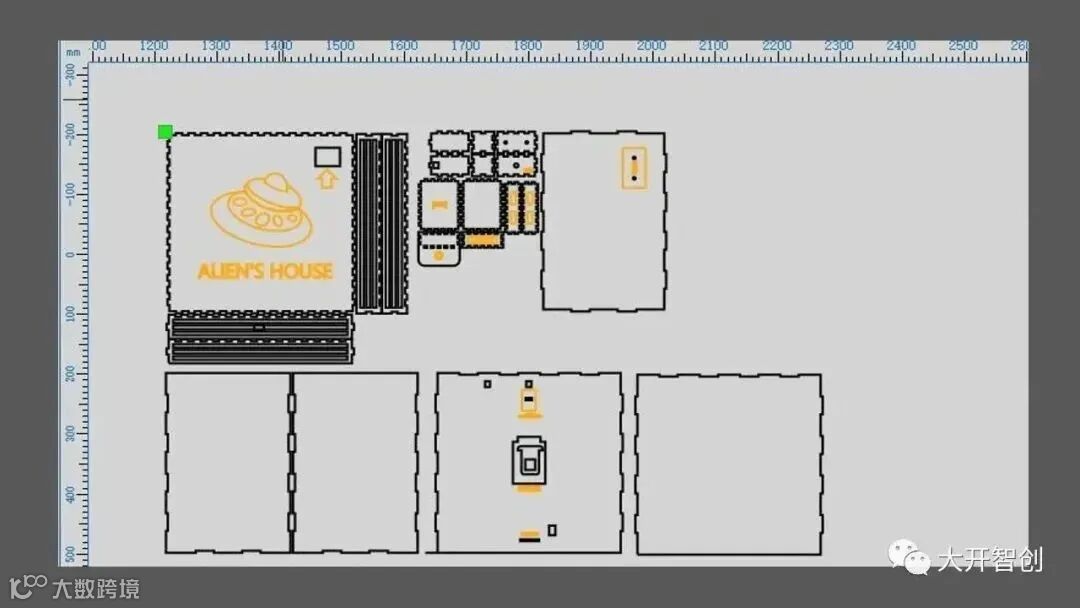

绘制图纸

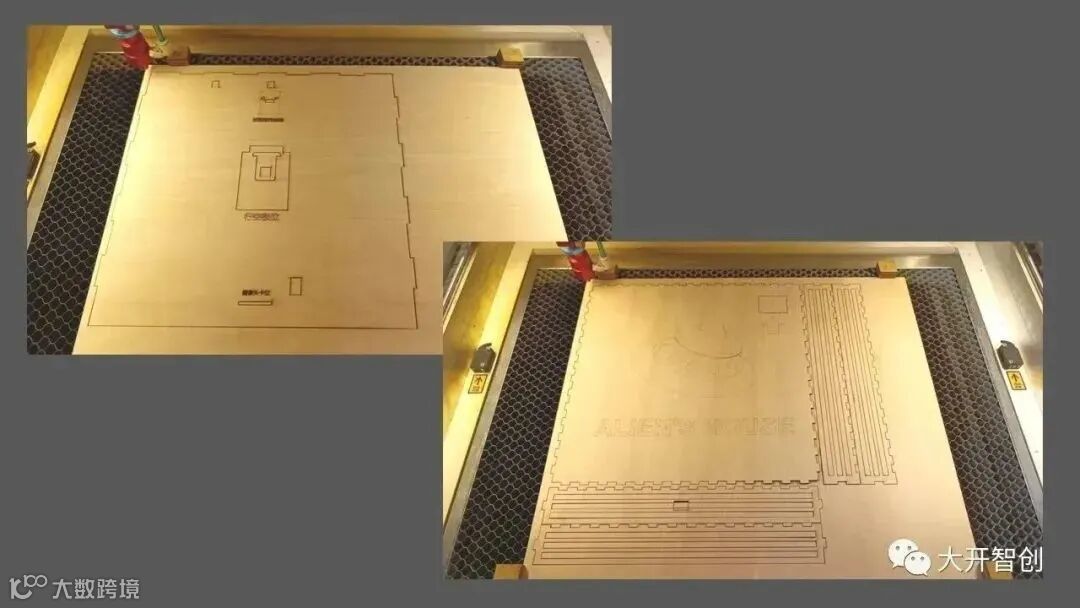

2.激光切割
3.装配成型
感受：
DFRobot推出的这套物联网技术方案，功能确实强大，上手很轻松。行空板和SIoT都是之前推出的，所以论创新主要就是指可视化面板了。该项目只是呈现了可视化面板的部分组件，还有很多组件具有更强的数据处理能力和更好的呈现效果，比如图表组件。目前遗憾的是还没有手机版本的可视化面板。市面上同类产品极少，对于习惯了使用DF系列的硬件软件产品的人来说，这几乎是最好的选择。当然，在使用中，会感觉到有很多需要改进的地方，我想这也是Mind+ V1.8.0还未正式在Mind+官网发布的原因。让我们期待更完美的Mind+！
