实验目的：
学习物联网识别技术了解其工作原理；利用NFC模块实现模拟超市收银计算。
需求分析：
（1）功能需求：可以通过NFC标签识别货物种类；可通过屏幕按钮手动增加货品数量；自动计算单一种类价格和总价。
（2）界面需求：分类显示商品数量、种类；提供手动增、减商品数量按钮。
技术分析：
（1）NFC电子标签的识别读取。
（2）超市商品的价格的计算。
知识储备：
（1）认识NFC技术：NFC技术近场通信（Near Field Communication，简称NFC），使用了NFC技术的设备可以在彼此靠近的情况下进行数据交换、是由非接触式射频识别及互连互通技术整合演变而来的，通过在单一芯片上集成感应式读卡器、感应式卡片和点对点通信的功能。

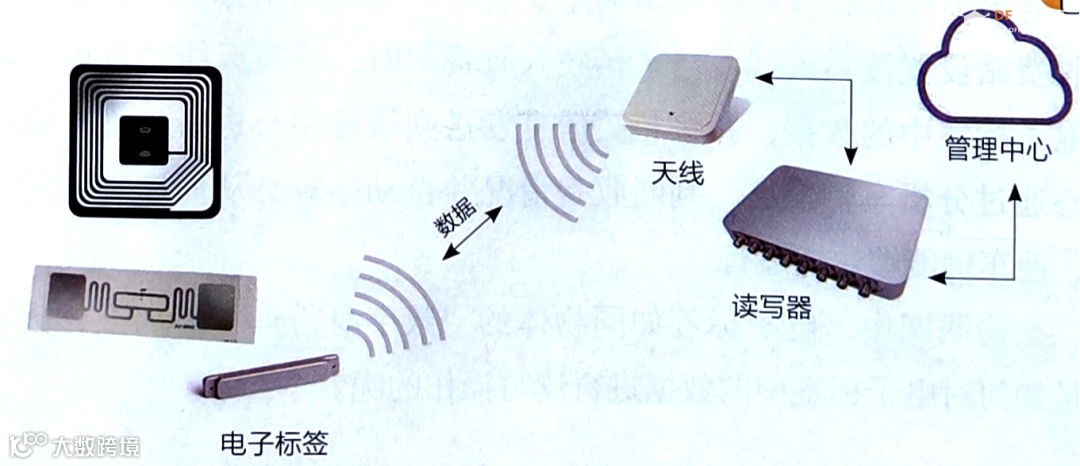

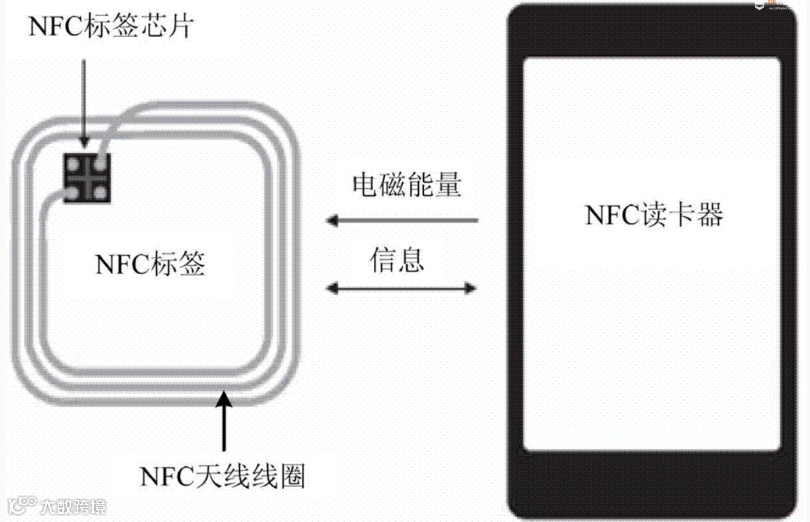

（2）NFC工作原理：近场通信是一种基于RFID的无线连接技术。它使用感应磁场耦合来实现两个靠近的兼容设备之间的通信。它使用户能够通过触摸两个支持NFC的设备或将它们相互靠近来自动在两个支持NFC的设备之间双向传输数据。两个NFC设备可以通过两种模式进行协作。第一种是主动模式，两个带有电源的有源设备在它们之间双向传输数据。例如，两个NFC兼容智能手机之间传输文件。第二种模式是被动模式。在此模式下，有源设备可以从NFC标签读取数据。例如，当智能手机靠近NFC标签时，它会生成NFC标签调制的载波场。智能手机产生的电磁场为标签提供其运行所需的电力，本次实验我们使用的是被动模式。
（3）NFC生活应用：NFC技术在生活中有广泛应用可实现电子票务、门禁、移动身份识别、防伪等应用。
实验器材：
（1）行空板M10
（2）NFC近场通讯模块
01
实验一：读取电子标签

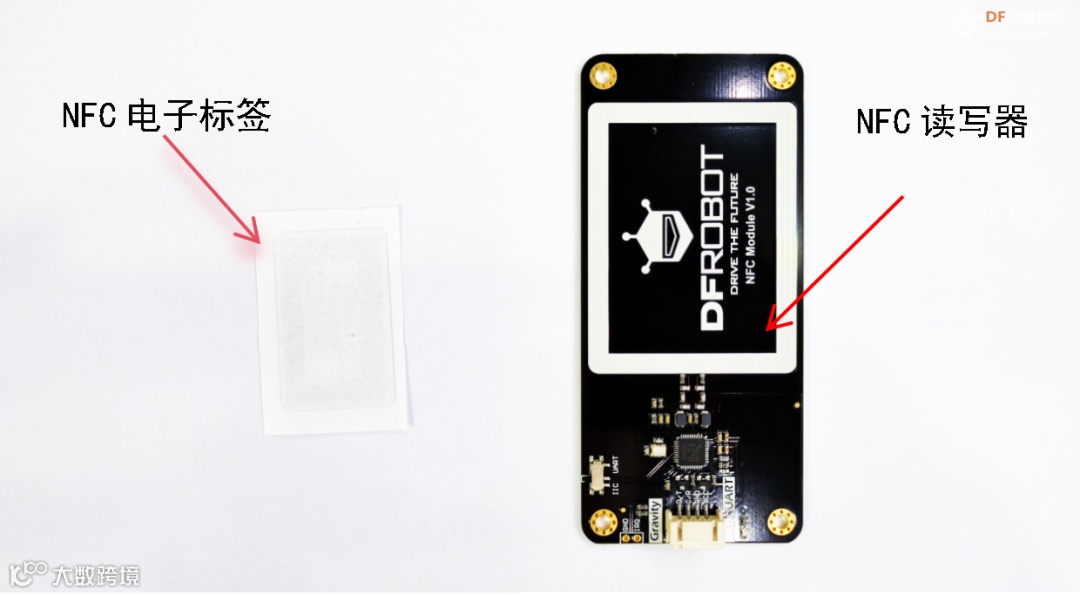

Step01:认识NFC模块，认识NFC近场通讯模块中的电子标签和读写器。

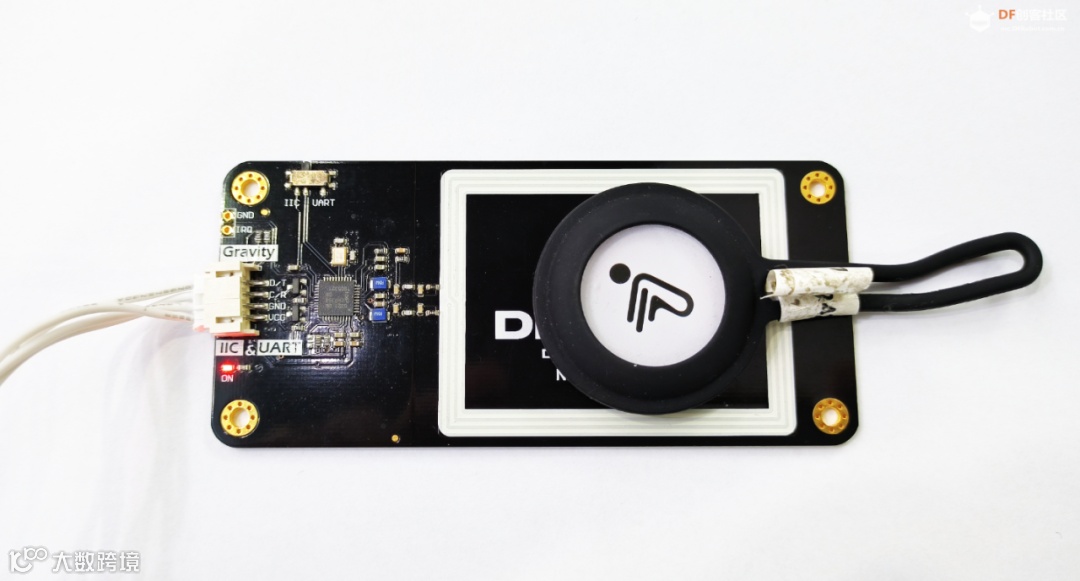

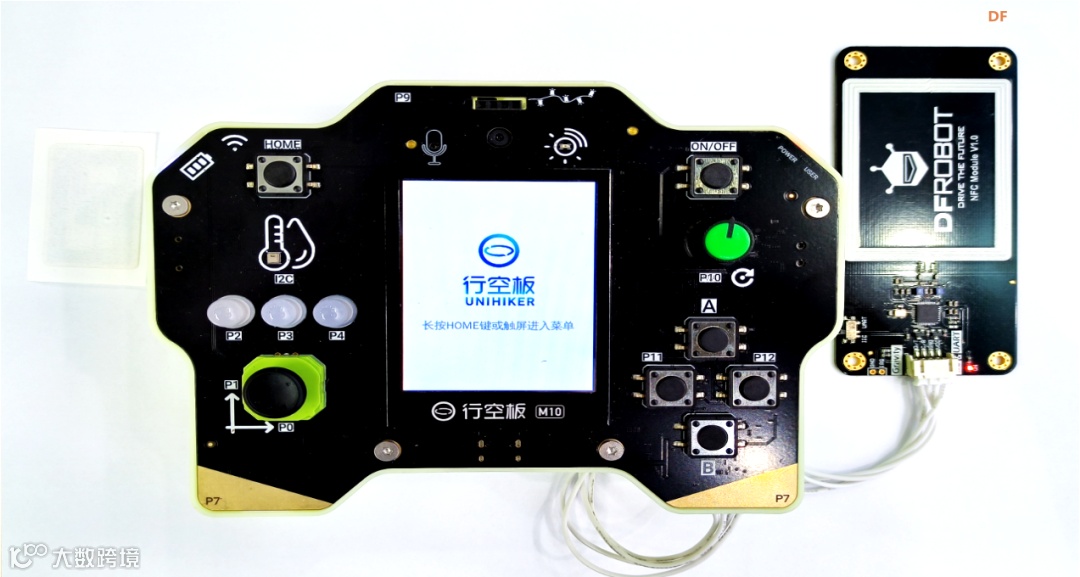

Step02:连接电路，将NFC模块与行空板I2C接口连接如下图所示。
Step03:编写程序读取电子标签值。

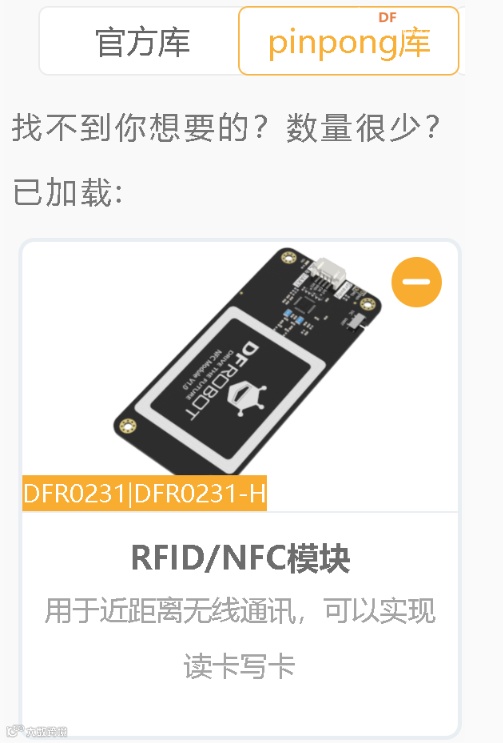

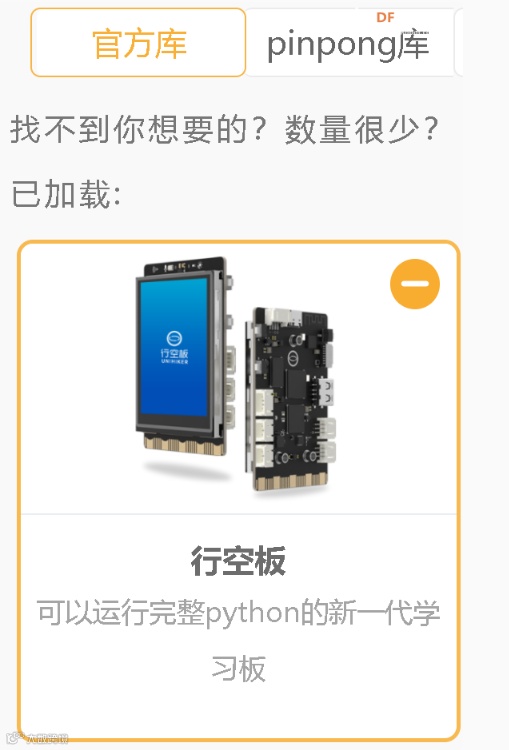

（1）环境部署：打开mind+软件，点击左下角“拓展”，在“官方库”选项卡中添加“行空板”，在“pingpong”库中添加“NFC”模块，如下图所示。

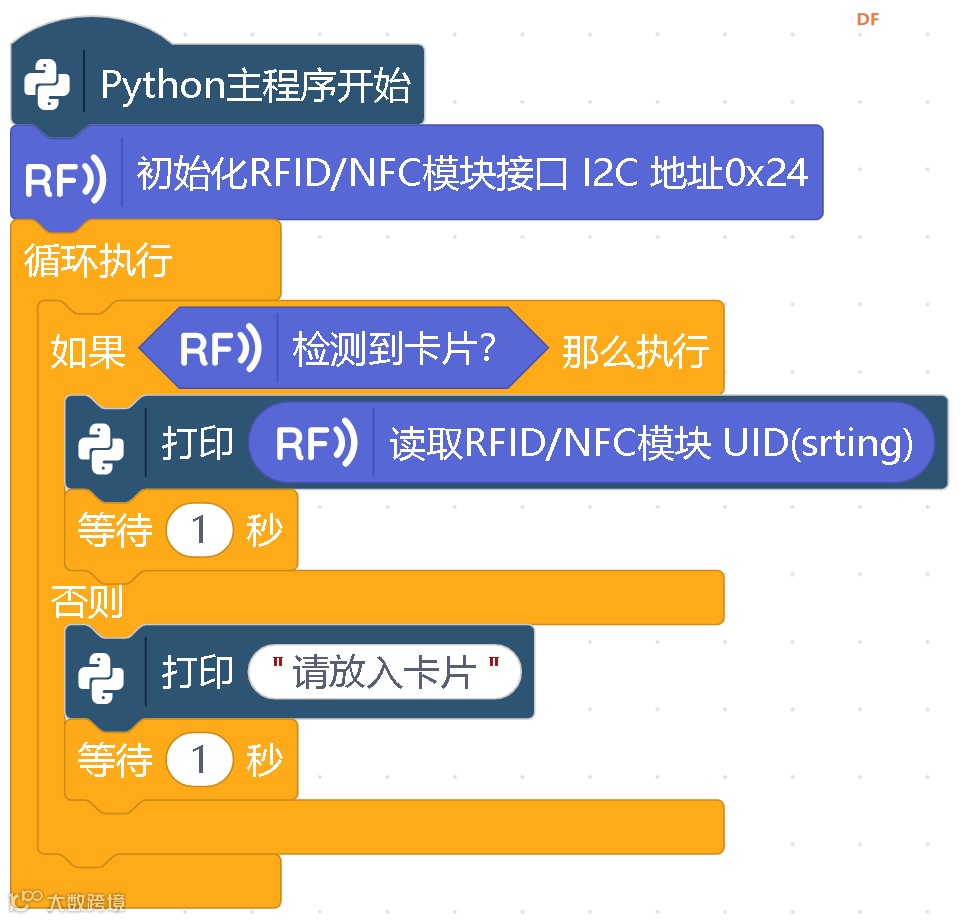

（2）编写程序：编写程序如下，串口输出电子标签的UID值。

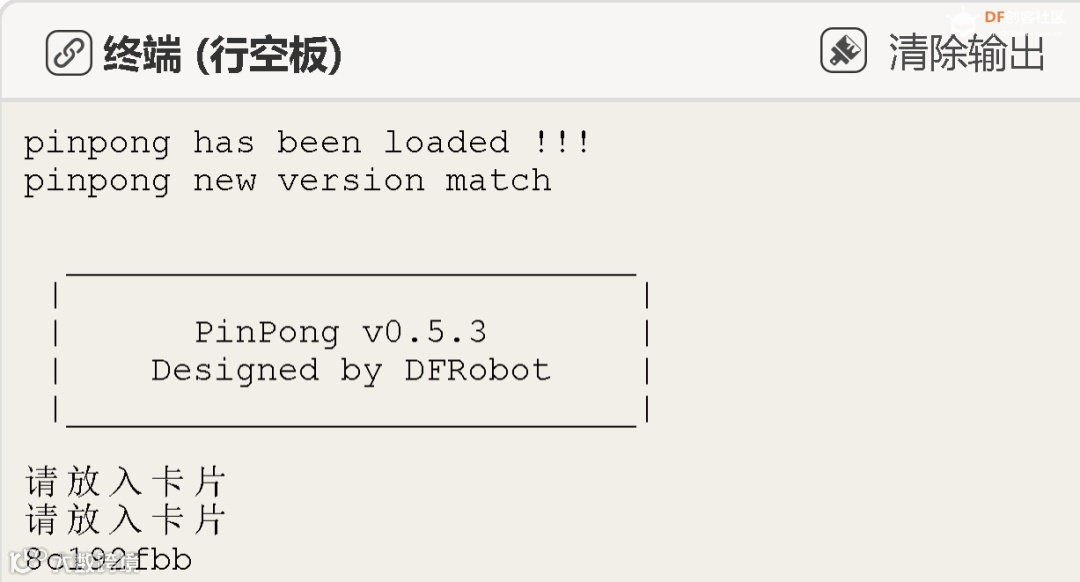

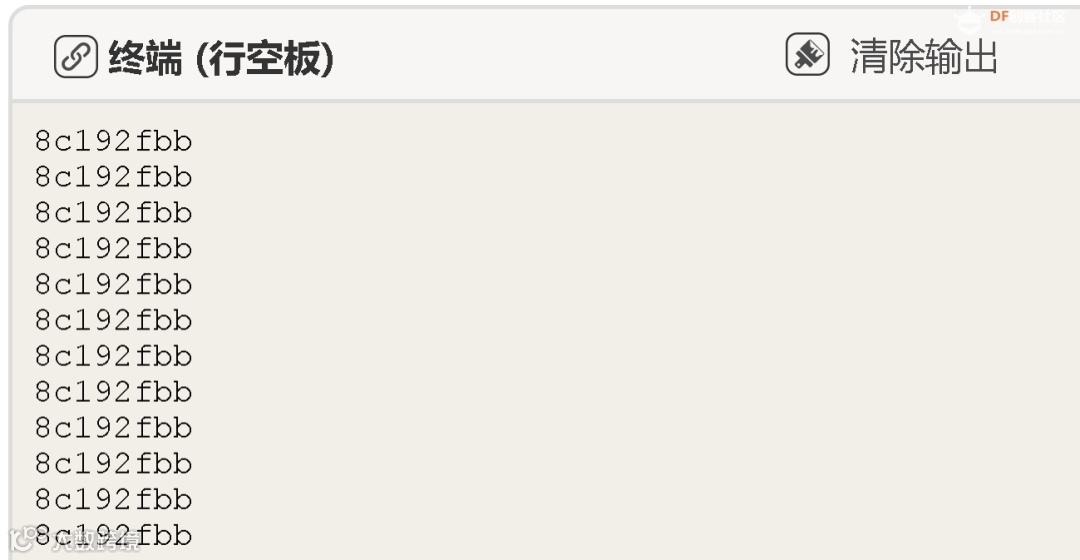

终端读取数据如下：
（3）程序改进：区分有无电子标签并给出相应反馈。
终端显示如下
（4）门禁卡读取：拿出自己家小区的门禁卡，放入读卡器记录读取数据。
读取小区门禁
读取电动车电子钥匙
（5）读取相关电子标签，并记录相关数据。
（6）观察电子标签及读写器理解NFC工作原理。
02
实验二：设计收银界面
Step01:绘制收银界面，在提供的稿纸上手绘收银系统软件界面。
Step02:列出所需组件，根据上步设计列举所需组件并记录。

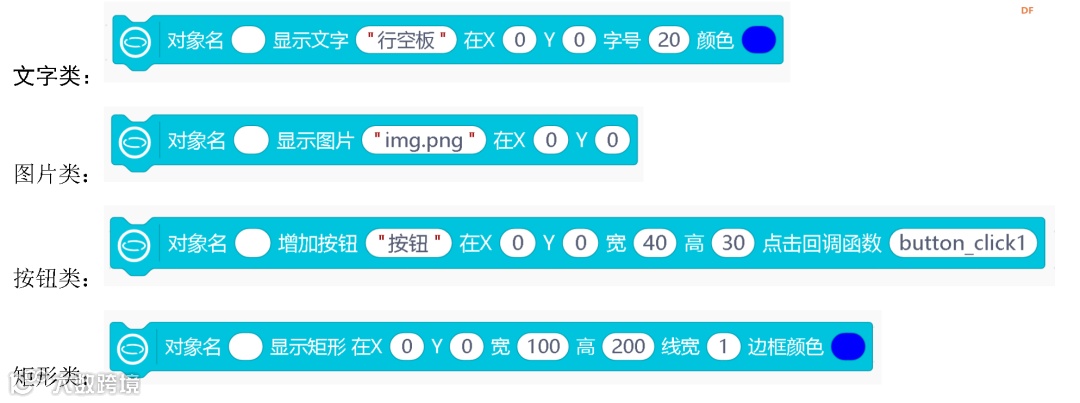

组件类型：文字、图片、按钮、矩形，对应指令如下

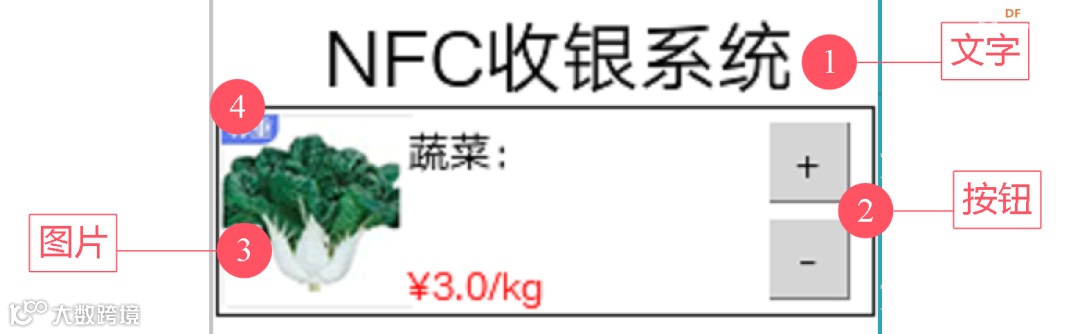

Step03:组件举例分析如下所示：1为文字；2为按钮；3为图片；4为矩形。

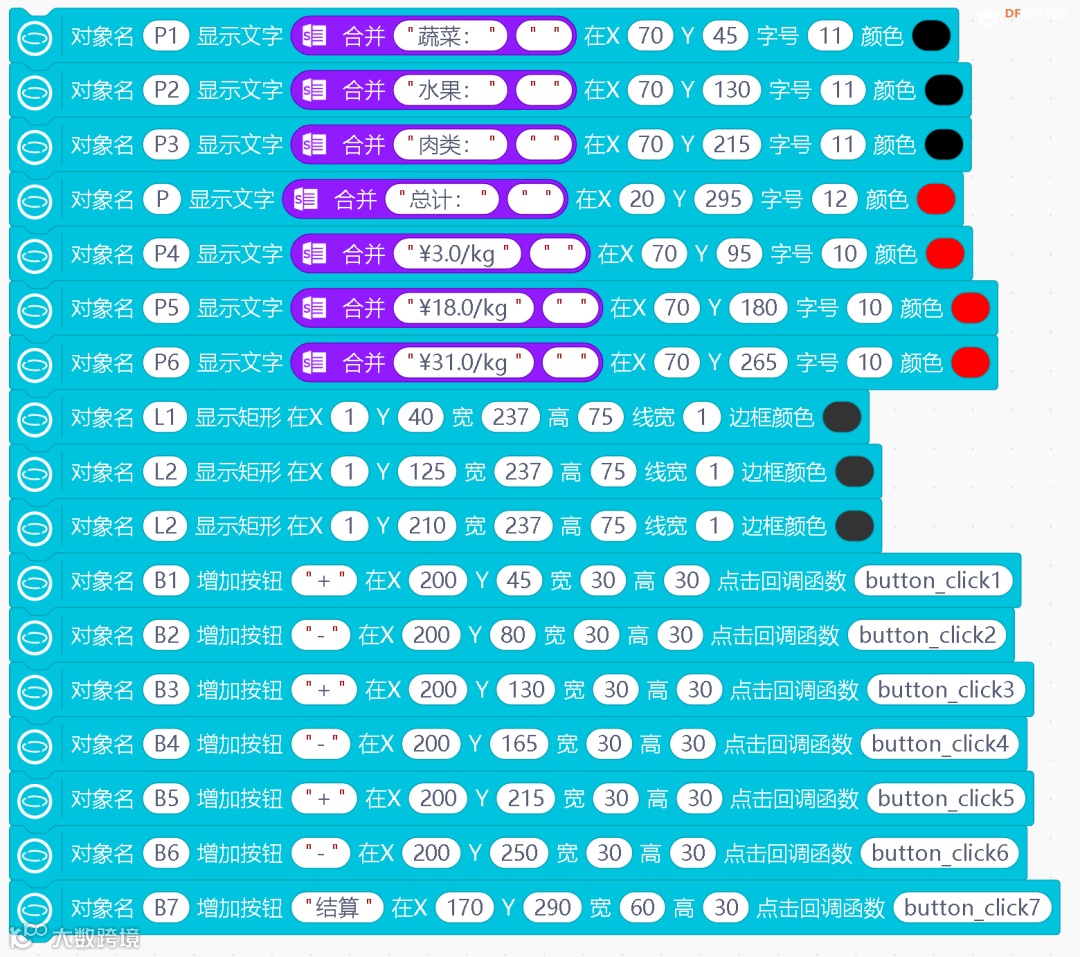

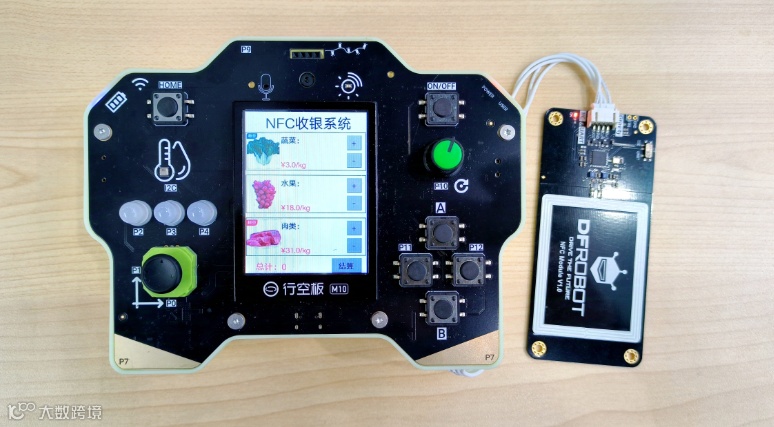

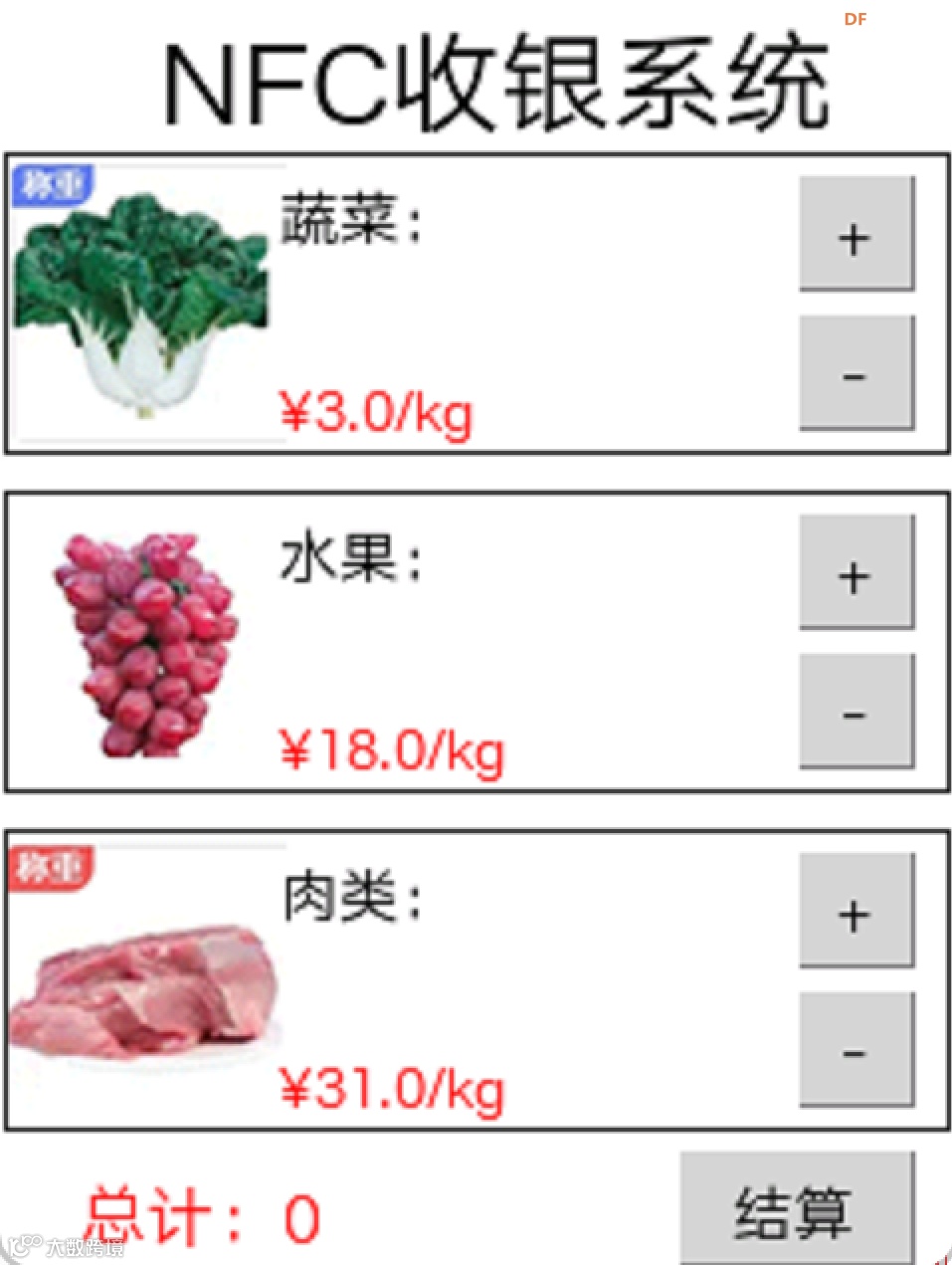

Step04:根据设计依次添加相关组件，完成屏幕设计，具体程序及屏幕界面如下图所示。
03
实验三：识别标签计算商品价格
Step01:思考所需变量，根据功能所需变量如下3类商品的数量，3类商品的价格及合计的价格共7个变量。
sum为合计价格；price、price2、price3依次为三种商品的价格；time、time2、time3依次为三种商品的数量。

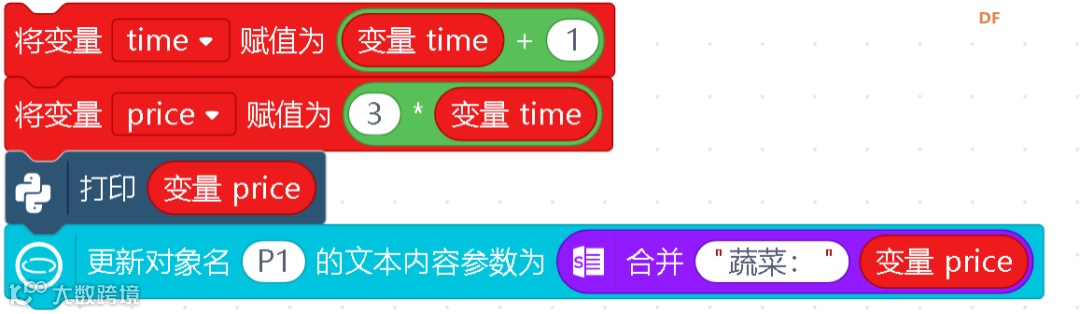

Step02:计算价格：price=单价*数量，对应程序如下。
Step03:合计价格：sum=price+price2+price3，对应程序如下。

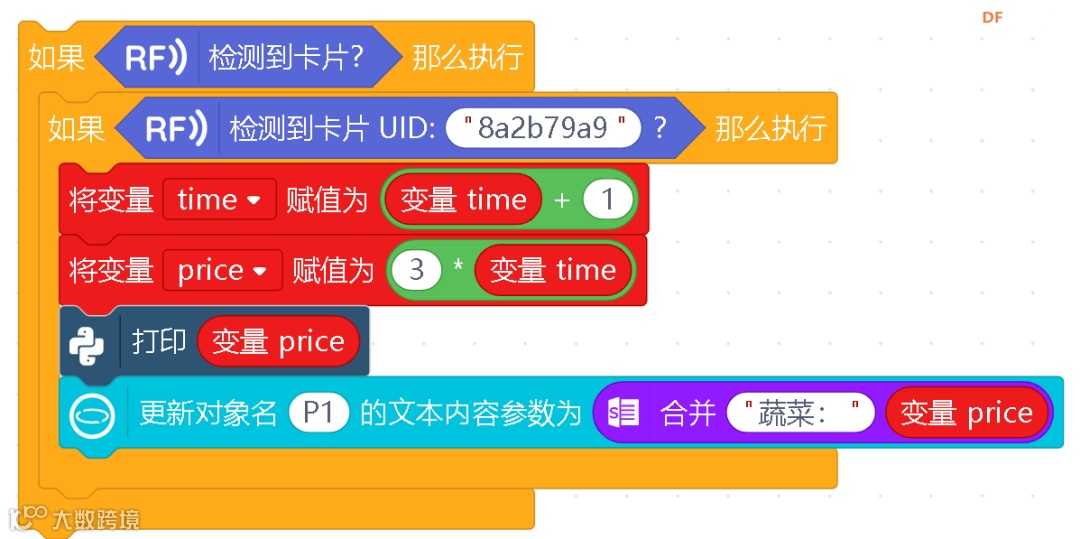

Step04:商品的读取与识别，具体程序如下。
Step05:完成一种商品的识别和价格计算。

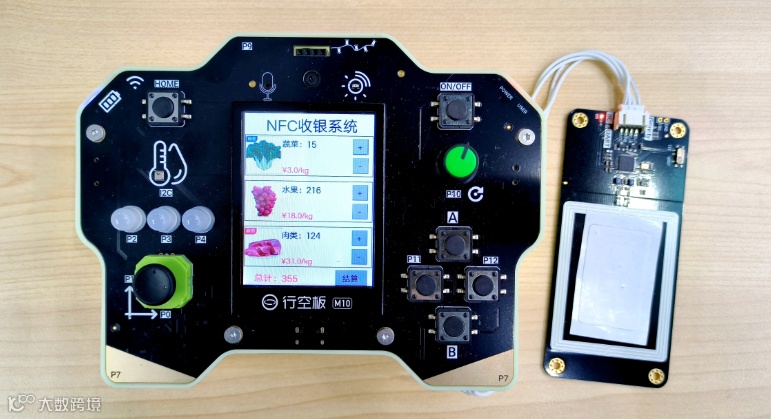

多次识别NFC电子标签，程序运行结果如下
04
实验四：通过按钮手动修改商品数量
Step01:学习回调函数，理解回调函数的作用。
Step02:学习全局变量，利用全局变量实现主程序与回调函数间变量数据修改。

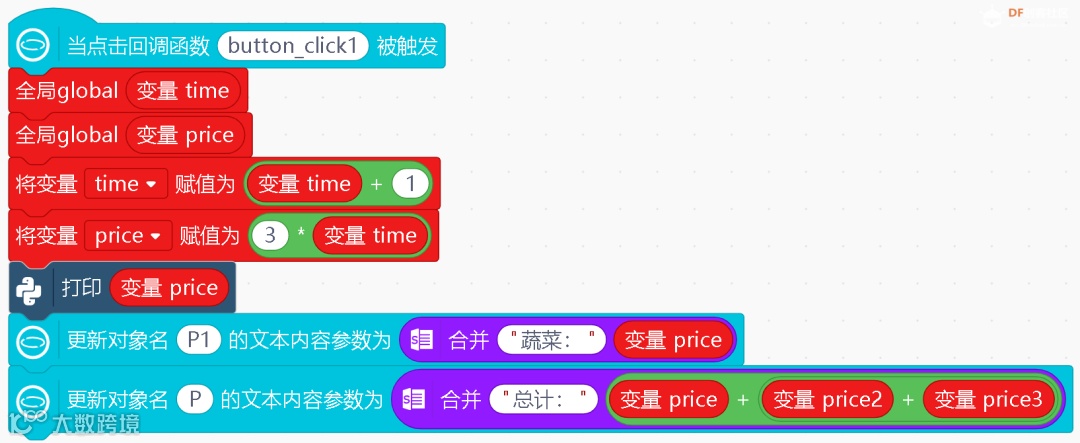

Step03:商品1的“+”按钮程序如下。
Step04:依次完善其它按钮的程序。
Step05:运行程序进行测试，分别用NFC电子标签和“+”、“-”按钮测试收银的计算。
