第14课 远程控制更便捷
利用物联网技术，人们不仅可以收到门铃远程通知，还可以实现远程控制开锁功能。本项目就是利用实验盒搭建物联网系统，模拟远程控制门锁过程，展示控制在物联系统中的作用。
模拟实现远程控制门锁功能
活动目标

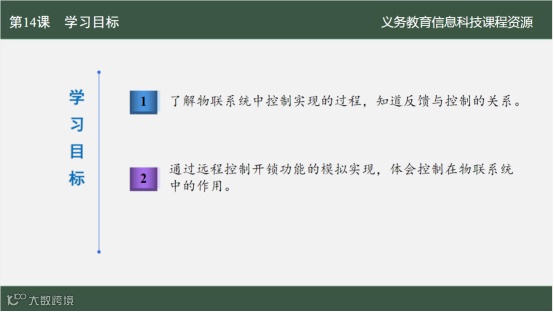

学习目标
了解物联网中反馈控制控制的实现过程，知道反馈与控制的关系。
通过远程控制开锁功能的模拟，体会控制在物联系统中的作用。
实操目标
用户端采集按键状态，发送控制指令到服务器，门锁端收到服务平台的消息后控制舵机转动模拟门锁开关。
活动准备

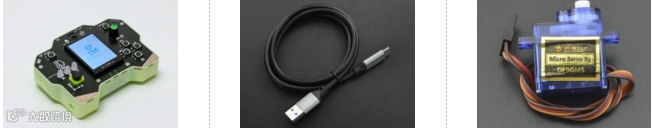

硬件清单
实验盒x2
USB线x2
舵机 X1
软件使用：Mind+编程软件
下载地址：https://www.mindplus.cc
活动过程

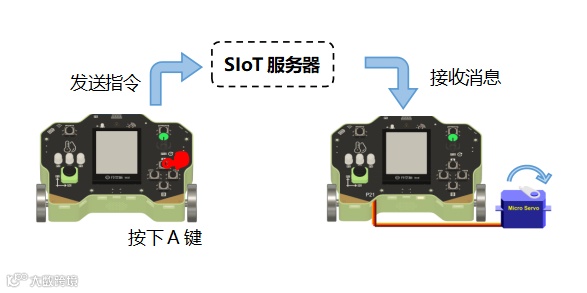

本次活动需要使用两个实验盒分别模拟用户端的移动设备和门锁端，利用MQTT（SIoT）服务器实现用户端按下按钮远程控制门锁端连接的舵机旋转，模拟打开门锁。
1. 硬件连线

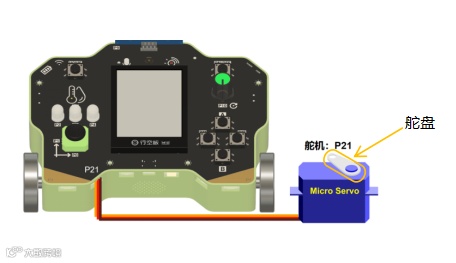

拿出门锁端实验盒，将舵机3P线接到P21引脚，舵机可安上舵机盘便于观察。

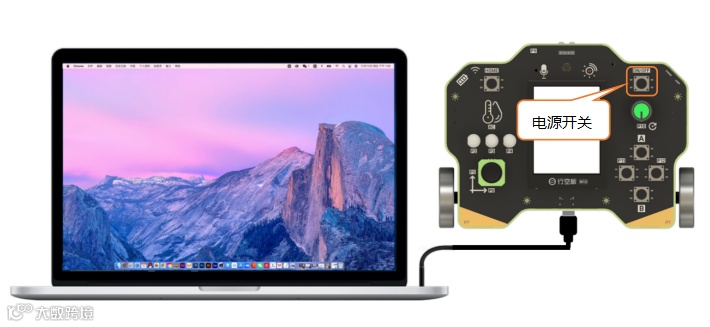

长按ON/OFF按钮分别启动两实验盒，并用USB线连接到计算机。
2. 准备软件

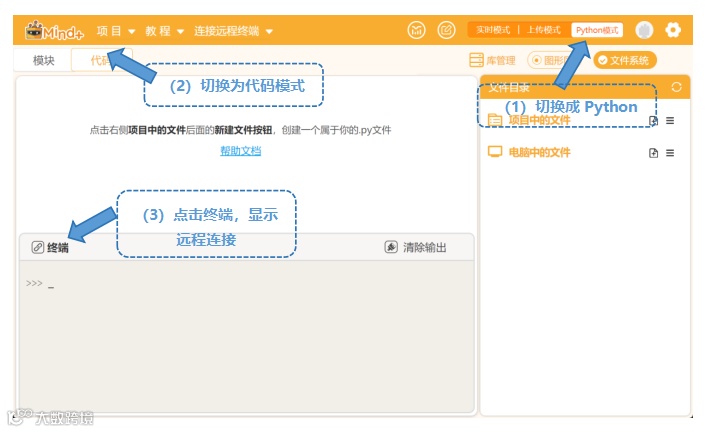

按照下图步骤，设置Mind+软件编程方式为Python代码编程。
3. 网络配置

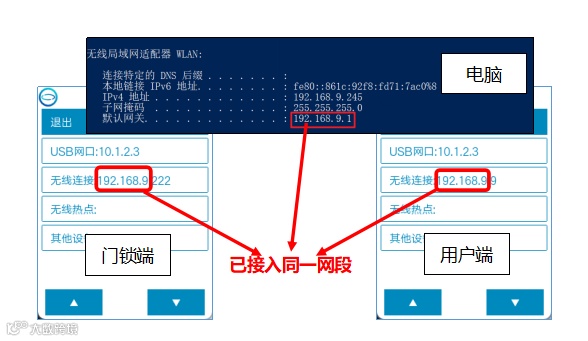

本次活动需要利用实验盒（两个）构建小型局域网，要确保使用的两个实验盒和计算机处于同一局域网中。搭建方法参考13课介绍以及实验环境，将实验盒接入无线网络，并查看记录IP地址，确保他们在同一局域网下（即以点分隔的前面三个数字相同）。
4. 编写程序
现在，我们来编写程序搭建项目，实现远程通知功能。
step1：分析框架，明确设备功能。

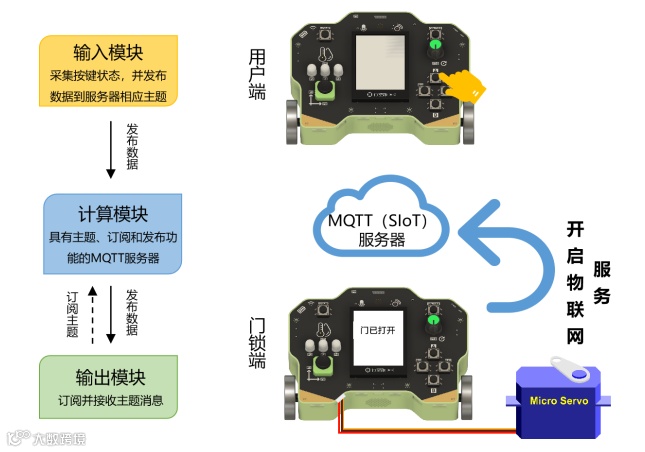

远程控制门锁的功能实现包含输入、计算、输出模块，输入为用户端采集按键状态，并发布数据到服务器；输出是门锁端实验盒订阅主题，然后在接到消息后使舵机旋转模拟开门；而计算模块则是MQTT（SIoT）服务器，服务器可以在计算机上运行也可以直接运行在实验箱上，这里我们直接选择运行在实验箱（门锁端）上。
step2：开启物联网服务，创建主题。

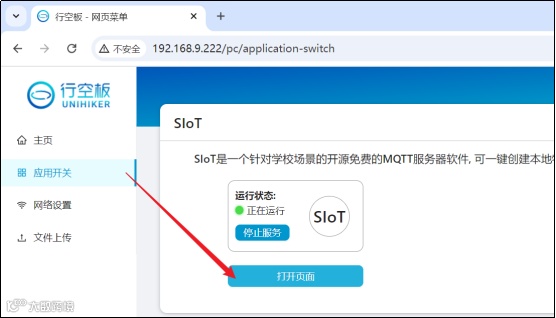

拿出门锁端实验盒，使用无线IP进入网页菜单，然后在“应用开关”部分开启物联网服务，并单击“打开页面”，进入数据管理页。

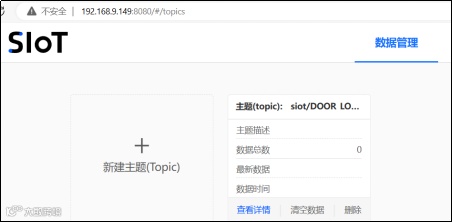

进入数据管理页后创建主题“siot/Door Lock”。
step3：编写程序。
程序分为用户端和门锁端，用户端检测到A键被按下时向服务器对应主题发布指令”open”，门锁端接收到对应指令后控制舵机旋转模拟开锁过程。

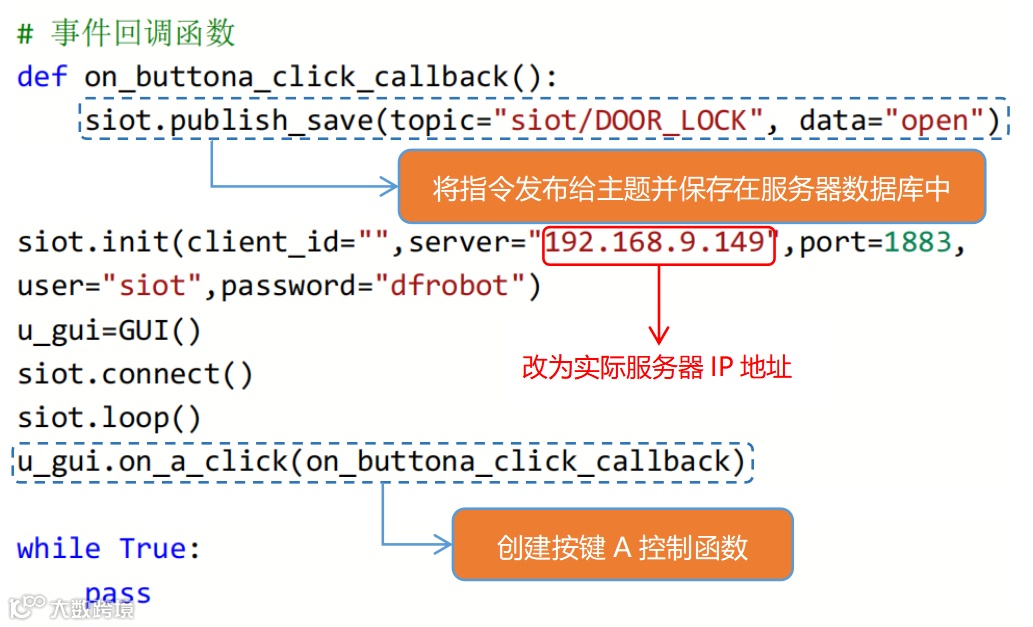

用户端核心程序如下图所示：
说明：上程序中的siot.publish_save()函数是向主题发布消息的同时把数据保存在服务器的数据库里面，如果只发布消息的话可以使用siot.publish()函数。

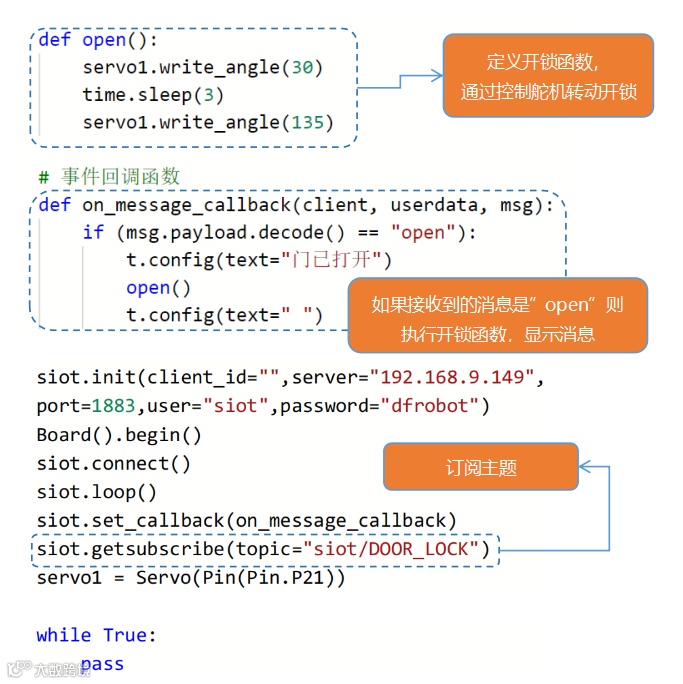

门锁端核心程序如下图所示：

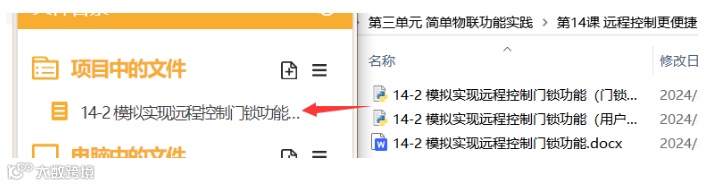

注意：可直接将第三单元第十四课资源文件夹中对应的程序文件拖入“项目中的文件”使用。
5. 运行程序

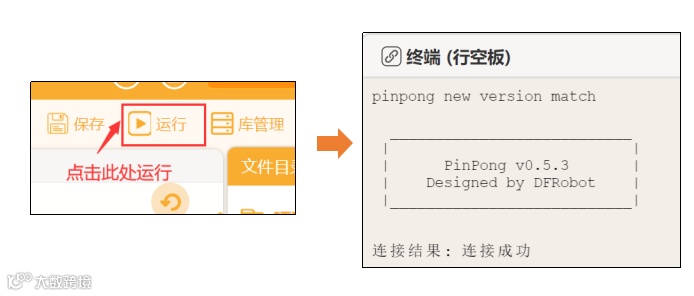

分别在门锁端和用户端Mind+中运行程序，终端显示“连接成功”。

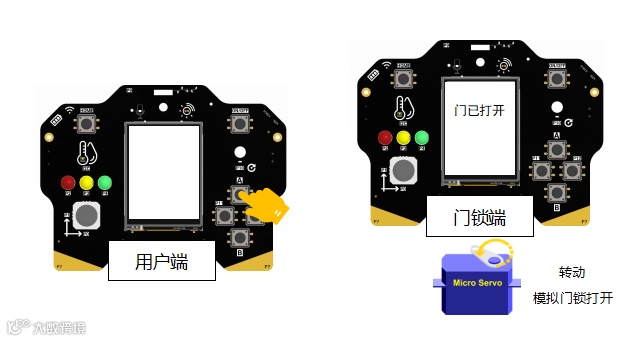

运行程序后，当按下用户端实验盒A键，门锁端显示“门已打开”，同时门锁舵机转动，模拟门锁打开。
6.测试及活动记录
接下来，同学们可以分组根据实践记录表操作，同时将关键信息和思考记录在表格中。

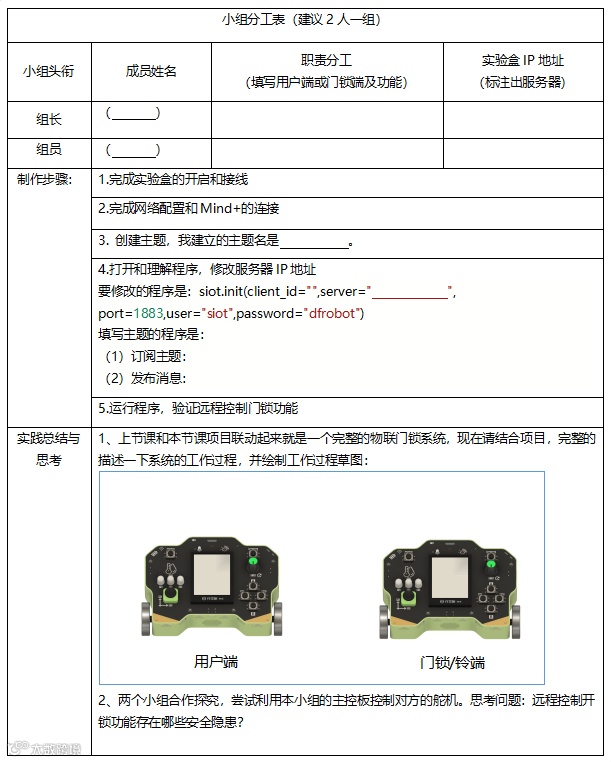

[实践操作]填写实践记录表：
