信息科技实验项目版（苏科版）——模拟共享单车扫码过程

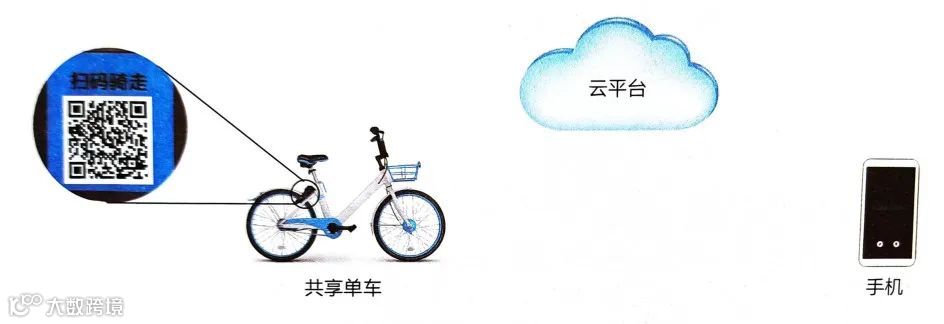

苏科版八上教材的第一单元物联网架构中，使用了共享单车系统工作过程的案例来说明物联网的架构。

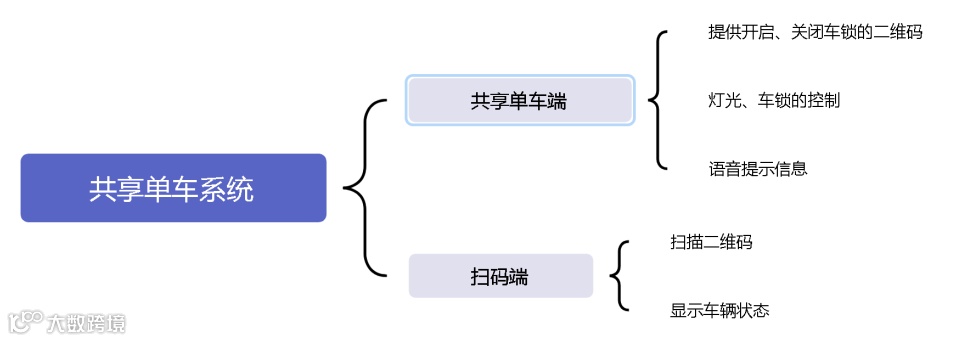

本次作品涉及两部分，分别是扫码端和共享单车端（模拟二维码）。

扫码端模拟手机APP扫码的过程，能申请骑行和还车功能；

共享单车端模拟生成二维码，提供给扫码端扫码，并模拟开锁关锁过程。

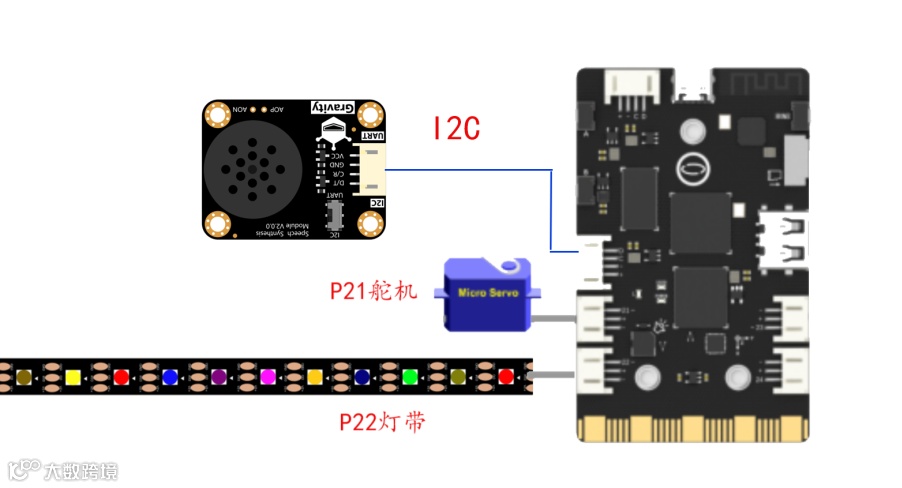

• 行空板M10*2

• 行空板M10扩展板*1

• 全彩灯带（7灯珠）*1

• 9g 180度金属带模拟值反馈舵机*1

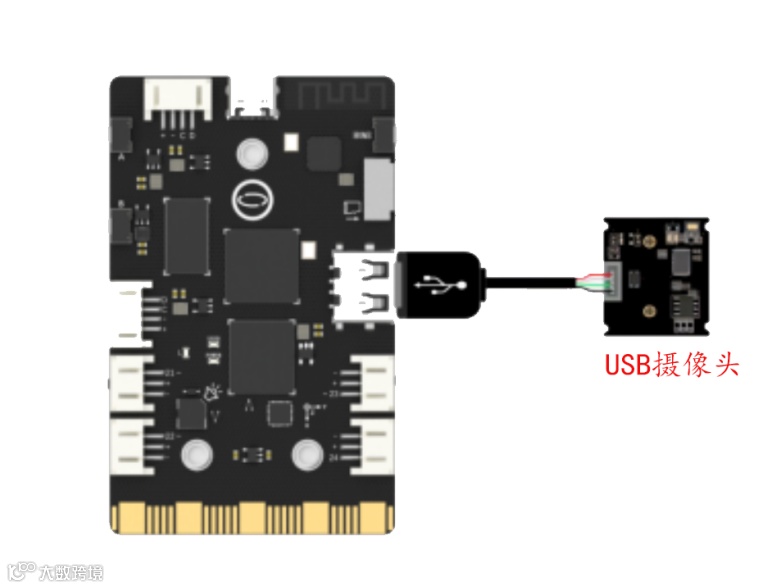

• 800万USB自动对焦摄像头*1

• Gravity：中英文语音合成模块V2.0*1

• 铜柱、螺丝、松木板*若干

1.制作二维码：

此次实验中首先要生成两张二维码，通过这两张二维码分别作为开锁和关锁的标志。

2.配置行空板：

网络配置：本项目中使用共享单车端作为SIOT服务部署设备，将行空板通过USB连接线与PC连接在浏览器中输入10.1.2.3，登陆行空板。

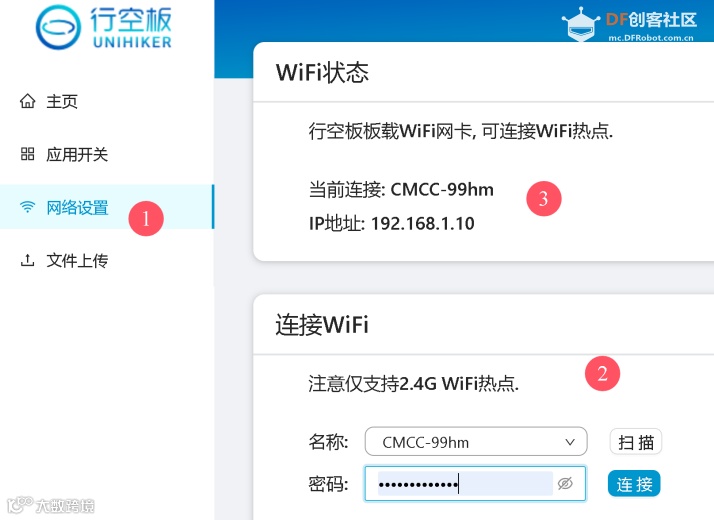

鼠标点击左侧的“网络设置”连接，进入下图界面，输入WIFI热点的名称及密码，连接无线热点。连接成功后，系统分配给行空板一个IP地址。

同理扫码端重复上述操作完成联网及地址分配，使得两块主控进入同一无线网络。

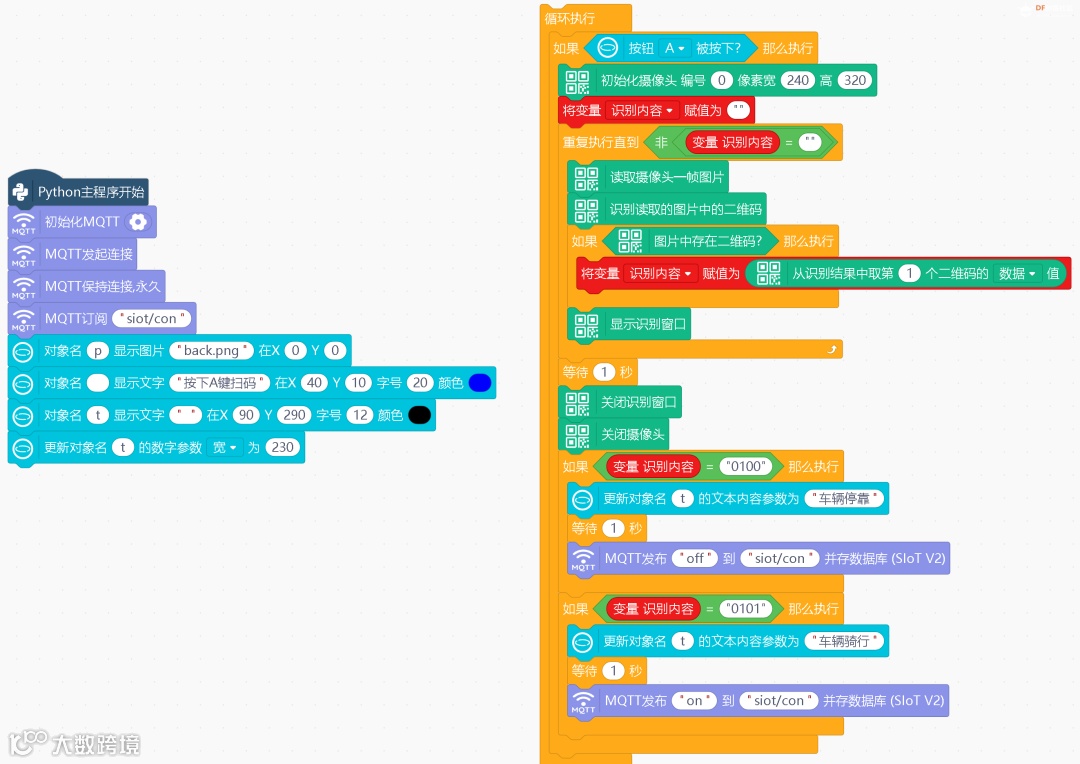

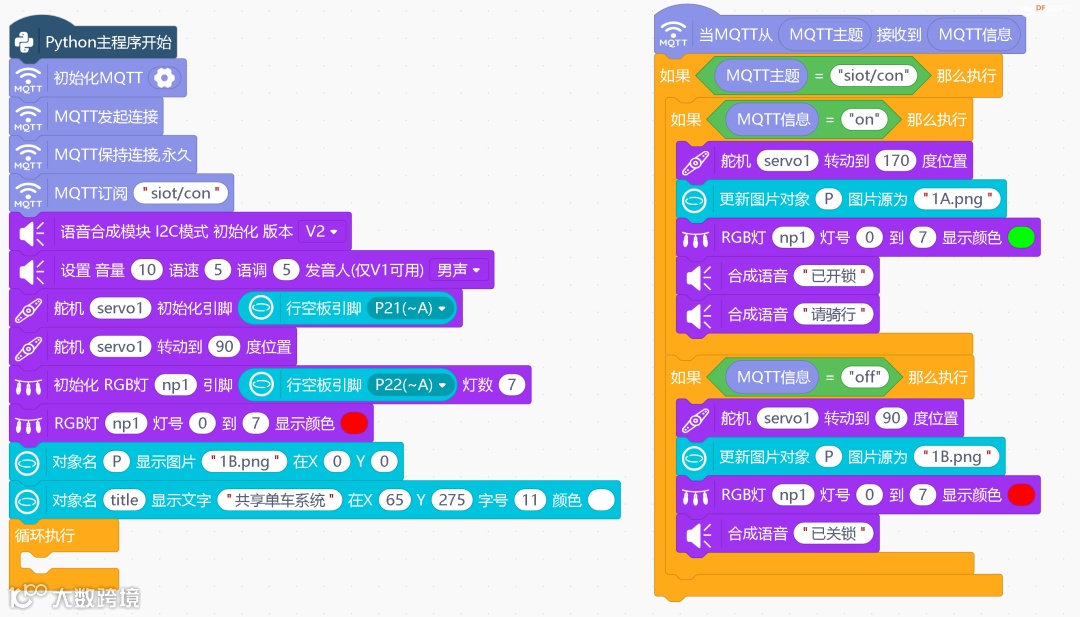

3.编程设置：本次编程使用的是Mind+图形化编程软件（V1.8.0版本）。由于主控使用了行空板，功能上使用了“语音合成”和“二维码识别”，所以在编程前需要将相关的库添加上去。

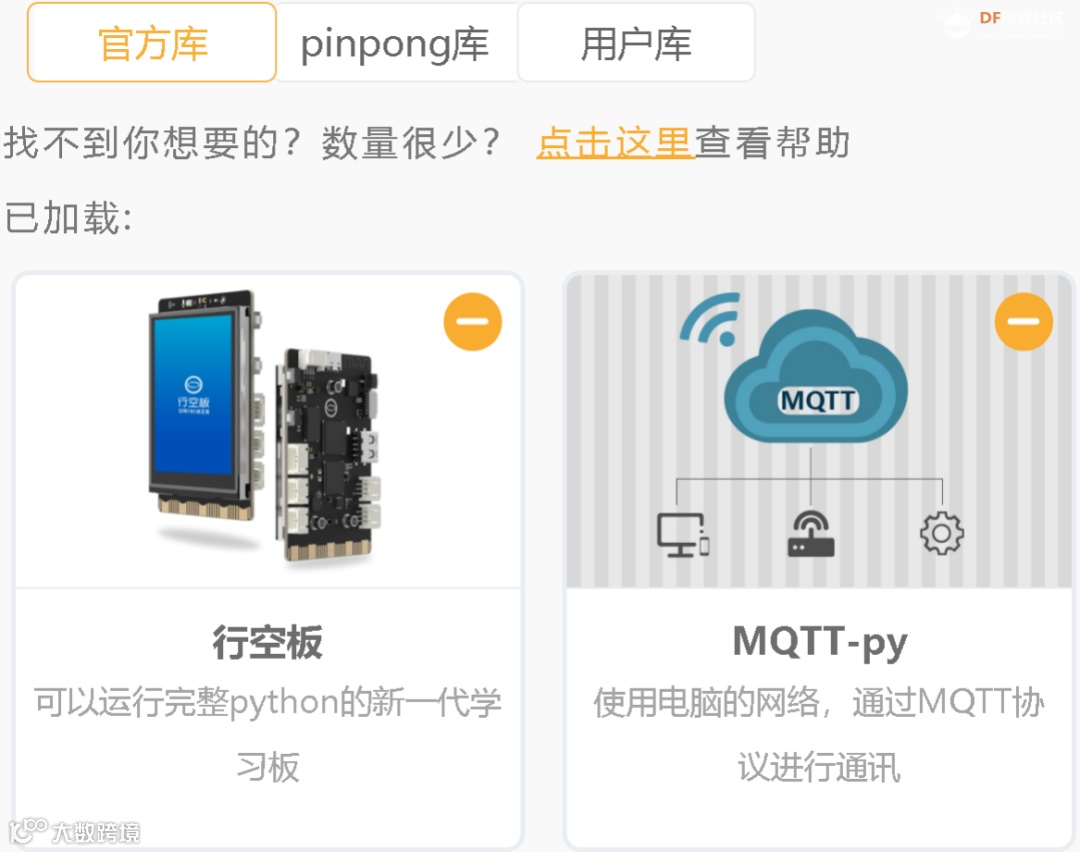

添加官方库：打开Mind+编程软件进入后，将其切换至“python”模式，鼠标点击左下角“扩展”按钮，在官方库页面中添加“行空板”、“MQTT”库。（共享单车和扫码端都需要添加）pinpong库中添加“舵机”和“灯带”库。（共享单车端）用户库中添加语音合成（共享单车端）、二维码解码库（扫码端）。

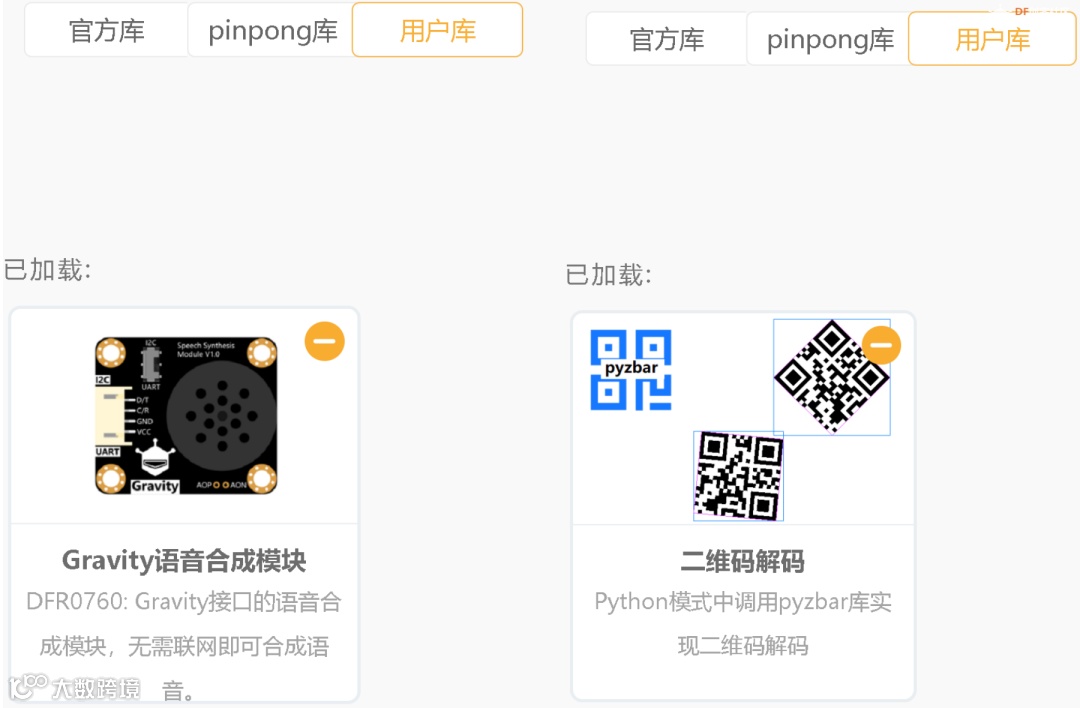

添加用户库：在添加库面板中切换到“用户库”选项卡，在搜索库中输入：“语音合成”“二维码解码”，可搜索到对应的库，并添加相应的库。

本项目作品结构设计主要用于固定单车模型及单车端的二维码屏幕。

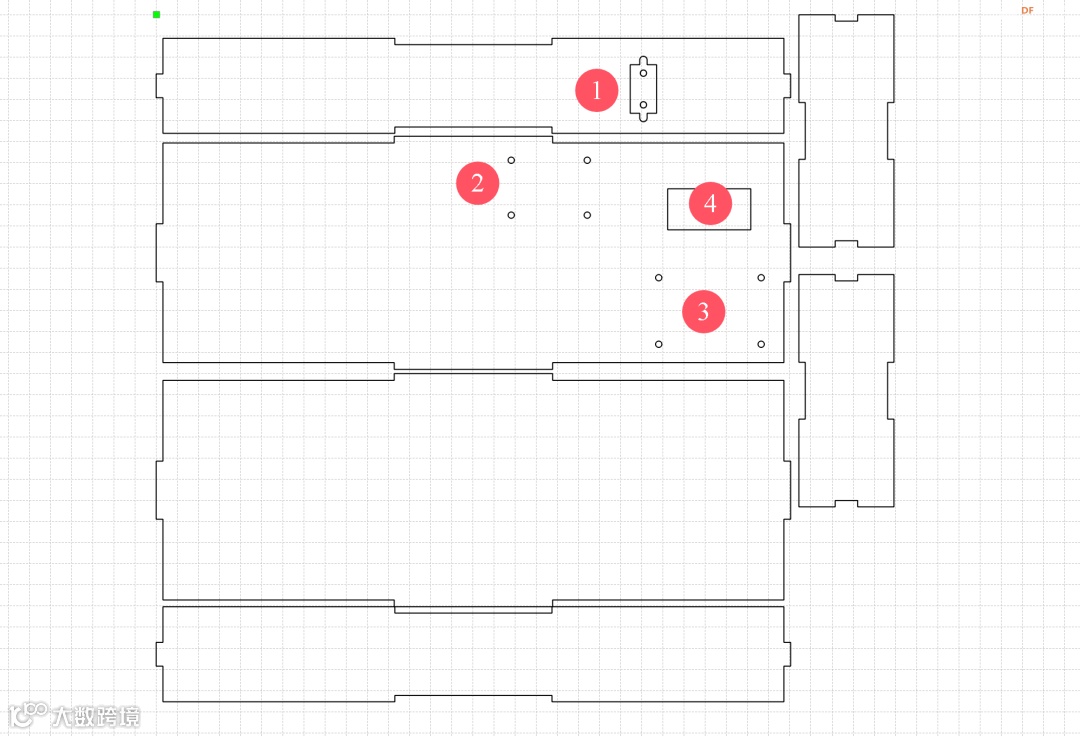

结构件采用激光建模软绘制一个盒子（尺寸：300*110*45），如下图所示，分别在前面板、后侧面板预留：孔位①舵机固定位、孔位②语音合成模块固定位、孔位③行空板拓展板固定位、孔位④穿线孔。

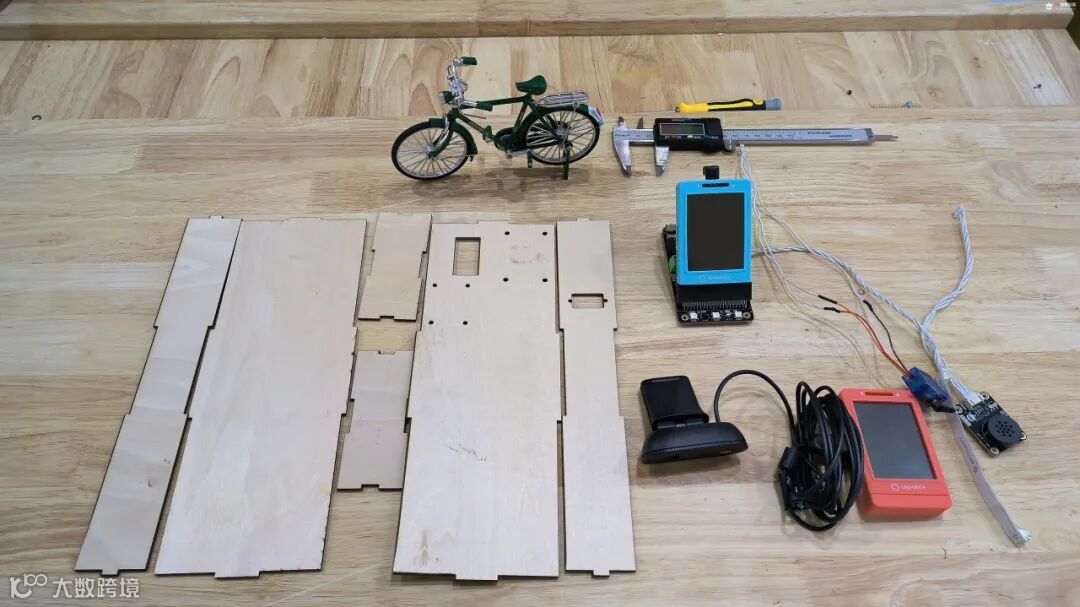

步骤1：激光切割出上述设计图中的结构件、所需器材、安装工具。

步骤2：用四根铜柱固定在语音合成模块底部和行空板拓展板底部。

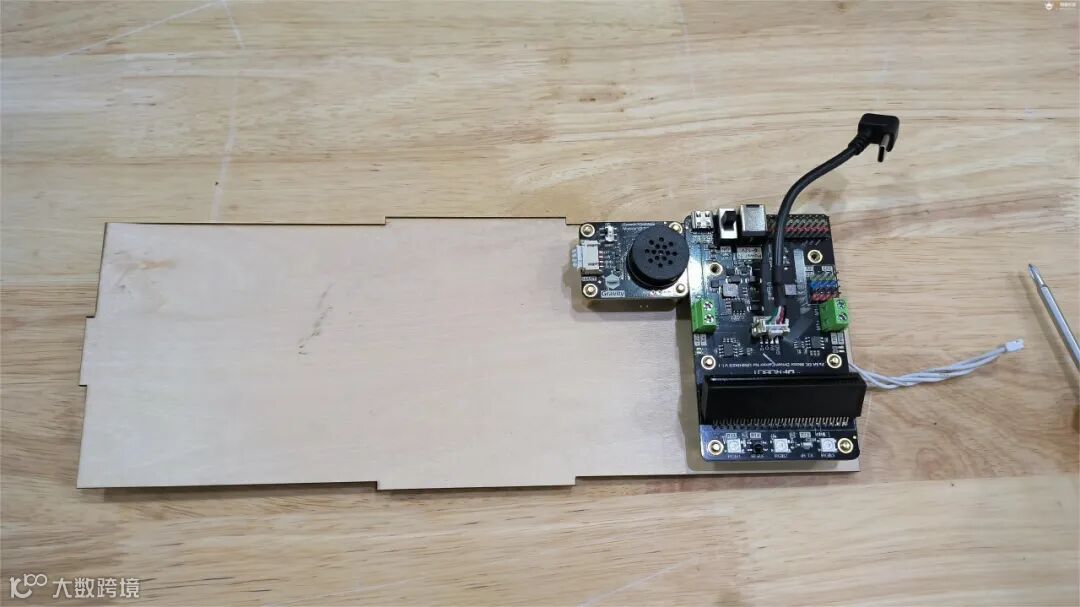

步骤3：将步骤2中安装好铜柱的语音合成模块及拓展板安装在结构件顶板上。

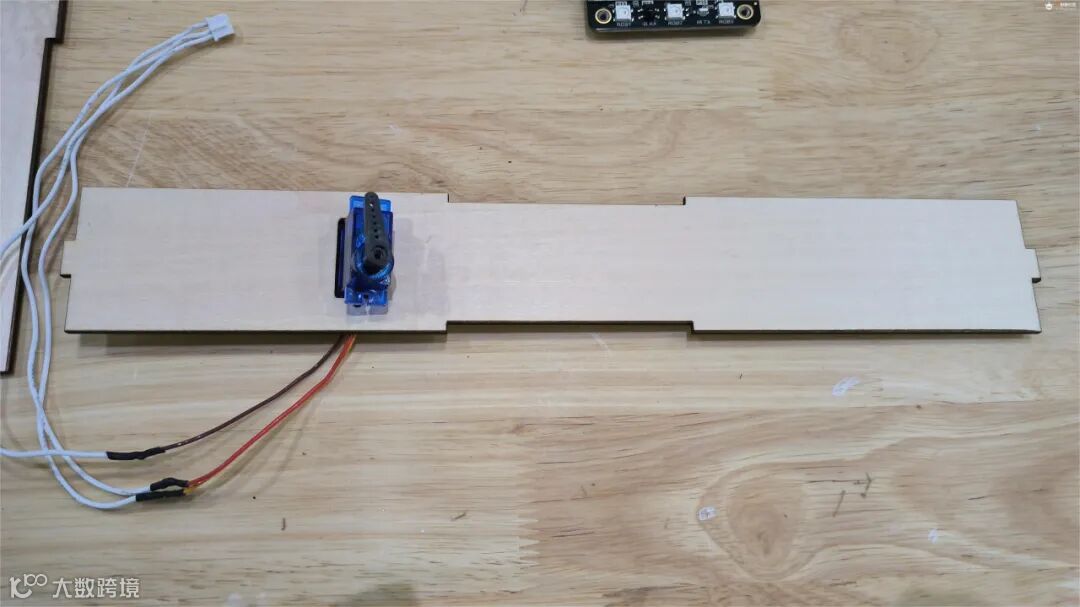

步骤4：将舵机安装在结构件前面板上

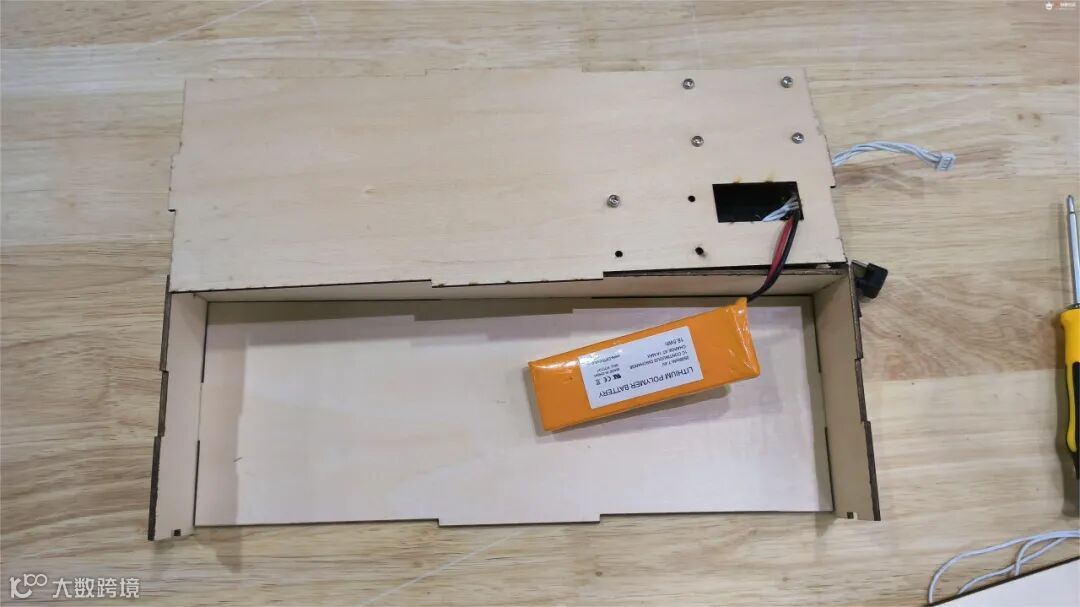

步骤5：拼接除前面板的结构件为盒体，安装电池，并电池供电线穿孔。

步骤6：安装前面板

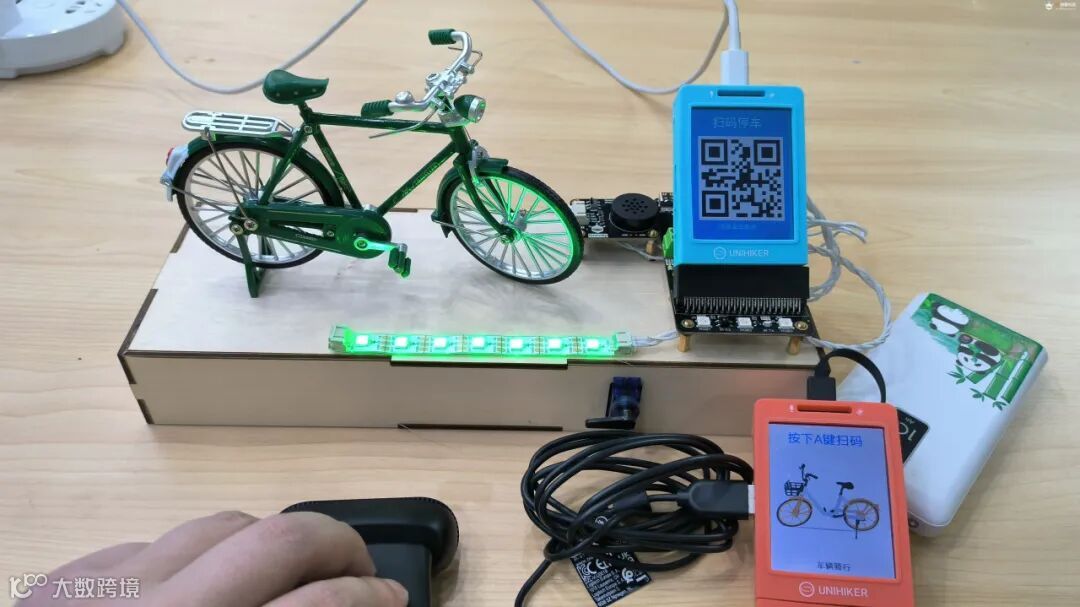

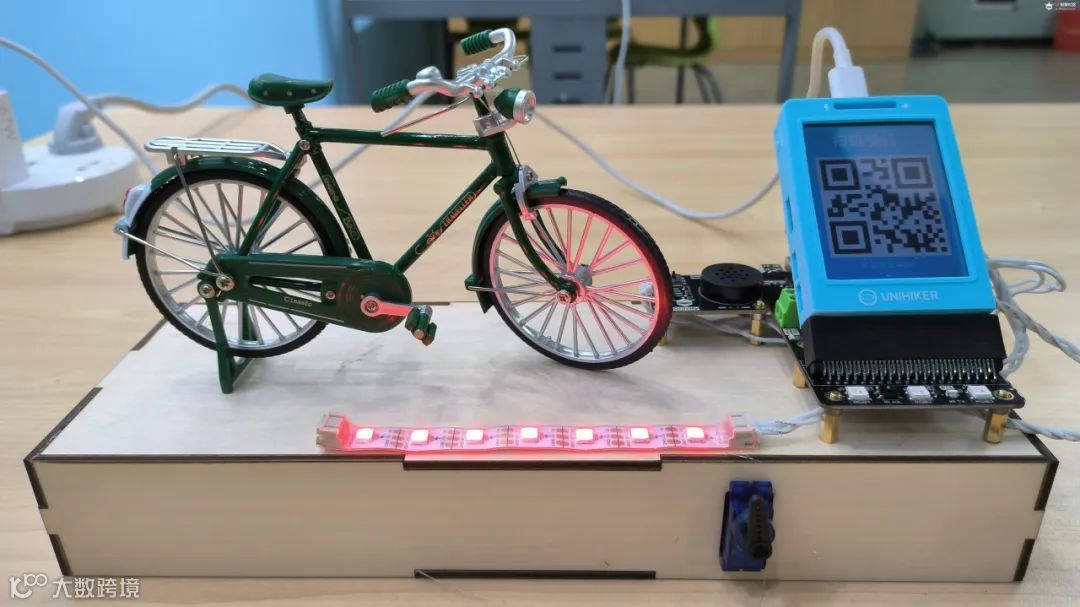

分别对共享单车端和扫码端上电，单车端初始状态如图所示，显示开锁二维码，车锁关闭状态，LED亮红色灯。

按下扫码端A键，扫描共享单车二维码，车锁开启状态，识别后LED亮绿灯，扫码端显示车辆为骑行状态。

骑行完毕后按下A键扫码端扫描共享单车二维码，单车端恢复初始状态，扫码端显示还车完毕。
