行空板无人驾驶系列课程 第3课：信号灯识别系统

小车在自主巡线过程中，对交通信号灯进行实时识别，并将摄像头中检测到的画面实时显示在行空板上。当小车识别到红灯时，小车停止巡线；识别到绿灯，小车继续巡线。

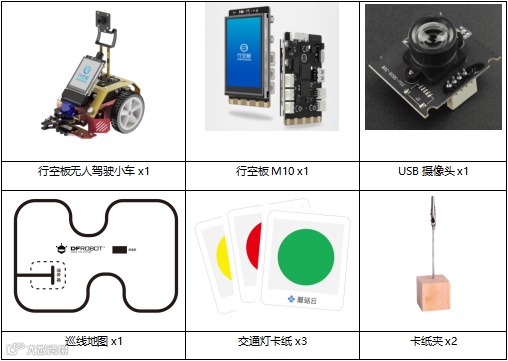

硬件清单：

软件使用：Mind+编程软件

下载地址：https://mindplus.cc/

这个项目是通过计算机视觉技术，实现对路口的信号灯状态进行实时检测与识别。识别到红灯，小车停止；识别到绿灯，小车巡线。因此，项目分为以下两个小任务来实现。

任务一：信号灯检测系统

对摄像头采集到的实时图像进行处理，准确地识别当前信号灯的颜色状态（红灯、绿灯）。

任务二：信号灯识别系统

系统实时反馈检测结果，小车根据检测结果，执行对应的操作。红灯停，绿灯行。

1.硬件连接

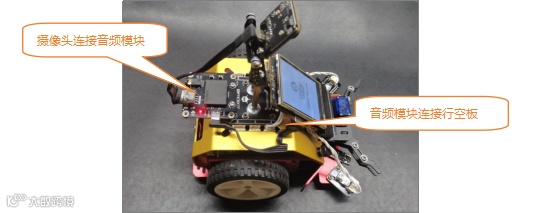

使用type-c转A数据线，将USB音频模块与行空板连接，然后再使用type-c转A线将摄像头连接在音频模块上。

2.软件准备

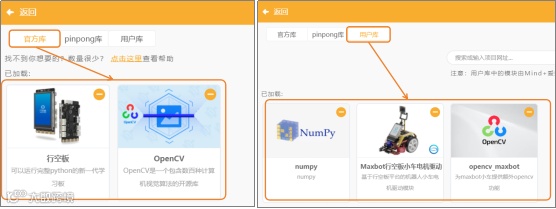

（1）打开Mind+，点击“扩展”，在“官方库”中，选择“行空板”与“Opencv”。

（2）在“用户库”中，选择“numpy”、“Maxbot行空板小车电机驱动”、“opencv_maxbot”。

3.编写程序

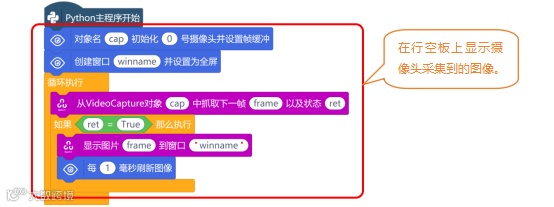

打开摄像头显示实时视频流

首先打开摄像头，将摄像头检测到的画面实时显示在行空板上。详细的操作以及介绍，可查看第2课任务一。

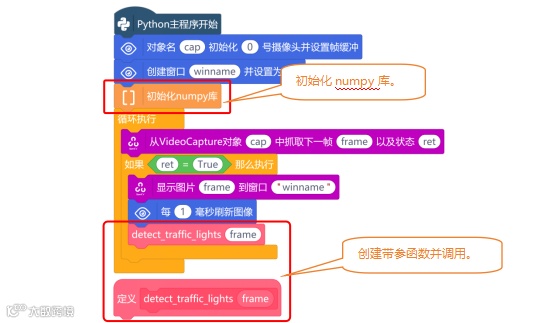

新建一个“带参函数detect_traffic_lights”，参数设置为frame。在显示实时视频流程序下，调用创建好的带参函数。并在“Python主程序开始”下，使用“初始化numpy”指令，初始化numpy库。

图像处理基础操作

摄像头识别红绿灯需要使用OpenCV图像处理技术，主要涉及图像空间转换、颜色提取、形态学去噪和统计颜色像素四个步骤。接下来，将会根据这几个知识点在函数detect_traffic_lights下来完成程序的编写。

注意：关于“图像处理操作”的相关知识，见知识园地。

（1）图像颜色空间转化

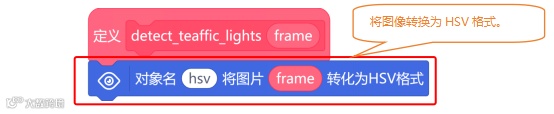

图像颜色空间转化的目的是方便提取目标颜色。使用“对象名 将图片转换为 HSV格式”指令，将摄像头采集的图像frame从BGR颜色空间转换为HSV颜色空间。

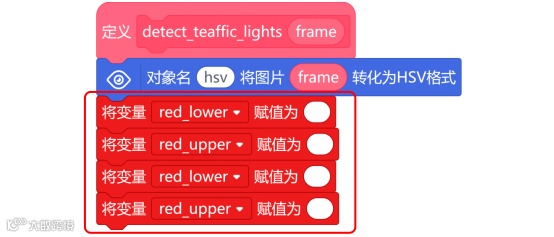

图像处理中使用HSV颜色空间时，我们还需要指定一个颜色范围来选择我们感兴趣的颜色。例如，这个项目中，主要是识别红色和绿色。因此，新建“变量red_lower、变量red_upper、变量green_lower、变量green_upper”，用来定义红色与绿色的HSV上限和下限。

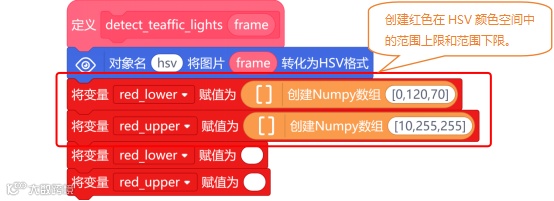

如何确定红色和绿色的颜色范围？在HSV颜色空间下，红色的色相（H）范围为0-10度，饱和度（S）为120-255，亮度（V）为70-255，此范围通常可涵盖大多数红色。因此，使用“创建Numpy数组”指令，设置变量red_lower的值为[0,120,70]；设置变量red_upper的值为[10,255,255]。

注意：色调的取值范围为0-360度，饱和度的取值范围为0-255，亮度的取值范围为0-255，详细介绍见知识园地。

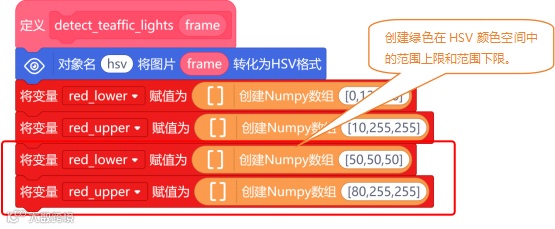

在HSV颜色空间下，绿色色相（H）的范围为：50-80度；饱和度（S）的范围为：50-255；亮度（V）的范围为：50-255。在这个范围下，通常能够涵盖大多数绿色。

（2）颜色提取

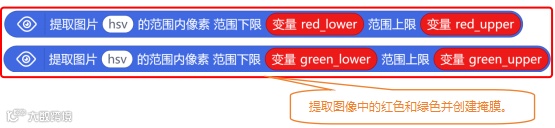

接下来，会根据创建好的红色范围和绿色范围，对摄像头转化后的HSV图像颜色提取。使用“提取图片 的范围内像素 范围下限 范围上限”指令，根据变量red_lower、变量red_upper和变量green_lower、变量green_upper，提取出对应的红色和绿色的像素并创建掩膜进行二值化处理。

新建“变量red_mask、变量green_mask”，将进行二值化处理后的图像赋值给变量red_mask、变量green_mask。

（3）形态学去噪

去噪的目的是使图像更清晰，便于后续分析和处理，从而提高图像特征识别的准确性。使用“对象名 对二值化图像 进行形态学去噪处理”指令，去除图像中的噪点。

（4）统计颜色像素

对图像进行基础处理后，新建“变量red_pixels、变量green_pixels”，使用“计算数组 中非零元素数目”指令，计算红色区域和绿色区域的像素数量，并赋值给对应的变量red_pixels与变量green_pixels。

最后，使用“如果……那么执行”指令，根据红色像素和绿色像素的数量来确定红绿灯状态。只有当变量red_pixels>变量green_pixels，且变量red_pixels>2000时，检测到红灯。其中，阈值2000，是根据图像质量多次测试后得出的一个值。

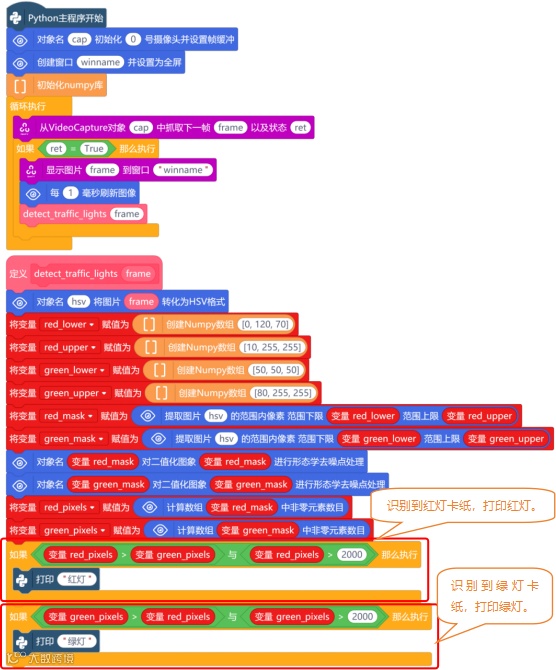

使用同样的方法，就可以判断摄像头是否检测到绿灯，完整程序如下：

4.程序运行

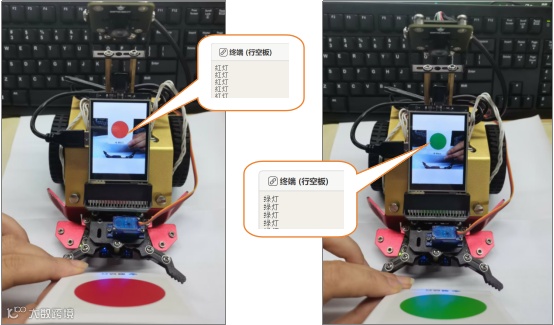

远程连接192.168.1.80，连接成功后，点击运行。当摄像头检测到红色卡纸时，Mind+终端打印红灯；当摄像头检测到绿色卡纸时，Mind+终端打印绿灯。

1.硬件连接

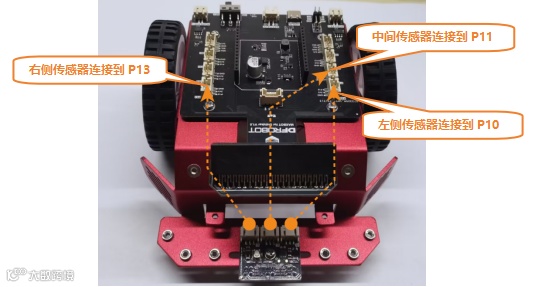

这个巡线传感器是由3个独立的巡线传感器组合在一起，因此，每个巡线传感器是独立工作的。下面，将这三个巡线传感器分别连接P10、P11、P13这三个引脚。左侧巡线传感器—P10、中间巡线传感器—P11、右侧巡线传感器—P13。

2.软件准备

这个任务，在任务一程序的基础上进行添加即可。点击“扩展”，在“pinpong库”中，找到“pinpong初始化”并完成添加。

3.编写程序

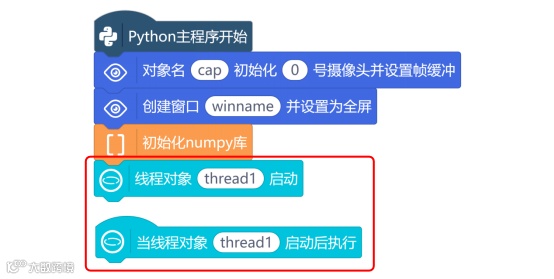

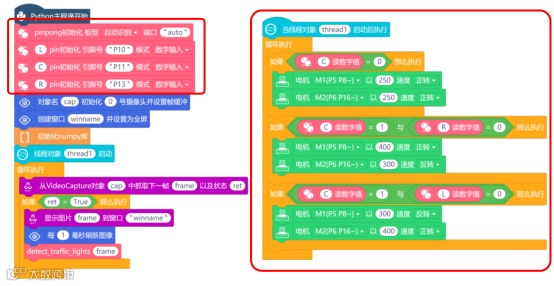

信号灯检测和自动巡线是两个独立的功能，需通过多线程实现同时运行。使用“线程对象thread启动”指令与“当线程对象thread1启动后执行”指令，在“Python主程序开始”下，启动线程。

在“当线程对象thread1启动后执行”指令下，添加“循环执行”指令，并在指令中完成小车自动巡线功能。当然，还需要在“Python主程序开始”指令下，使用“pin初始化 引脚号 模式”指令，对巡线传感器引脚进行初始化。第7课中，学习过了小车自动巡线功能，这里不作详细讲解。

新建“变量stop”，在“Python主程序开始”指令下，使用“将变量stop赋值为”指令，初始化变量stop的值为0。在“函数detect_traffic_lights”指令下，使用“全局global”指令，将变量stop设置为全局变量。当检测到红灯时，使用“将变量stop赋值为”指令，将变量stop的值设置为1；当检测到绿灯时，将变量stop的值设置为0。

注意：这个初始化变量stop指令，需要放在线程启动指令之前。

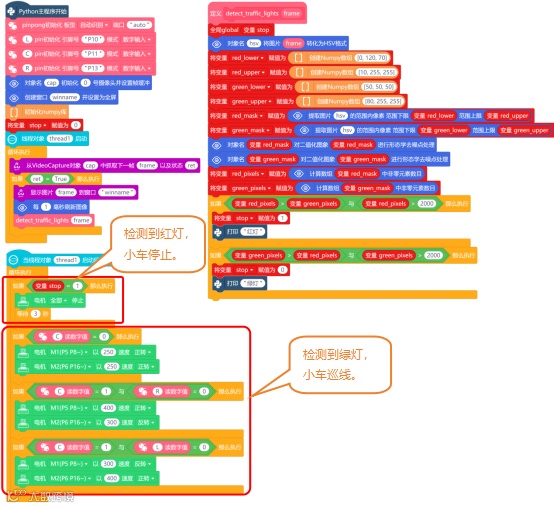

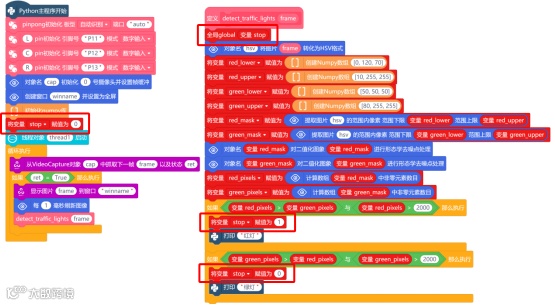

最后，在线程的“循环执行”指令中，使用“如果……那么执行”指令，对变量stop的值进行判断。当变量stop=1时，识别到红灯，小车停止；当变量stop=0时，识别到绿灯，小车巡线。完整程序如下：

4.程序运行

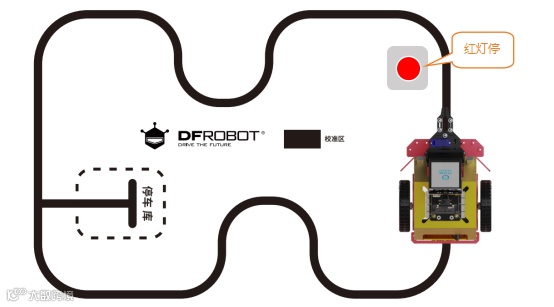

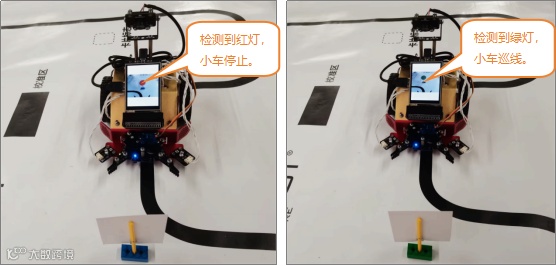

将小车放在地图上，然后打开小车电源，等行空板初始化成功后。远程连接192.168.1.80，连接成功后，点击运行，小车将沿着地图上的黑线行驶。当摄像头检测到红灯时，小车停止；当红灯切换为绿灯后，小车继续巡线。

1. 认识HSV色彩模型

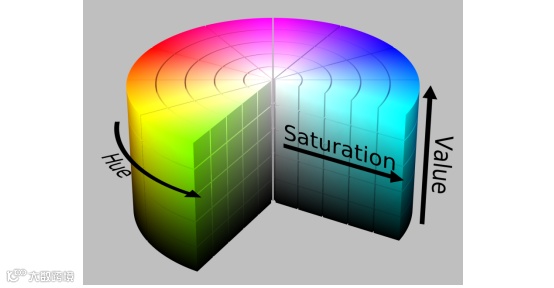

与RGB色彩空间不同的是，HSV 色彩模型更接近于人类对彩色的感知经验，非常直观地表达颜色的色调、鲜艳程度与明暗程度，方便进行颜色的对比。HSV通过三个部分表示彩色图像：

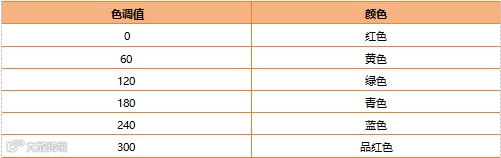

色调（H）：色调是色彩的基本属性，就是平常说的颜色的名称，如“赤橙黄绿青蓝紫”等。色调与混合光谱中的主要波长相关，从波长的角度考虑，不同波长的光变现为不同的颜色，实际上体现的是色调的差异。色调的取值范围为0-360度，对应颜色如下表：

其中，两个角度之间的角度对应两种颜色之间的过渡色。（之所以称之为角度，是因为H的取值范围是0-360。）

饱和度（S）：饱和度指色彩的纯度，通俗地说就是颜色的深浅。饱和度越高色彩越纯，饱和度越低则逐渐变灰。饱和度与所加白光的数量成反比。饱和度的取值区间是[0,1]。灰度颜色的饱和度值是0。如果颜色的饱和度很低，那么它计算所得的色调不可靠。在OpenCV内，饱和度要映射到[0,255]范围内。

亮度（V）： 表示人眼感知的光的明暗程度。如果其中掺入的白色越多，则亮度越高；如果在其中掺入的黑色越多，则亮度越低。亮度的取值区间是[0,1]，当亮度值是0时，图像是纯黑色。在OpenCV内，亮度也要映射到[0,255]范围内。

2.了解图像处理的基本操作

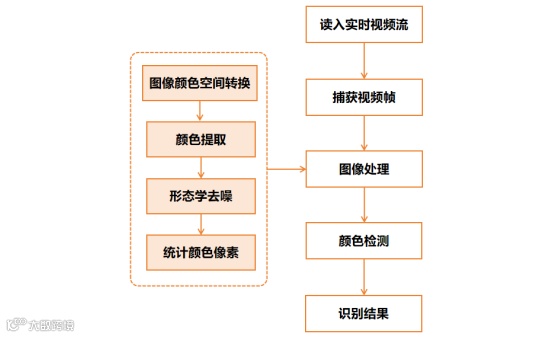

使用opencv识别红绿灯将涉及读入视频流、捕获视频帧、图像处理、颜色检测、识别结果这五个步骤，这里重点介绍一下在图像处理中的基本操作：图像颜色空间转换、颜色提取、形态学去噪、统计颜色像素。

图像颜色空间转换

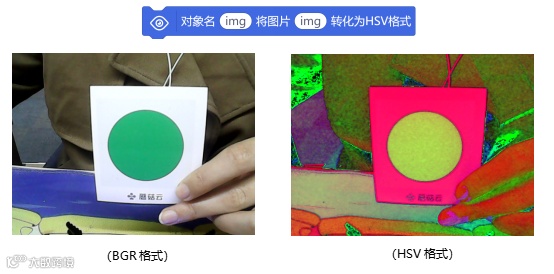

如何才能进行图像的颜色空间转化呢？下面以绿灯卡纸为例，进行图像处理分析。使用“对象名 将图像 转化为HSV格式”指令，将从摄像头中捕获的BGR图像，转化为HSV格式的图像。

颜色提取

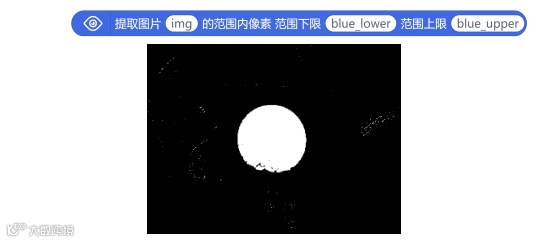

在颜色提取过程中，设定要提取的绿色HSV范围值（这个范围值通常是目标颜色在HSV空间中的最大值和最小值）。然后使用“提取图像 的范围内像素 范围下限 范围上限”指令，创建一个掩膜，这个掩膜的作用是指定颜色范围内（绿色）的像素设置为白色，其余的像素设置为黑色。

形态学去噪

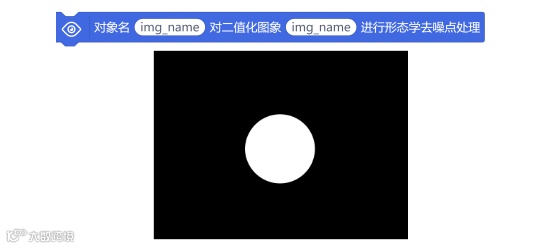

形态学去噪在图像处理中扮演着重要的角色，主要目的是消除图像中的噪声（噪声是指图像中白色的点和边缘的不规则），让图像变得更加清晰、易于处理，提高检测的准确性。使用“对象名 对二值化图像 进行形态学去噪处理”指令，进行形态学去噪，去噪后的图像如下：

统计颜色像素

图像处理完成后，使用“计算数组 中非零元素数目”指令，统计图像中非零（即白色）像素的数量。最后，当目标颜色（白色）像素个数大于阈值（2000）时，我们就判断摄像头检测到了绿灯。

3.指令学习

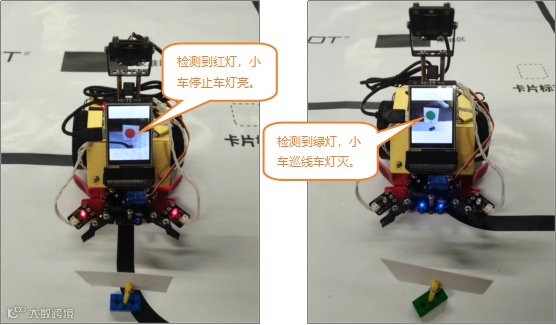

在生活中，我们遇到红灯踩刹车停车时，车灯会保持亮着，这是为了提醒其他驾驶员和行人，我们的车辆已停下。接下来，大家尝试一下修改程序，实现当小车识别到红灯时，小车停止车灯亮；当小车识别到绿灯时，小车巡线车灯灭。
