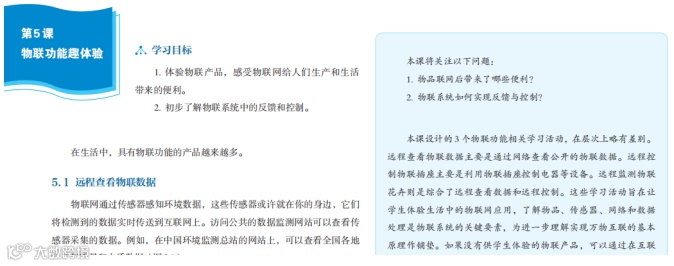

【义务教育信息科技教学指南】八年级 物联网实践与探索——第5课 物联功能趣体验

实验设计

了解物联插座的基本组成

体验物联网的远程控制

搭建物联插座，远程控制继电器的开启和关闭。

软件使用：Mind+编程软件

下载地址：https://www.mindplus.cc

物联插座在联网的状态下，可以通过智能终端对插座上连接的USB灯实现远程控制的功能，并反馈灯的状态。

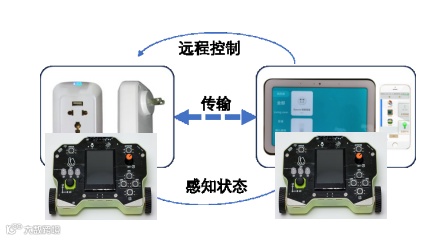

我们需要用到两个实验盒合作进行系统搭建，模拟物联插座和智能终端。模拟智能终端的实验盒的用来发送控制命令（开关），模拟物联插座的实验盒远程接收控制命令来控制继电器实现USB灯的亮灭。接下来我们先来学习如何搭建物联插座实现远程控制。

（活动合作表格见附录）

（1）组装物联插座：

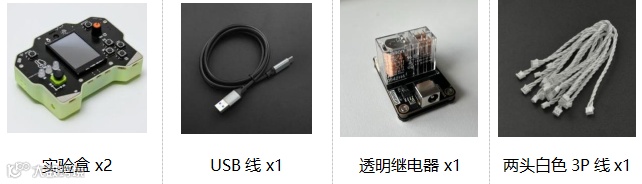

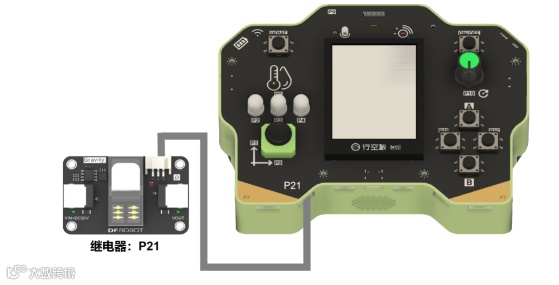

参考下图，使用3P线将继电器连接到实验盒P21引脚。

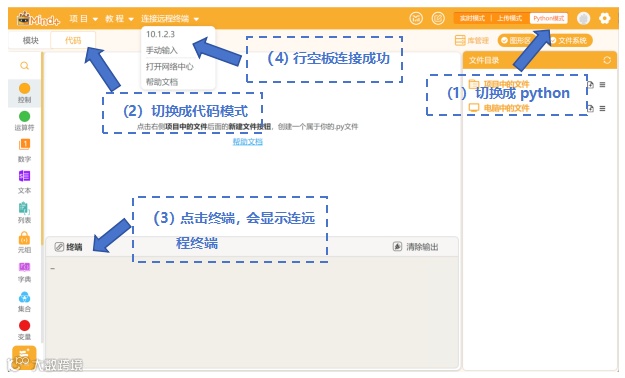

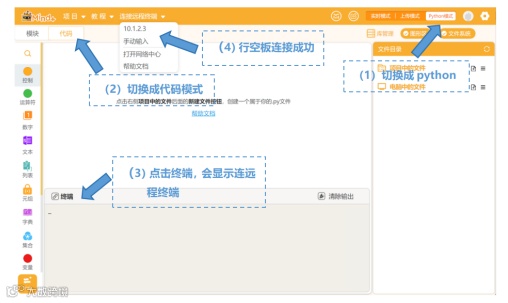

按照下图步骤，设置Mind+软件编程方式为Python代码编程，并完成两台实验盒设备的连接。

首先我们为了能够实现物联插座的远程控制，我们需要将两台设备分别连接同一无线网络。

（1）物联插座联网

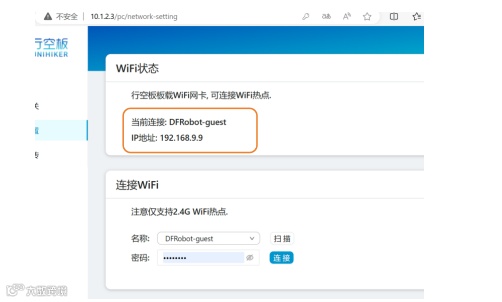

打开浏览器输入终端10.1.2.3，在网络设置上连接WIFI，输入密码，连接成功后在上方会显示实验盒的IP地址。

（2）智能终端联网

同上物联插座联网，注意两台设备的WIFI需要相同。物联插座的IP地址为192.168.9.9，我们会发现前三串数字智能终端与物联插座端都相同，说明两者均已连接到同一个局域网下。

（1）智能终端部分：

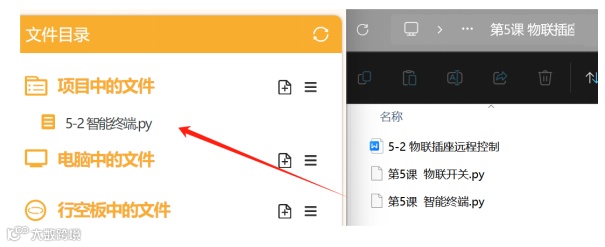

从资源文件夹中找到智能终端程序文件拖入“项目中的文件”并打开。

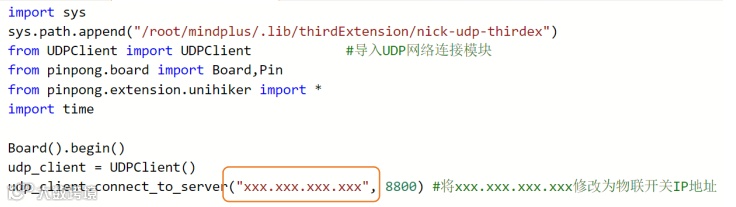

打开程序如下图所示,找到要填写IP地址的位置写入刚才查看的物联插座IP地址。

（2）物联插座：

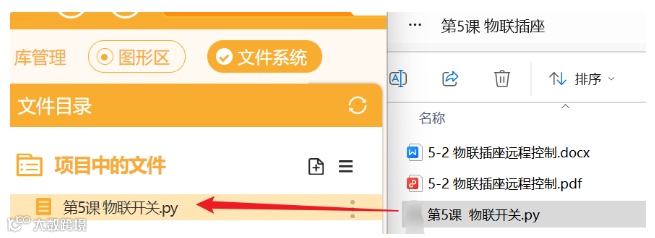

从资源文件夹中找到“物联插座”程序文件拖入“项目中的文件”并打开。

注意：两个程序需在两台电脑中分别打开。

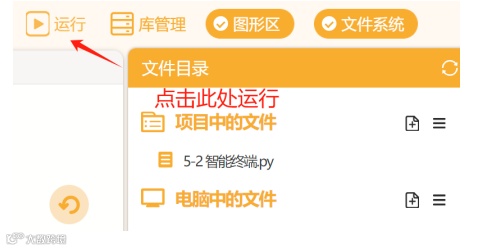

分别运行智能终端和物联插座部分的程序。

运行程序后，我们可以在物联插座的实验盒屏幕上发现“开关：”二字，

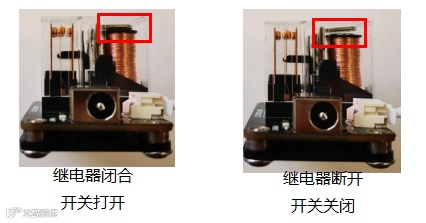

在智能终端按下A键，物联插座实验盒上的继电器闭合，表示开关打开，屏幕显示打开；在智能终端按下B键，继电器断开，表示开关关闭，屏幕显示关闭。

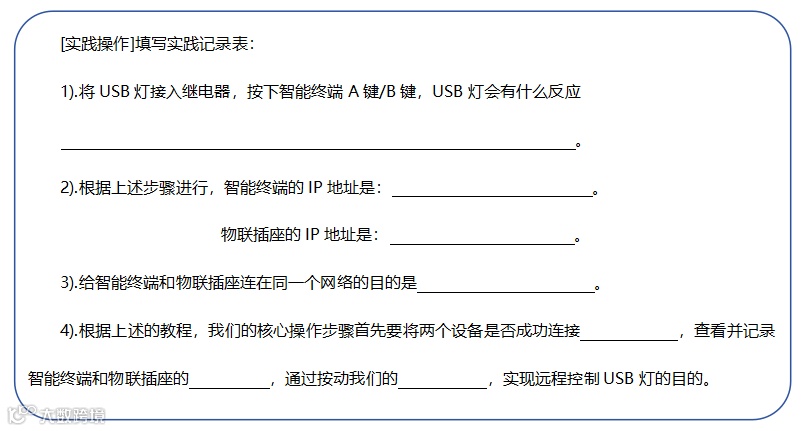

接下来我们接入USB灯测试物联开关功能并填写记录表。

体验利用光线传感器和物联网实现远程检测并反馈

搭建物联花卉远程检测，实时监测环境中的光线强度，并显示到远程设备上。

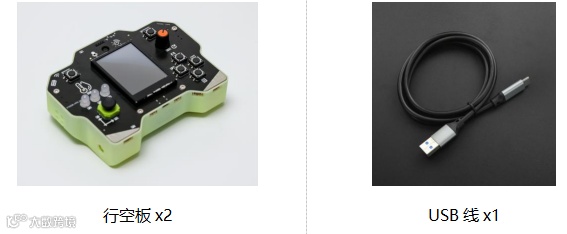

硬件清单

物联花卉远程监测在联网的状态下，发送端检测光线强度，通过物联网传输到接收端并显示在实验盒屏幕上。

我们们需要用到两个实验盒合作进行系统搭建，模拟接收端和发送端。模拟发送端的实验盒的用来检测光线值并发送数值，模拟接收端的实验盒远程接收控制命令来显示发送端检测到的数值。接下来我们先来学习如何搭建物联花卉现远程控制。

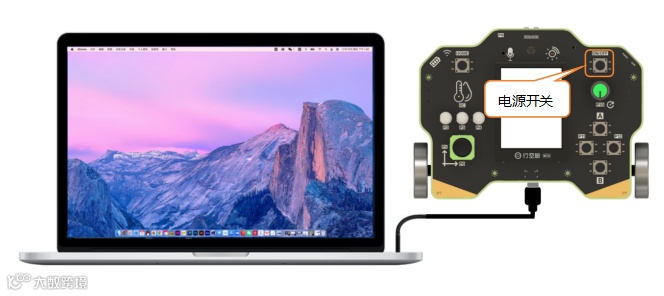

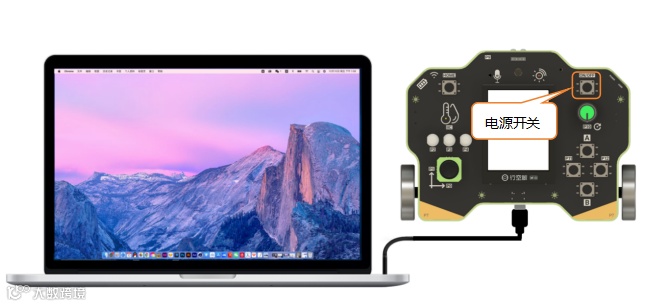

长按启动ON/OFF开启实验盒，使用USB连接线将实验盒连接到计算机。

按照下图步骤，设置Mind+软件编程方式为Python代码编程，并完成两台实验盒设备的连接。

首先我们为了能够实现数据远程监控，我们需要将两台设备分别连接同一无线网络。

（1）接收端

打开浏览器输入终端10.1.2.3，在网络设置上连接WIFI，输入密码，连接成功后在上方会显示实验盒的IP地址。

（2) 发送端

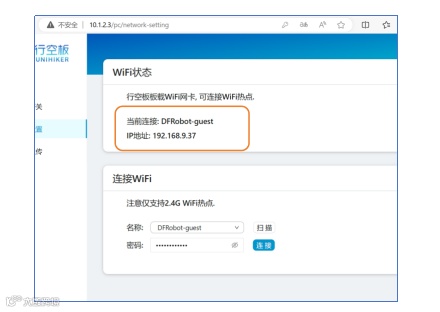

同上接收端，注意两台设备的WIFI需要相同。发送端的IP地址为192.168.9.37，我们会发现前三串数字接收端与发送端都相同，说明两者均已连接到同一个局域网下。

2）改写程序

（1）发送端：

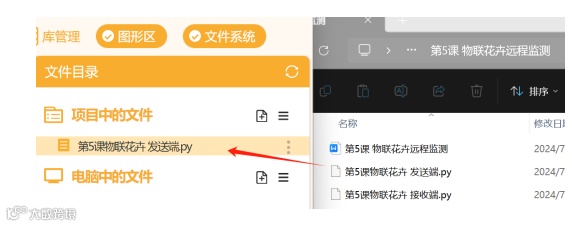

从资源文件夹中找到发送端程序文件拖入“项目中的文件”并打开。

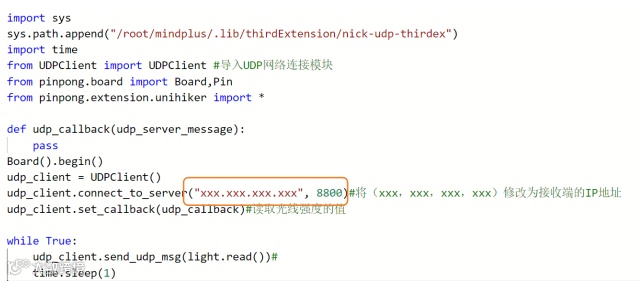

修改下面程序：

（2）接收端

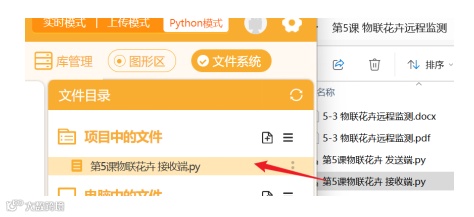

从资源文件夹中找到接收端程序文件拖入“项目中的文件”并打开。

注意：程序需在两台电脑中分别打开。

分别运行发送端和接收端部分的程序。

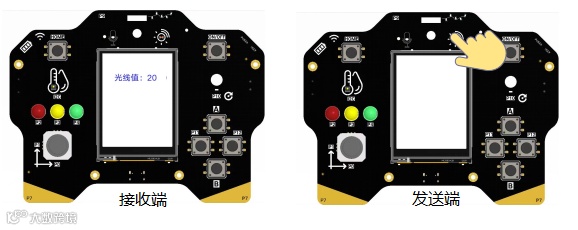

运行程序后，我们可以在接收端的实验盒屏幕上发现显示的光线值，在发送端改变光线值，接收端会出现数据变化。

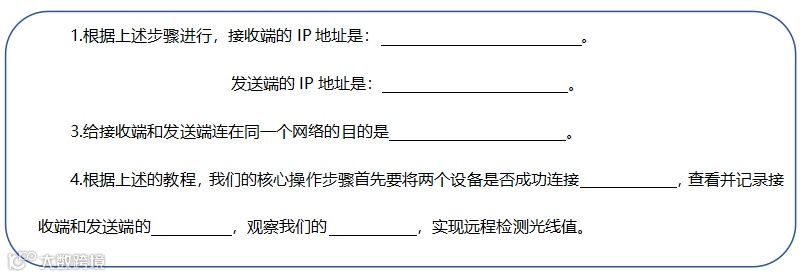

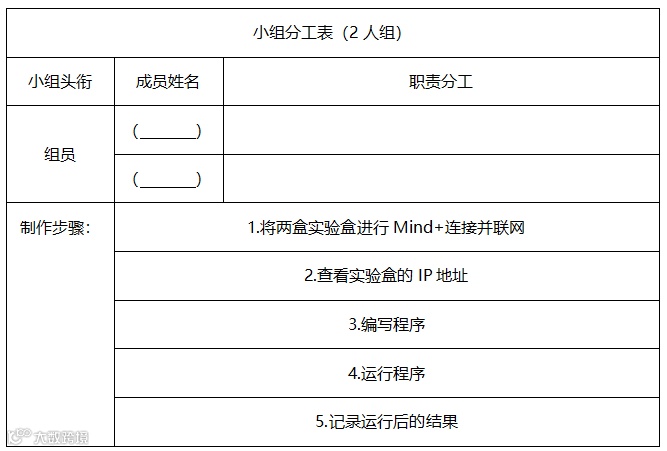

活动合作表格：
