[教程]【王大师出品】3D打印“干”什么 · 摄像肩扛 Canon 5D3/5DSR

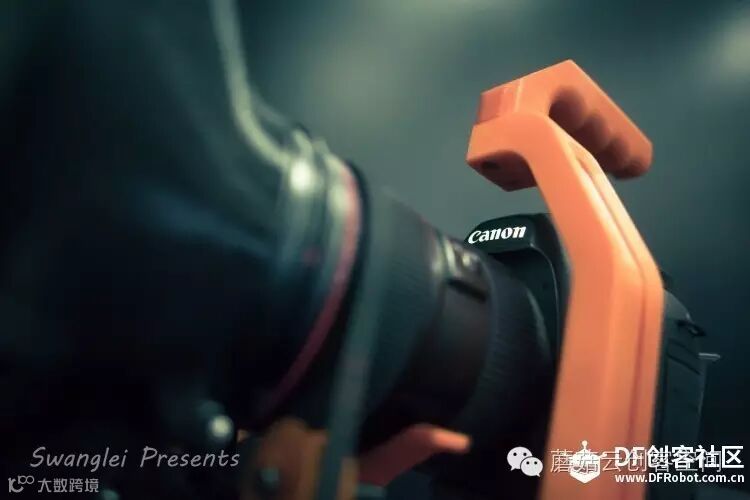

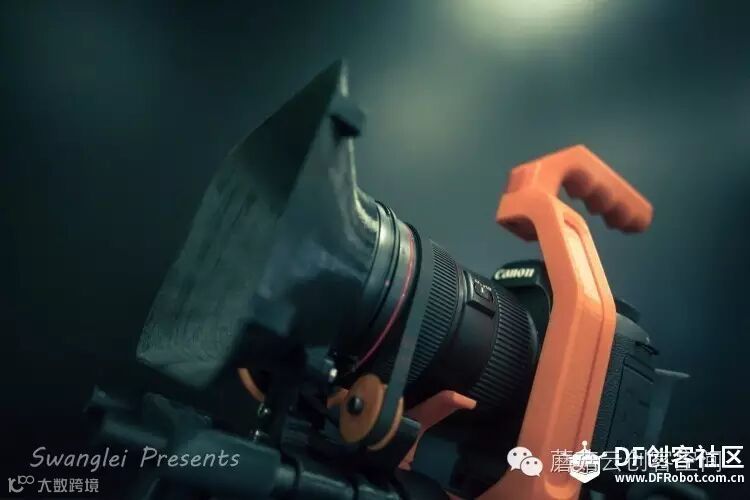

这是王大师的第二个作品—— 3D 打印 Canon 5D3/5DS/5DSR摄像肩扛。

蘑菇君不想和你废话并向你扔来一大堆干货！小伙伴们，小板凳搬好了吗？王大师，开讲啦~

王大师：

      好作品不需要包装，该是好作品它就是好作品~看过我用这个设备的小伙伴们都觉着好屌，好吧，其实我自己也这么觉着~我都跟别人说，这是我最骄傲的自己设计的3D打印模型。因为它完全能满足肩扛的工作需要，而且最重要的是几乎完全是3D打印的！！！3D打印的！！！3D打印的~~~~~~玩拍视频的可以自己大淘宝逛一逛，随便搜一搜一整套肩扛都多少钱，最最便宜的也要两千多，贵的一两万都有~~~然而谁叫我是做3D打印研发的呢，这点简单的结构，在我眼里完全是可以直接3D打印的么！那还等什么，自己做，又省了好几千的钱，还可以宣传自己，作为王大师，怎么可能错过这个炫耀的机会呢？？？对吧。。。

    其实这个设计几个零件是核心，或者说相对来说有点麻烦的。一个是相机的快装板夹持结构，一个是可调节的镜头拖，一个是可调节高度的镜头遮光斗，还有一个就是最麻烦的手动跟焦器。在后面的零件介绍，我会简单描述一下设计的经过还有经验分享，大家可一定好好研究。。。看别人设计不要看完图就完了，从中学习才是最重要的~

  好，先来些详细的零件图，我是用Solidworks设计的，这个好多人都知道的，所以经常有人问那个建模软件好用，我都是推荐这个软件。什么好用啊，简单啊，界面啊都是浮云。。。做硬件设计的，用这个软件我觉着是早晚的事。。。好吧，我又说废话了。。。上图！

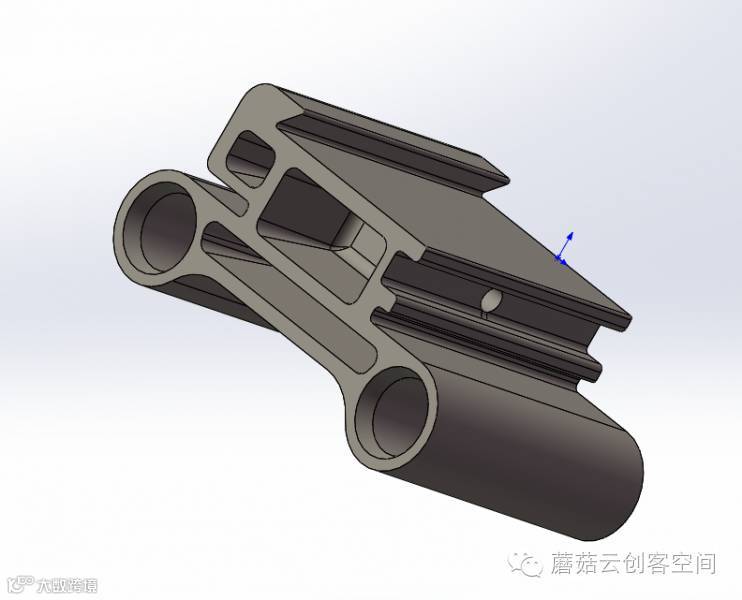

    快装板底座，啦啦啦，叫法可能不专业，不过我想也是半专业的吧！简单来说就是夹持快装板的底座，底下的两个12mm内径长孔是穿过12mm外径碳纤管的，两根碳纤管距离60mm。上面夹持结构的中间有个4mm内径的长孔，是用来夹紧快装板的，安装的时候是用一颗M4*50mm螺丝粘在里面的。

    快装板底座另外一部分零件，快装板夹持盖，同样中间那个4mm的孔就是穿过前面说的螺丝的，另外一端用一个M4的蝴蝶螺母做快速夹持快装板。当然了这样设计是因为比较便宜，而且最重要的是手头上有这几个现成的零件，不用去买了。我是知道有快拆螺母这种东西卖的，懒得买了。。。。。

*****************************************************************************************

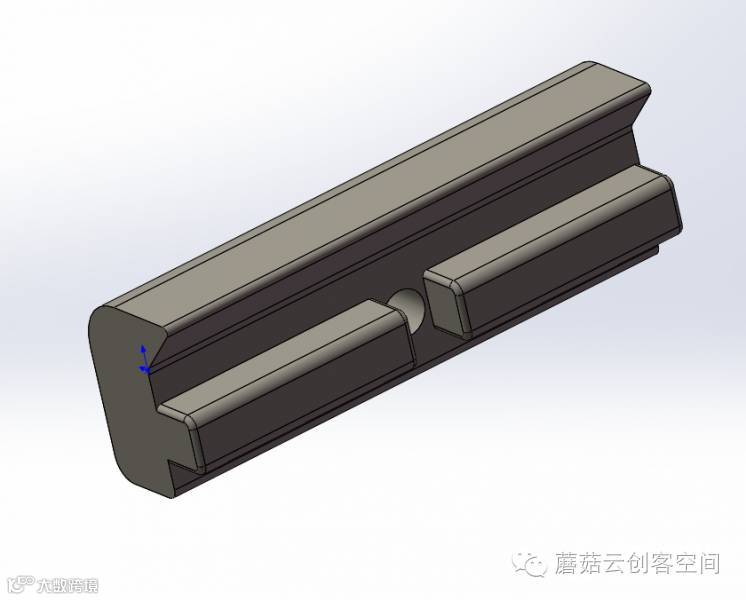

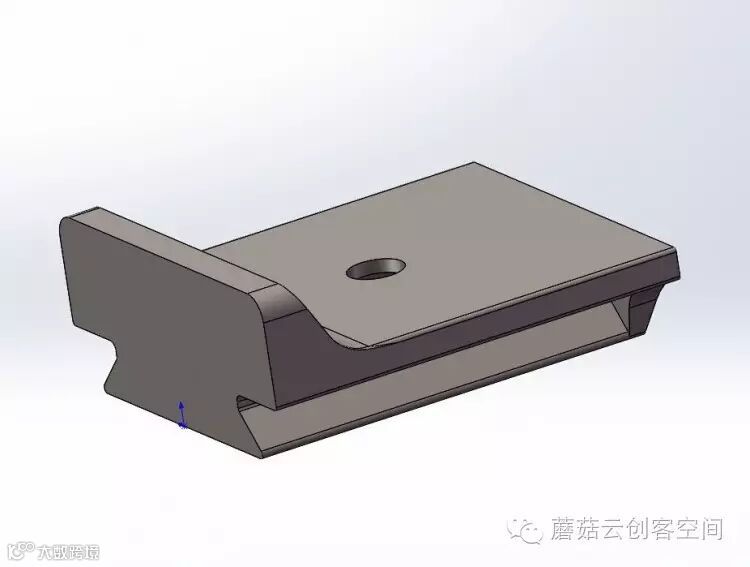

    这个就是相机的快装板了，后面的凸起部分是专门适用5D3/5DS/5DSR相机的，其他相机适不适用并不知道，也不在乎，开玩笑了，如果有需要，这个特征去掉，就可以适用所有的相机了，不过有这个特征，能够保证相机安装与快装板垂直，不会说因为底部安装一个螺丝，如果拧松了，相机就会晃来晃去的！同时快装板插槽前端是有限位块的，保证相机在滑入快装板底座的时候滑出去。。。

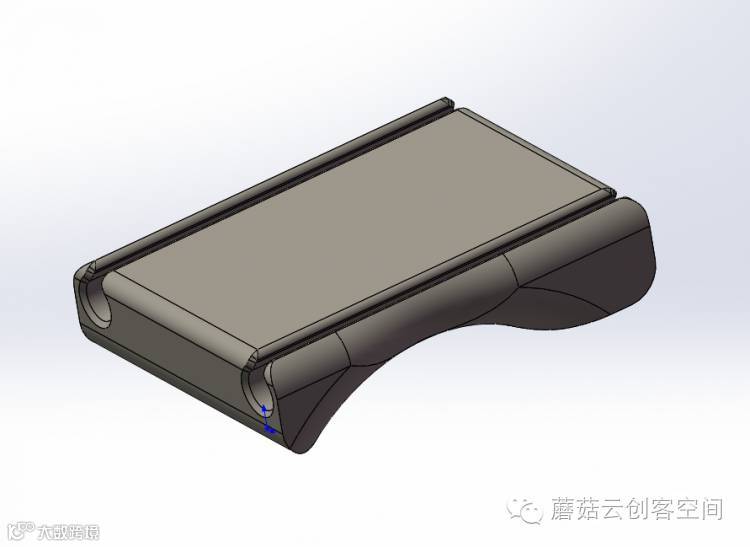

    肩扛，肩托，怎么解释呢？这个不用解释吧，就放在肩膀上的。。。。中间穿两根碳纤管，其实最好是在后面再放点重物，平衡相机的重量，专业肩扛都是这么做的。。。有些肩扛上面是放电池，就起到了平衡作用。。。。哈哈，不过很多人都有这个疑问吧！都已经够重了，还要加额外的重量，不是没事闲着么！~那我只能告诉你，装逼就要装到位，越重你就越牛逼~哈哈哈，的确也是这个样子的啦！你看那些电影摄影师，拿的什么Red或者更高端的摄影机，上面一堆线一堆这个插那个插，监视器什么的。。。。显得巨屌巨专业~

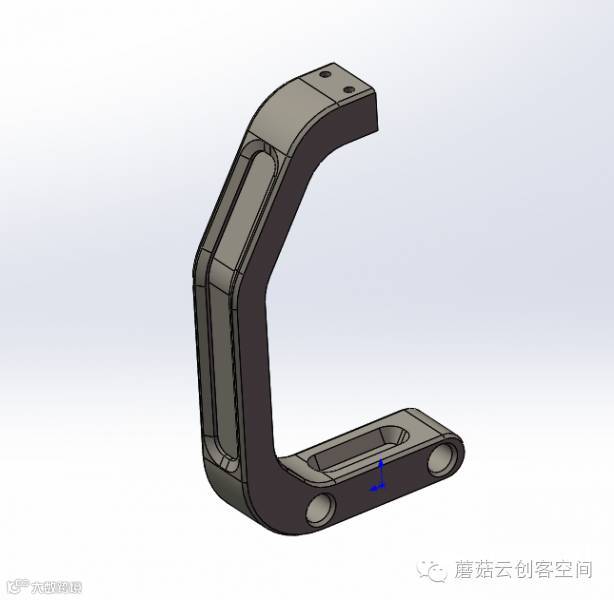

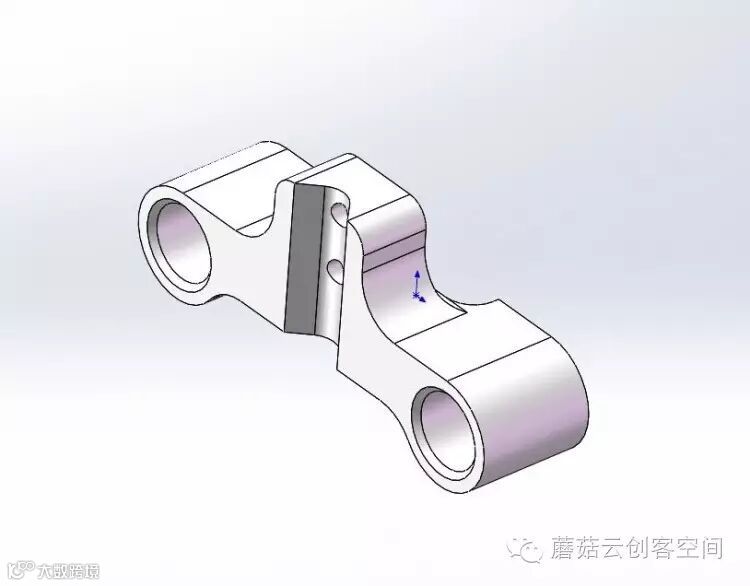

    这个零件呢，功能是连接肩托和相机主连接杆，因为我们需要把相机放在眼睛前面，而不是歪着脖子看屏幕。。。所以这个零件就是偏移肩托的固定杆和相机主轴连接杆。这个需要两个，结构强度需要。。。

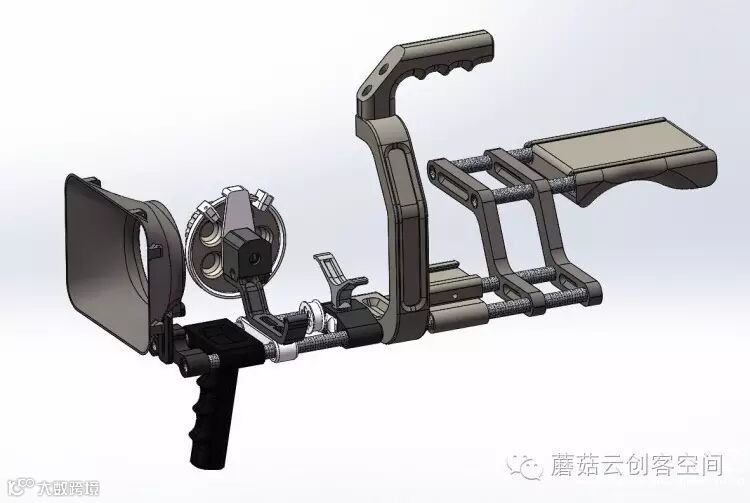

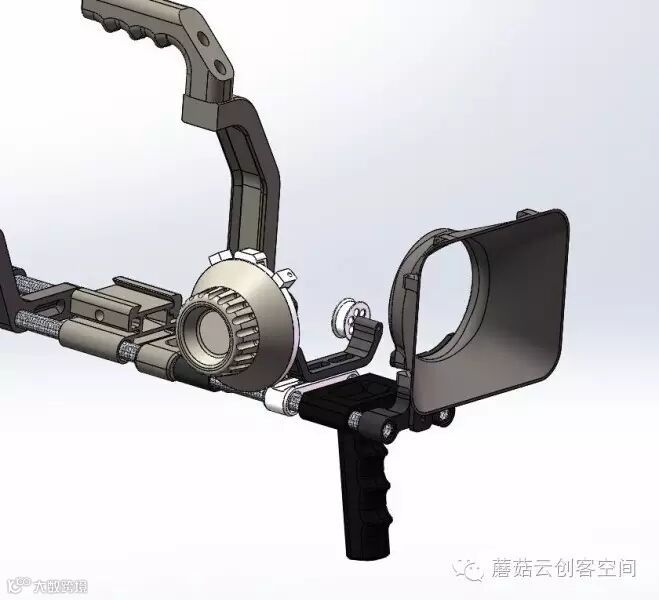

    相机手提连接座，上面会固定另外一个手柄。大概就是为了不拍摄或者低机位拍摄的时候需要做手提动作的时候用的~这个零件的具体安装位置可以看教程最后的组装图，具体相机有些差异，可以适当调整位置。。。随机应变一下。。。

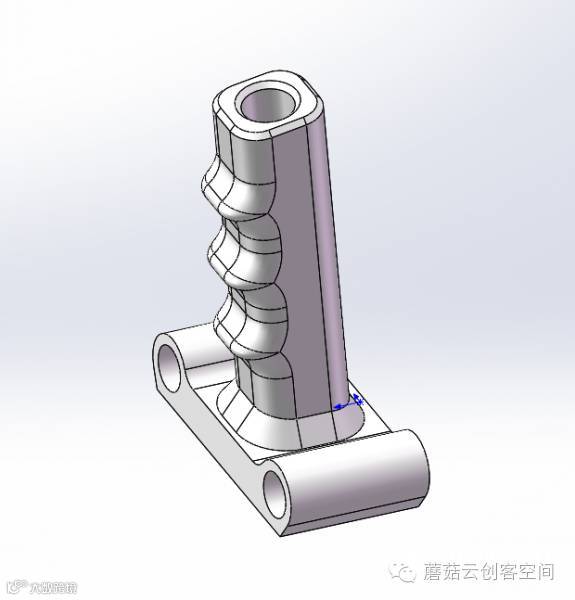

    手柄，这我也不用解释了吧，难道我要讲根据我的手指粗细，手的宽度，定制化手柄？？？好吧，的确也是这样，如果你手细，拿起来感觉不舒服，那我只能说谁叫你手那么细。。。同理，用户只能手跟我差不多大，送你一个抠鼻子表情。。。开玩笑了，如果需要，其实那部分特征都是可以去掉的吗。。。也比较简单，包括另外要定制化设计，都是很简单的，没多难！

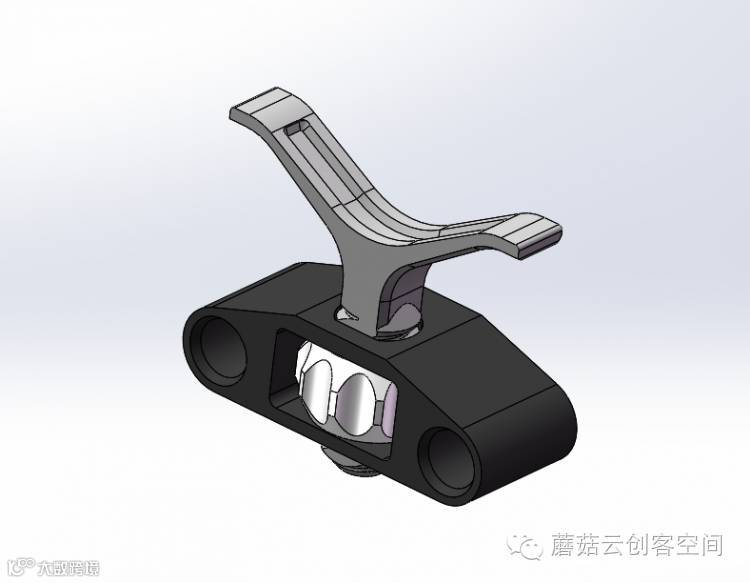

    这个零件呢，是镜头托底座，下面的零件是要先塞进中间的方孔的，然后再下面的镜头托零件旋进螺母。那么怎么适应不同的镜头呢，大体来说就是通过调节螺母，使得镜头托上下移动，以起到支撑镜头的作用。实际安装，螺纹之间的配合是稍微有一点点紧的，可能我公差控制的比较近吧~如果手拧不动的话，用个什么工具在螺母上敲一敲，使它一点点转动就可以了~一般用5D3的都是用红圈24-70的吧。。。我这套设备也主要是为这个配置设计的。。。。我当然看到别人用我这套设备给他自己的相机使用，那我是最高兴的了！！！

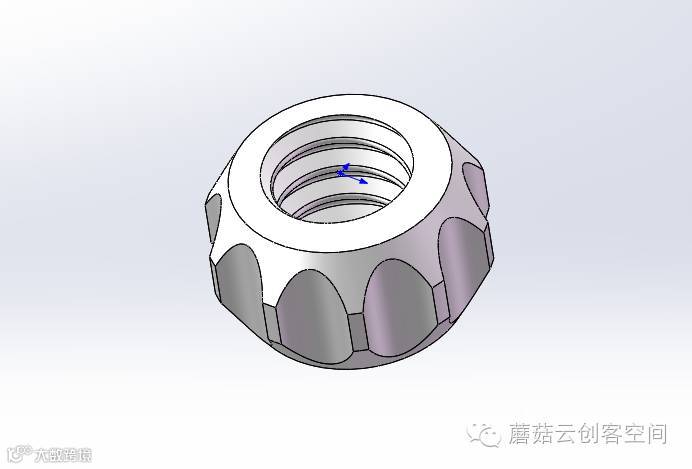

螺母

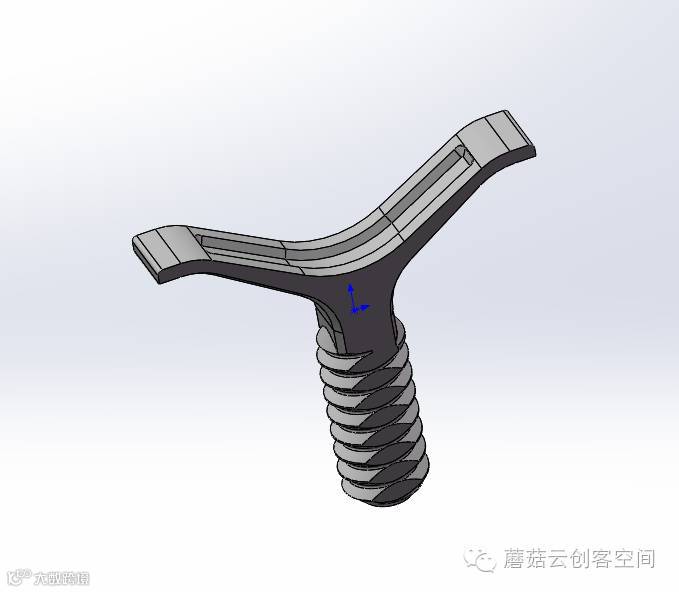

镜头托

*****************************************************************************************

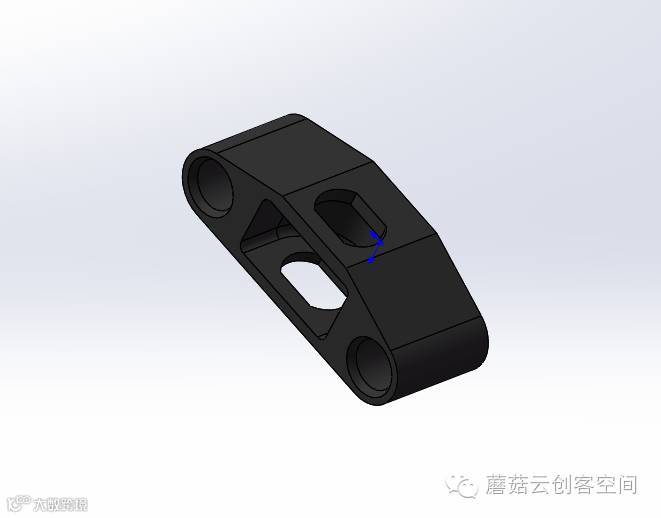

    遮光斗固定座，中间竖直有两个4mm的孔，是用来固定遮光斗支撑架的，同时也是可以调节遮光斗的高度的，最后锁住这两颗螺丝就可以固定了！

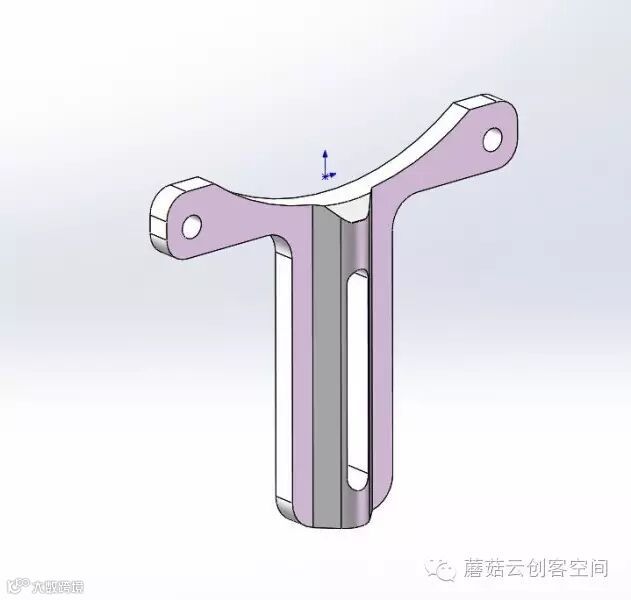

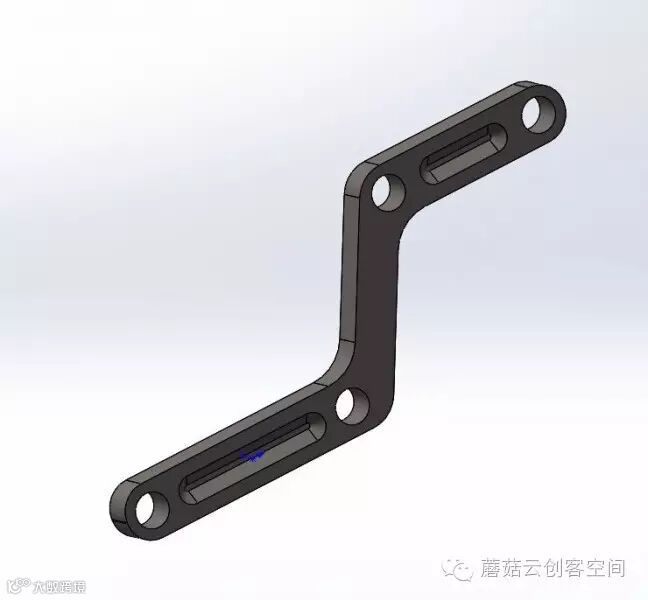

    遮光斗支撑架，与遮光斗的安装，用两颗M4的普通螺丝就可以固定了。

****************************************************************************************

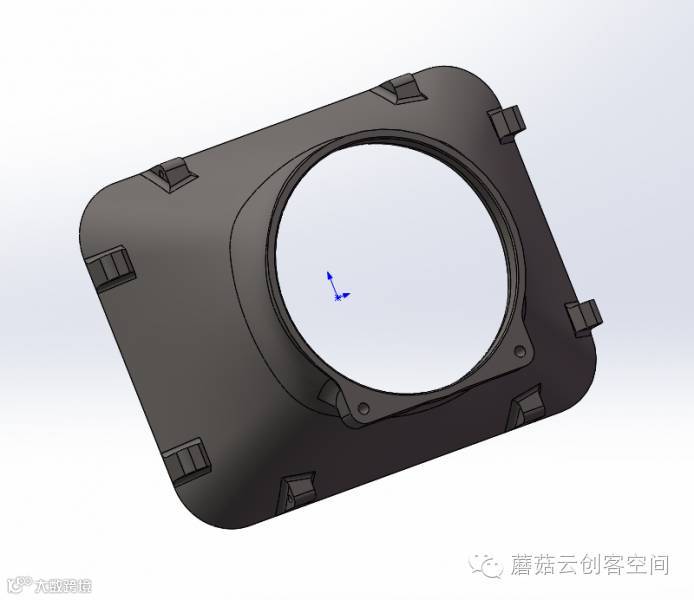

    镜头遮光斗，说实话，这个零件还没有完成，因为前面其实是需要四片或者六片碳纤维板的，最近还没空做，不过还好就是这个零件我已经打印出来了~~~同样这个遮光斗的设计也是只兼容24-70镜头的，或者是说85mm直径的镜头前端的。

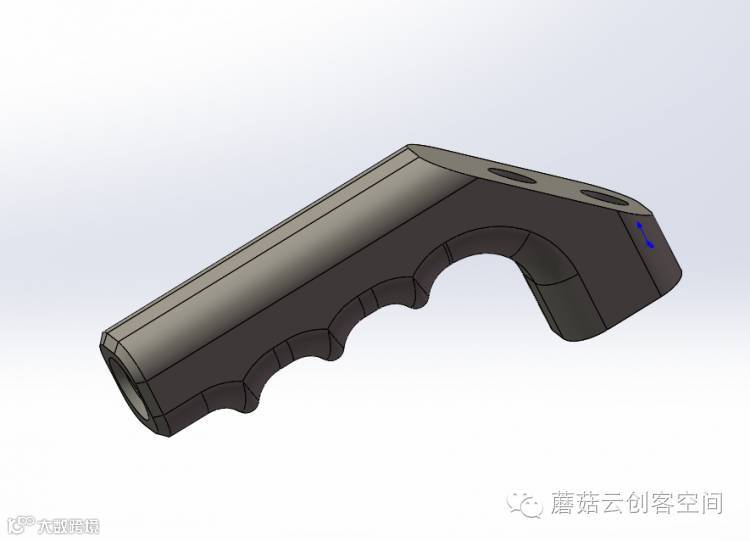

    手持手柄，我自己喜欢用左手去抓持手柄，右手去控制后面要讲到的跟焦器。。。虽然这个被别人说，但我自己设计的，我想那个手抓就怎么安装！~~~老子任性~不过话说回来，想怎么安装，左手抓哪个右手抓哪个都是可以调的吗。。。。诶。。。。无聊。！~

    这个零件其实是我在还没有相机监视器的之前做的，因为当时没有考虑要做这个零件，也自然就没有考虑跟快装板的连接，所以相机后显示屏的遮光罩是用AB胶跟遮光罩固定的！底下的凹槽跟快装板是对应的，只要平放，就可以很容易粘起来，而且强度也挺好的，不用担心！

    后面，我还会给大家专门分享一下我的跟焦器的设计，因为这个零件虽然不是特别完美，但是第一版做得这么成功，我挺满意的！！！后面蛋疼了，再改吗~~~

    PS:还有监视器，监视器的固定我目前还没时间理，不过比较简单了~~~找个两三个小时就完成了
