本期开放夜我们邀请了

B站UP主John_RUI （王瑞）

在线上分享建模技巧与心得

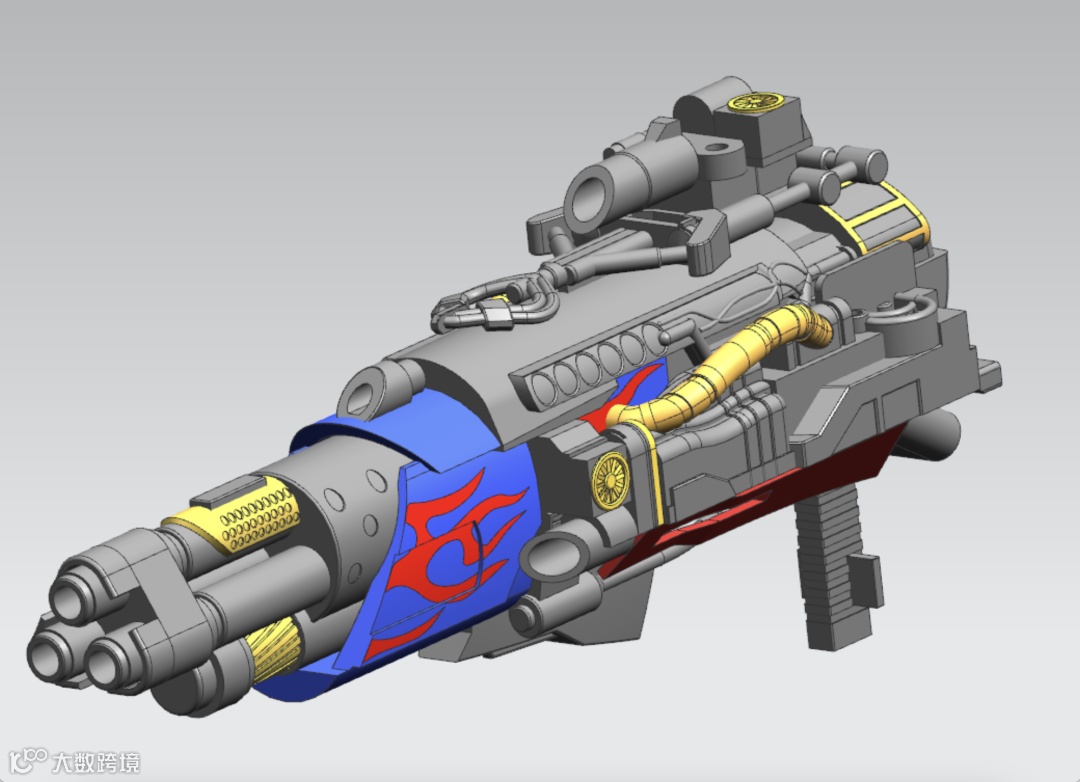

自学建模

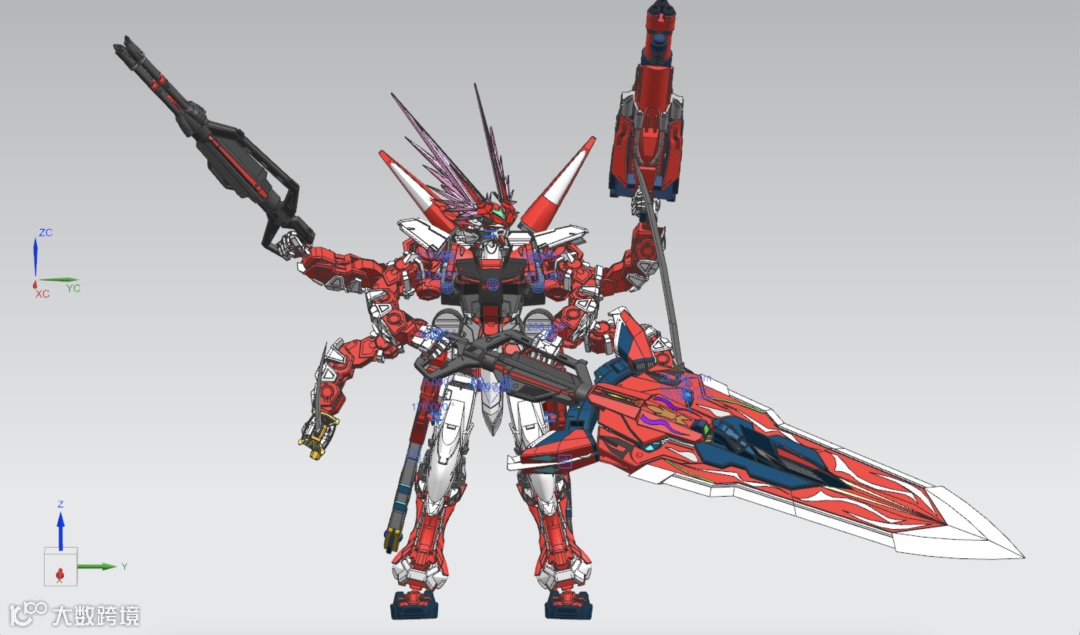

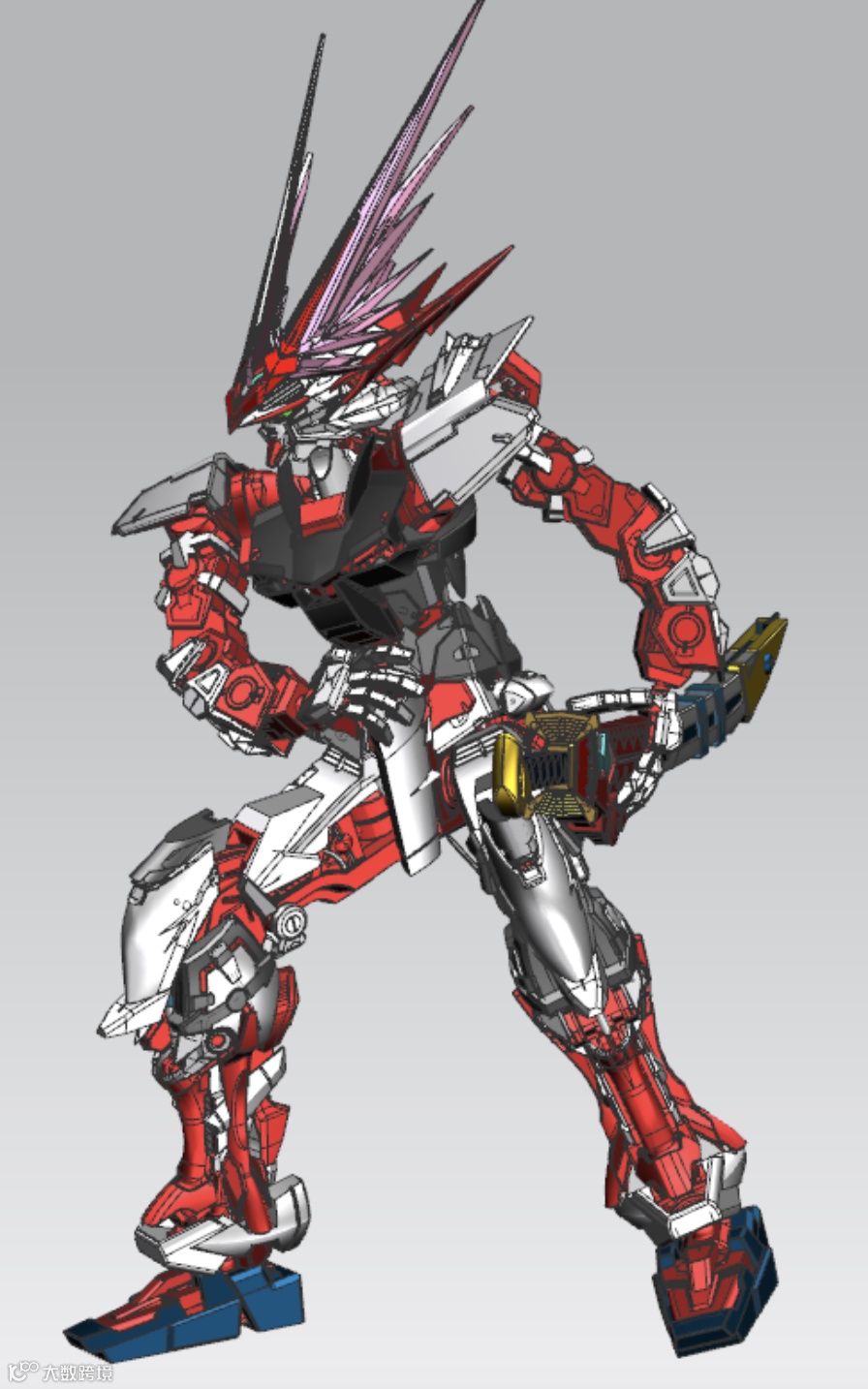

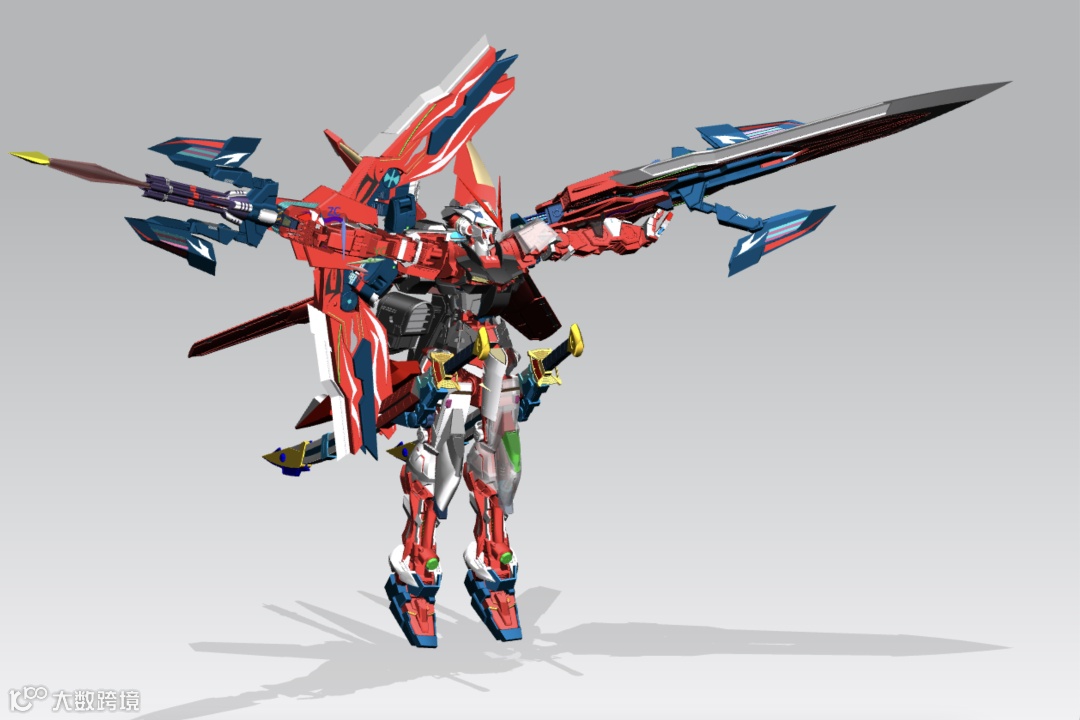

1:1还原高达模型

这位宝藏UP主将在本期开放夜

将把抽象的建模具像化

还会有现场建模演示等你来看哦～

:01

建模软件知多少

建模软件有很多

我们应该先明确建模的意图

有目的的选择建模软件

RUI将从两个角度：

3D打印和单纯建模做渲染

为大家推荐建模软件

3D打印

3D打印：可以直接使用工业建模软件，比如UG、Catia、Solidworks等，它们都是基于函数建模，建模的方式偏参数化，比较适合用于工业生产和3D打印。

UG（Unigraphics NX）是Siemens PLM Software公司出品的一个产品工程解决方案，它为用户的产品设计及加工过程提供了数字化造型和验证手段。Unigraphics NX针对用户的虚拟产品设计和工艺设计的需求，以及满足各种工业化需求，提供了经过实践验证的解决方案。UG同时也是用户指南（user guide）和普遍语法（Universal Grammar）的缩写。

这是一个交互式CAD/CAM(计算机辅助设计与计算机辅助制造)系统，它功能强大，可以轻松实现各种复杂实体及造型的建构。它在诞生之初主要基于工作站，但随着PC硬件的发展和个人用户的迅速增长，在PC上的应用取得了迅猛的增长，已经成为模具行业三维设计的一个主流应用。

CATIA是法国达索公司的产品开发旗舰解决方案。作为PLM协同解决方案的一个重要组成部分，它可以通过建模帮助制造厂商设计他们未来的产品，并支持从项目前阶段、具体的设计、分析、模拟、组装到维护在内的全部工业设计流程。

CATIA在设计与工程软件中占有最多的市场份额。这来源于其如此强大的客户来源和军工背景。与其竞争对手相比，CATIA的优势在于赏心悦目的界面，易用而强大的功能，在汽车、航空航天、造船等专用行业强大的功能支持等，IT老大IBM的全球销售合作。

Solidworks

SolidWorks是达索系统（Dassault Systemes ）下的子公司，专门负责研发与销售机械设计软件的视窗产品，公司总部位于美国马萨诸塞州。

Solidworks软件功能强大，组件繁多。Solidworks有功能强大、易学易用和技术创新三大特点，这使得SolidWorks 成为领先的、主流的三维CAD解决方案。SolidWorks 能够提供不同的设计方案、减少设计过程中的错误以及提高产品质量。SolidWorks 不仅提供如此强大的功能，而且对每个工程师和设计者来说，操作简单方便、易学易用。

建模渲染

建模渲染：可以用多边形建模软件，比如maya，blender，3dmax等，我在这块儿也是新手，用的是maya，但还是推荐使用blender，很多认识建模的大佬都比较推荐blender。材质贴图可以选用Substance Painter。

Autodesk Maya是美国Autodesk公司出品的世界顶级的三维动画软件，应用对象是专业的影视广告，角色动画，电影特技等。Maya功能完善，工作灵活，制作效率极高，渲染真实感极强，是电影级别的高端制作软件。

Maya售价高昂，声名显赫，是制作者梦寐以求的制作工具，掌握了Maya，会极大地提高制作效率和品质，调节出仿真的角色动画，渲染出电影一般的真实效果，向世界顶级动画师迈进。

Maya 集成了Alias、Wavefront 最先进的动画及数字效果技术。它不仅包括一般三维和视觉效果制作的功能，而且还与最先进的建模、数字化布料模拟、毛发渲染、运动匹配技术相结合。Maya 可在Windows NT与 SGI IRIX 操作系统上运行。在市场上用来进行数字和三维制作的工具中，Maya 是首选解决方案。

Blender是一款免费开源三维图形图像软件，提供从建模、动画、材质、渲染、到音频处理、视频剪辑等一系列动画短片制作解决方案。

Blender拥有方便在不同工作下使用的多种用户界面，内置绿屏抠像、摄像机反向跟踪、遮罩处理、后期结点合成等高级影视解决方案。Blender内置有Cycles渲染器与实时渲染引擎EEVEE。同时还支持多种第三方渲染器。

Blender为全世界的媒体工作者和艺术家而设计，可以被用来进行三维可视化，同时也可以创作广播和电影级品质的视频，另外内置的实时三维游戏引擎，让制作独立回放的三维互动内容成为可能（游戏引擎在2.8版本被移除）。

3D Studio Max，常简称为3d Max或3ds MAX，是Discreet公司开发的（后被Autodesk公司合并）基于PC系统的三维动画渲染和制作软件。其前身是基于DOS操作系统的3D Studio系列软件。在Windows NT出现以前，工业级的CG制作被SGI图形工作站所垄断。3D Studio Max + Windows NT组合的出现一下子降低了CG制作的门槛，首先开始运用在电脑游戏中的动画制作，后更进一步开始参与影视片的特效制作，例如X战警II，最后的武士等。

Substance painter软件是一款功能强大的3d纹理贴图软件，该软件提供了大量的画笔与材质，用户可以设计出符合要求的图形纹理模型，软件具有智能选材功能，用户在使用涂料时，系统会自动为您匹配相应的设计模板，非常实用；substance painter提供了nvidia iray的渲染和yebis后期处理功能，用户可以直接通过该功能增强图像的效果。

:02

建模tips

素材准备

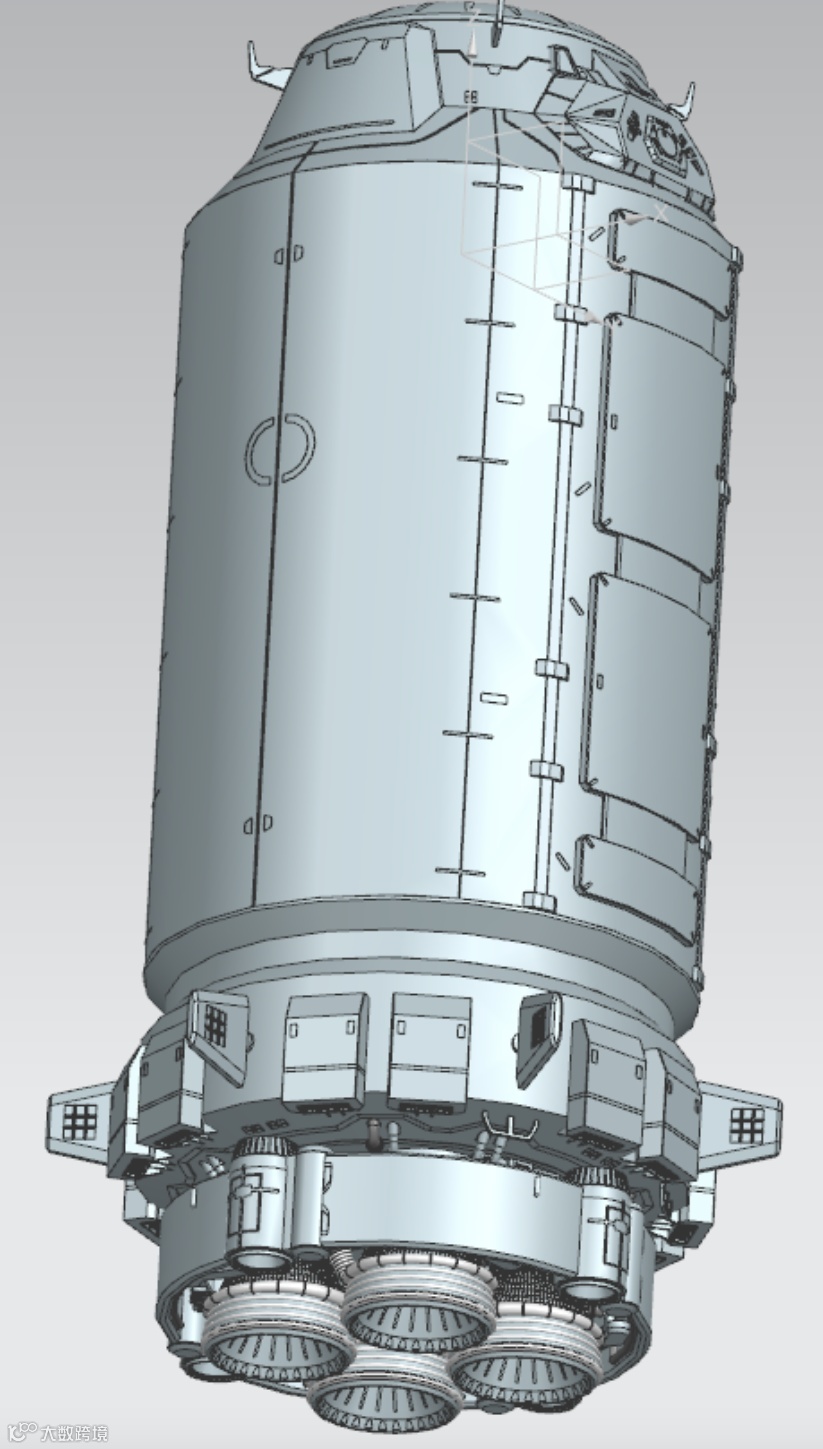

首先可以从设定图入手，确定整体的结构。设定图上部分未展示的细节可以从动漫或者电影中获得，还可以参考相同类型的设定图，比如设定图中有发动机，就可以参考土星五号发动机或者其他型号的。

如何确定比例

一种方式是当我们有了参考图之后，可以将图片打印出来或者直接用手机、pad的屏幕呈现，然后用直尺确定整体的比例。另一种方式是如果我们有三视图，可以用UG的光栅图像，将三视图放在建模场景里面直接用作参考。

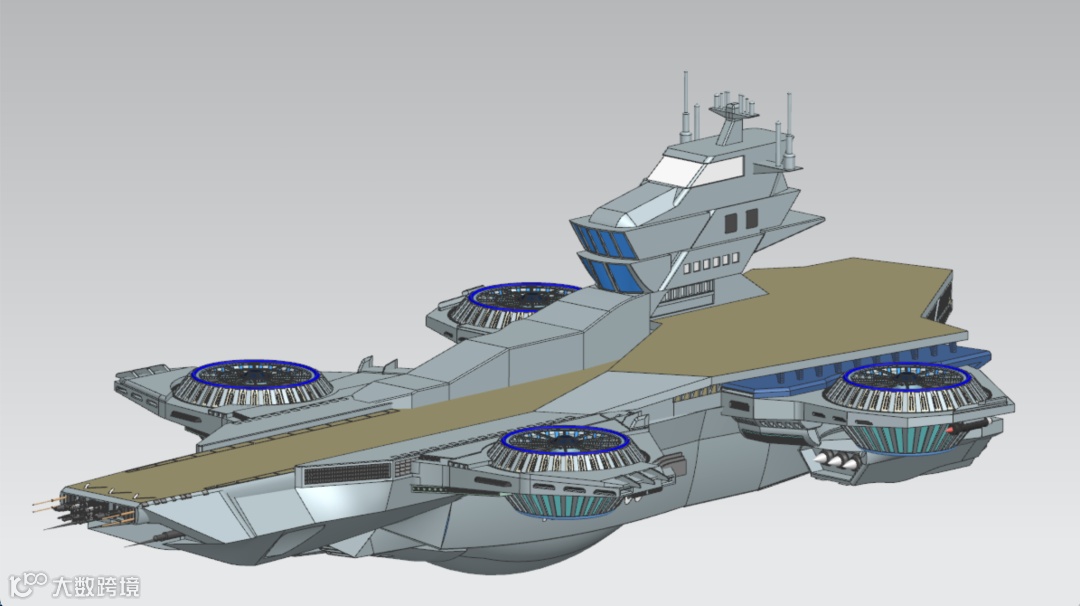

复杂模型从何入手

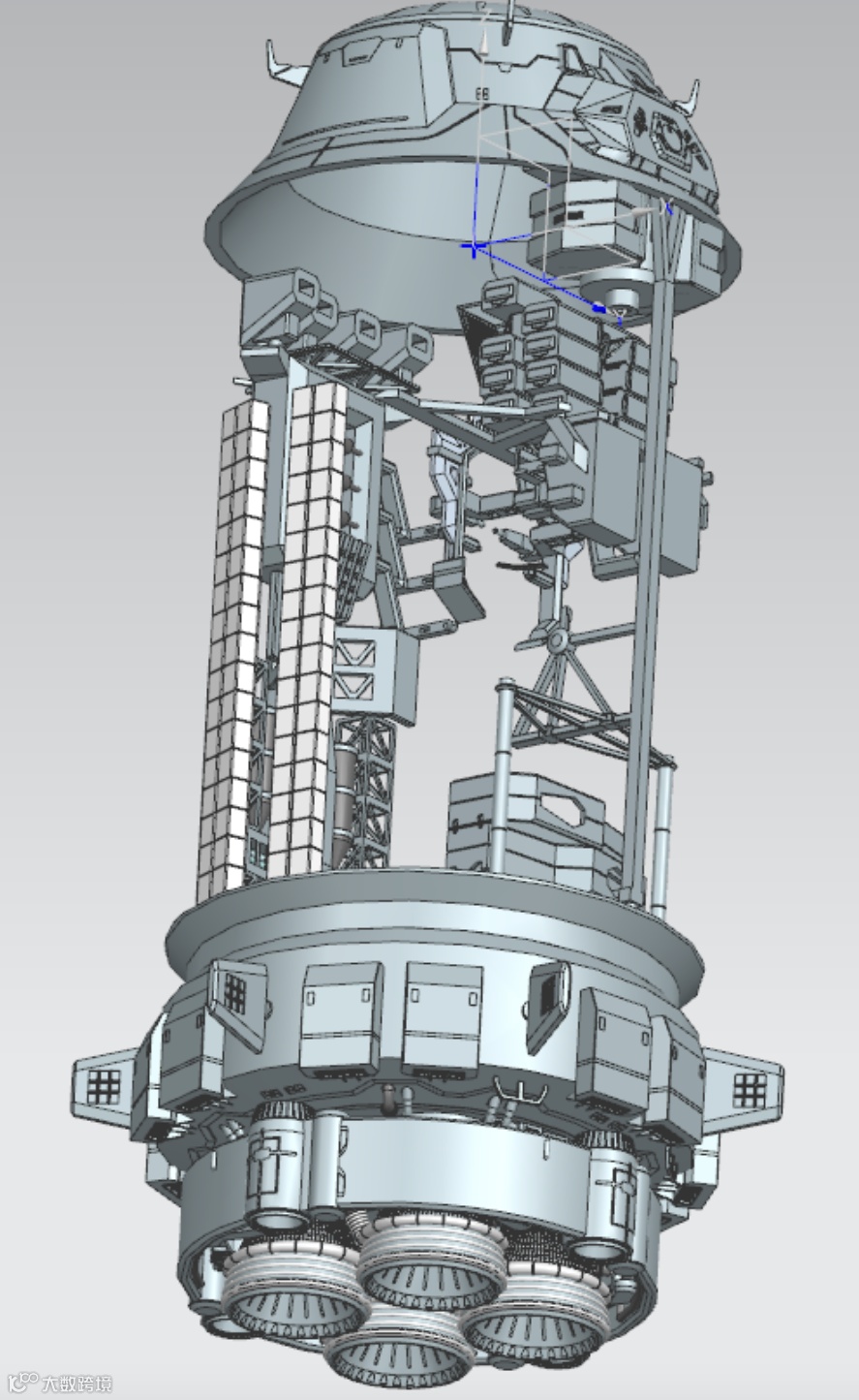

有些模型结构会有许多复杂的细节，我们刚开始建模时，只需要关注模型的总体结构，先把大结构做出来，然后再由浅入深，慢慢做小细节，坚持一个原则：模型结构先总体再细节，模型细节先大到小。

联动结构如何制作

首先需要具备一些简单的机械设计的知识，然后我们再从建模角度出发。建模的时候可以先把整个联动机构做出来，如果过于复杂，就需要前期确定尺寸，不然会出现运动冗余的情况（就是联动会卡壳）。整个联动做出来了之后（记住备份一个文件），去掉模型的参数，将每个联动结构分离成一个文件，最后用装配功能组装起来，通过移动某个驱动结构查看整个联动的效果。
