【回顾373期】开源！自制精致的M5Pi | UP主分享开源项目从0到1制作过程

1月20日，晚19:30开放夜如期到来

本周开放夜我们邀请到硬件工程师刘波来到蘑菇云的直播间给大家分享自制的开源项目——M5Pi.

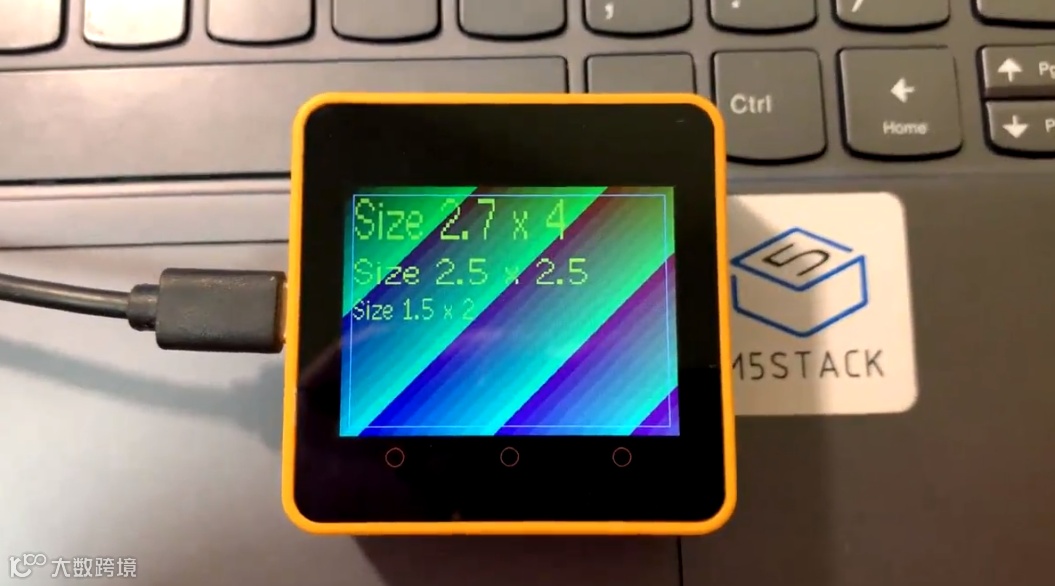

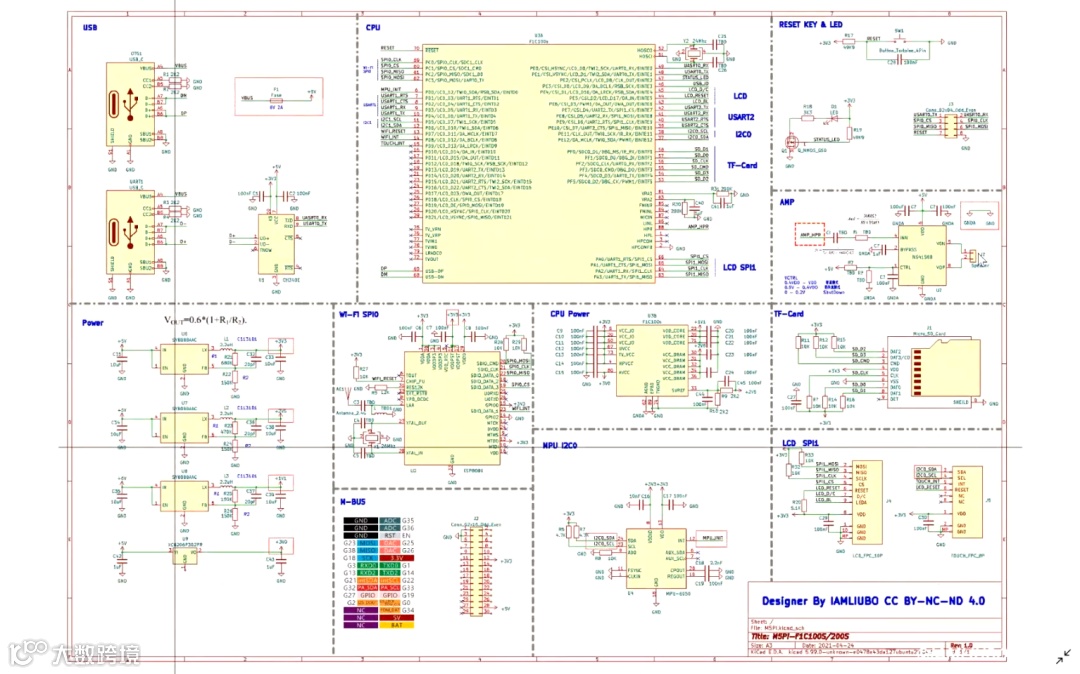

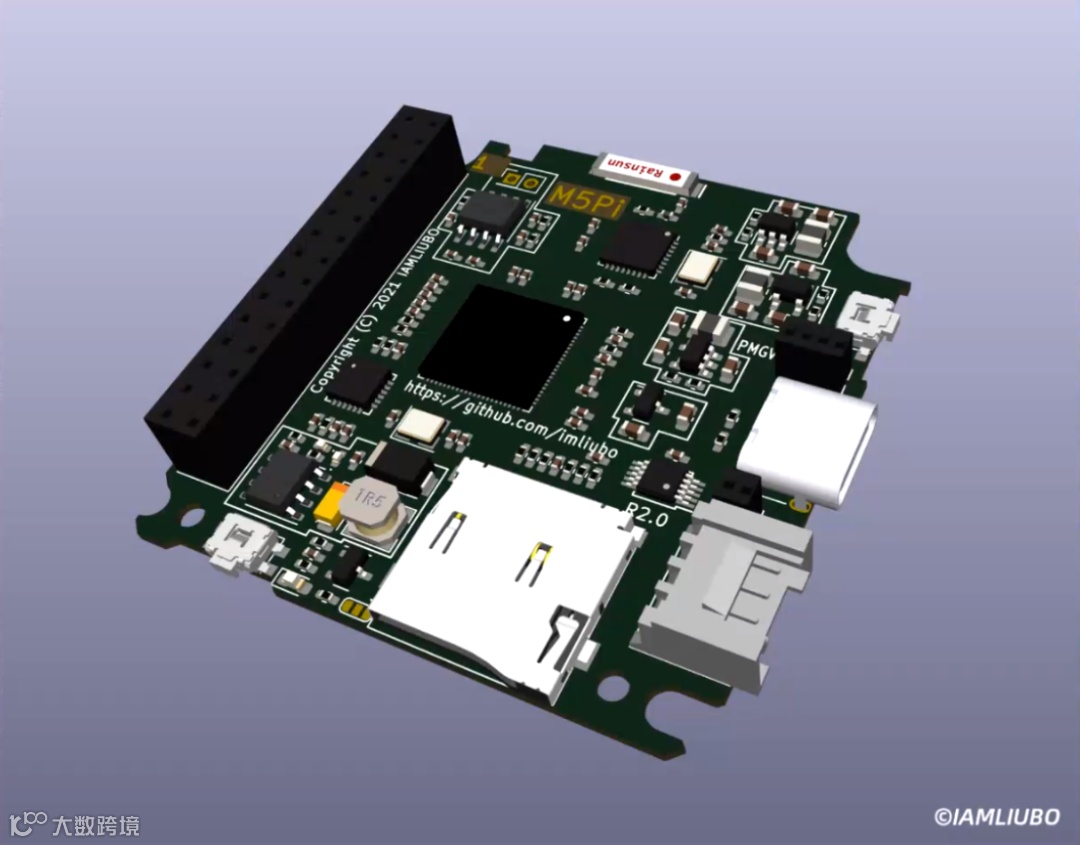

自制的M5Pi基于全志科技的F1C200s，内置DDR芯片。画板时即使不顾及高速电路部分也可以简单实现一些想法。板载MPU6050姿态传感器与一块320×240分辨率的2寸全贴合电容触摸显示屏。同时还带有一个1W的小喇叭可以播放声音，Wi-Fi采用ESP8089。

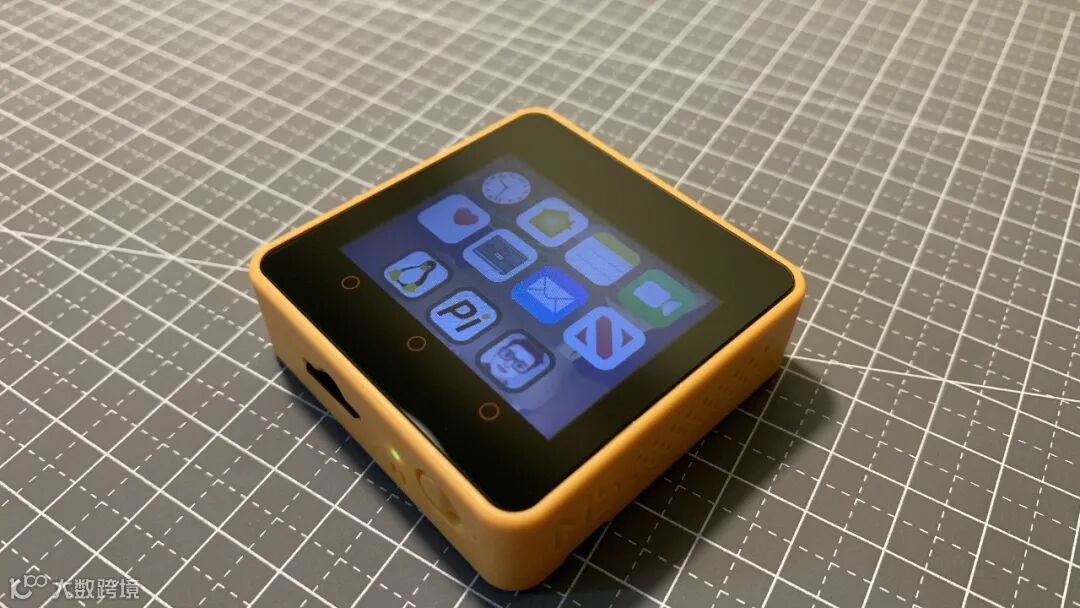

最重要的是它拥有精美的外壳，所以被刘老师称为最精致的Pi。

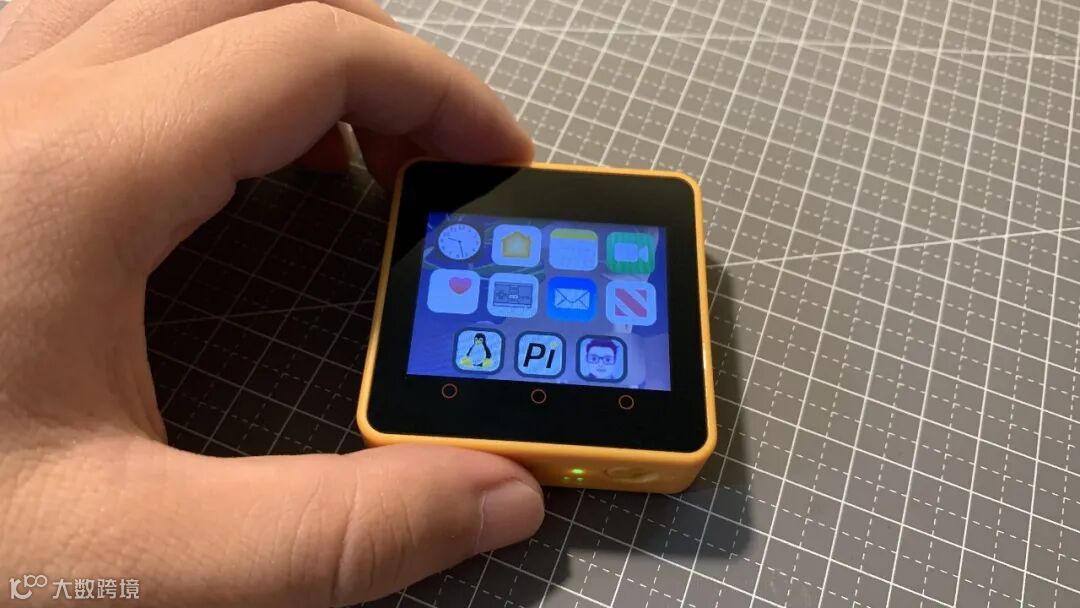

GUI是模仿苹果ios。

刘波老师从18年开始接触硬件，从单片机上手。慢慢到嵌入式Linux、树莓派、香橙派、荔枝派等等。直到看到稚晖做的小电脑，激起了刘老师极大的兴趣，从此制作M5Pi的想法深入刘老师的心。

由于身边人没有相关经验，从20年起刘波老师就凭借在各大平台获取的干货知识，在摸索与探究中一步步前行。

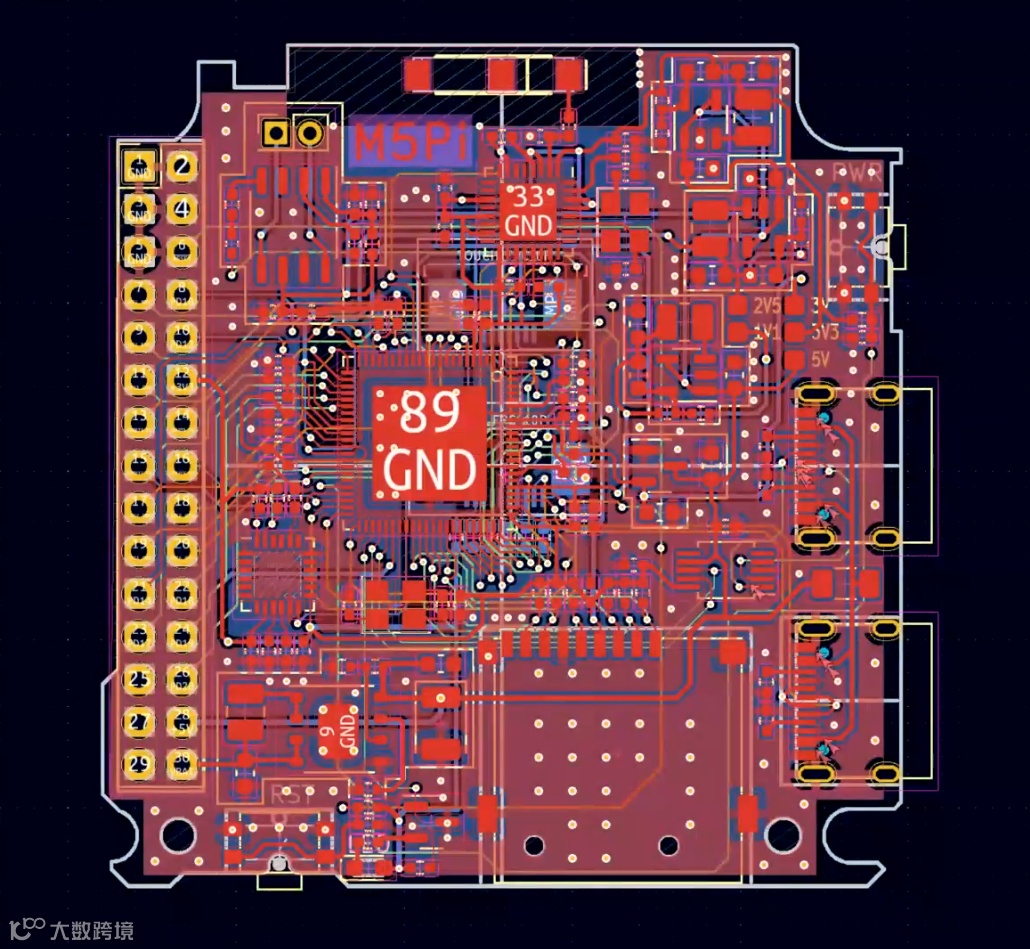

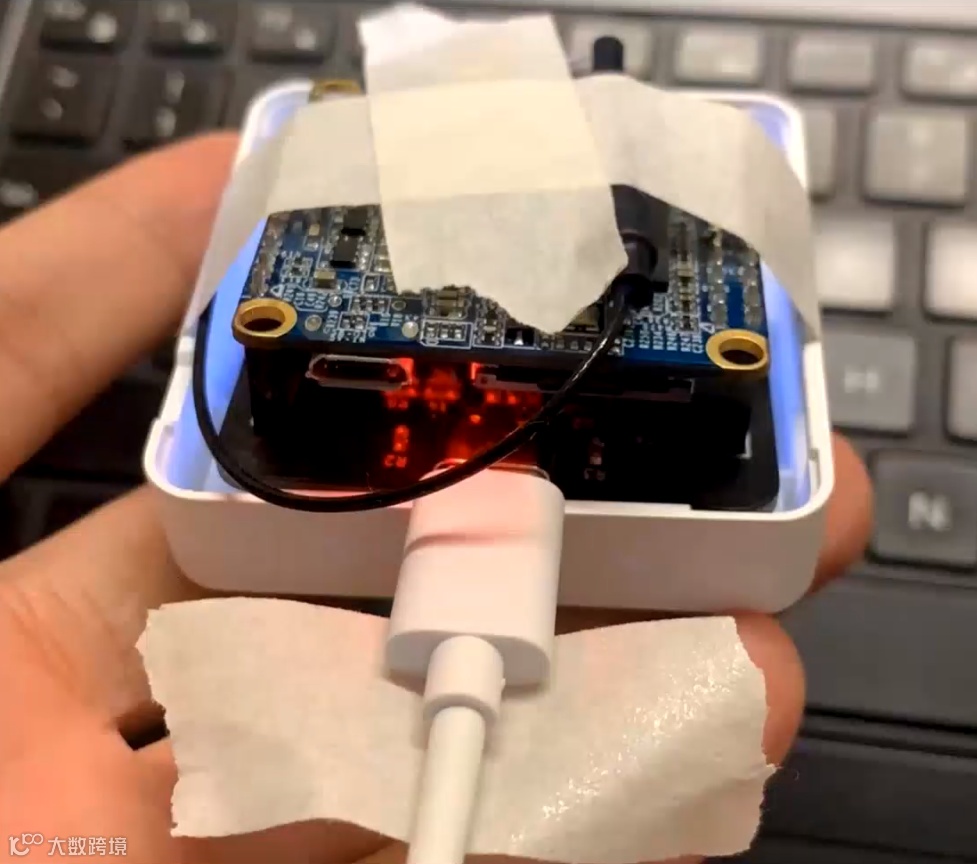

M5Pi难度偏高，需要画六层板左右。所以刘老师选择以套壳方式实现。由于内部硬件尺寸与现有外壳不符，背面沾满了胶带。就是这样一个有点“惨不忍睹”的小设备成为了M5Pi最初始的原型。

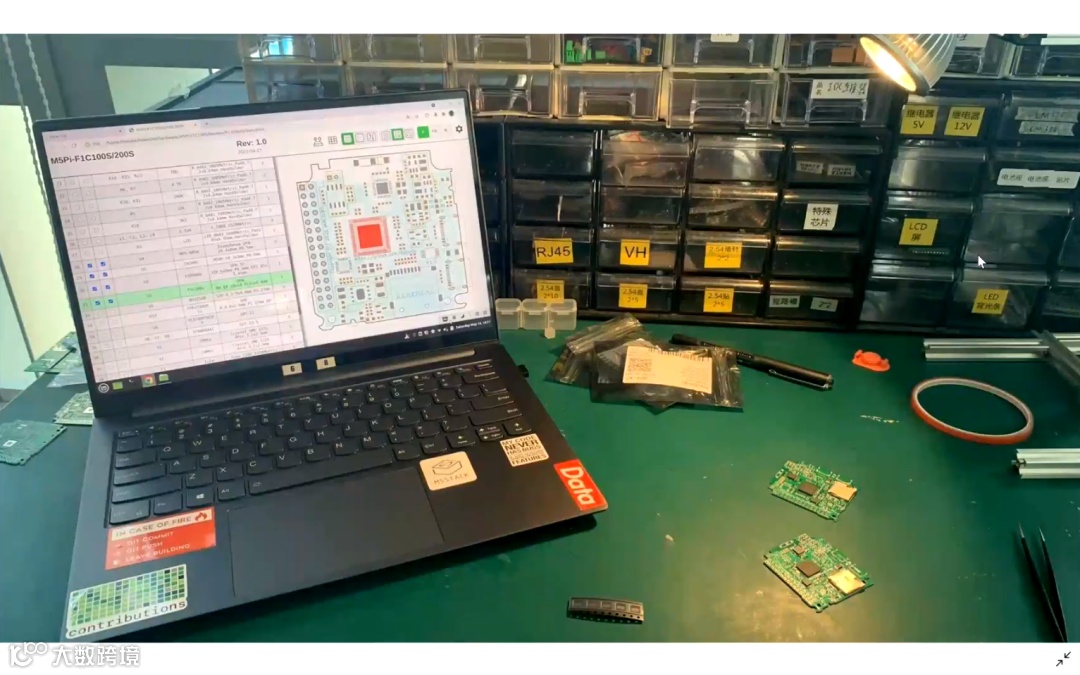

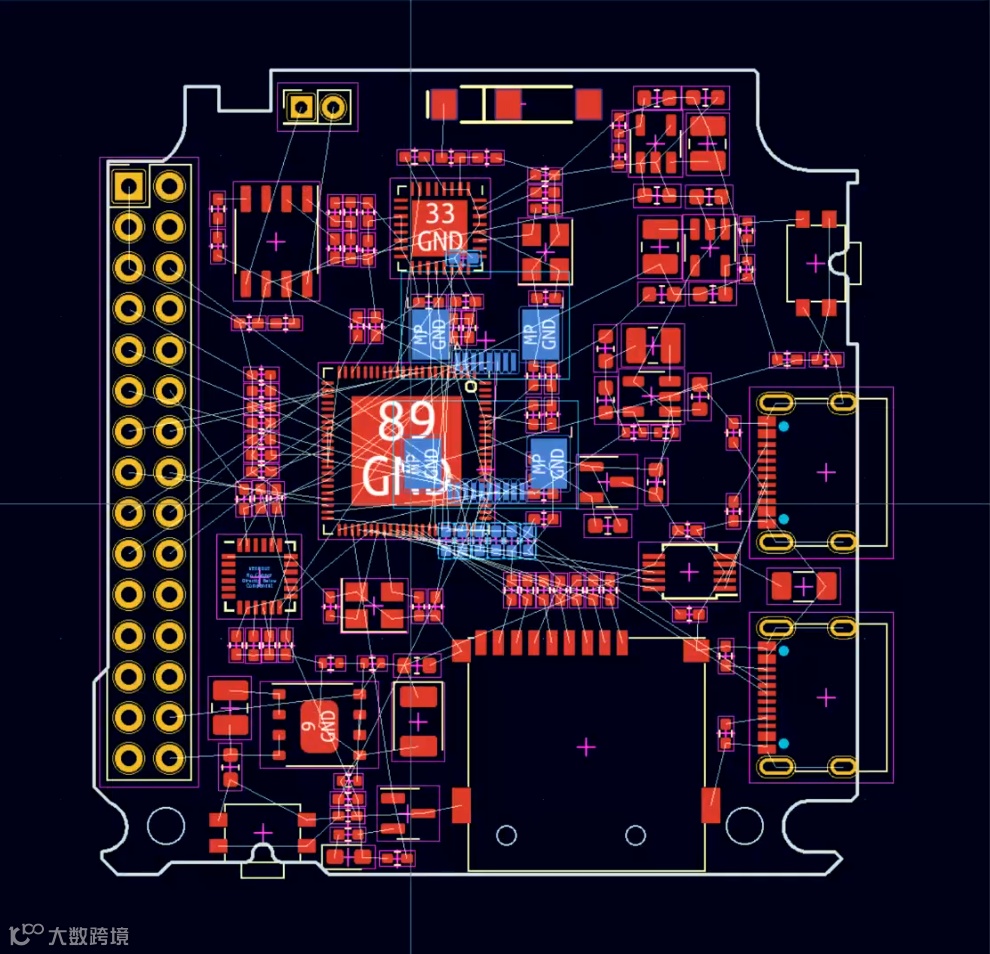

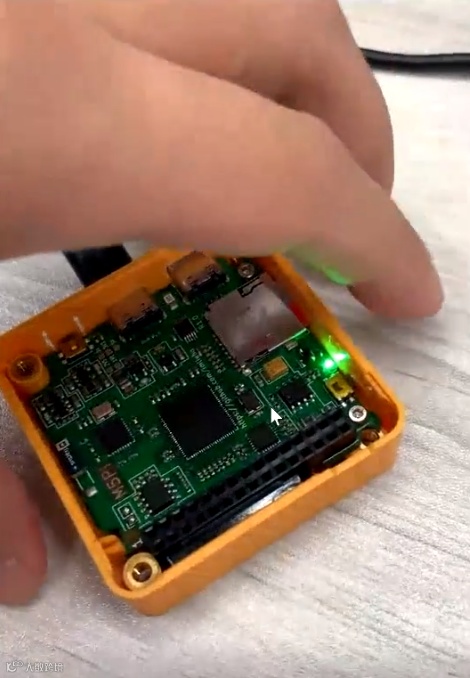

在NanoPi跑起来后，刘波老师采用了更高性能的F1C进行尝试，过程中有出现触摸与LED画反的小插曲。通过不断的出现问题、解决问题，成功制作出了第一版M5Pi。

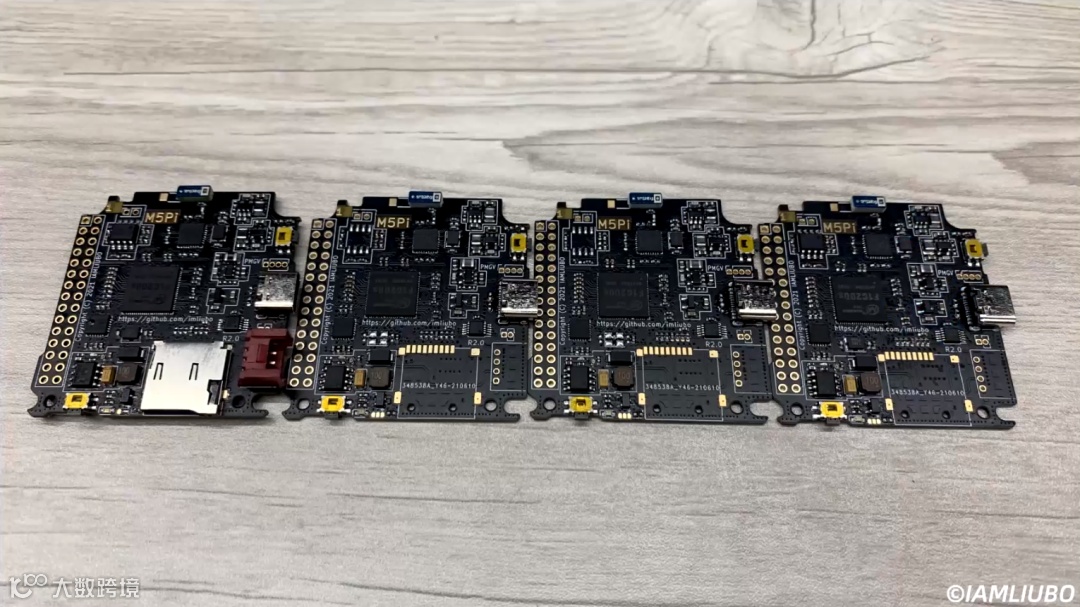

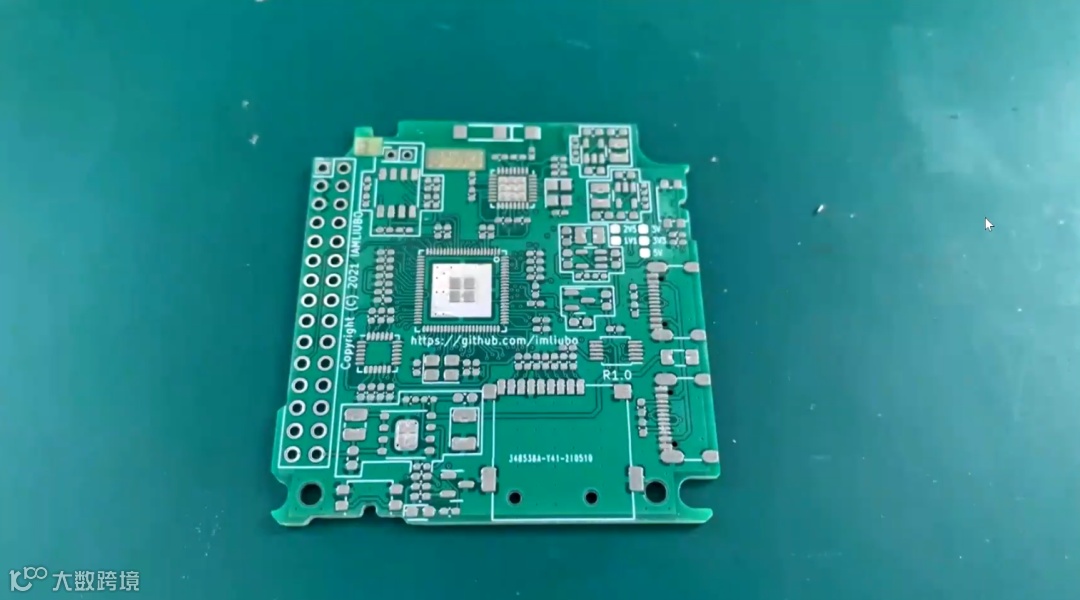

在吸取第一版的经验下，避免小失误，迭代出第二版。

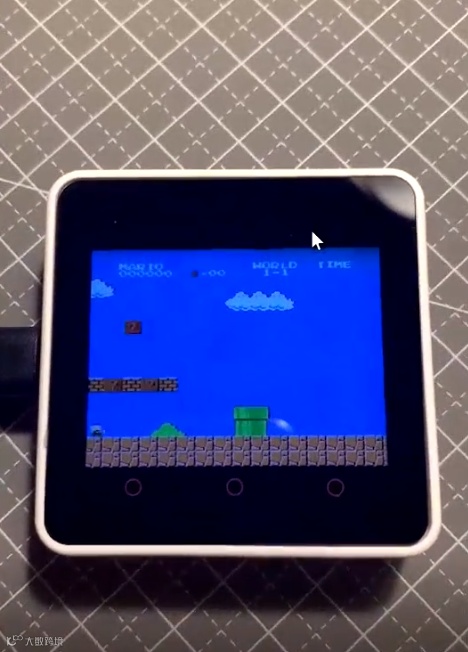

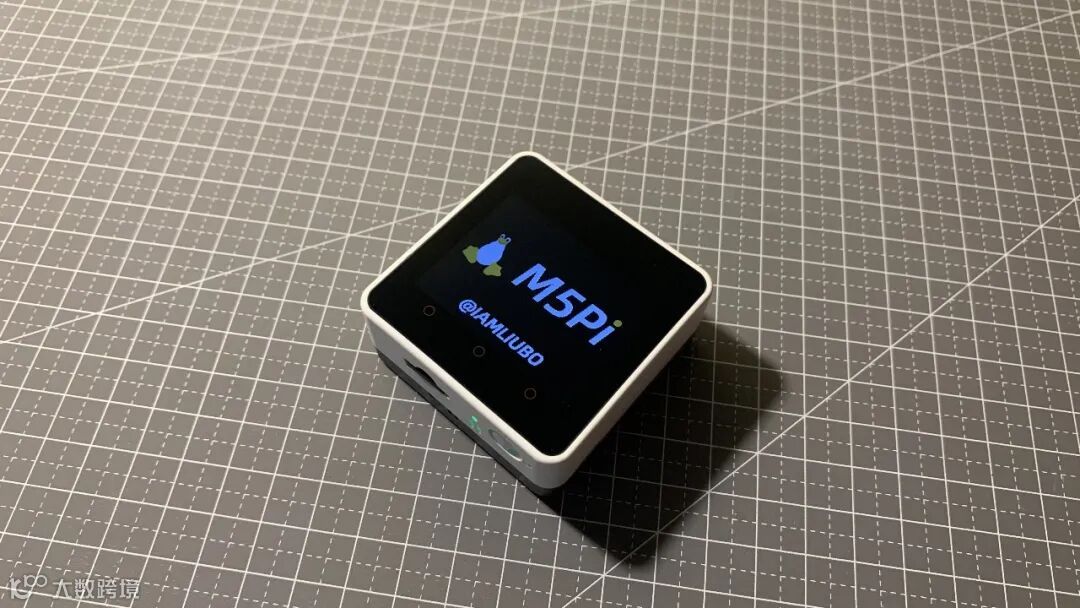

如今我们看到的精致成品便是迭代的第三版。

“空想是学不到东西的，动手实践才能收获更多。”这是刘波老师经历M5Pi后最真实的感悟。
