[新品抢先看] DRI0038 Booster-B36V2A5 双路电机驱动器

DF创客社区

2015-03-10

导读：简介严格地说，Booster-B36V2A5 是一款双通道 H 桥功率驱动器（全部采用低内阻 N 沟道

简介

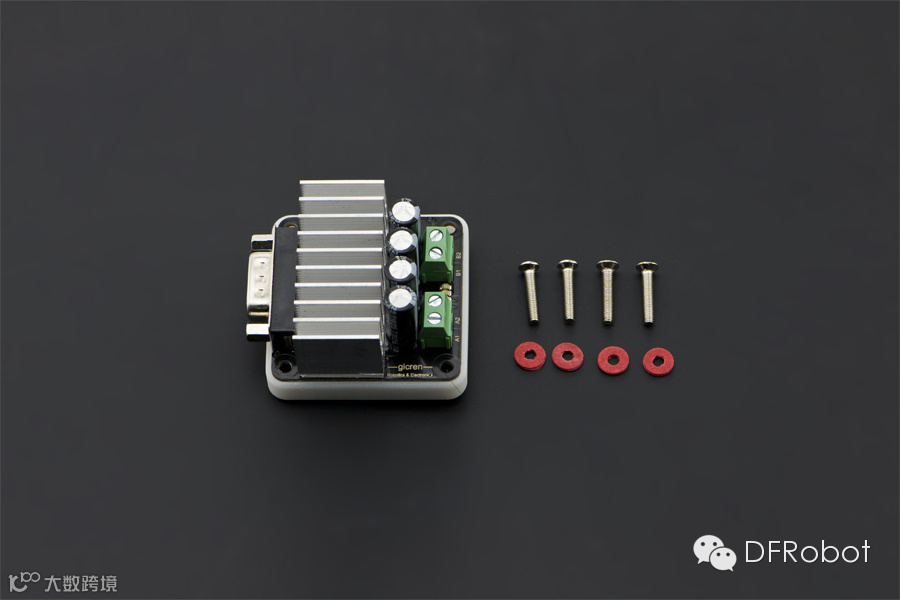

严格地说，Booster-B36V2A5 是一款双通道 H 桥功率驱动器（全部采用低内阻 N 沟道场效应管，R DS(ON)<1.6mΩ ），具备完整、
可靠且灵活的保护措施，可应用于直流有刷电机开环控制以及大功率 LED 控制等领域。此外，该设备集 RS485和I2C 接口于一个
连接器，并共享同一用户寄存器区，因此，在任意时刻均可通过其中的一种接口与设备进行通讯。除了一些特殊的操作( 具体请参考
相应的通讯协议)，所有的功能均可通过读或写用户寄存器的方式实现，这与微控制器的操作极为类似。

规格
电压范围：DC 6 ~ 36V
连续电流：2 * 5A 或 1 * 10A
波特率范围：1200 ~ 115200bps
I2C 速度：100KHz
尺寸：54.5mm * 50mm * 30.5mm (长*宽* 高)

引脚定义
1. RS485-A(D+)
2. RS485-B(D-)
3. I2C -SDA
4. I2C -SCL
5. 电源负
6. 电源正
7. 电源正
8. 故障输出
9. 电源负

特点
 具备欠压、过压、过温、过流、失控保护及电源反接保护，其中过流保护可灵活地设置动作时间，同时采用硬件中断的方式，使
保护更加及时、可靠。
 18种控制模式可供选择，以适应不同的负载类型及控制系统的需求。
 集成高效、稳定的RS485接口，支持波特率自动检测，当波特率不高于 28800bps 时为不丢帧检测，否则将丢失首帧指令包，
此外，可以通过发送 4 个“0xff ”以避免首帧丢失的现象。
 集成高效、稳定的I2C 接口。
