市面上有各种形形色色的IO传感器的扩展板，该如何选择呢？
先说下IO扩展板的作用是什么？简单一句话：减少接线麻烦！从面包板开始玩儿Arduino的伙伴肯定深有体会，繁琐的接线让人相当抓狂，所以，我们专为Arduino初学者设计了一款方便好用的IO传感器扩展板。配合我们的3Pin的传感器，不但能快速搭建出原型，相对面包板的稳定性更好！
然而，对于入了门的中高级玩家也对它也非常青睐，扩展板上集成了丰富的通信和存储模块接口，几乎涵盖了所有的通信模块。其次，还单独设计了5V和3.3V电源切换功能，能兼容更多3.3V供电的传感器。更人性化的设计了串口下载/运行一键切换，使用通信模块时，不再需要插拔，一键下载即可。

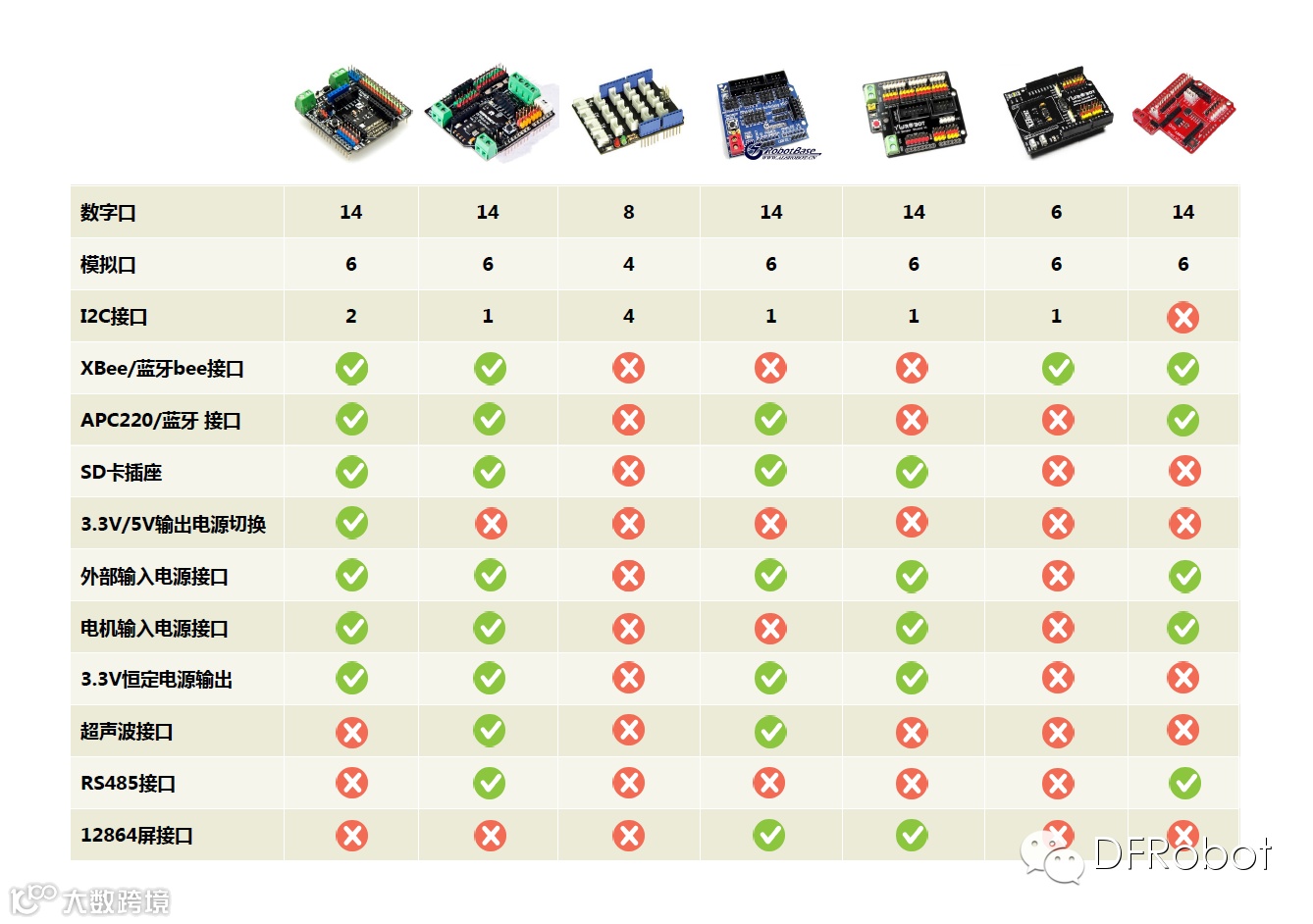

【与市面上大部分扩展板比较】
从上图可以看出，IO 传感器扩展板 V7.1基本涵盖了市面上大部分IO扩展板的功能。
下面揭露一下，扩展板上一些不为人知的“秘密”，也体现了DF设计团队的用心良苦。

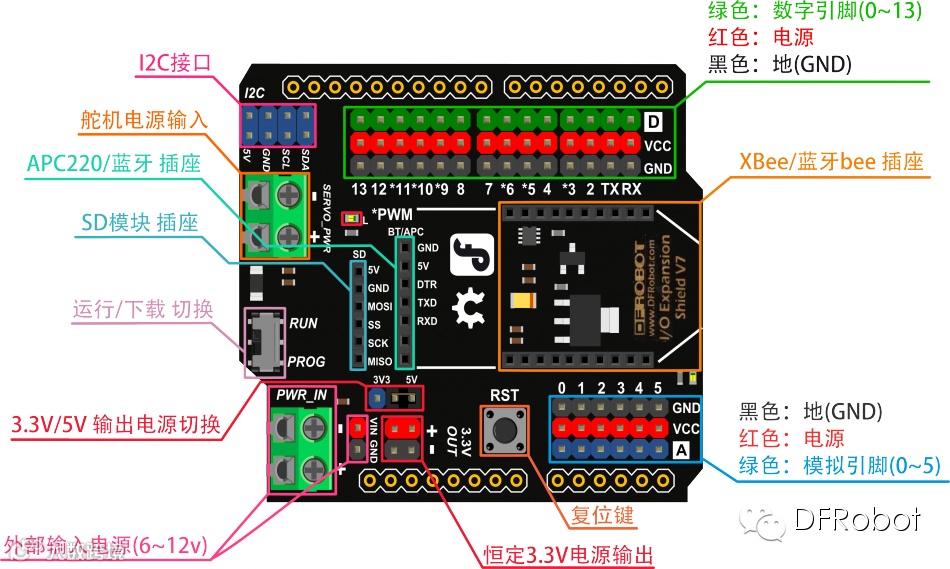

【功能介绍图】
【细节一：】D&A

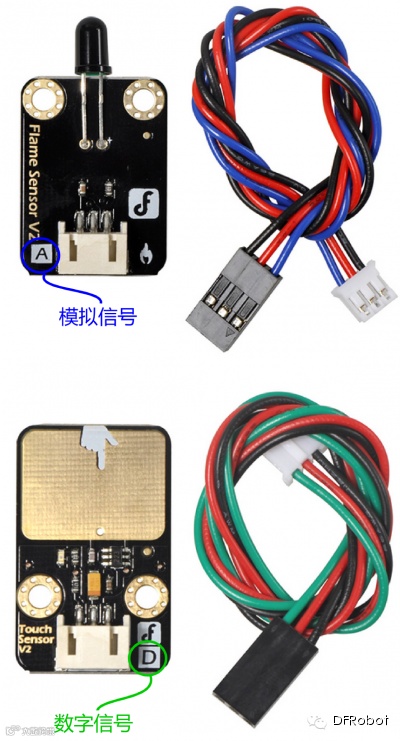

不知道每个使用DF传感器的伙伴有没有发现这么一个细微之处，我们的大部分传感器上面都标有对应的传感器功能图标。方便每个使用的人能快速知道该传感器的功能。
每个这个的小图标都是DF设计师精心设计，相信这样的小细节也为你的制作过程增添了不少乐趣。与此同时，就在这功能图标的旁边还有个"D"和"A"。不知道有多少人能注意到，不过这个图标用处不小。
“D”是英文“Digital”的缩写，代表“数字”。“A”是英文“Analog”的缩写，代表“模拟”。我们知道大部分传感器的信号分为“模拟”和“数字”。所以为了方便初学者快速分辨数字模拟，我们每个传感器都做了这样的标识。
所以，与之对应，我们的扩展板上也有同样的“D”和“A"。让你不再为如何接传感器而苦恼。

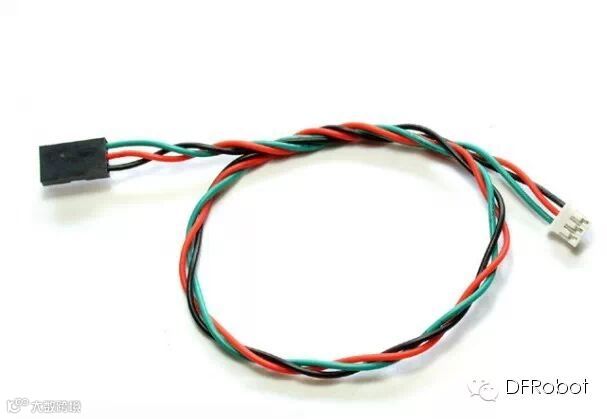

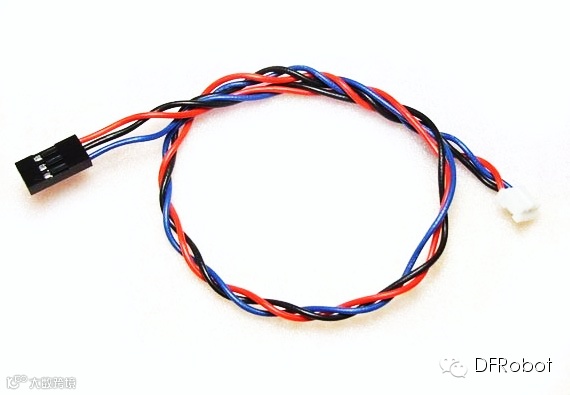

除此之外，DF传感器的线也是有讲究的。我们来看几组线。
"绿色"代表数字口，“蓝色”代表模拟口，可以对应插到扩展板的绿色和蓝色排阵上。其他两根线，“黑色”代表“GND”，“红色"代表"VCC"。
是不是有些人还见过橙色的传感器线呢？这是我们单独为VCC和GND线序相反而导致IO扩展板不兼容所定制的。帮用户想到所有的可能性。
【细节二：】运行/下载键
大部分扩展板都没有做下载/运行的切换功能。导致的问题是，因为通信占用串口，所以下载代码的时候，需要将通信模块拔下，运行的时候再插上，非常麻烦，也容易损坏通信模块的针脚
【 细节三：】3.3V/5V 一键切换
现在市面上有些传感器是3.3V供电的，一旦有3.3V/5V 一键切换就不用担心不兼容3.3V传感器了。
