导读：只要3分钟，你就能亲手DIY个会跳、会叫的，盛满童年回忆的青蛙仔！接下来，就是见证奇迹的时刻。

点击上方“上海DFRobot”可以订阅哦！

童

年

的

纸

青蛙

当我们这批80、90后还是孩子的时候

没有网络、没有pad、没有手机

虽然成不了现在的低头族

但是

我们好像天生都是个发明家

还记得当年扎的铁环、折的纸飞机

停不下来的陀螺么？

如果你的童年遇到arduino

会擦出怎样的火花呢？

现在，让我们折一个特别的纸青蛙

带他一起去找找你的童年吧！

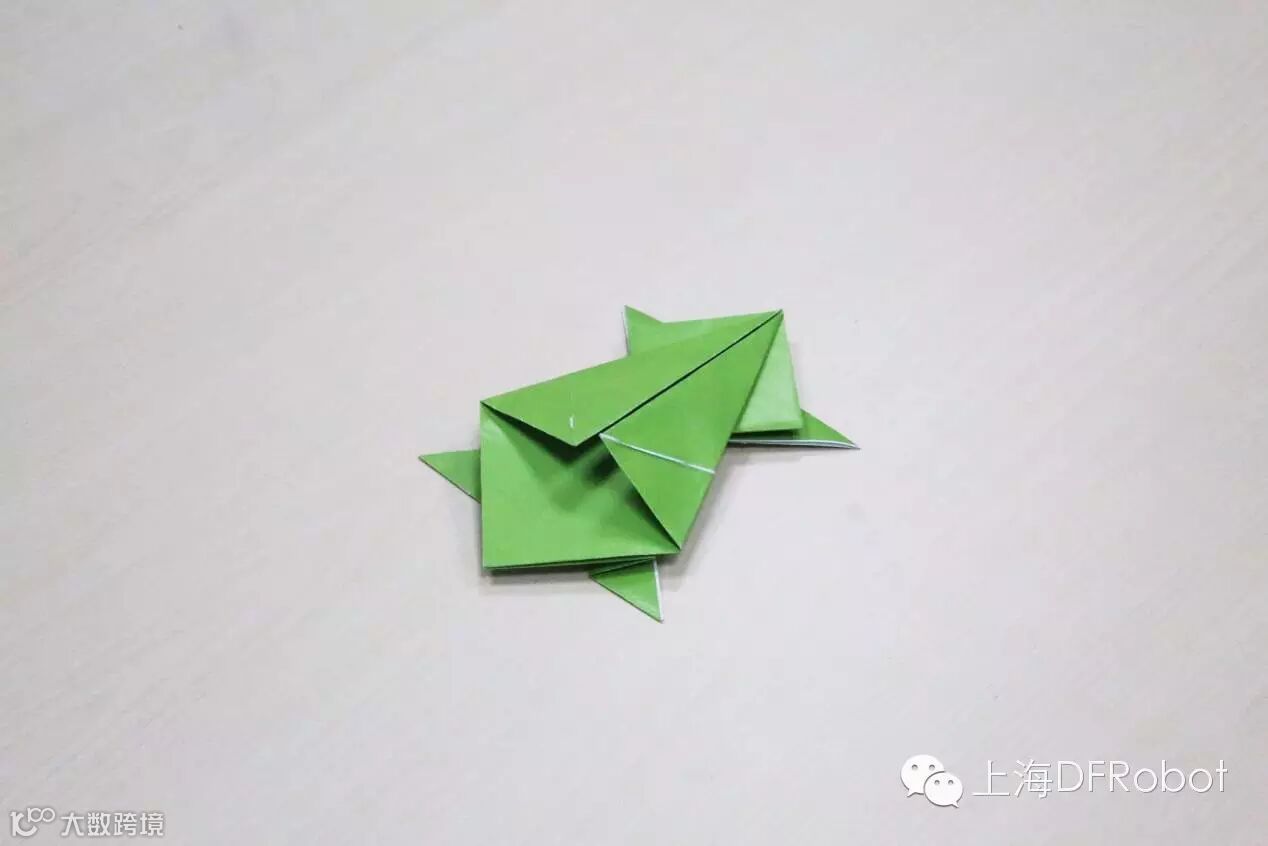

上边就是青蛙的样子

怎么样，挺像吧！

更好玩的是它还能跳

待会我们就让它跳！

不止会跳

我们还可以让它叫

只要3分钟

你就能亲手DIY个会跳会叫的

盛满童年回忆的青蛙仔！

接下来

就是见证奇迹的时刻

视频请戳

一、简单青蛙制作过程

简单青蛙折纸步骤

1

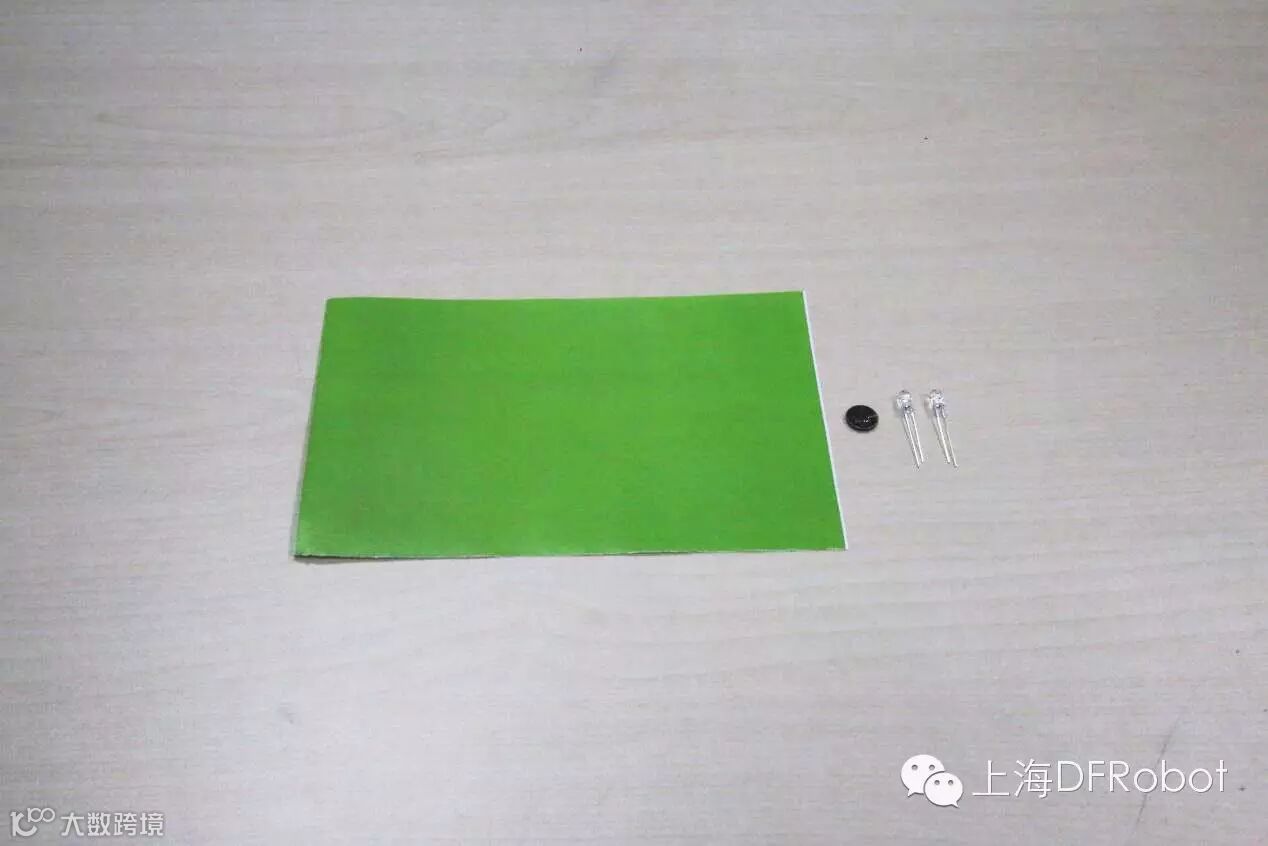

一张20cmX10cm（长是宽的两倍都可以）的长方形纸，和两个LE灯、一个3v的纽扣电池

2

把长方形的纸沿中线折成2个正方形

3

然后把两个正方形沿对角线折叠

4

从正方形中间点对折一下

5

沿着中线对折，折成两个三角形

6

把三角形再对折，折成更小的三角形

7

再把小三角形的脚对折，作为青蛙的脚。

8

把青蛙翻过来，折两个三角形到中间，形成青蛙的脊椎。

9

把尾部折叠一下（注意折叠时沿腿部的链接点进行折叠），同时把两边塞到尾部的三角形中

10

把尾部向内部折，再折回来作为尾部弹簧

安装LED灯

1

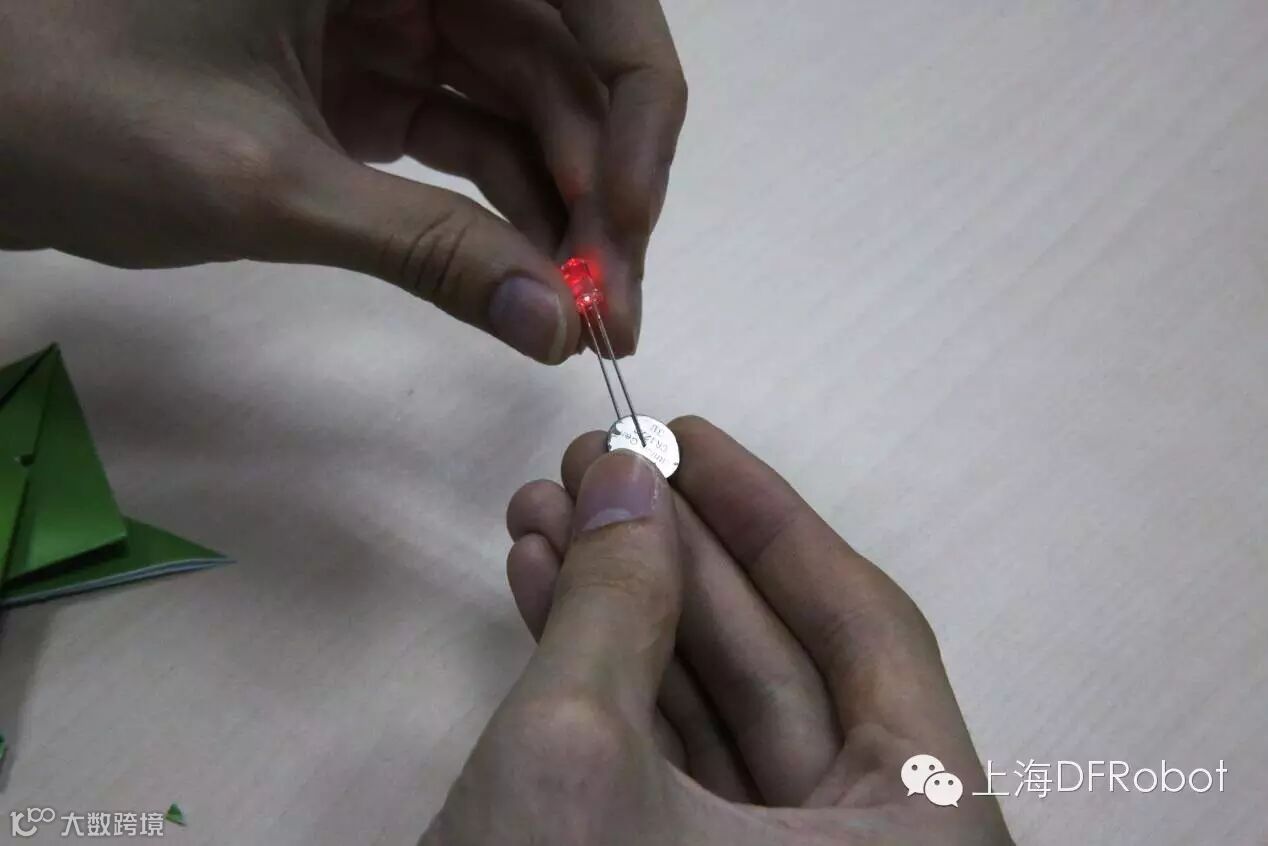

先剪两个眼睛孔，然后再把LED灯和电池连起来同时用双面胶固定。把LED灯放到青蛙的腹部同时露出青蛙的两只眼睛

2

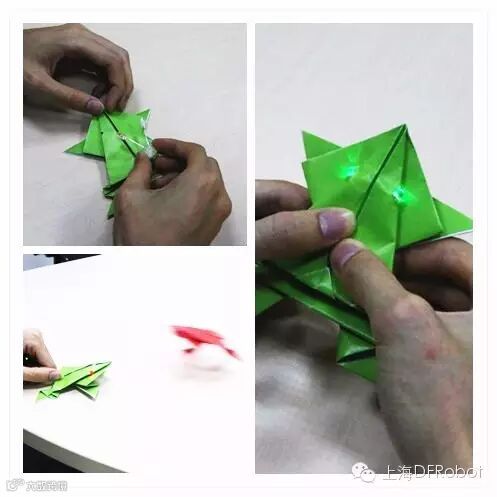

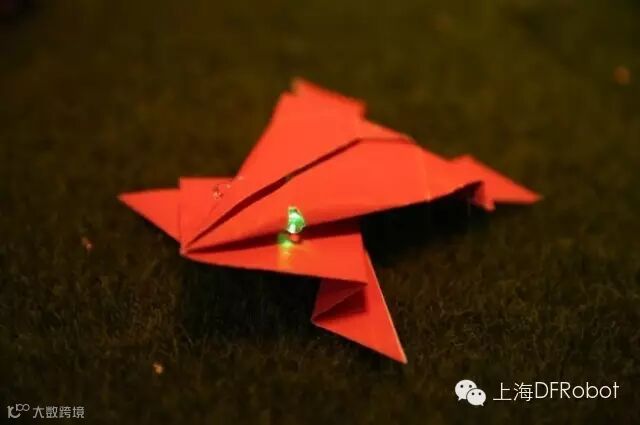

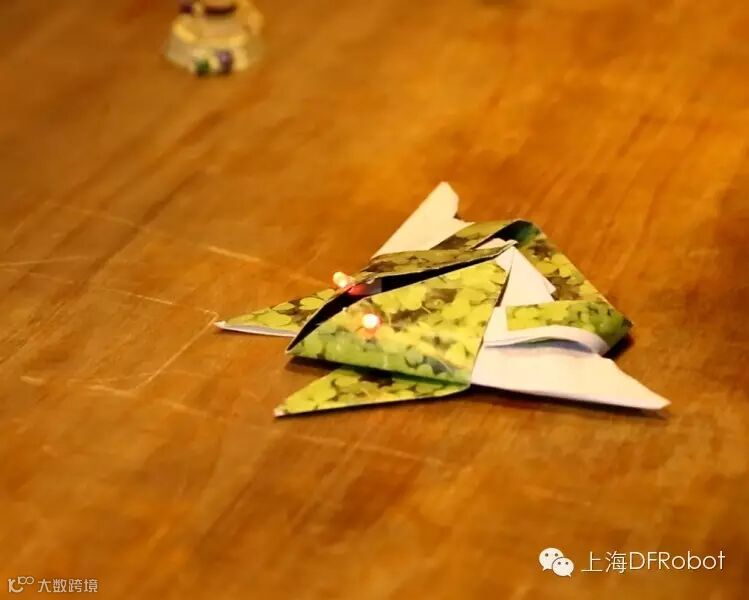

效果展示

二、复杂青蛙的制作过程

折纸过程

1

选择A4的纸（或者其他类似的纸），沿着长轴方向对折

2

对齐中线折两个三角形

3

把大三角形对折过来，如下图

4

翻转过来，再沿中轴线再折两个三角形

5

再把尾部折两下

6

沿着中线剪出一道缝，再折叠一下作为青蛙的两只脚

7

再如下图在尾部剪一条缝距离边大约1/4的距离，然后折叠一下

8

这样青蛙折纸就做好了，吹一下就可以跳蹦蹦跳跳

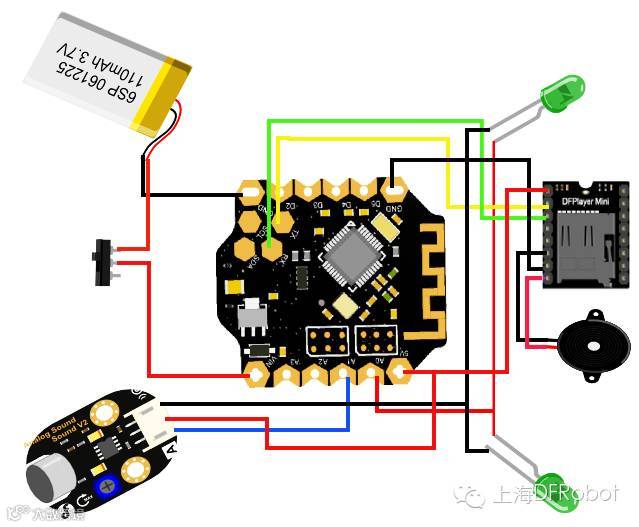

青蛙电路连接

我们用Bluno Beetle控制器从A1引脚，声音传感器的大小进行判断。如果声音值大于设定的值就会启MP3,进行播放音乐。

电子元件

1. Bluno Beetle控制器 DFR0339

2. 3.7V电池 FIT0120

3. 模拟声音传感器(Arduino兼容) DFR0034

4. DFPlayer Mini 播放器模块 DFR0299

代码编程—把代码烧到控制器里就可以了

（查看详细代码请点击原文查看）

<font face="微软雅黑" size="3">#include <SoftwareSerial.h>

#include <DFPlayer_Mini_Mp3.h>

#define SensorLED 13

int state = 0;

void setup()

……

……略……

……

analogWrite(A0, 0);

mp3_stop ();

delay(500);

}

}</font>

最后的大青蛙长就完成了！！
