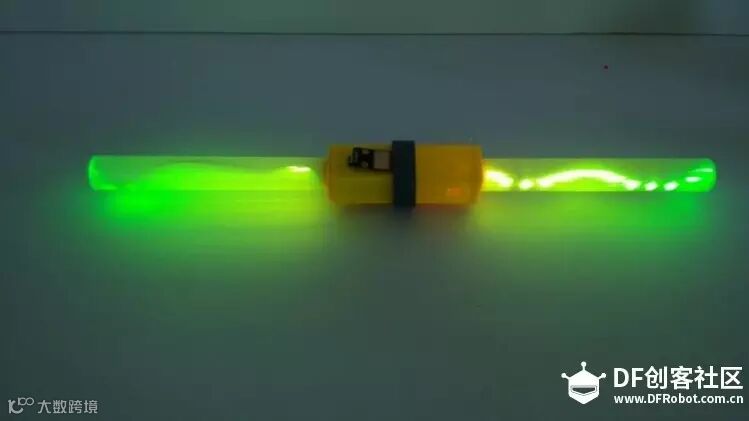

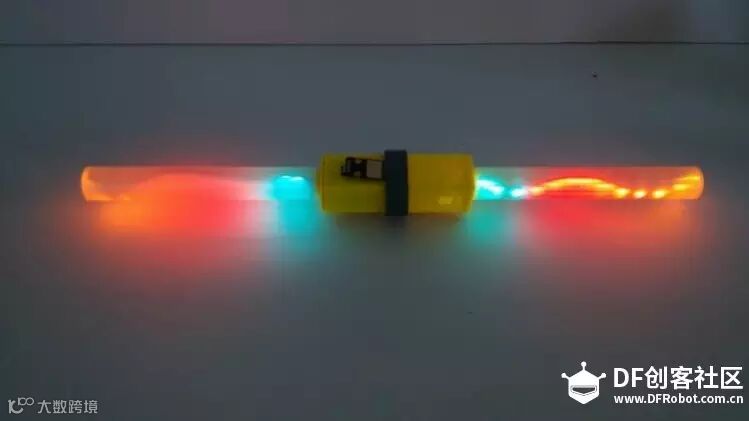

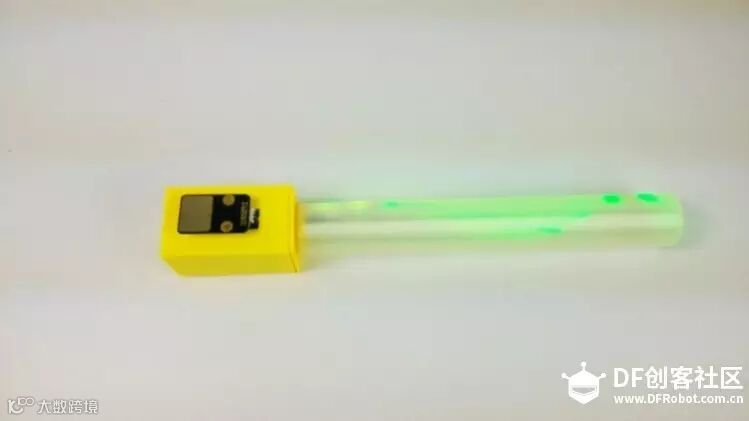

本次课程介绍使用触摸开关与RGB灯带制作炫彩手棒单体与组合体。

Sketchup设计制作手棒的机械结构件；使用Overlord Pro 3D打印机打印结构件，并正确安装；创意的使用传感器实现灯带的开关。

工具器材

       工具：Overlordpro 3D打印机、 焊笔、焊丝、锉刀

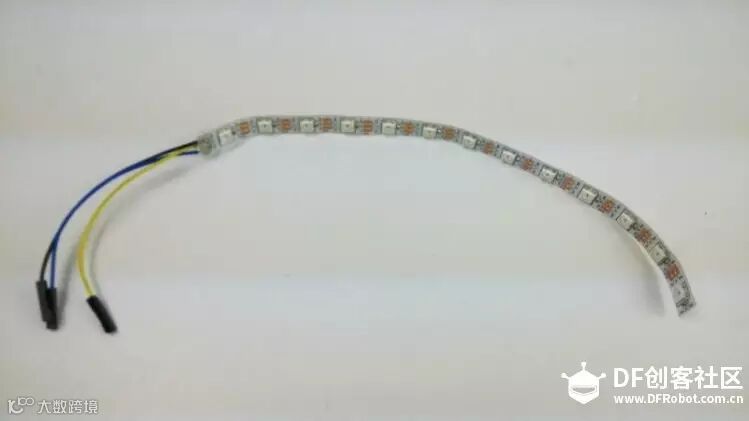

       材料：PLA（透明、黄、灰）、3.7V锂电池、杜邦线若干、触摸延迟开关、 beetle、beetle 拓展板、RGBLED灯带。

结构建模

       本作品的结构模型共有以下几部分构成：灯罩、手柄、盖板、连接件。

灯罩部分

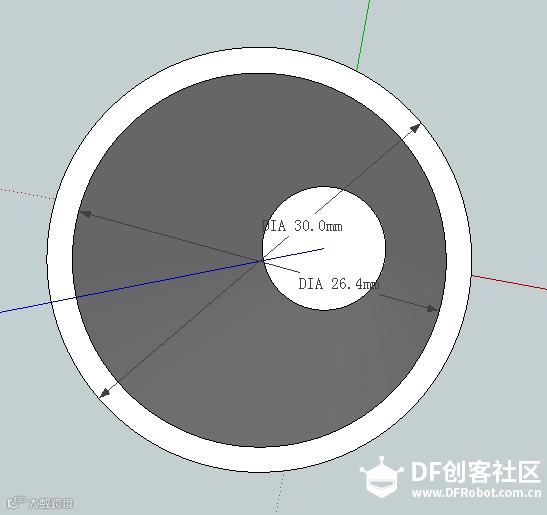

      本部分模型绘制制作一个壁厚为1.8mm，高度为200mm的圆柱外壳。具体建模过程不再详细叙述。

▲ 模型结构

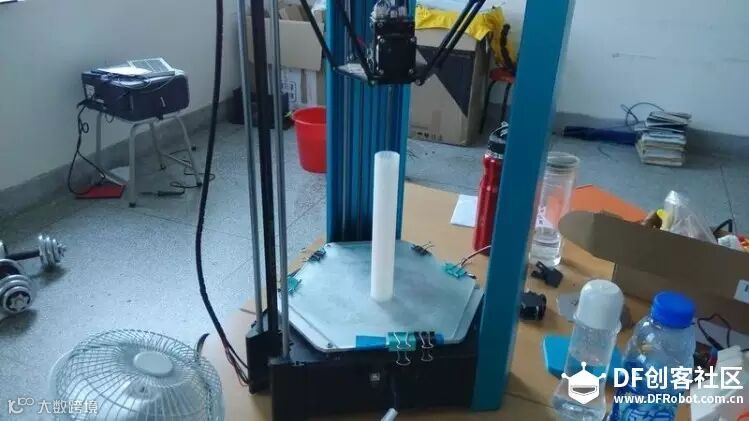

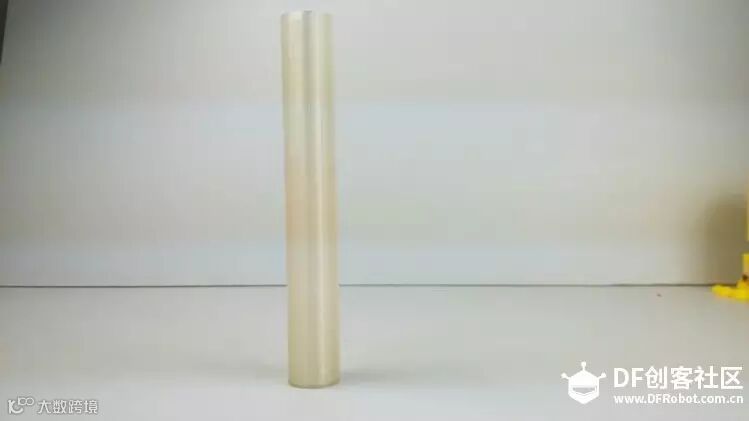

  ▲打印实物

手柄部分

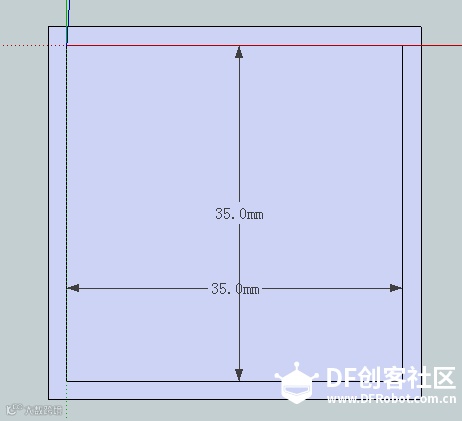

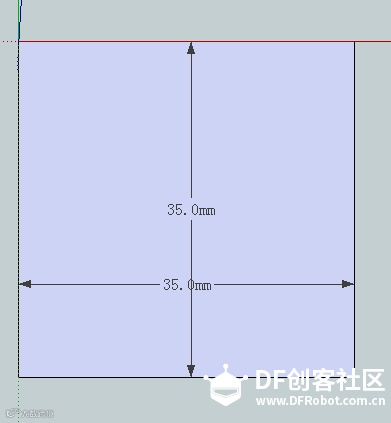

1、打开SKETCHUP，点击“镜头”——“标准视图”——“顶部”，使用矩形工具绘制长度为35mm的正方形。

2.使用“偏移”工具向内偏移2mm。

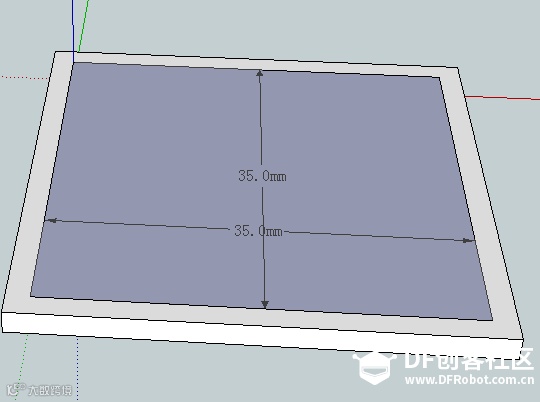

3.使用拉伸工具对内外部分分别进行拉伸2MM。

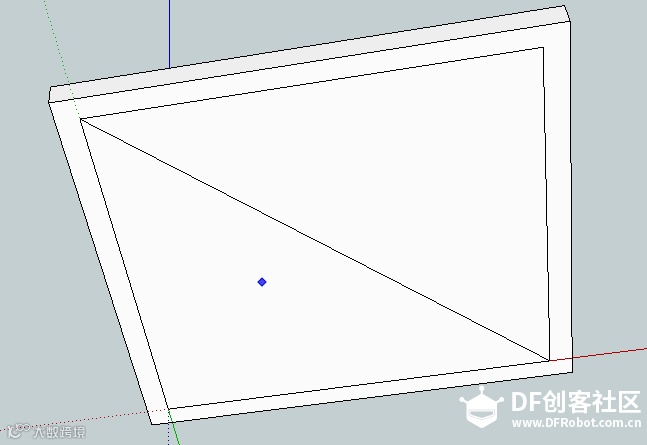

4.翻转到底部，使用直线工具对其进行封闭，并删除多余的辅助线。

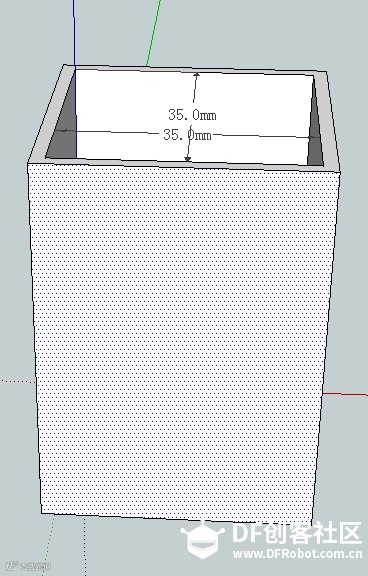

5.使用拉伸工具对外壳进行拉伸60MM。

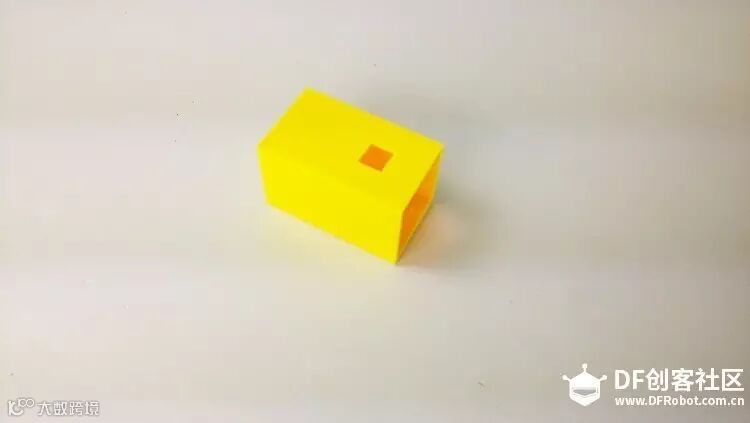

6.使用卷尺工具在上步中外壳表面定位平面上一个12*11MM的矩形。并使用推拉工具打出孔位。

盖板部分

       此部分建模内容略

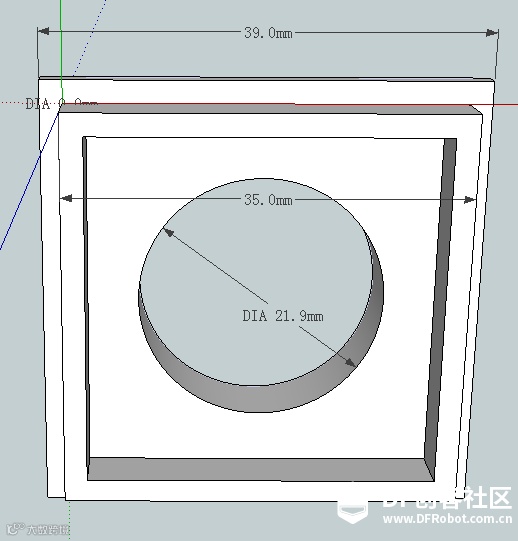

  ▲盖板模型图

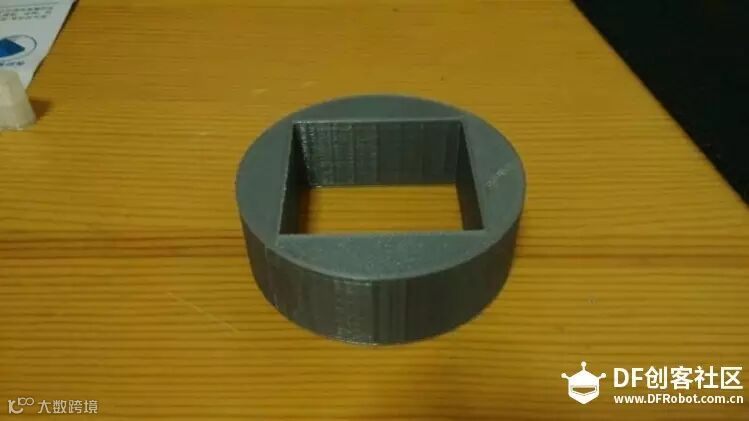

  ▲盖板打印图

连接件

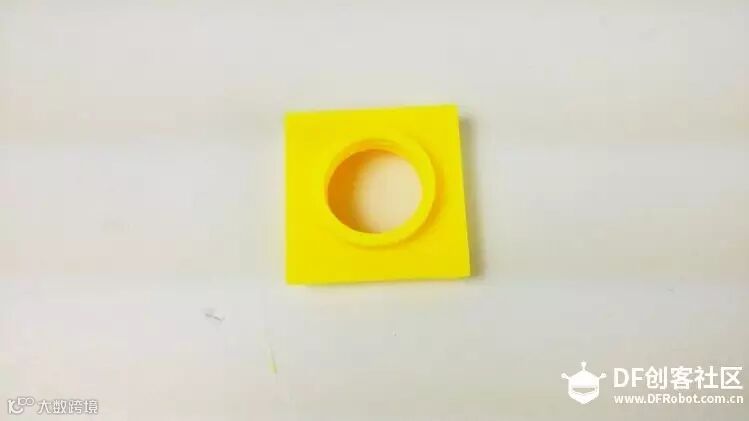

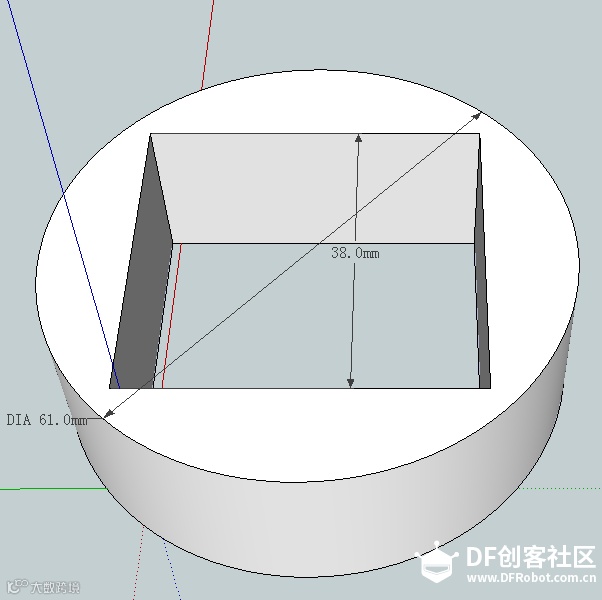

  ▲连接件模型图

  ▲打印实物图

程序原理

      触摸按钮被触摸后，LED灯带亮起。

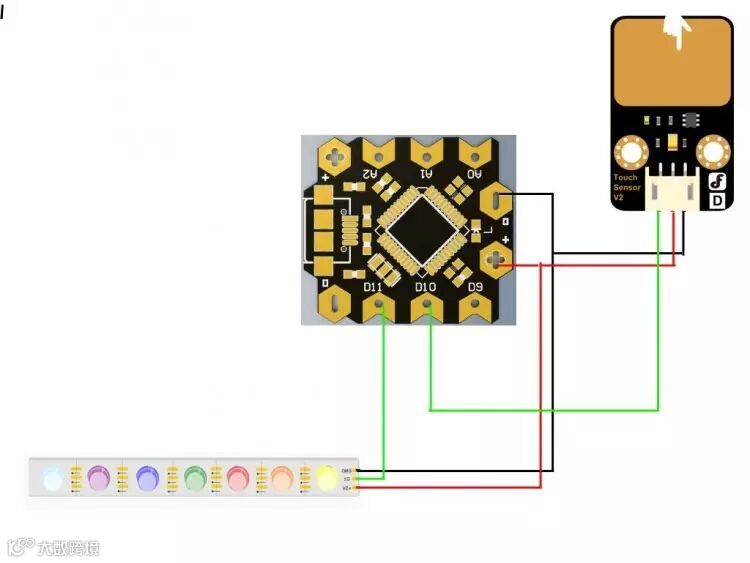

电路图

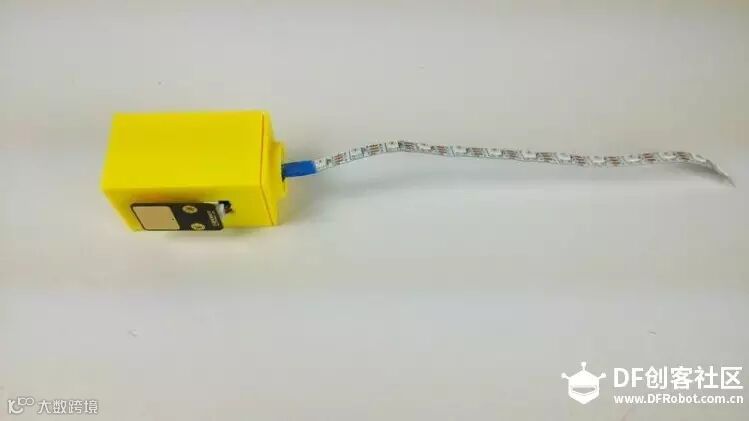

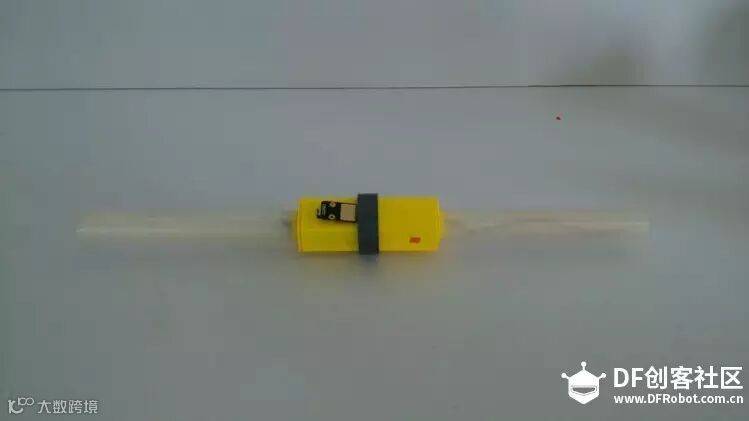

组装

拓展

        1.我这里的设计偷了个懒，对于单体只用了个触摸开关，大家完全可以使用别的传感器来进行，例如振动……。

        2.合体部分，我这里使用了还是一块主控，如果真正想做成两个独立部分的话可以这样玩。设计如下

         假设分为A，B两部分，其中A部分可以沿用上述设计，B部分在A 部分基础上将触摸开关改为霍尔传感器，在A部分底部放置强磁铁，当两部分合体后，B 亮起。

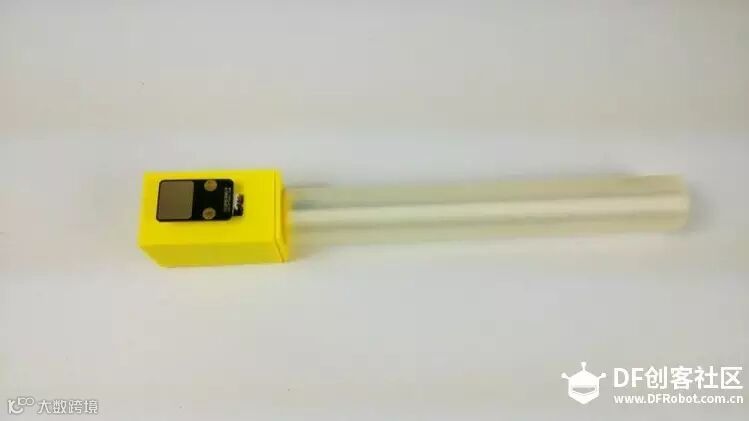

▲最后一张图灯罩打印完成

*本文为原创项目，未经允许谢绝转载！
