导读：【3D打印之火星车1号】由此进入现实... 警告过你了！!

点击上方“上海DFRobot”可以订阅哦！

因为深受造起来的精神摧残的不能自拔，还有朋友怂恿+煽风点火，我做了一台我自己也不太满意的车！

因为部分借鉴了一本为《NASA火星漫游车大揭秘》封面好奇号火星车的结构，

故起名为“火星车1号”。

一直都对标题党行为嗤之以鼻，呵呵，今天我也做了一回标题党，请原谅请原谅请原谅。。。。。。

好奇号的六个大轮子是最能体现它是一辆“车”的特征了，而每个轮子都具有驱动力，可谓是六轮全时驱动！前后两组轮子都可以进行360°全方位旋转，转向能力更是无与伦比。

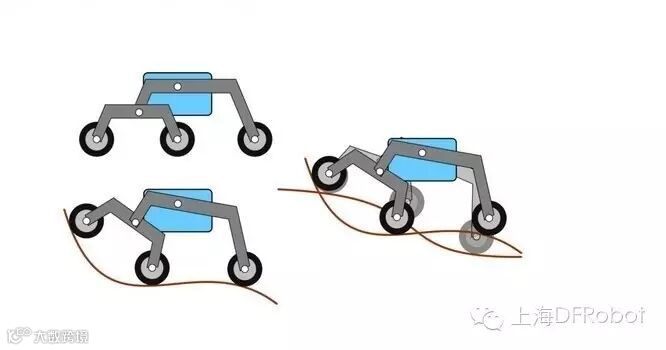

并且具有独特的火星车特性：“摇臂+转向架”式的悬架系统，这种专门为六个轮子设计的悬挂系统能很好的保证六轮都能实时附着地面。同时还有0.65米的最小离地间隙，就越野通过性来说可比一般SUV屌多了。超强的越野性能保证能在火星凹凸不平的地面行驶无阻。

但是我造的这台车，起名为火星车1号，蛮不好意思的，因为火星车独有的超屌的：摇臂+转向架悬挂，在这台车上并没有体现出了。只体现出其中：每个轮子都具有独立的驱动力和每个轮子可以进行全方位旋转的转向能力这两点特性。

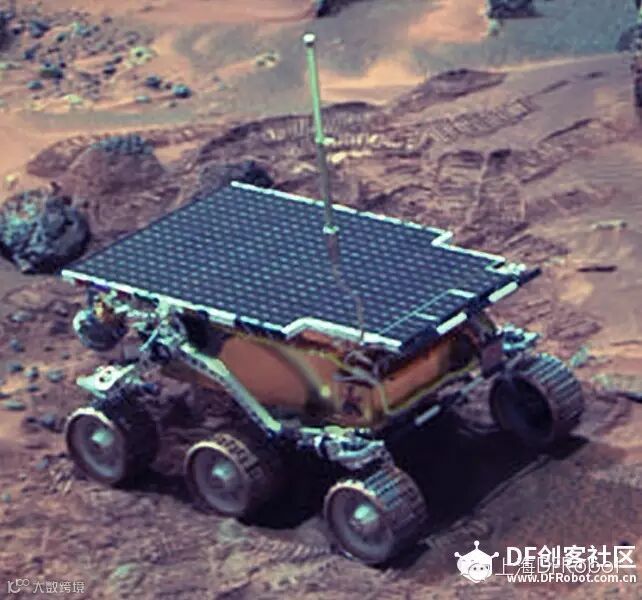

对于火星车，憧憬是这样的!

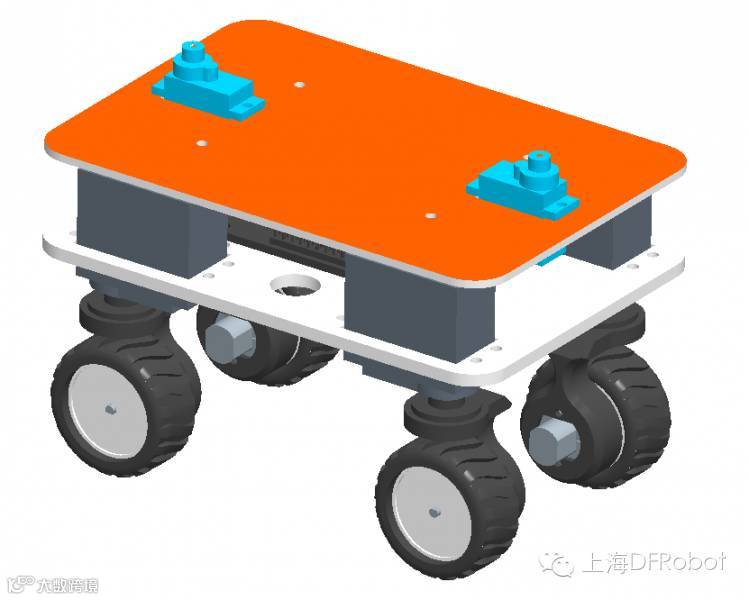

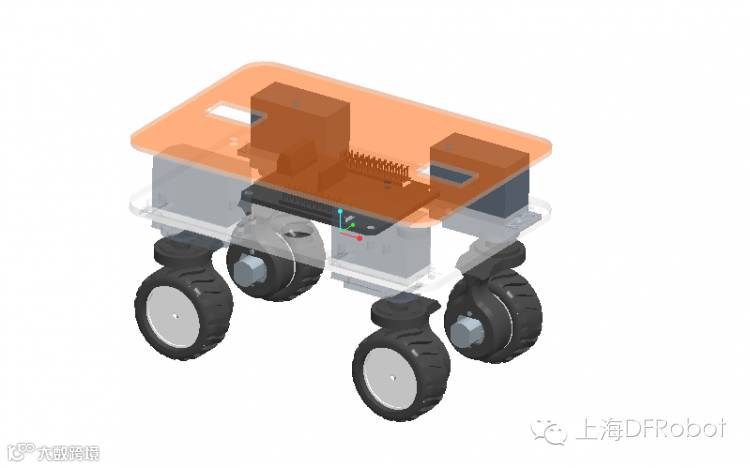

当然，设计是这样的！

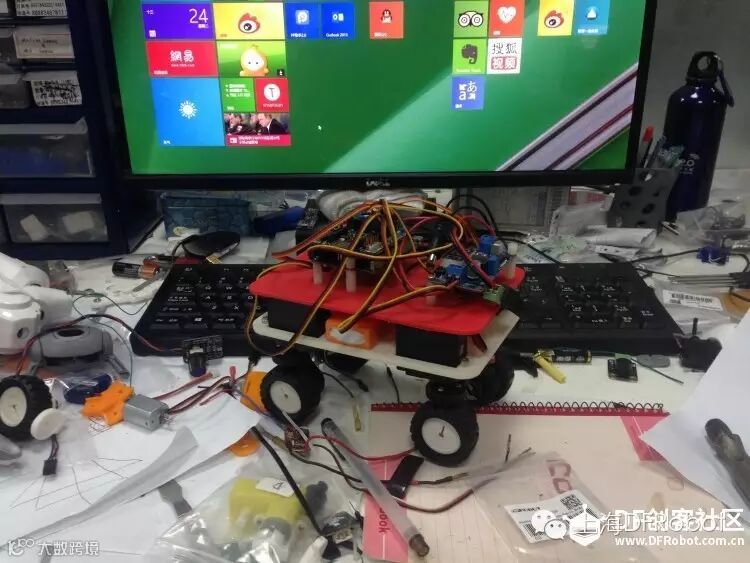

然而，实际是这样的！

不要说它爆丑，它可是以功能性著称的一代原型。

为了给一个符合它身份的场景，我也是拼了，让桌面凌乱如火星表面，让它尽情在里面穿梭！

虽然丑到爆，但是其轮子单元也是一个特色，还是是介绍一下吧！

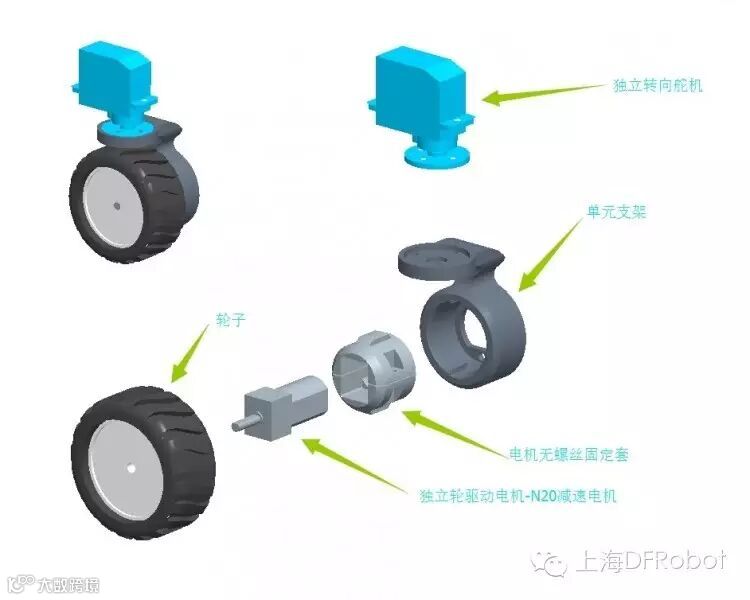

轮子单元清单：

金属9g舵机X1

N20金属减速电机X1

miniQ小车橡胶轮X1

3D打印支架X1

3D打印电机固定套X1

此车行走系统是由四个独立的轮子单元组成：

但是它的通过性也是蛮强的。。。。有视频为证：

因为没钱，无法请专业人士制作，视频略显粗。。。。请原谅！

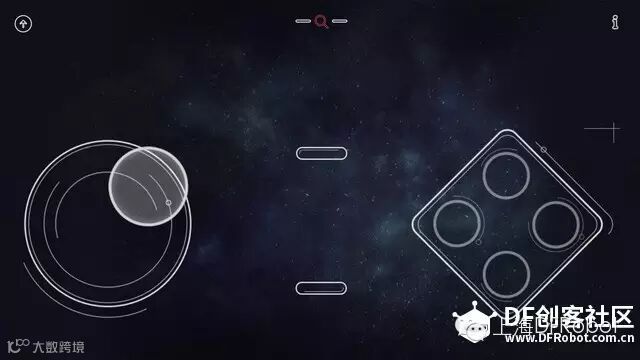

控制用的是DFRobot研发的通用蓝牙遥控器--走你 - 蓝牙4.0 控制器

控制逻辑：左边虚拟摇杆同时控制四个转向舵机的方向和驱动电机的转速与正反转
右边的左右按钮可用控制小车自转，左按钮控制向左自转，右按钮控制向右自转，右边上下按钮为扩展备用按钮，暂无定义。
如果同时按住左边虚拟摇杆和右边的左或右按钮，软件以右边按钮为优先控制。

感谢大乔（Angelo）奉献详细代码：（完整代码请点击原文查看）

#include <Metro.h>
#include "GoBLE.h"
#include <Servo.h>

int LeftUpServoPin = 4;
int RightUpServoPin = 5;
int LeftDownServoPin = 6;
int RightDownServoPin = 7;

int LeftUpSpeedPin = 8;
int RightUpSpeedPin = 9;
int LeftDownSpeedPin = 10;
int RightDownSpeedPin = 11;
…
