雾霾又双叒叕来了！
有图有真相~
网友直呼：“现在连呼吸都奢侈了”
这图，反正把小编吓得不轻，上次分享了一篇【DIY雾霾监测+净化器】面对雾霾，我们除了戴口罩还能做什么？的文章，受到了很多创客的追捧。直呼：屌屌屌
所以，小编今天特地为大家分享一篇DIY牛人级别的，可以堪比净化器的作品哦！
作者按：

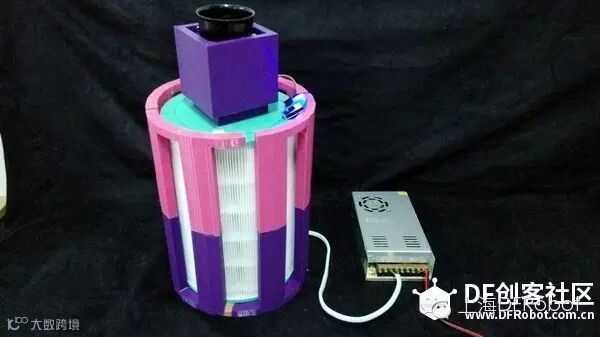

最近的雾霾太厉害了，作为创客总得做点什么，至少先解决下自己的小范围的问题。于是自己DIY下面的PM2.5空气净化器(人工手动版)，先上效果图和视频，PM值从70多很快降低到15左右。
虽然市场上的空气净化器种类、名称、功能等不尽相同，但是要从它的原理上来说的话也没有那么多的种类。空气净化器从原理上来说主要可以分为两种，一种是被动吸附过滤式的空气净化原理。而另一种则是主动式的空气净化原理。
被动式的空气净化器，主要是用风机将空气抽入机器，然后通过内置的滤网过滤空气，能够起到过滤粉尘、异味、消毒等作用。滤网式空气净化器多是采用HEPA滤网+活性炭滤网+光触媒（冷触媒、多远触媒）+紫外线杀菌消毒+静电吸附滤网等方法来处理空气。而HEPA滤网有过滤粉尘颗粒物的作用，活性炭等物质主要是吸附异味等有毒有害物质。
主动式的空气净化原理区别于被动式空气净化原理就在于，主动式的空气净化器摆脱了风机与滤网的限制，不用被动的等到空气被抽送进来再进行过滤完之后再通过风机排出，而是有效、主动的向空气中释放净化灭菌的因子，通过在空气中弥漫、扩散的特点，到达室内的各个角落对空气进行无死角净化的效果。
而今天我们这里的作品应该属于被动式空气净化器。

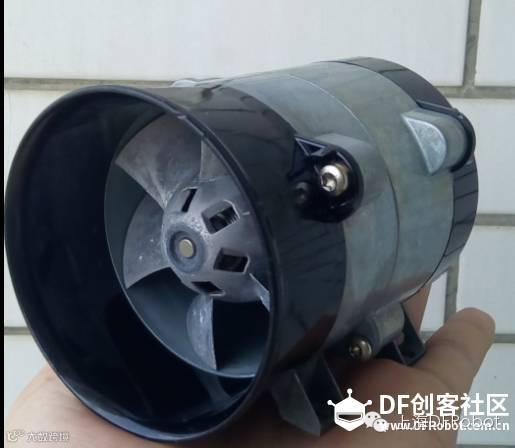

涡轮增压三相无刷电机金属涵道

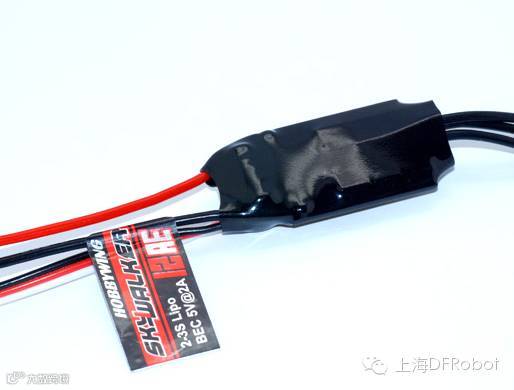

2.好盈40A电调
3.舵机测试器
4.12V30A开关电源
5.过滤网滤芯活性炭除味除甲醛pm2.5
12.7.4V锂电池充电器
13.线材、螺丝、接头……

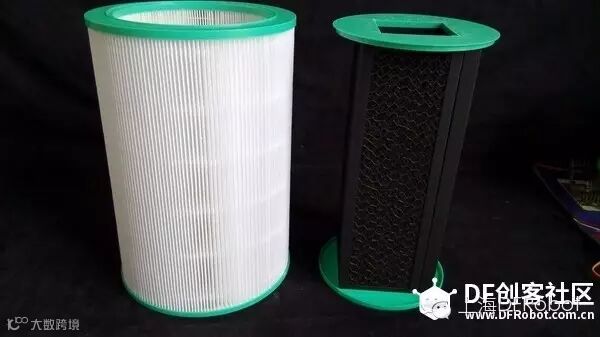

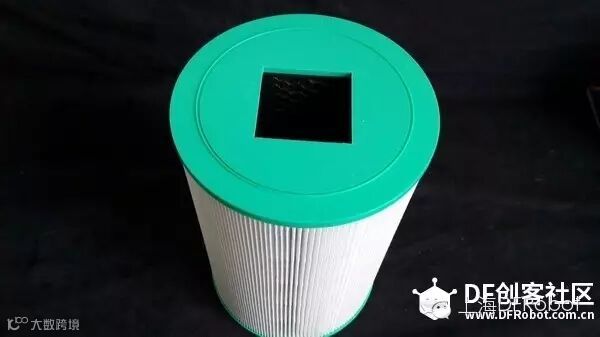

由于购买在滤芯如下图所示，内部带有活性炭。再结合购买的涵道，我们决定如下设计，让涵道出风口安放在活性炭内侧。但是实际安放过程中发现，两者结合不紧密，且不好固定，而且涵道在高速运转时，产生巨大的冲击力会使得两者分离。
所以最好的解决方案就是自己来设计固定涵道和连接活性炭的风道。这里采用Sketchup软件进行设计3D数字模型（制作过程省略），使用DF Overlord Pro 打印。

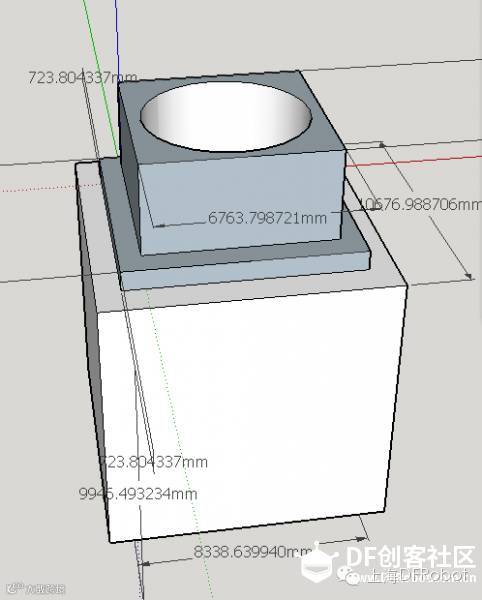

建立3D模型如下：

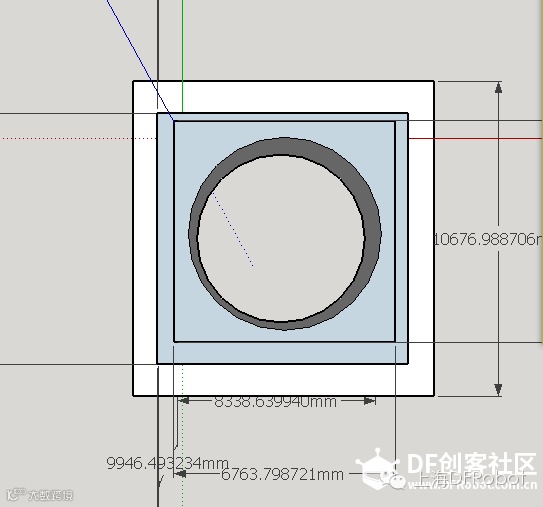

▲前视图

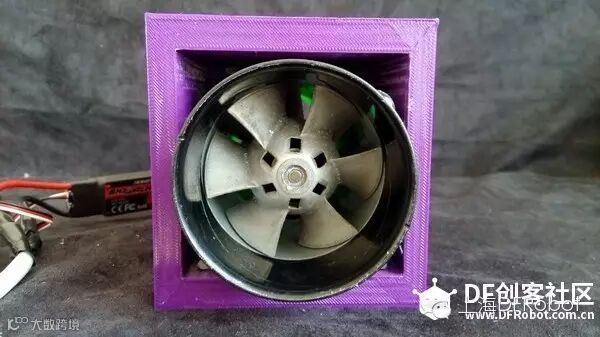

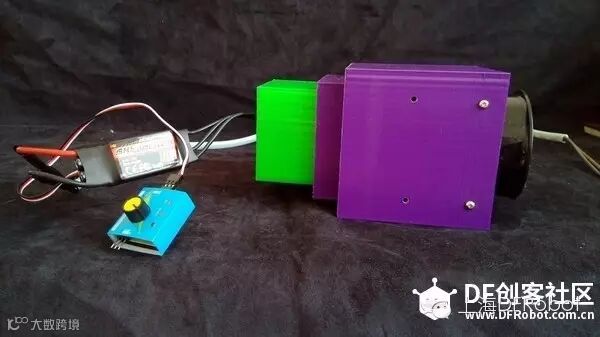

打印实物模型如下（非常对不起观众螺丝孔忘记画，等打好的时候已经来不及了）

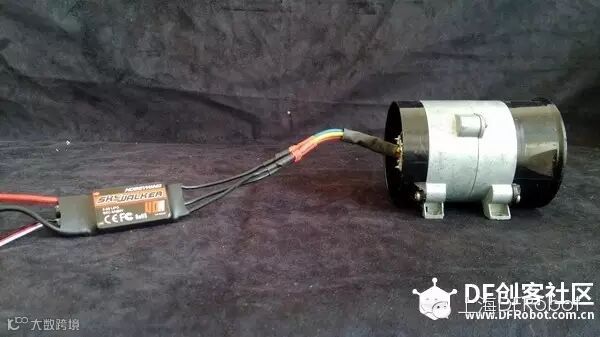

电调的三根输出线和涵道电机的三根线进行连接，可任意连接，当发现风向错误时，调换任意两根线即可。

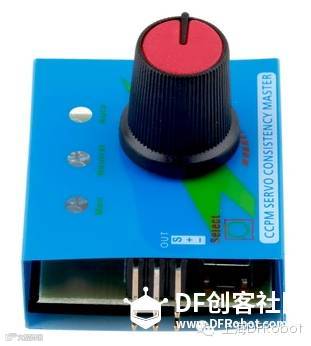

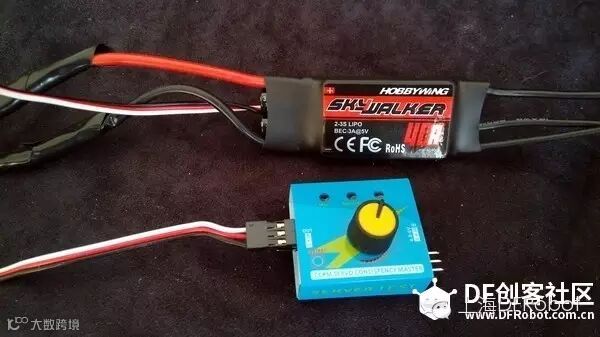

电调的信号线插在舵机测试仪上面，请注意，舵机测试仪分左边一排针和右边三排针，一排针是电源输入端。
但是因为电调本身就输出电给舵机测试仪，所以电调的信号线只需要插三排针的任意一排即可，请注意，插头露出金属的部分朝上。连接好后将电调穿过风道，使得涵道电机进入固定槽位。并用螺丝固定。

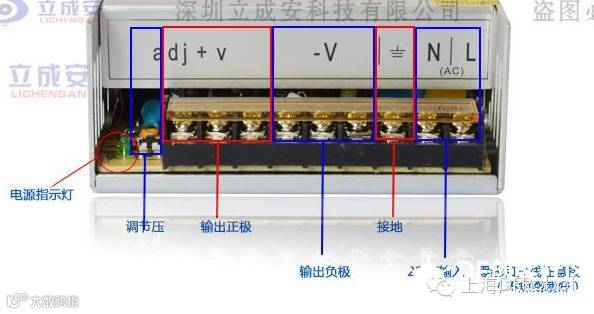

电调的红黑线接12V电池或电源的正负极，绝不能错，接错可能会烧毁。
具体连线如下图所示：
全部连接好后，请保证舵机测试仪油门在最小，接通电源，测试仪蓝灯常亮，就可以旋转油门进行操作了。

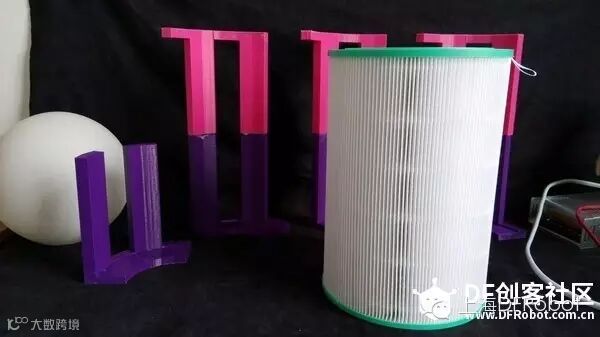

上面步骤结束，虽然实现的除PM2.5的功能，但是作为一个要求“颜值”的创客（当然这个作品的颜值也不咋滴），我们需要一个外壳。于是又有了下面的3D模型文件。

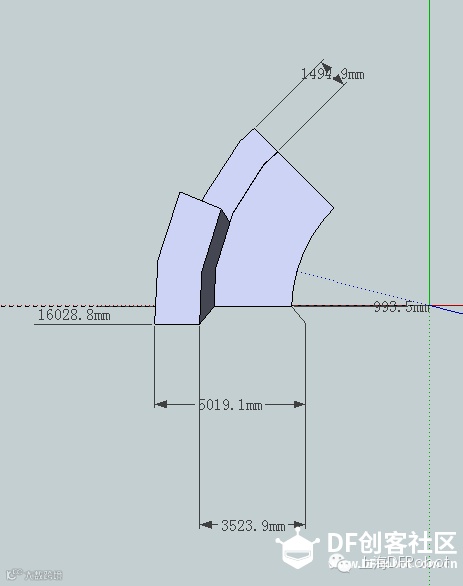

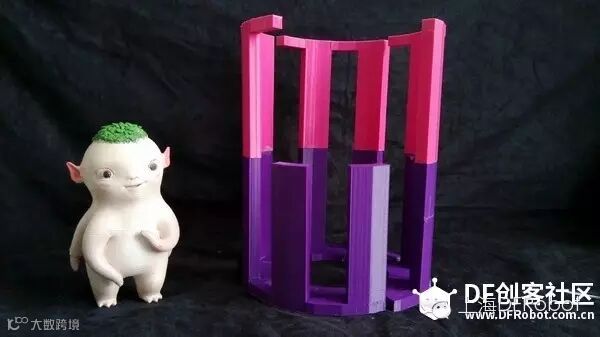

下半部分模型文件（打印8块）紫色：

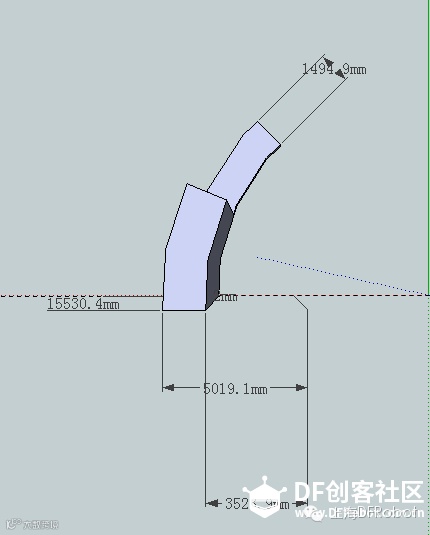

上半部分模型文件（打印8块）粉色

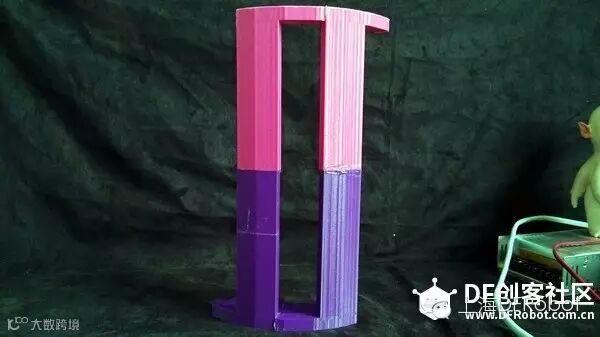

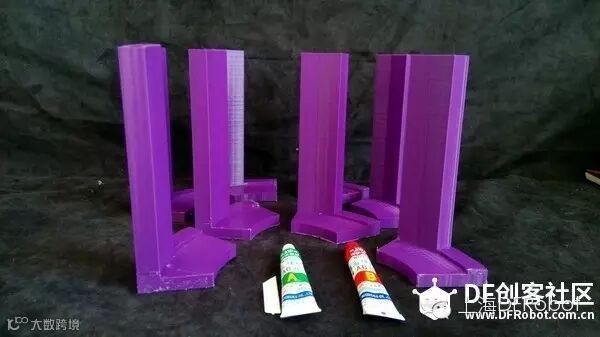

以上打印好以后，使用AB胶水进行粘贴安装。

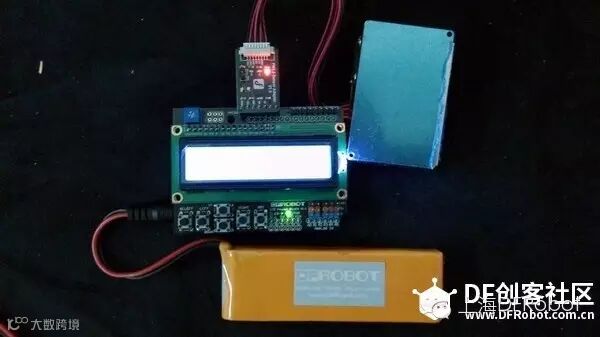

空气净化器做好了，当然需要东西来检验净化的效果。这里使用了DF的激光PM2.5传感器，对于其使用论坛里已经有很多方法了，我再这里不再重复介绍了。请自行查找下列地址：
http://wiki.dfrobot.com.cn/index.php/(SKU:SEN0177)PM2.5激光粉尘传感器
截至目前我们的PM2.5空气净化器（人工手动版）已经完成了，你在享受新鲜空气的同时也可以尽情的享用涵道“呼啸”。
后续：
你千万千万别以为这就完了，如果这样，不光对不起各位观众，也对不起我自己。目前的这个净化器是人工手动的，能不能有自动的，能不能又物联网的，能不能……，能不能……
脑洞大开的创客们，行动起来，弄点干净空气吧！！！
