小编也算是玩过音乐的人
小时候和部队大院的小伙伴一起组过乐队
每个周末都在后山山洞里开一场演唱会
（其实是伙房存大白菜的冷库）
观众应该有上千+
（其实只有山洞里的老鼠、蟑螂、蚂蚁……）
乐器嘛都是从家里偷出来的锅碗瓢盆、筷子菜刀……
……
这和尤克里里没毛线关系……
小编只是觉得能尽情瞎折腾
真的很快乐！
不过这次介绍的项目
和我小时候的折腾还是有本质区别滴
人家瞎折腾，是能折腾出正经东西的……

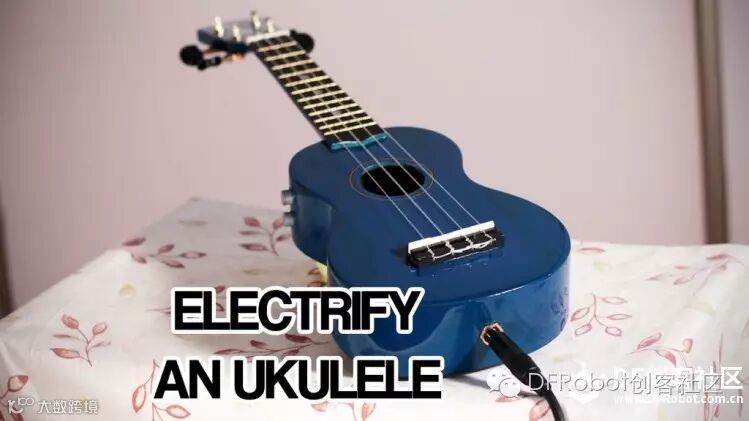

▲被魔改过的电音尤克里里
对普通尤克里里不满足，来造吧！
想玩电音？来造吧！
我们要怎么改造？
▲被魔改过的电音尤克里里
我们要给一个尤克里里加上拾音器、音频接口。
改造后的尤克里里可以直接连接至音响系统，或是连接上效果器踏板，制造不一样的声音。
我们还要在尤克里里的侧面加上一个可调的电路，可以用旋钮改变音量、低高频响应。
开始制作

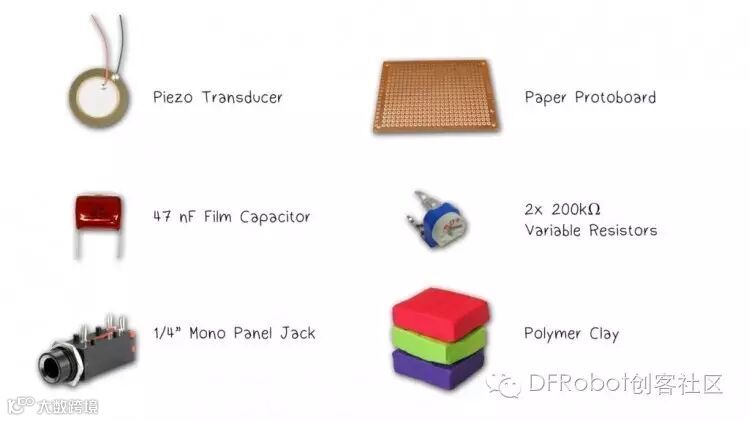

准备材料
一片压电陶瓷片
一个47nF电容
一个1/4英寸单声道音频接口
原型电路板
两个200KΩ 电阻
粘土
我没有找到合适的小型电位器，所以我用可变电阻和粘土制成的旋钮代替。
找一个压电陶瓷片
我是从一个旧微波炉上拆下的压电陶瓷片。
如果不想购买，你可以从发出哔哔声的很多电器上拆一个下来。我们只需要压电陶瓷片，所以需要小心地拆掉塑料外壳。
改造一个小型电位器

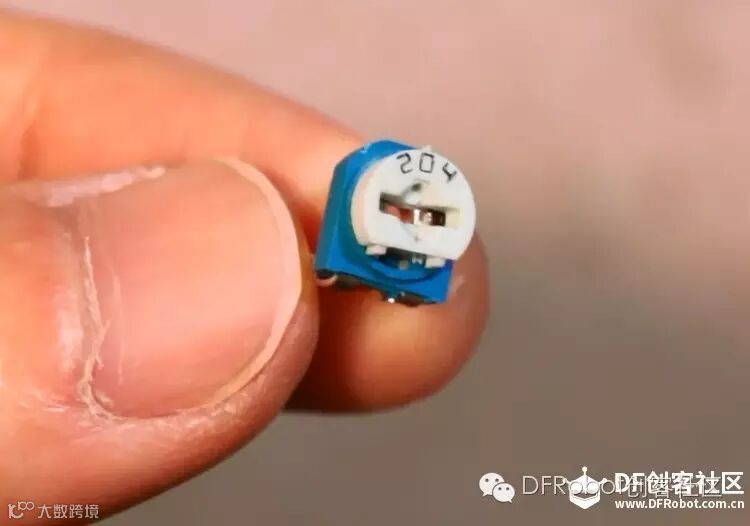

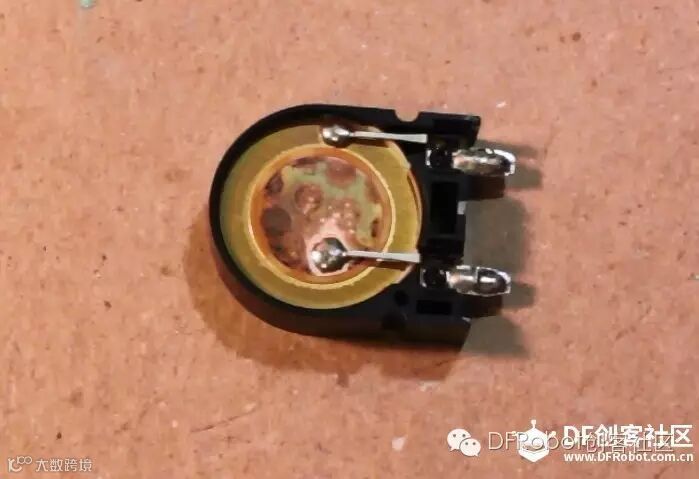

这是我制作电位器使用的可变电阻元件。

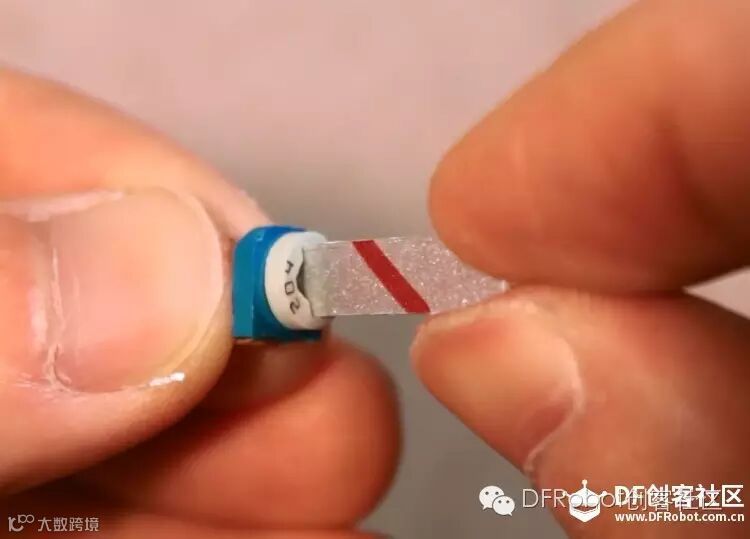

我剪下了一小片卡片，插在螺丝槽处。
接着用强力胶粘好卡片，将卡片剪成大约5mm长。

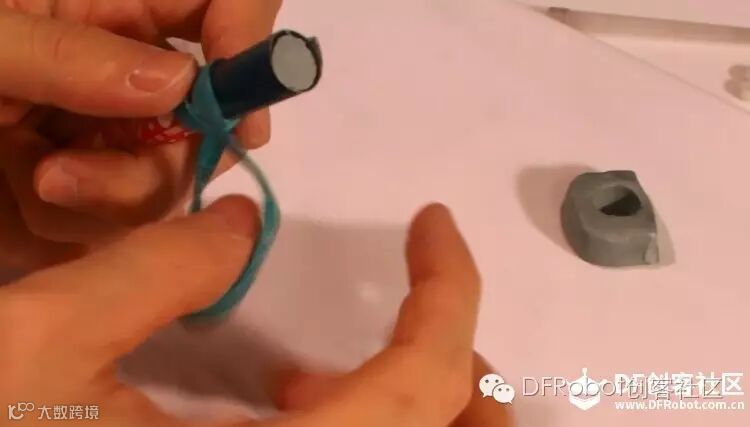

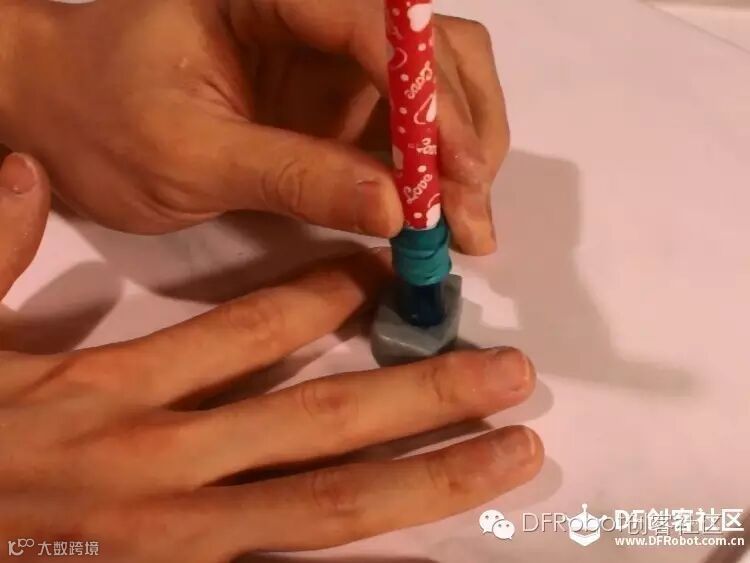

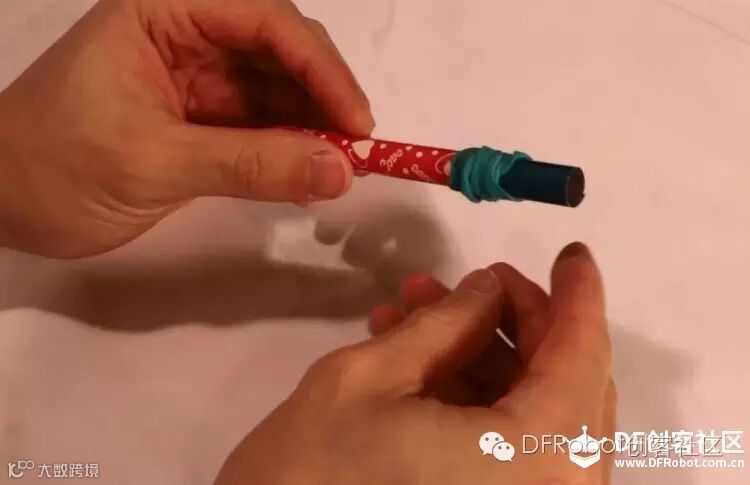

接着用粘土制作电位器旋钮。我用易拉罐卷在笔管上做成的铝皮，套上橡皮筋。用来切粘土。
将带卡片的电位器插入粘土，取下橡皮筋，再小心地取下电位器。

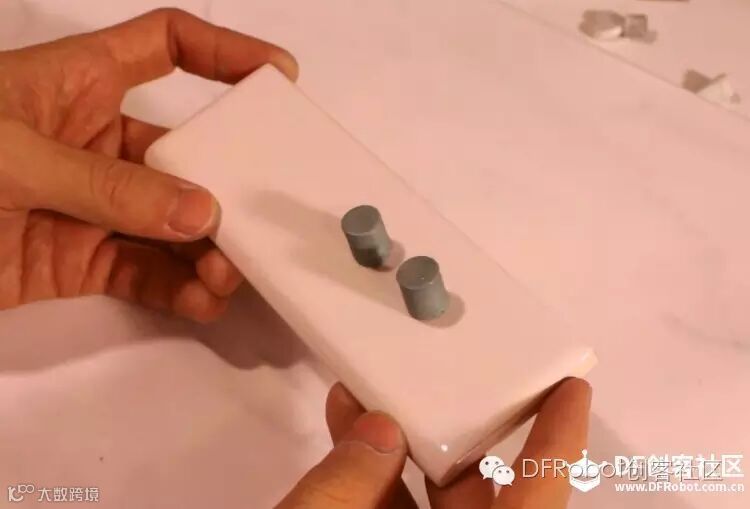

制作好后，将它放在陶瓷的盘上，在烤箱中烘烤30min使它定型。
测试电位器

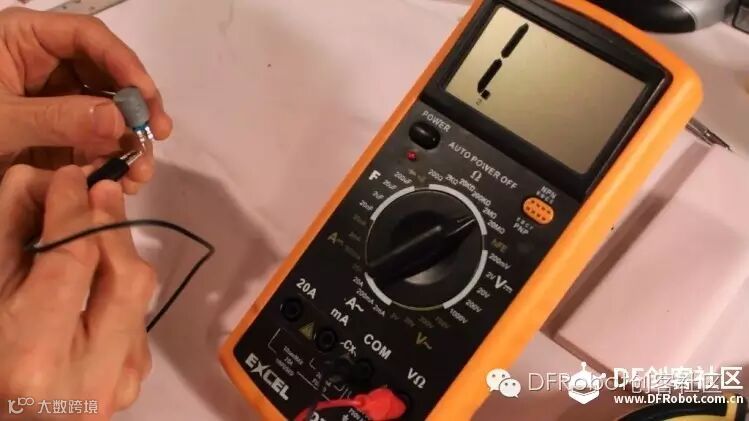

烧制完成后，可以将电位器安装好，用万用表测试它是否工作正常。

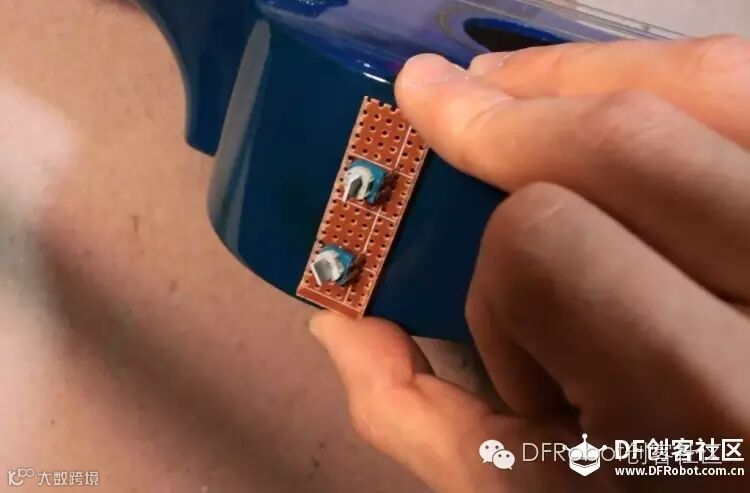

在原型板上安装电位器
要安装电位器，需要一块原型电路板，将它锯成合适的高度。
先用热熔胶固定两个电位器，要让它们一样高。然后用强力胶将旋钮固定在电位器上。

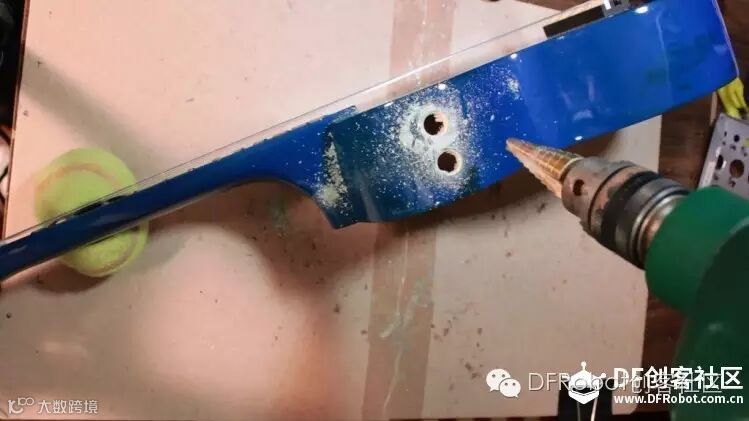

打孔
我将一个网球切开一条，用它来固定尤克里里。

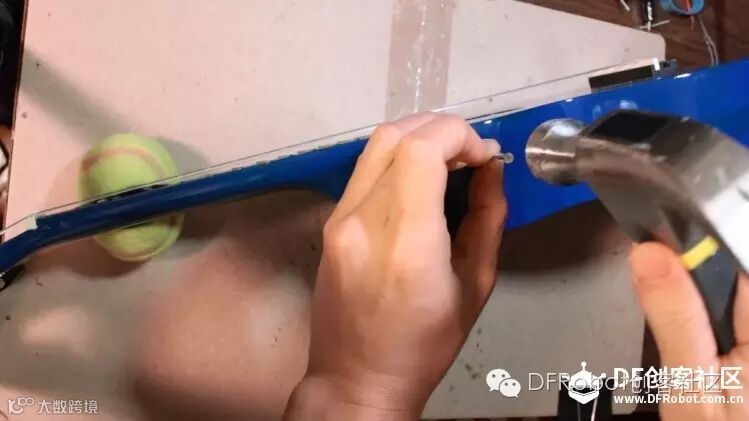

先用钉子和锤子在正确位置开小孔，然后用稍粗的钻头开孔。
最后，用扩孔器开1/4英寸的孔。
然后我用了一些蓝色丙烯酸颜料来将孔的边缘涂好颜色。

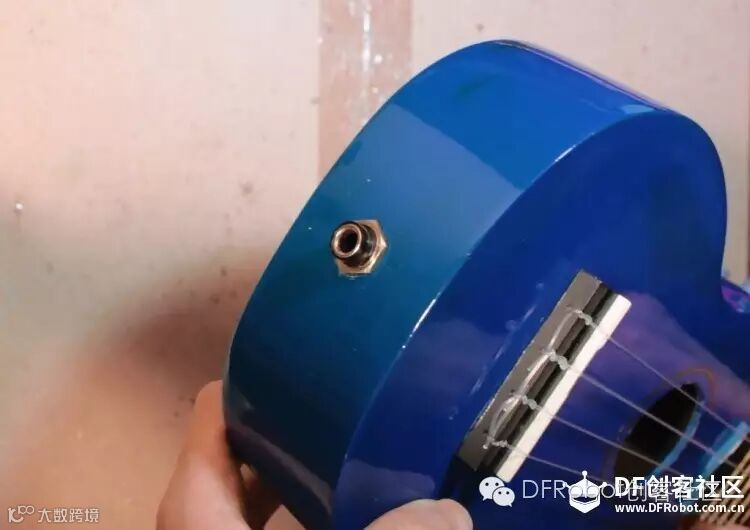

一共有3个孔需要钻，两个电位器旋钮，和一个底端的音频输出孔。

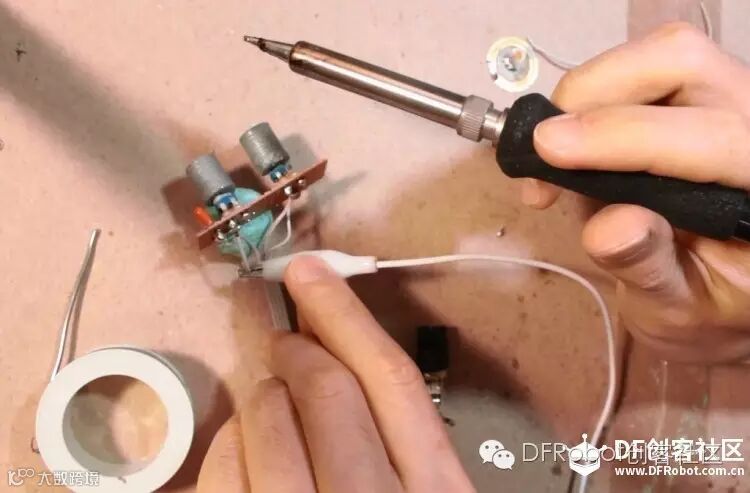

连接电路

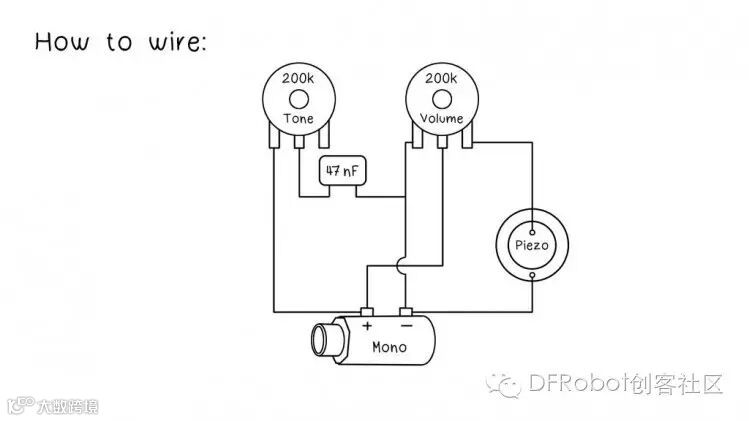

按照这个图连接好电路。
我们先将压电陶瓷片连接上单声道音频接口。我们需要控制接口输出的信号电平，所以我们用音量旋钮作为分压器来实现调整。
并联一个47nF电容，可以改变信号的低高频特性(tone，此处不是指音调，译者注)。要实现这一调整，将电容连接到tone旋钮，来控制流经滤波电容的电流。
为了避免连线混乱，我使用了从IDE线上拆下来的带状电缆。
将电路放进尤克里里
电路连接好后，我们需要将所有东西放进尤克里里。

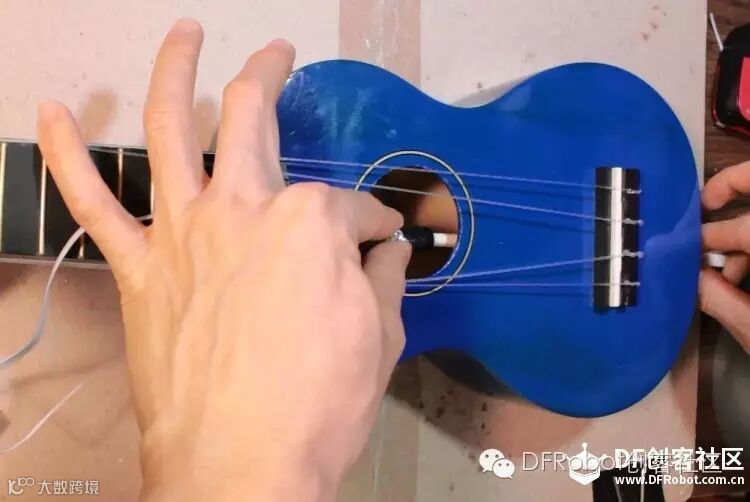

我将一支筷子从底部的孔插入，将音频接口拉至打孔处。
首先我们要固定好压电陶瓷片。用薄薄的一层环氧树脂涂在压电陶瓷片的光滑的一面，然后尽可能靠近琴桥粘好它。
接着用热熔胶固定好音频输出口，用一个垫圈将接口定位好。
最后固定好装有旋钮的电路板。可以用胶带预先固定。如果你有小的热熔胶枪，也可以用热熔胶固定。我是用一些环氧树脂固定的。
可以玩了
如果你喜欢这个项目，可以与你玩尤克里里的朋友们分享。
翻自 Evankale 在instructables上的作品 Electric Ukulele with Tone Controls。使用CC开源协议。
