【玩转开源】基于蓝牙通讯的自行车驴友装备

DF创客社区

2015-09-24

导读：本作品以旅行包为载体，利用蓝牙技术实现车头控制端与背包转向指示器之间的通信。同时车头控制端是可拆卸的，当驴友下车后，可将车头控制端缚在手臂上继续使用。

点击上方“DFRobot”可以订阅哦！

蓝牙通讯的自行车

创意起源

作为一名喜欢骑自行车“驴友”来说，除了给自己的“爱车”添加各种炫酷的装备外，最大的需求莫过于在骑行过程中的安全问题。例如，骑行中如何让身后的车辆及行人提前得知自己的转向；夜间行驶如何照明；当前环境温湿度；在野外环境下如何准确得知自己的地理等。基于蓝牙通信的自行车驴友装备应运而生了。

详细视频如下：

功能介绍

本作品以旅行包为载体，利用蓝牙技术实现车头控制端与背包转向指示器之间的通信。同时车头控制端是可拆卸的，当驴友下车后，可将车头控制端缚在手臂上继续使用。

系统同时内置GPS定位。具体功能如下：自行车的转向指示、车头照明灯、环境温湿度检测、GPS定位。

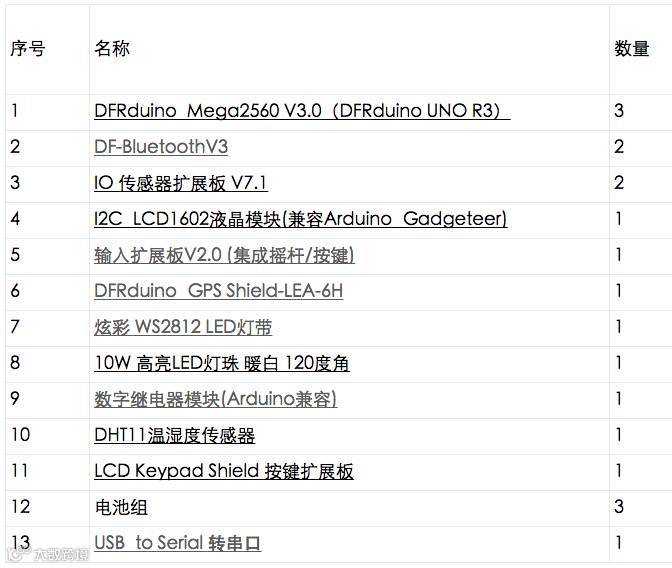

项目器材

项目制作

一

机械结构打印

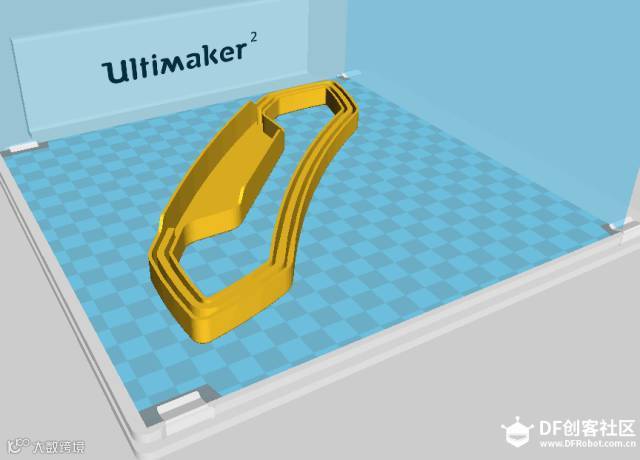

转向器灯槽(填充率30%+Brim)

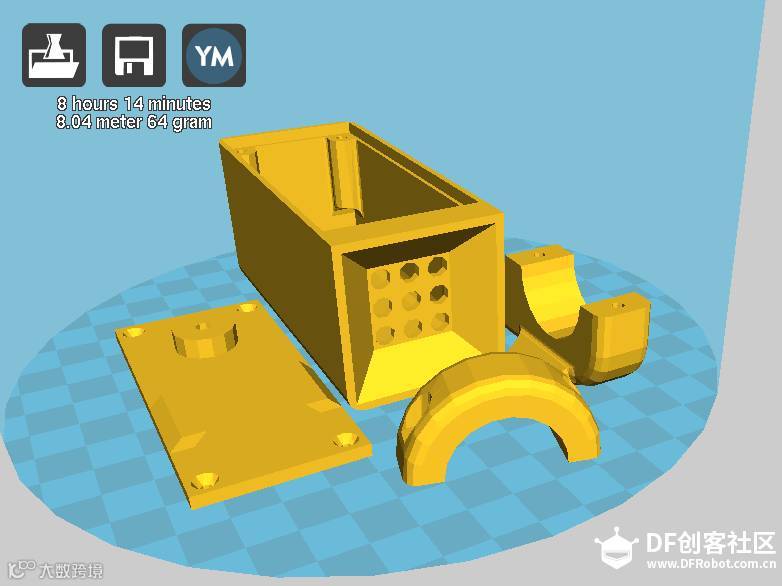

前灯模块(填充率30%+Brim)

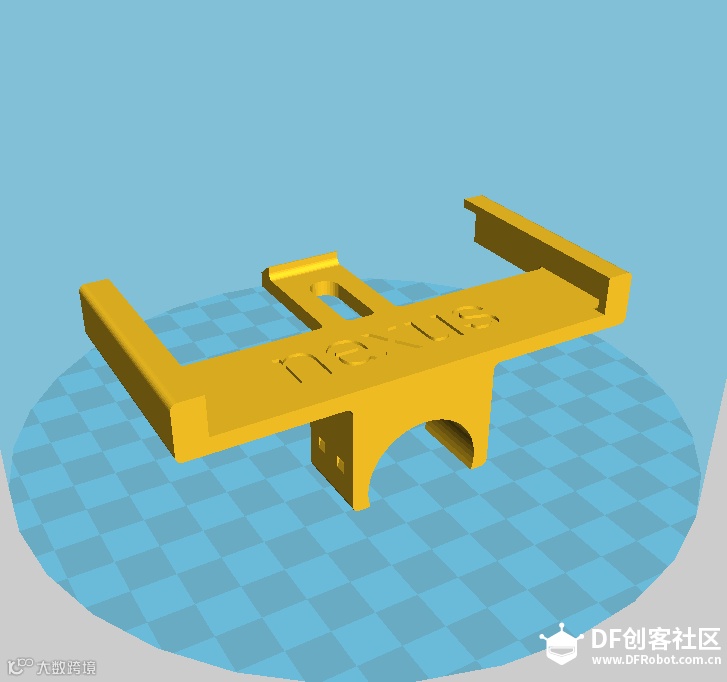

手柄控制端（填充率50%+BRIM）

二

电路结构安装

蓝牙通讯模块设置

切换蓝牙模块到AT模式：如下图所示，模块有一个2位拨码开关，1号开关LED Off是LINK灯的开关，可以关闭LINK省电，拨到ON为开，拨到另一端为关；2号开关AT Mode是AT命令模式开关，拨到ON进入AT命令模式，拨到另一端退出AT命令模式。

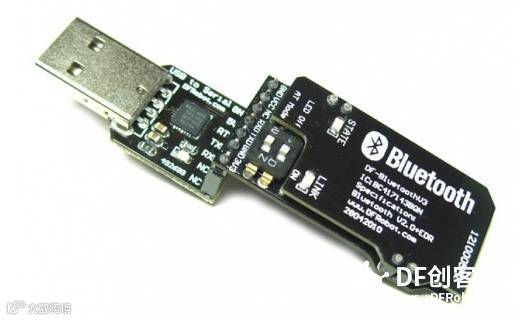

连接到USB to Serial模块：将DF-BluetoothV3蓝牙串口模块按接口顺序插在USB to Serial 转串口上，如下图所示。

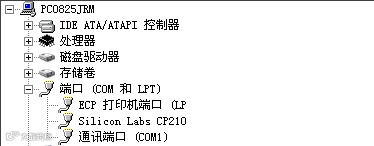

USB to Serial模块需要安装驱动程序。安装成功后，在设备管理器中显示为一个串口，下图设备管理器中Silicon Labs CP210x USB to UART Bridge(COM15)。这个COM口用来配置蓝牙模块的。

通过串口指令来配置蓝牙模块。在这里，我们需要用串口监视器来完成配置。有很多串口调试软件都可以完成，当然也可以用Arduino IDE的自带的串口监视器。在这里，我们就选用Arduino IDE自带的串口监视器来完成配置。首先，打开IDE,查看是否显示串口，我们这里选择COM4，打开串口监视器界面，设置波特率38400,选择“换行和回车模式”（Both NL&CR）。

【注意】：在AT模式中波特率默认为38400，和通讯时设置的波特率无关。

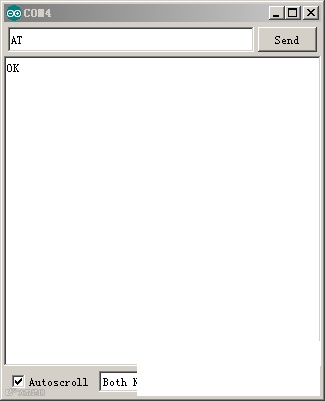

设置完成后，在串口中输入“AT”（不区分大小写），测试蓝牙模块与USB串口是否建立连接，如果连接成功，会显示“[OK]”。按同样的方法在串口输入相关的AT指令就能就行配置了。

当AT指令设置完毕后，将开关另一端退出AT命令模式，重新上电后设置才生效。

设置主从模块。两块蓝牙模块进行配对的话，需要将其中一个设置为主，而另一个设置为从。在IDE窗口中分别输入：AT+ROLE=1 和AT+ROLE=0，设置其分别为主、从模块。

转向器部分电路安装

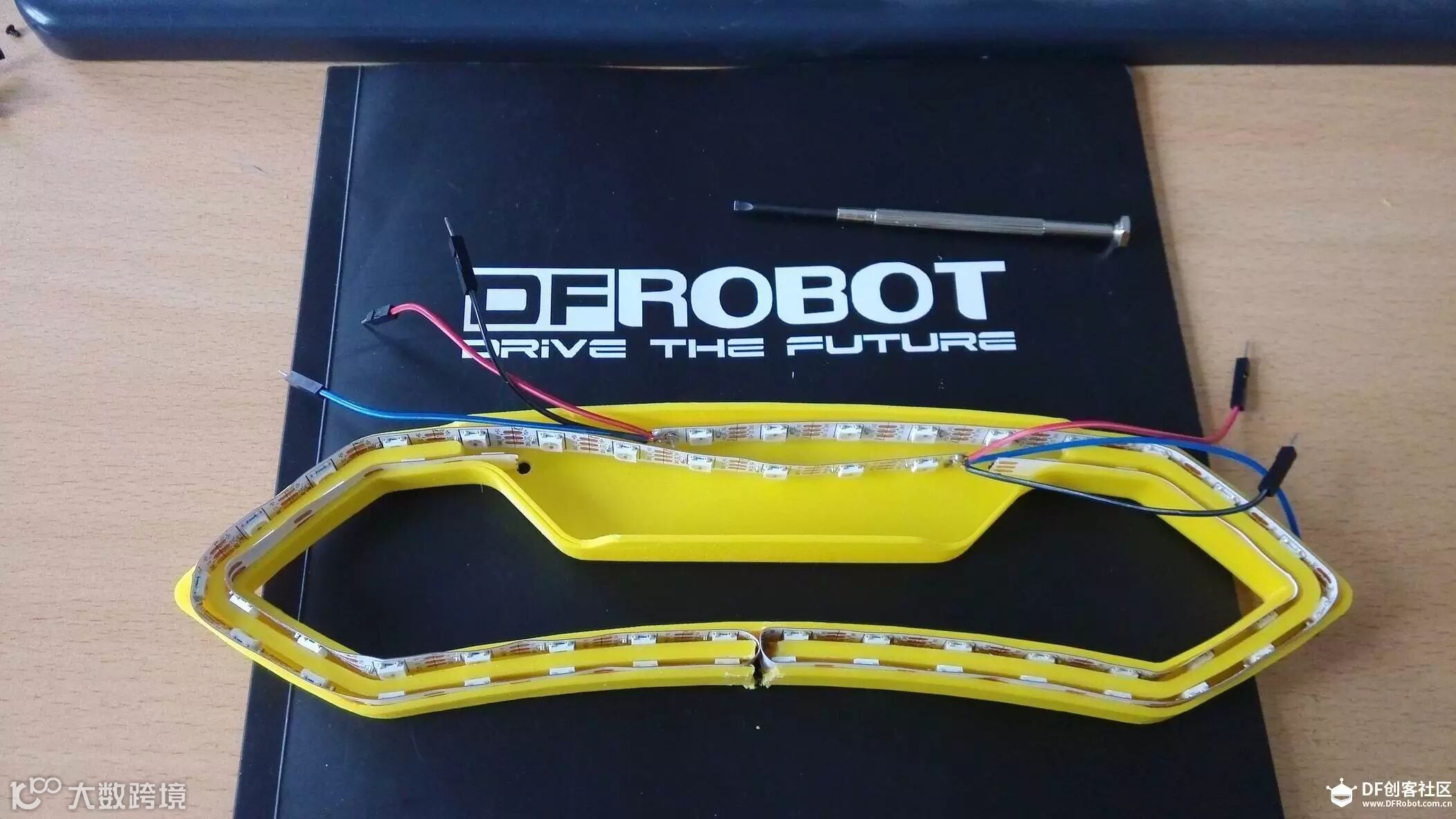

从炫彩 WS2812LED灯带中，截取两段适当长度的灯带，将其安放在打印出来的转向器灯槽中。并将接头处用三根杜邦线引出。注意在焊接时由于焊点相聚较近，请勿将其相互搭线。

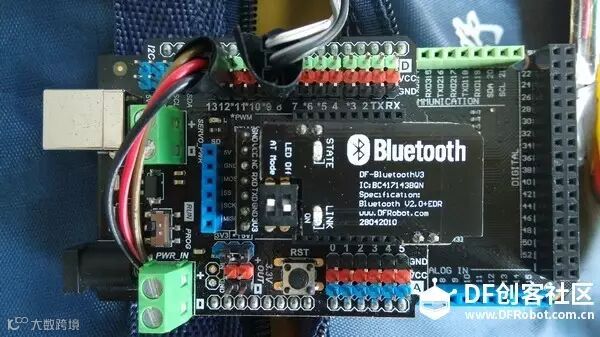

然后将其左右LED的杜邦线分别插在从控端模块数字口8.12上。并将蓝牙从模块插在蓝牙接口上。如下图所示，将蓝牙从控端置于背包的夹层内。

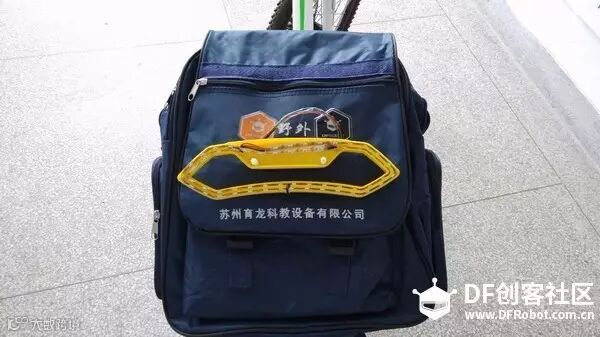

而对于转向指示灯，我们将其置于背包外部，通过两套尼龙螺丝固定在背包表面。如下图所示，此时蓝牙从控端的电路连线安装完毕。

车头照明灯电路安装

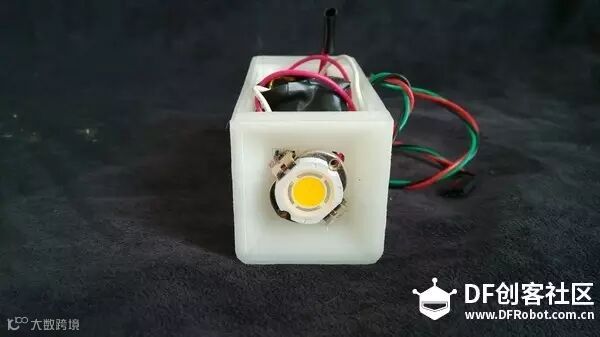

将10W 高亮LED灯珠，安装在车头灯罩打印件上，如下图所示。注意LED引脚如下（带凹口的一端为负极）。这款高亮的功率LED灯珠内部包含9个LED的阵列，发光强度为500LM,可以当做普通的照明电源使用，也可以用来作为机器人的强力光源。

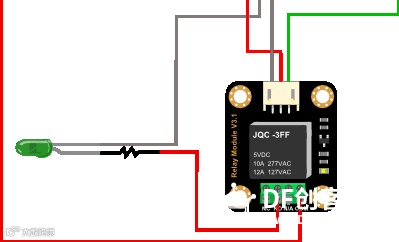

再将继电器、电池与其连成一个回路，具体连线如下所示

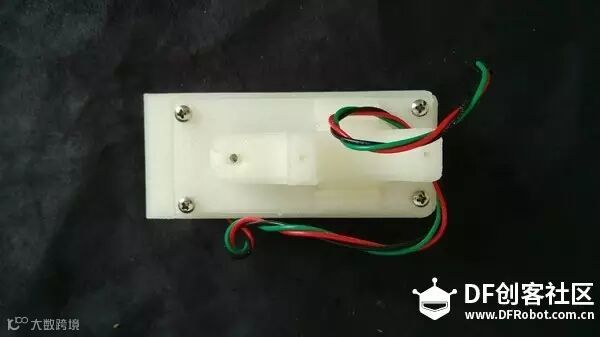

芯杜邦插头一端从灯罩侧面的孔中引出，灯罩底板盖上，上紧固螺丝固定

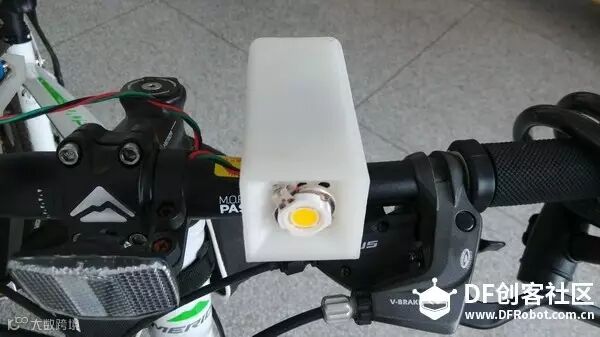

最后将车灯部分固定在车把头前方，用下半部分把头固定件，固定车头照明灯。

车头主控端电路安装

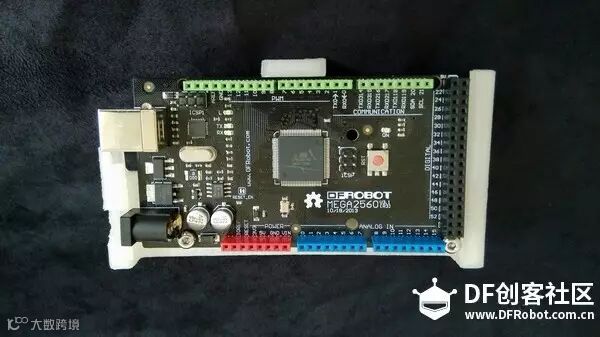

将DFRduinoMega2560 V3.0控制器安置于车头主控卡槽内，并用螺丝固定主控板。由于在设计时没有考虑预留到串口和电源供电口的位置，所以请自行修模留出上述两口位置。

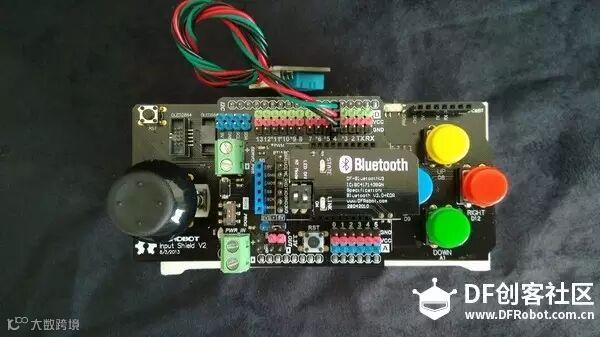

上述步骤安装好后，在主控板上分别增加输入扩展板V2.0 ，这样我们就为主控端添加了控制按钮。在输入拓展版上增加IO 传感器扩展板 V7.1，这样为照明灯和DH11、LCD显示屏以及蓝牙主模块提供了模块化插接平台，避免了繁琐的插线。如下图所示

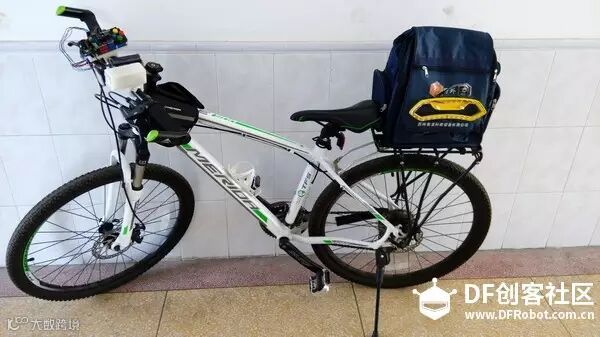

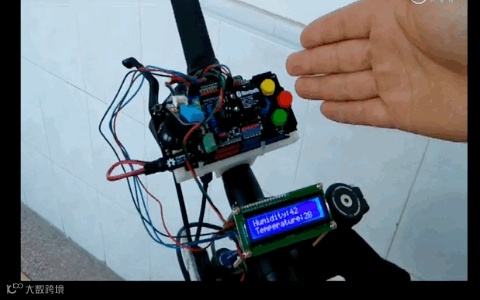

完成上述模块连接后，我们可将其固定在自行车头，由于模型设计对于不同的车型可能不同，所以在对具体的车型，请适当调整，保证主控端的稳定性。如下图所示

DH11和LCD1602字符液晶显示器连接

DH11实时侦测当前环境下的温湿度值，并将值显示在LCD1602字符液晶显示器上，提供给驴友参考。DH11与IO传感器拓展板数字口4连接，车前灯与IO传感器拓展板数字口7连接。

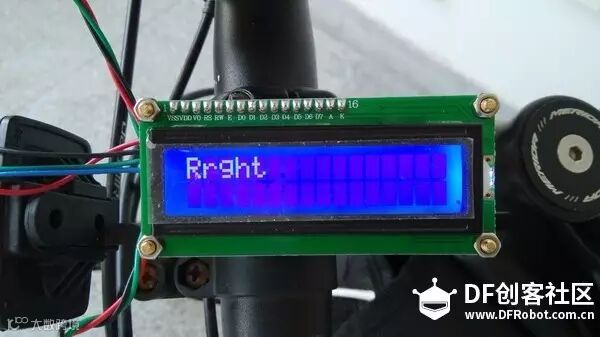

LCD1602字符液晶显示器在本作品中起到了一个显示信息的作用，既可以显示DH11侦测到是温湿度值，又可以显示按钮按下的状态变化。LCD1602与IO传感器拓展板数字口I2C口连接，请注意杜邦线序，不要插反。

GPS模块安装

此次作品中的GPS功能模块是相对独立的单元，因此他的的安装相对较为简单。我们这里使用DFRduino UNO R3、DFRduino GPS Shield-LEA-6H、LCD Keypad Shield 按键扩展板逐层叠加实现GPS的定位。这里需要注意的是GPS增益天线需要外置，否则无法进行定位。定位的经纬度值在LCD1602字符液晶显示器上，提供给驴友参考。
