项目作者：hnyzcj
在我们的日常生活中您是否遇到过这样的麻烦呢？
在需要钥匙的时候，却找不到钥匙
不找开锁师傅，就得睡大街
找开锁师傅，一个星期的饭钱就没了
在家门口蹲1小时
都是记性差惹的祸
……
DIY一款可以双向查找的智能钥匙扣，
真的是太有必要了！
它就是健忘症终结者
其实还可以用在其他物品上，
通过它一键寻物

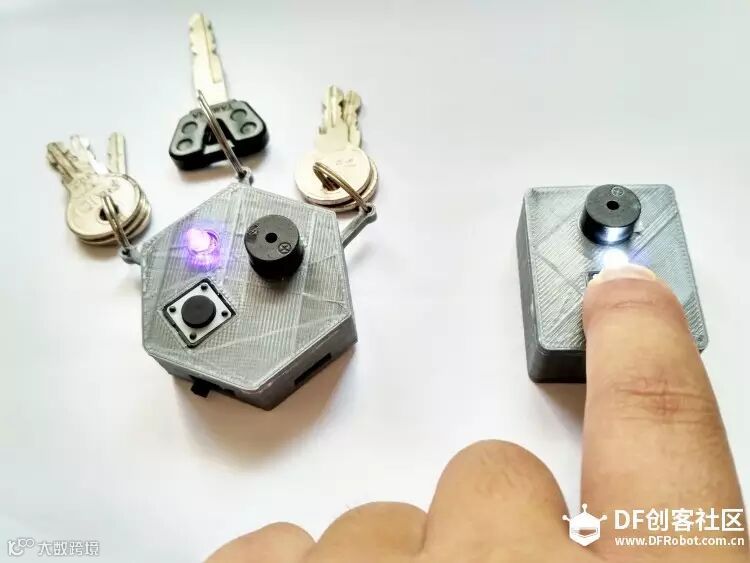

如图1所示按右边钥匙扣按钮
左边的钥匙扣可以发出声、光；
同理按左边的钥匙扣按钮
右边的也可发出声、光，
从此不用再配人生第99把钥匙了……

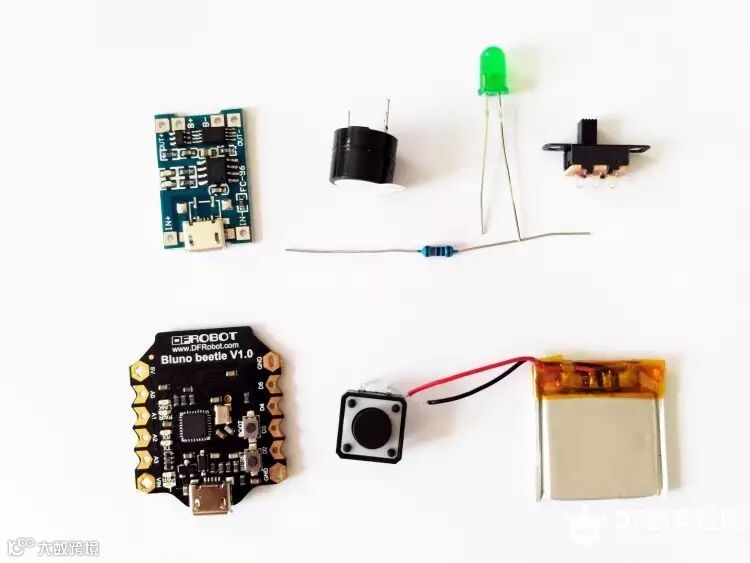

【材料清单】
Bluno Beetle控制器（2块）
拨动开关2档3脚 SS-12F15G5（2块）
5V有源蜂鸣器电磁式（2块）
MICROUSB版1A锂电池充电模块（2块）
3.7V聚合物锂电池032323（2块）
LED（2）
10K电阻（2块）
贴片轻触开关（2块）
杜邦线若干
3D打印机（Overlord pro）
灰色PLA
【电路连接】

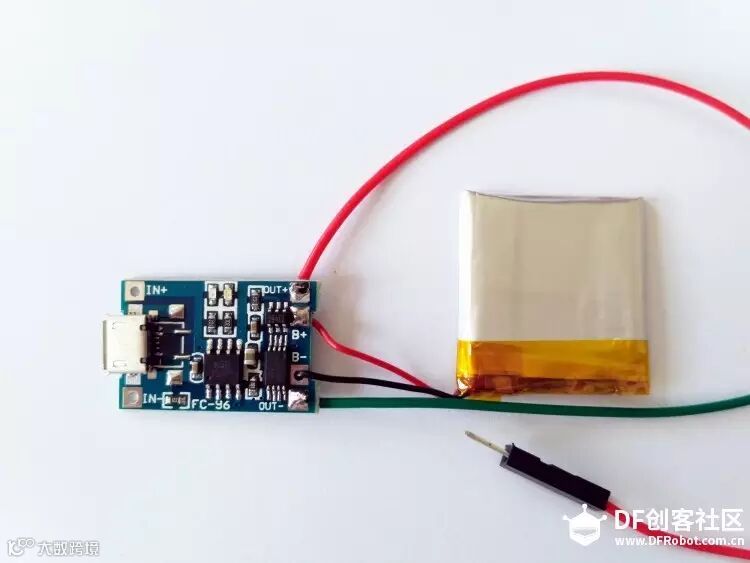

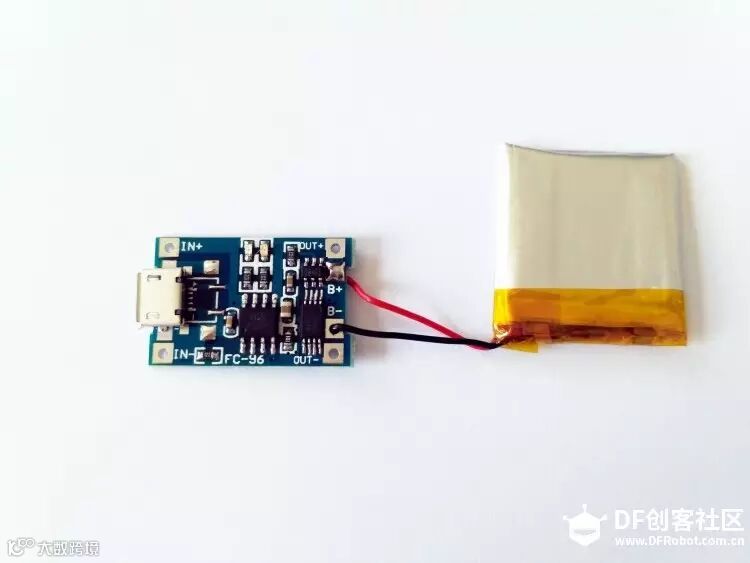

1. 拿出MICROUSB锂电池充电模块与3.7V锂电池032323连接如图所示，3.7V锂电池红线（正极）接充电模块B+黑线（负极）接充电模块B-。
2.拿出两根杜邦线分别连接到充电模块OUT+和OUT-两端，用于负载的输出。如图所示。

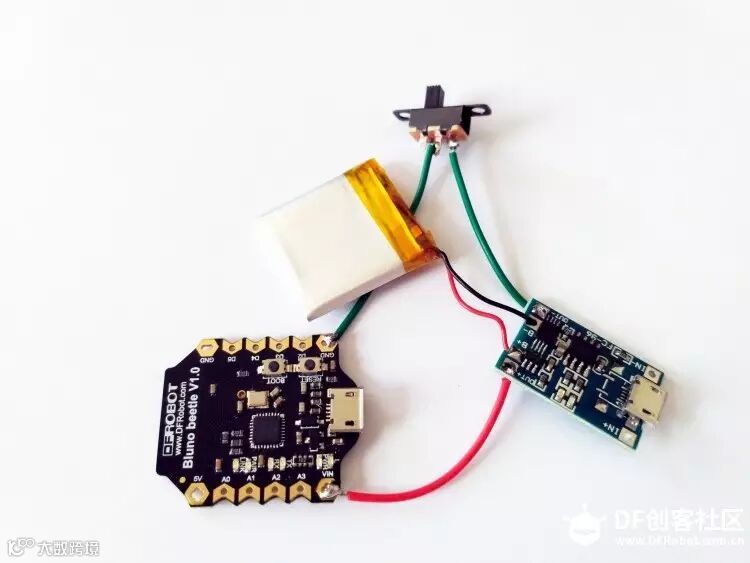

3.将BLUNO BEETLE、拨动开关与图4中电路连接如图5所示。充电模块OUT+接BEETLE的VIN端，充电模块OUT-接拨动开关右脚，拨动开关中脚接BEETLE的GND端。

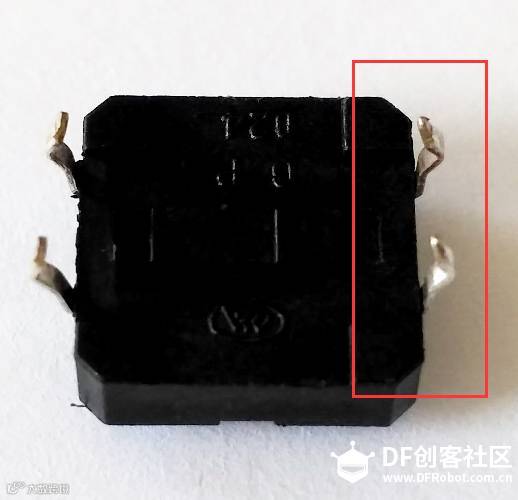

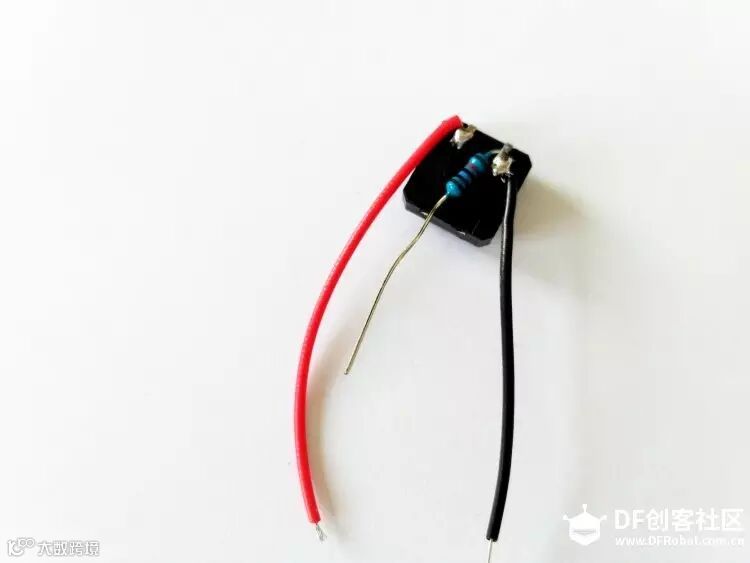

4.取出按钮、10K电阻、红黑杜邦线，做一个按钮的下拉电路。注意此种按钮有四根引脚，我们只要选取任意一边的两根引脚进行焊接即可。如图6所示，红色框中
当要读取的针脚, 可能出现连续的状态而不稳定时，就会通过加入上拉/下拉电阻方法,这样可以使其在没有连接状态下有个稳定的读数。例如这里的按钮电路, 在按下时状态为1，但在不按下时, 可能会产生抖动 它的读数可以是 0 - 1023 中任何值。这样要判断是否按下，容易出錯。如果加入一个10K 左右的下拉电阻, 即可去除按钮在按下过程中产生的抖动。这里按钮黑线接BEETLE数字口4，红线接+5V。

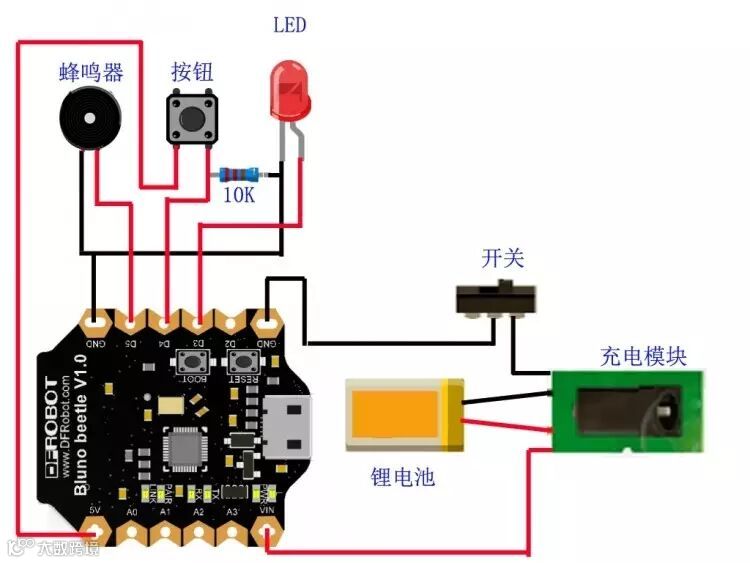

详细电路连线如图8：
同理另外一个电路连接与其相同。
【蓝牙配对】
由于使用的是DF BLUNO BEETLE主控板，集成了蓝牙4.0功能。我们只需要对其进行蓝牙主从配对建立连接。蓝牙配对如下：

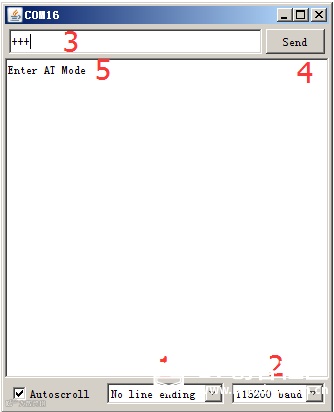

进入AT指令模式需要先把串口监视器的右下角的调为“No line ending”然后在串口监视器中输入“+++”，进入CMD模式即AT模式。
A.打开Arduino IDE
B.选择菜单：tools->Serial Monitor开启串口监视器
C. 在两个下拉菜单中选择"No line ending"(1)和115200 baud（2）
D. 在输入框中（3）输入"+++"，并点击发送键（4）
E.如果收到“Enter AT Mode”(5),就证明已经进入AT指令模式.
按下列AT指令来设置蓝牙主从模块:
设置BLE工作在主机状态下:AT+ROLE=ROLE_CENTRAL
设置BLE工作在从机状态下:AT+ROLE=ROLE_PERIPHERAL
如果设置成功后在串口监视器中会出现OK，此时分别对主从模块上电后，配对成功后，可以看到LINK灯亮。
【代码编写】
由于功能上要求满足双向通信，所以在编写完串口发送后，需要在编写串口接收这样，无论是蓝牙主模块或者蓝牙从模块。即是发送端也是接收端。（代码见查看原文中）

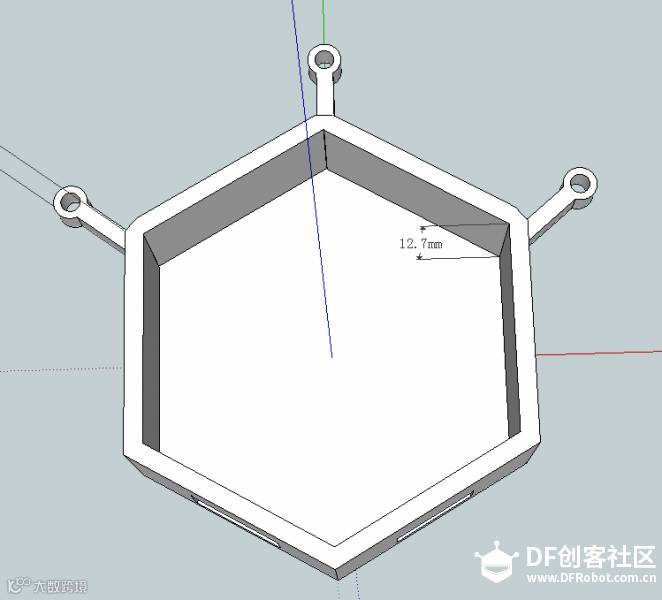

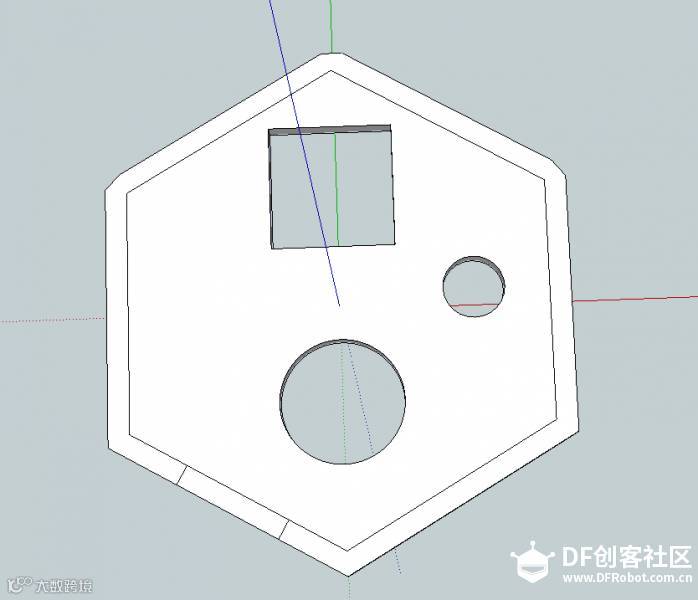

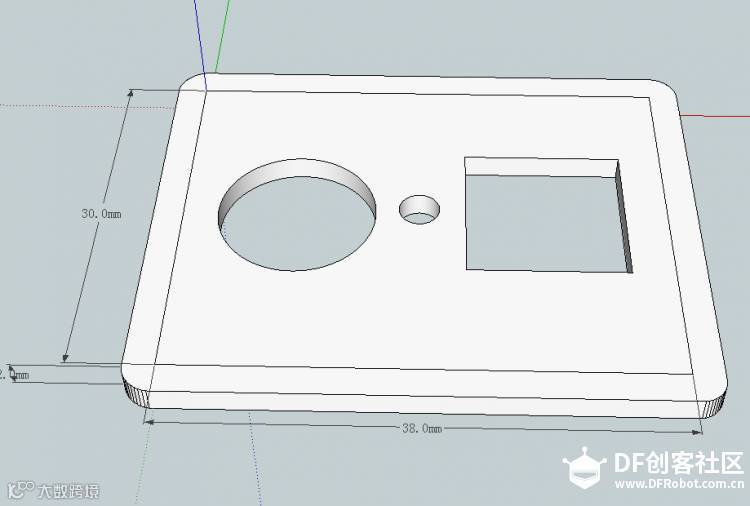

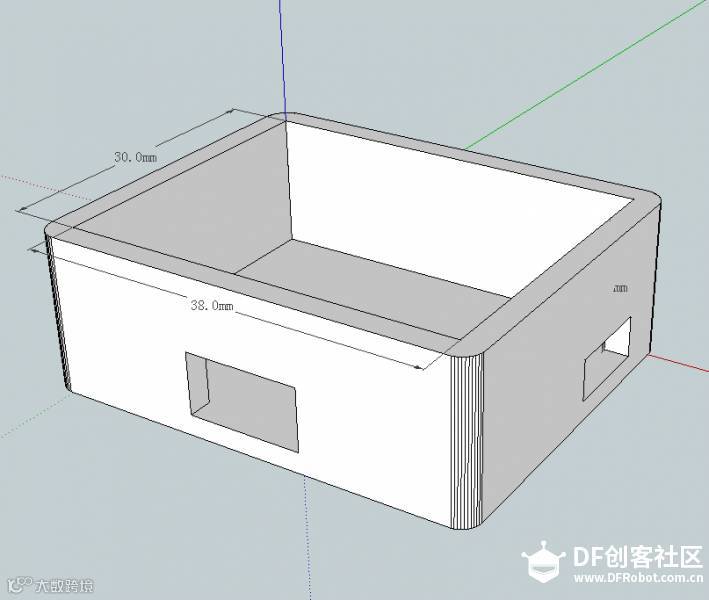

【结构建模】
【组件安装】

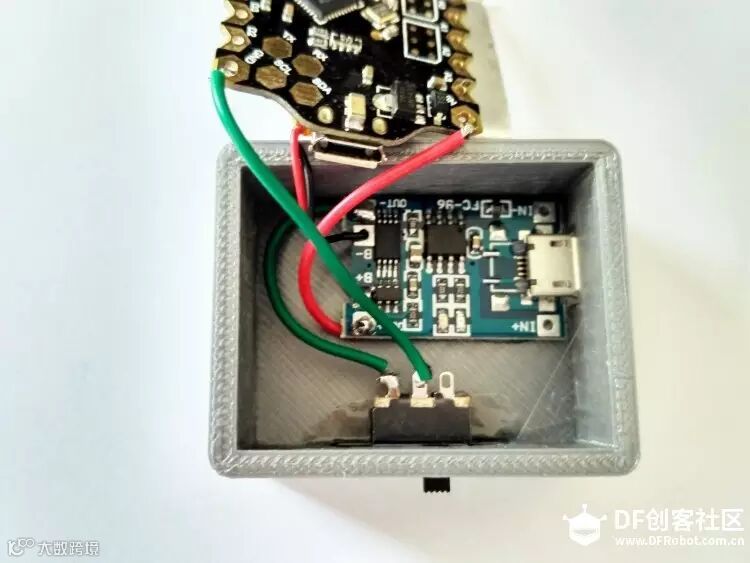

将充电模块与拨动开关放置与盒子底层，并固定。如图14所示

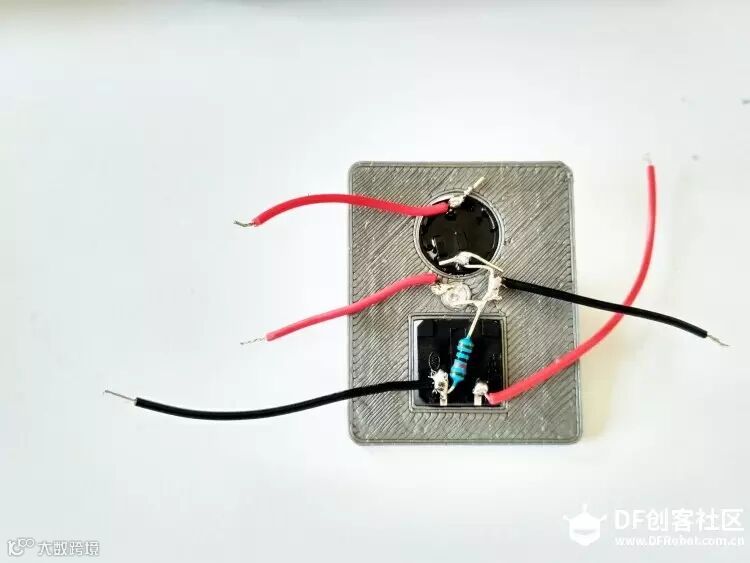

将蜂鸣器、按钮、LED如下图方式焊接（参照电路连线）
再将盒盖上的线与BLUNO BEETLE主控焊接（参照电路连线）
【测试使用】

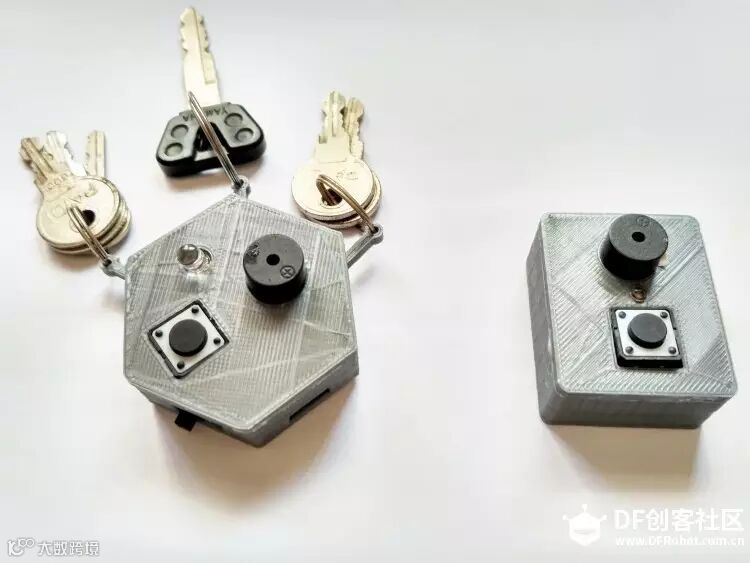

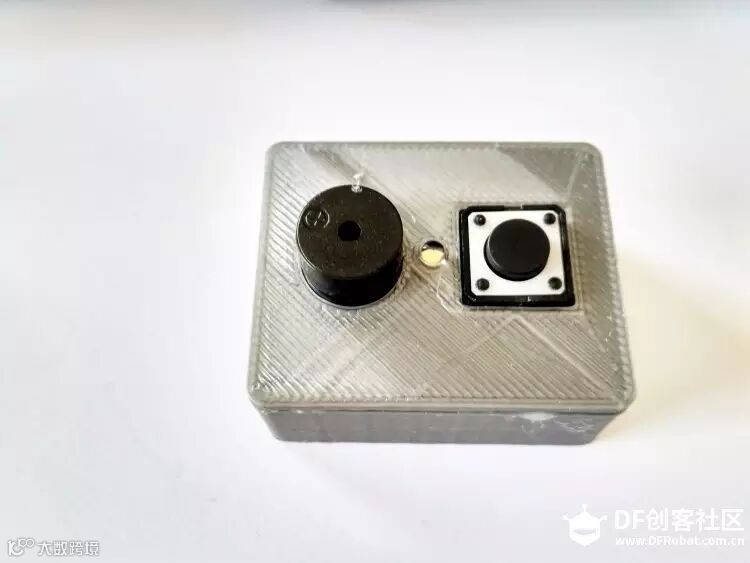

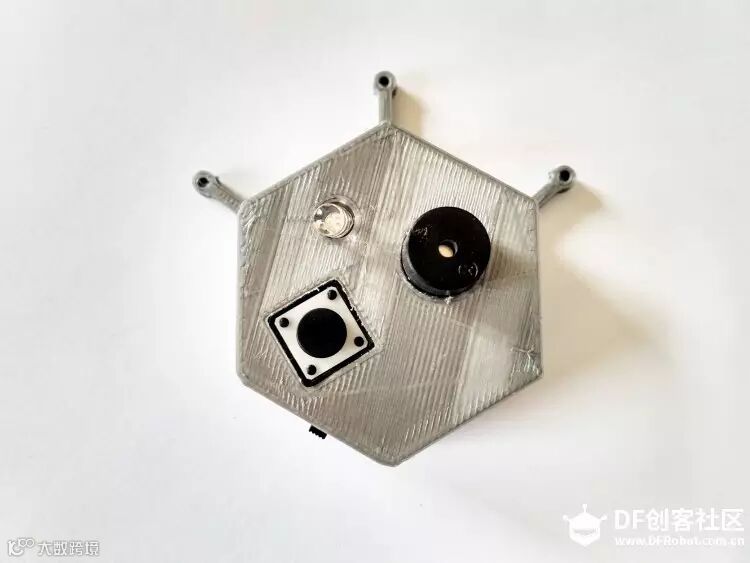

将你的钥匙挂在钥匙扣上，分别对两端上电，配对成功后即可使用。当你在找不到钥匙的时候请不要抓狂。拿出智能钥匙扣，按下按钮一键寻物。同样反过来你的主控端如果找不到了，用你的钥匙扣按钮也可实现一键寻物。
