玩转开源 | 那一年我们拥有的旋转木马

【项目介绍+新路经历】

童年的玩具是记忆的珍珠，回味童年，最忘不了的就是游乐场的旋转木马了，恨不得带回家.......        现在，也是我最喜欢最喜欢的”玩具”,决定了做一个带回家....即是一个玩具也是个很实用的小夜灯哟~~

【实现功能】

• 3D手势识别传感器控制:

• 顺时针旋转—木马转动;

• 逆时针旋转—木马停止转动;

• 距离感应—开关灯和亮度控制；

• 上下挥手—改变灯亮的个数；

• 左右挥手—改变灯的颜色。

【show time】

【制作过程】

清单：

•  木质旋转木马拼板                                   X1

• 3D手势识别迷你传感器模块(SEN0202)   X1

• RGB模块                                                 X4

• Beetle控制器(DFR0282)                         X1

• 130电机                                                  X1

• Motor driver-HR8833(DRI0040)             X1

• 杜邦线若干

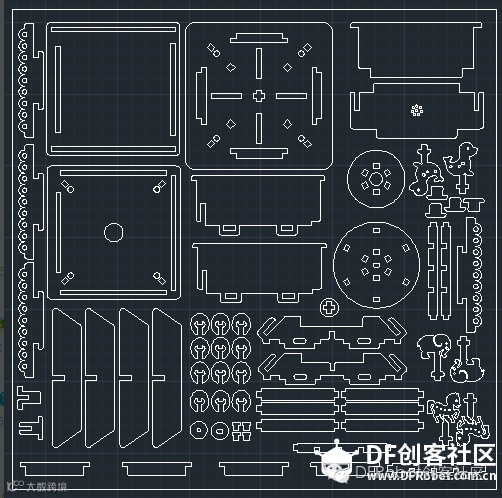

设计的旋转木马拼板图

木板切割完成后，动动手动动脑开始拼装啦~~

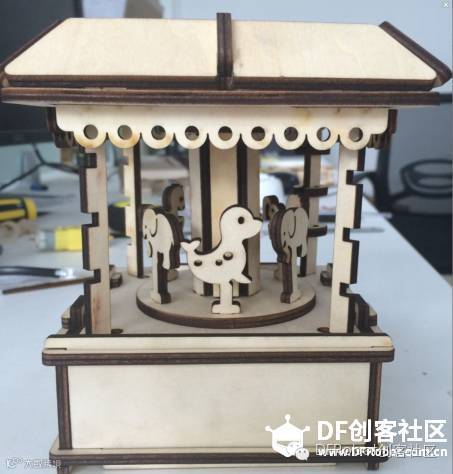

完成图：

告诉大家一个更有创新的玩儿法：用颜料笔给旋转木马涂色，做出一个属于你自己的旋转木马！！完成后会有很大的成就感，哈哈。。。当然啦！更大的成就感还再后面哈，我们接着安装~~~

把硬件模块安装在旋转木马上，话不多说先上图：

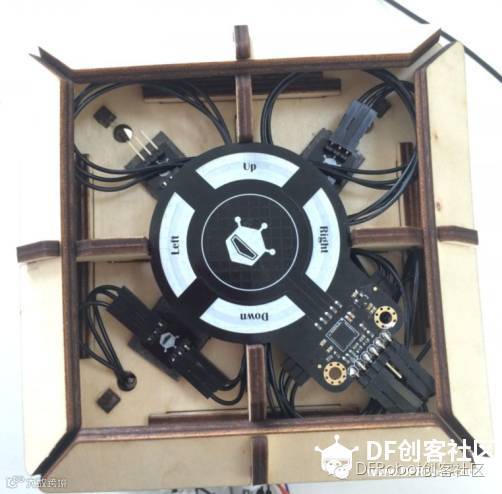

（旋转木马顶部硬件模块安装图）

4个RGB模块+3D手势识别迷你传感器模块

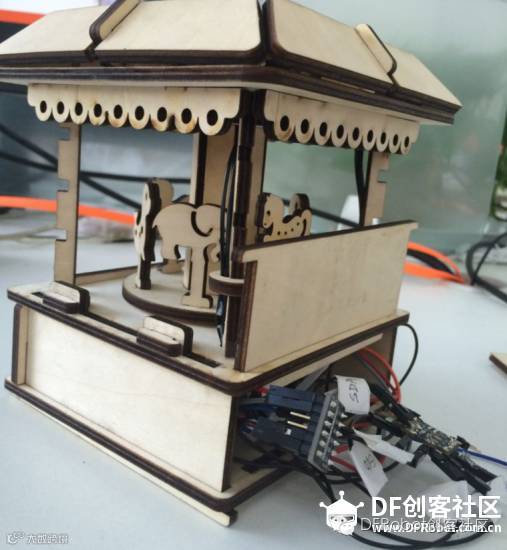

（旋转木马底部硬件模块安装图）

130电机+Motor driver-HR8833电机驱动模块+Beetle控制器

组装完成后请点击“阅读原文”查找下载程序
