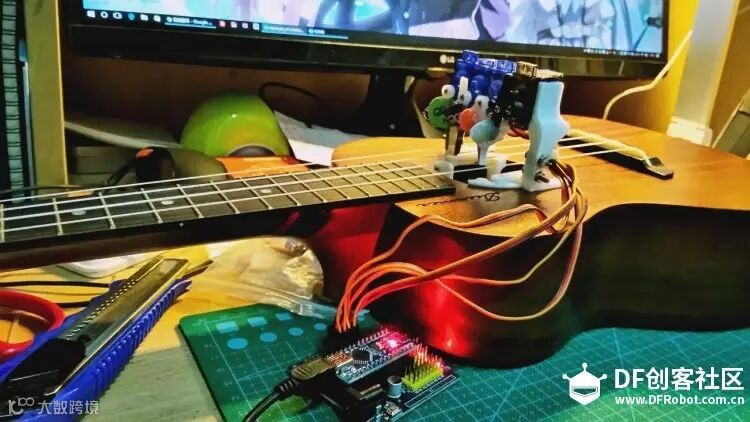

使用4路舵机实现自动拨弦~

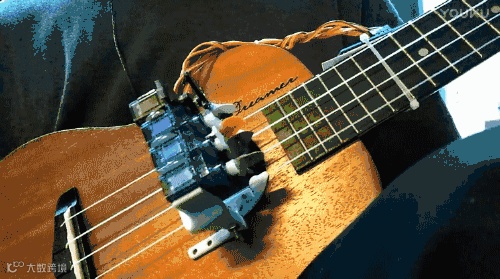

先上视频~简单写了个《安静》的演示
4个舵机+3D打印件
现在成为吉他手再也不是梦！
制作的过程也不会损坏宝贝乐曲~
觉得有趣的小伙伴
一起边看边做吧！
Arduino 主控*1
打印好的结构件
舵机*4
吉他拨片*4
螺丝*n
尤克里里*1
除了实现功能以外
我实在不忍心破坏尤克里里
所以设计上也必须小心

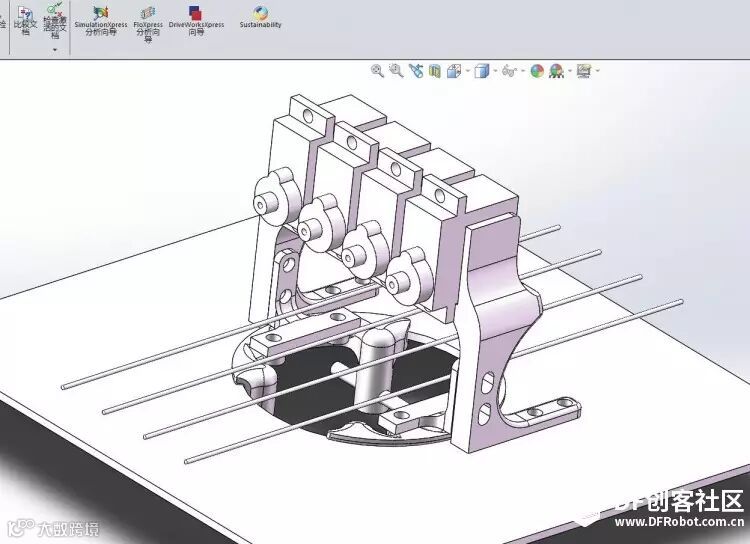

采用凹槽夹持音腔板材的方式

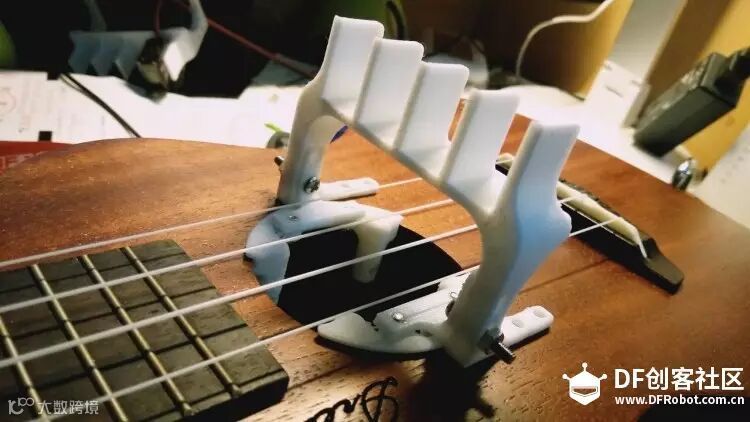

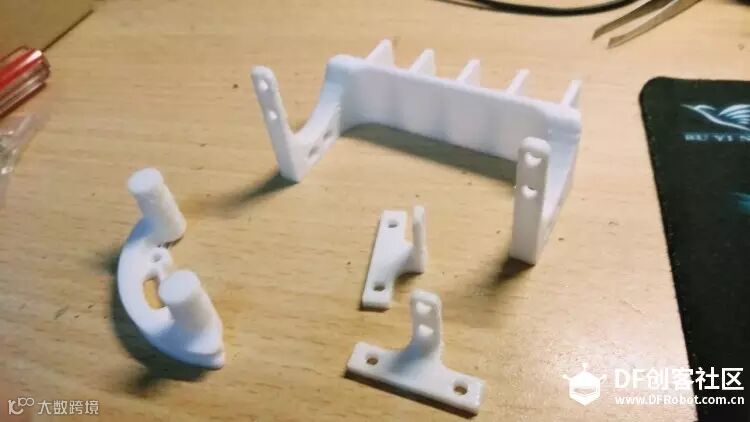

▲打印好结构件

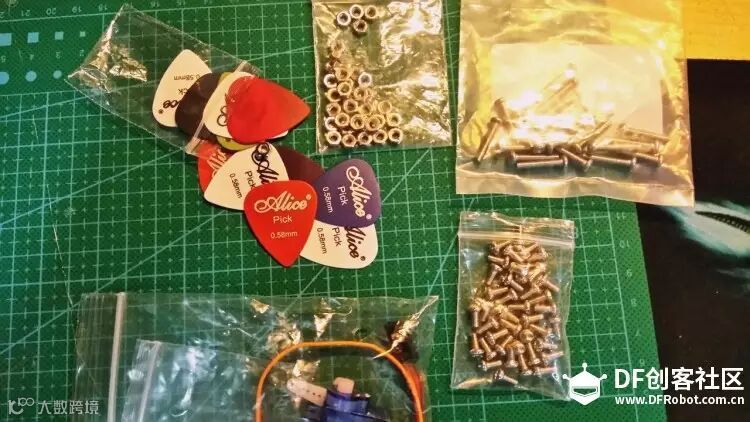

▲准备材料

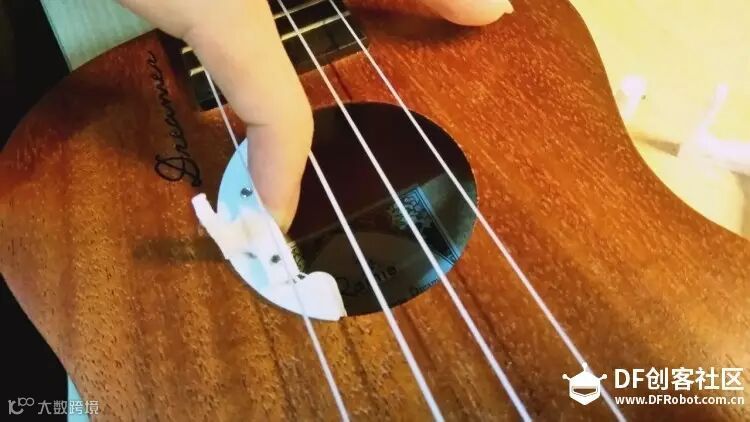

▲安装在尤克里里的音孔上(边缘涂上薄薄得一层热熔胶会好点,但是不要黏在琴上了)
▲安装舵机架,锁上螺丝

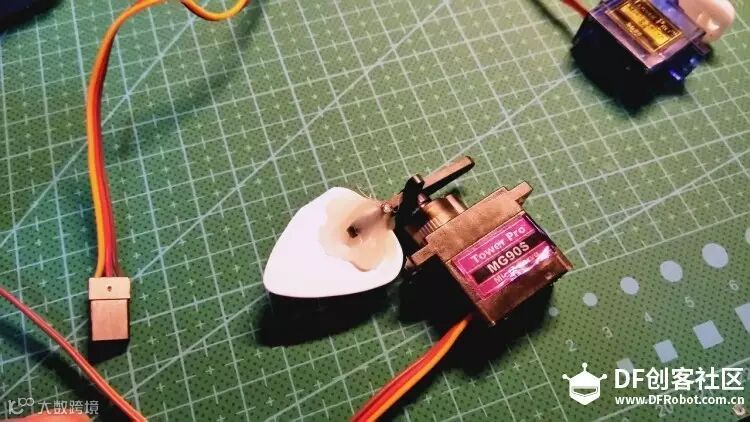

▲安装拨片,用万能的热熔胶即可

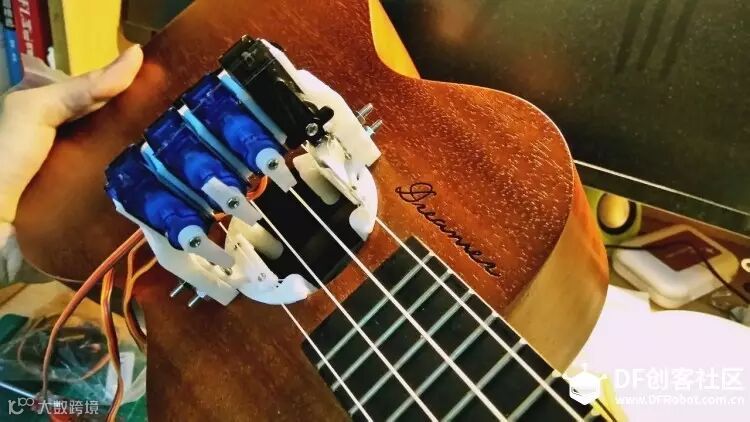

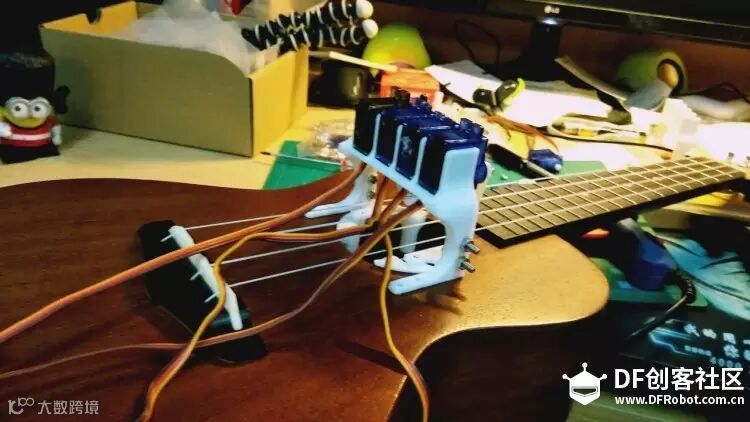

▲装好四个舵机

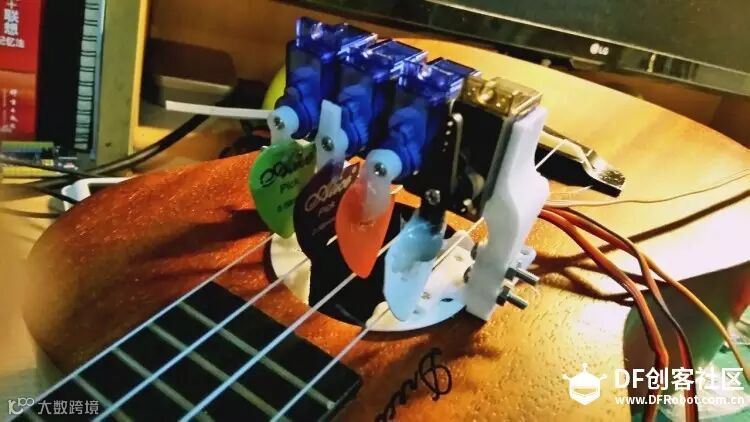

▲加上拨片之后的
如果舵机的力量不够的话,
可以像图片那样,
把拨片剪细一点,
或者用更薄的拨片,
我用的是0.58
▲接线
代码请拖到文末左下角点击“阅读原文”查找帖子1楼下载
