据说夏天来了
最近被“一晚一度电”的广告匡住的人也挺多的
不就是怕热又想省电吗？
弄个电风扇不就好了
别怪小编抠门
一度电也太奢侈了！
认同的举手！
据说懒人为了不走路创造了汽车
抠人为了省钱又智造了节能汽车
所以社会在不断进步
比如说攻城狮一抠门
就要造，造，造个
超级省电智能节能风扇！
这种抠人已成精
快快靠边站！
夏天必备“你来，我摇头，你走，我发呆，风力可大可小随你High，聪明到你无法想象”的

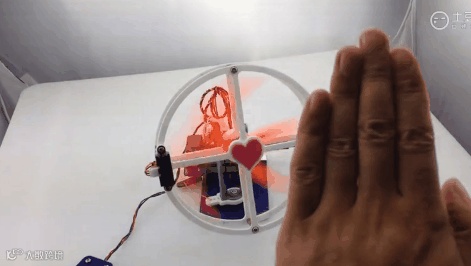

牛人自制 3D打印看得见你在不在的节能风扇！
闪亮登场↓↓↓↓↓
是不是成功被它的美貌吸引?
抠人精根本就是你我望尘莫及的生活境界
他造的风扇功能很强大：
【几级风力由你选】
风速可调，直到你舒服为止
【能看见你的存在】
他看见你在就吹风，你走了就停止工作，
让你享受到省电！省电！太省电的这种超级体验！
超级节智风扇养成记
作者一直秉承着“省钱省钱省钱”的原则：
人没在，电风扇前方也在吹，这样太浪费电了！
于是乎，想到了加一个传感器来探测人在不在影响风扇开和关的判断，
最终决定用红外测距传感器GP2Y0A21，
因为它相比较热释电传感器而言
广角够小，还能修正人的坐姿，不错，一举多得！！
其实为了省钱，不想加防护罩的
但是想到如果只有螺旋桨裸奔，太危险了，削到人怎么办？
OK，结合这两个问题，
传感器固定的最佳位置在螺旋桨防护罩的前面正中间！

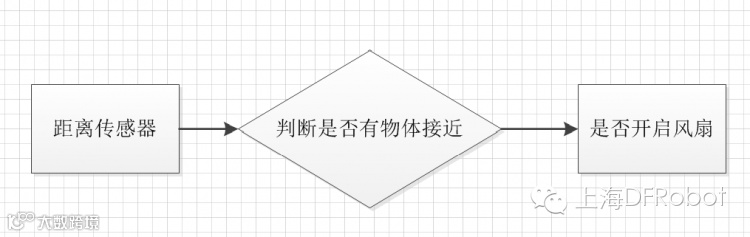

看清楚哦，这只是第一代！ 骚年们，第二代的关键词是：智能追踪！ 文末奉上第二代风扇展示！ 电路部分 电子部件清单 整个系统的电路部分设计参考开环系统的设计方案制作的，具体可见功能流程图：

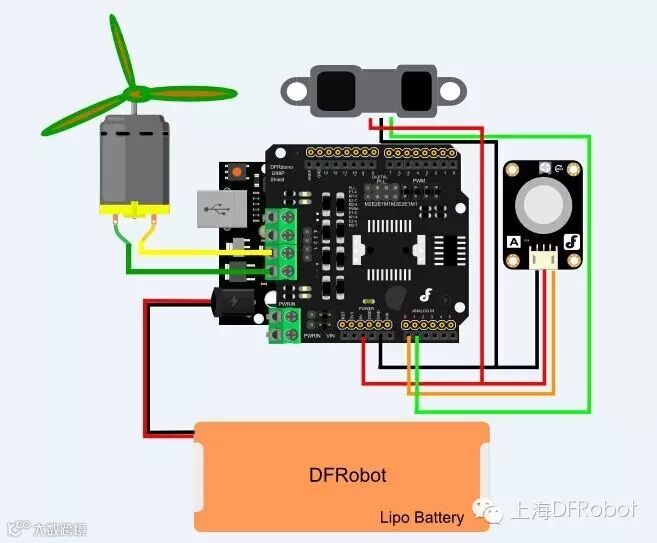

按照功能流程图的思路，我们搭建了电子电路的电路图：

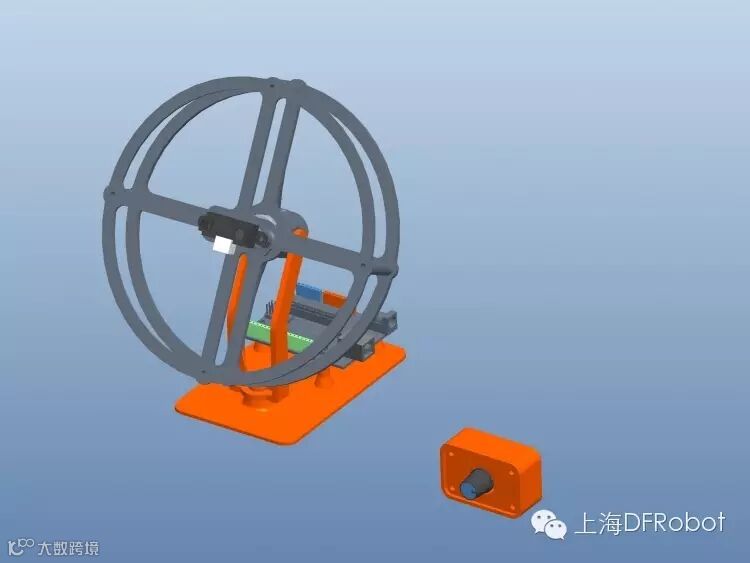

机械部分 搭建好了电路部分，现在就需要一个载体来承载这个硬件电路，首先需要设计如何固定好电风扇电机，如下图所示：

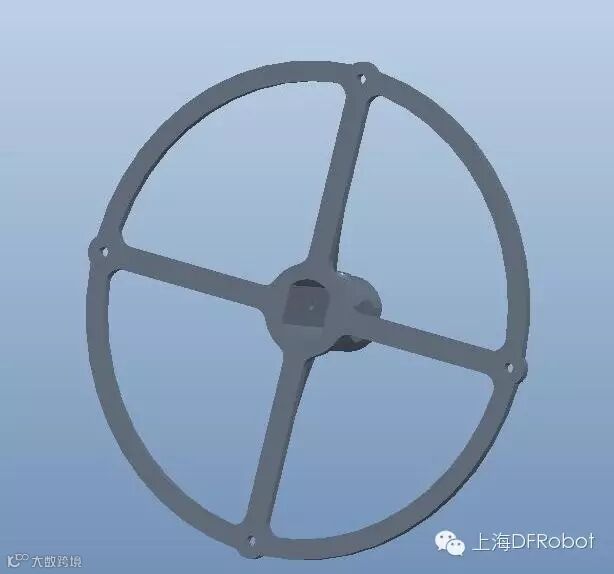

螺旋桨防护后罩：中间的部位是用来固定电机的，外围的四个孔用于连接螺旋桨防护前罩；
螺旋桨防护后罩：中间的位置用于固传感器的，外围的四个孔用于M3螺丝柱连接螺旋桨防护后罩；

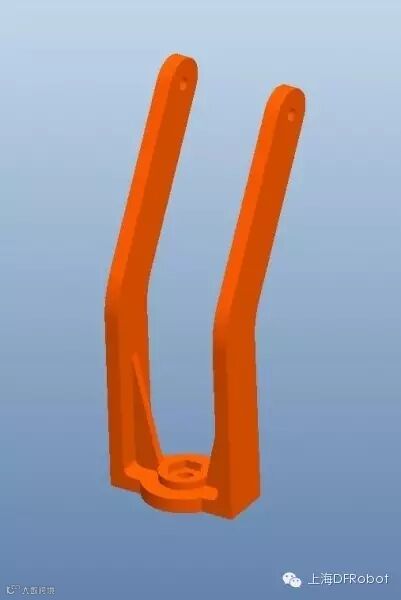

支架：用于支撑风扇头的支架，底部有沉孔，用于固定螺母；

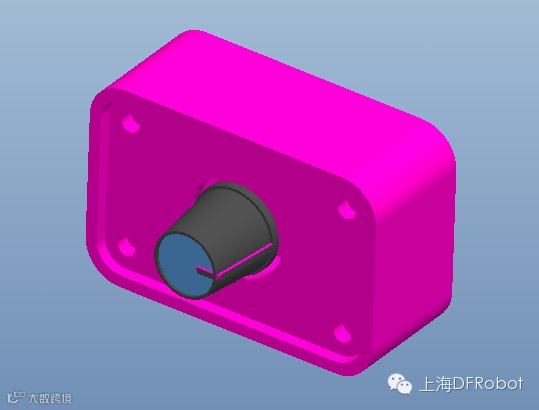

调速盒：用于安装线控调速器的；

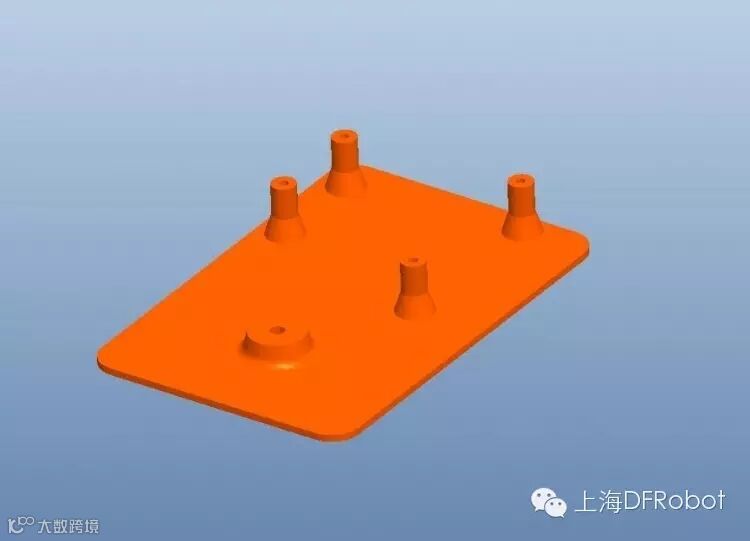

安装底座：用于支撑整个电风扇和固定控制板

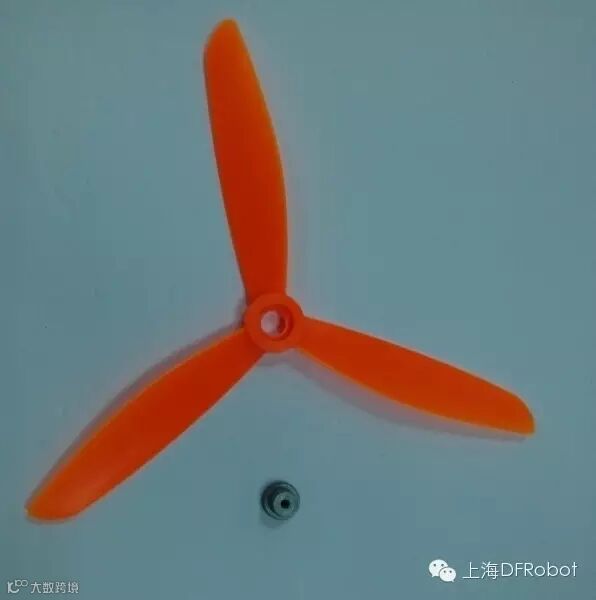

风扇扇叶与联轴器：风扇扇叶6寸，为了很好的将此扇叶固定在2mm轴上，需要额外制作一个联轴器。

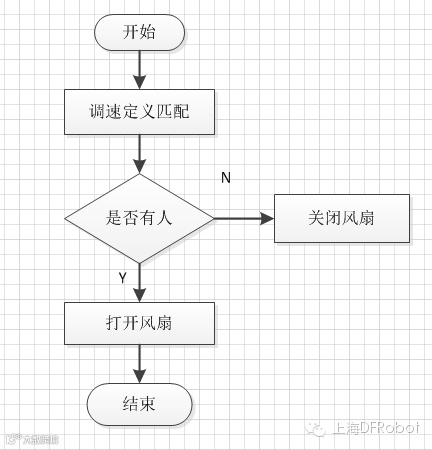

软件部分 整个系统已经组装好之后就需要一个程序去运行它，首先先确定功能： 1，电风扇能够运行，并且还具有调节风扇大小的功能； 2，在有人的时候风扇允许打开，在人走了之后风扇自动关闭。 根据上述功能描述，我们做好整个程序的流程图，如下图所示：
根据上图所示的程序流程图我们编辑程序代码： （友情提示：代码请拖至文末点击【阅读原文】查询） Bill of Materials -有彩蛋- |
