旧物新玩法！堪称改造界的一股清风~

      夏天来了，天气逐渐转热，作为爱捣腾的攻城狮的我，必须先准备一件避暑神器---小风扇。网上买了一个锂电池供电的小风扇，挺和我心意的，但是不能摇头，只能对着一个方向吹，感觉好木讷，于是下定决心改造它。

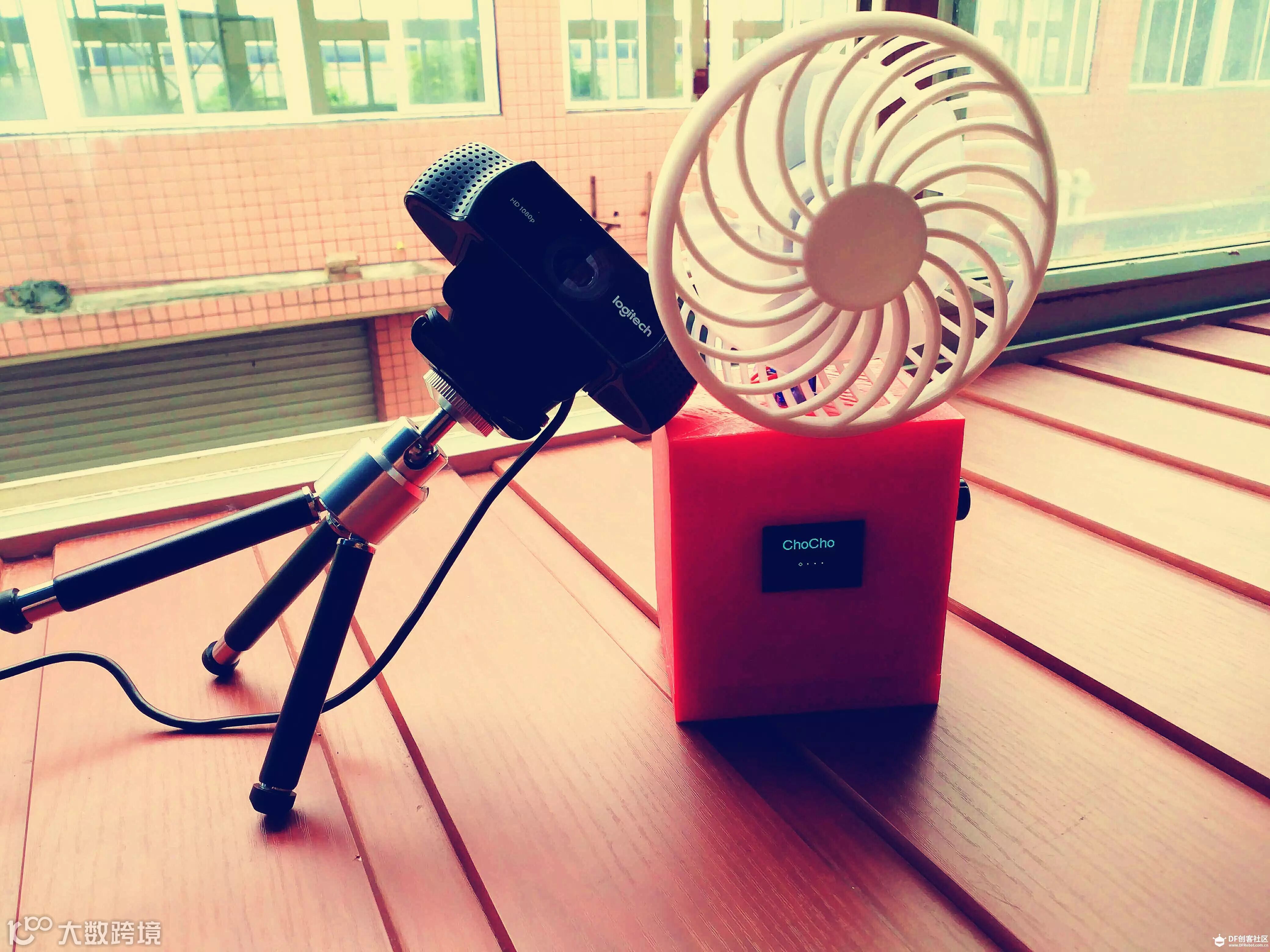

怎么看怎么决定萌萌哒。。。(*^__^*) 嘻嘻……

  改造全过程：

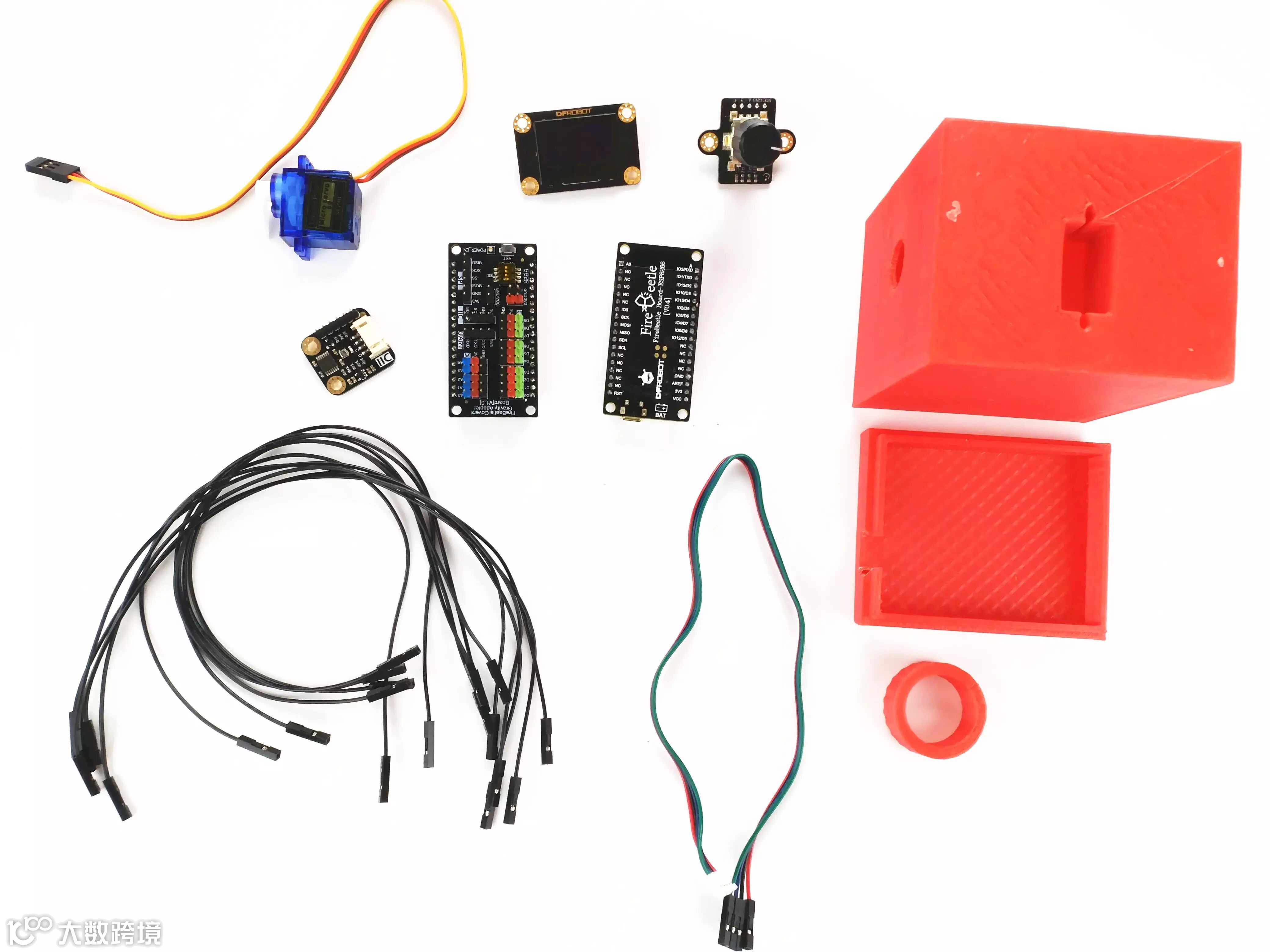

所需硬件

• ESP8266控制器 × 1

• FireBeetle Covers-Gravity转接板 × 1

• OLED12864显示屏 × 1

• BME280温湿度传感器 × 1

• EC11J旋转编码器 × 1

• 9g舵机 × 1

• 杜邦线 × 10

• 3D打印外壳 × 1

整个制作过程不需要任何焊接，直接用杜邦线连接就行了。

其中，OLED12864采用I2C接口，直接连接到Gravity转接板的I2C接口上，EC11J旋转编码器的A端口连接到D0，B端口连接到D1，C端口连接到D8，舵机连接到D3，BME280采用SPI接口，直接连接到Gravity转接板的SPI接口，CS片选连通D5。

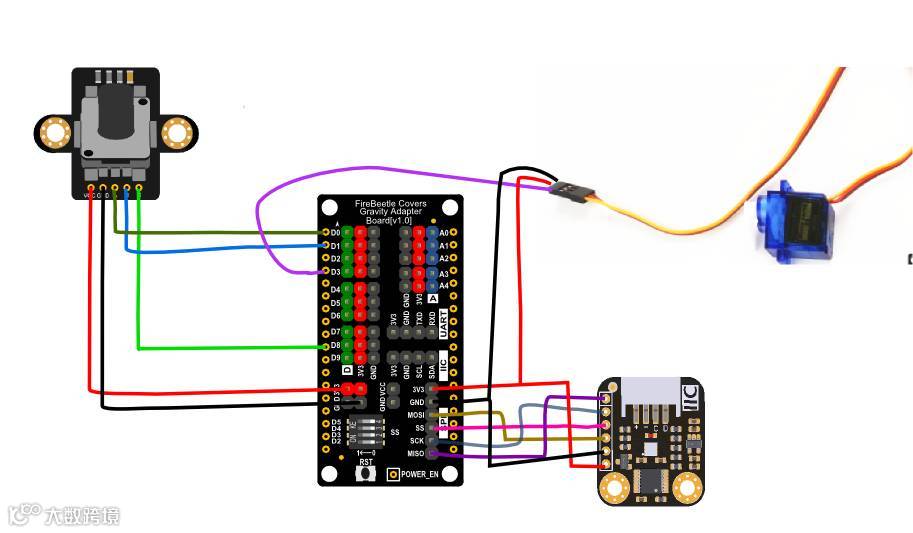

主原理图如下图所示：

制作过程

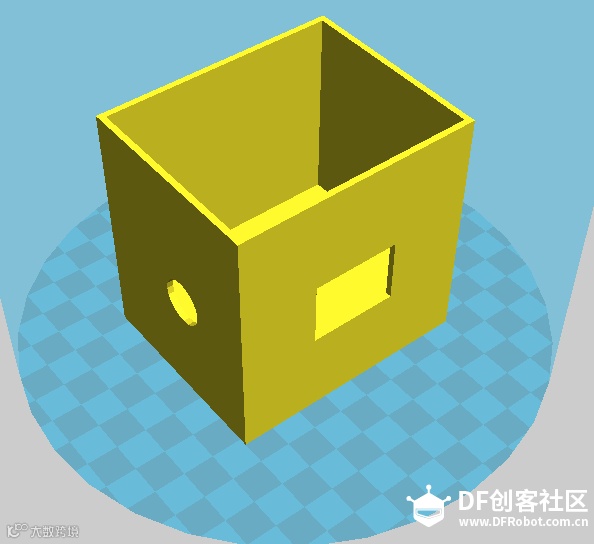

1、3D打印外壳
   所需的程序和3D源文件，（模型下载：点击“阅读原文”后原位下载）。

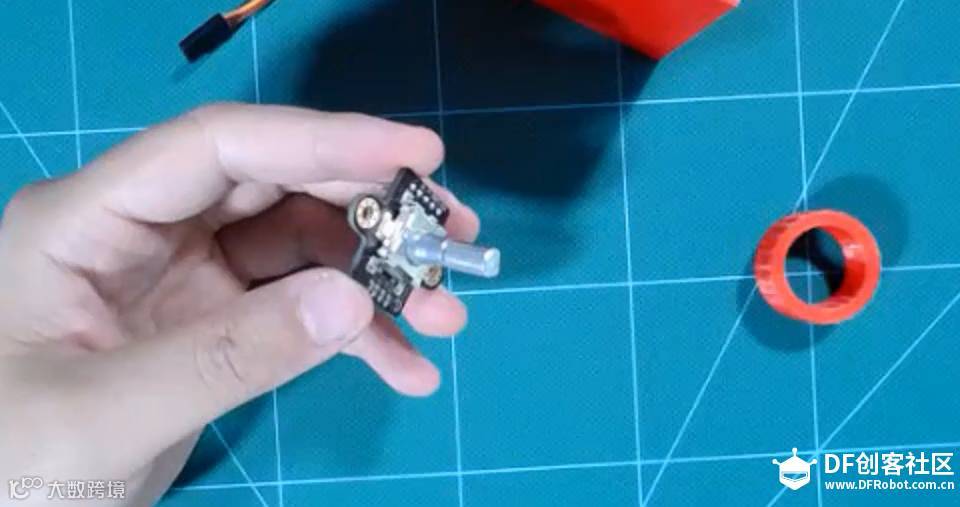

2、固定旋转编码器到外壳

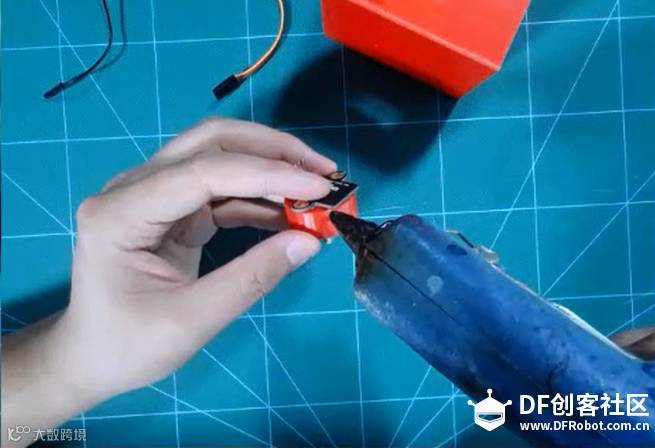

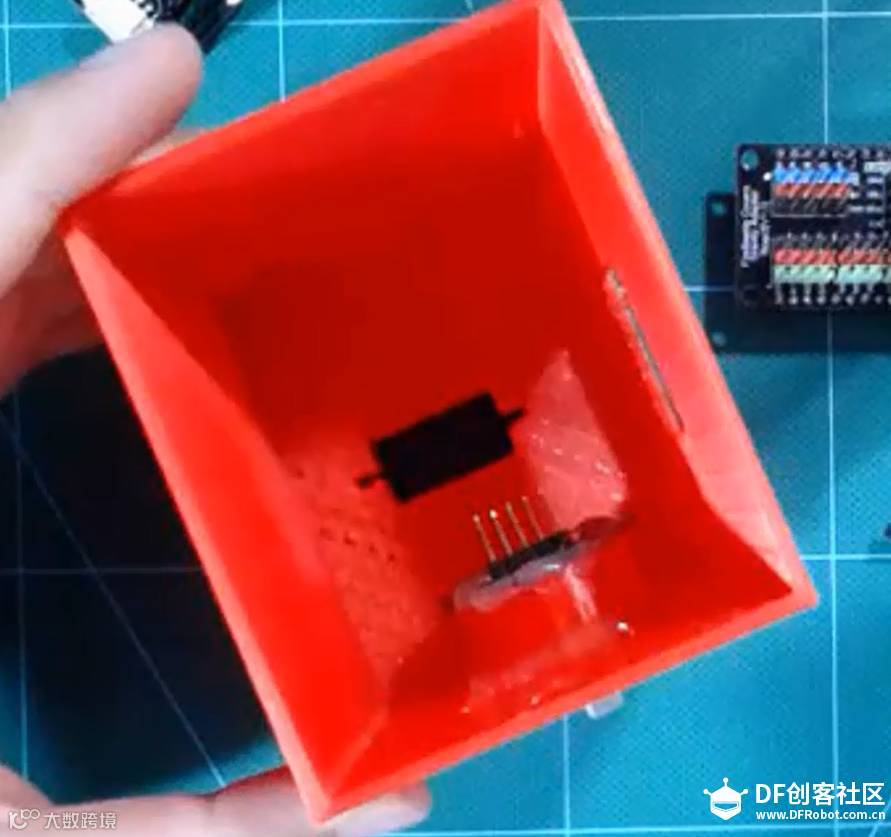

用热熔胶固定

再用杜邦线连接EC11J到Gravity转接板

3、固定OLED12864到外壳

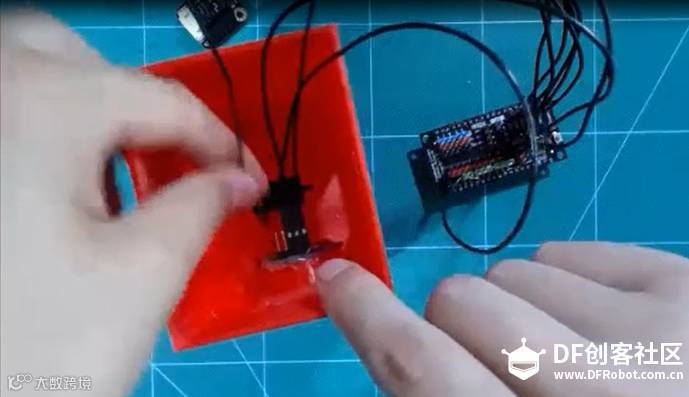

   用杜邦线连接OLED显示屏和Gravity转接板，接口是I2C。

4、连接BME280
  BME280采用SPI接口，连线方式参考前面的电路原理图。

5、安装风扇
  将锂电池拔掉，通过杜邦线连接到ESP8266主板的Vcc和GND上，锂电池插接到ESP8266主板上。然后固定舵机，舵机接口连接到D3。

用热熔胶固定连接线

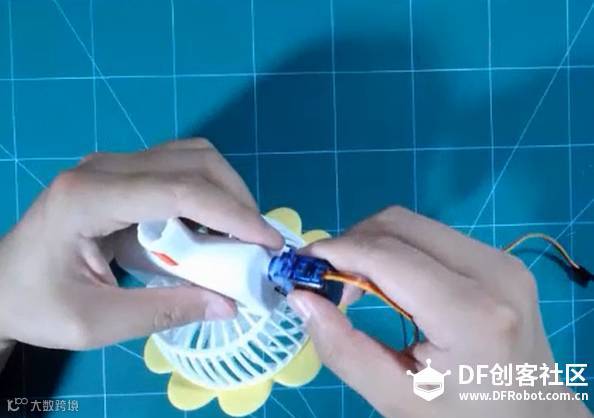

然后固定舵机。。。

6、组装整机

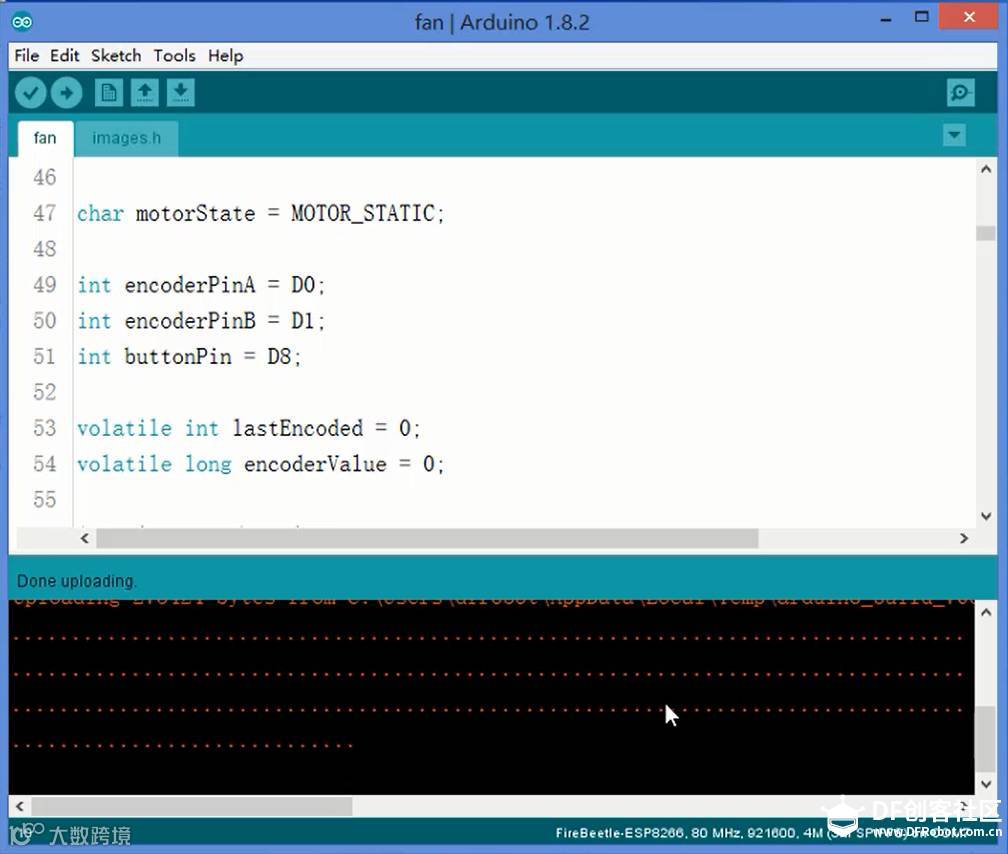

  将底盖合上，用热熔胶固定，然后下载程序（点击“阅读原文”后原位下载）。

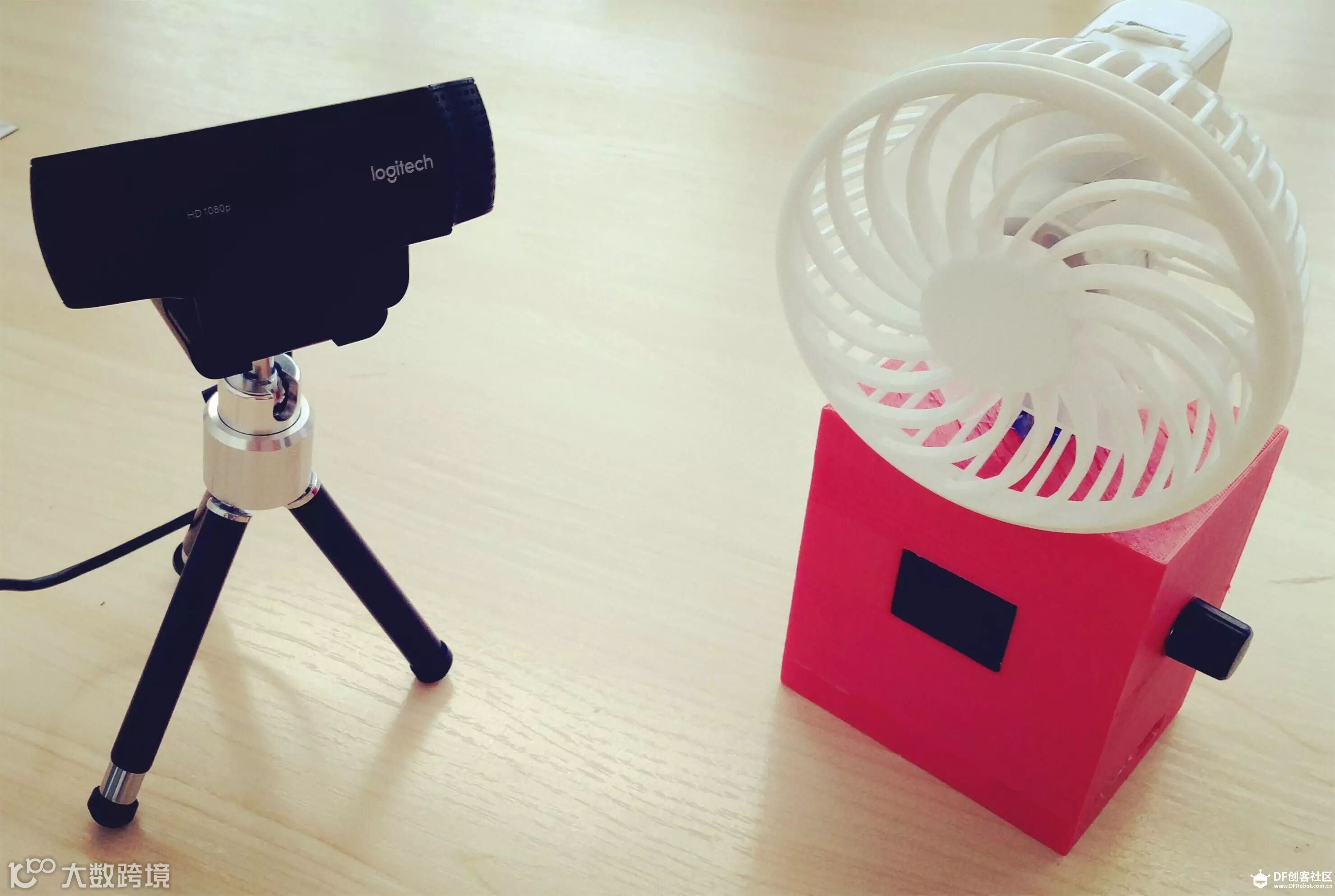

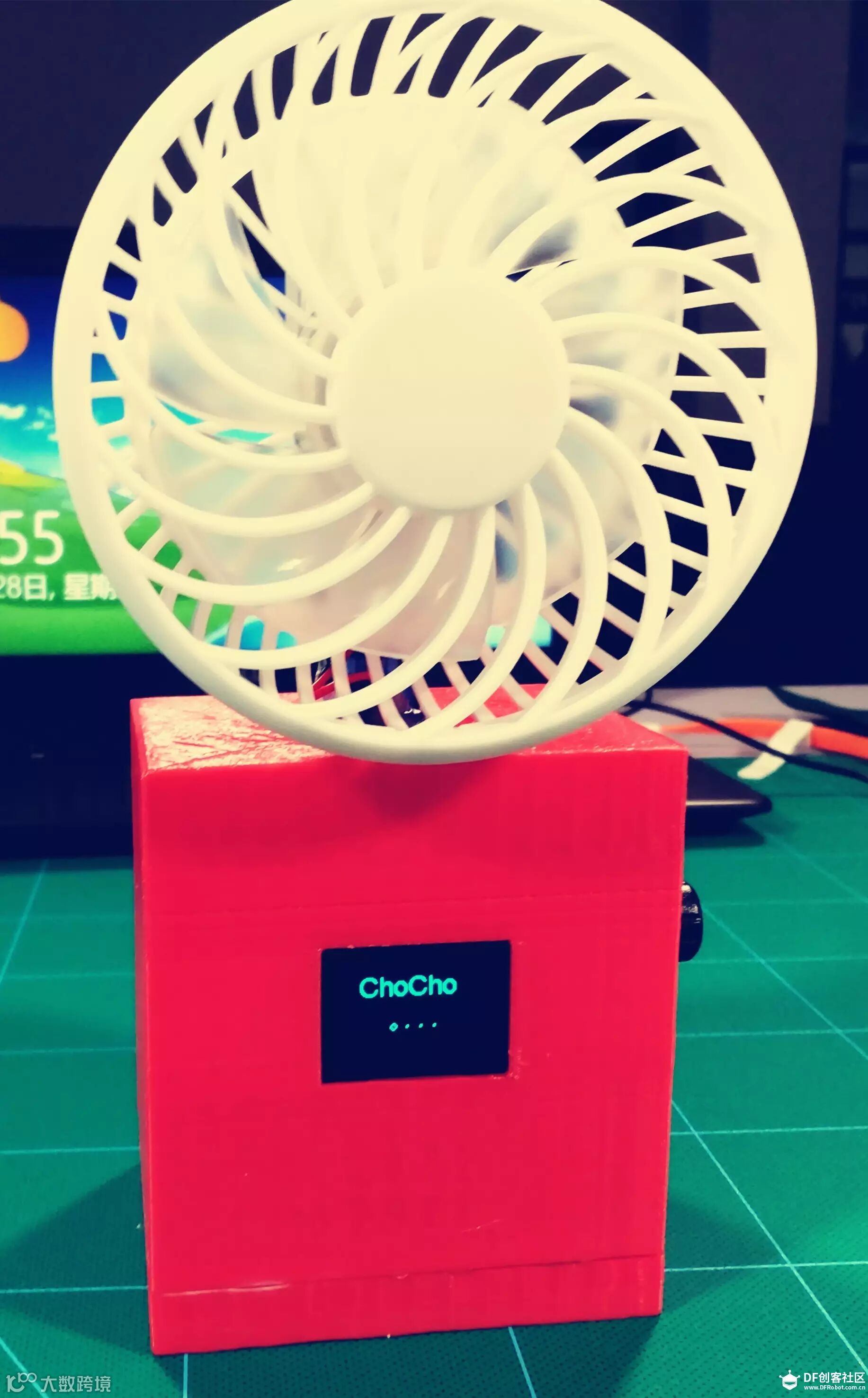

整个制作过程完成，是不是很简单！

快把弃置无用的旧风扇拿来改造一番吧！
