DIY鱼缸自动降温装置
最近天气酷热，离开空调和冷饮简直难以生存。一天给鱼换水时想到，若是长期离家，无法通过勤换水来给鱼降温，还有什么办法能自动为宠物鱼降低水温？朋友出了个损招，“开空调呗”。正好前段时间也看到别人用最新的DS8B20防水温度计套件，于是呼便有了这个点子给鱼缸设置自动降温装置。
I
D
E
A
这是一个面向初学者的0-1教程，来搭建鱼缸自动降温装置。

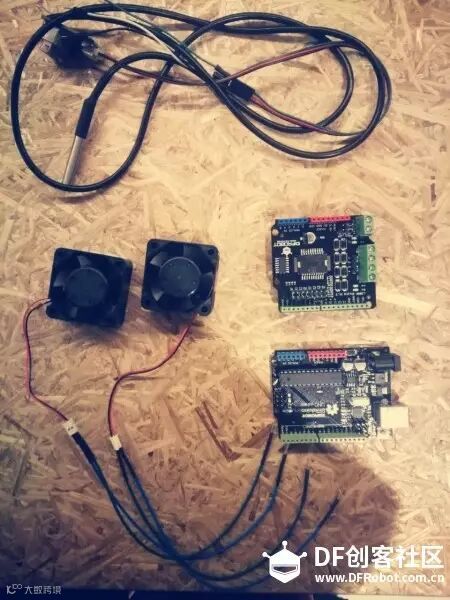

硬件清单
DFRduino UNO R3
USB 电缆
DS18B20 防水温度传感器套件
Overlord 3D打印机喷头风
L298P Motor Shield 电机驱动
12V/1000mA开关电源适配
PS：另需一些亚克力板与杜邦线
制作详情

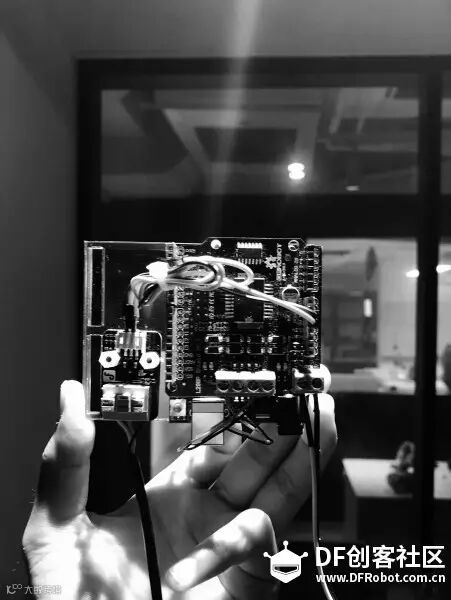

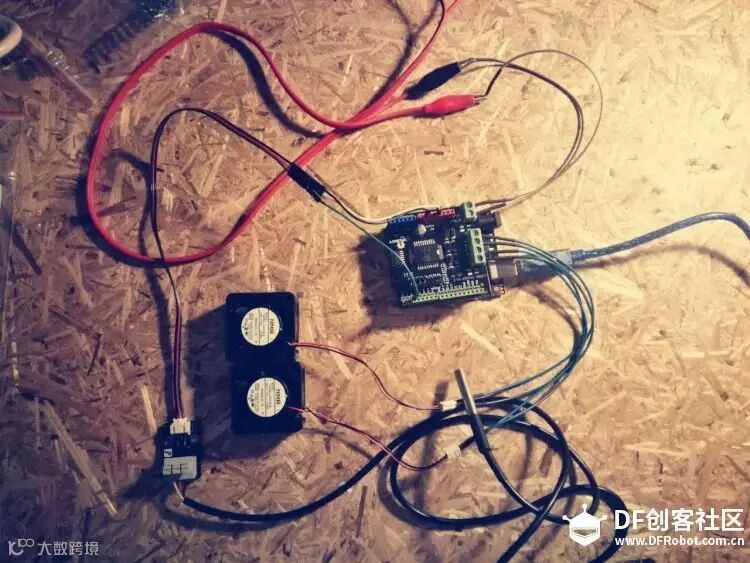

STEP1 完成硬件连接（无需焊接）

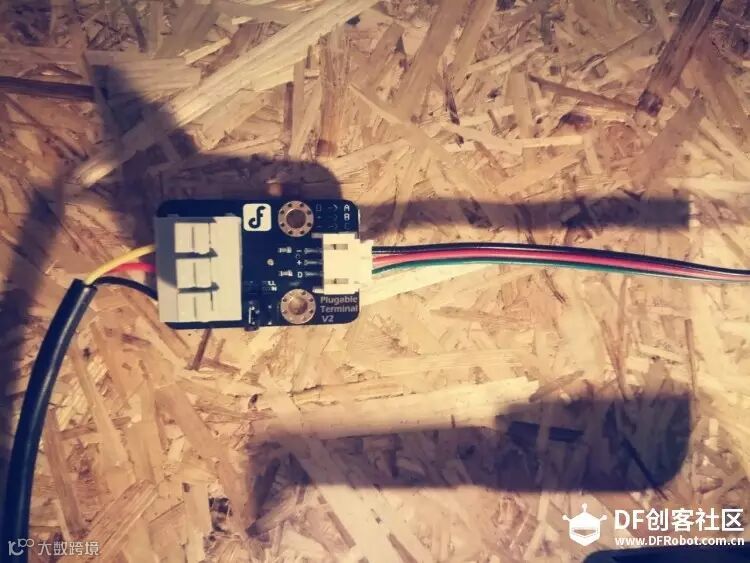

把传感器针脚接到数字口2【如图中绿线】
电扇分别接M1，M2
电扇需要外接电源24v，接到PWRIN
STEP2 安装 Arduino IDE
至以下链接并选择适合你设备的版本：
https://www.arduino.cc/en/Main/Software

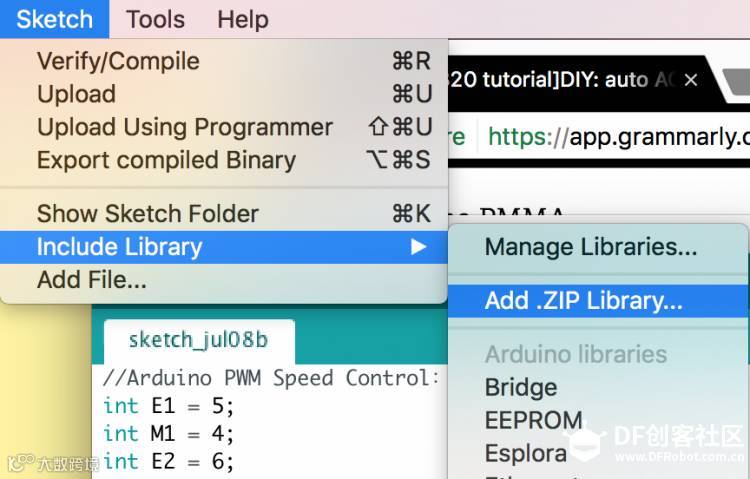

STEP3 向Arduino IDE中添加库

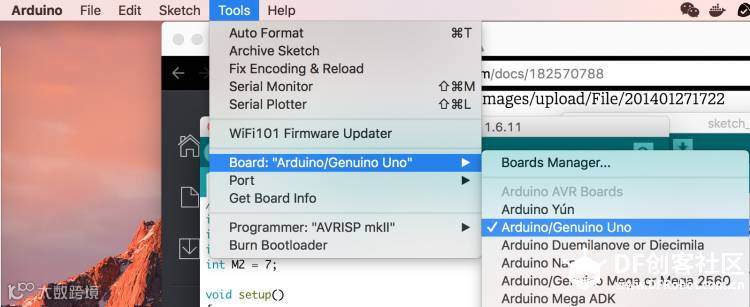

STEP4 用USB电缆连接电脑和UNO 板子 烧录代码
(提示: 在工具栏选择正确的板子与接口)
代码如下：
#include <OneWire.h>
int DS18S20_Pin = 2; //DS18S20 Signal pin on digital 2
int E1 = 5;
int M1 = 4;
int E2 = 6;
int M2 = 7;
//Temperature chip i/o
OneWire ds(DS18S20_Pin); // on digital pin 2
void setup(void) {
Serial.begin(9600);
pinMode(4, OUTPUT);
pinMode(7, OUTPUT);
}
void loop(void) {
int value =0;
float temperature= getTemp();
Serial.println(temperature);
delay(100);
if(temperature > 25.00)
{
digitalWrite(M1,HIGH);
digitalWrite(M2, HIGH);
analogWrite(E1, 255); //PWM
analogWrite(E2, 255); //PWM
delay(30);
}
else{
digitalWrite(M1,LOW);
digitalWrite(M2, LOW);
analogWrite(E1, 0); //PWM
analogWrite(E2, 0); //PWM
delay(30);
}
//just here to slow down the output so it is easier to read
}
float getTemp(){
//returns the temperature from one DS18S20 in DEG Celsius
byte data[12];
byte addr[8];
if ( !ds.search(addr)) {
//no more sensors on chain, reset search
ds.reset_search();
return -1000;
}
if ( OneWire::crc8( addr, 7) != addr[7]) {
Serial.println("CRC is not valid!");
return -1000;
}
if ( addr[0] != 0x10 && addr[0] != 0x28) {
Serial.print("Device is not recognized");
return -1000;
}
ds.reset();
ds.select(addr);
ds.write(0x44,1); // start conversion, with parasite power on at the end
byte present = ds.reset();
ds.select(addr);
ds.write(0xBE); // Read Scratchpad
for (int i = 0; i < 9; i++) { // we need 9 bytes
data = ds.read();
}
ds.reset_search();
byte MSB = data[1];
byte LSB = data[0];
float tempRead = ((MSB << 8) | LSB); //using two's compliment
float TemperatureSum = tempRead / 16;
return TemperatureSum;
}

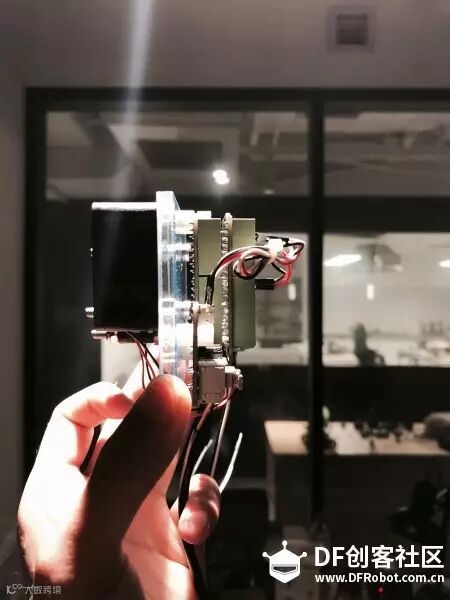

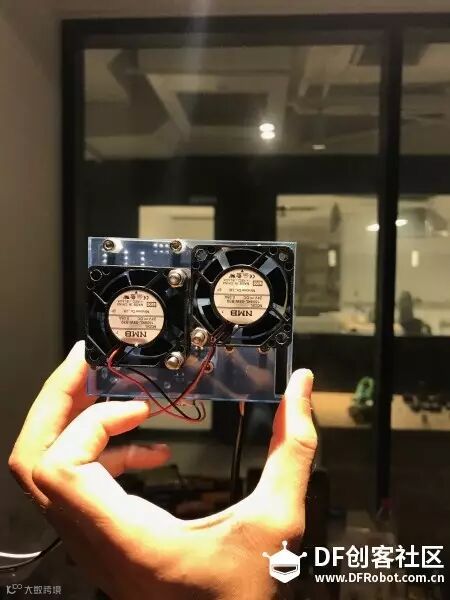

STEP5 用亚克力组合设备
整理飞线，做好防水涂层处理

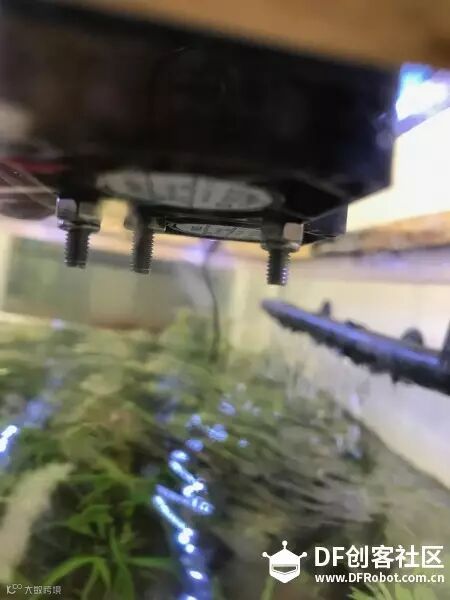

用此装置可以模拟自然风对水进行物理降温，体积较小成本较低可以组成集群，通过传感器的改 变可以由不同条件判断对对象进行降温处理。当然，也可以给培育箱中的其他小动物做“迷你空调”哦！不妨给猫窝里也装上一个吧！
【注：推荐风扇用外接电源啊！！！标准电压为24V，用12V电扇也可以工作但几乎（划掉）没有降温效果】
