项目作者：swanglei
来源：http://www.dfrobot.com.cn

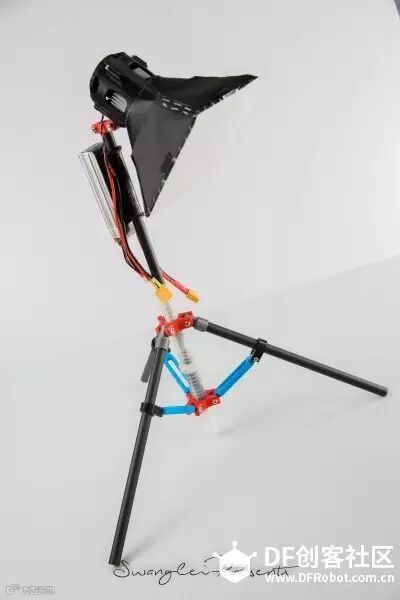

今天的作品是刚设计的3D打印可折叠补光灯，我个人特别喜欢这个设计，因为我采用了正反螺杆的方式调节脚架的折叠，而且上面用的LED灯珠我特别喜欢，对拍照很有用！！！希望大家也喜欢我这个作品。
模型下载链接：http://www.thingiverse.com/thing:1801069
12mm 碳纤管 250mm三根
12mm 碳纤管 >400mm 一根
M3 12mm 螺丝 / 9
M3 6mm 螺丝 / 4
M3 nuts / 1
M4 20mm 螺丝 / 6
M4 nuts / 7
AB 胶
65mm 1mm直径钢丝 / 4
柔光纸 反光布
50mm直径 20mm 散热器
魔术贴
3010 散热风扇
10w COB LED (4000K & 5000K & 6000K +/-200K色温)
10w LED 恒流驱动器

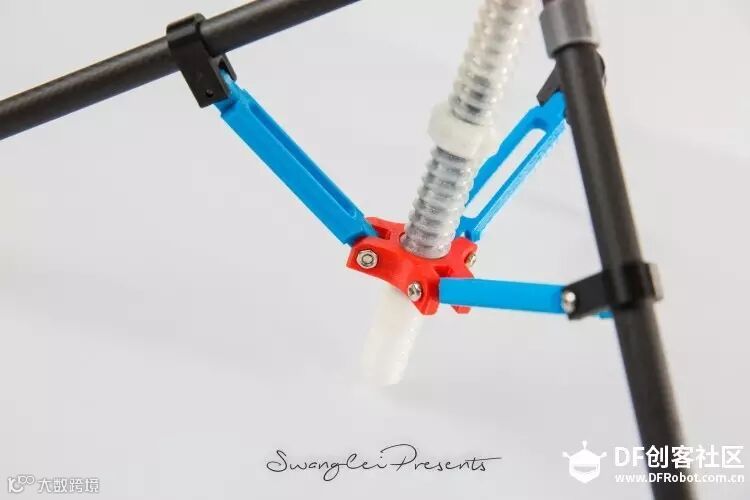

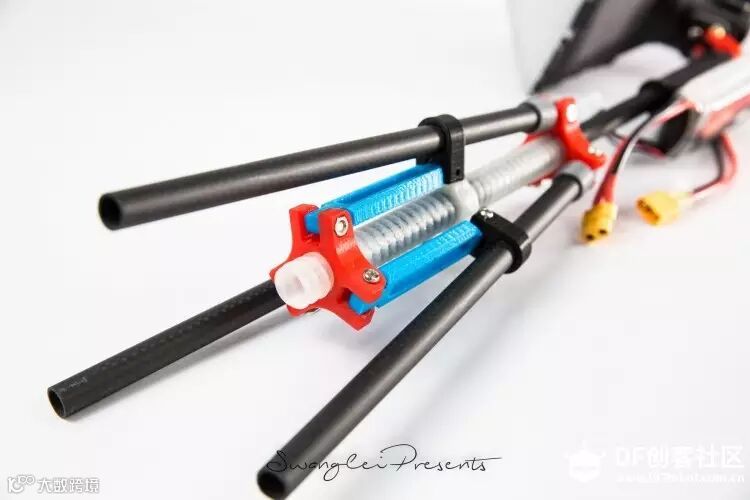

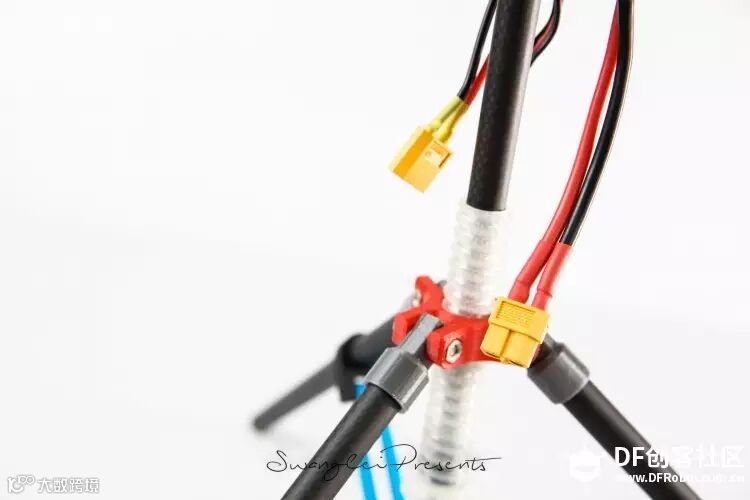

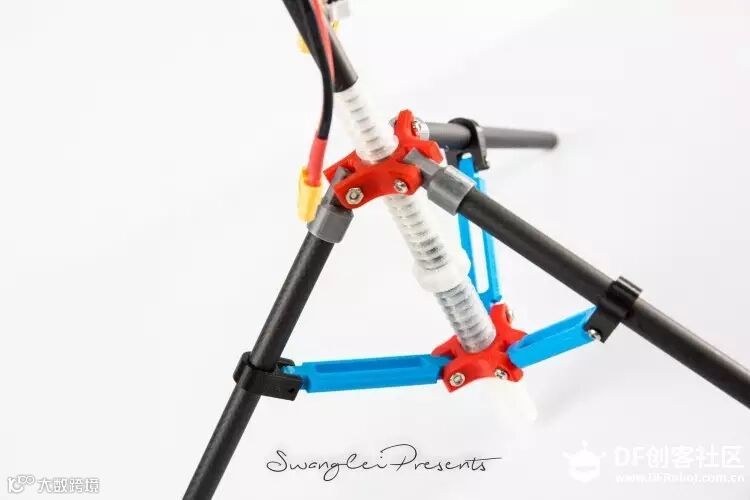

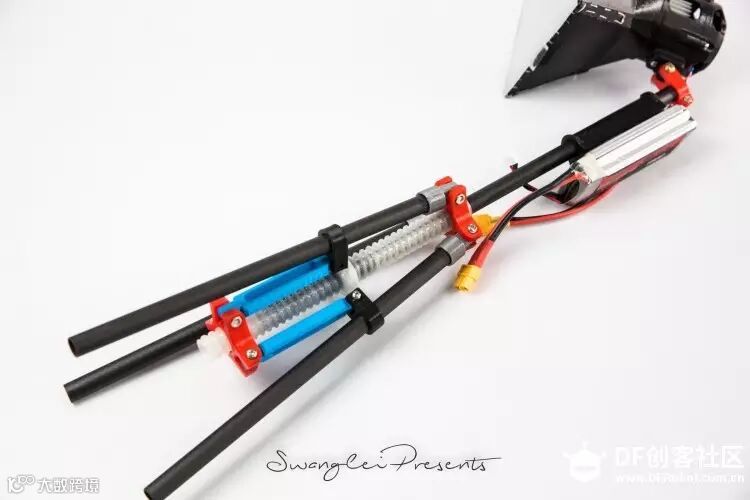

简单说下，旋转折叠支架的结构原理主要是12mm主轴上的两个正反螺纹的螺杆滑块，上面套着两个三角形的螺母，三个角可以安装支撑杆。这样，旋转12mm轴，上下的三角形螺母滑块就同步分别向上向下移动，通过连杆结构，三个支撑杆就被合上或者打开。其实这个连杆结构在机械设计上是比较常见的，但是跟丝杆结合到一起的好像没那么多。。。
PS:12mm碳纤杆跟螺杆套管是用AB胶粘在一起的。
然后再来介绍下我的针线活吧，哈哈~~~

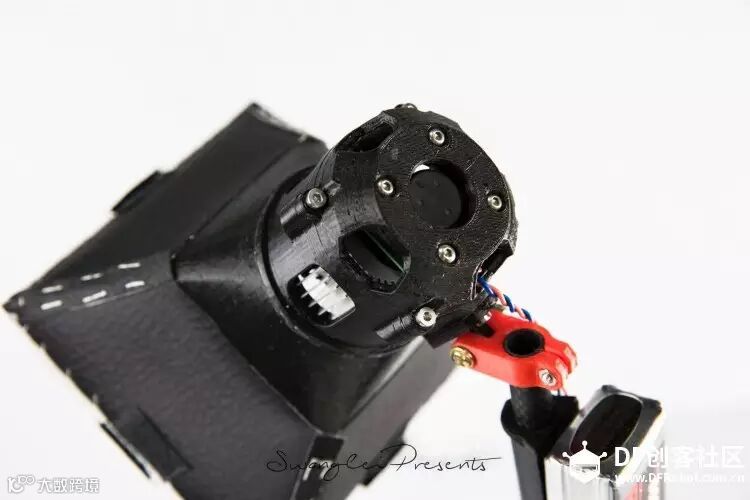

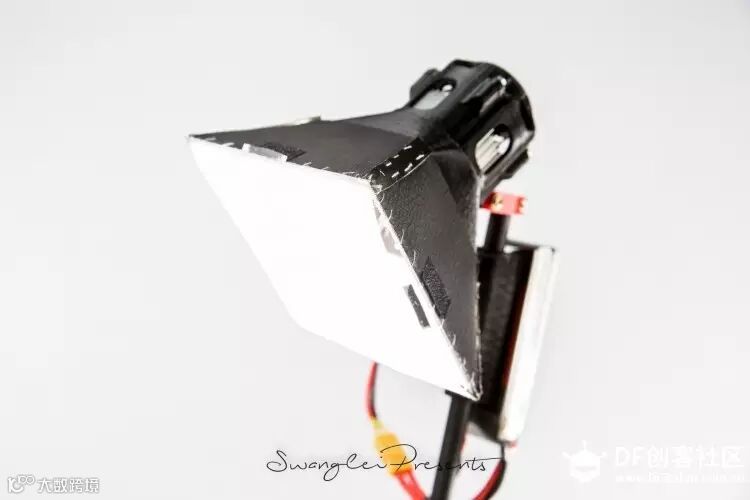

灯罩主体是由三个打印件组合而成的，三个零件的作用各不相同，第一个是起支撑反光布灯罩的作用，第二个也就是中间的起到固定LED散热器的作用，第三个起到固定3010风扇的作用。
10w COB LED (4000K & 5000K & 6000K +/-200K色温)

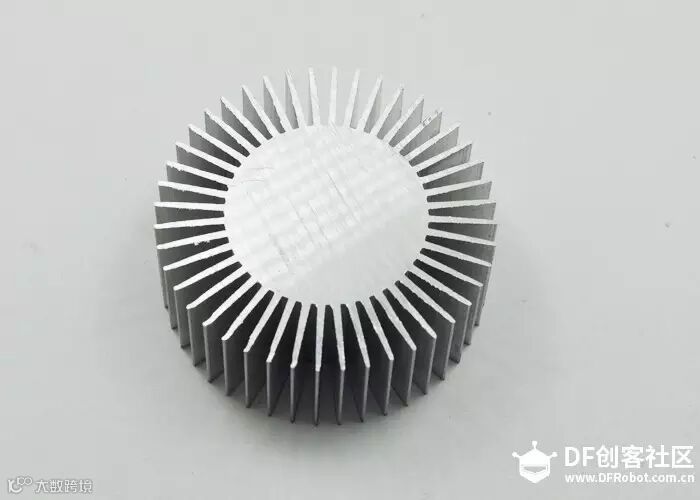

50mm直径 20mm 散热器

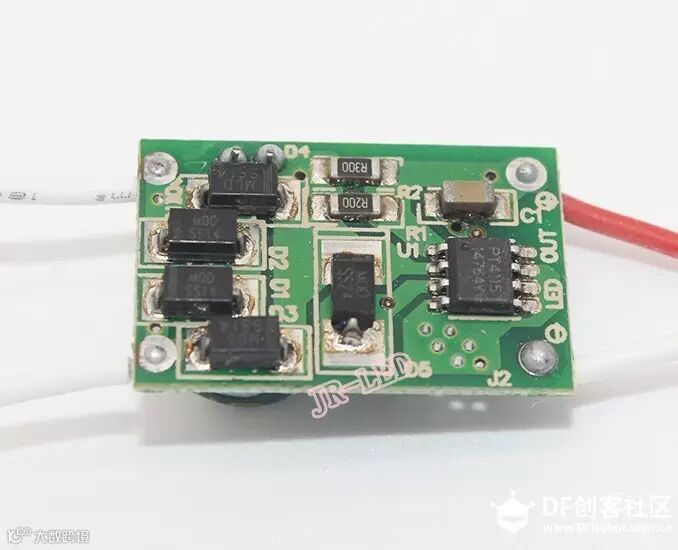

10w LED 恒流驱动器

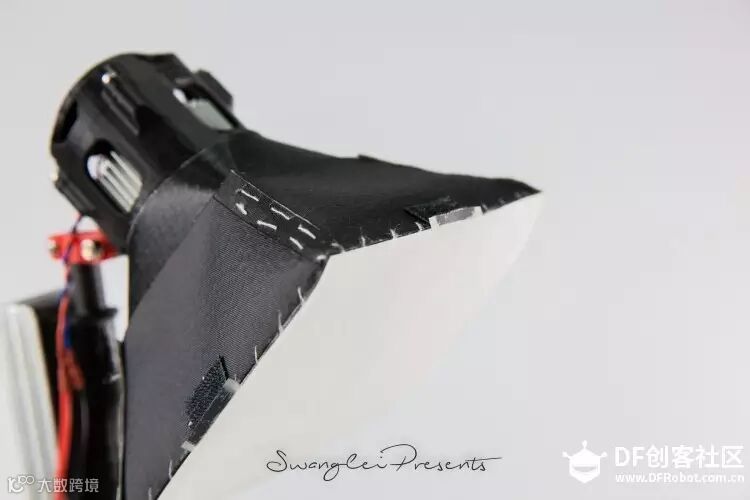

额，这就是我一针一线缝的，哈哈，还不错吧~~

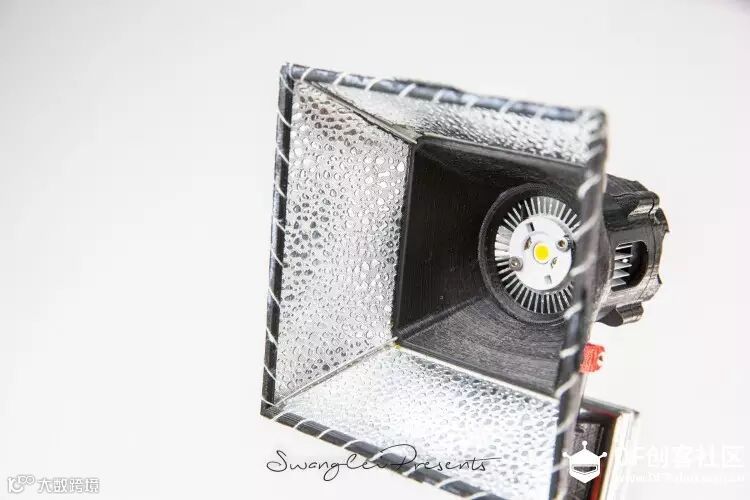

其实从这张图上大概就看明白了，灯罩支撑的那个打印件上面分别插四根铁丝，然后再在另外一侧粘一个外框，根据已经构造好的形状裁剪四块反光布，然后用针线缝起来就OK了，为了帮助缝线，可以先用双面胶粘起来定个型然后再缝起来。我就这么做的~~~
快来吐槽我的针线活吧，哈哈啊啊

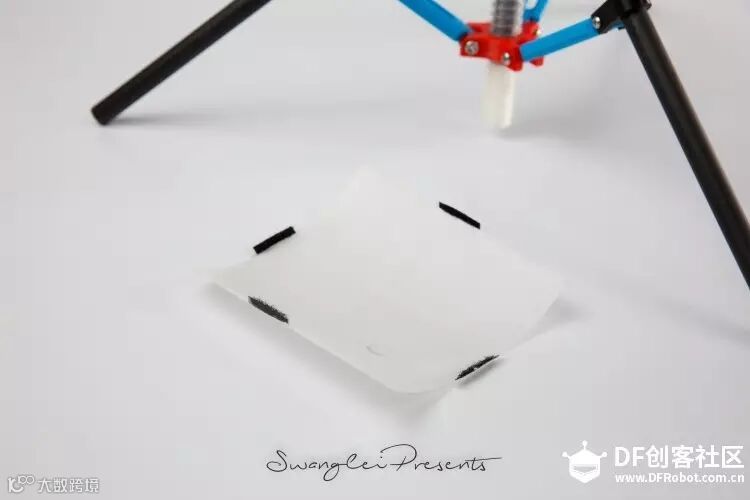

PVC柔光纸剪裁的一个柔光罩，四边还加了个魔术贴，方便拆卸固定

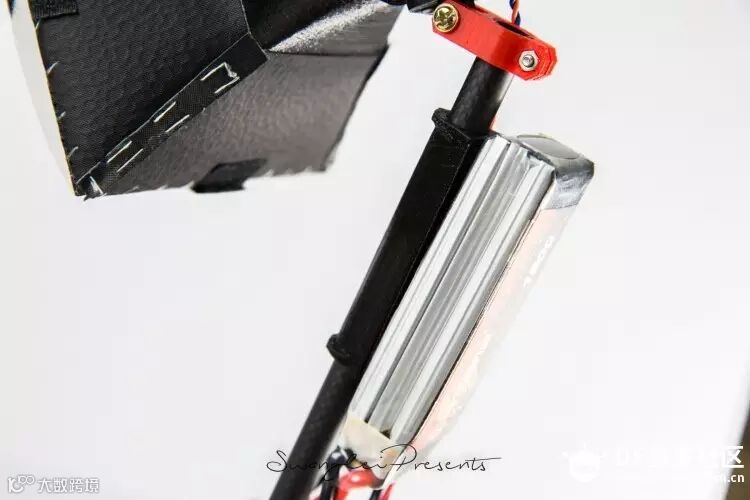

11.1V电池支架，背后用魔术贴固定！就此完成！
＊原创作品，不可用作商业用途！转载请注明出处！
