抵抗夏日，除了防烫伤，你还需要防感冒！

夏天真是个让人神烦的季节，出门怕被烫，进门怕受冻。这不最近周围很多小伙伴就因为吹空调而感冒了。看来夏天我们不仅需要防烫神器（防防防屁股被烫伤神器，抵抗容易被灼伤的夏天！），还需要防冻神器。这次DF君就给大家推荐一个小巧的办公室测温仪，随时随地的检测屋内的环境温度。

教程专区

硬件清单

DS18B20数字温度传感器

Gravity: I2CLCD1602彩色背光液晶屏

DFRduino UNO R3主控板

IO 传感器扩展板 V7.1

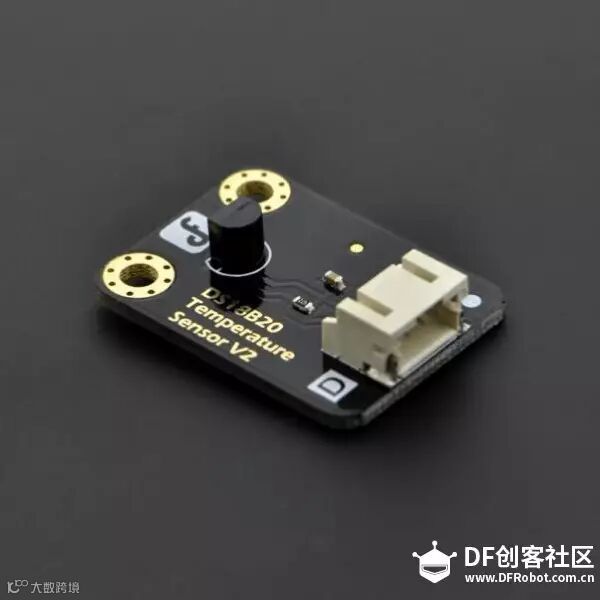

相对其他温度传感器，DS18B20温度传感器体积小，精度高，其连线也非常方便。适合多种室内场合测温，比如大棚测温，机房测温，洁净室测温等，可根据应用场景的不同改变外观。

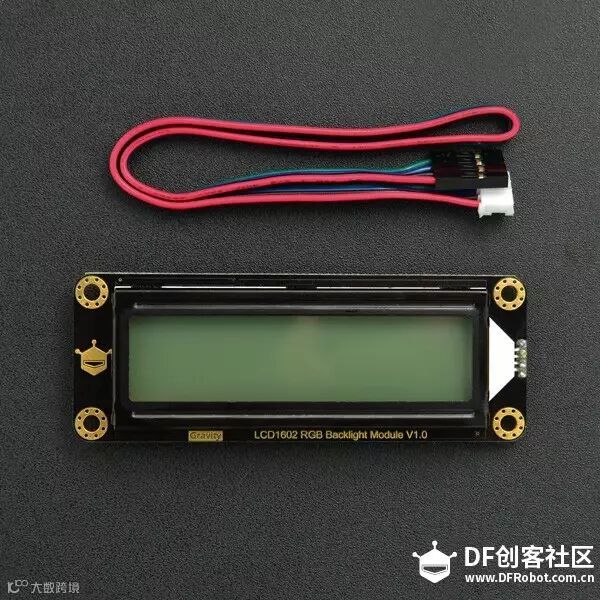

看多了千篇一律的LCD液晶显示屏，此款显示屏会有不一样的视觉体验，它可提供1600万种颜色组合，从此摆脱单色背光。在接口上也很方便，仅仅需要两根通信线-IIC就可以完成背光控制。支持屏幕滚动，光标移动等功能，代码也是通过专门的Arduino库完成所有的设计。

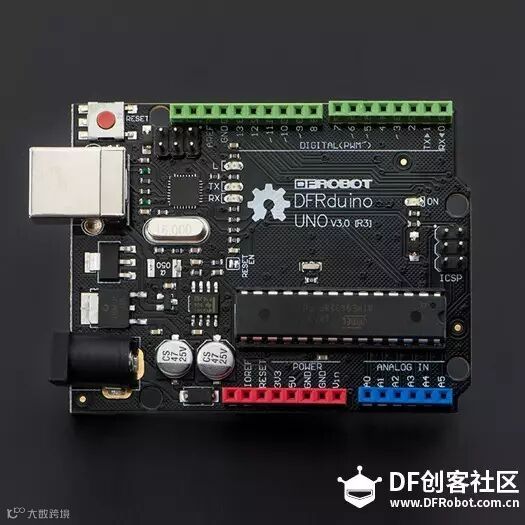

在主控板上我选择DFRduino UNO R3，完全兼容Arduino UNO R3版本。同样使用了更强大的ATmega16U2替代了8U2，转换速度、内存和Arduino UNO R3一样。

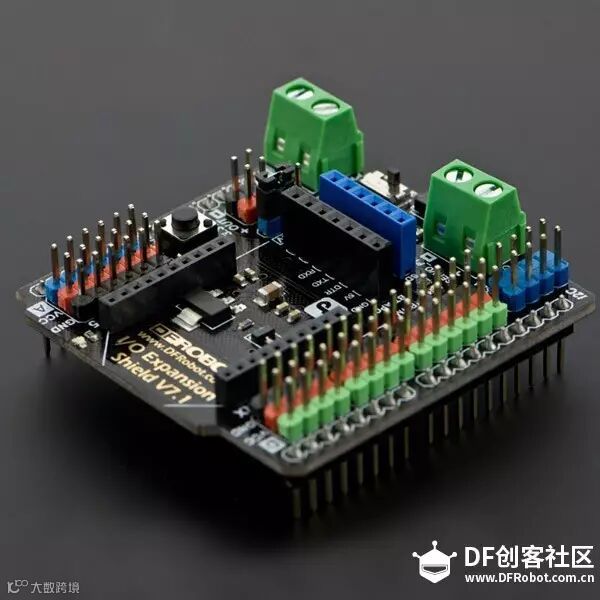

IO传感器扩展板可以为初学者省去繁琐的面包板接线和故障排除，专注实现自己的创意想法。

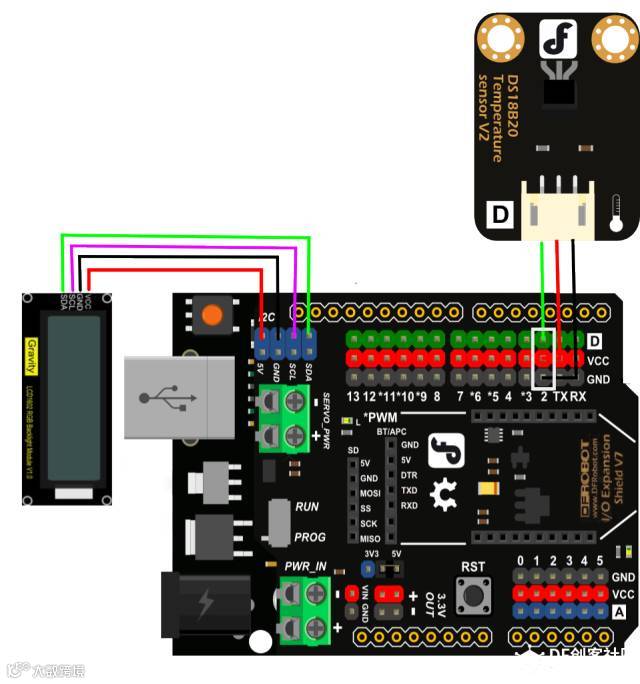

电路连接图

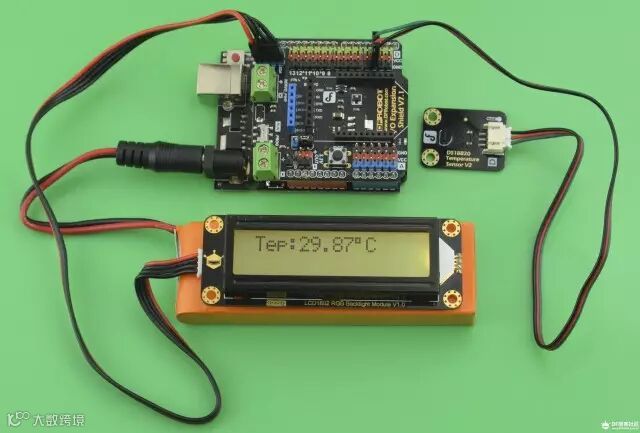

实物连接图

外观设计和制作

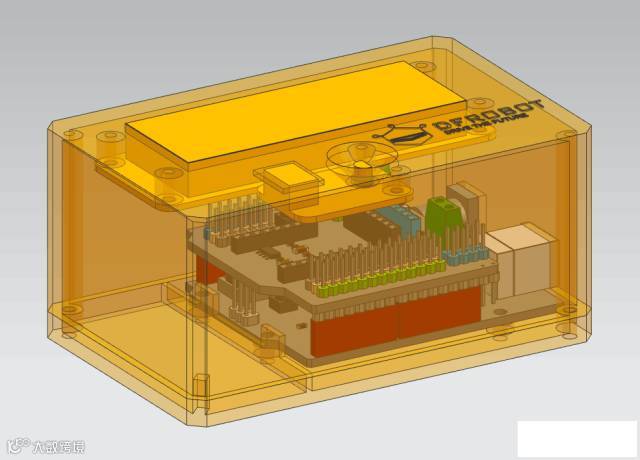

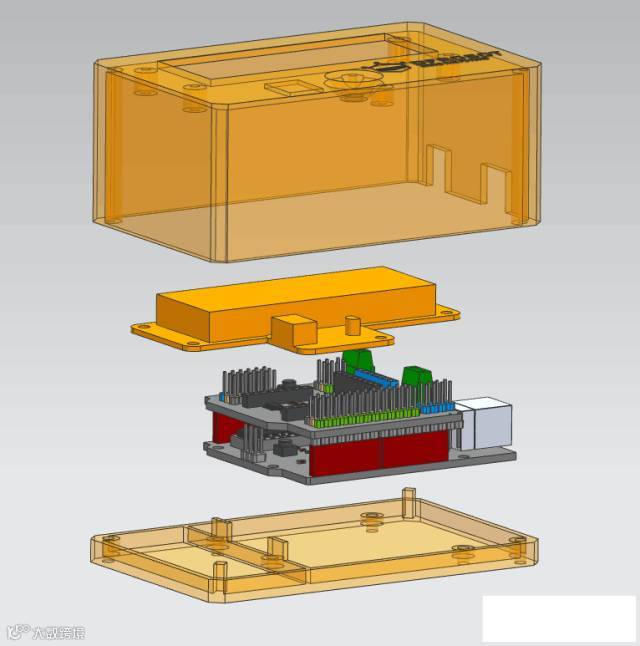

3D打印外壳，可以根据自己的喜好选择不同的颜色。如果你有更好的创意，也可自行设计。（如需下载3D模型文件，请点击“阅读原文”查看完整教程）

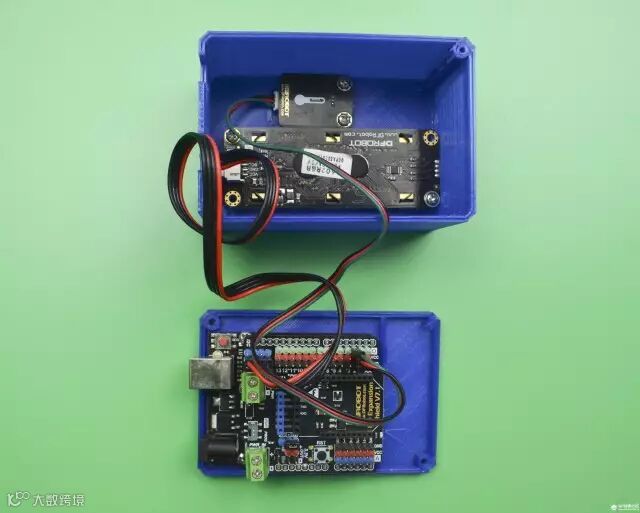

实物连接图

程序下载

（如需下载代码文件，请点击“阅读原文”查看完整教程）另外还可以加上时间显示，这样既可以当测温仪，又可以当时钟。

效果图

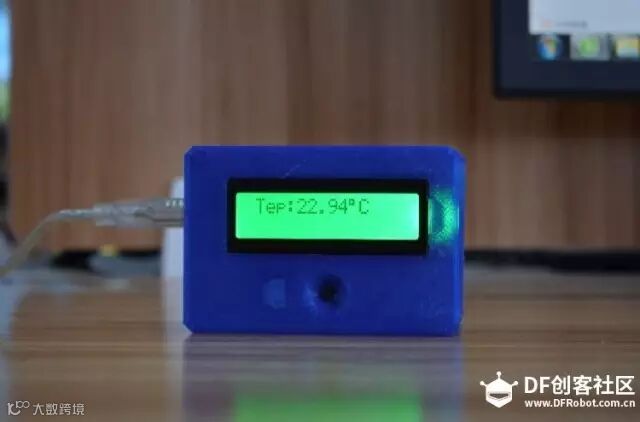

当室温<25℃的时候，温度适宜，屏幕显示为绿色。

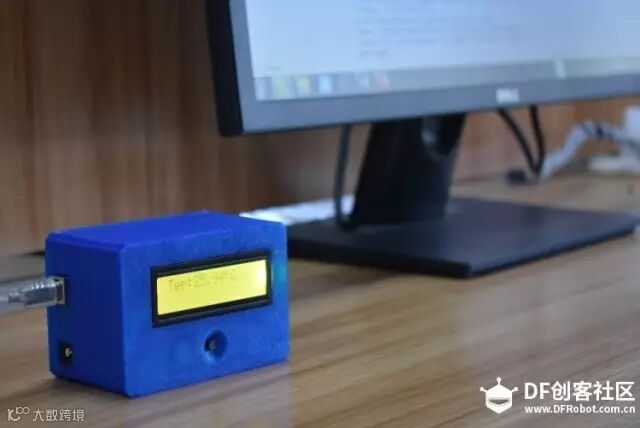

当25℃<室温<30℃时，屏幕显示黄色，室内的温度开始逐渐上升，这时你可以考虑用上小风扇了。

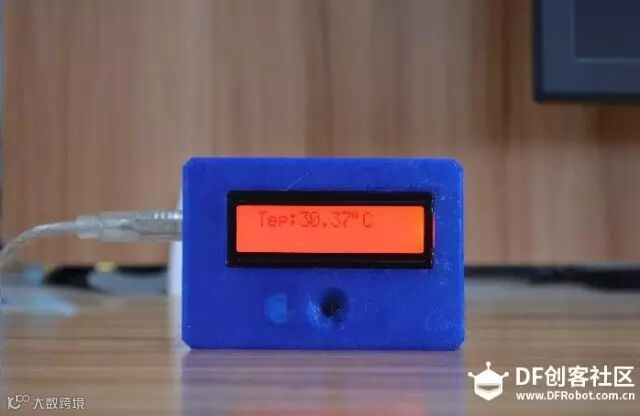

当室温>30℃时，屏幕显示红色。当红色预警到来的时候，说明小风扇已经不起作用了，这就需要搬出空调来拯救我们的夏天啦。
