我国是一个缺水国家,在日常生活中,我们一拧水龙头,水就源源不断地流出来,可能丝毫感觉不到水的危机。但事实上,我们赖以生存的水,正日益短缺。而水资源的浪费也是是触目惊心,一个滴水的龙头,一天可以浪费1至6升的水,一个漏水的马桶,一天要浪费3至25升的水。所以我们要珍惜每一滴水,节约用水要从点滴做起。于是就萌发了制作一款提醒人们随手关紧水龙头的交互灯的想法。
视频效果

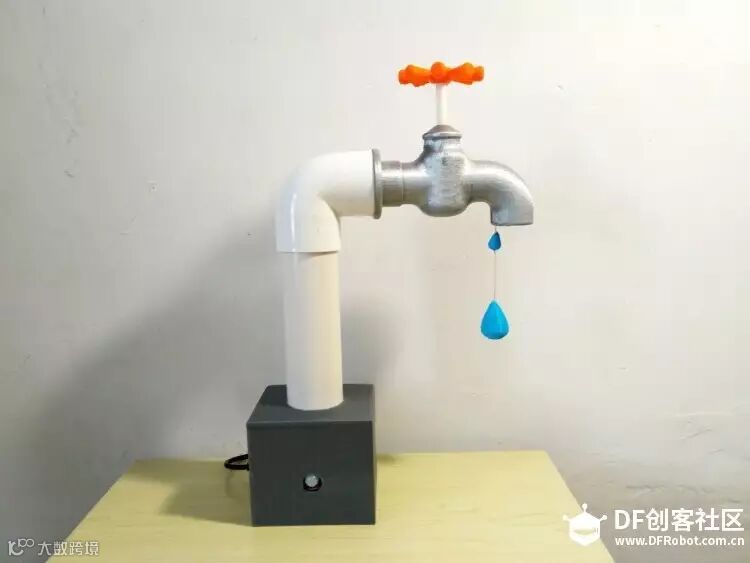

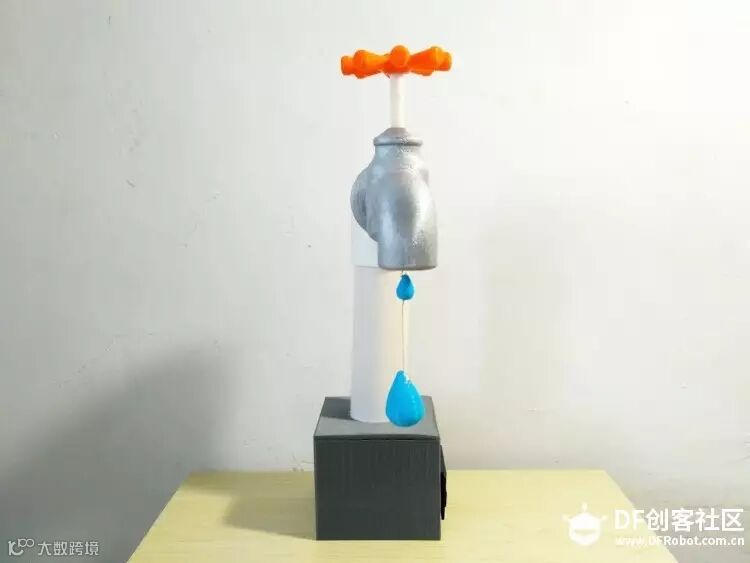

作品展示:
该灯通过人体红外运动热释电传感器作为触发,当有人经过时,LED点亮同时发出滴水的声音,以主题互动灯的形式提醒人们关紧水龙头,节约用水。
作品器材:
Arduino Uno 1
IO 传感器扩展板 V7.1 1
人体红外热释电运动传感器 5
DFPlayer Mini 1
TF卡 1
小喇叭 1
LED灯带 (暖白) 1
电阻1K 2
杜邦线若干 5
结构制作:
水龙头结构件模型是从网上下载的模型,含有龙头、手臂、连杆、水滴四部分,经过切片处理后,直接打印出来。如下图所示

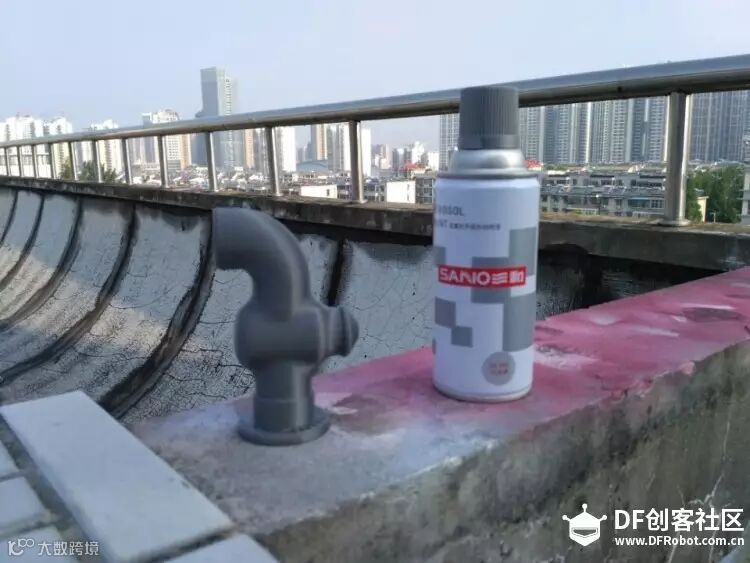

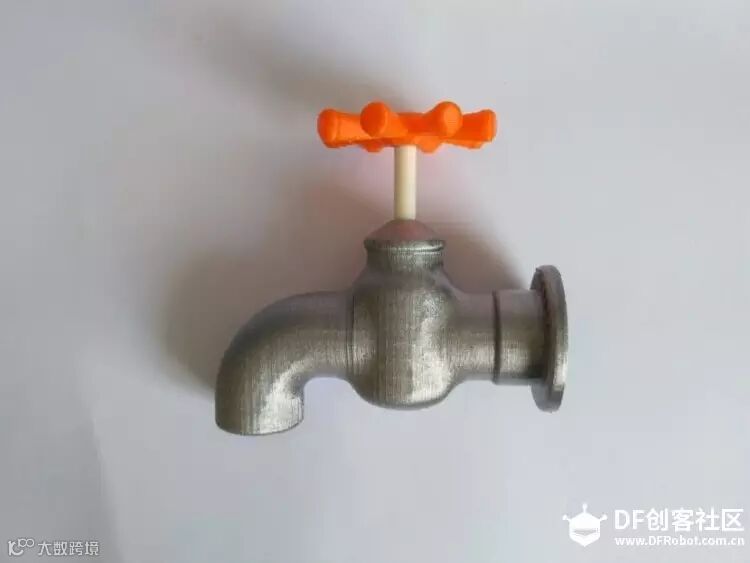

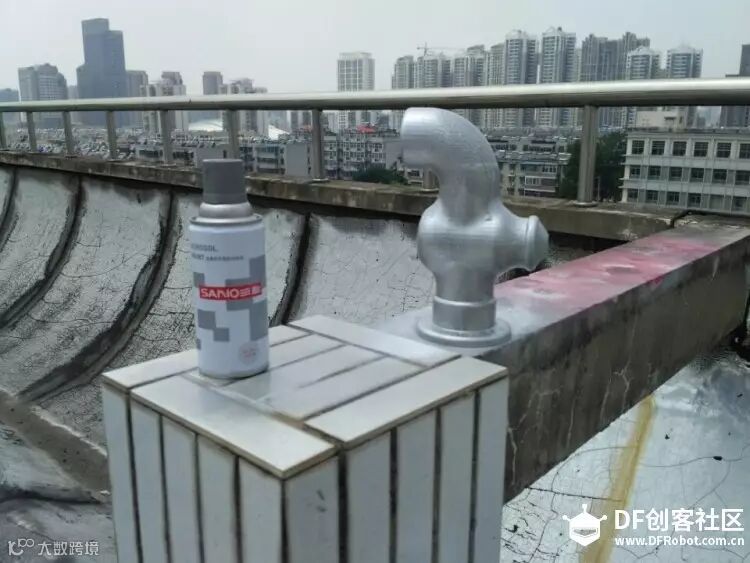

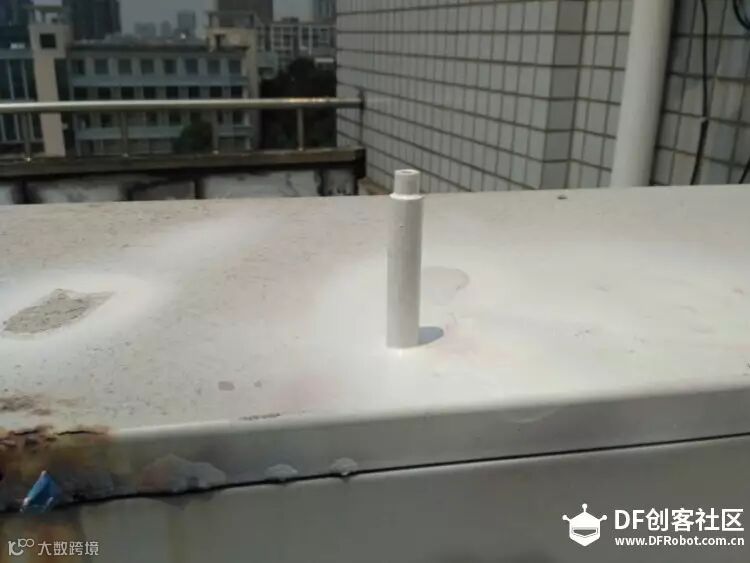

分别对连杆和龙头喷涂白色和银色油漆。组装后如下图所示。

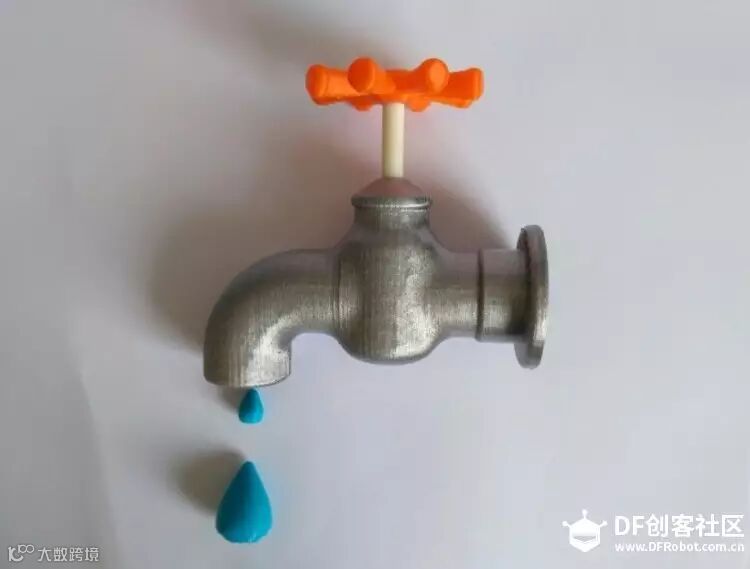

用细线将两个水滴传起来,并用胶水将线的一头粘在水龙头口处。效果如下图所示

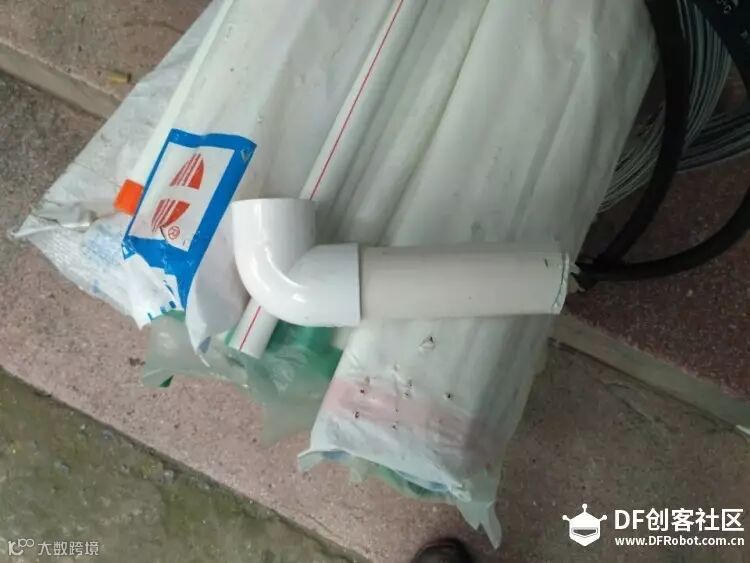

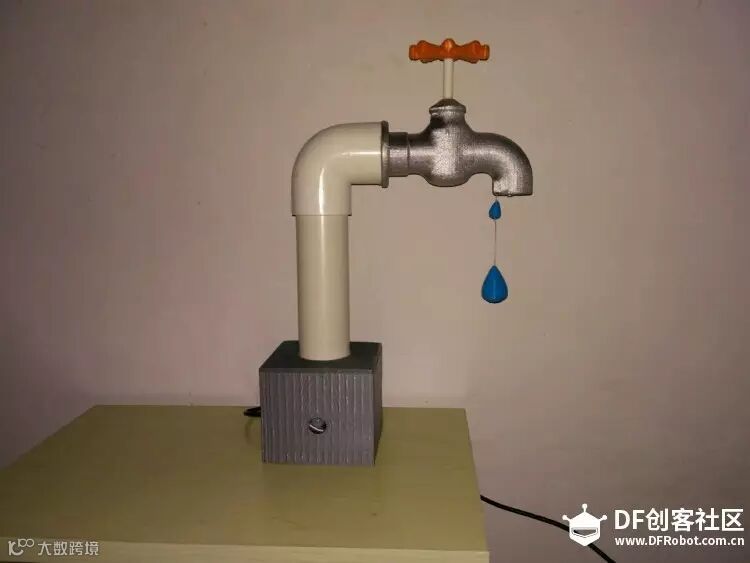

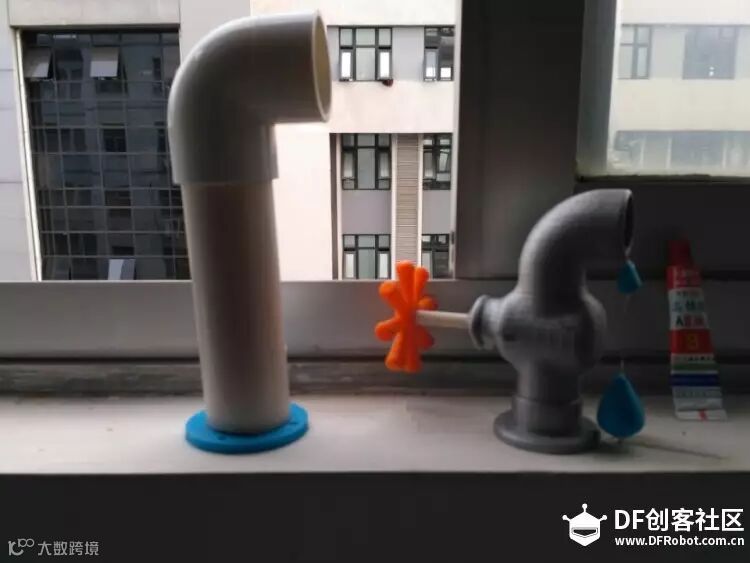

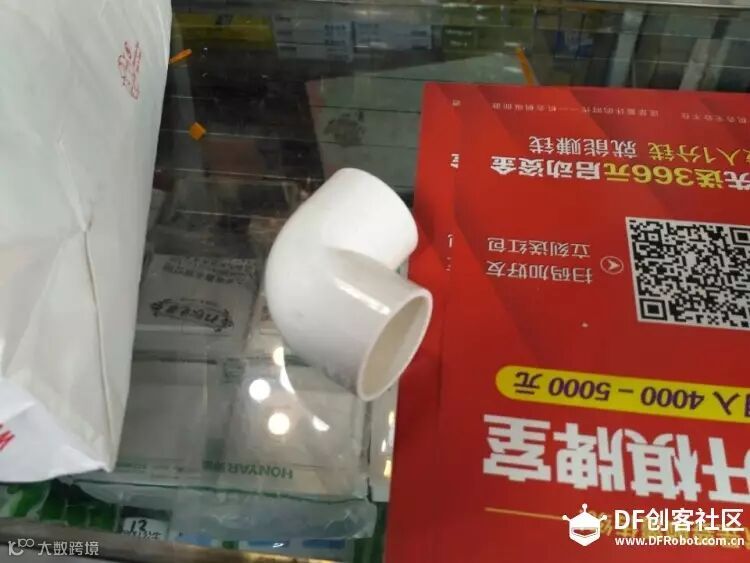

为了节约时间,对于水管部分我从五金店购买了PVC管和弯头,用AB胶将水龙头和水管粘接在一起。

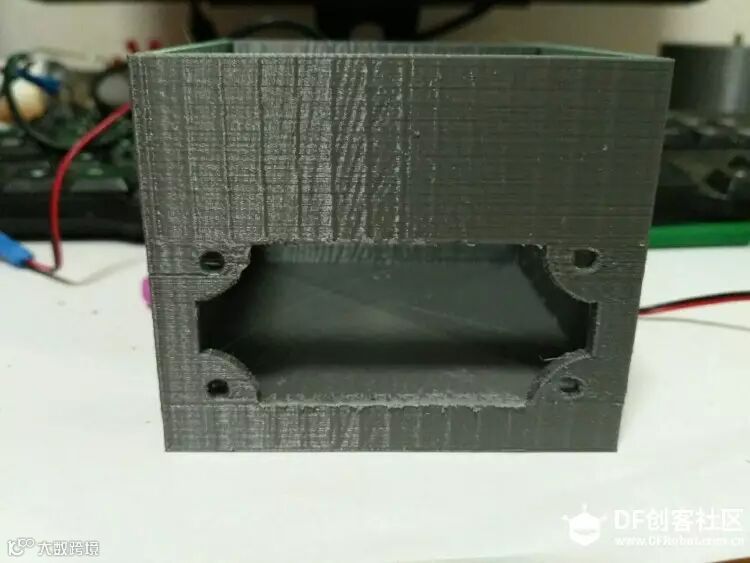

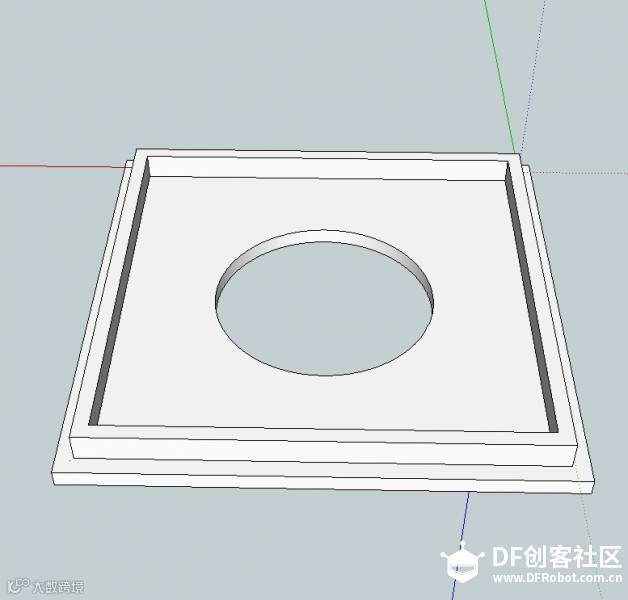

底座建模:
为了将上述水龙头造型的交互灯实现完整功能,设计一个底座,收纳主控器等电子器件,同时也是对水龙头的支撑。

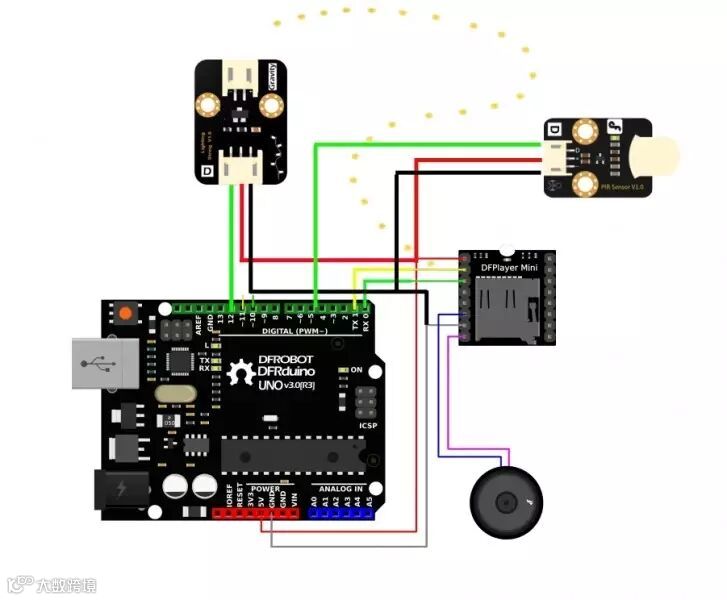

电路连接:
语音素材:
从网上下载或者自己录制一部分语音素材,将其拷贝至TF卡里。注意TF卡里文件夹命名需要是mp3,放置在卡根目录下,而mp3文件命名需要是4位数字,例如"0001.mp3",放置在mp3文件夹下。如需中英文命名,可以添加在数字后,例如"0001hello.mp3"或者"0001语音.mp3"。
代码编写:
#include <SoftwareSerial.h>
#include <DFPlayer_Mini_Mp3.h>
void setup() {
Serial.begin(9600);
mp3_set_serial (Serial); //setSerial for DFPlayer-mini mp3 module
mp3_set_volume (100);
pinMode(5,INPUT);
pinMode(12,OUTPUT);
}
void loop() {
if (digitalRead(5)==HIGH)
{ digitalWrite(12,HIGH);
mp3_play (0001);
delay(3000);
}
else
{
digitalWrite(12,LOW);
}
}

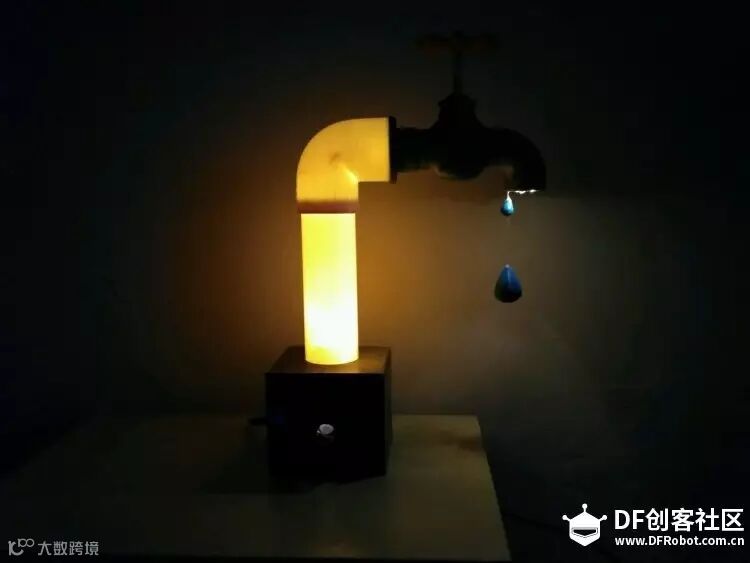

上电测试:
