*项目作者：Chocho20171
*资料来源：www.dfrobot.com.cn
经常做实验、进行研发的小伙伴都知道，
万用表是必备工具。

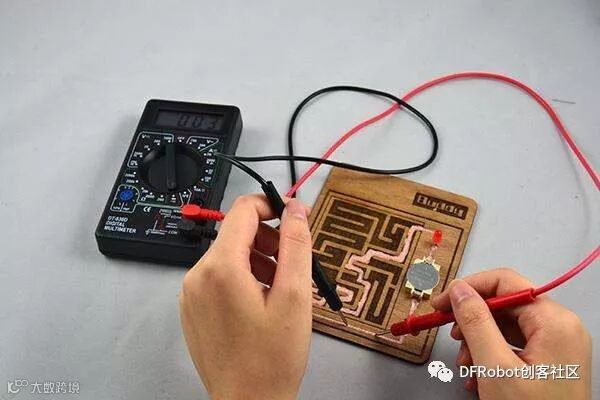

大家先感受一下最常用的万用表使用姿势：
（图片来源于网络）
大家在平时使用万用表的时候，
会不会常感那两条红黑表笔线的束缚与限制，
有一种咳不出来咽不下去的感觉？
并且在双手拿着两支表笔测量时，
常常抱怨爹妈在造自己的时候
为啥不多给一只手？
这个打辅助的工具，
除了以上两点，它的重量也是我比较嫌弃的，
外带时，还不够轻巧、方便。
今天为大家带来一道
“蓝牙无线
单手操作
哪儿 哪儿 都炸天的
万用表”
请大家慢慢品尝！

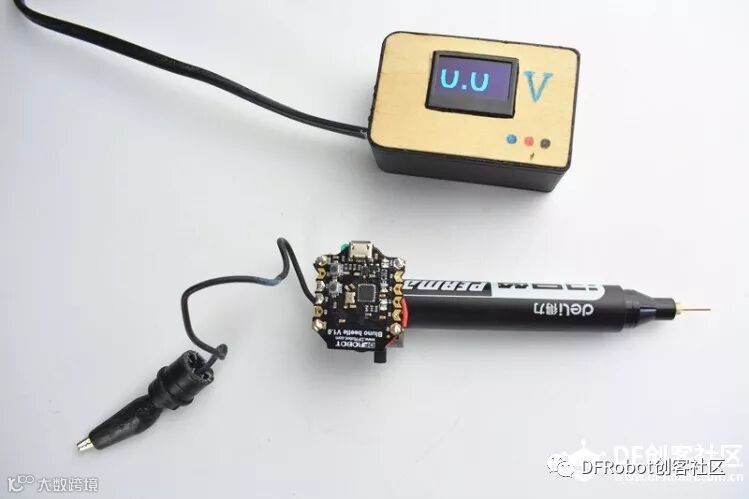

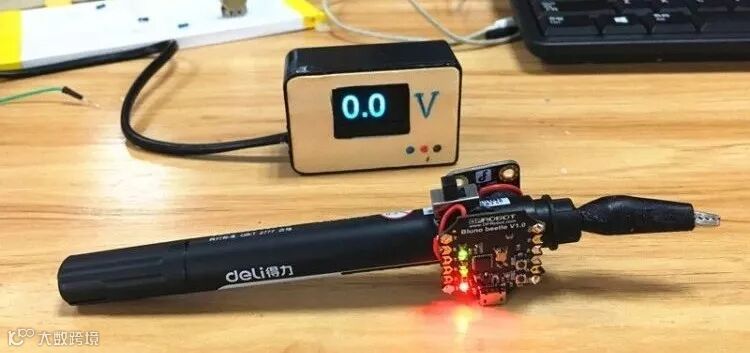

轻巧款 万用表
制作完成后
仅有100g哦！
以下为烹调过程
大家可以一起自制一个轻巧款
也可以在忘带电压表的情况下
若无其事地快速搭建一个出来用

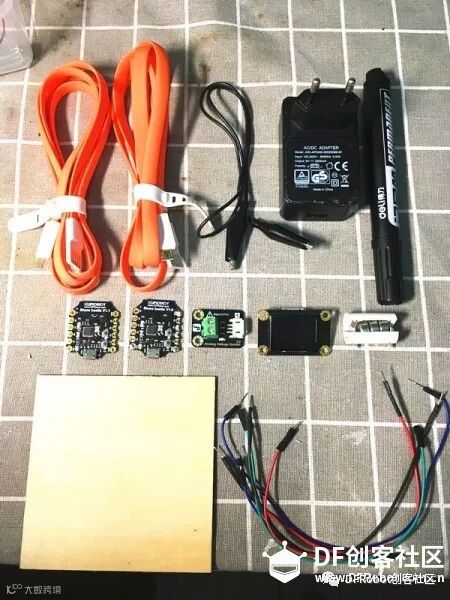

配件菜单
（购买配件心愿单：http://www.dfrobot.com.cn/goods-1653.html）
Bluno beetle DFR0339（2块唷）
模拟电压检测模块 DFR0051；
OLED 2864 显示模块TOY0007；
LR44纽扣电池盒 3颗装FIT0337；
高品质数据线FIT0351-OE（亲，一定要2条唷）；
优质鳄鱼夹连接线FIT0112（1条即可）；
拆废旧充电器1个；
多层木板一块（10*10cm就够用了）；
杜邦线若干；
马克笔一只；
我采用两块Bluno beetle作为主控板，显示部分一块，测电表笔一块，使用BLE模式通信。测电笔这边测得电路里的电压数据，通过BLE传给显示部分，然后显示部分通过OLED模块显示出读数，以此来达到我们的目的。

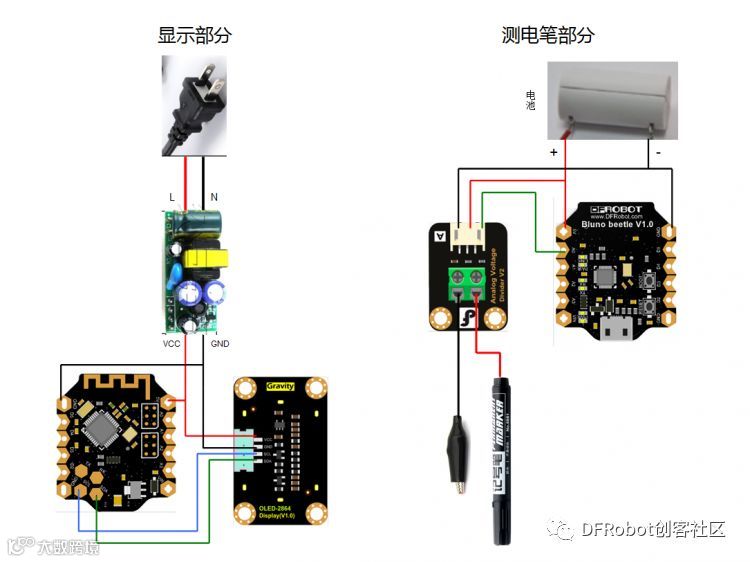

原理图如下：
制作过程

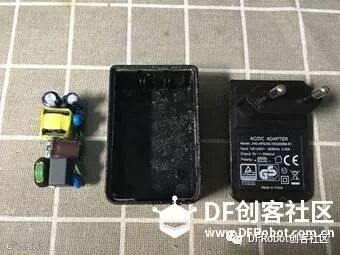

先把充电器给拆开，留下变压模块和壳子：

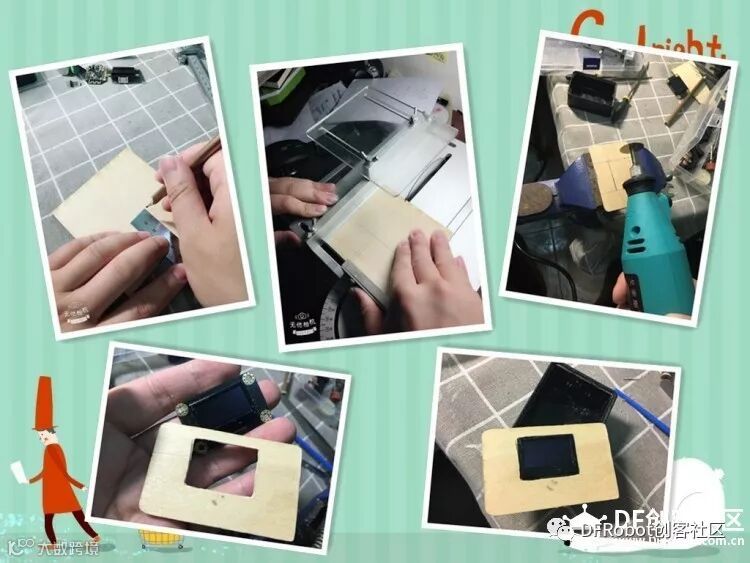

加工多层板，作为充电器外壳的盖子（中间开孔，作为oled显示的放置位置）：

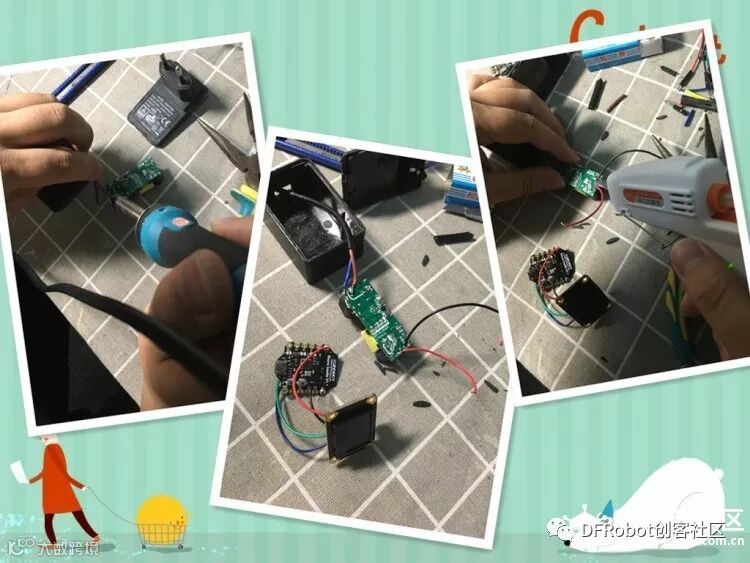

焊接变压模块（需要找一截40cm左右带双插脚的电线）；将oled模块与bluno beetle焊接上，并焊接在变压模块上。

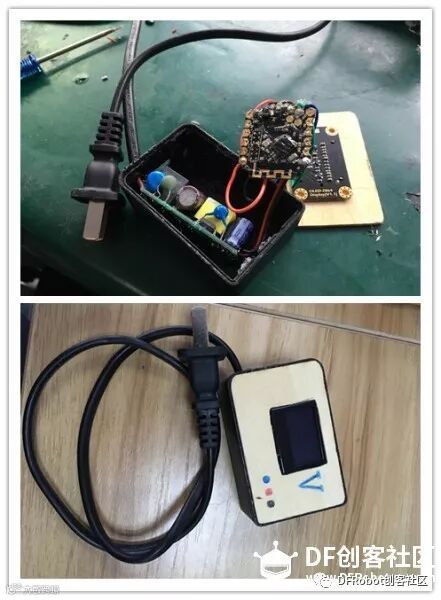

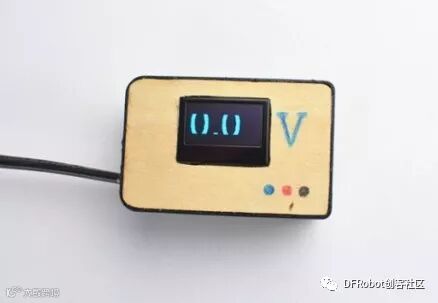

将所有的器件放进盒子内，用热熔胶固定位置（并且在木板上画上电压符号），显示部分就完成了。

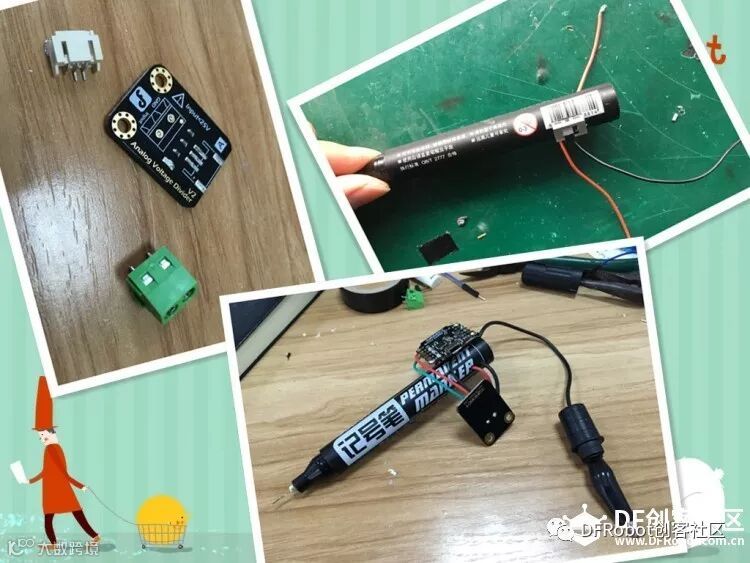

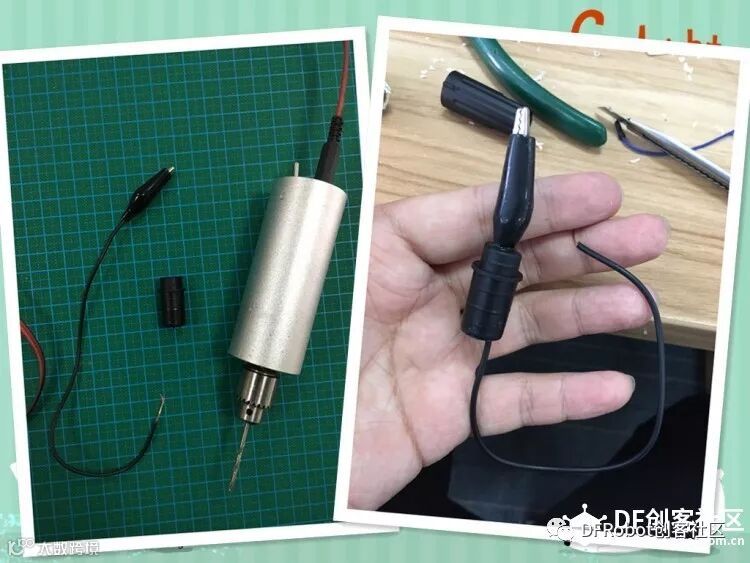

将马克笔后盖钻孔，鳄鱼夹线穿过孔，将二者合在一起，不仅方便放置鳄鱼夹，并且便于线收纳进笔体内。

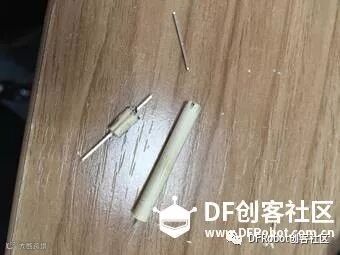

测电笔的笔尖部分，我们使用一个长排针，和一截大约5mm粗的松木棒制作，先切开松木棒，在中心位置挖出一条槽来放置排针，并用快干胶水粘连。

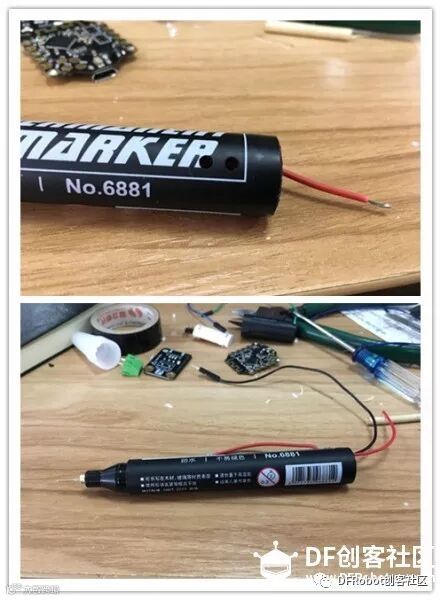

将马克笔身上钻孔，以便于连接电线的隐藏。

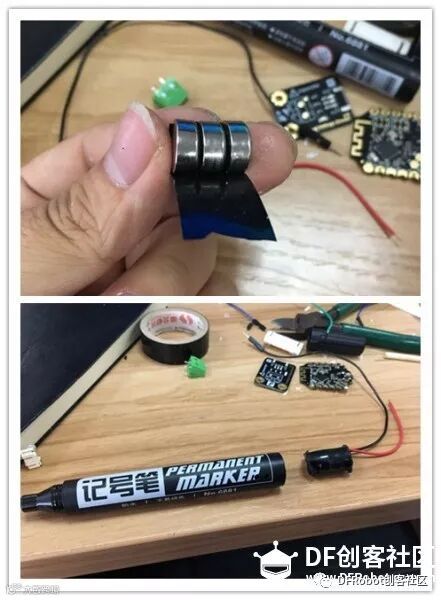

将三粒电池取出，用绝缘胶带缠起来，并塞进笔体内。
焊接开关、模拟电压模块、以及Bluno beetle。
最后，用热熔胶将两块板子固定在马克笔上，硬件部分就安装完成了。
烧录程序：
先下载程序源码，先将马克笔上的Bluno beetle板连接上电脑，烧录（central.ino）如下程序：
#define AREF 5.0
void setup() {
Serial.begin(115200);
}
void loop() {
char buf[5];
int vaule=analogRead(A0);
double vol=(double)vaule/1024*AREF*5;
vol=vol-0.2;
if(vol<0.0)
{
vol=0.0;
}
dtostrf(vol,2,1,buf);
buf[4]='\0';
Serial.write(buf);
delay(500);
}
烧录完成后，打开串口监视器，通过电脑发送“+++”命令给Bluno beetle板,这时会收到一个回答“ENTER AT MODE”,说明已经成功进入AT模式。然后分别向Bluno beetle板发送：AT+ROLE=ROLE_CENTRAL<CR+LF>、 AT+FSM=FSM_TRANS_USB_COM_BLE<CR+LF>两条指令，分别会得到“OK”的回答，测电笔这边的软件部分就完成了。
将显示部分的Bluno beetle板连接上电脑，烧录（peripheral.ino）如下程序：
#include "BlunoAccessory.h"
#include "U8glib.h"
U8GLIB_SSD1306_128X64 u8g(U8G_I2C_OPT_NONE);
BlunoAccessory myAccessory;
char buf[5]={'0','.','0','\0'};
void setup() {
u8g.setColorIndex(1);
myAccessory.begin();
Serial.begin(115200);
}
void loop() {
u8g.firstPage();
do
{
draw();
}
while(u8g.nextPage());
}
//Display function
//also see [url=https://code.google.com/p/u8glib/wiki/tpictureloop]https://code.google.com/p/u8glib/wiki/tpictureloop[/url]
void draw (void)
{
u8g.setFont(u8g_font_fur49n);
u8g.drawStr(0,58,buf);
}
void serialEvent()
{
unsigned char i=0;
while(Serial.available())
{
char inChar=(char)Serial.read();
buf[i]=inChar;
i++;
}
}

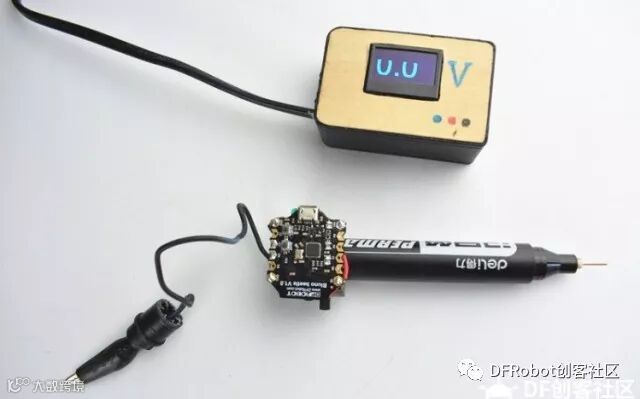

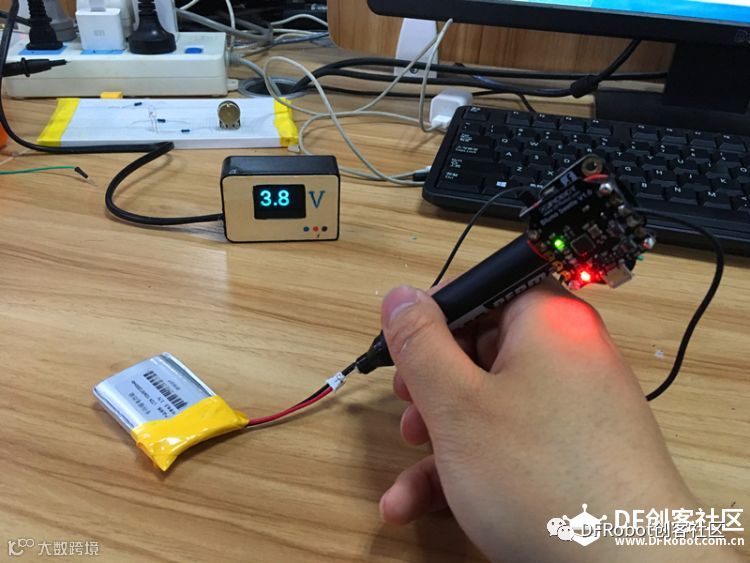

将两个Bluno beetle通上电，板上的“Link”指示灯都亮起说明配对成功了，就可以开始工作了。是不是一个哪儿哪儿都炸天的电压表？快来人，装盘，上菜。
