挑战低功耗 | 小巧的跑步运动的计步神器

曾几何时

我也是个运动健儿，骑单车、打羽毛球，不落下风

曾几何时

骑着我的捷安特，问道青城山，驰骋都江堰，毫不逊色

而如今

。。。 。。。 。。。

    于此，为了昔日健硕的身躯，我下定决心重新出发，锻炼身体。每天坚持跑步两公里。咦？得有一个计步器记录每天的步数。于是，就有了这个计步神器的诞生！

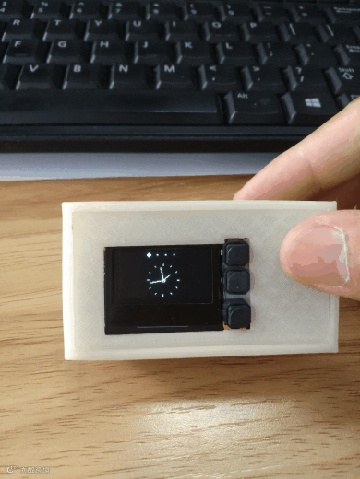

    此神器，可以实时的记录步数（以及消耗的卡路里），可以显示时间，最炫酷的当然是以指针的形式显示时间：

还可以将数据上传到网络，通过手机软件（Blynk）显示数据，同时获取网络时间（就不用担心电池没电了时间跑飞）。

所需硬件：

      FireBeetle Board-ESP32

      FireBeetle Covers-Proto Board

      OLED12864显示屏

      加速度计模块

      3.7V锂电池（这个是在网上买的，容量是600mAH）

      3个按键（网上买的）

手机软件用的是Blynk，搭建起来方便，关于如何使用Blynk建立IoT项目，可以参考我之前的帖子，点击链接。

  1、创建一个Blynk项目

添加如下两个控件：

•       Value Display × 1

•       Real-time clock × 1

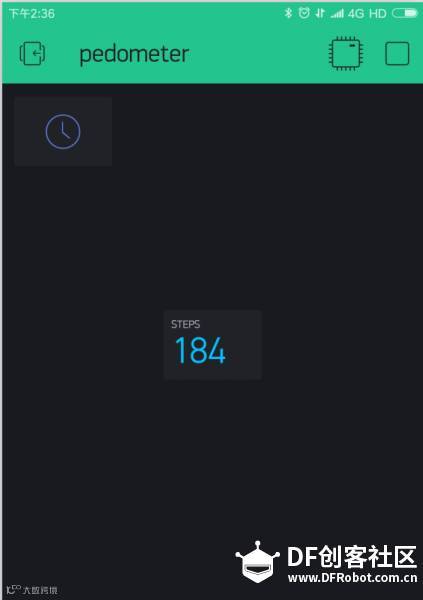

其中Real-time clock控件的属性不需要任何设置，Value Display控件名称设置成steps，INPUT引脚选择V1。然后调整两个控件的布局，如下图所示：

  2、下载程序到FireBeetle Board-ESP32

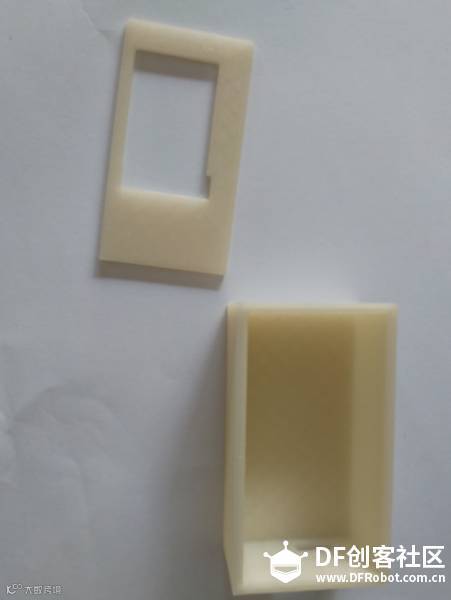

    程序源码，点击下载，源码中还包括了库文件和3D打印文件，需要将库文件放到Arduino IDE的libraries下面，3D文件可以直接打印出外壳。

主程序代码请至文末左下角，点击“阅读原文”查看

    需要注意的是，将源码中的WiFi、密码，以及AUTHTOKENS改成你自己的，修改部分：

代码请至文末左下角，点击“阅读原文”查看

‍

  3、硬件组装

    OLED12864显示屏和加速度计模块都连接到I2C，按键分别连接到D2、D3、D4，其中，按键需要加51K上拉电阻，上拉到3.3V，如下图所示：

注意：图中上拉接到AREF是错的，需要连接到3.3V

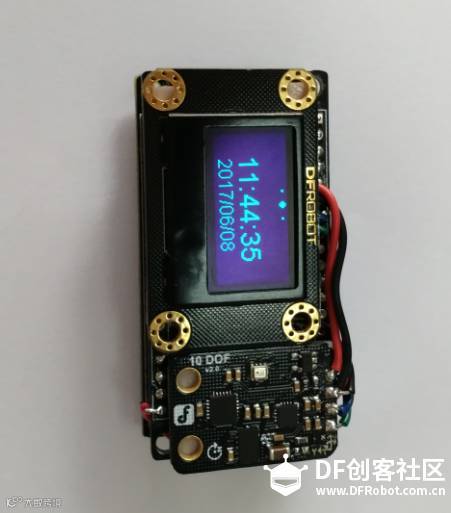

    硬件焊接图，如下所示：

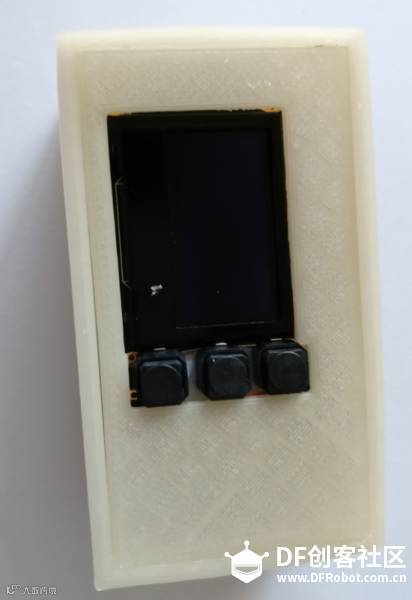

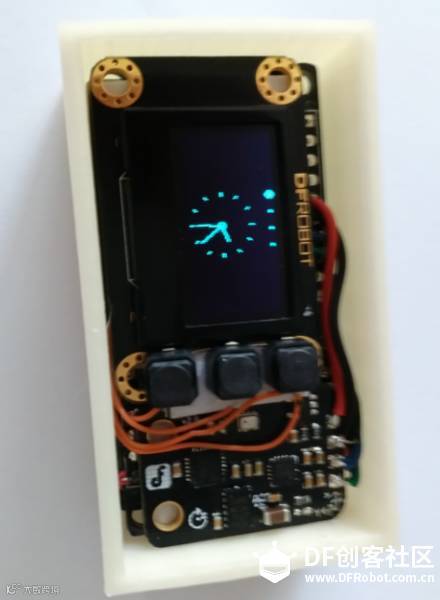

硬件焊接完成后，将硬件模块组装到外壳中，如下所示：

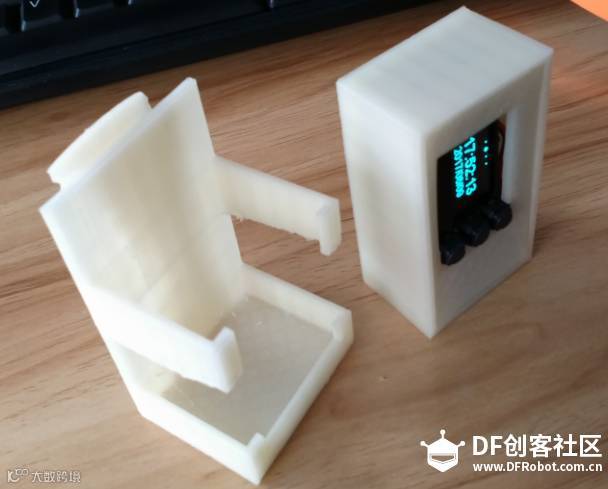

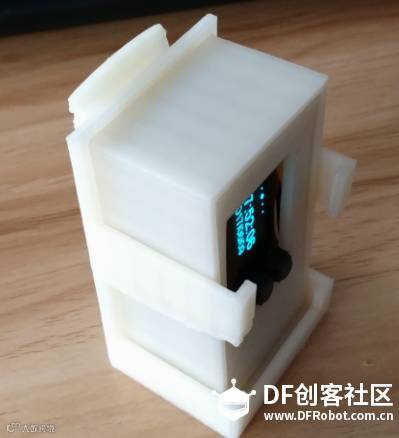

整体效果展示：

◇◇◇◇
