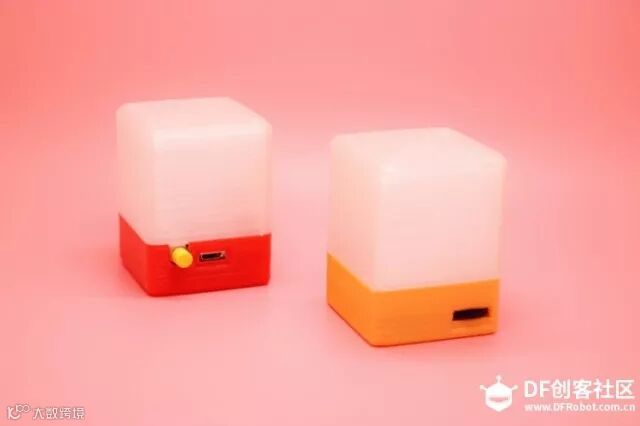

Sparrow轻松造 | 五分钟快速打造便携智能灯，还能无线充电！

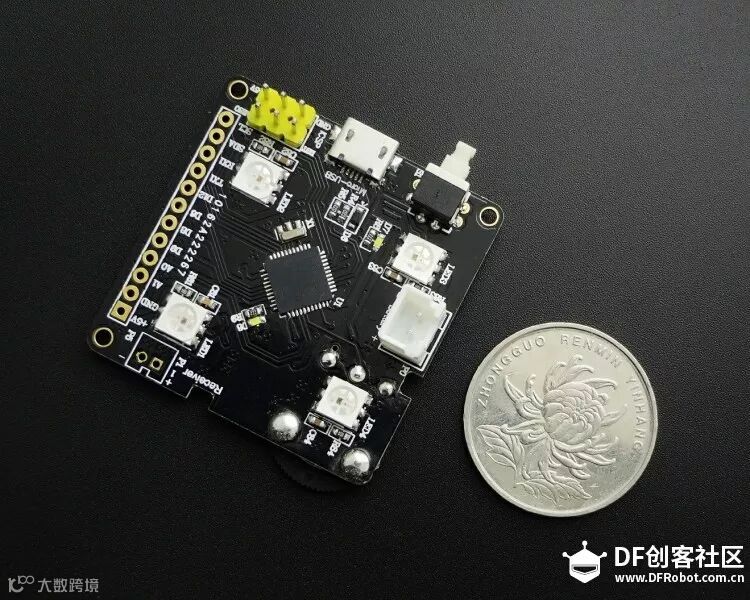

什么是Sparrow？

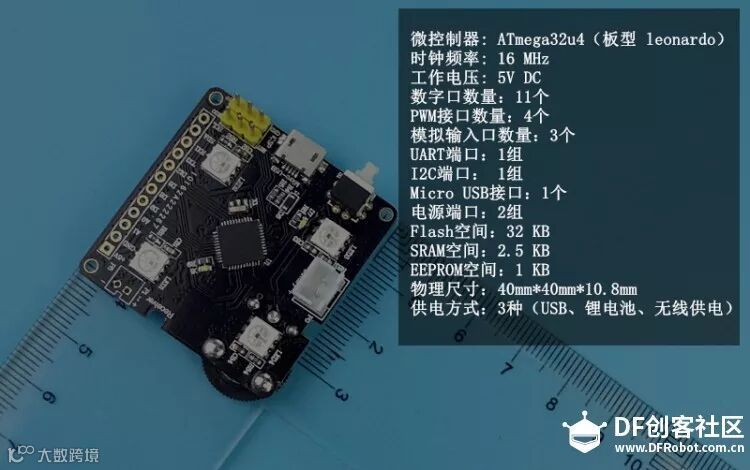

Sparrow是一款到手即玩且功能强大的控制器。它搭载一颗ATmega32U4主控芯片，可直接用micro USB烧录程序，同时集成了WS2812灯珠、电位器角度传器、5V升压模块、锂电池充放电保护模块、2路逻辑自锁电源开关。此外它还具有11个数口，4个PWM，3个模拟输入，一组I2C端口，一组UART串口，1组电源端口，3种供电方式，满足你对项目的更多可玩性。沉金工艺不仅让整块板子美观精致，也使IO口应用在可穿戴项目时接触良好，连接可靠。Sparrow高度的集成化，让你不再需要太多繁琐复杂耗时的焊接，提高项目的进度和效率，真正做到了“麻雀虽小五脏俱全”。

Sparrow控制器高度集成了各种常用的模块元件及电路，不需要繁琐复杂耗时的焊接，到手即玩轻松打造各种创客项目，非常适合没有焊接经验或想缩短项目开发时间及创客教育的人使用。本次首先教大家利用Sparrow控制器轻松造一盏无线充电的智能灯。

PS：Sparrow控制器已进入试产阶段

可在本文留言进行预定！

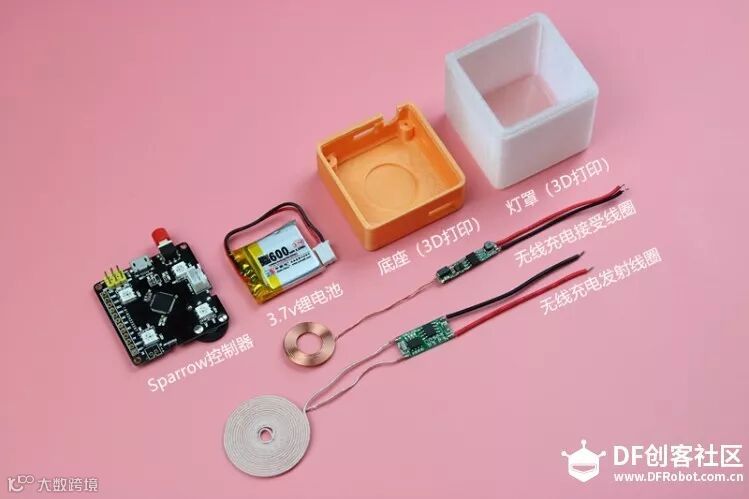

材料清单：

无线充电模块 5V/300mA
Sparrow控制器
3.7v锂电池
3D打印件（模型可点击“阅读原文”下载）

制作步骤：

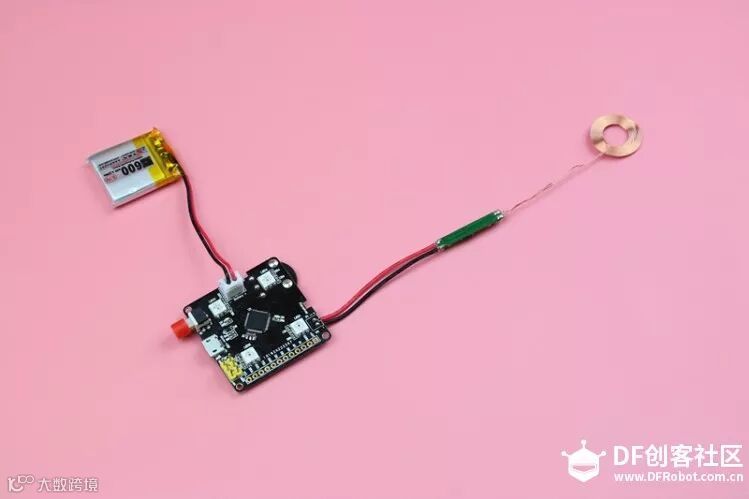

1. 首先将3.7v锂电池插在Sparrow控制板“po”端口上，再将无线充电接受线圈焊接在p1端上，注意区分正极（+）负极（-）。

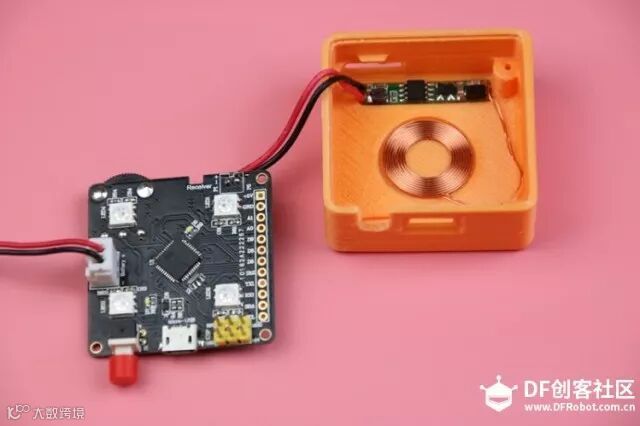

2. 将无线充电接受线圈安装在打印底座安装槽里，可以用双面胶固定。

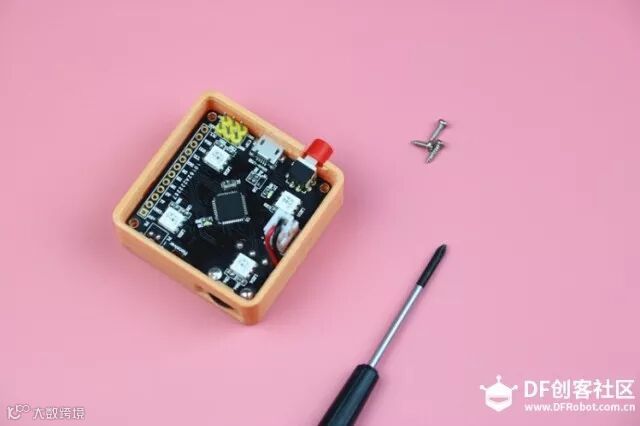

3. 放入3.7v锂电池，装入Sparrow控制板，并用3颗1.8x6mm的螺丝固定，其实只要找直径小于2mm长度低于8mm的螺丝都可以固定，这类小螺丝比较好找各种玩具电子数码产品上都有，我这里使用了微型舵机转角上的小号螺丝固定。

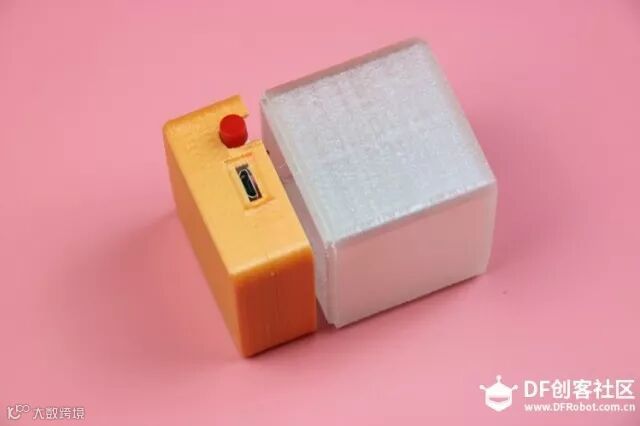

4. 装入灯罩，灯罩采用卡扣设计，只要将模型3D打印出来用锉刀将卡扣边缘处打磨一下，对准轻轻按压将灯罩与底座安装完成。

5. 最后用usb线将智能灯与电脑连接，板卡选择：Arduino leonardo，将智能灯源码烧录下载到Sparrow控制器里。（源代码文件可点击“阅读原文”下载）

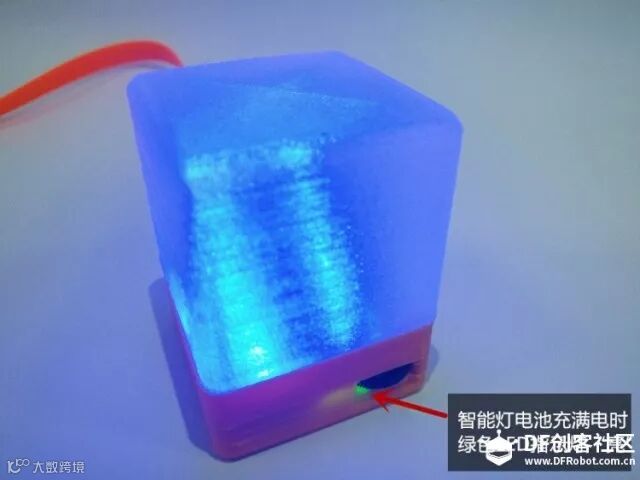

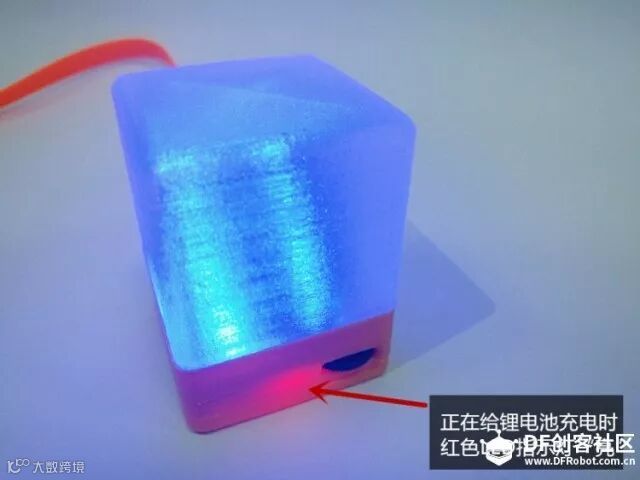

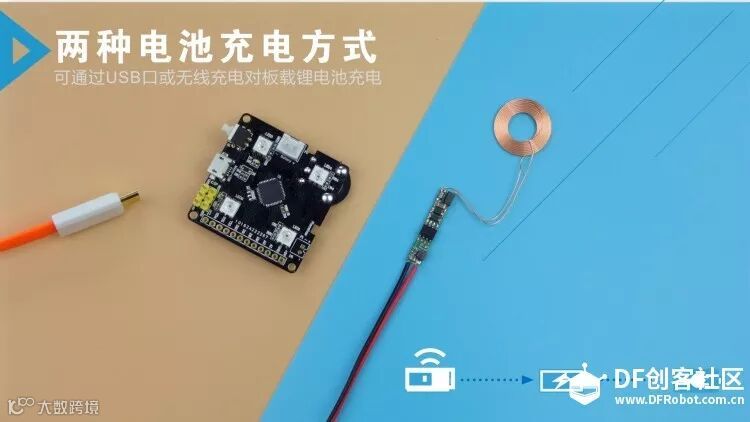

6. 可通过USB电源插口和无线充电两种方式充电，正在给电池充电时电位器附近的红色LED灯“亮”，电池充满后绿色LED灯“亮”。
