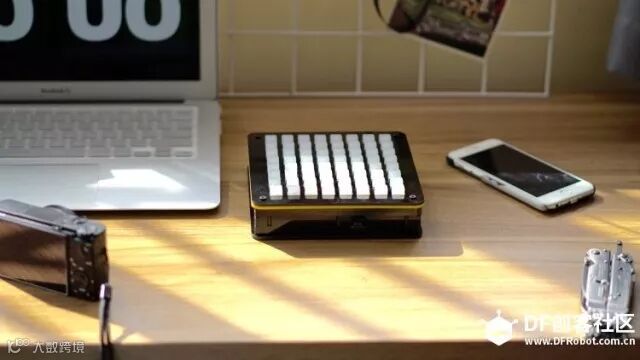

DF桌面好物 | Launchpad 音乐打击垫

项目作者：Mingming.Zhang

有很多情绪的表达方式，会比文字本身有力量得多，比如音乐，尤其是节奏带感的电子音乐。

音乐打击垫需要的乐理知识几乎为零，所以凡是爱音乐的人，可在积累和练习中培养乐感。现在就可以动动手指，尝试着打出你自己的节奏吧。

(注：本期主要介绍打击垫的制作步骤，关于调音软件安装和演奏的部分，请等待续篇，也可参考如果我是DJ，你有Freestyle吗？)

STEP 1：

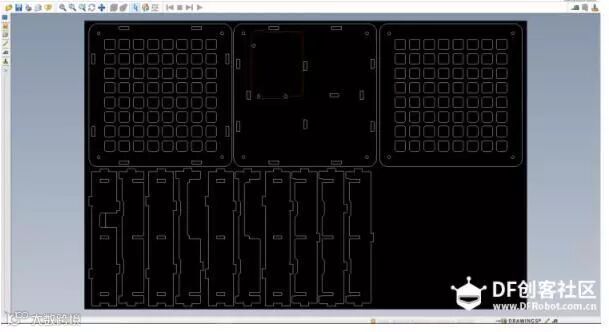

生成外观设计图纸，可选用亚克力板进行切割。

STEP 2：

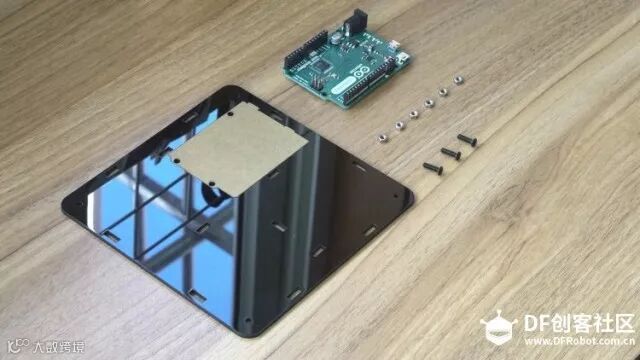

安装Arduino leonardo以及备好3颗m3x10的螺丝、m3螺母6个。

STEP 3：

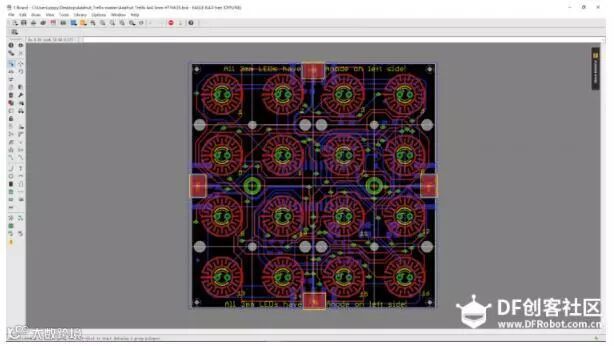

绘制按键控制板pcb，并送到任意pcb工厂打印出来（这里我打印了4块，每块上面16个led显示，16个硅胶导电按键）。

STEP 4：

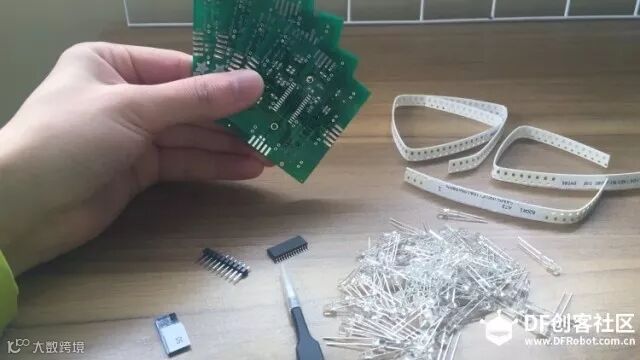

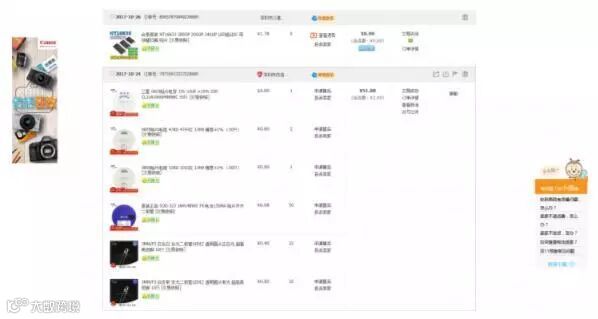

采购需要的电子元器件，包括HT16K33 28SOPled驱动ic、0603电容10uf、0805电阻47kΩ 10kΩ、开关二极管IN4148WS、3mm或5mm圆头发光led（颜色任意 根据喜好）。

STEP 5：

开始焊接以及测试（注意IN4148WS的极性，有白条的一边为负极）。

STEP 6：

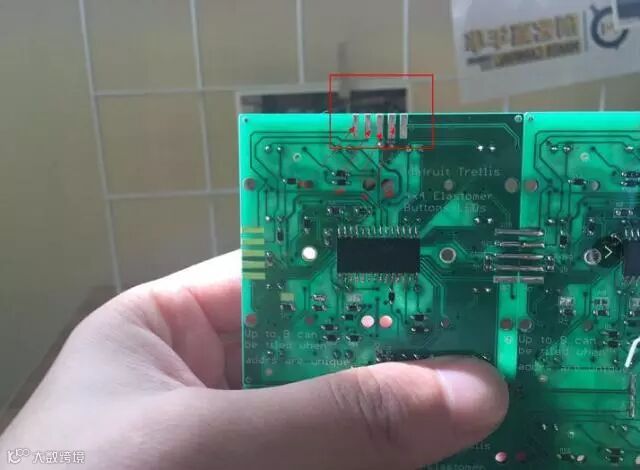

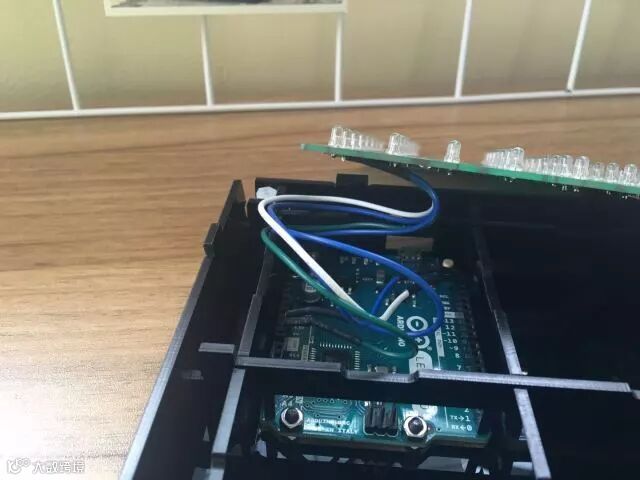

pcb控制板及LED灯等焊接好之后，将任意一块与Arduino的 5v gnd scl sda对应端口相连接，都可以工作。

STEP 7：

给Arduino下载测试代码并连接按键控制板测试按键通断是否正常。

STEP 8：

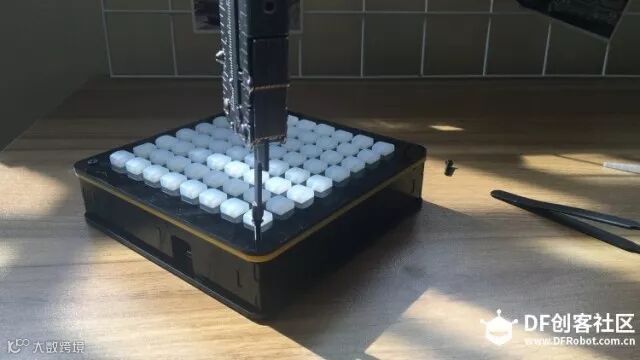

组装黑色亚克力板，旋紧4颗m3x15固定螺丝。

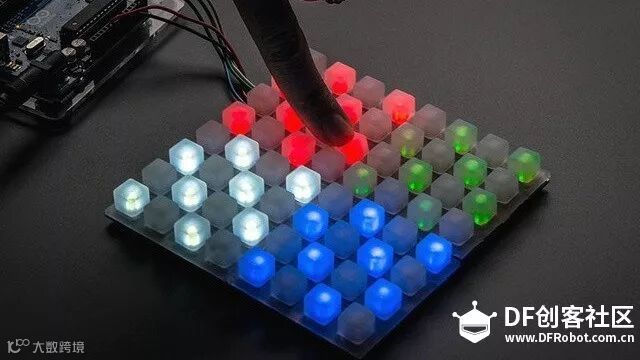

开动手指，

人人都是节奏大师。
