属于理工男的梦幻立方体，8x8x8全彩光立方新玩法！

*项目作者：makermuyi

*资料来源：dfrobot.com.cn

作为一个理工男，总想着给女朋友送一个充满“科技感”的礼物；今天我就给大家分享如何快速做一个8X8X8全彩的光立方，希望在国庆这几天的假期里，你也能打造一个惊艳到姑娘的光立方。

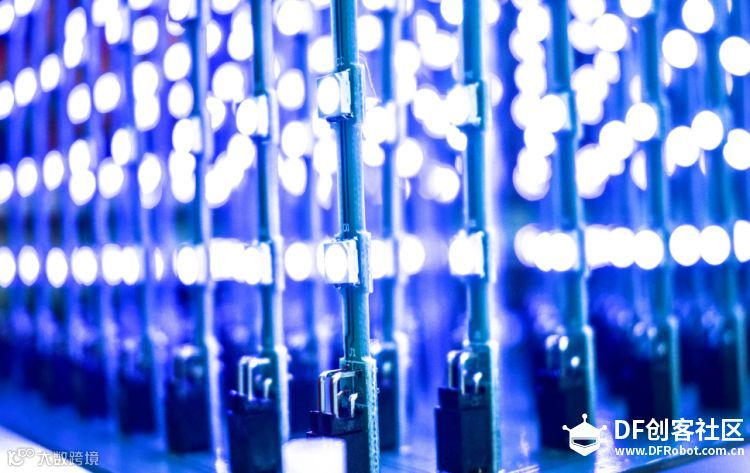

活不多说，先上图。

材料清单：

实现步骤：

1. 设计

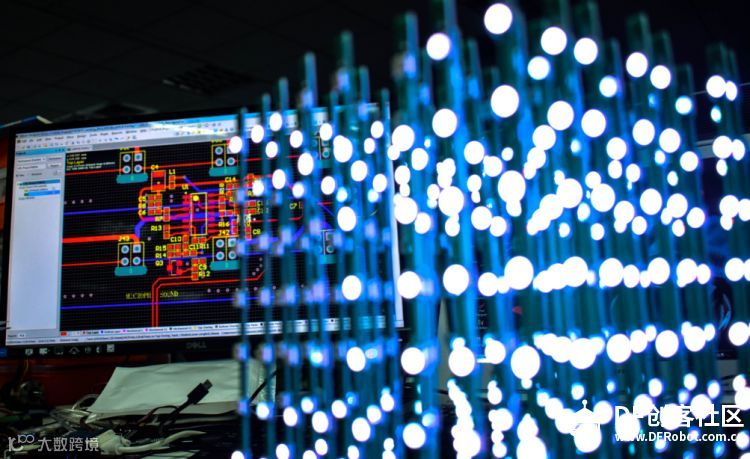

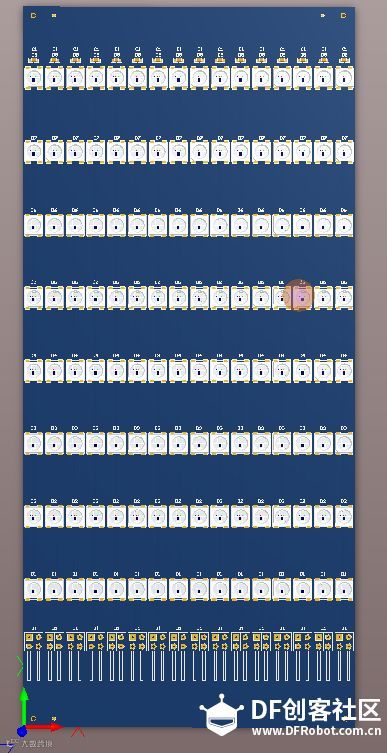

画原理图和PCB，其实你是不用画了，帖子底部会有PCB文件的，下载之后就可以发工厂打样了，先给大家分享一下PCB的美照。

2.  焊接

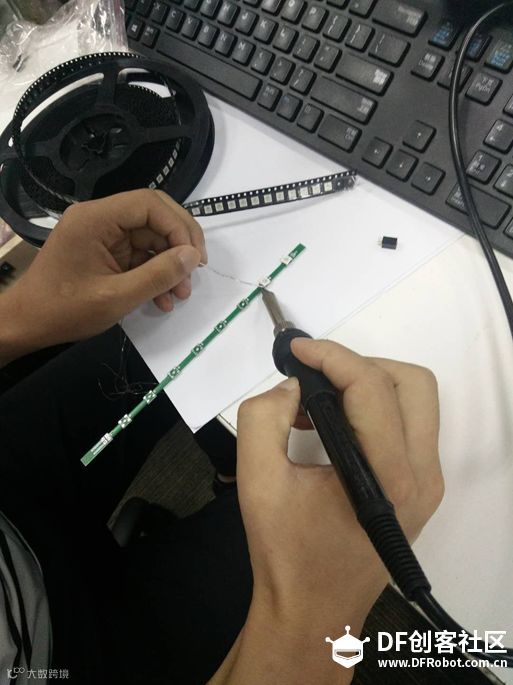

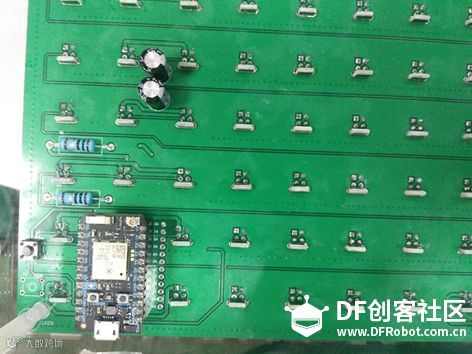

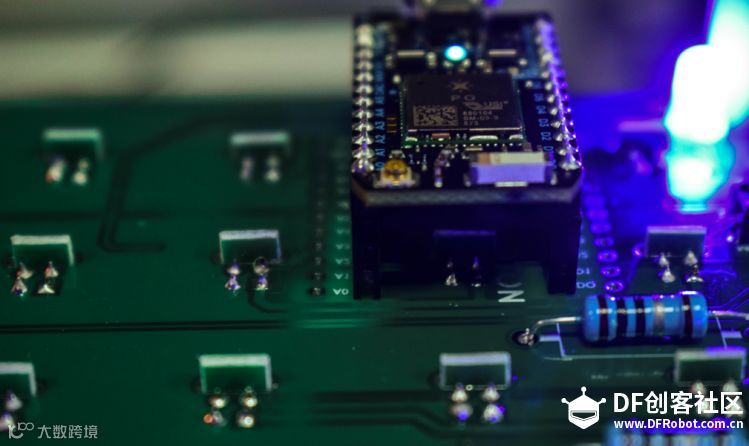

PCB打样回来之后就到了漫长的焊接阶段，焊接的时间大概是2天的时间，一天的时间用来焊接512个LED 灯珠，一天的时间用来焊接光立方底板上的元器件，Particle Photon物联网板子是采用插件的方式在焊接完之后直接插在光立方底板上面的，当然了你也可以插Arduino UNO R3来对其进行编程控制。由于LED灯珠的关系，建议在焊接的时候温度不太高于300度，否则极有可能烧坏LED灯珠。

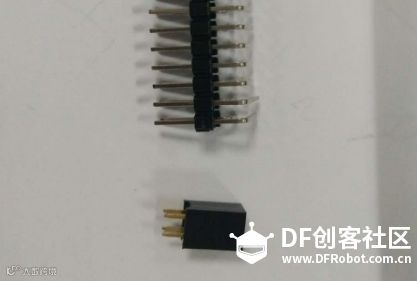

注：底板和灯条之间的焊接连接方法是用上面这种插针的方式连接在一起的。排针和母排的间距都是2.54mm,排针买回来之后需要用小手钳剪成2*2的形状，因为我实在没找到哪有买2*2独立的排针。

3.   组装

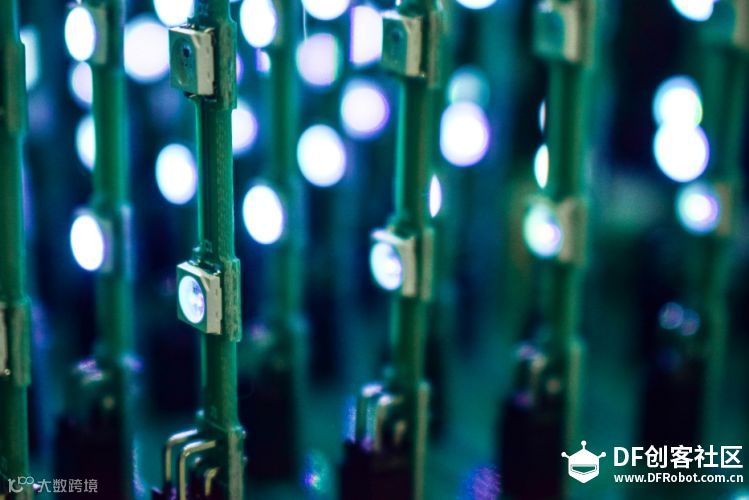

为了颠覆之前光立方采用直插灯珠麻烦的焊接方式，本文所使用的是LED都是贴片设计，方便焊接，重要的是全彩，像要展示什么颜色就展示什么颜色。将焊接好的LED灯条和底板插在一起，这样你的光立方就基本上成型了，接下来就是对光立方进行烧写代码。

4.   调试

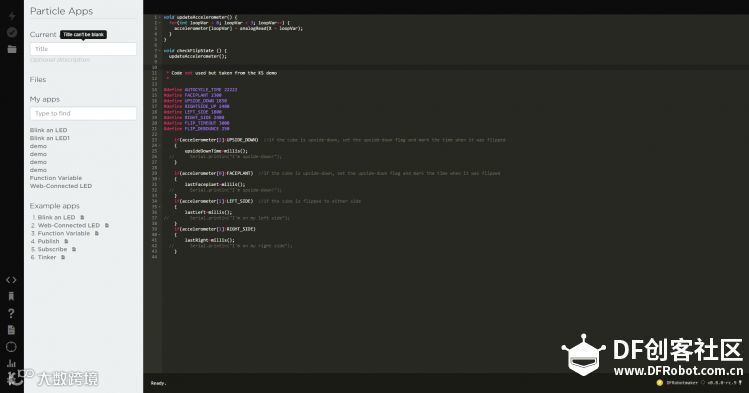

登录Particle开发板的官网，完成注册，然后和你的物联网进行配对，这样，你就可以采用无线直接在网页端对光立方进行编程了。帖子的文末会有我写的几个样例代码。编译下载成功后你就可以晃动它来惊艳你的妹子了。

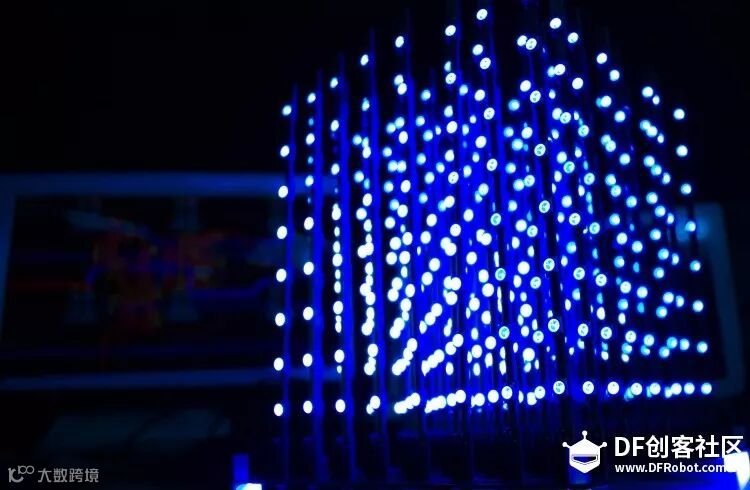

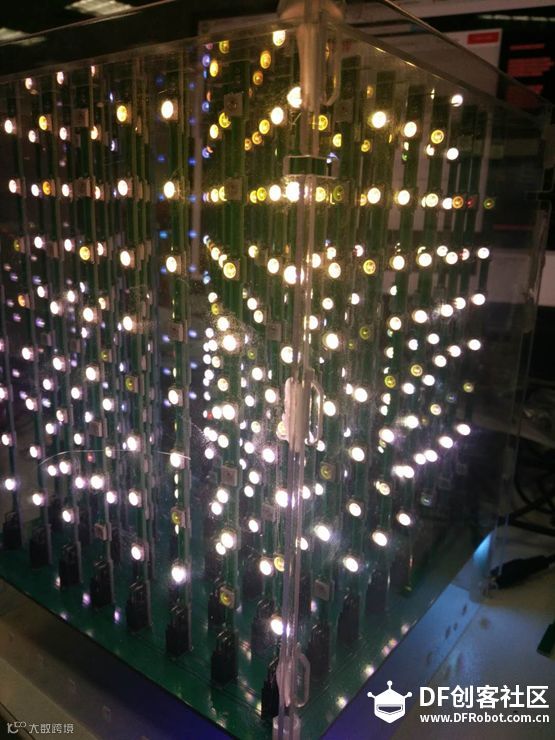

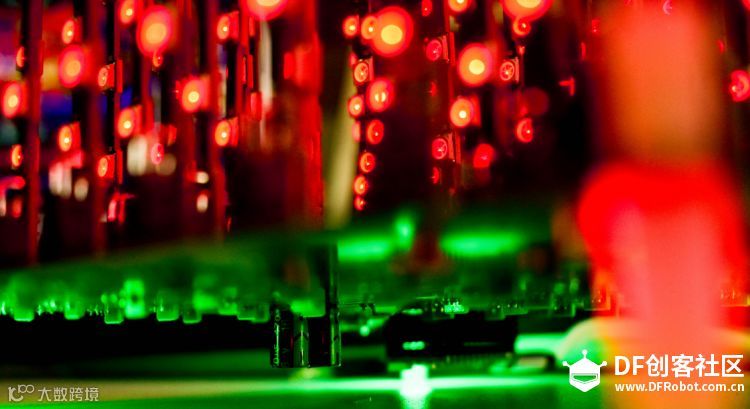

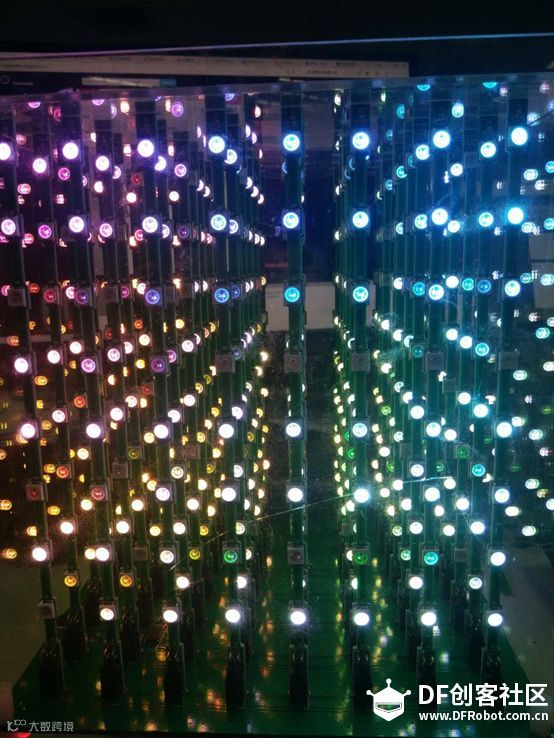

5.   效果展示
