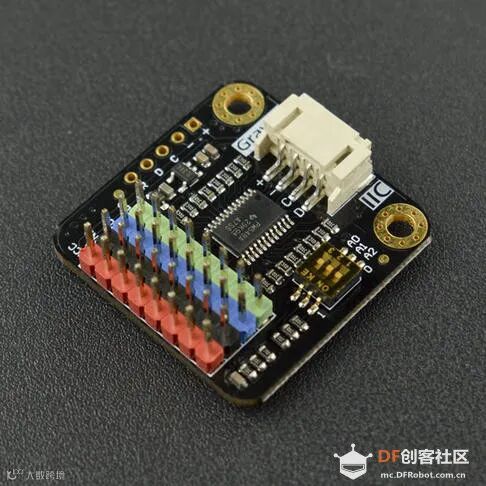

▲ IIC转16个数字IO口模块
模块上黄色贴纸位置，可调节模块的IIC地址，有8种选择。也就是可以通过控制器同时控制8个这样的模块，通过IIC接口就可以将IO口扩展出128个。如果我们再此基础上，再搭配上DF之前出的那款IIC级联模块……
▲ IIC级联模块
效果简直不敢想象，一层又一层…..
平时喜欢逛B站白嫖，被up主疯狂暗示后，也能做到岿然不动，“下次一定”是唯一的答案。

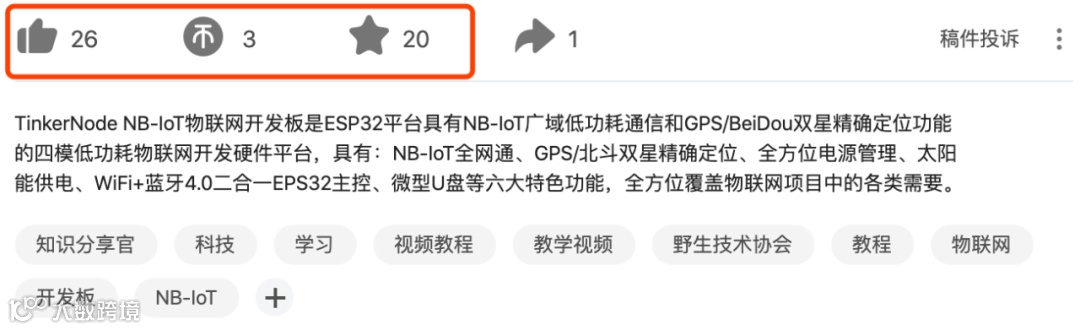

▲ 点赞、投币、收藏三连
冷知识：
下次一定，网络流行语，自2018年10月B站“一键三连”功能（长按点赞键的同事对作品进行点赞、投币、收藏）上线后开始流行，指白嫖党用来敷衍求三连支持的UP主的客套话，其实下次也不一定。
▲ 下次一定
于是用这个16位的IO扩展板做了一个疯狂暗示小灯板，给那些白嫖党送去良心的不安。

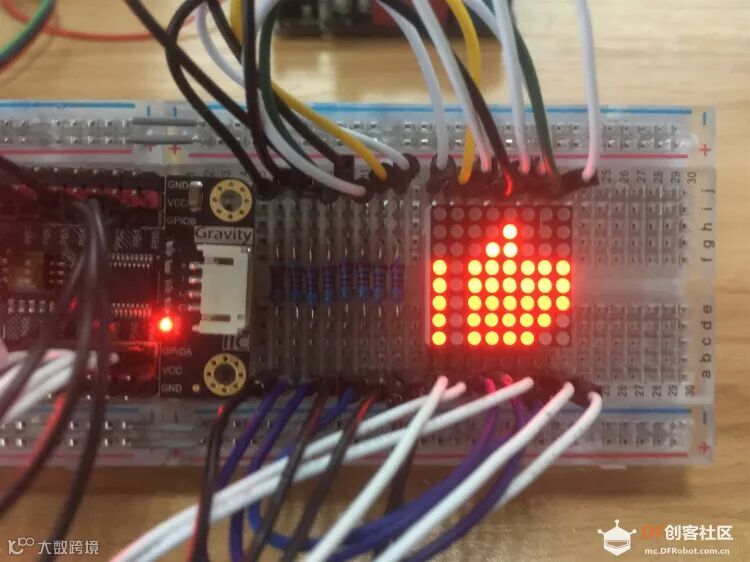

▲ 点赞
▲ 投币
▲ 收藏
▲ 转发

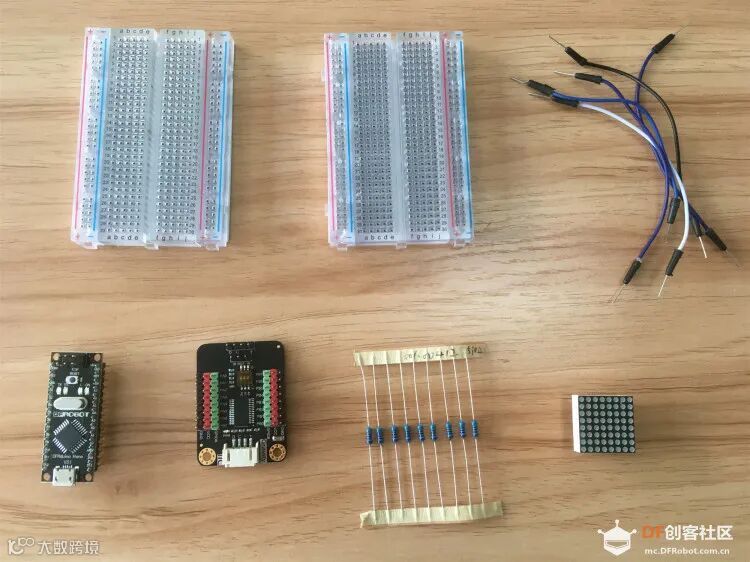

需要用到的材料有：
-
MCP23017 IIC转16位数字IO扩展模块 -
DFRduino Nano 3.0(兼容Arduino Nano) -

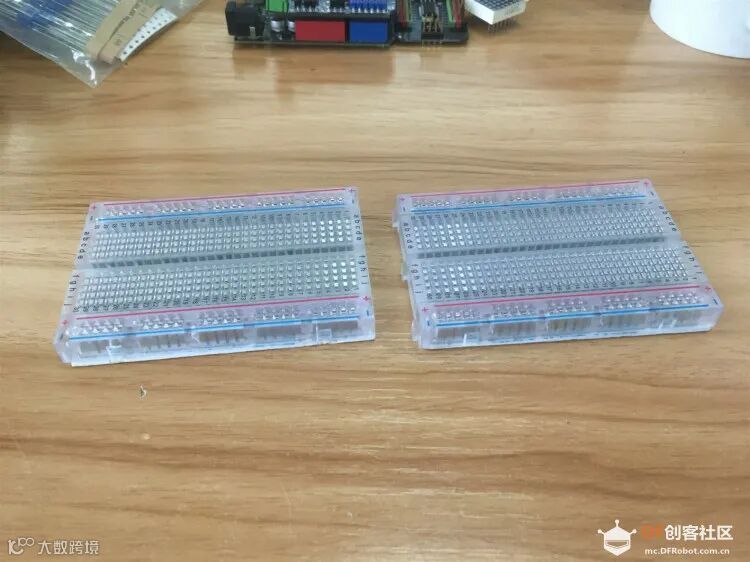

中型面包板 透明版 x2 -
面包板U型实验跳线（盒装） -
高品质公母头跳线 -
高品质公公头面包线 -
580Ω电阻 x8 -
8*8红色点阵（ 2cm *2cm ）
开始制作：

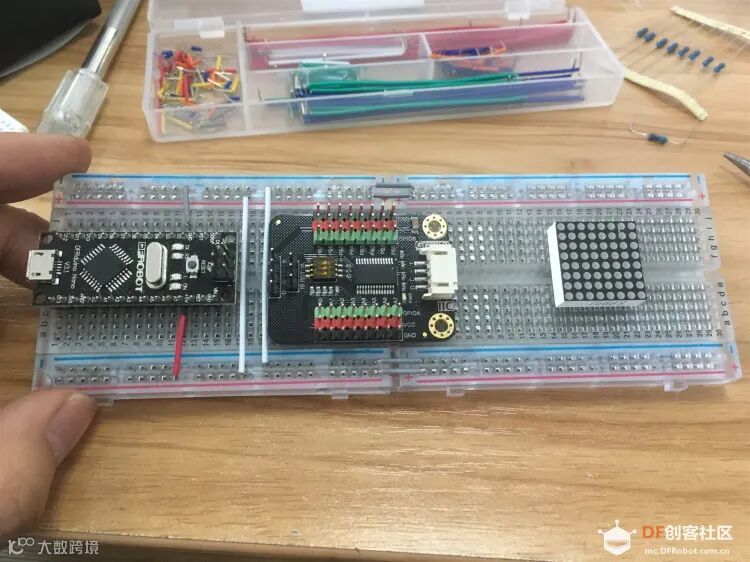

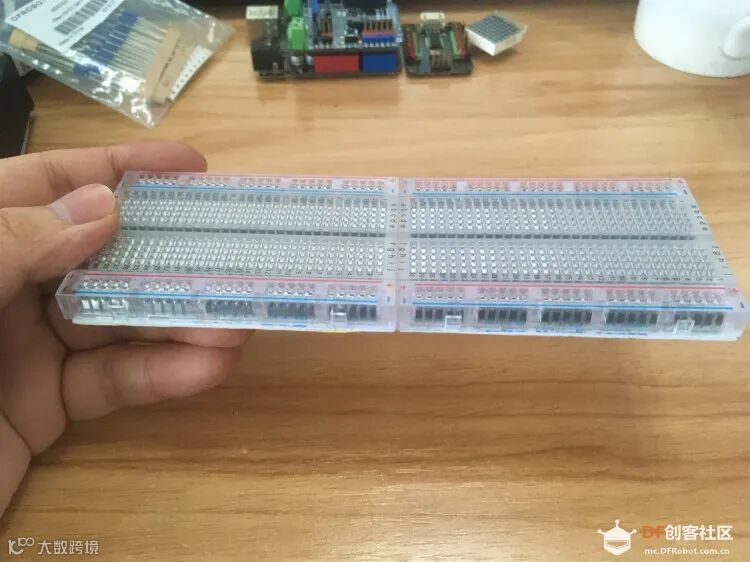

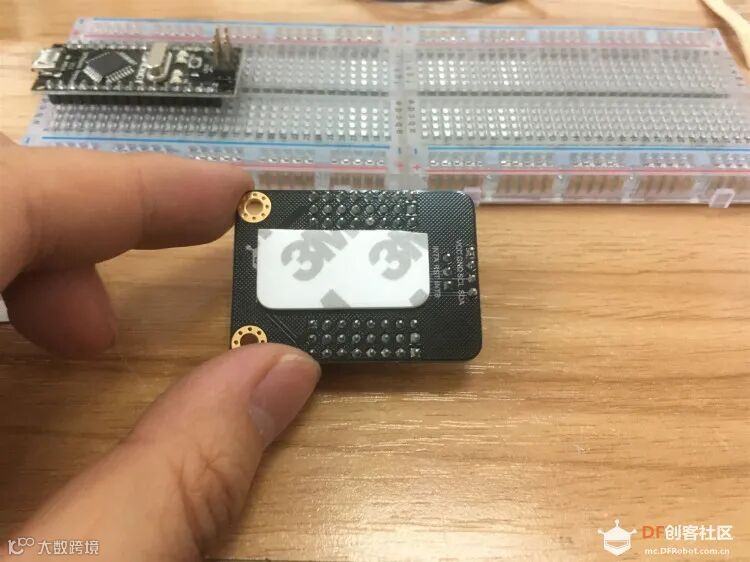

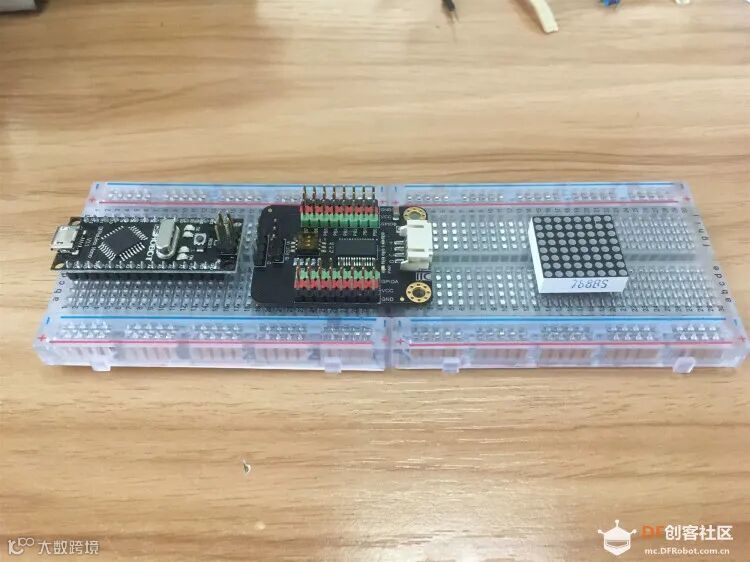

先将Nano插在面包板上，再把16位IO扩展模块贴上3M双面胶，粘在面包板上。

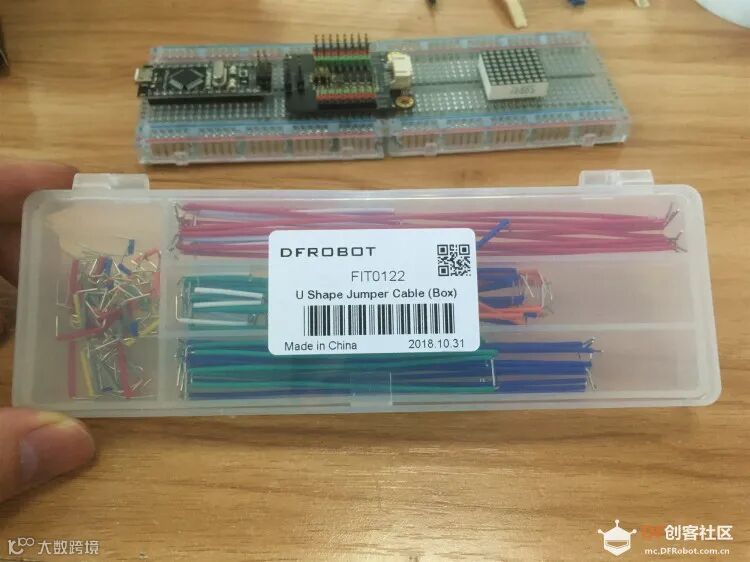

用专用面包板跳线，将Nano的5V和GND引到面包板上：

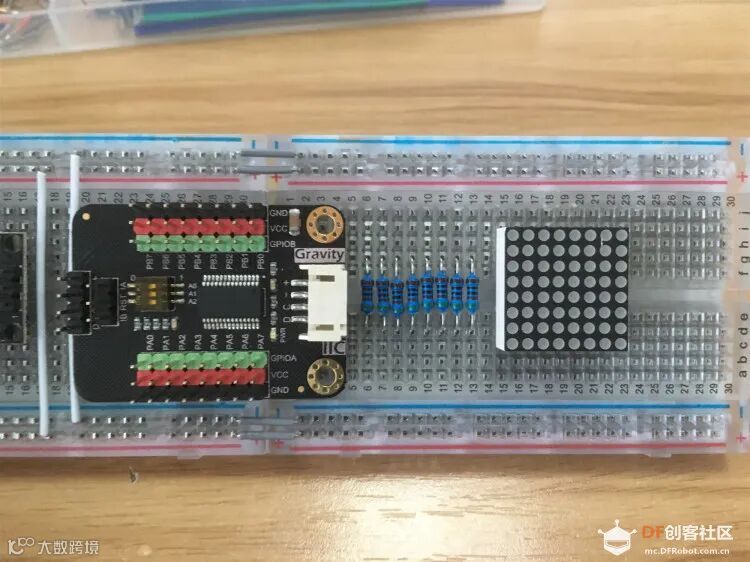

之后将8个电阻插在面包板上：
Nano的A4、A5、5V、GND连在IO扩展模块左侧的引脚上；

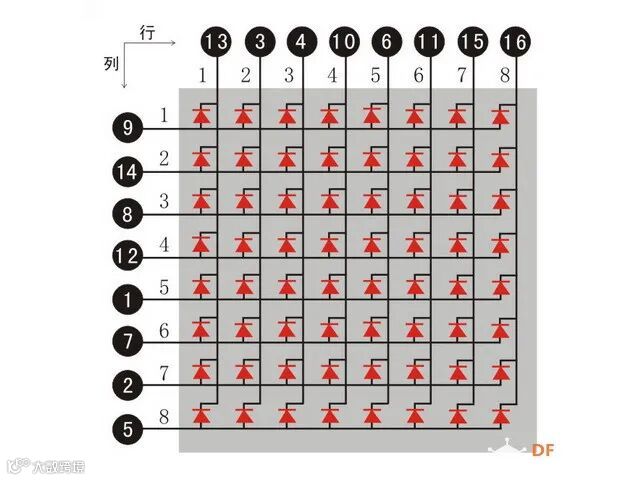

IO扩展模块的PA和PB各8组IO分别控制点阵的行和列；

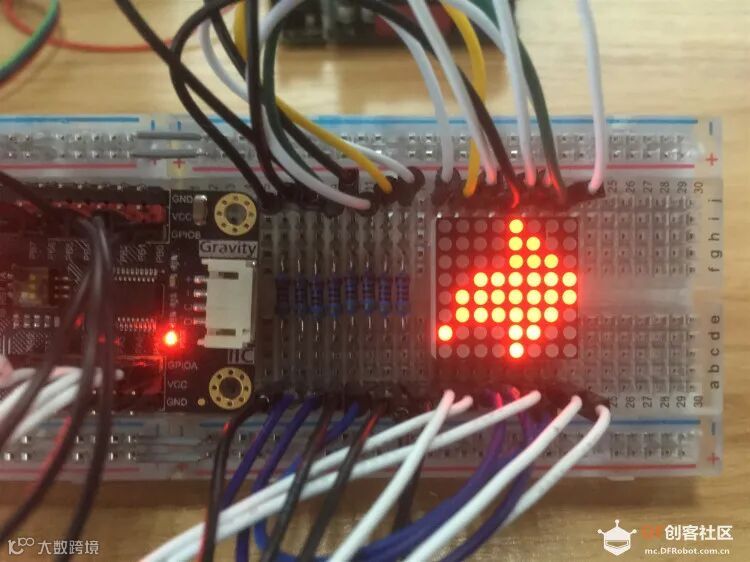

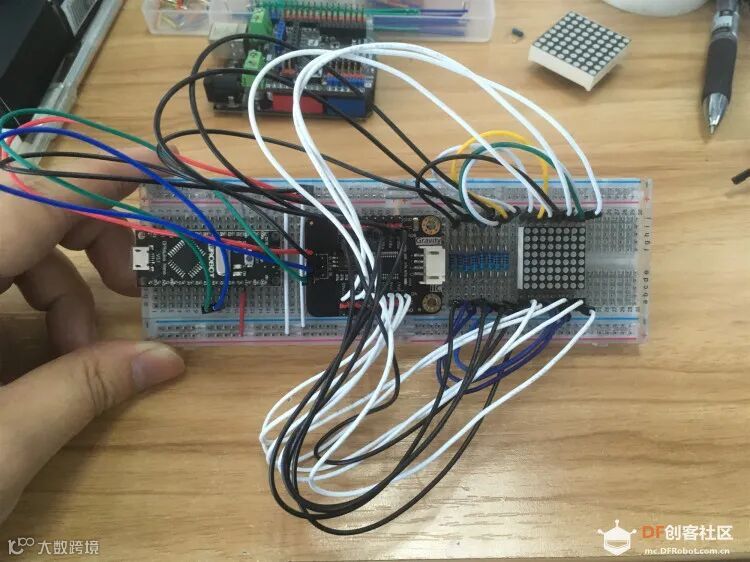

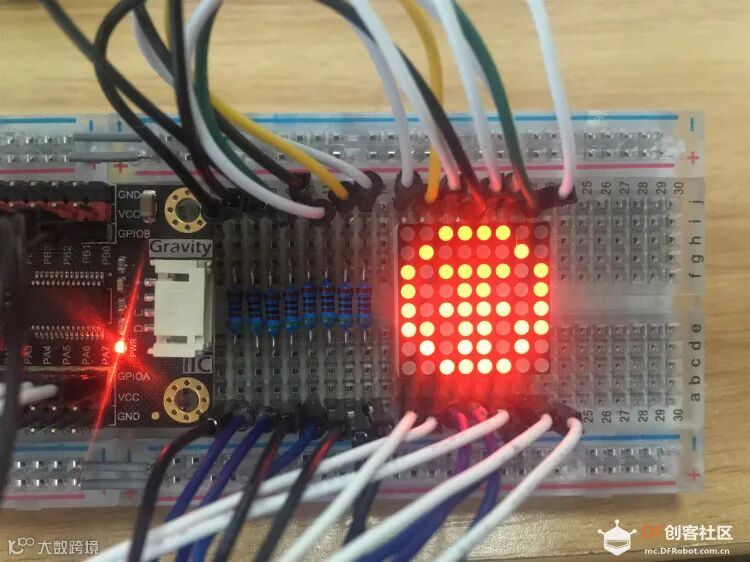

点阵到GND的8条线路上，串上580欧的电阻，于是丑陋的走线出现了。
你品，你细品，是不是见惯了漂亮的走线后，再看到这种丑陋走线，居然别有一番风味。

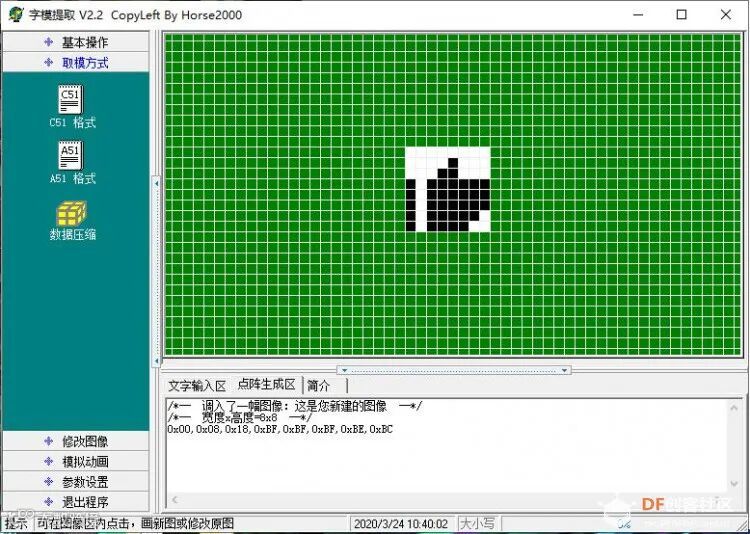

接着，通过取模软件来绘制图案：

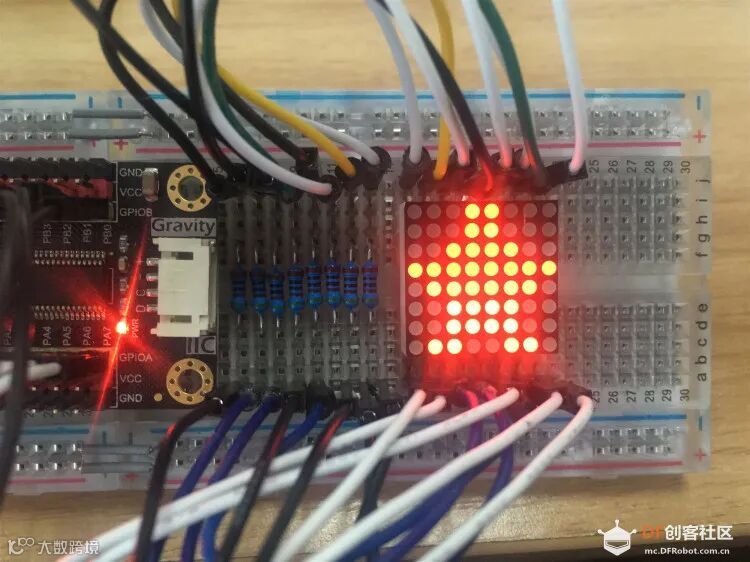

将生成字模放入Arduino程序中，将程序烧录进Nano中，显示出相应的图形。
疯狂暗示小灯板就制作完成了。
还不快点赞！
