下面就介绍是怎样一步一步将这个偷钱猫制作出来的。
准备硬件
-
DFRduino UNO R3(DFRduino UNO R3完全兼容Arduino UNO R3) -
IO 传感器扩展板 V7.1 -
TowerPro SG90舵机 -
数字LED发光模块-红色*2 -
数字大按钮模块

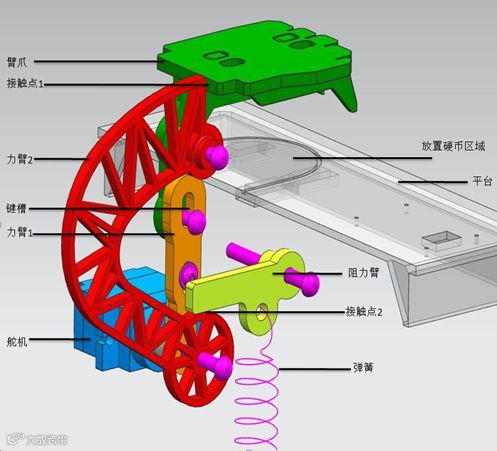

机构原理

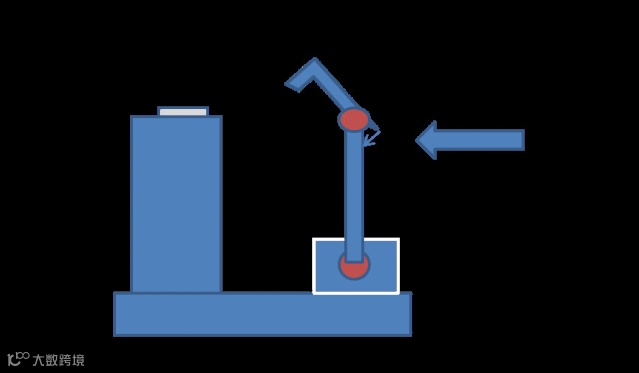

机构运作过程的大致过程图如下:

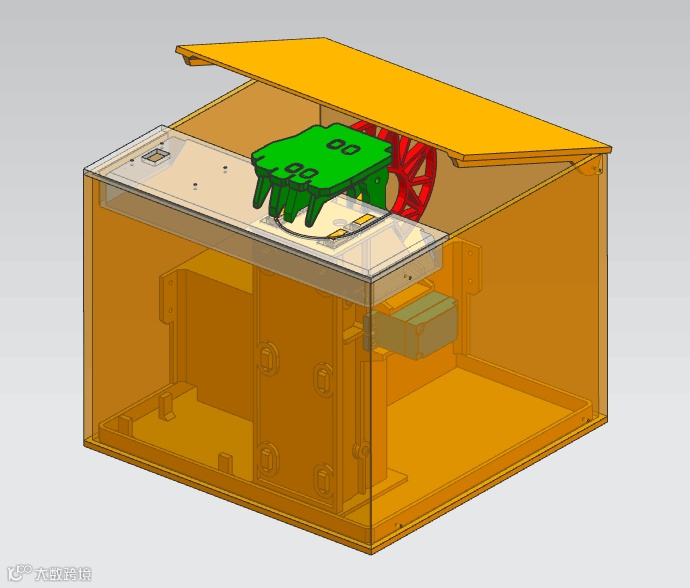

打开三维文件
从无到有,从想法到实物
一.准备材料

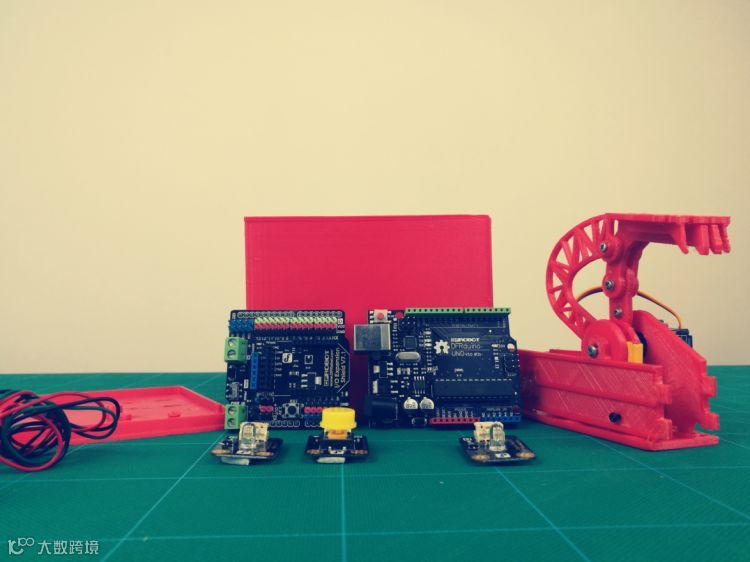

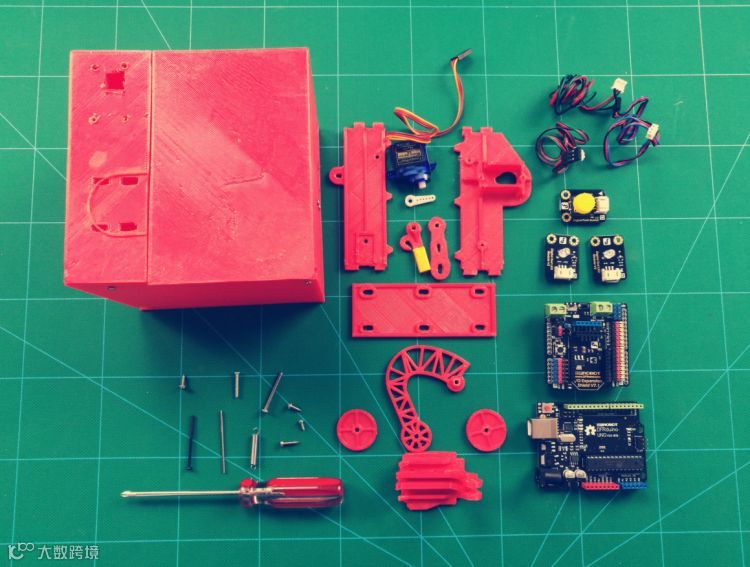

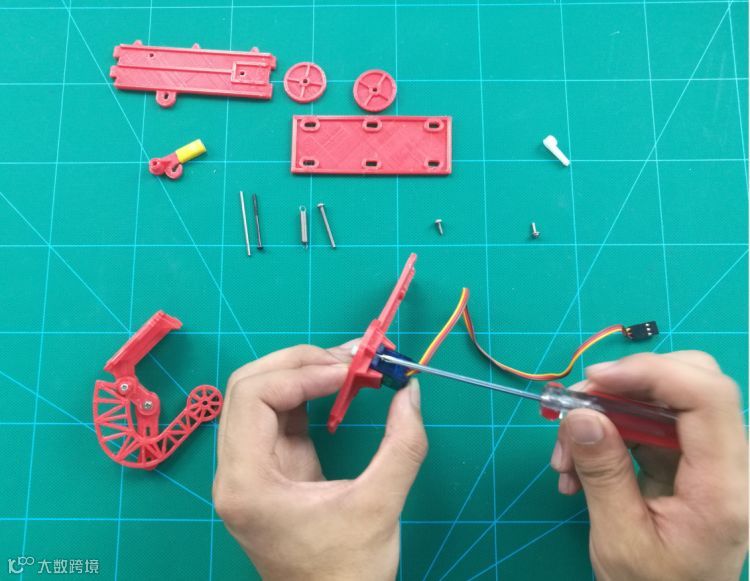

下图为全部部件的陈列图,我已经用螺丝拼装好了盒子的部分:

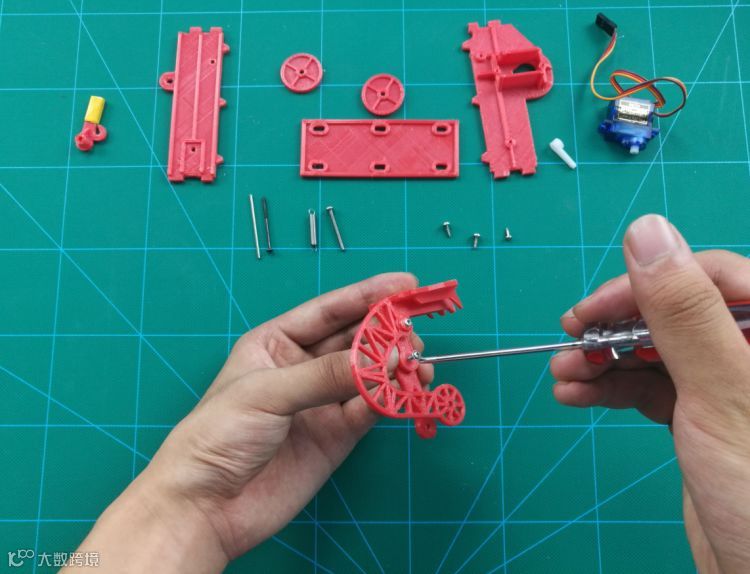

二.连接机械结构
注意了,下面连接杆的方向要对:

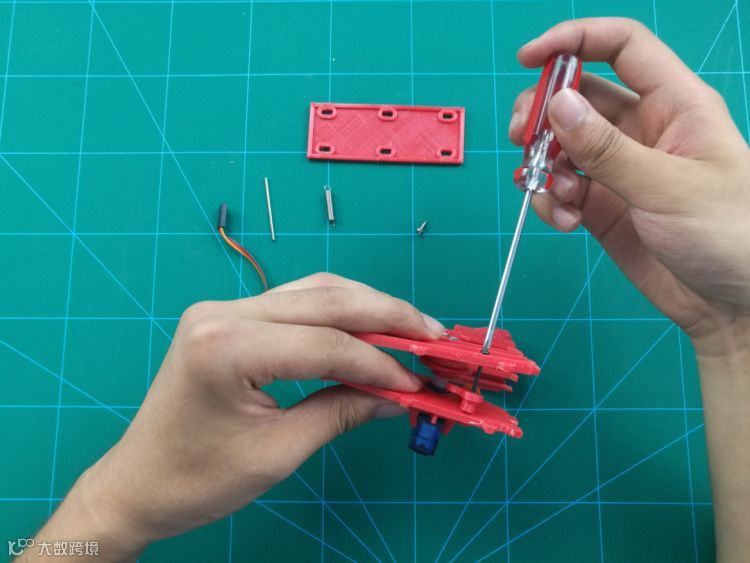

安装舵机部分:

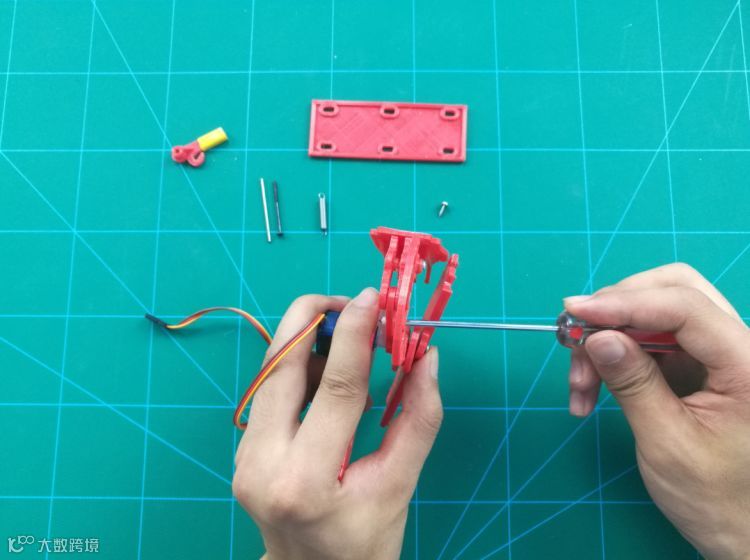

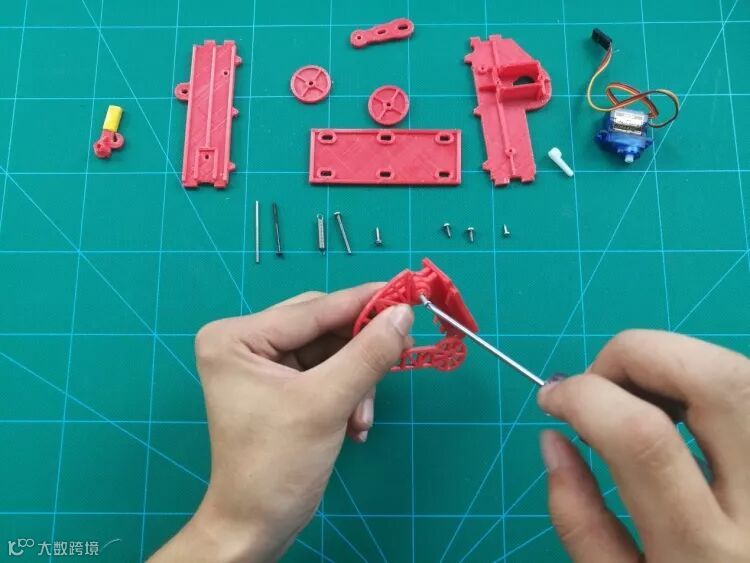

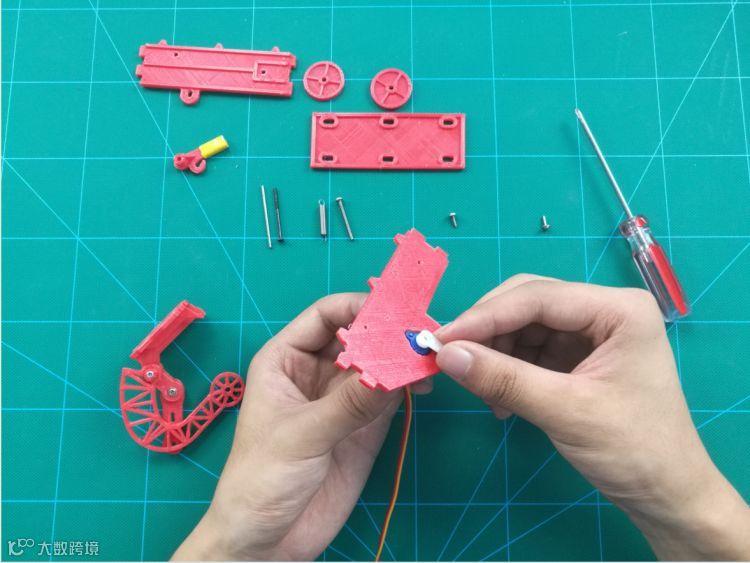

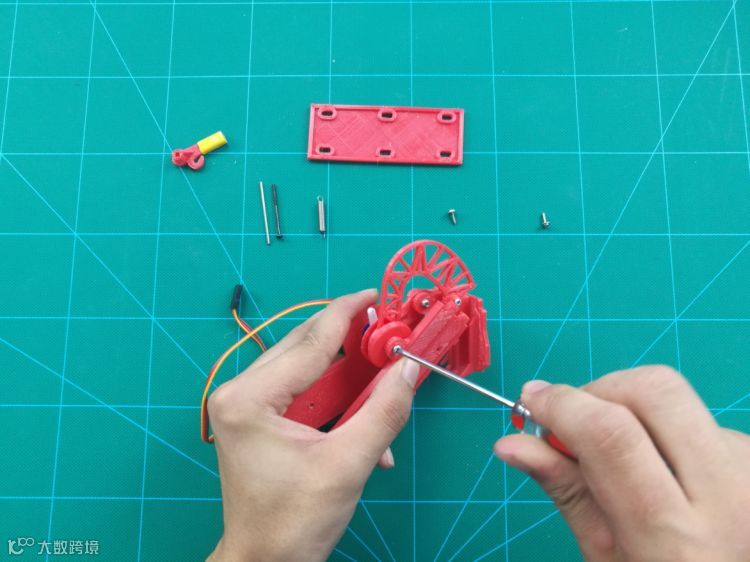

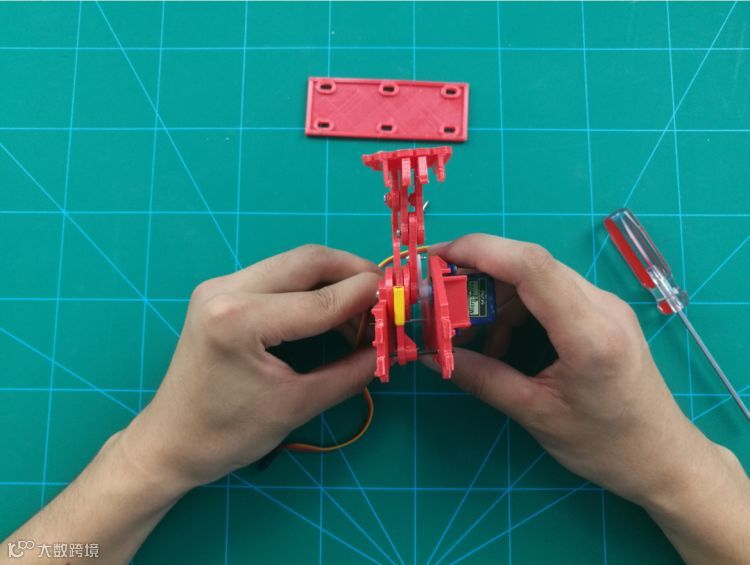

舵机的白色连接杆安装时需要确保左右均能转动大概90°,如下图:

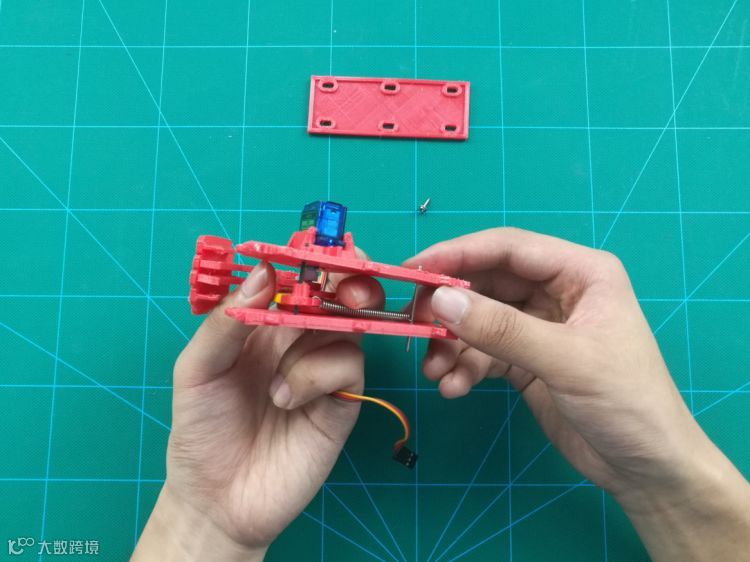

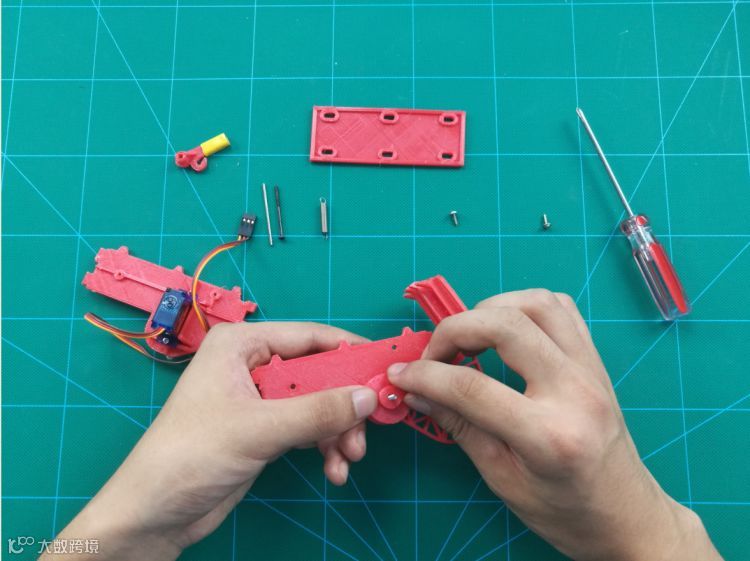

将舵机部分和猫爪部分连接:

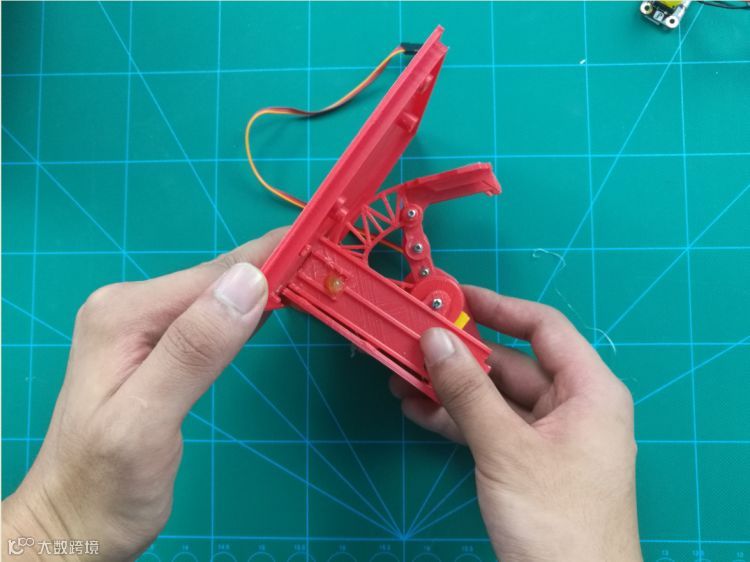

装好为猫爪提供变形阻力的部分,黄色部分是裹上的胶带,这样可以增大一些摩擦系数。
再次确认阻力结构的安装方式:

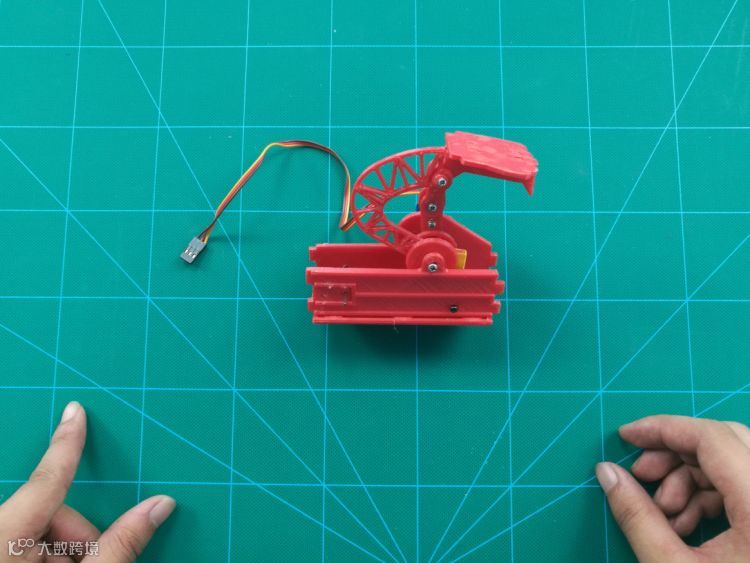

机械爪已经安装好,准备安装余下部分。

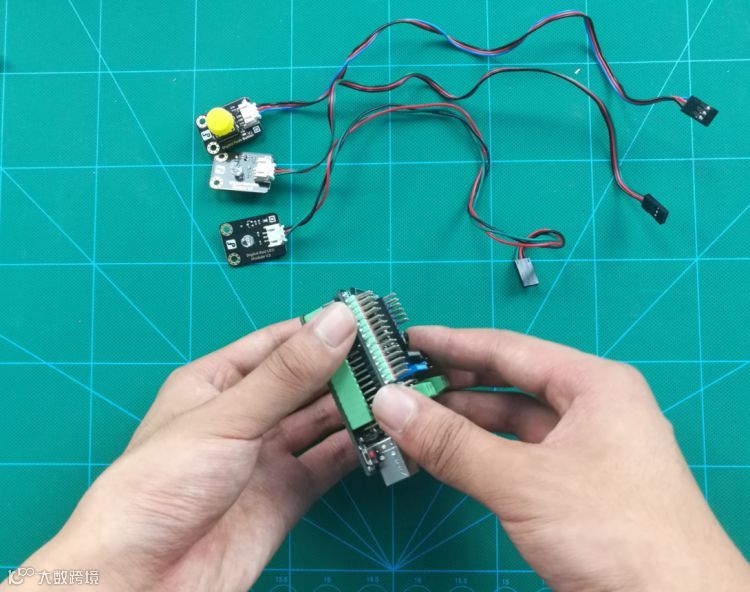

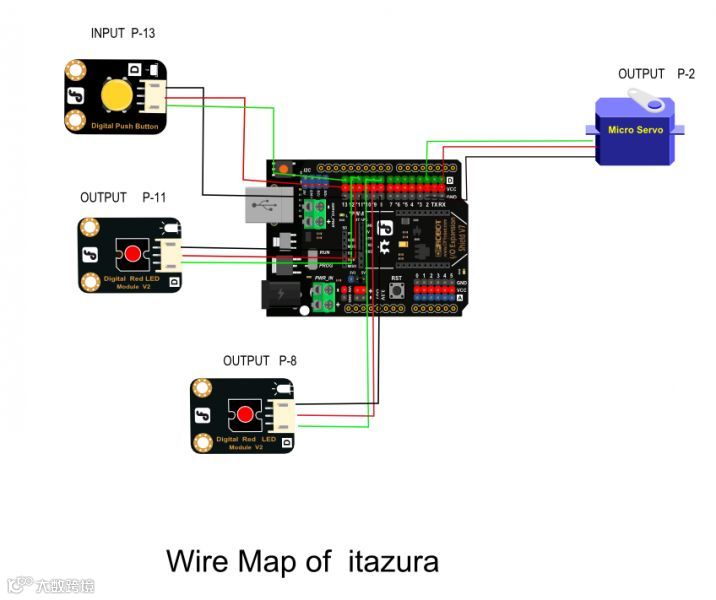

三.依据线路图连接线路

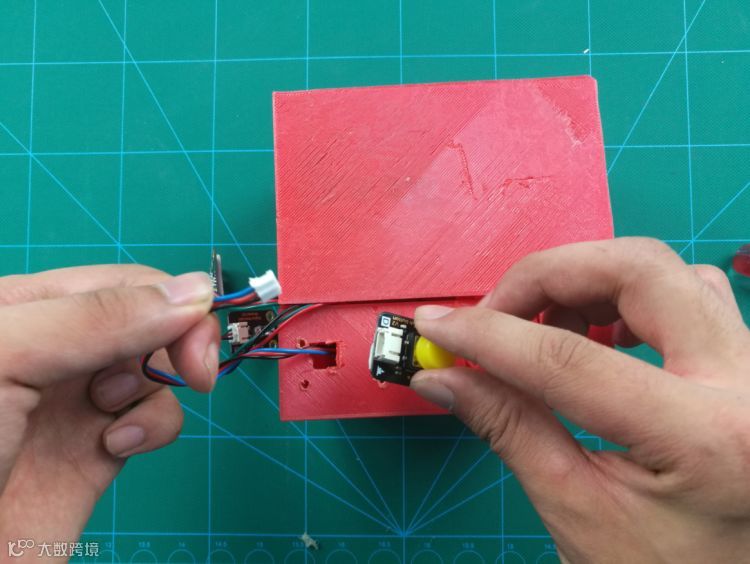

四.整体组装

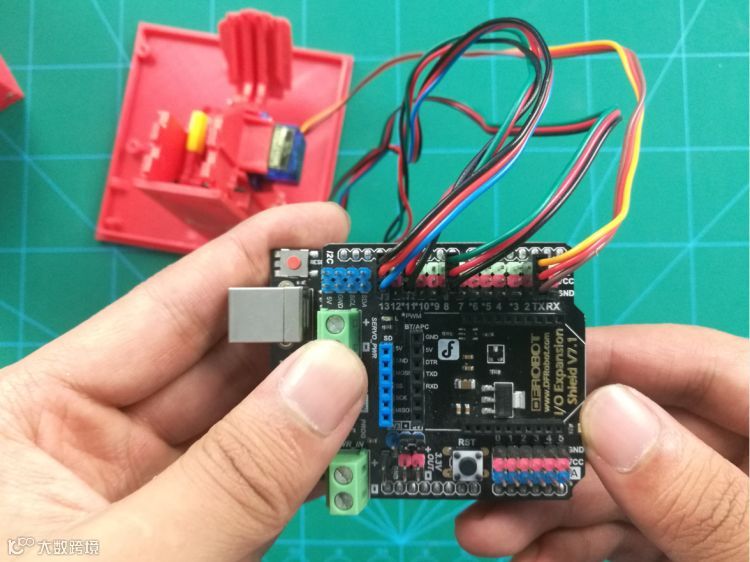

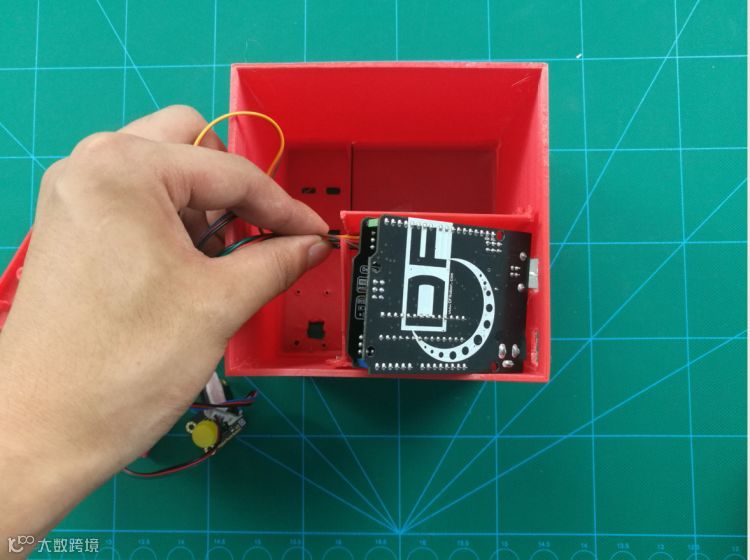

将arduino uno及IO扩展板放入3d打印盒中:

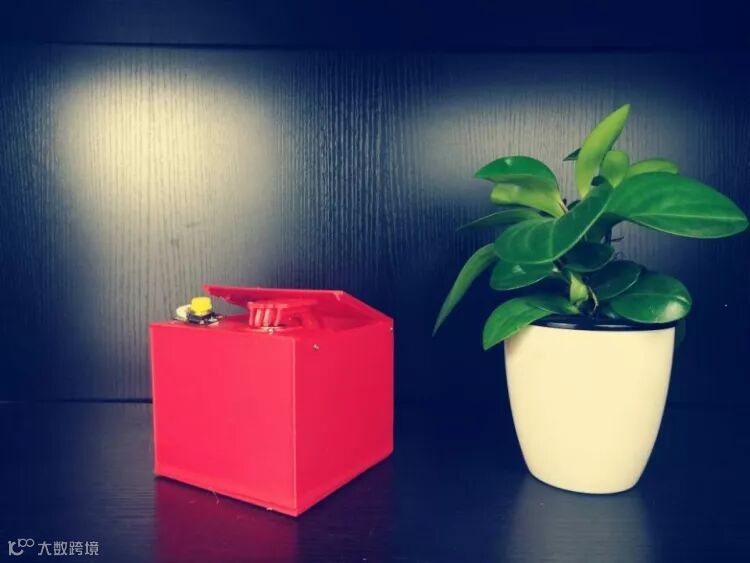

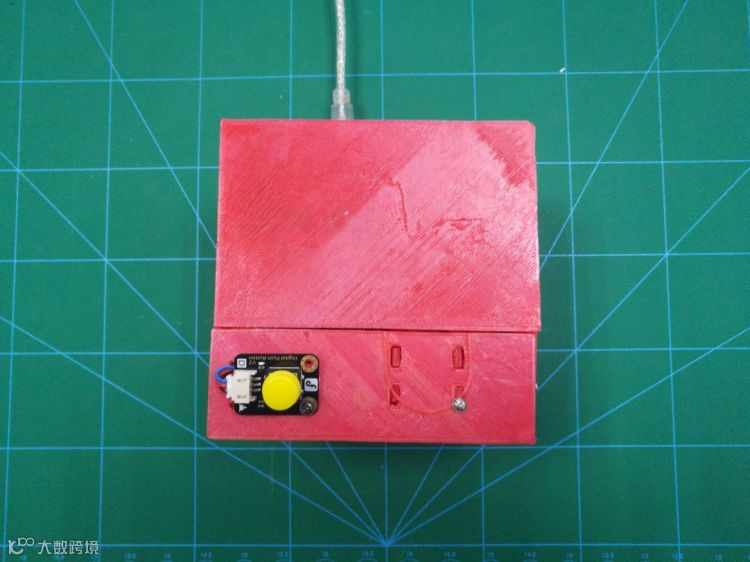

偷钱猫的全貌:
五.进行最后的测试(灯光效果与机械功能)
* @file itazura .ino
/* @copyright [DFRobot]([url=http://www.dfrobot.com]http://www.dfrobot.com[/url]), 2017
*
* @author [sc.mingyang]
* @version V1.0
* @date 2017-08-3
*/
#include <Servo.h>
Servo myservo;
int led1Pin=8;
int led2Pin=11;
int buttonPin=13;
int i;
int val=0;
int val1=0;
void setup() {
Serial.println("Run control");
myservo.attach(2);
Serial.begin(9600);
pinMode(led1Pin,OUTPUT);
pinMode(buttonPin,INPUT);
}
void loop() {
val=digitalRead(buttonPin);
if(val==1){
digitalWrite(led1Pin,HIGH );
digitalWrite( led2Pin,HIGH );
myservo.write(155);
delay(500);
myservo.write(60);
delay(200);
myservo.write(25);
delay(400);
myservo.write(155);
delay(200);
digitalWrite(led1Pin,LOW);
digitalWrite( led2Pin,LOW );
}
}

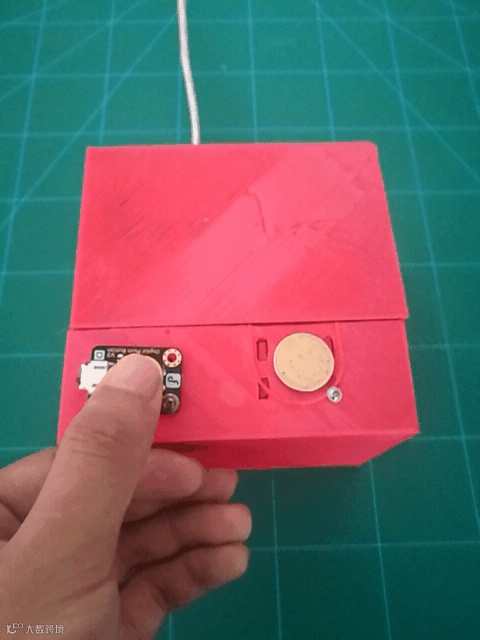

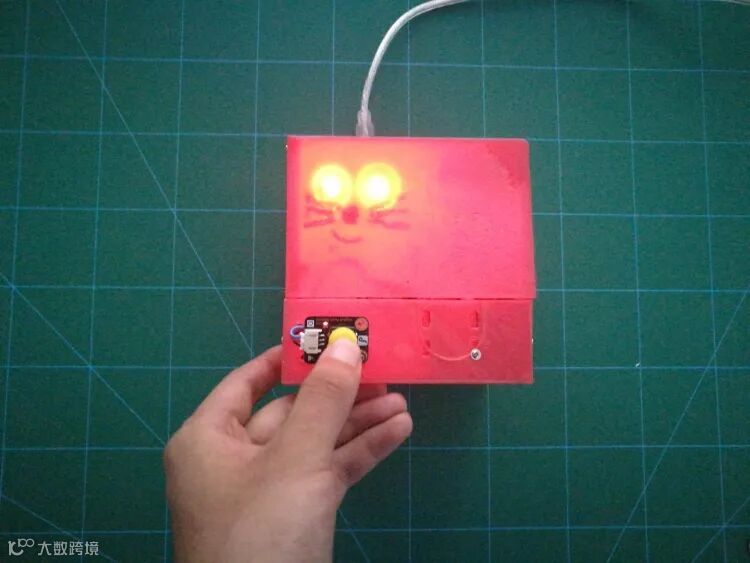

【猫爪测试】我先放上一枚硬币,按下按钮后储钱罐里的爪子便会伸出来把硬币挠到里面:
偷钱猫已经完成了,有兴趣的同学还可以尝试再美化一下。
---------------------------------------------
