这次的三八女神节，创客们又开始制作应节作品了。
今天给大家带来的是陈博士为了投稿instructable的小比赛，特意制作的一个心形的彩灯，大家也可以当做对Arduino项目制作的练手。
第1步，3D模型设计

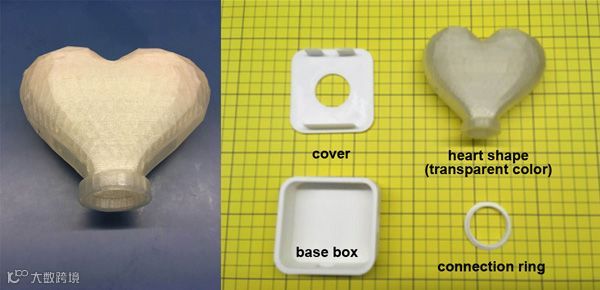

在3DSMAX设计出心形灯【arduino heart shape Light】的外形，它的结构分为以下几个部分：
（1）透明的灯壳；
（2）灯座，主要用于隐藏大部分的电子电路；
（3）灯座的顶盖。
第2步,准备电子材料
与以往的风格一样，这个装置现在会用到arduino mini，（尺寸比较小）
会基本电路就可以安装了。

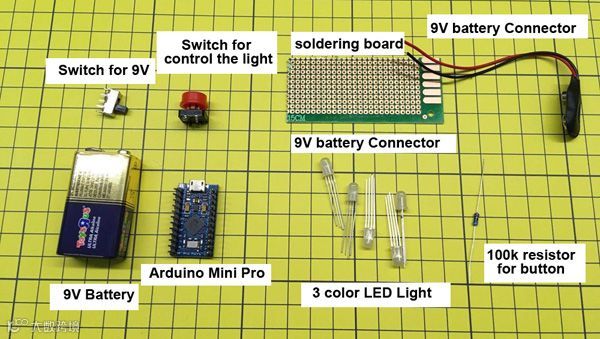

材料如下：
(1)1个9V的电池给ARDUINO供电；
(2)1个ARDUINO MINI 板；
(3)几片孔洞板，用于制作LED灯的外接电路；
(4)电焊铁，电线（杜邦线）；
(5)小型开关1个,一个用来打开ARDUINO板；
(6)小型按钮1个，用来触发LED灯；
(8)1个三色RGB LED灯；
(9)一个用于开关的电阻，100K欧电阻；
(10)电线若干。其它就是用3D打印机打印。
材料就是相对多一点，经过训练的朋友都能做这个小型装置。
注意，本项目没有电机，只有LED灯，采用9V电池就可以了。如果这个灯是固定的，也可以用USB直接供电。
第3步,分开模块与打印

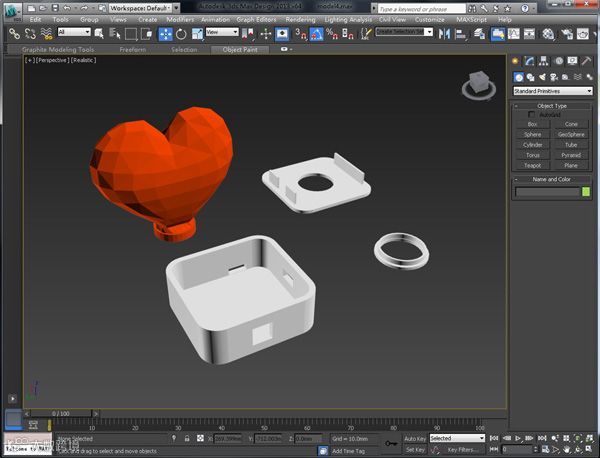

在3DSMAX将不同颜色不同部分的组件分别排版，如下图所示。
采用了不同颜色的线材，包括白色与一个白色透明颜色。

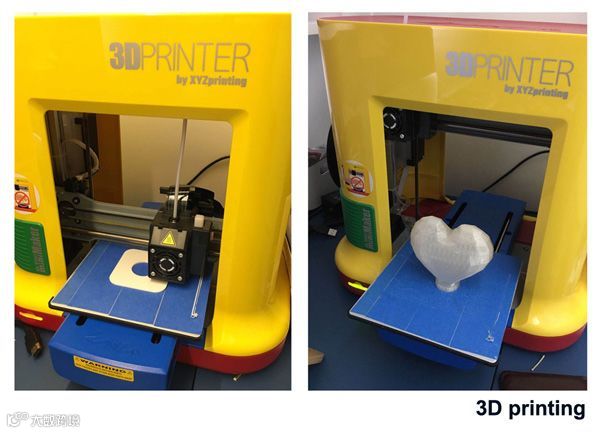

3D打印机采用 XYZprinting Mini Maker。
用于本项目的STL文件可以在DF创客社区的论坛下载，点击阅读原文即可。
第4步,电子电路的设计与制作

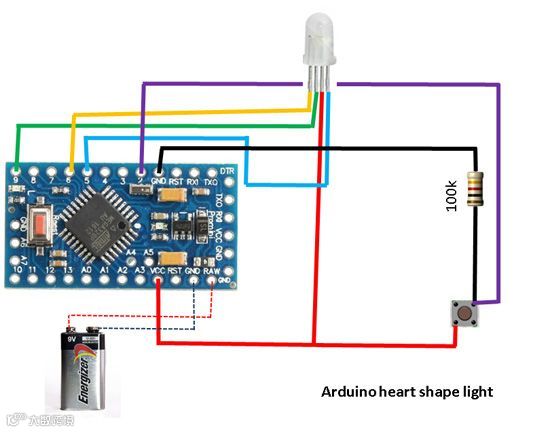

以下是电路图的设计，LED，按钮与Arduino的连接。基本上用了所有的Arduino的输出与输入口了，没有进行简化。

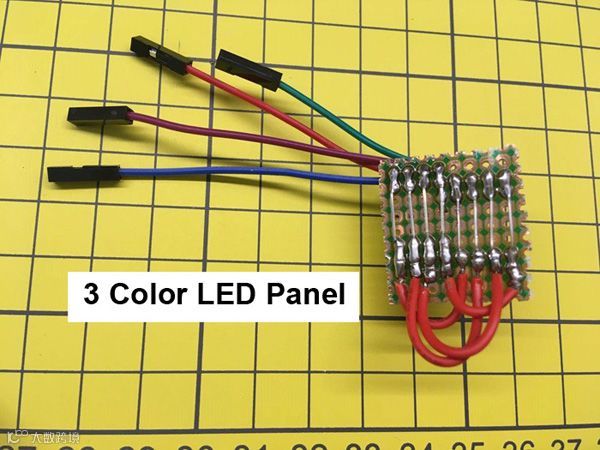

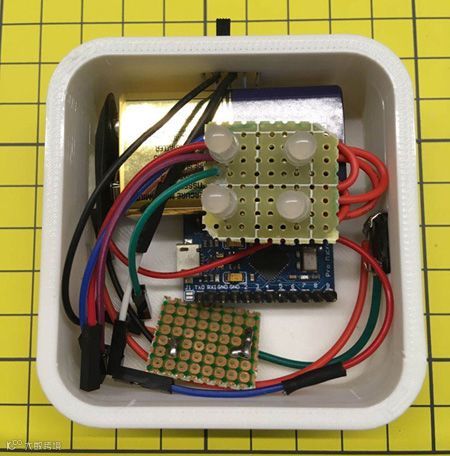

通过焊接电线与孔洞板，实现了整个电路的连接，完成图如下。
第5步,模块的组装

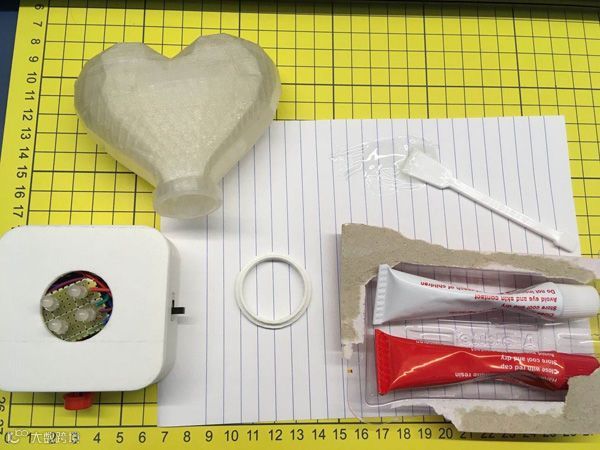

对构件进行粘合，采用强力胶对连接环与顶盖进行连接，如下图所示。其它部位不需要采用胶水连接，直接拼掉就可以了。

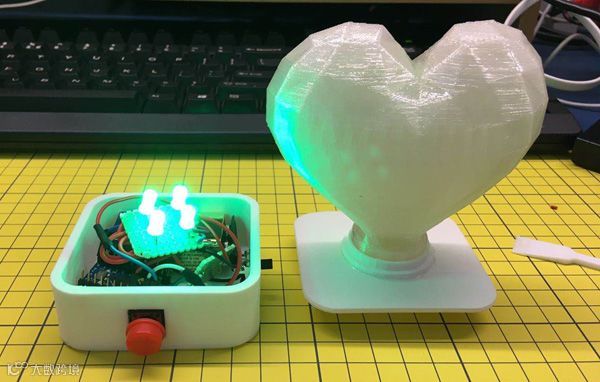

▼ 未拼接之前的完成图
第6步,写入ARDUINO的编程代码
对ARDUINO板写入代码，实现对LED进行控制。

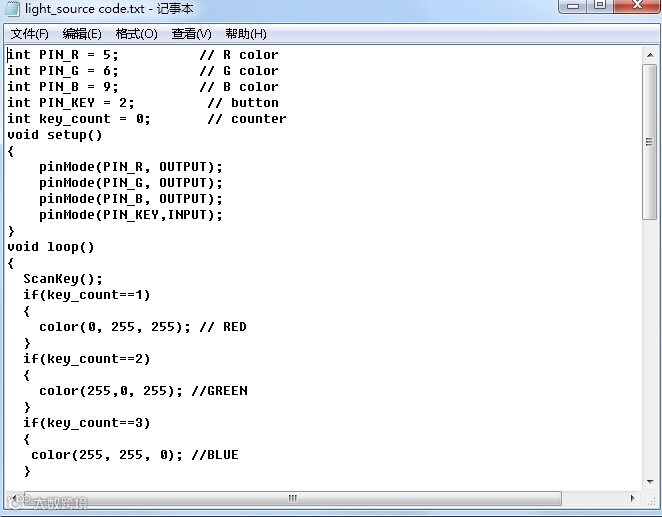

代码，如下图所示。

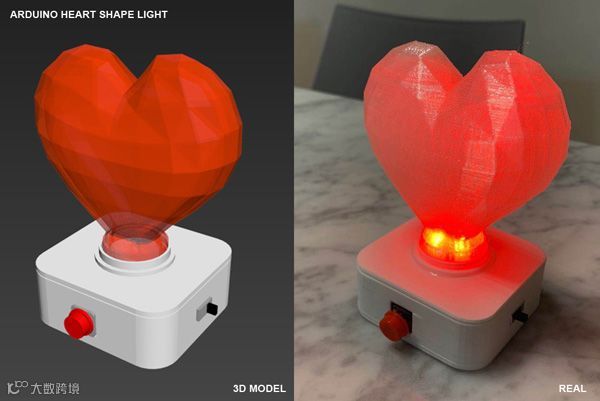

第7步,最后的测试

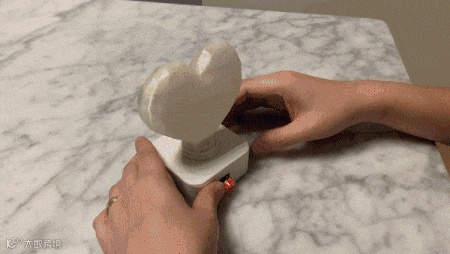

打开左侧的小开关可以启动ARDUINO板。

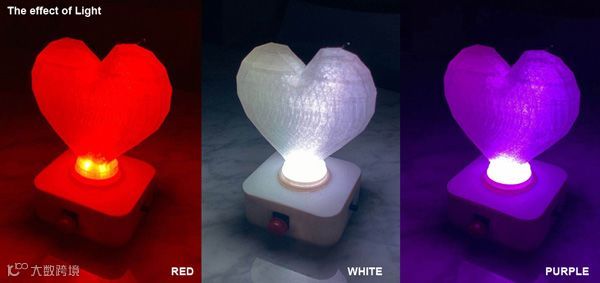

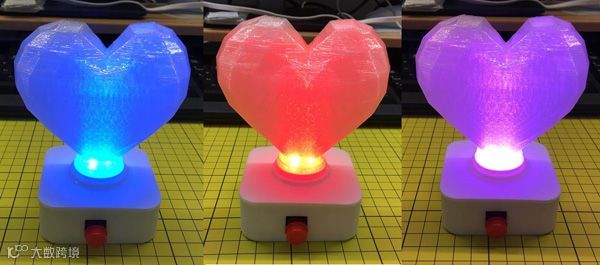

按下小按钮，灯可以发出不同颜色的光。
注意，采用同样的结构，可以制作出不同效果的灯，如闪灯，火灯及渐变灯等。
