一个人的架子鼓乐队也很夏天！

作者：章

来源：www.dfrobot.com.cn

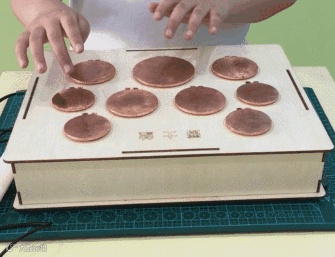

【视频演示】

在中国，随着社会的进步，人民生活水平的提高，人们对自娱性的音乐开始有所要求。摇滚乐、通俗歌曲、逐渐成为人们文化生活的组成部分，架子鼓亦属热门乐器，尤其受到青少年朋友们的喜爱。每当学校演出节目有中架子鼓表演时，学生们的兴趣马上高涨起来，结束后总有许多学生围着它，这边摸一下，那边敲一下，不肯离开。架子鼓不像钢琴、电子琴那样普及，目前人们生活中接触到架子鼓的机会十分少，只有一些培训机构有架子鼓，于是我就想能不能做一套架子鼓让学生玩玩？

最近手上刚好有一块CocoTouch编程板，它内置MIDI控制器，集成了120多种乐器，加上编好程序后可以脱离电脑运行，直接插上音箱就行了，非常适合制作乐器。于是我就用它制作了一套架子鼓。

【设计方案】

为了使架子鼓便于携带，击打方便，我主要从以下方面进行设计与制作：

 1、外观将使用椴木板来制作，这样可以使其美观与牢固兼备。

2、为了携带方便，我把所有的的鼓、镲都集中在一起固定在同一面板上，这样携带比较方便，使用时不用安装与拆卸，只要随身带着整个盒子就行了。

3、为了降低击打难度，在面板上把每个鼓、镲的名称都刻在它们的下面，并用铜箔胶带把它们全部包住，再把用导线与主控板上9个触控点相连，这样即可以使面板键金光闪闪，又能使它与手指的接触面增大，避免击打时的接触问题。还有导线与主控板接触点相连我采用铜螺丝加上铜垫片来保证良好的接触。

4、在侧面板上开孔并安装耳机延长线，在使用时只在接上电源，并把音箱插在耳机孔上就可以使用了。

【硬件清单】

• CocoTouch 可编程控制板

• 接线端子

• 耳机延长线

• 铜螺丝、螺帽及垫片

• 铜箔导电胶带

• 连接导线

• 铆钉

• 激光切割件

【制作过程】

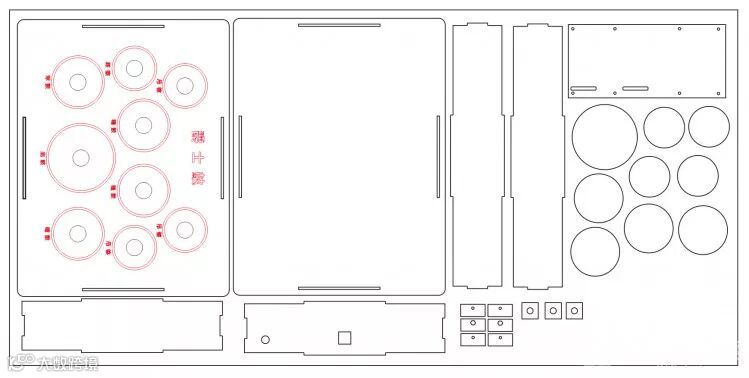

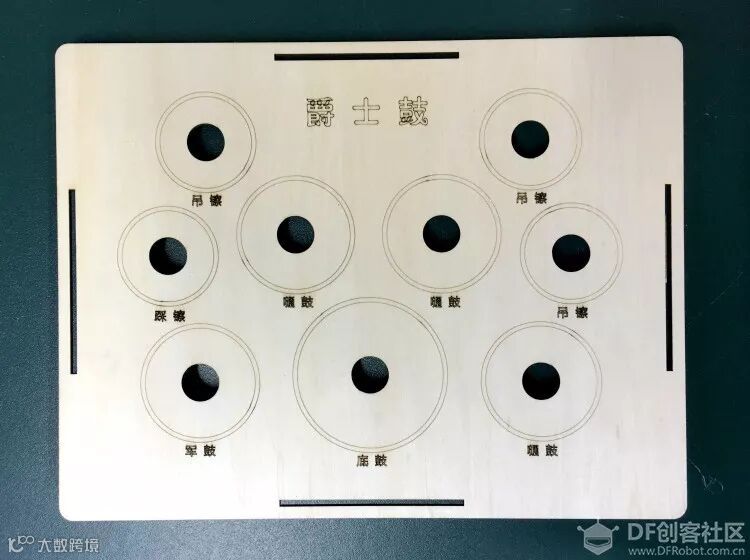

 1、结构图设计并切割

我们先利用软件在电脑中设计出架子鼓的结构件，材料用椴木板，并用激光切割机进行切割。

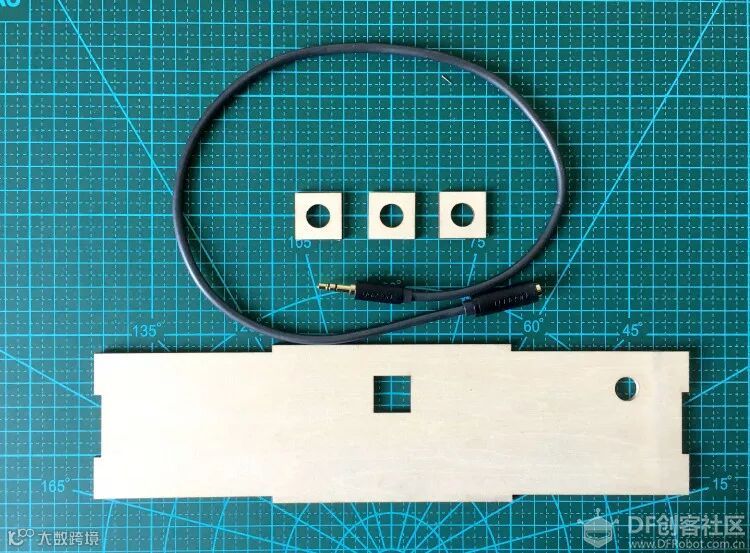

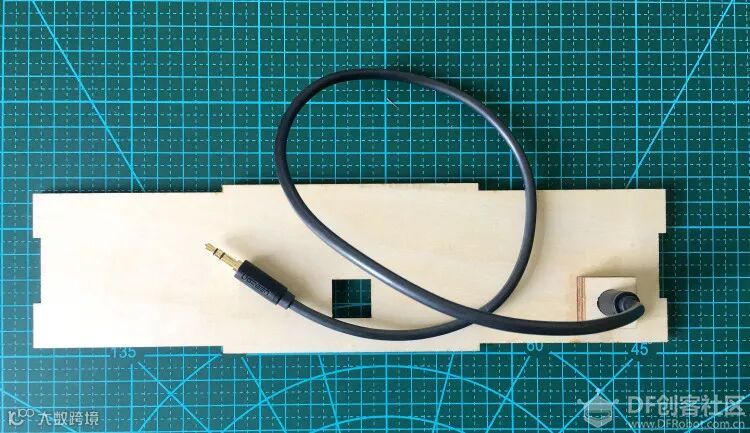

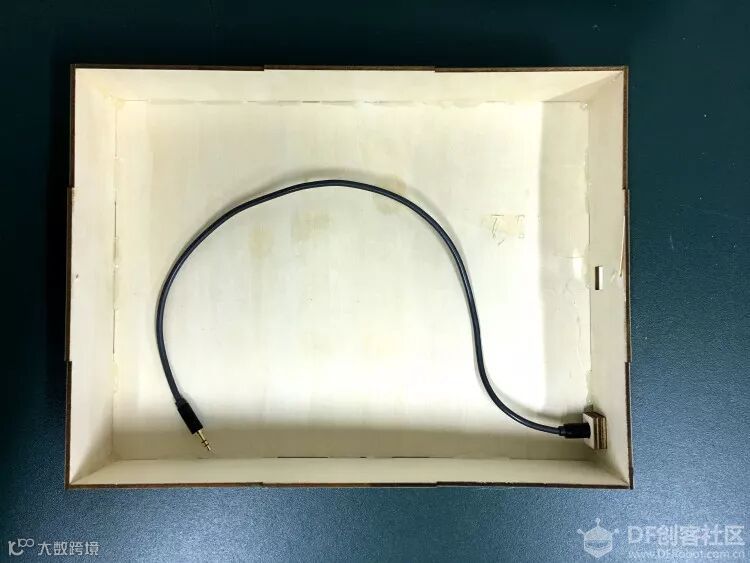

2、安装耳机延长线。

把耳机延长线安装在相对应的侧面板上，并用热熔胶进行固定。

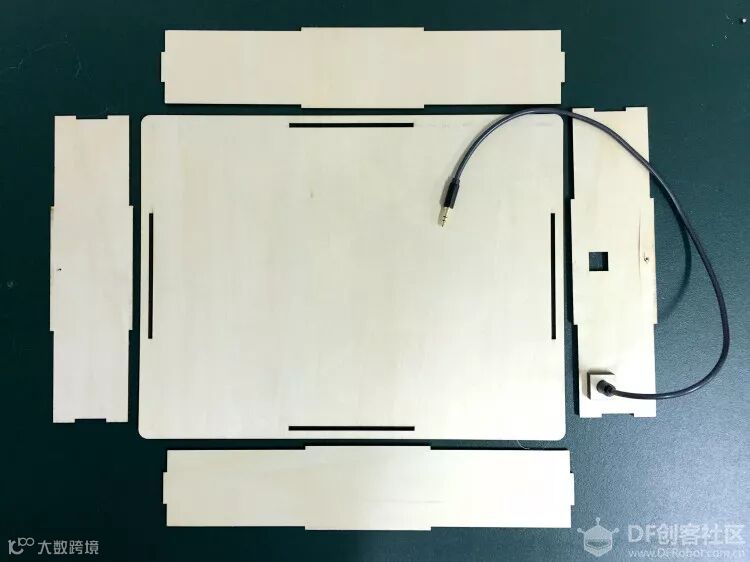

3、底座的安装。

用热熔胶把底板和四周的侧板固定好。

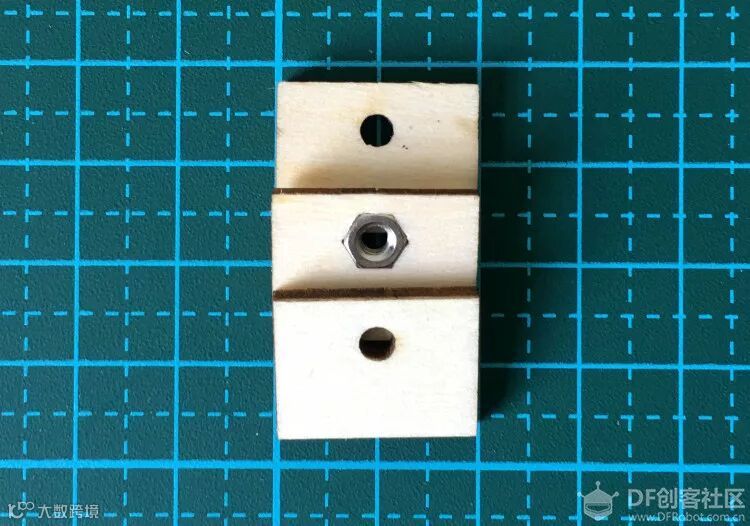

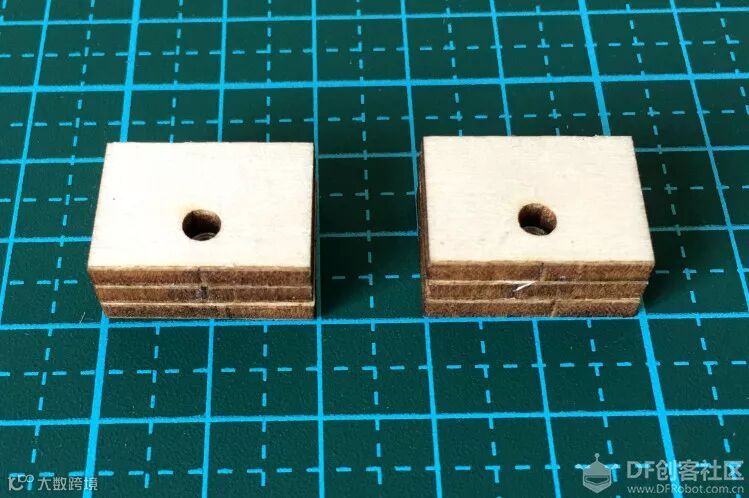

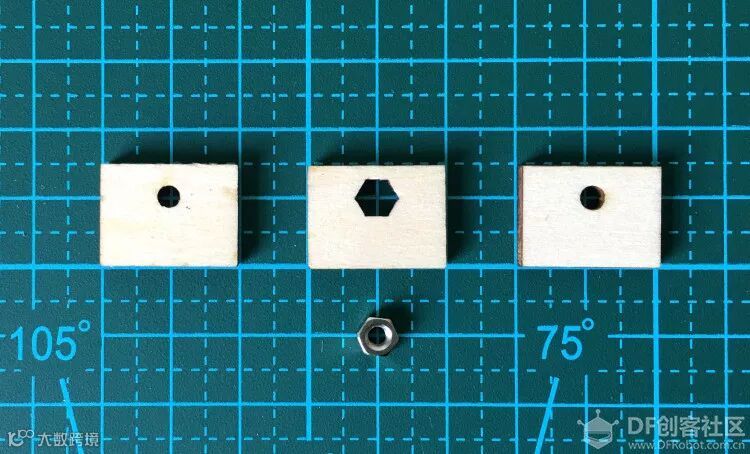

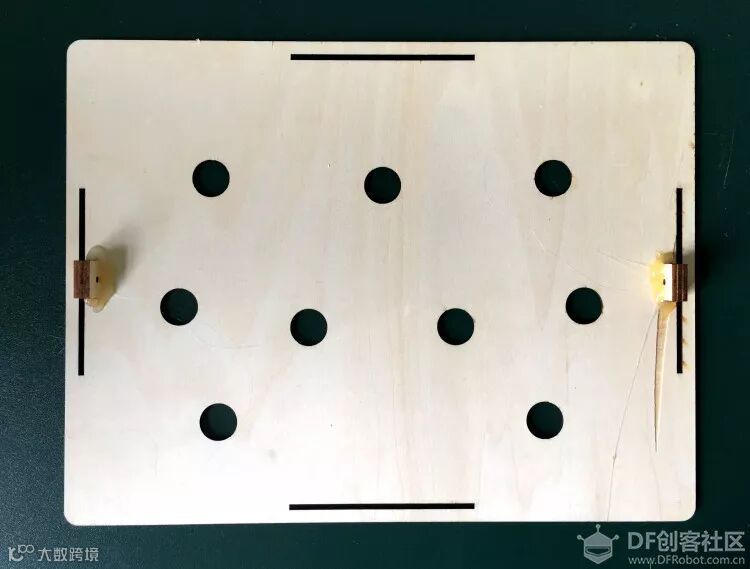

4、给面板安装连接件。

为了使面板能随时拆卸，这里不把面板与底座用热熔胶固定住，采用从侧面板用螺丝固定的方法来固定面板，这样以后想拆卸只要拧掉螺丝就可以了。

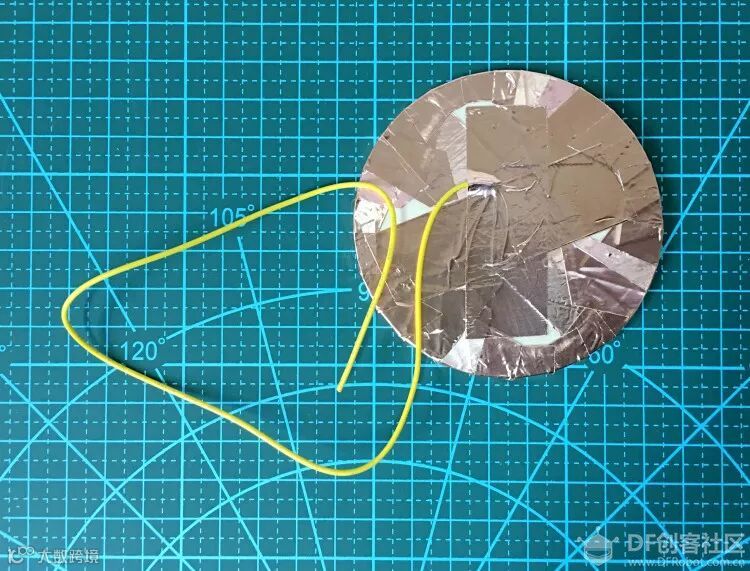

5、制作各种鼓、镲的面板。

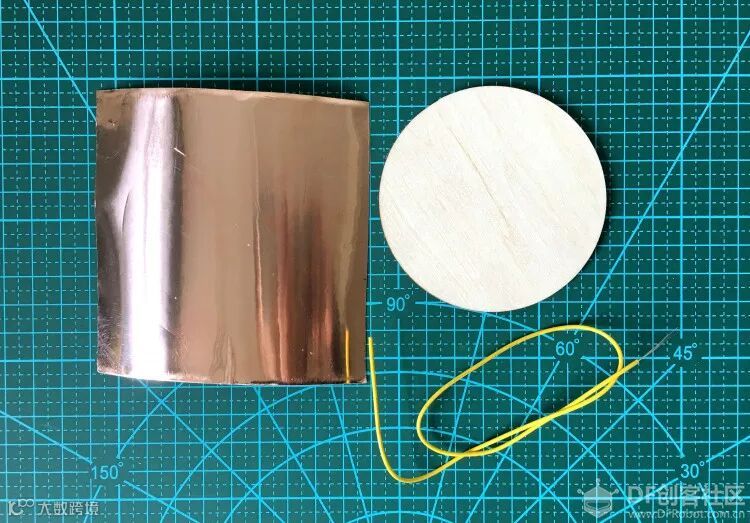

利用圆木板、10cm宽和铜箔胶带以及导线制作各种鼓及镲的面板。在制作时尽量让铜箔胶带贴得平整一点，在背面把导线分成多股与铜箔胶带想粘贴，这样接触面就会大一点，导电性就会好一点。如下图：

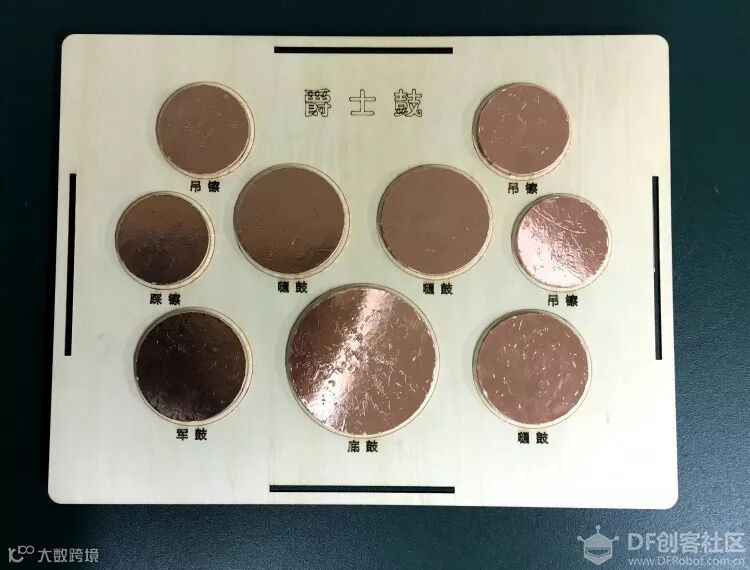

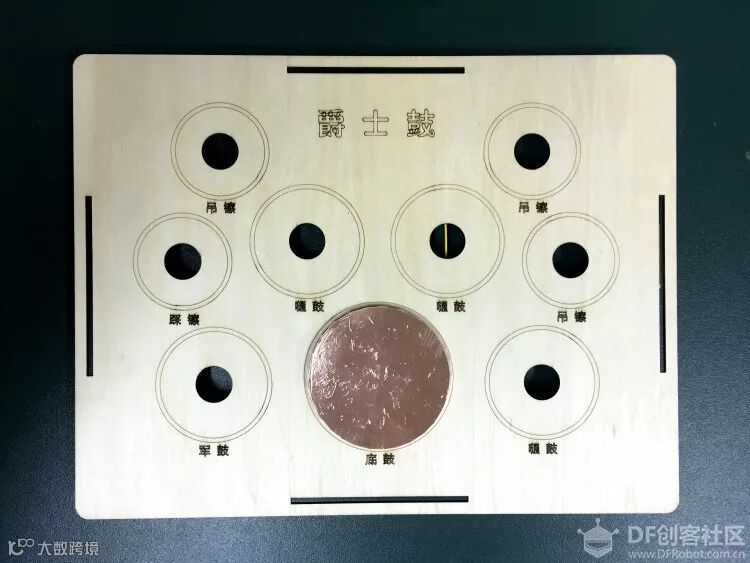

6、把各种鼓、镲面板固定到架子鼓面板上。

我们把各种鼓、镲面板上的导线穿过中心的孔，再用热熔胶把鼓、镲面板固定在架子鼓的面板上。

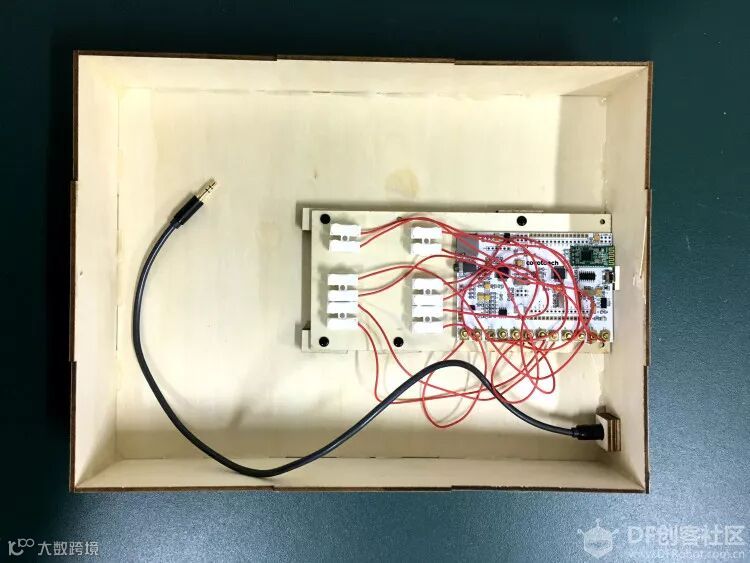

7、安装主控板。

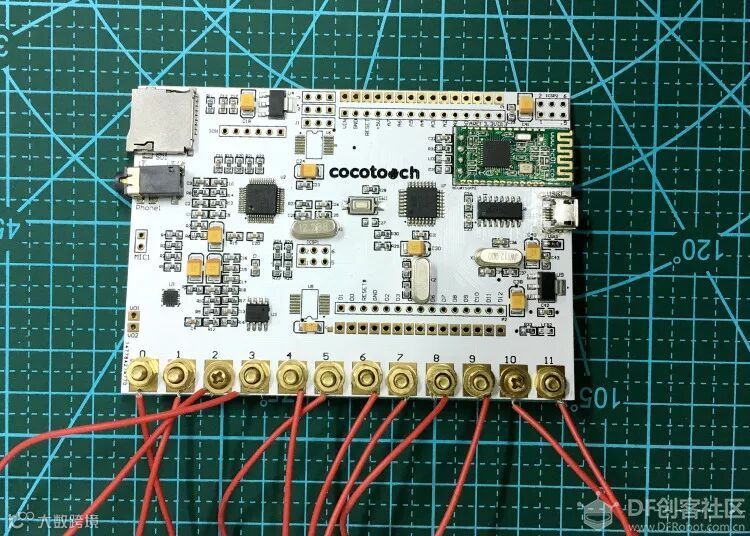

把主控板安装在板上，并在板子上安装上六组12个接线端子，再把主控板上的0—11号12个触控点通过导线接到接线端子上，导线与主控板触控点相连采用铜螺丝、螺帽及垫片进行固定，以保证接触的良好性。采用接线端子的目的是为了方便可随时更改主控板触控点与键盘的连接，避免要更改必须拧螺丝的麻烦。最后再它安装到底板上。

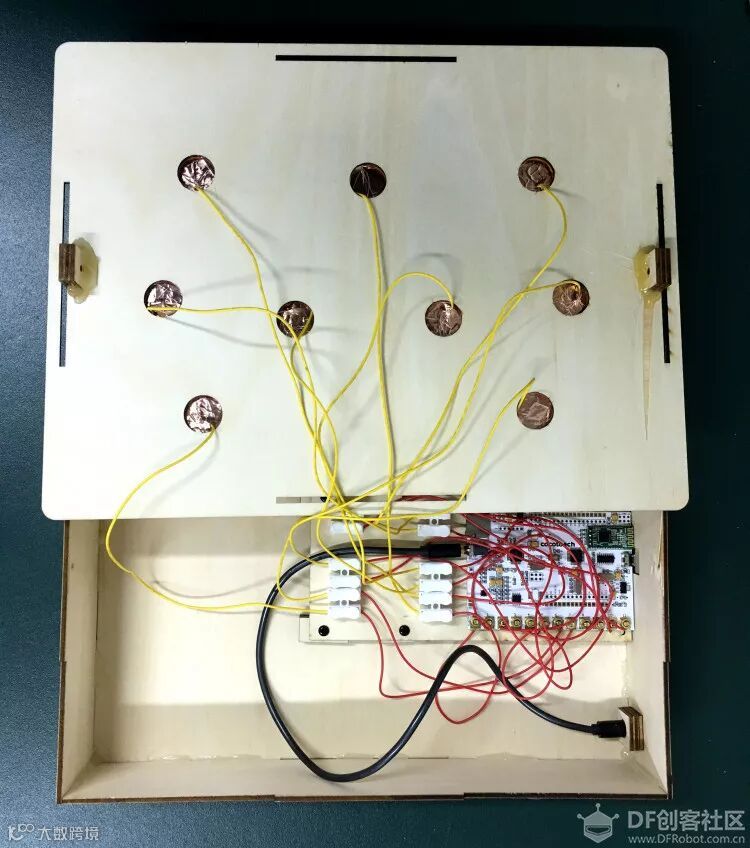

8、线路连接。

因为我们这个架子鼓各种鼓镲的总数是9个，所以我们把这9个鼓和镲的导线接到的接线端子依次与主控板上的0—8触控点相连，，再把耳机连接线一头插在主控板的音频输出口上。

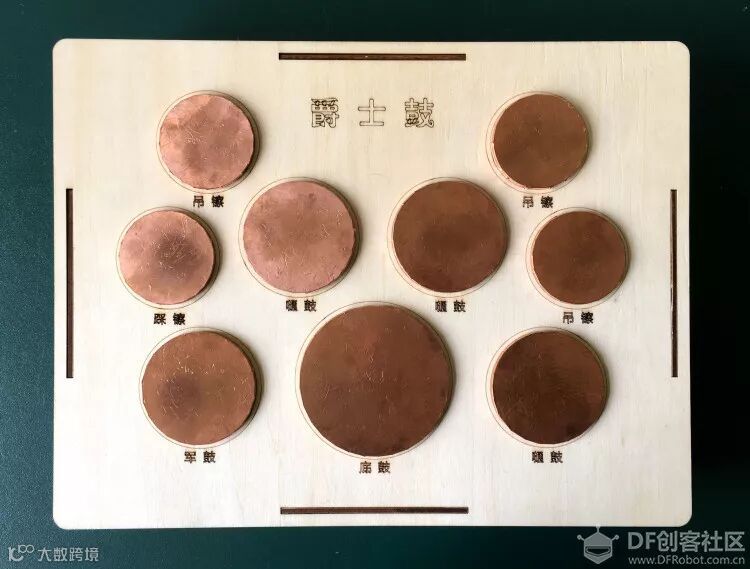

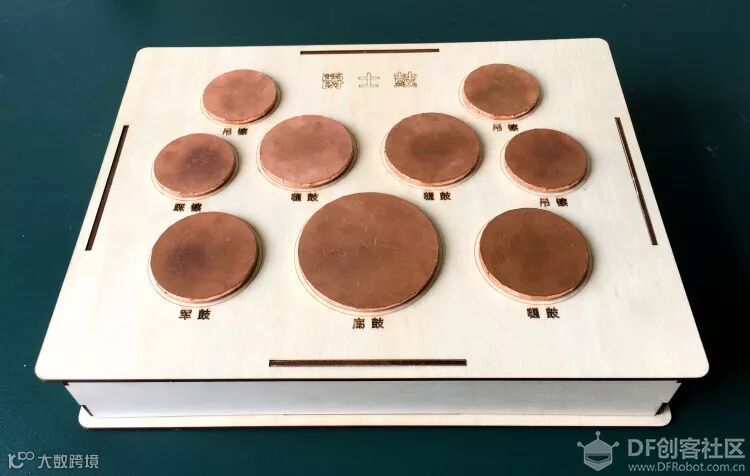

9、安装面板。

最后我们把面板安装上，这样架子鼓就组装完成了。

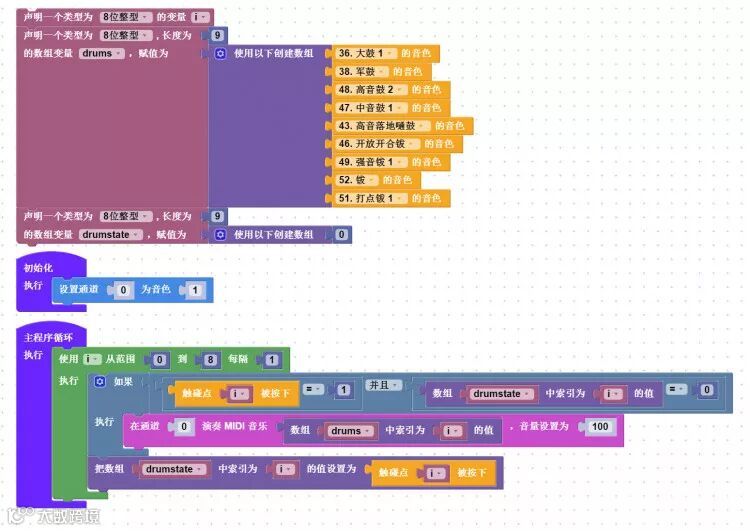

【程序编写】

       程序是利用Arduino IDE编写的，详细程序如下：

*欢迎转发朋友圈。如需转载，请注明出处和原作者。
