造物 | 再见，美队！你的护盾我收下了！

项目作者：dinochen1983

来源：www.dfrobot.com.cn

作者之前制作的【钢铁侠MK6方舟反应堆】

http://mc.dfrobot.com.cn/thread-276023-1-1.html

GET THIS MAN A SHIELD:

这周挑战我们又做了一个漫威(Marvel)迷应该做的东西，美队的护盾。
这个不是普通的盾，是一个会旋转电子LED盾。

我们只需要用到1个小黄电机控制LED叶片旋转即可。如动画所示。
本项目是不需要Arduino 不需要Arduino 不需要Arduino，重要的东西打三次。
（不过焊接的工作一点都不少）。


这设计很有趣，根据美盾的经典设计，其实你可以看出有三个颜色
红白蓝色，这都是LED灯常用的颜色。

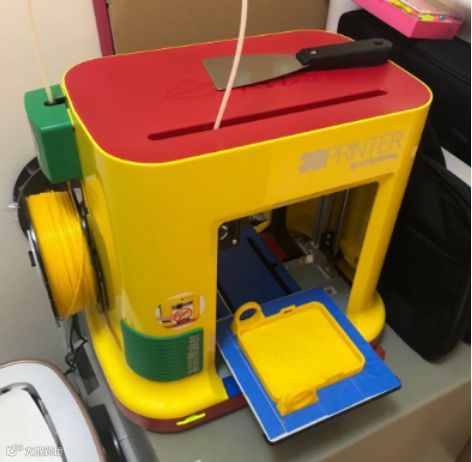

由于我的3D打印机只能打出150X150MM的大小，所以不可以打出全盾
那么我就采用旋转LED的方法也制作。

那么这次的【每周挑战】我们就来做LED+电机的作品吧。

这个项目不需要ARDUINO板子，以下是需要的材料

与以往的风格一样，这个装置用到材料简单，只需要3D打印件、会基本电路就可以安装了。

材料如下：
(1) 6个 1.5V的电池与电池盒，用来给小黄电机供电
(2)1个万用电路板（洞洞板）
(3)1个小黄电机，一个普通橡筋
(4)1大堆LED灯，有红色，白色与蓝色。
(5)电焊铁，电线及热融胶枪
(6)小型开关1个,一个用来打开电子。
(7)2个扭扣电池，2个扭扣电池的盒子
(8) 其它就是用3D打印机打印。
(9)4组 M3X10的螺丝与螺母。

材料真不多，经过训练的小学生都能做这个小型装置。

第1步

在3DSMAX设计整个护盾的机械部分，分三个部分，电池电机盒子，转动叶片，大转盘。
小黄电机（减速电机）带动大转盘转动，通过橡筋，带动转动叶片高速转动，叶片上有LED灯一直亮着。
这样就搞定了。

电子电路图如下图所示。（其实不复杂，主要就是电机转动。

第2步

在3DSMAX将不同颜色不同部分的组件分别排版，为了第几步的打印。


分开不同的颜色，主要是黑色，蓝色，白色

第3步

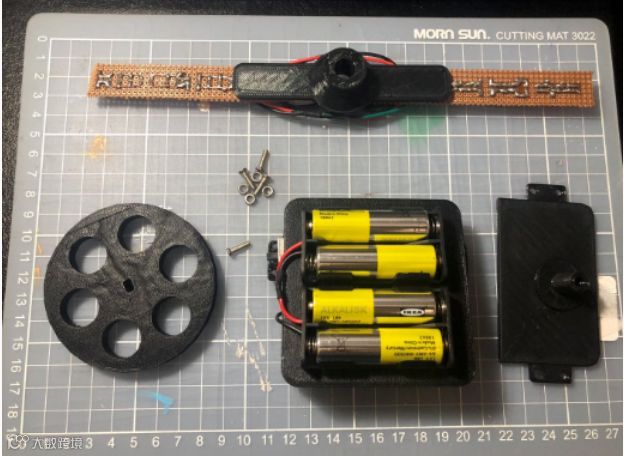

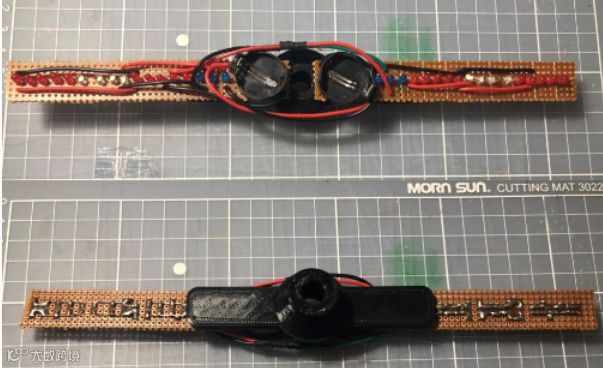

制作LED的叶片的万用板，一共有两条板，全部面要进行焊接，
用于整理好线路如下图所示。以下就完成两条叶片后的效果

第4步

对局部构件进行粘合，主要就是叶片3D打印件与LED板子胶进行连接，如下图所示。

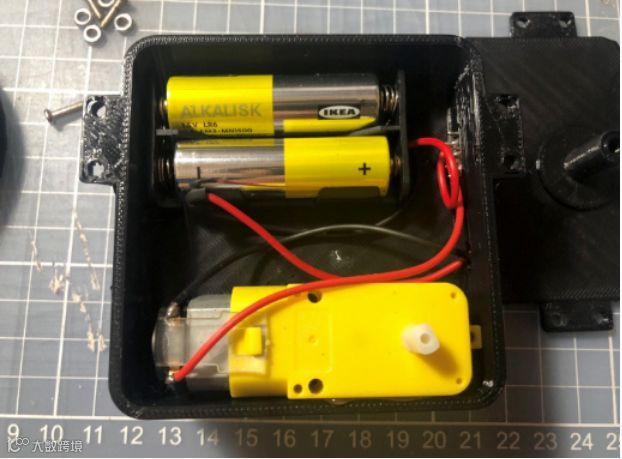

电机直接粘在盒子内部，2个1.5v电池盒与盒子后面胶合。如下图所示。

电池，电机与电池盒的关系。

第5步

安装好电池，组装后如下图所示，转起来就可以看到盾的效果了。


以下是测试效果与大小的比例。

*欢迎转发朋友圈。如需转载，请注明出处和原作者。
