导读：搭配之前做的卡西欧巨型挂钟，效果很不错！

【点击上方「蓝字」关注DF，一起成为技术颜控！】

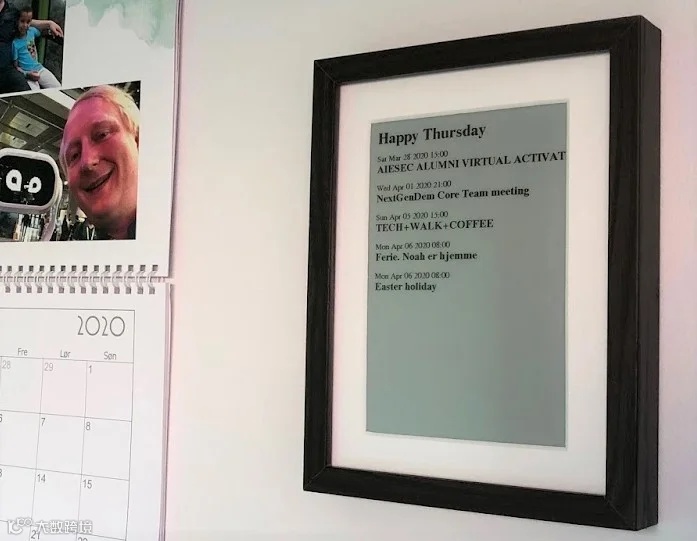

厌倦了普通的纸质日历，纯数字显示的又很无聊，不知道是不是从Kindle上获取的灵感，国外小哥自制了一款“电纸书”版本的日历，一起来看看吧。

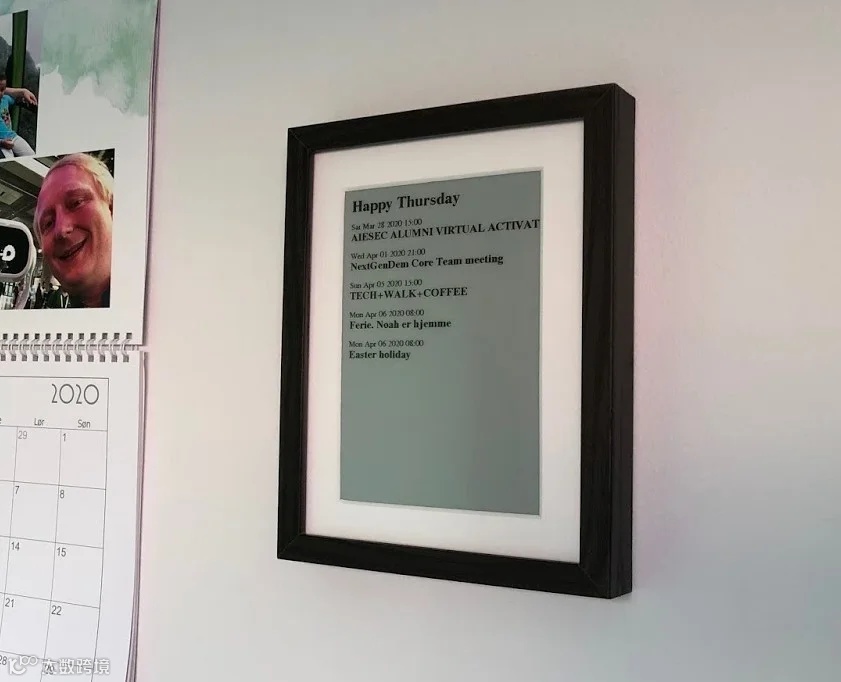

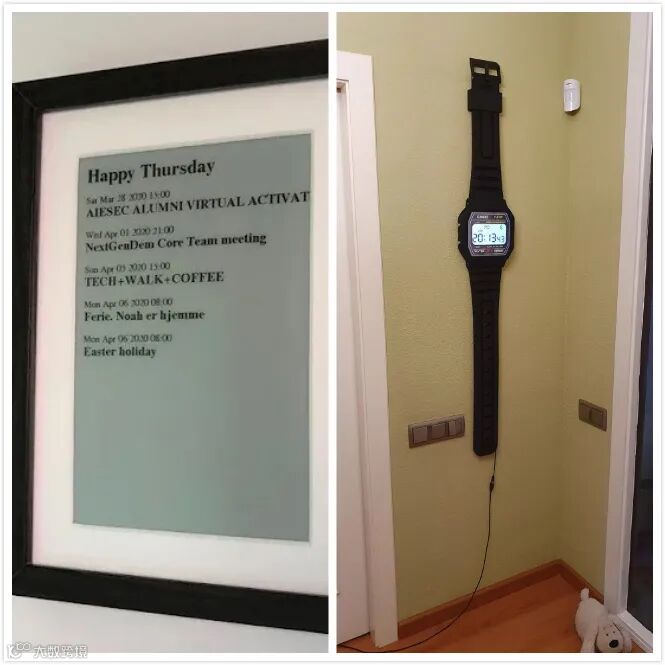

如果搭配之前做的卡西欧挂钟，效果大概是这个样子：

功能

除了基本的显示日期的功能外，它还可以：

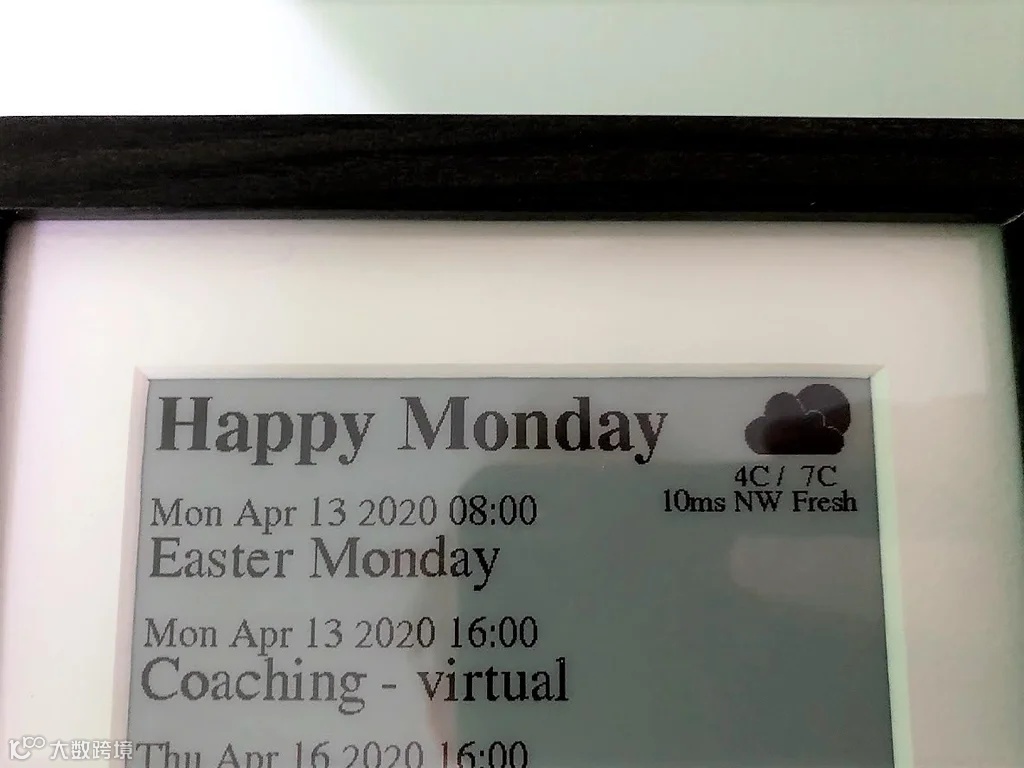

显示在选定的Google日历中的前9个事件；
显示来自OpenWeather Maps的图标以及温度和风速

该项目使用了7.5 Waveshare电子墨水屏、ESP32微控制器和LIPO电池。

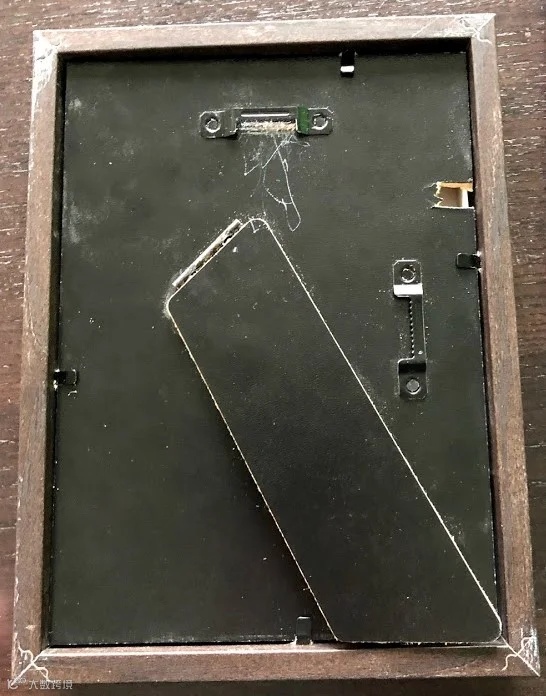

采用13x18宜家Ribba像框包装。

除了微控制器的Arduino代码外，我还创建了一个脚本来从Google提取日历项。

归功于Github上的ESP32电子墨水气象站项目，在编写该项目时我从中学到了很多。

Github上该项目的代码见文末^[1]

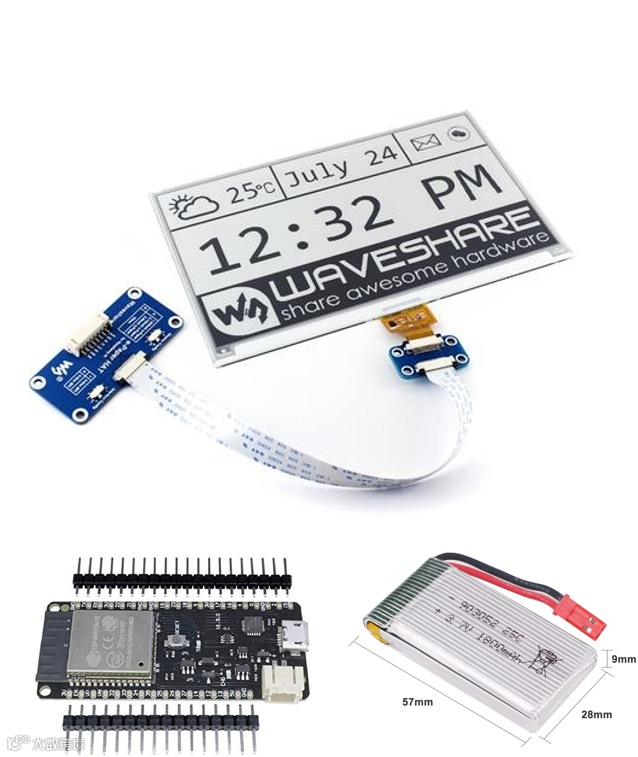

耗材：

Waveshare 7.5英寸E-ink屏幕（800×600）
LOLIN32 ESP32
1800 mAH锂电池
IKEA Ribba 13x18框架

总费用：折合人民币大概800元。

作为替代方案，Waveshare提供了带有E-Ink端口的自定义ESP32单元（可以避免接线）-但LOLIN32没有随附的电池插头，因此必须通过5V移动电源为其供电或自行接线连接到3V和GND连接器上。

步骤1 将屏幕连接到ESP32开发板

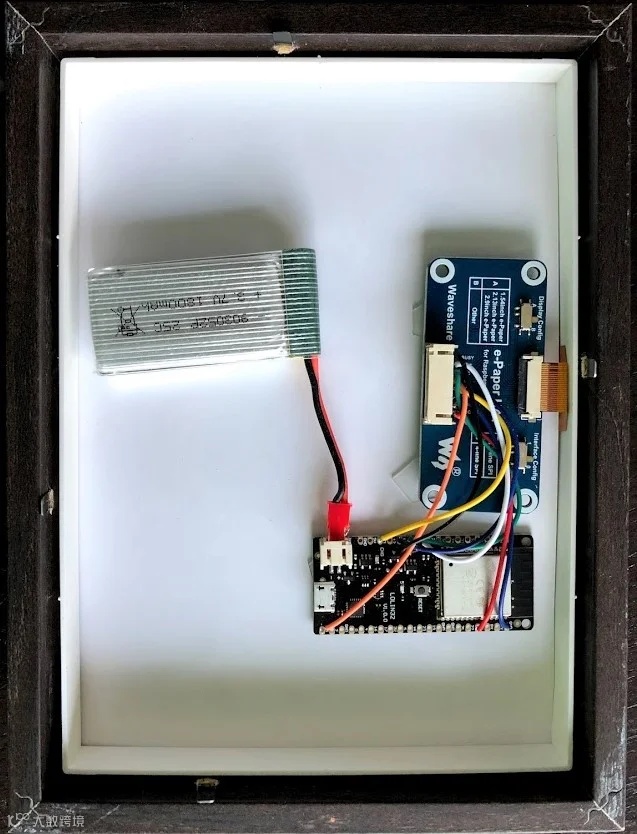

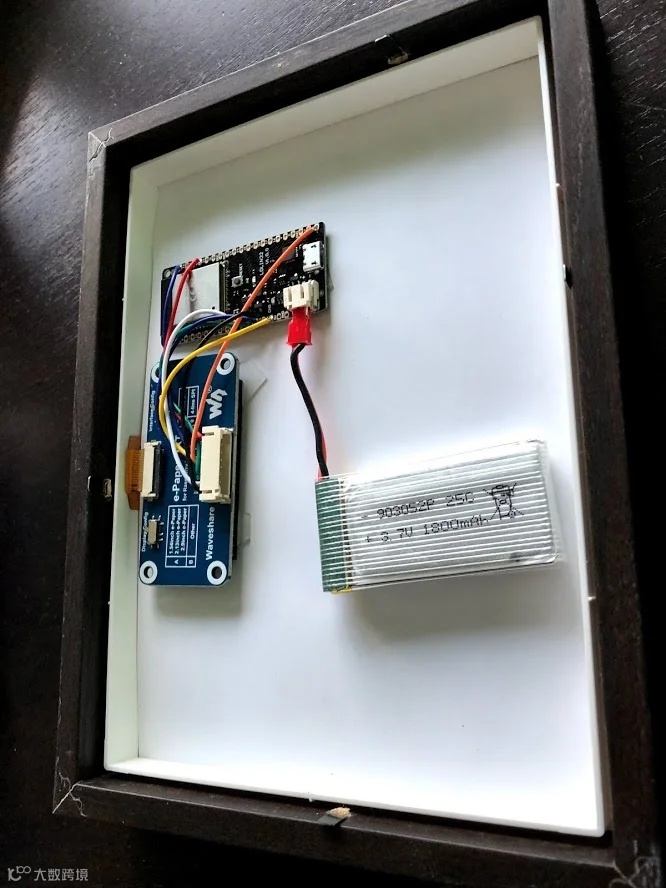

屏幕随附一根连接器电缆，可以将其直接连接到开发板上。但我发现占用了相框太多空间，决定使用自己的电线连接电路板。

接口情况：

Waveshare 7.5 ↔ LOLIN32

Vcc ↔ 3V

GND ↔ GND

DIN ↔ 14

CLK ↔13

CS ↔ 15

DC ↔ 27

RST ↔ 26

BUSY ↔25

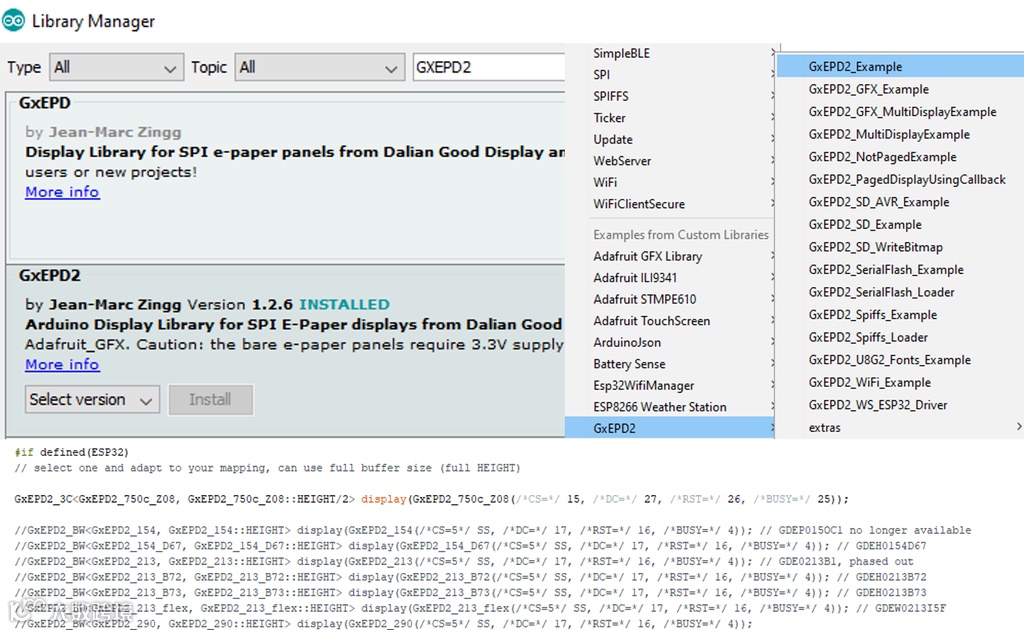

可以下载GxEPD2库来测试连接。如果使用的是Visual Studio Code，可以通过PlatformIO获取，也可以通过Arduino的库来获取。

要使用正确的引脚来初始化显示，在库中的示例中使用以下代码：

GxEPD2_3C display(GxEPD2_750c_Z08(/*CS=*/ 15, /*DC=*/ 27, /*RST=*/ 26, /*BUSY=*/ 25));

完成示例工作（在显示屏上获取演示文本/图形）后，继续进行下一步。

步骤2 从Google日历获取事件

Google的日历难以集成，我不得不通过Google脚本进行变通，使日历条目可访问。

在scripts.google.com上创建一个新的web应用来获得访问权限，然后将下面的代码粘贴到其中。

1.转到scripts.google.com并选择新项目;

2.将下面代码粘贴到其中;

3.用一个“好”名字来保存;

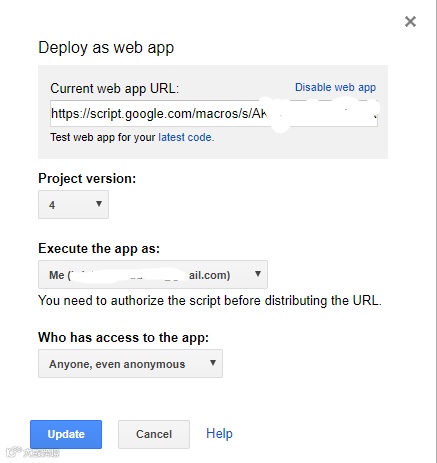

4.点击“Publish”，然后选择“Anyone, even anonymous”作为安全设置;

5.在项目中根据需要复制链接"https://script.google.com/macros/s/[UNIQUE CODE]/exec"

注意： 获得链接的任何人都可以获得日历中公开的条目。但链接是唯一的且只有你自己拥有。

我也喜欢其他关于集成的想法-但目前这个就可以用了。

将带有UNIQUE CODE的URL粘贴到浏览器中来测试脚本。应该看到用分号分隔的事件列表。请确定看到了之后进行下一步操作！

相关代码如下：

<p>function doGet(e) {</p><p>  var calendars = CalendarApp.getAllCalendars();</p><p>
  //var cal = CalendarApp.getCalendarsByName('NAME_OF_CALENDAR')[0]; // 0 is subcalendar ID, mostly "0"
  //var cal = CalendarApp.getDefaultCalendar();
  var calendars = CalendarApp.getAllCalendars();

  if (calendars == undefined) {
    Logger.log("No data");
    return ContentService.createTextOutput("no access to calendar hubba");
  }</p><p>  var calendars_selected = [];

  for (var ii = 0; ii < calendars.length; ii++) {
    if (calendars[ii].isSelected()) {
      calendars_selected.push(calendars[ii]);
      Logger.log(calendars[ii].getName());
    }
  }

  Logger.log("Old: " + calendars.length + " New: " + calendars_selected.length);</p><p>  const now = new Date();
  var start = new Date(); start.setHours(0, 0, 0);  // start at midnight
  const oneday = 24*3600000; // [msec]
  const stop = new Date(start.getTime() + 14 * oneday); //get appointments for the next 14 days

  //var events = cal.getEvents(start, stop); //pull start/stop time
  var events = mergeCalendarEvents(calendars_selected, start, stop); //pull start/stop time


  var str = '';
  for (var ii = 0; ii < events.length; ii++) {</p><p>    var event=events[ii];
    var myStatus = event.getMyStatus();


    // define valid entryStatus to populate array
    switch(myStatus) {
      case CalendarApp.GuestStatus.OWNER:
      case CalendarApp.GuestStatus.YES:
      case CalendarApp.GuestStatus.NO:
      case CalendarApp.GuestStatus.INVITED:
      case CalendarApp.GuestStatus.MAYBE:
      default:
        break;
    }

    // Show just every entry regardless of GuestStatus to also get events from shared calendars where you haven't set up the appointment on your own
    str += event.getStartTime() + ';' +
    //event.isAllDayEvent() + '\t' +
    //event.getPopupReminders()[0] + '\t' +
    event.getTitle() +';' +
    event.isAllDayEvent() + ';';
  }

  return ContentService.createTextOutput(str);
}</p><p>function mergeCalendarEvents(calendars, startTime, endTime) {</p><p>  var params = { start:startTime, end:endTime, uniqueIds:[] };</p><p>  return calendars.map(toUniqueEvents_, params)
                  .reduce(toSingleArray_)
                  .sort(byStart_);
}</p><p>function toCalendars_(id) { return CalendarApp.getCalendarById(id); }</p><p>function toUniqueEvents_ (calendar) {
  return calendar.getEvents(this.start, this.end)
                 .filter(onlyUniqueEvents_, this.uniqueIds);
}</p><p>function onlyUniqueEvents_(event) {
  var eventId = event.getId();
  var uniqueEvent = this.indexOf(eventId) < 0;
  if(uniqueEvent) this.push(eventId);
  return uniqueEvent;
}</p><p>function toSingleArray_(a, b) { return a.concat(b) }</p><p>function byStart_(a, b) {
  return a.getStartTime().getTime() - b.getStartTime().getTime();
}</p>

步骤3 配置项目

现在对ESP32开发板进行编程。

为此可以使用Visual Studio Code（带有Platform IO）或Arduino。

对于这两个平台，请下载代码^[2]到自己的项目库中。

Platform IO:

1.确保已安装Platformio并作为工作区打开项目文件夹;

2.如果配置正确，PlatformIO应该自己获取所需的库。如果没有，则必须转到PlatformIO / Libraries并安装 "GxEPD2" 和 "ArduinoJson"

Arduino：

1.转到Preferences，并将"https://dl.espressif.com/dl/package_esp32_index.json" 粘贴到"Additional Boards manager URL"中;

2.转到Tools/Boards/Boards Manager（工具/主板/主板管理器）。搜索ESP32并安装开发板套件;

3.选择WEMOS LOLIN32板（或你自己购买的板型号）;

4.转到库管理器并安装"GxEPD2" 和 "ArduinoJson";

从这里开始，你必须专注于调整credentials.h。

设置wifi上网ssid和密码：

<p>// Change to your WiFi credentials<br>const char* ssid1     = "[YOUR_NETWORK_SSID]";      // For your network
const char* password1 = "[YOUR_NETWORK_KEY]";  // For your network</p>

注册并获取OpenWeatherMaps.com的API：

// Use your own API key by signing up for a free developer account at <a href="https://openweathermap.org/" rel="nofollow">  https://openweathermap.org/<br>String ><br>String OWMapikey       = "[YOUR OPEN WEATHERMAPS API]";  <br>

更改你的位置信息来获取当地天气 - 谷歌地图是获取纬度和经度的好伙伴：

String City          = "Copenhagen";                      // Your home city See: <a href="http://bulk.openweathermap.org/sample/" rel="nofollow"> <a href="http://bulk.openweathermap.org/sample/" rel="nofollow"> http://bulk.openweathermap.org/sample/
</a>
</a>
String Lattitude          = "[YOUR_LATTITUDE]";                      // Your lattitude - use google maps
String Longitude          = "[YOUR_LONGITUDE]";                      // Your longitude - use google maps
String Country       = "Denmark";                            // Your country
String Language      = "EN";                            // NOTE: Only the weather description (not used) is translated by OWM

复制Google的webapp网址，获取你的个人事件：

char calendarServer[] = "script.google.com"; <br>String calendarRequest = "https://script.google.com/macros/s/[YOUR_UNIQUE_ID]/exec"; // Write the path for your google script to fetch calendar events

剩下的部分你可以在第一次让它工作的时候继续。

现在单击compile“编译”，希望不会报任何错误。一切就绪后，使用Microusb线将LOLIN32板连接至计算机，并对板子进行编程。

如果一切顺利，约20秒后看到Waveshare面板刷新，显示接下来14天的活动以及当地天气。如果没有显示，尝试串行连接到LOLIN32板提供的COM端口（通过Windows中的设备管理器识别端口号）。可以使用类似PuTTY的程序连接到串行端口，并观察在什么地方链路断开了。
