用ESP32-C3做一套运动装置

打开一个灯光？

一个门铃？

还是让人运动起来？

按钮有很多种，但我最喜欢街机按钮，因为它们通常有很好的触感，“咔哒”的感觉。

我的工具箱里有几个街机按钮，我一直想用它们做点什么。

有一天我灵光闪现，可以利用按钮DIY一个运动装置。

我将制作 4 个运动按钮，一个作为主节点，带有支持菜单显示的屏幕，另外三个作为从节点，通过ESP-NOW协议通信。

它们都基于 ESP32-C3，一款来自 DFRobot 的微型控制器。

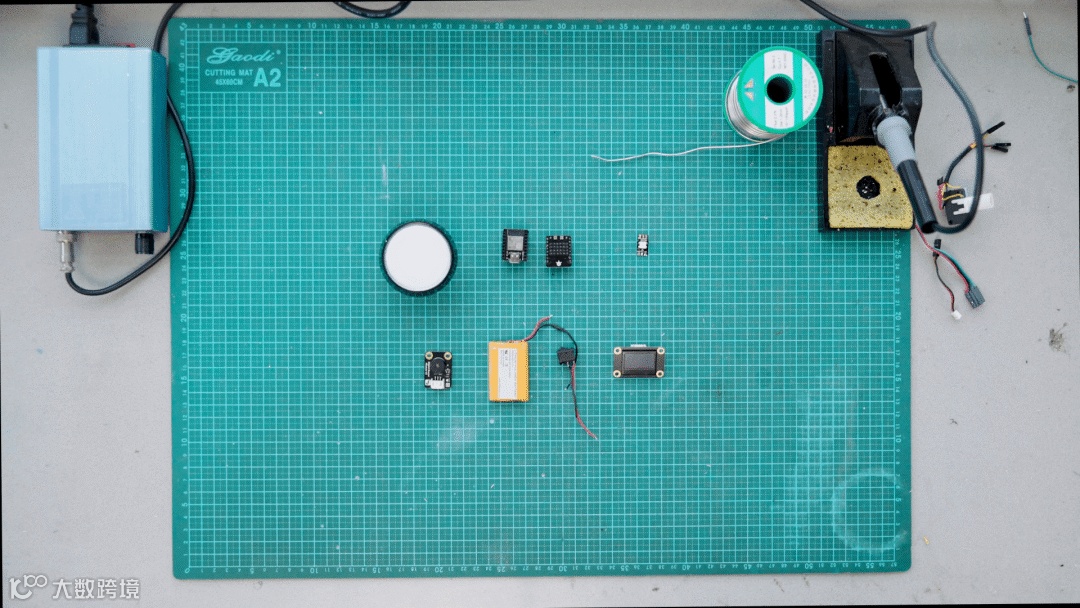

材料清单

• ESP32-C3 x4
• Gravity: I2C OLED-2864 显示屏
• Gravity: 数字蜂鸣器模块(Arduino兼容) x4
• 3.7V电池 x4
• WS2812灯珠 x4
• 游艺机按键 x4
• 电源开关 x4
• 外壳 x4

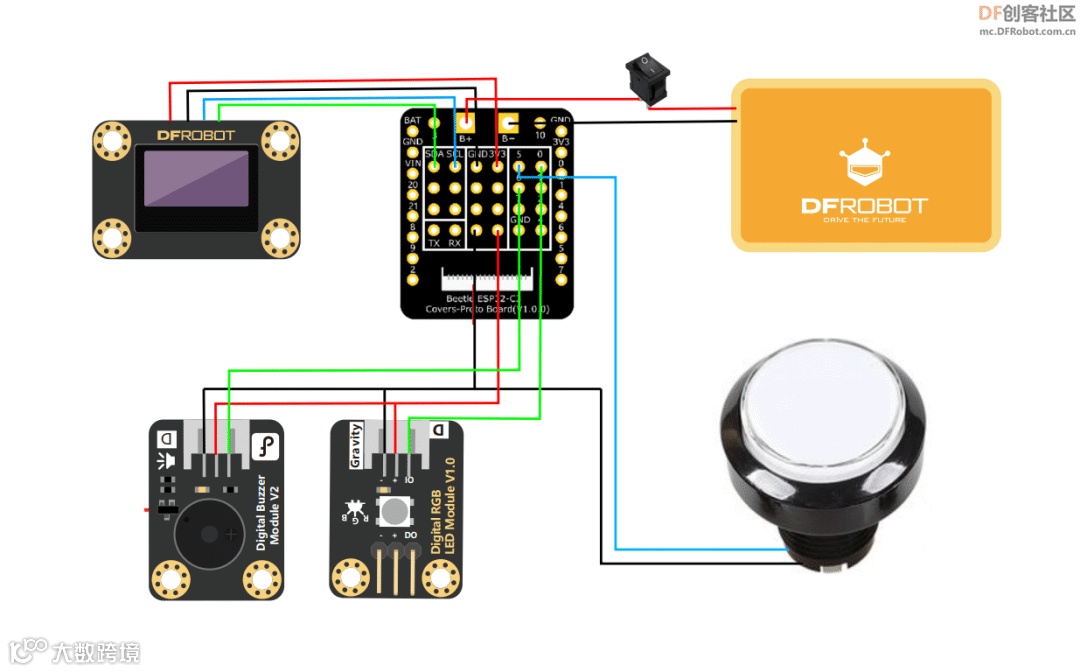

电路连接

• 蜂鸣器连接在第（6）接口上
• 按钮接线连接在第（5）接口上
• ws2812连在第（0）接口上
• 屏幕连接到I2C接口上

此应用共有4个节点，包含1个主节点和3个从节点，主节点与从节点的区别在于多一个显示屏。

硬件组装

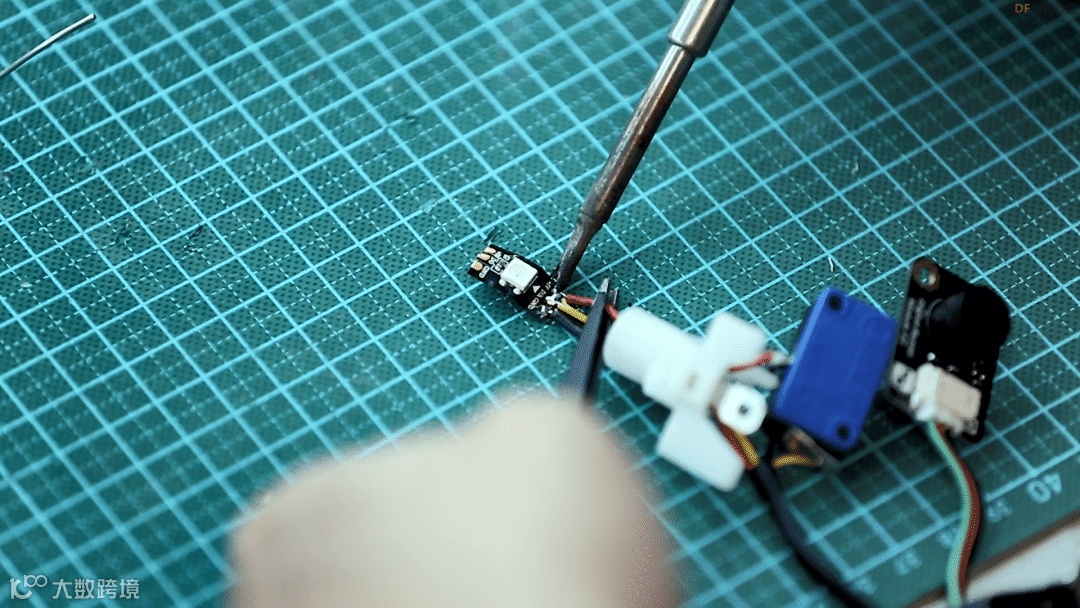

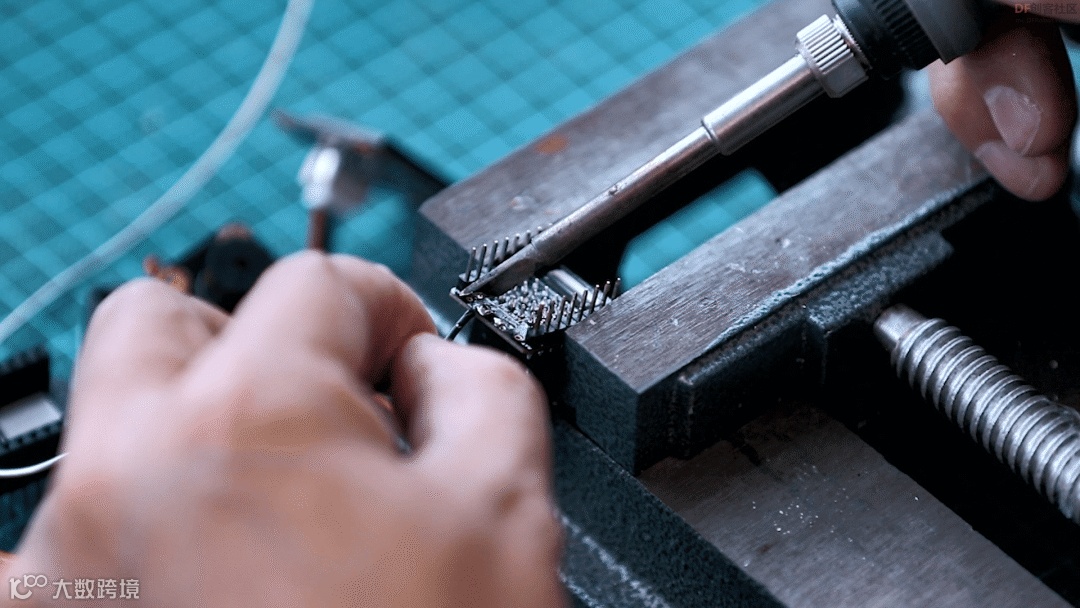

焊接WS2812灯珠（按照GND，VCC，信号的顺序焊接起来）：

焊接3.7V充电锂电池：

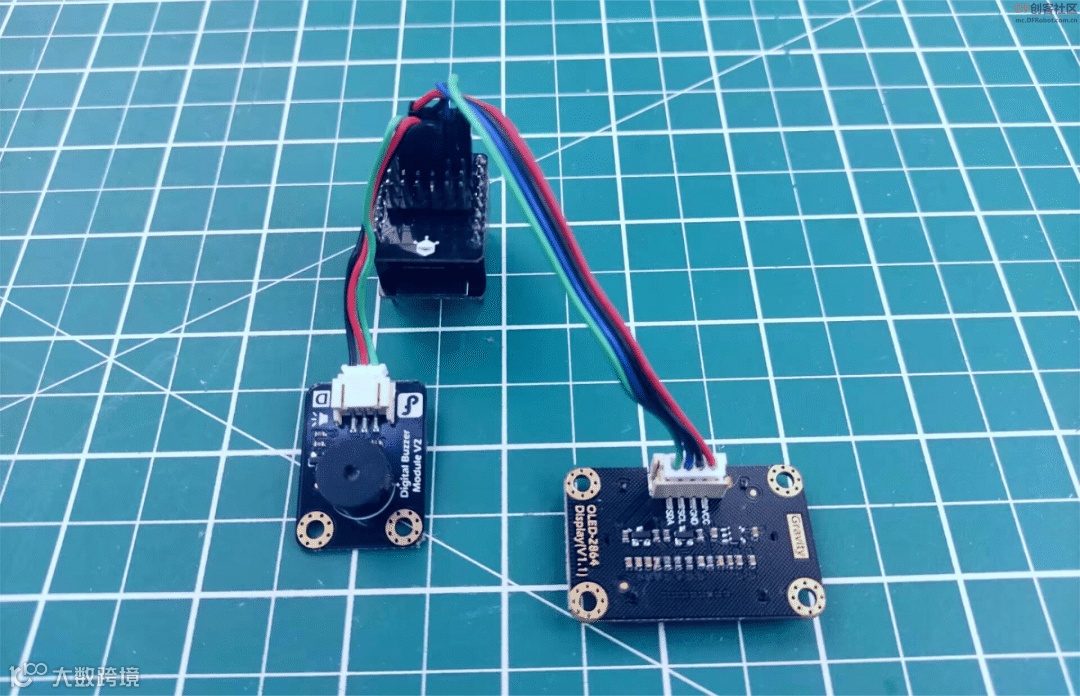

通过Gravity接口快速连接：显示屏/蜂鸣器—ESP32-C3：

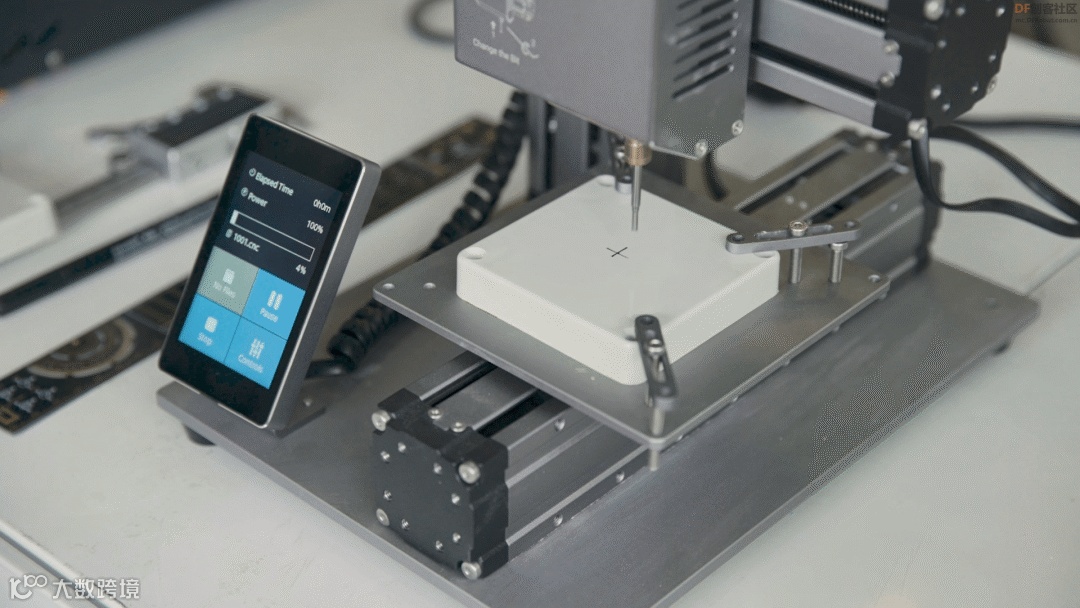

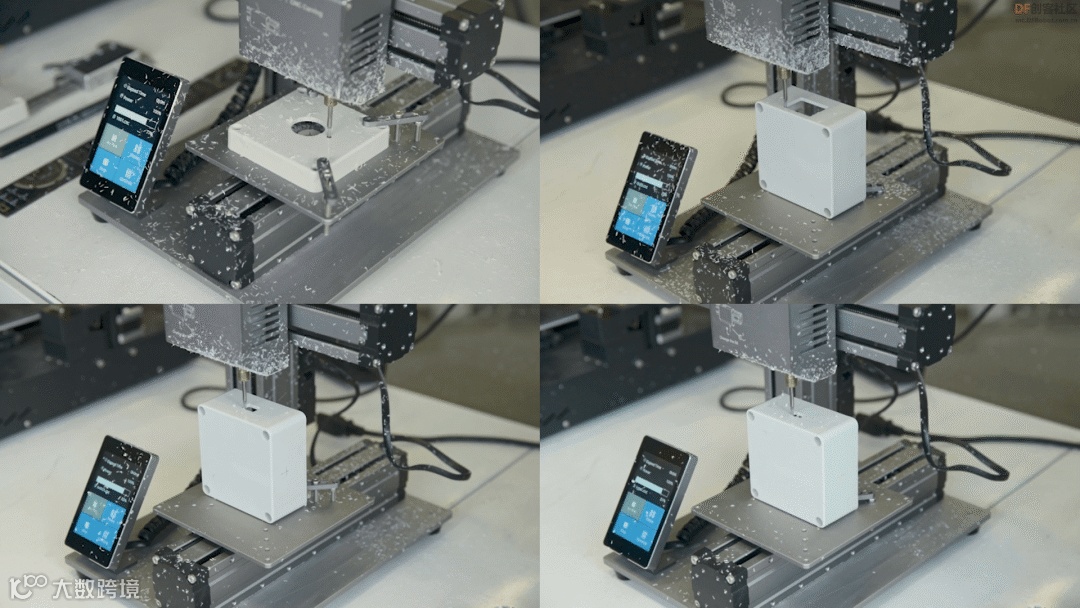

在塑料外壳上切割出Type-C/显示屏/开关/按钮的切口：

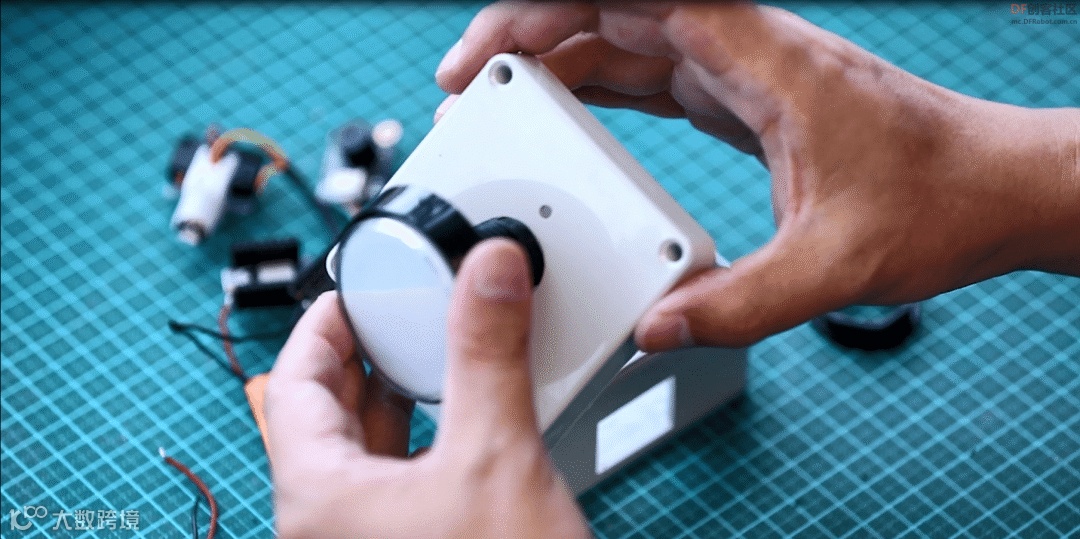

安装游艺机按键：

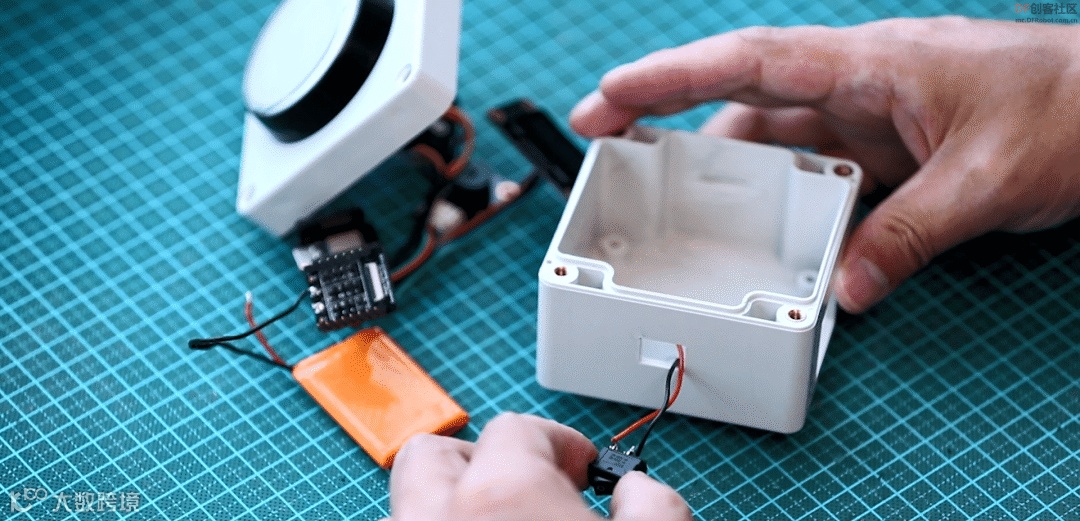

安装电源开关：

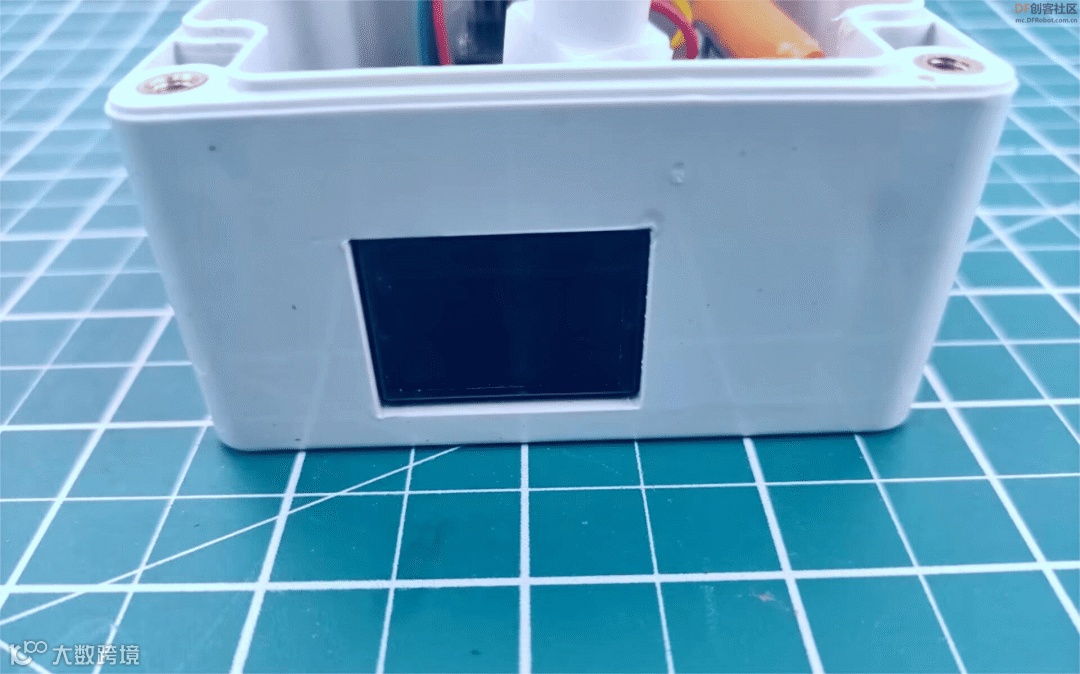

安装显示屏：

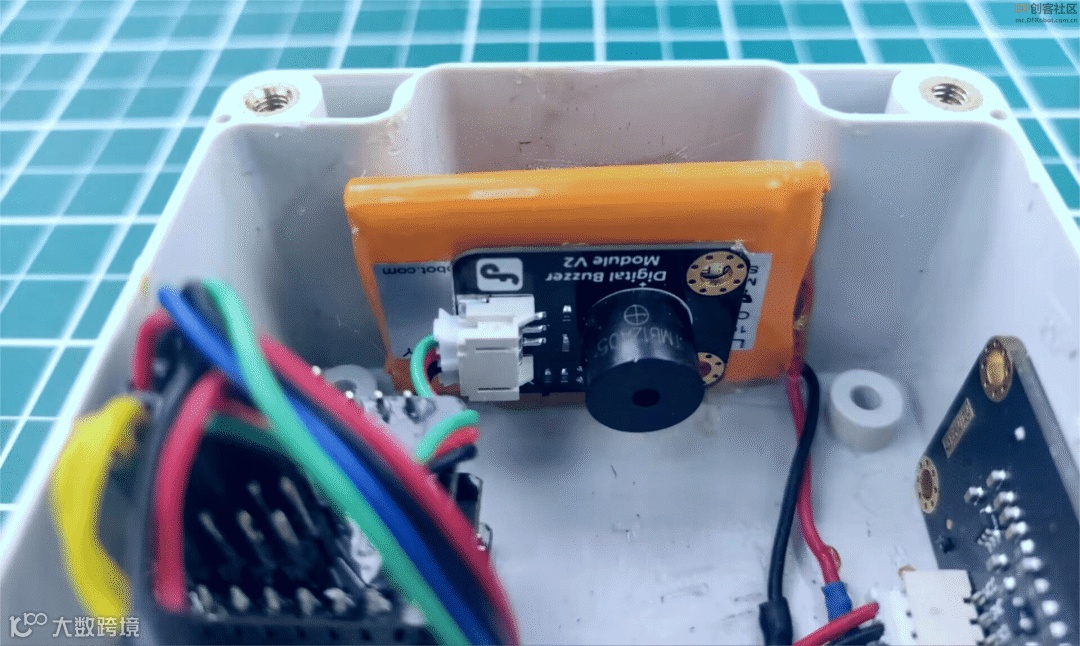

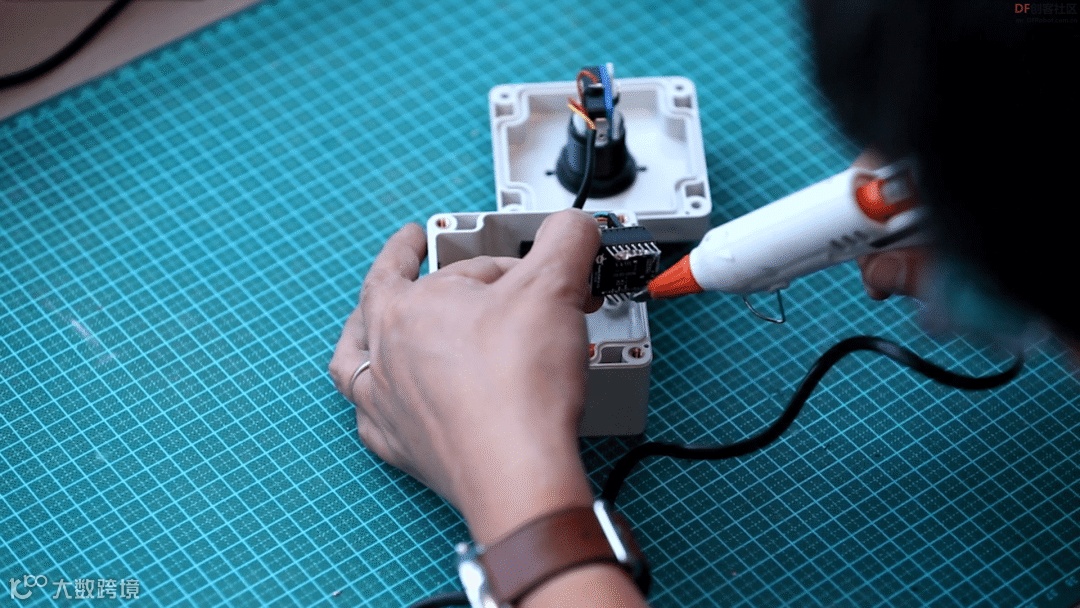

利用热熔胶固定电池/蜂鸣器：

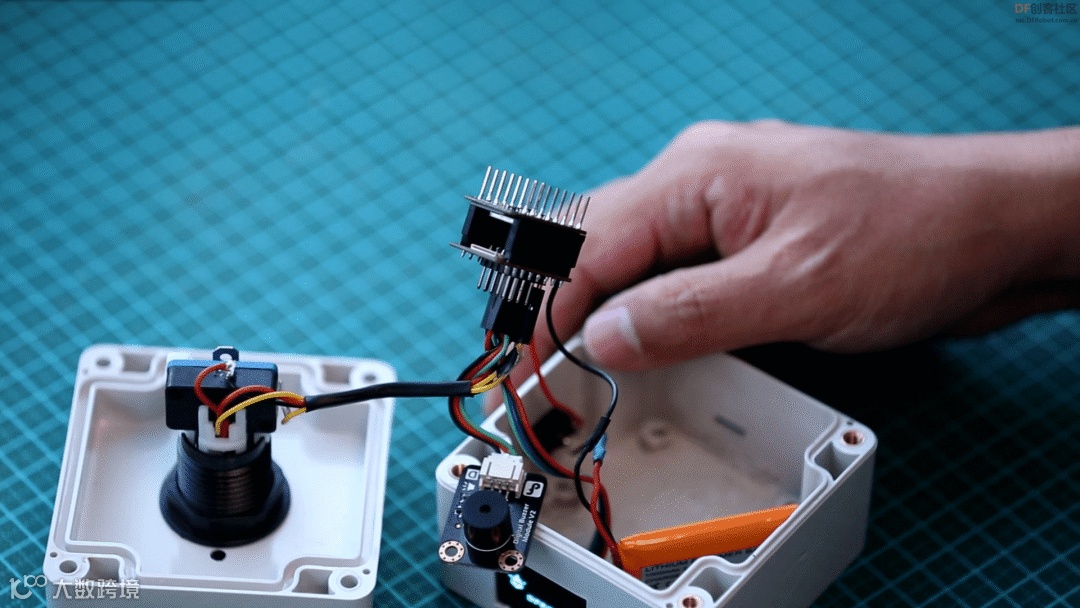

固定ESP32-C3：

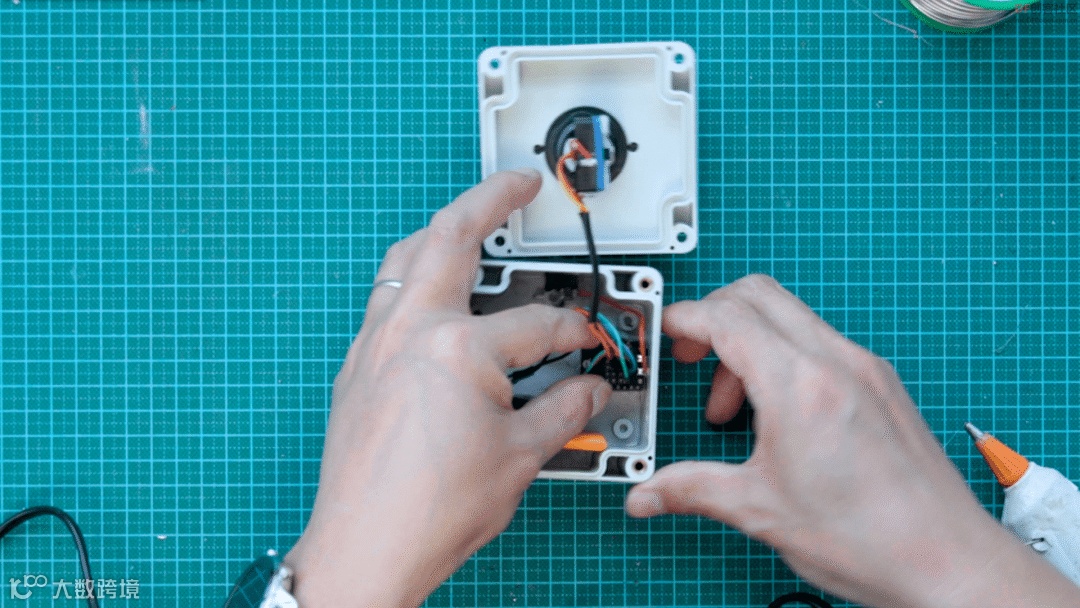

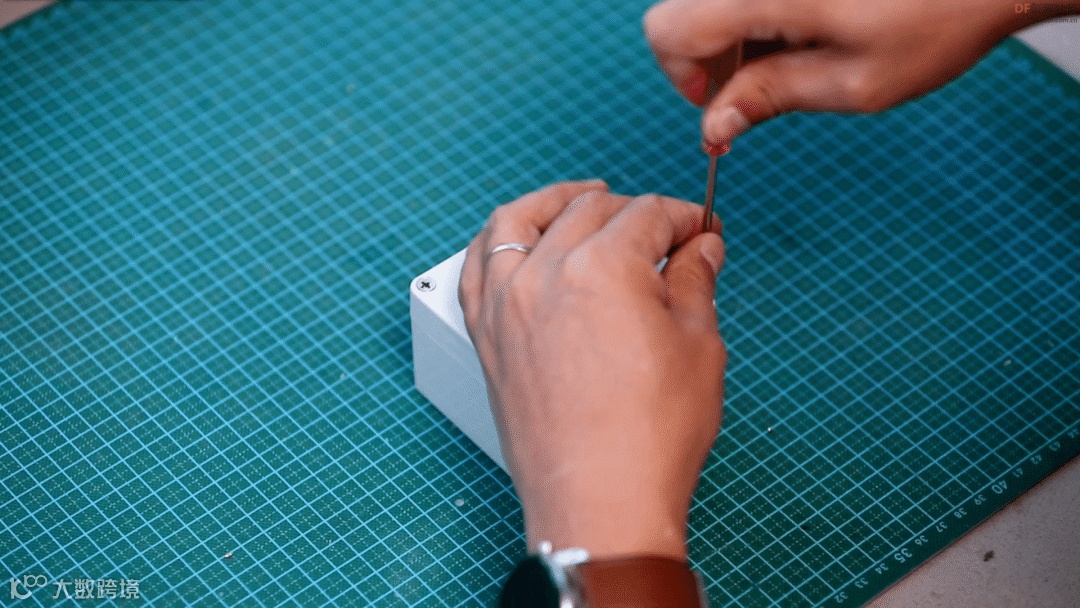

合上盖子，拧上螺丝：

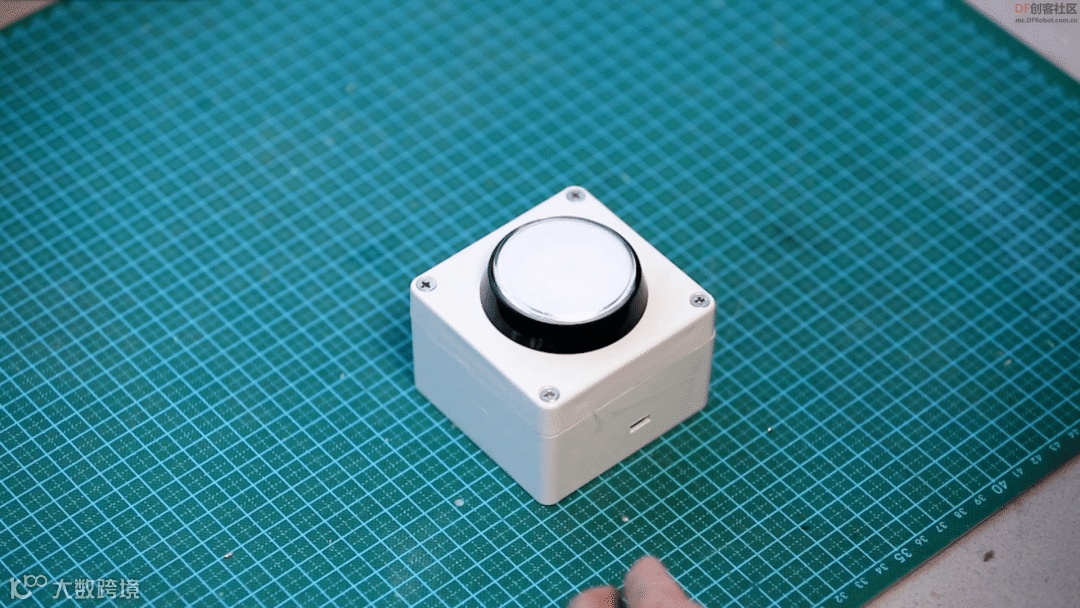

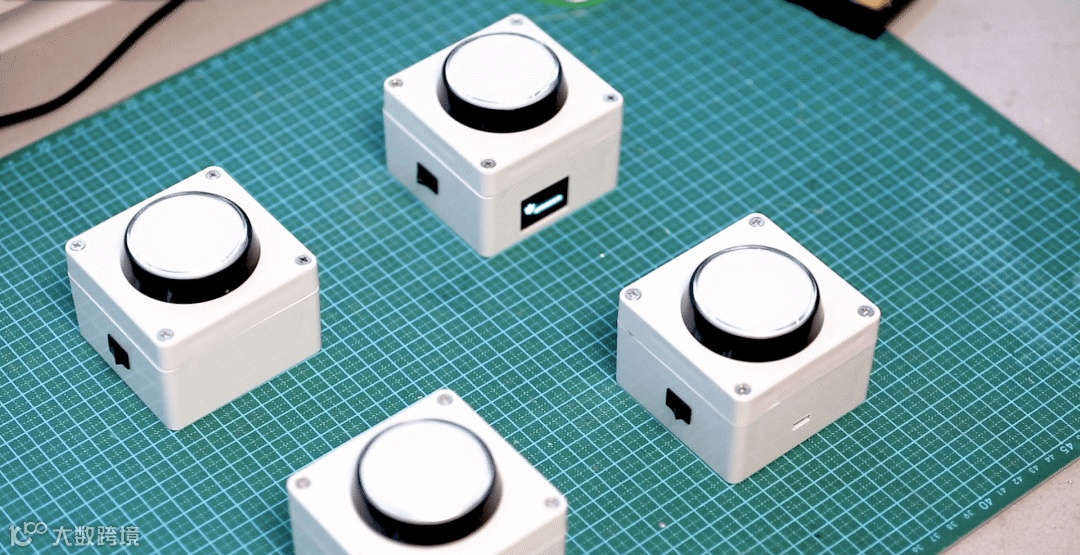

至此已经完成主节点的制作，还需重复上述步骤完成另外3个从节点的制作（从节点不包含显示屏）

上传程序

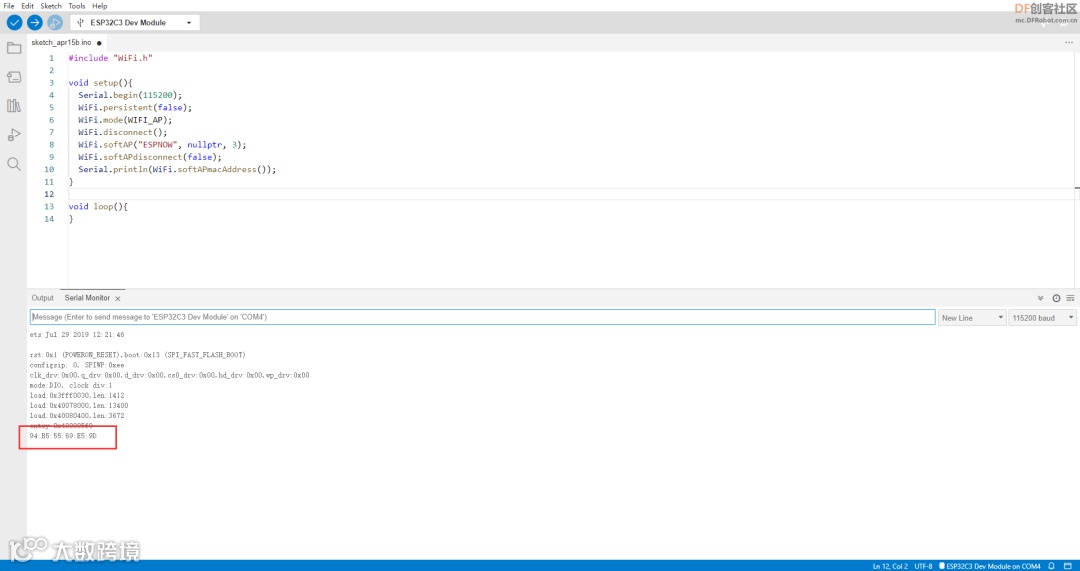

此应用主从节点之间通过ESP-NOW协议通信，想要通过NOW协议进行通信，还需要获取每个ESP32-C3的唯一MAC地址，这样才知道将信息发送到哪个设备。

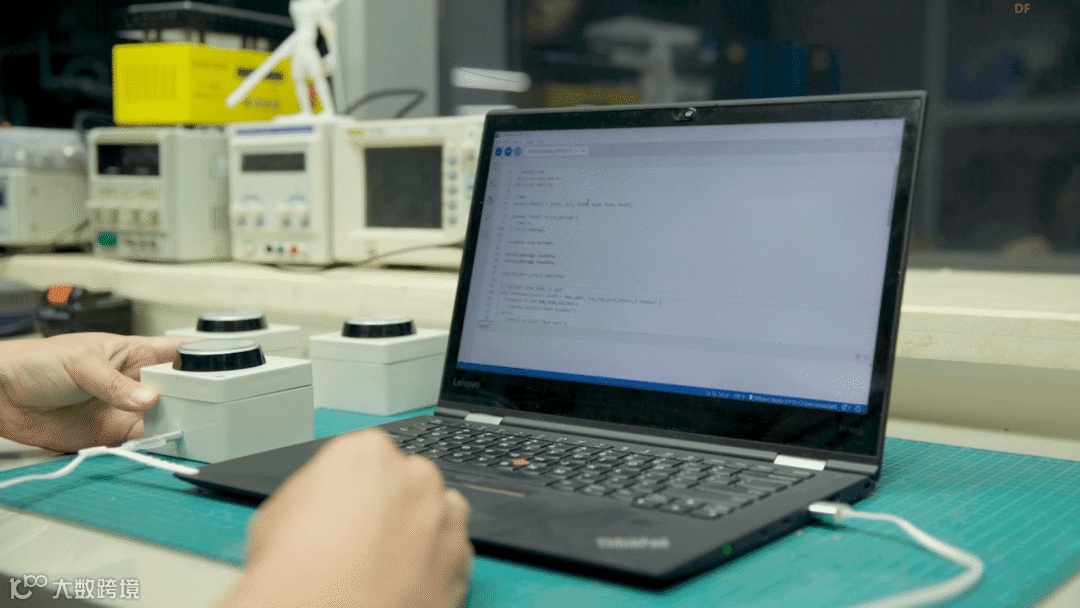

把程序里的MAC地址修改为自己的，然后上传：

展示玩法

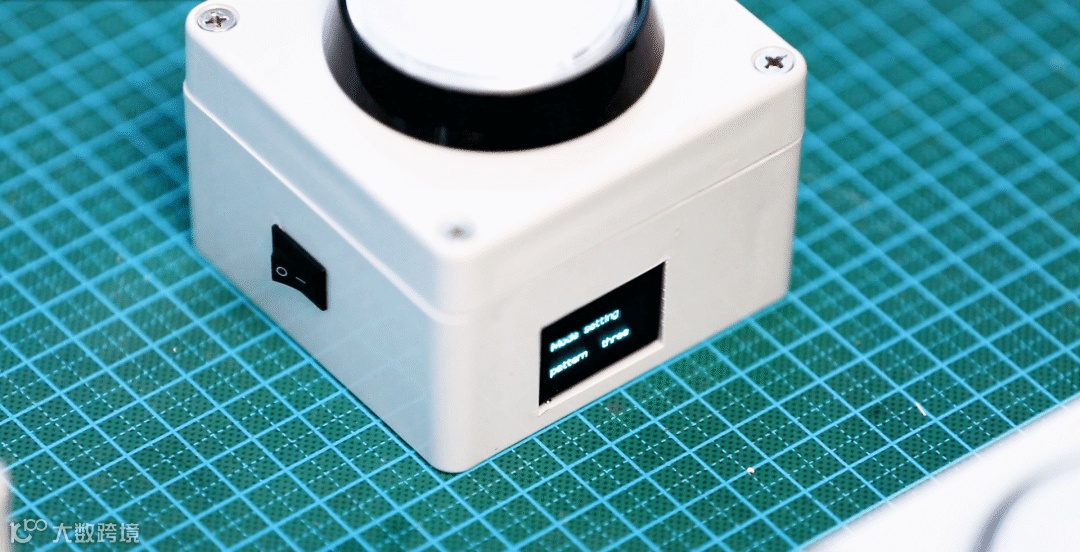

简单说下游戏规则的设置，在程序里，我预设了三个模式，可以用短按来选择，长按2秒来确认选择。

需要切换的时候，随时可以用长按来进入菜单。

模式1-打地鼠模式

这个模式下，会随机在4个运动按钮上出现红色，需要在最短时间内按下，才能获得成绩。

模式2-接力模式

在这个模式下，每按一次运动按钮上出现的绿色按钮，下一个运动按钮就会变成绿色。

模式3-随机模式

在这个模式下，我们按下运动按钮，就会随机的选择一个运动按钮。如果不知道选谁时，可以让机器帮你决定。

还有单个节点的摸高玩法：

ESP-NOW延时测试：

为确认NOW协议可以满足通信要求，这样做了一个基本的ESP-NOW通信延时测试，记录节点向另一节点发送信息并收到返回信息的时间，发射和接收信息的延时是4ms左右，单向传播的延时约为2ms左右，相当于1/100秒。

我猜此刻你一定是坐着，眼睛注视着显示屏吧! 长时间的久坐，你的腰还好吗？快起来活动活动，放松一下吧！

传送门：https://github.com/DFRobot/SportsButtonESP32C3
