用Arduino做一个神奇的悬浮灯！

今天给大家介绍的项目，是一个国外初级设计师用Arduino做的一个神奇的悬浮灯！

这是一个适合初学者的3D打印项目。

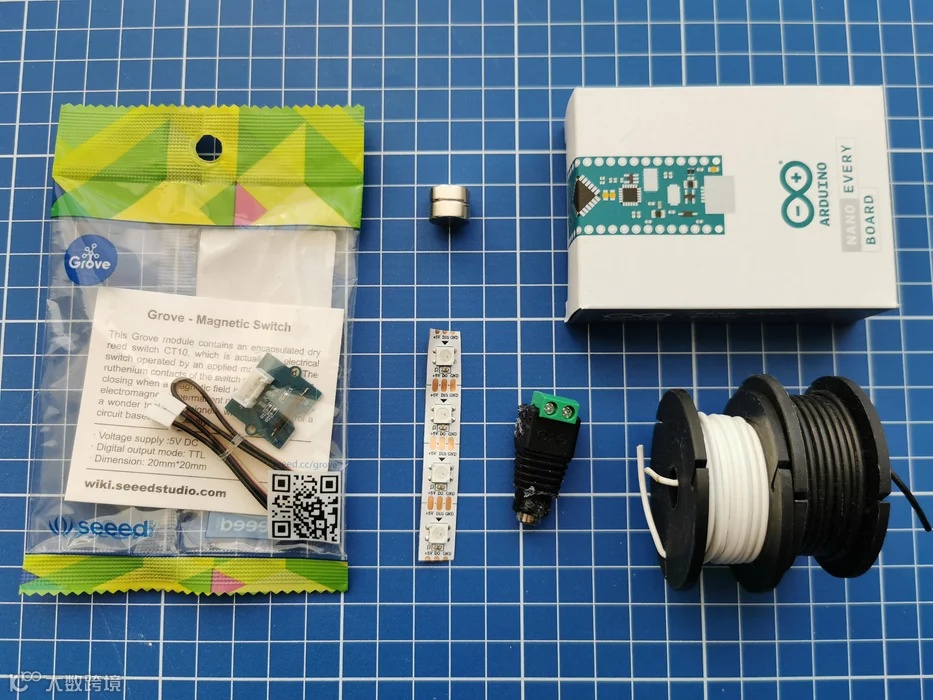

材料准备

材料

• 3D模型（见文末附件）
• PLA材料
• LED灯（WS2812 60led/m）
• 磁铁 直径（12.7mm）高度（5mm） x 2
• 小磁铁(磁铁5mm x 3mm）
• 磁性开关（或干簧管）
• Arduino Nano
• 5v插头以及电源适配器
• 硅胶电线（越软越好）

工具

• 电烙铁
• 胶水
• 3D打印机
• 螺丝刀

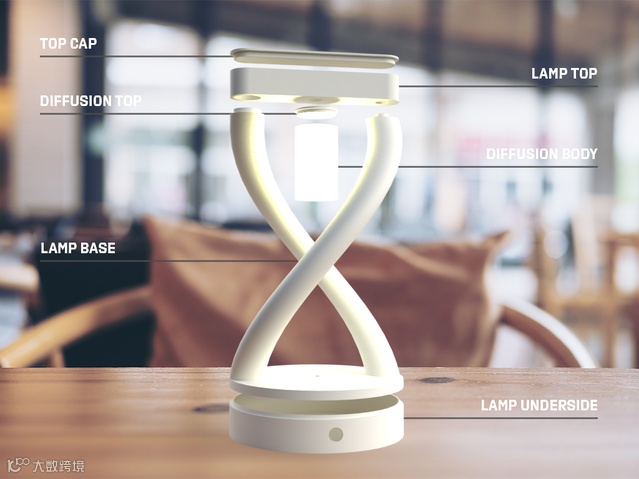

第1步：准备3D打印部件

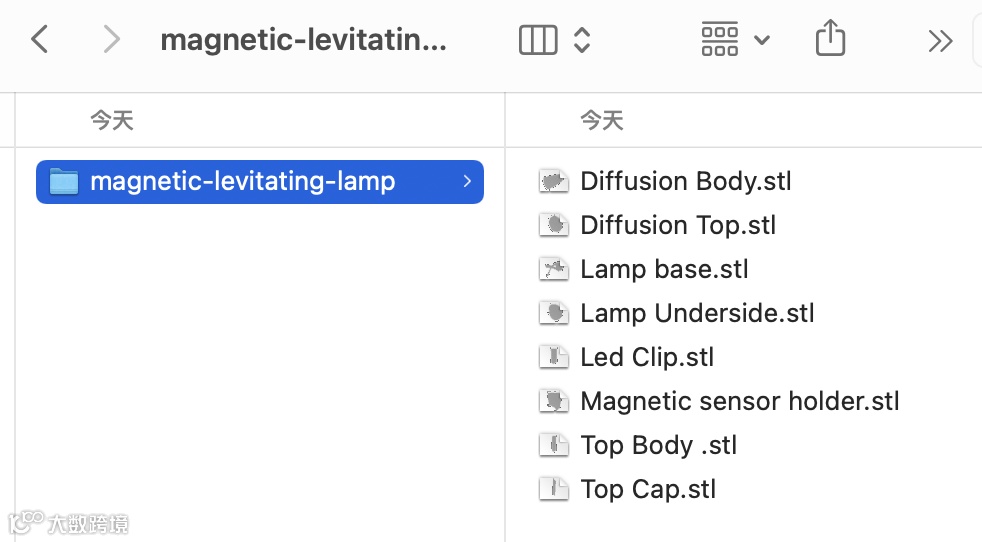

灯的3D打印文件见文末。

一般打印设置：

• 填充20-100%
• 不用支撑

LED支架设置：

• 填充100%

为什么是100%？因为这样可以让灯光更好地扩散!

第2步：制作LED灯

从LED到灯的底座我们这边需要3根电线。

这一步是整个制作过程中最难的部分。

准备/材料

• 剪3根长度为130毫米的电线（留余，让我们有试验和错误的空间）
• 剪一条长度合适的LED灯条。

步骤

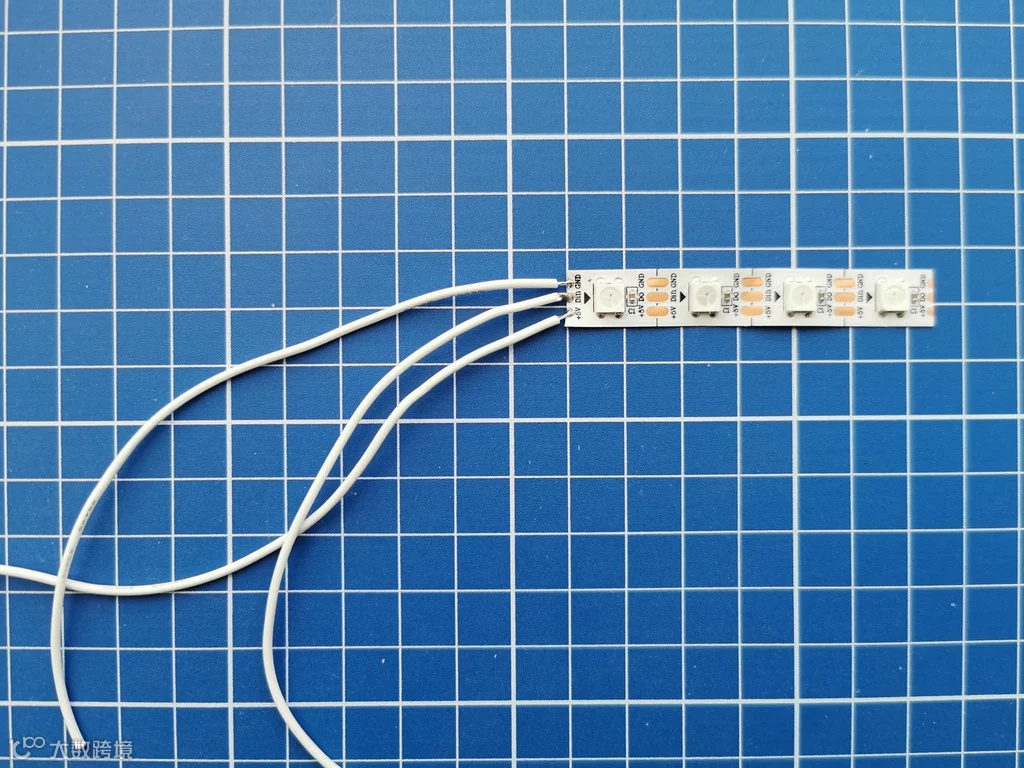

首先将所有的电线焊接到LED灯条上。

最好在电线末端做一下标记，这样当我们把它们连接到Arduino上时，就不会混淆了。

把电线全部装进灯壳的小孔里。

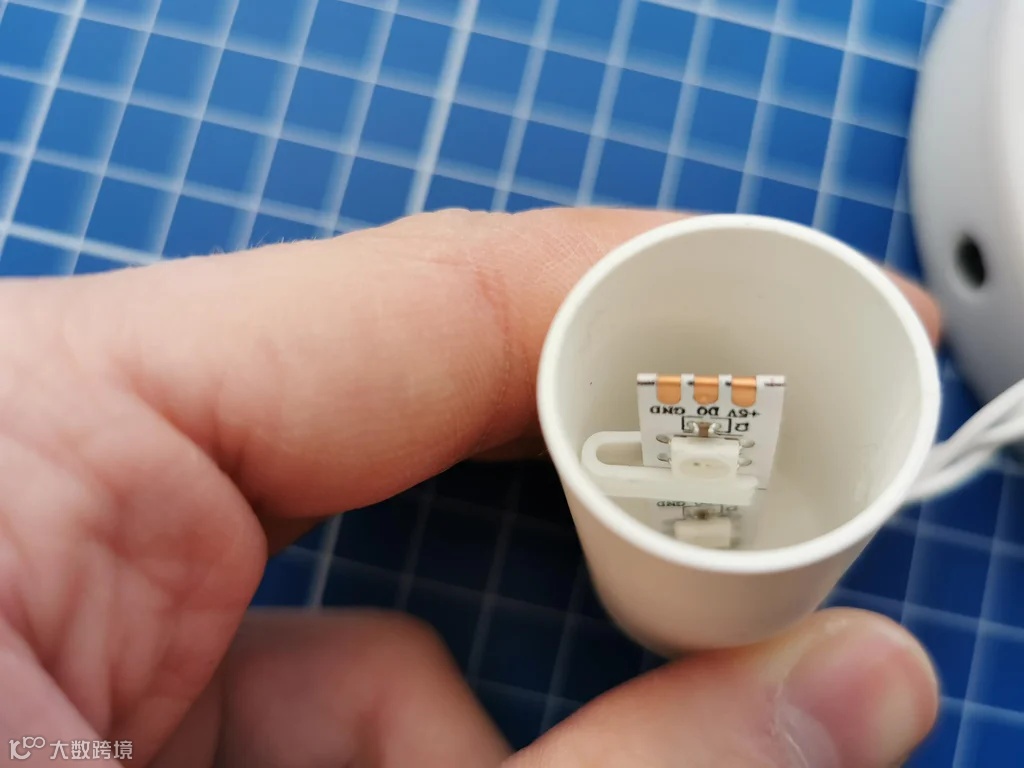

在LED灯条上涂一些胶水，然后把它（用镊子）放到灯壳（Diffusion body）里面。

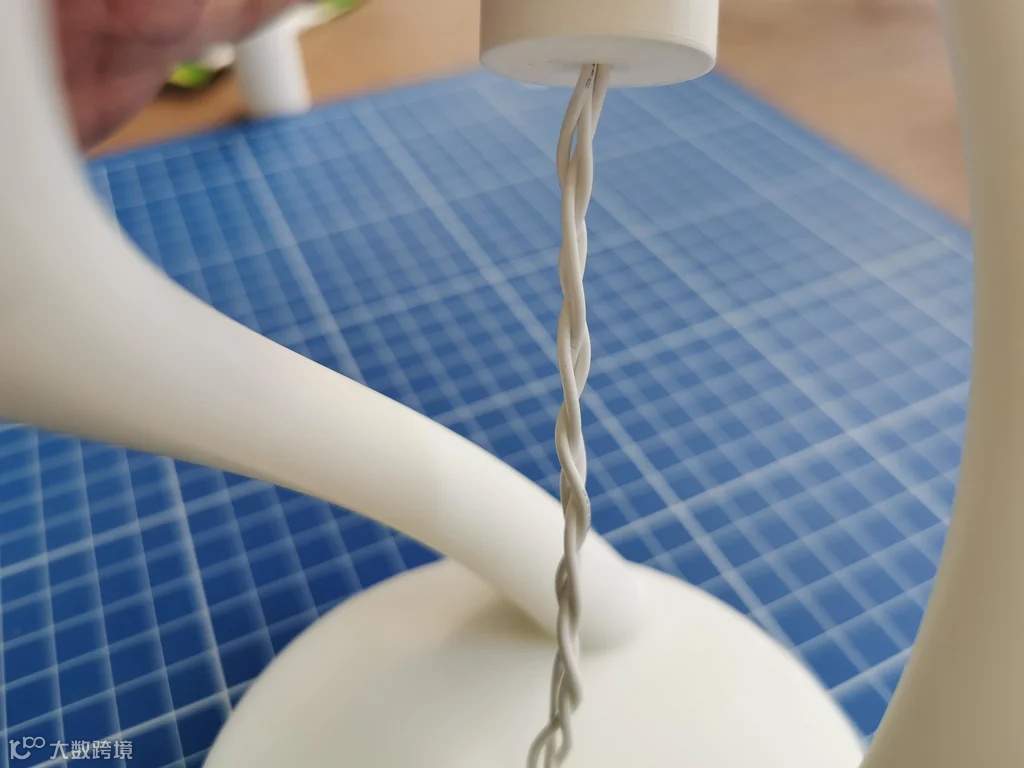

把电线编成辫子，这样看起来更美观一点。

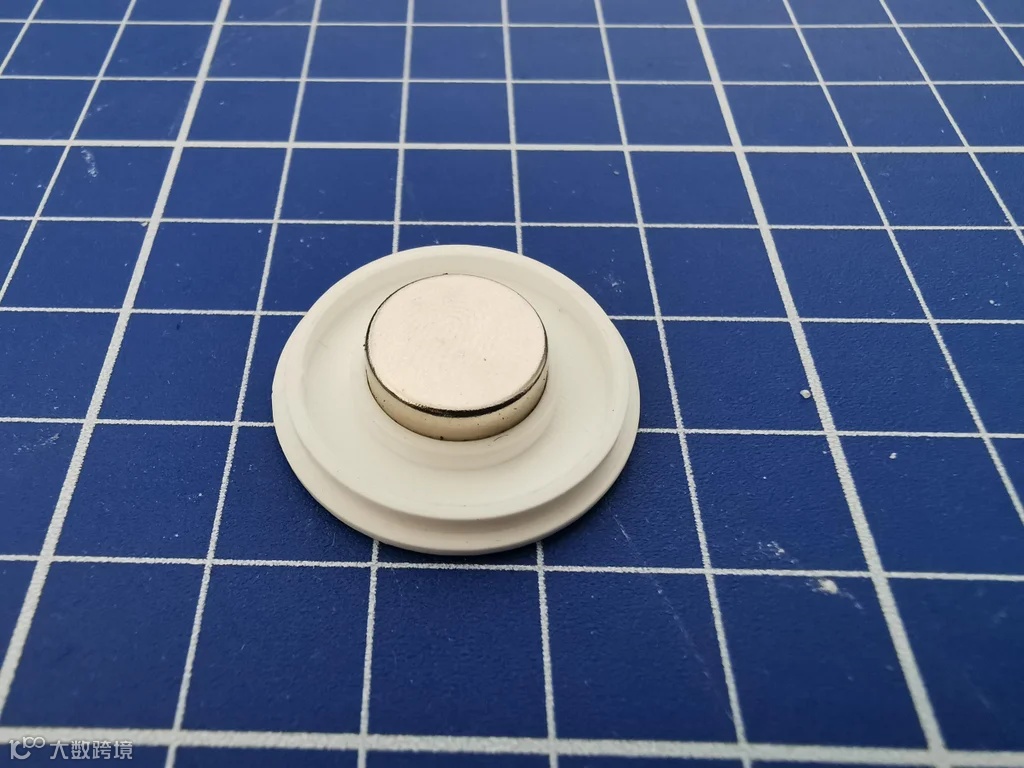

把一块磁铁放在打印部件“Diffusion Top”上。

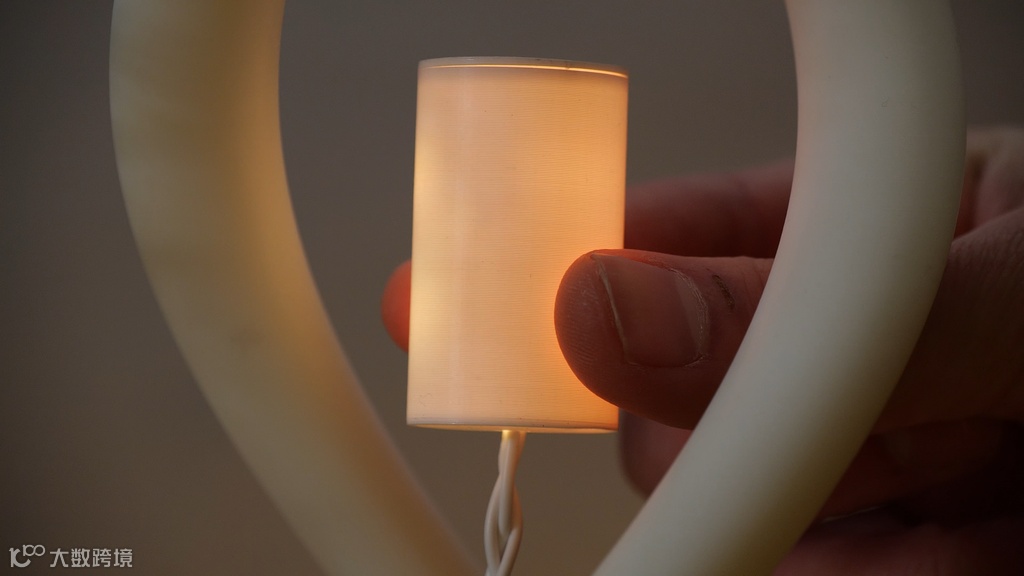

完成之后是这个样子，

第3步：准备电源

这边大家也可以选择用电池或者是充电宝。

准备/材料

• 热熔胶
• 电源插孔连接器（母头）
• 3D打印件（Lamp Underside）
• 红色和黑色的电线

步骤

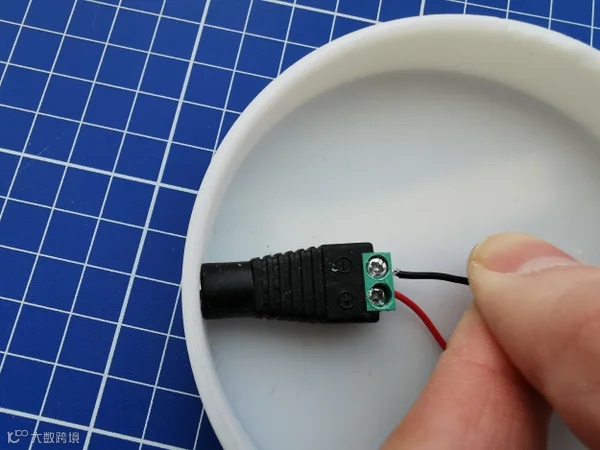

1、将电源插孔连接器粘在灯底（Lamp Underside）的开口处；

2、把红黑线缆接到连接器上引出来，一会儿我们要把它们焊接到Arduino上。

第4步：制作磁性开关

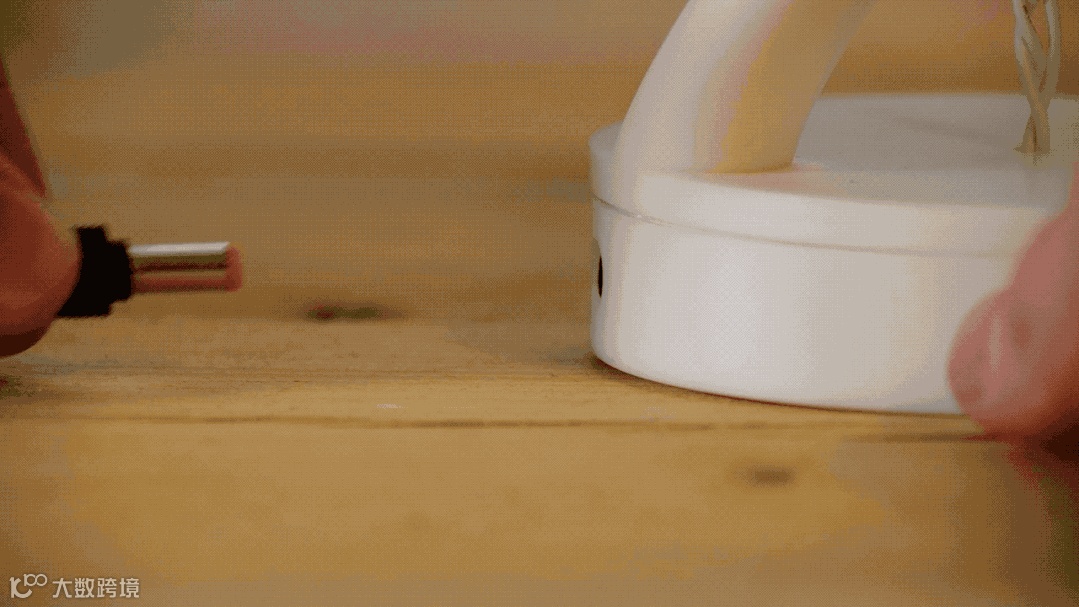

这步是可选的。你也可以选择直接拔掉插头，只在底座上放一块磁铁，取决于零件的可用性。

准备/材料

• 磁性开关
• 小磁铁
• 3根电线

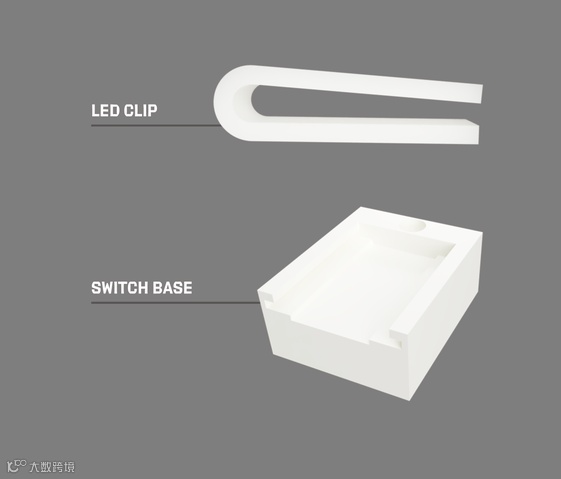

• 磁铁/开关底座
• 电烙铁
• 钳子

步骤

• 用钳子从磁性开关上取下白色的部分。
• 在SIG、VCC和GND上焊接3根线。

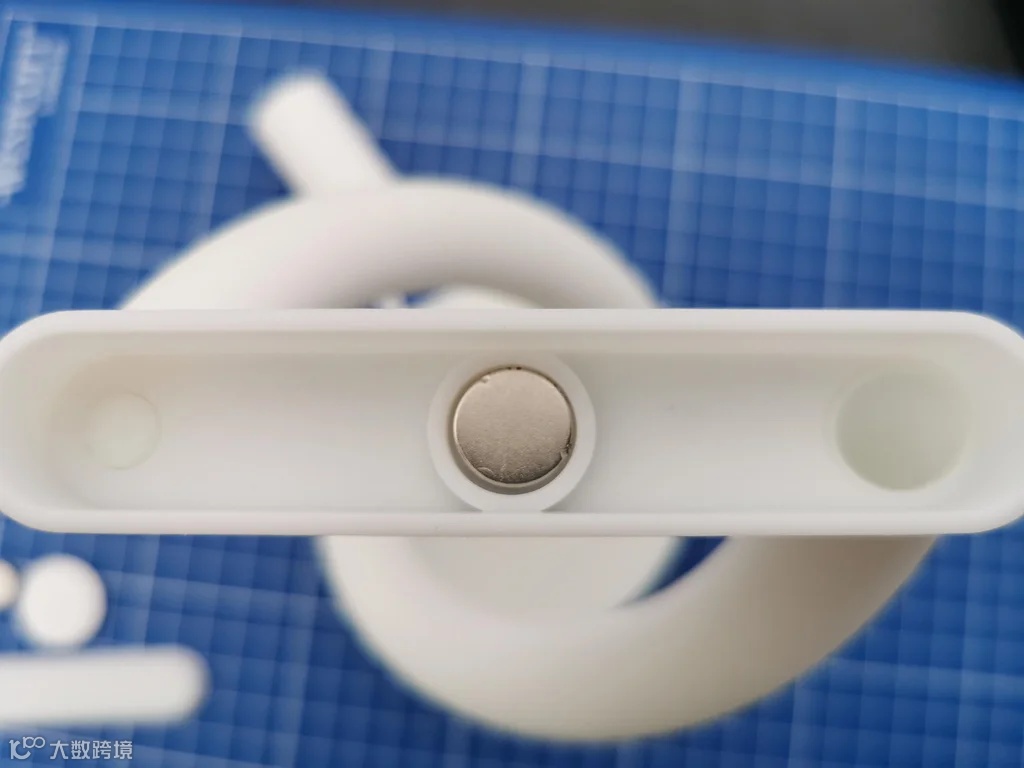

• 把磁铁粘在磁铁/开关底座的圆形一侧，并将开关滑入到位。（注意，我们需要测试一下开关没有被小磁铁所触发。因为如果它被触发了，系统就不会工作了，我们一会儿会在编程步骤中测试这一点。）

把磁铁/开关底座放在灯底的合适位置，当我们把灯放在灯座上时，希望灯熄灭。把我们已经制作好的带有磁铁的LED灯条放在灯座的另一侧来测试。

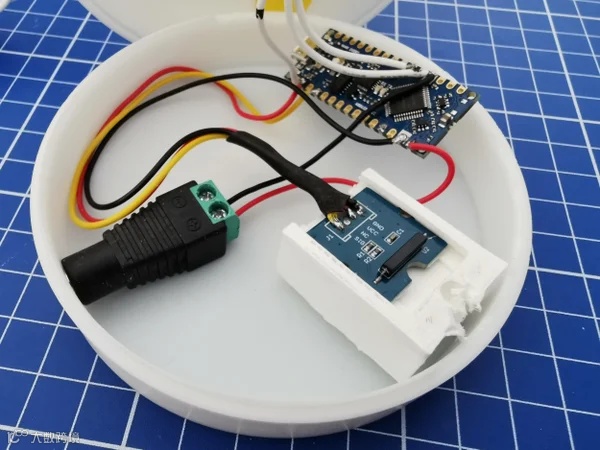

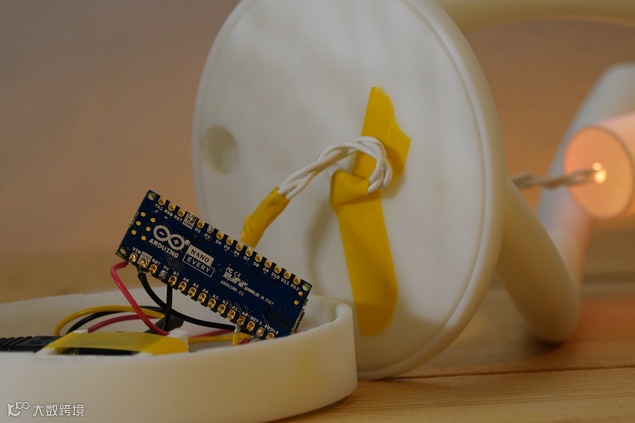

第5步：焊接Arduino

准备/材料

• 电烙铁
• 前面步骤中的零件
• Arduino Nano

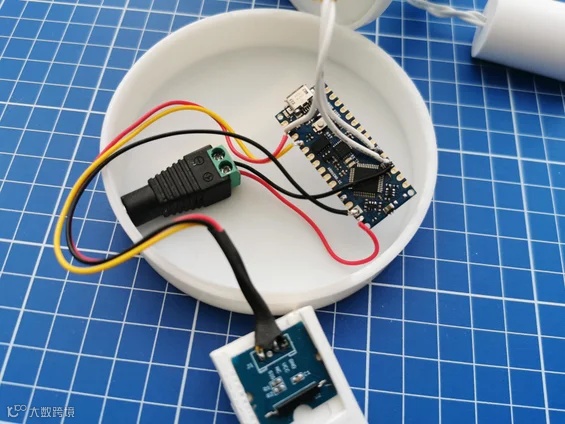

步骤

1、把2根电线连接到我们的VIN和电源插口的GND；

2、把LED灯条的线焊接到GND、V5和一个数字端口（D1-D12）；

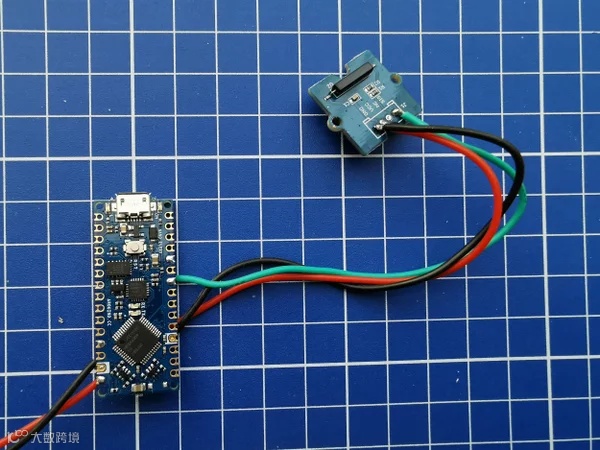

3、把磁性开关线焊接到GND、V5和一个数字端口上。

第6步：编程

这一步很简单。如果用的是和文中一样的部件，可以参考下面的代码。

准备/材料

• 电脑
• Arduino
• Micro USB线

步骤

1、下载Arduino IDE;

2、安装FastLed^[1]库（取决于你使用的LED）;

3、磁性开关代码^[2];

4、运行代码;

5、看看我们的磁性开关是否被触发。通过向后或向前滑动，对其进行相应的调整。

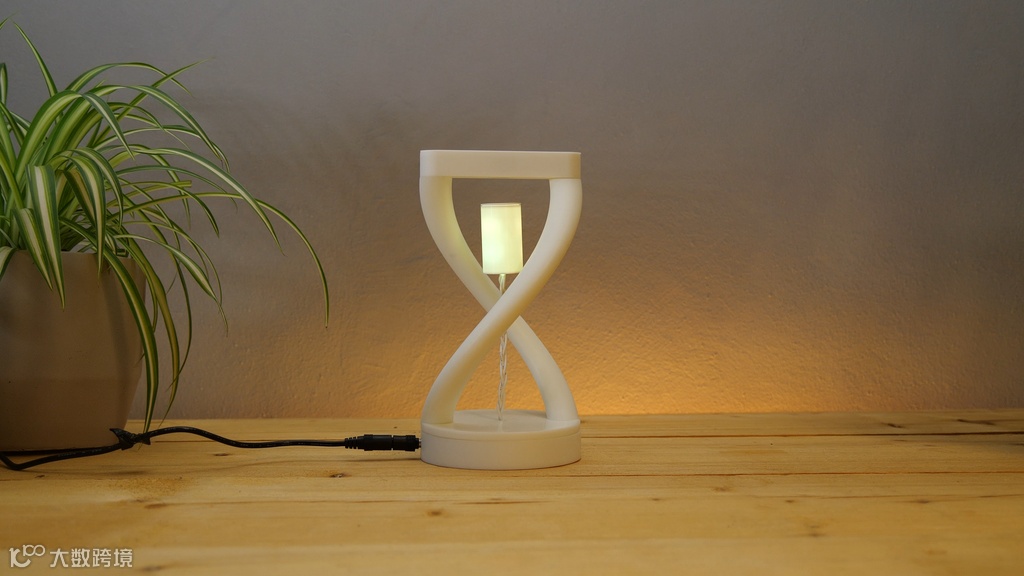

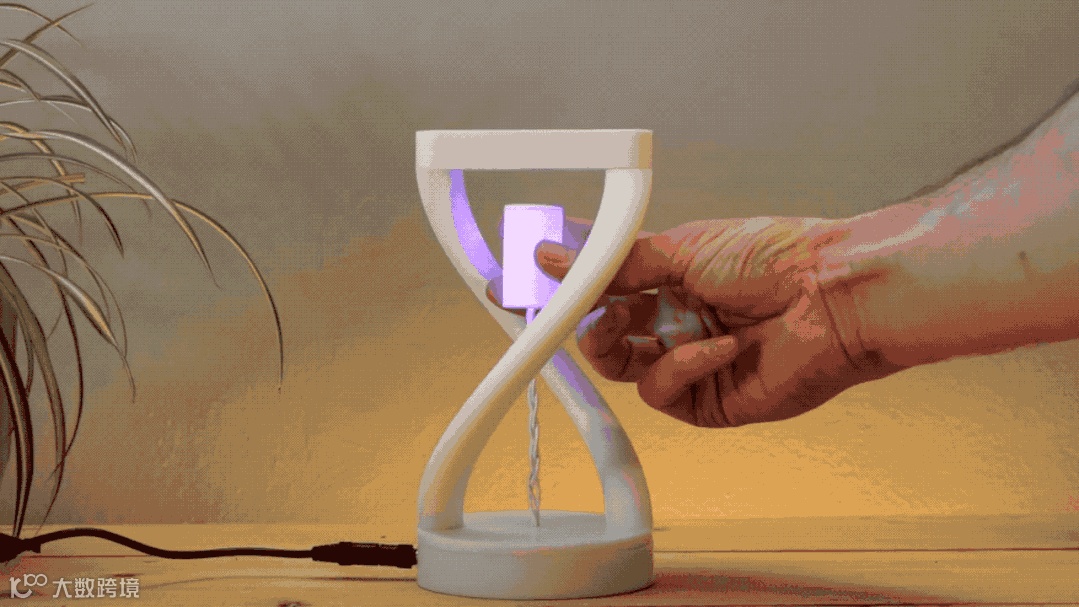

好了，项目完工！一盏磁悬浮、艺术感满满都灯就完成啦！

▼ 查看视频演示

DF硬件军火库

点击了解详情👆

大家有什么想法，欢迎在下方留言！

文中涉及的3D打印文件，可以点击阅读原文，到DF创客社区论坛免费下载！
