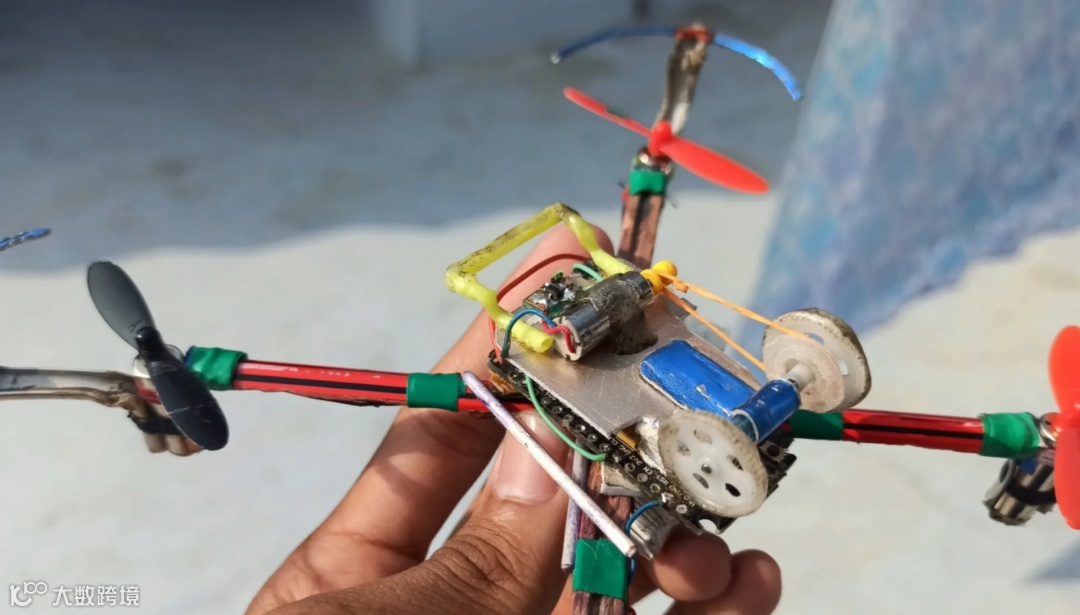

自制一个ESP8266无人机，还可以爬墙！

这篇项目将和大家分享如何制作ESP8266无人机（这个无人机可以爬墙）以及它是如何工作的。

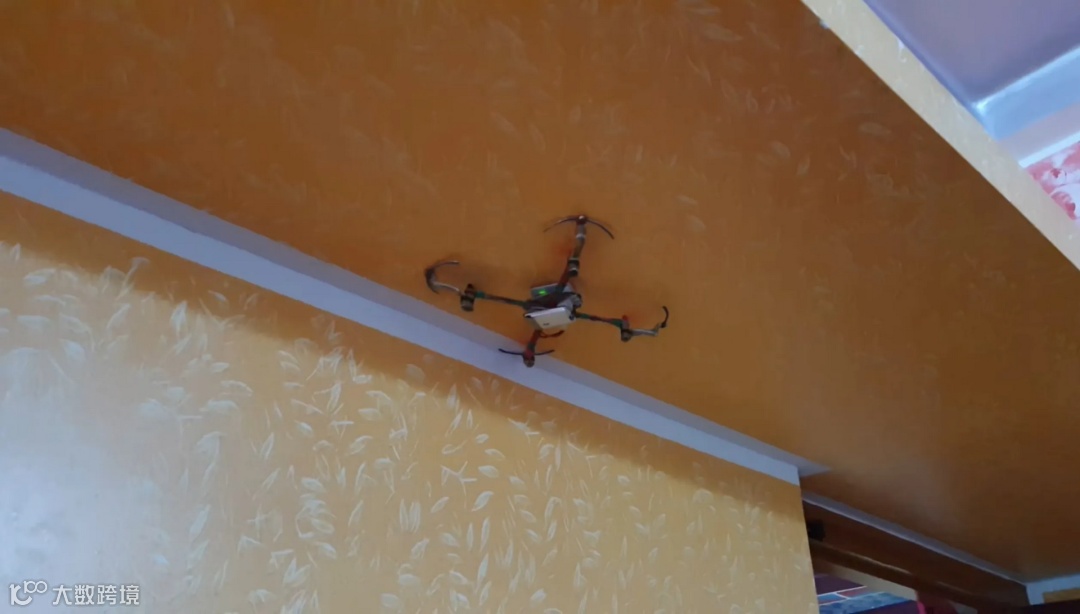

我们都知道无人机的功能是什么，就是能飞，如果告诉你这个无人机能爬到墙上或者像潜水艇一样进入水下，你会觉得有点神奇，作者表示，下面介绍的这个无人机就能做到！

文末有完整视频演示。

玩无人机需要一个飞行控制器，但我们没有太多的钱买飞行控制器，怎么办？我们可以自己做一个自己的飞行控制器。之前作者已经做了一个非常便宜的飞行控制器，使用了ESP8266，链接如下：https://www.diyprojectslab.com/esp8266-drone-controller

（让我们先来看看无人机的主要部件）

• ESP8266
• MPU6050 Acc/Gyro模块
• 有刷电机
• 螺旋桨
• 500 mAh lipo3.7v
• Si2302mosfet (5x)
• 铅笔

如果你是电子爱好者，你会发现下面列出的所有部件你都有 -:)

使用的工具

• 电烙铁

一架无人机需要有机架、电机、螺旋桨、电动马达、飞行控制器、电池组成。

飞行控制器

飞行控制器（又称FC）是飞机的大脑。它是一块电路板，上面有一系列的传感器，可以检测无人机的运动，以及用户的命令。如果你告诉它往前走，飞行控制器将调整后部电机的转速，使它往前走。

ESP8266模块

为了与无人机通信，我们需要蓝牙或WIFI连接，所以我们使用ESP8266 Wi-Fi模块，因为它有内置的Wi-Fi，我们可以使用它进行通信。

ESP8266开源、互动、可编程、低成本、简单、智能、最低成本的Wi-Fi硬件。

至于无人机的飞行范围。测试已经得到了范围大约是70米，使用三星手机充当WiFi热点和远程控制器。

MPU6050

MPU6050 IMU，一个低成本的设备，包含陀螺仪和加速计。

我们将使用MPU-6050和ESP8266模块来做一个无人机。

无铁芯电机

无铁芯电机是用于四旋翼飞机和无人机的微型电机，这些电机是无铁芯的，即在转子中没有金属芯，无铁芯电机可以在较小的负载下达到较高的转速。这些电机适用于微型无人机、四旋翼飞机或迷你项目。

螺旋桨

螺旋桨的目的是产生推力和扭矩以保持无人机飞行。

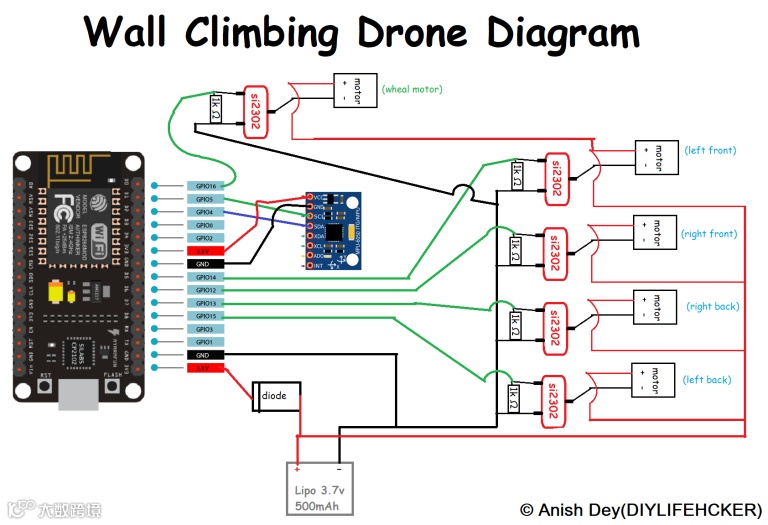

ESP8266无人机飞行控制器的原理图

基于ESP12e（ESP8266）的接收器控制模块示意图。

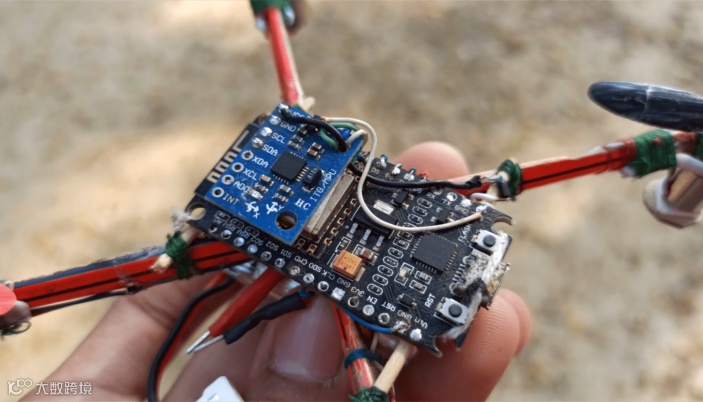

电路连接

按照上图中的原理图连接电路，注意每个部件的连接细节。

机架

机架提供了结构和刚度，它是所有部件的安装位置。

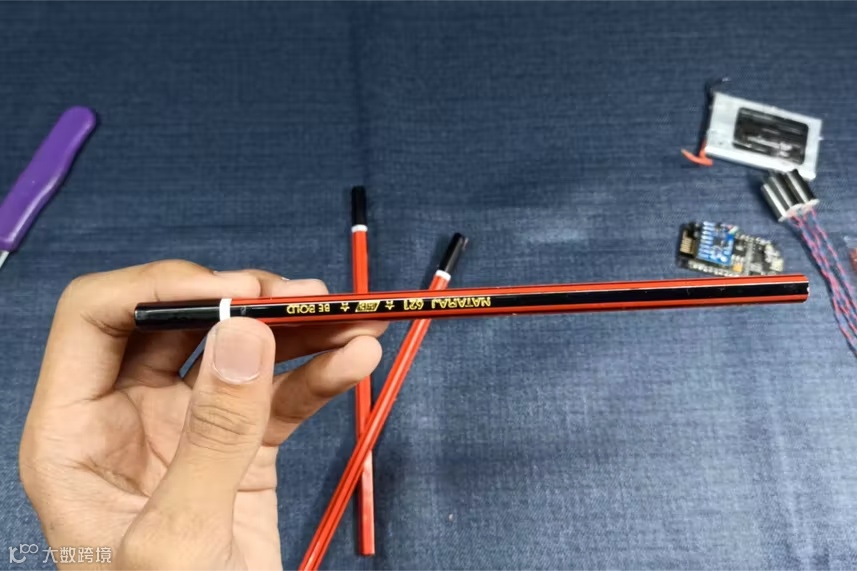

这里选择了木制的铅笔，然后给了它四轴飞行器的形状。

如果你有3D打印机，可以打印一个更好的机架。

组装无人机

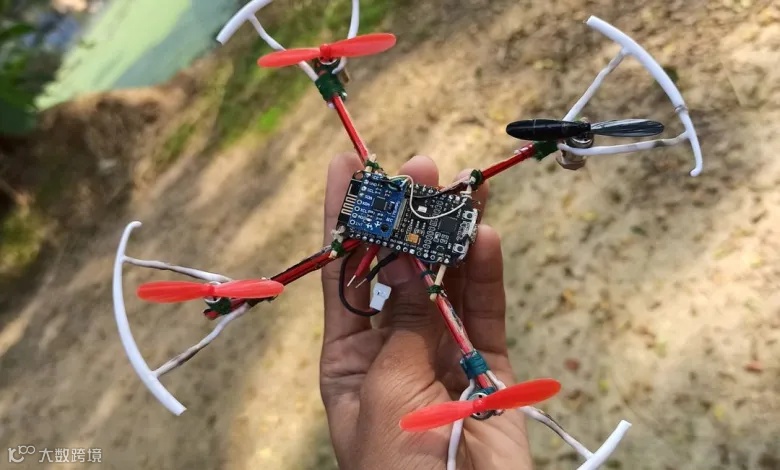

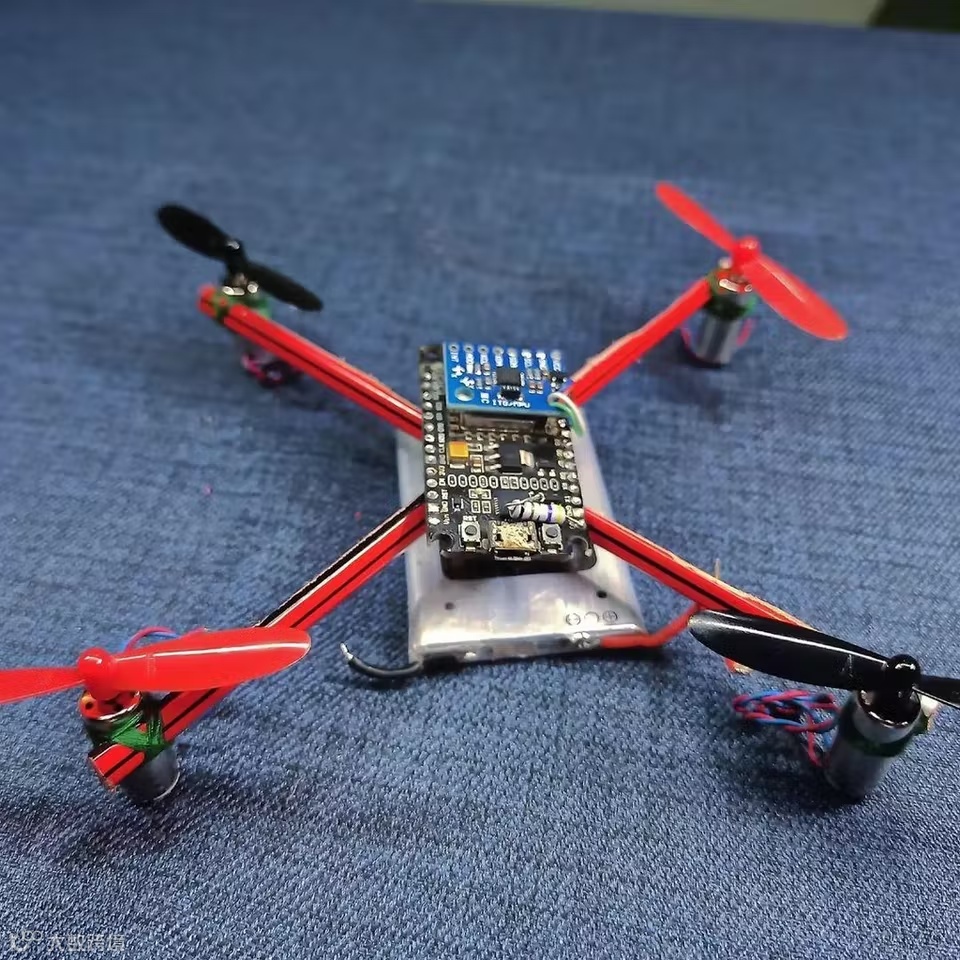

这边是用铅笔做的无人机框架，请看照片。

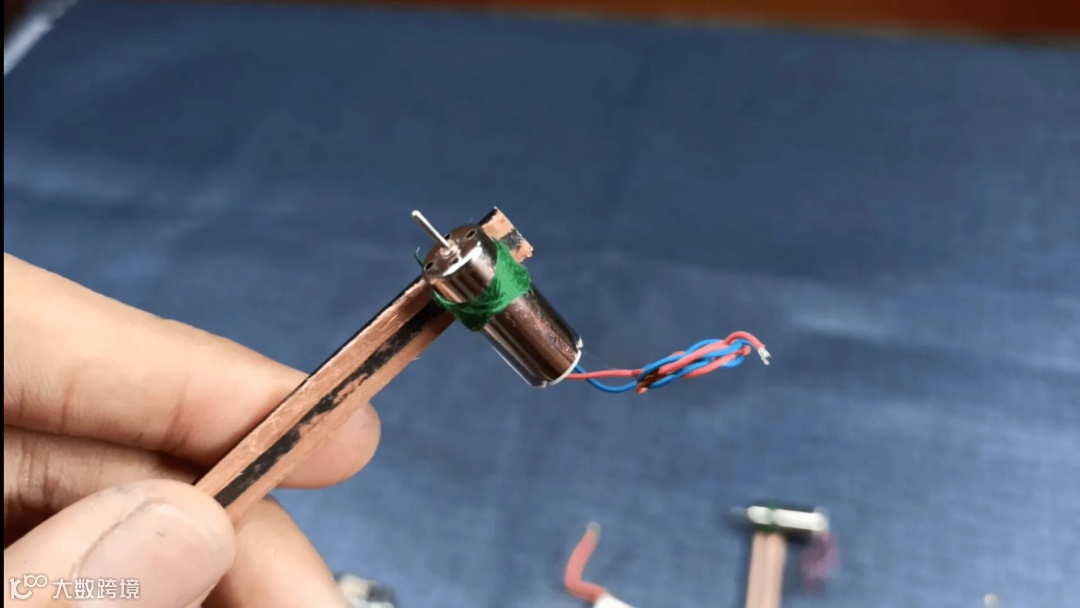

为了连接电机，我们需要把电机放在机架臂上。

安装所有电机

两个马达按顺时针方向旋转，两个马达按逆时针方向旋转（参考图），如果一个马达没有按正确的方向旋转，只需切换一下马达的极性。

• 检查电池和电压
• 检查所有的螺旋桨是否连接紧密
• 检查所有的马达固定装置

飞行后一定要记得拔掉电池，在飞行前再装上电池。

软件部分

建议使用Arduino IDE：如果你想编辑（即WiFi网络的SSID和密码 - Android热点）

• 安装Arduino IDE
• 安装ESP8266板
• 安装ESP8266WiFi.h库

复制代码并在代码中修改自己的WIFI SSID和密码（代码可以在文末打包下载）：

#include<Wire.h>
#include <ESP8266WiFi.h>
#include <WiFiUdp.h>
代码太长了，为了方便阅读就不贴上了，可以在文末下载

以上的Drone_FInal.ino文件，可以在文末打包下载。

打开Arduino IDE，从Drone_FInal.ino中复制代码 并将其粘贴到Arduino IDE中。

通过编辑以下两行，在代码中编辑你的网络的SSID和密码。

WiFi.begin("Diyprojectslab", "romeooo"); //ssid or pass

• 在Arduino IDE中，进入"工具">"开发板">选择"NODEMCU 1.0（ESP - 12E模块）"
• 转到工具，选择端口
• 从上面的代码中改变WI-FI名称和密码
• 现在点击上传按钮，上传上面的代码
• 如果一切顺利，可以看到ESP8266上的蓝色LED每隔一秒就开始闪烁。

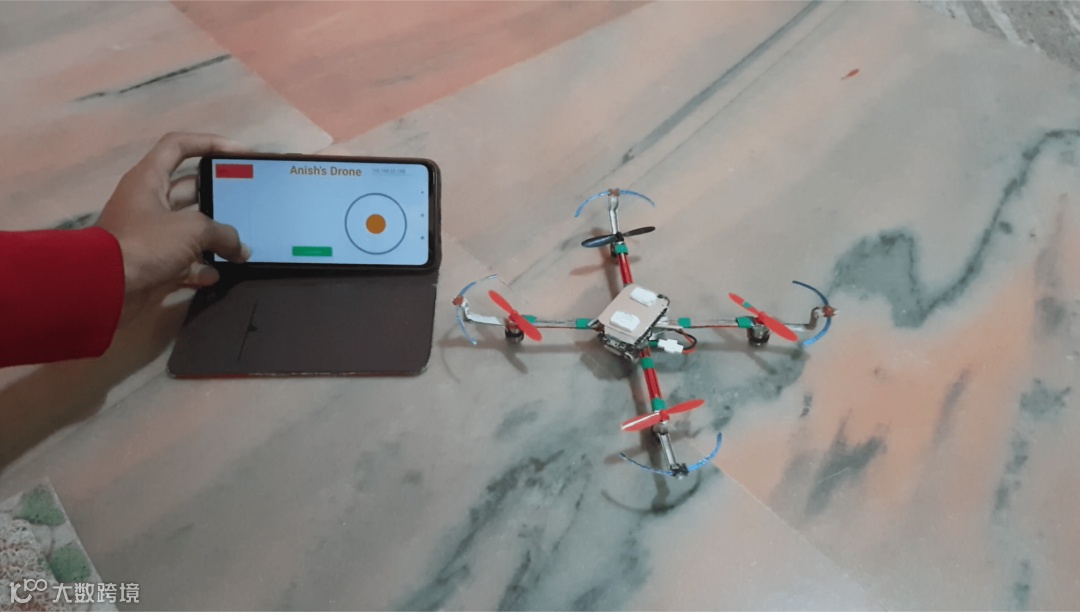

安卓APP设置和 ESP8266无人机测试

你只需要下载本步骤所附的App文件到你的安卓手机上。（可以在文末打包下载）

这个安卓应用是使用Processing for Android App开发的。

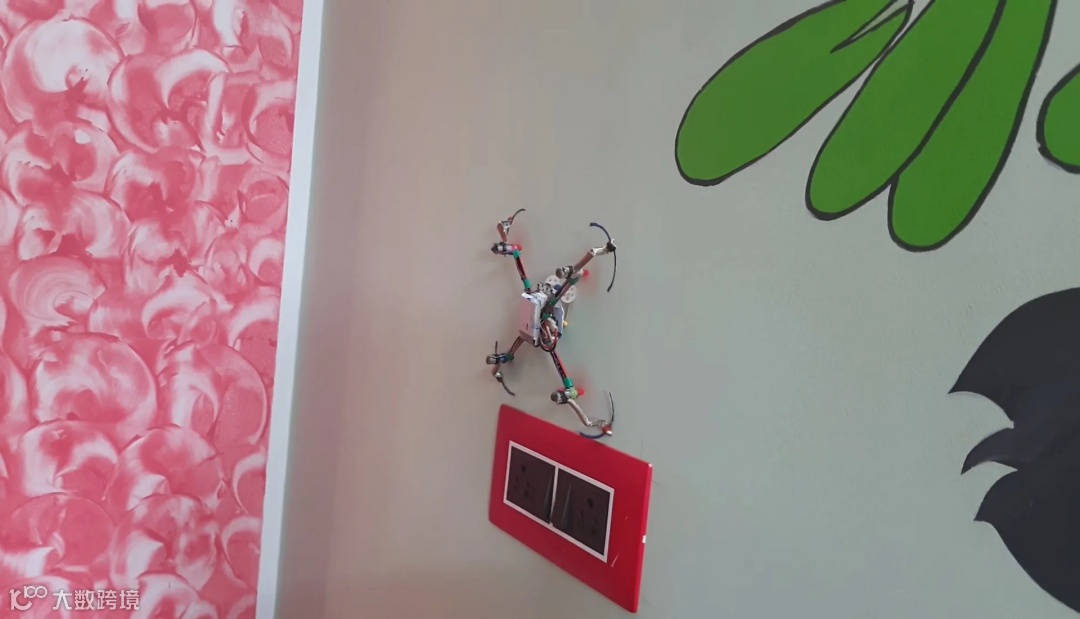

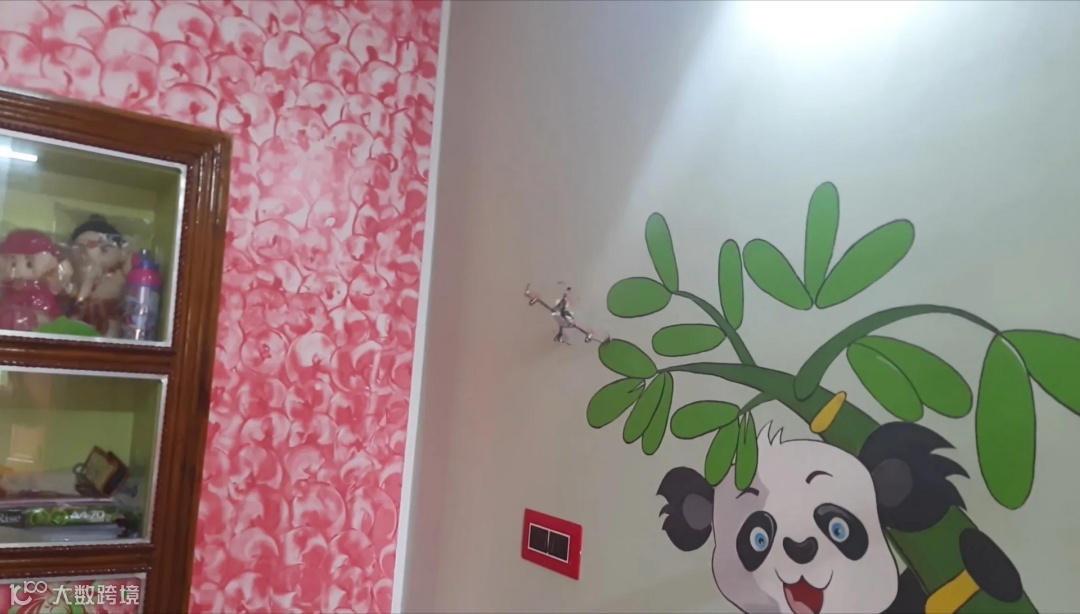

一个基于NodeMCU飞行控制器和安卓应用控制的爬墙项目。完整的细节和解释视频。

我相信，你会爱上它。

原文链接：https://www.diyprojectslab.com/make-esp8266-drone-wallclimb-drone/

项目作者: projectslab

译文首发于：DF创客社区

点击了解详情👆

大家有什么想说的或者是对文章翻译的指正，欢迎在下方留言！

项目中涉及的所有资料，可以选择以下方式下载：

1、可以在点击“阅读原文”到社区论坛下载！

2、可以在公众号后台回复“ESP8266无人机”获得下载文件！

（注：往期项目，如果链接失效，也可以到我们社区论坛mc.dfrobot.com.cn搜索相关项目名称，进行免费下载）

 手表系列回顾

▼ 开源DIY墨水屏手表！外观可盐可甜，无线蓝牙计步闹钟一应俱全！

点击阅读👆

▼ IO Watch: Arduino UNO 制造的可编程手表

点击阅读👆

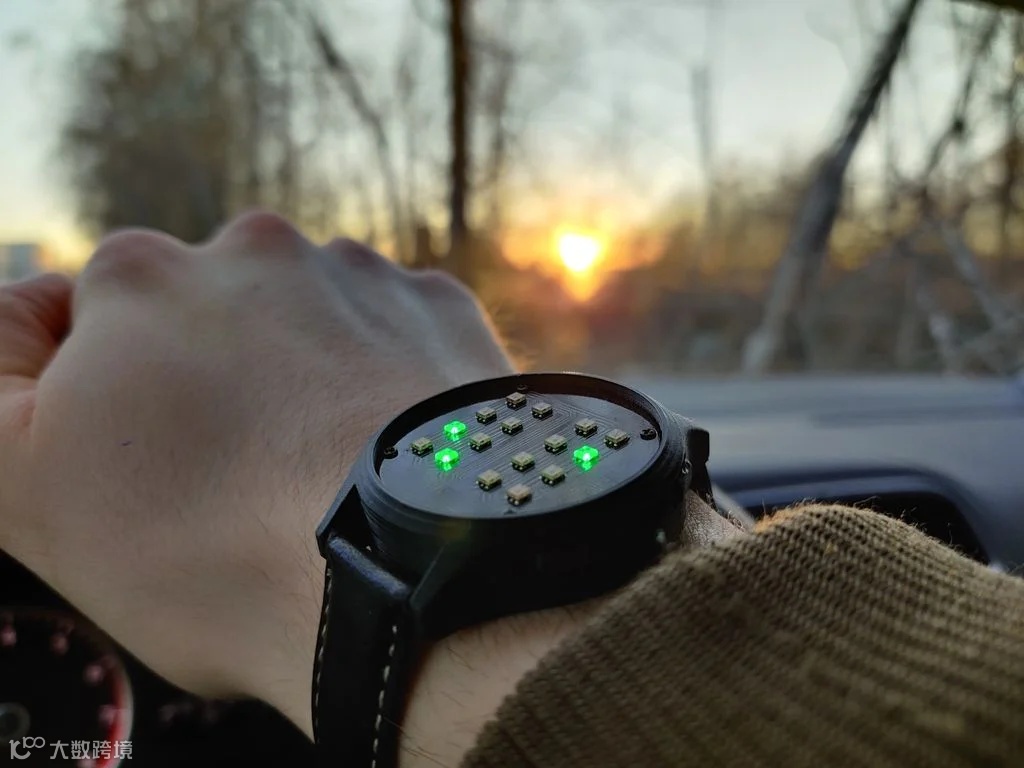

▼ DIY一款既实用又时尚的二进制手表
