DIY 一个苹果风的ESP32-S3智能手表

前两周，苹果又推出了新款Apple Watch Series 8，和7代相比，多了全新的体温感测功能和车祸检测功能，新设了一个低功耗模式，除此之外，并没有什么大的不同。

这周给大家带来一个ESP32-S3的开源智能手表项目，外观尽可能模仿苹果风格，具有1.7英寸显示屏，带WiFi、蓝牙、RTC、陀螺仪和振动。

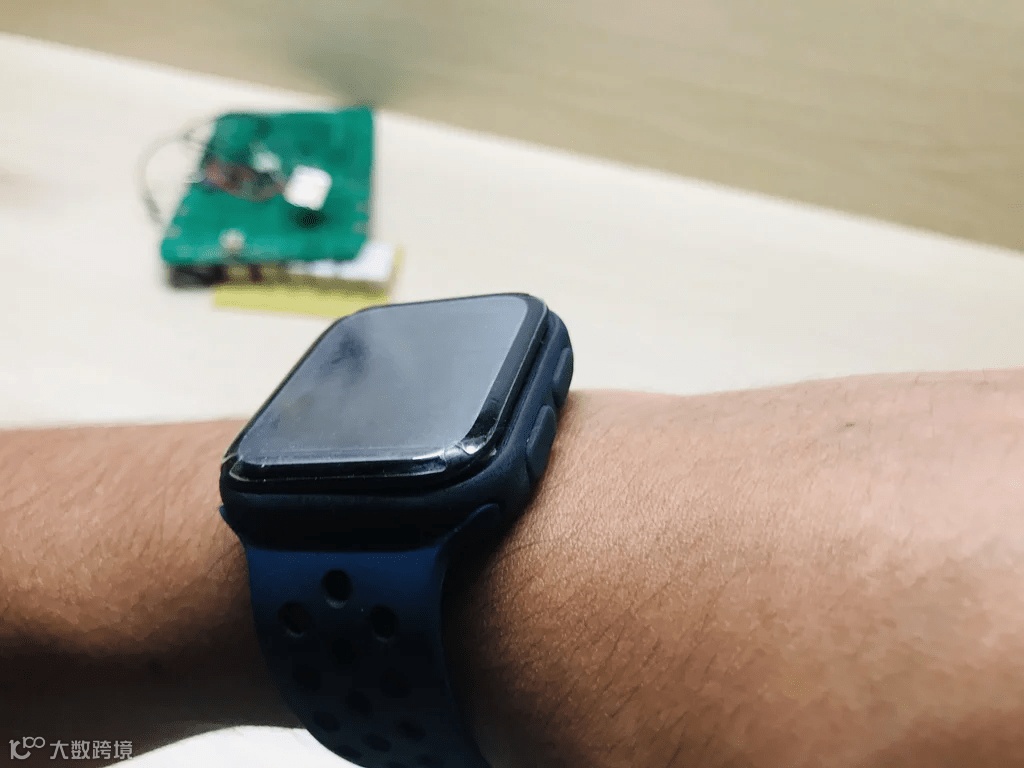

同样和Apple Watch一样，支持更换各种表带。

主要特点：

• 支持WiFi和蓝牙
• 1.7英寸IPS液晶显示屏，在日光下足够明亮（非触摸）
• 表壳尺寸为44毫米，适合大多数手腕尺寸（Apple Watch为41/45毫米）

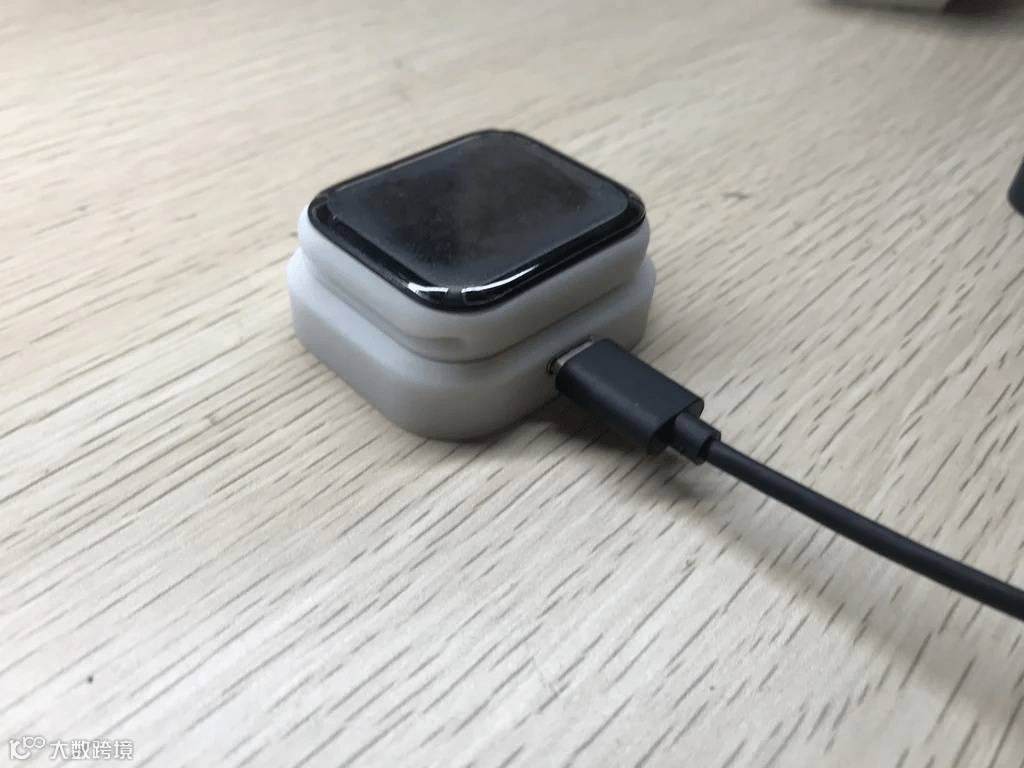

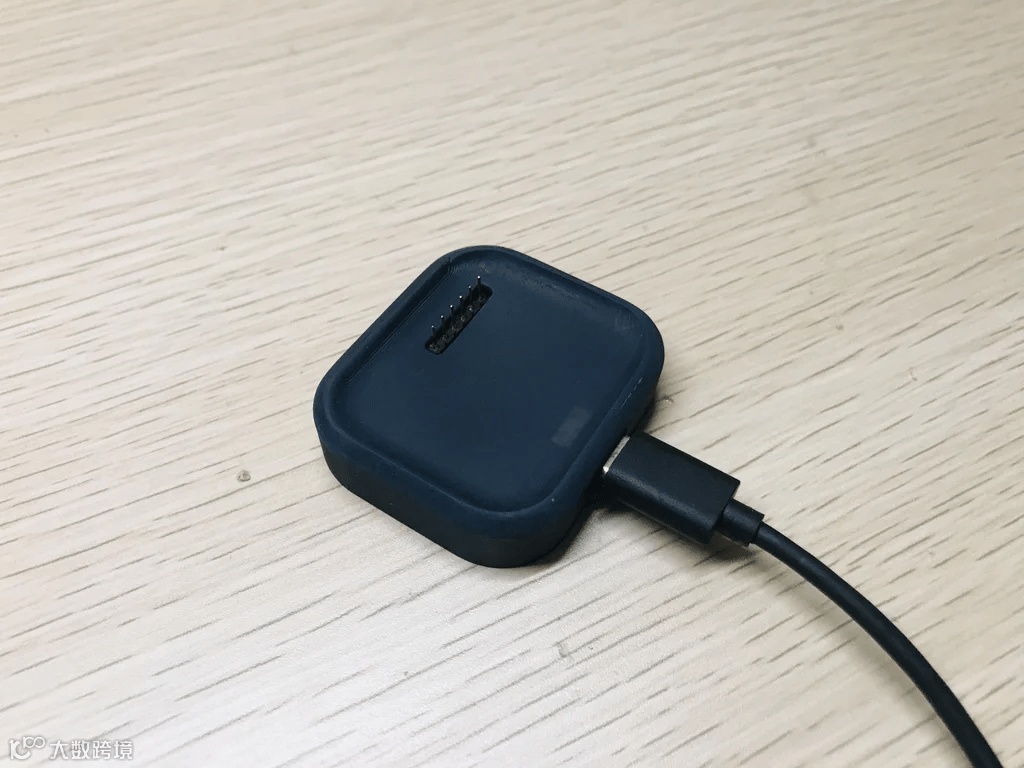

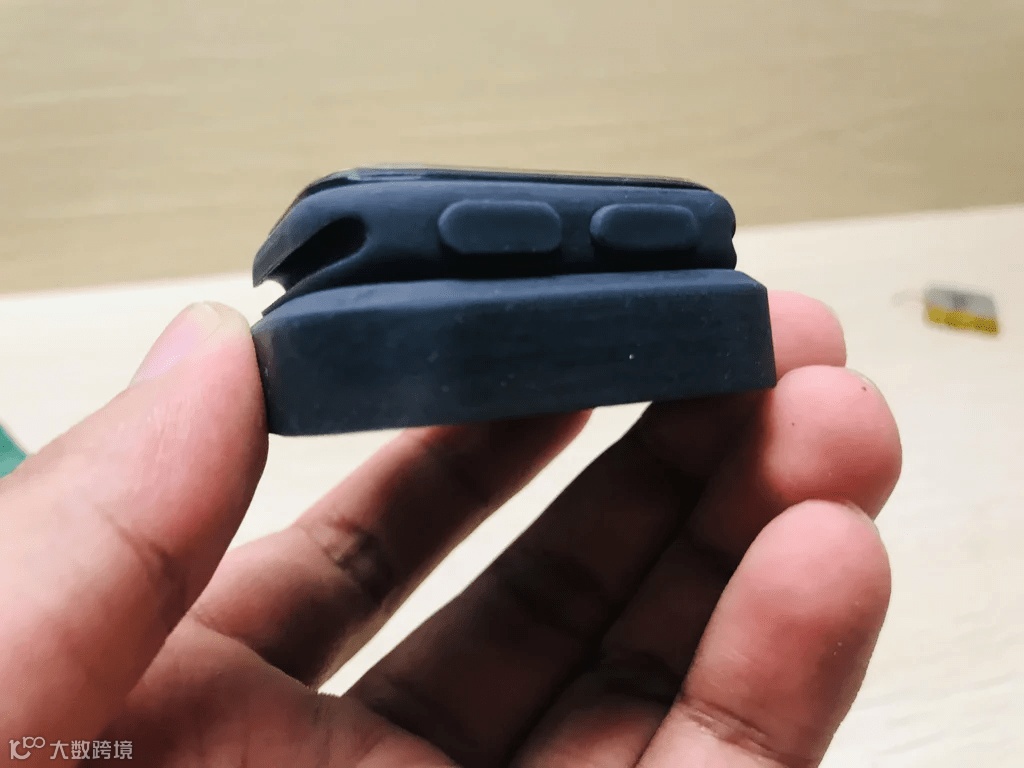

• 带有帮助给手表充电和编程的底座，很方便
• 有低功率模式，帮助手表持续使用几天

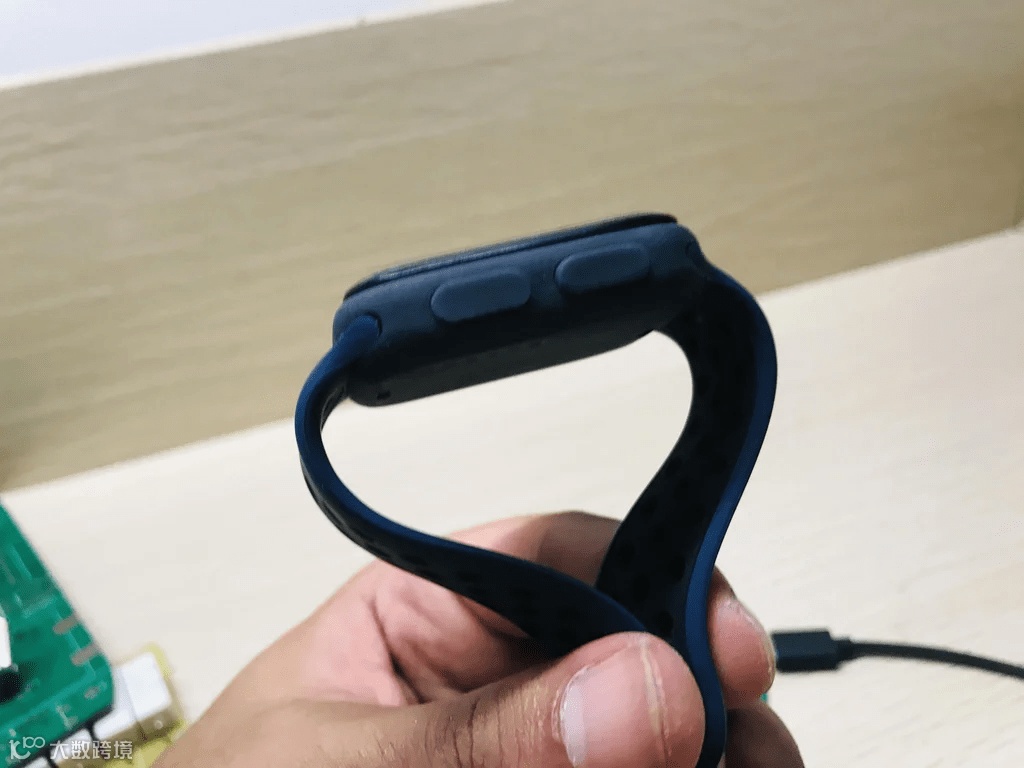

• 2个硬件按钮，都可以在固件中定制
• 通知振动功能
• 支持更换表带
• 耐刮擦的前玻璃
• 带有串行和电源的6针对接连接器
• 易于设置和修改软件
• 使用手机或PC通过OTA更新软件。

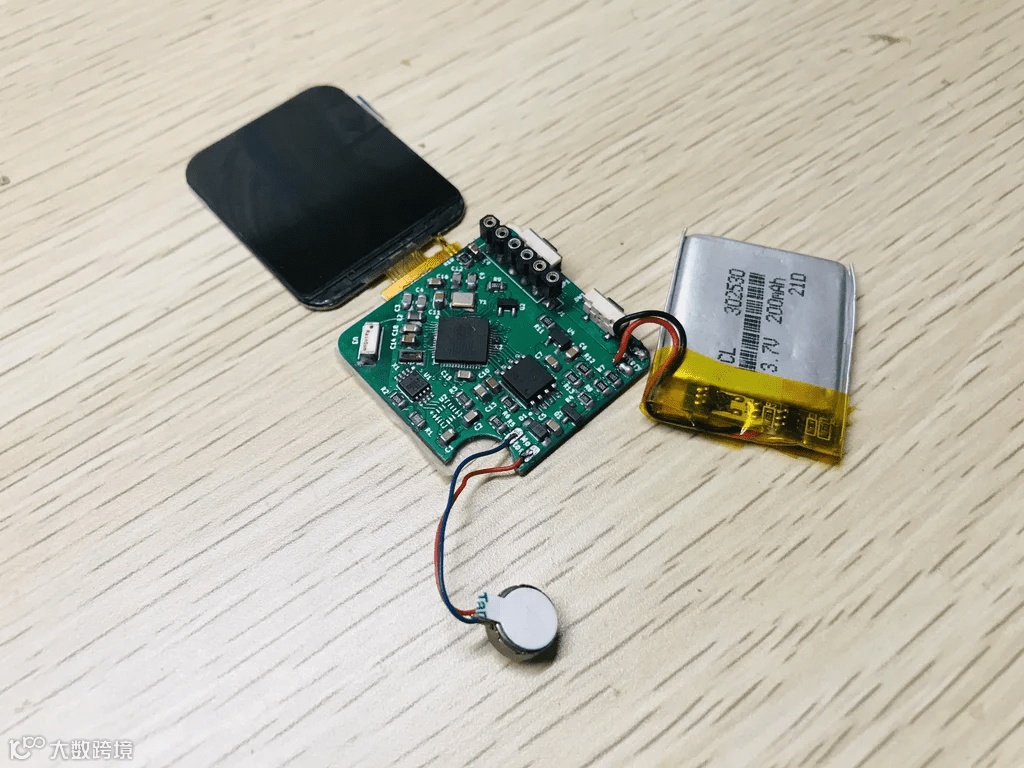

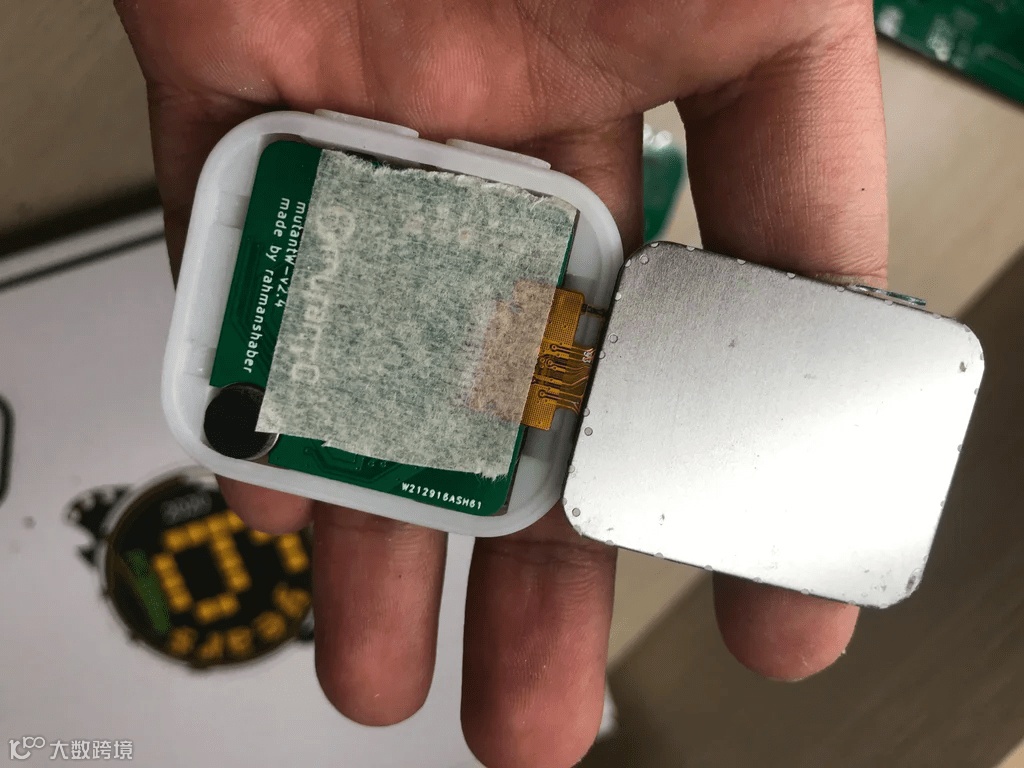

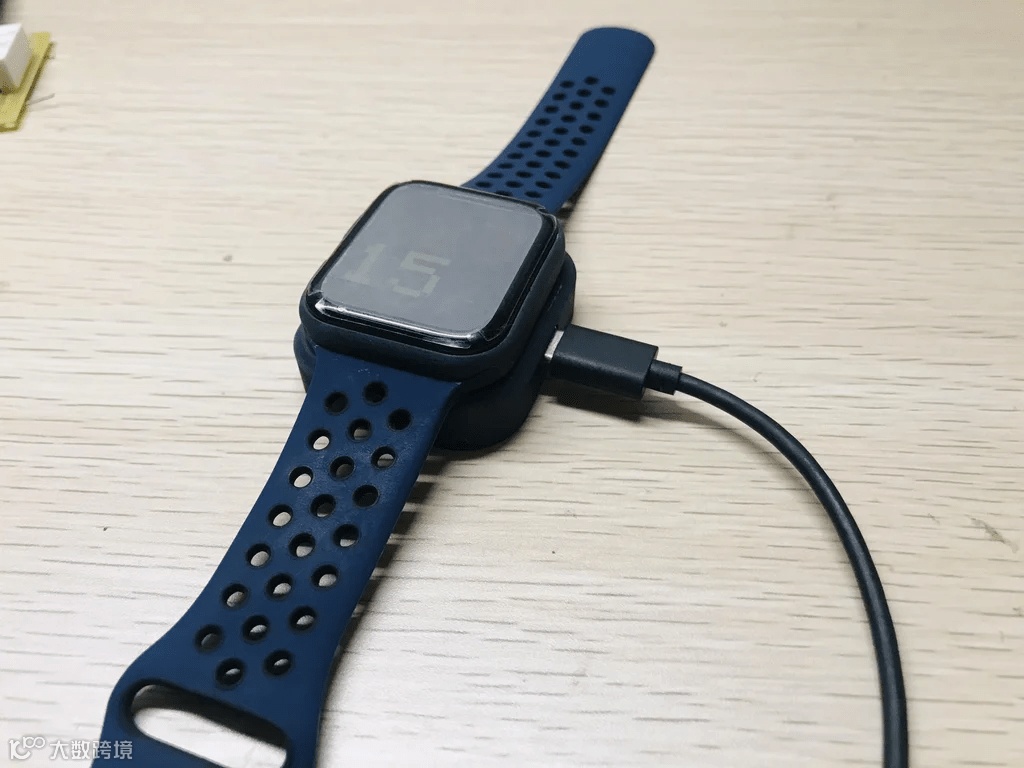

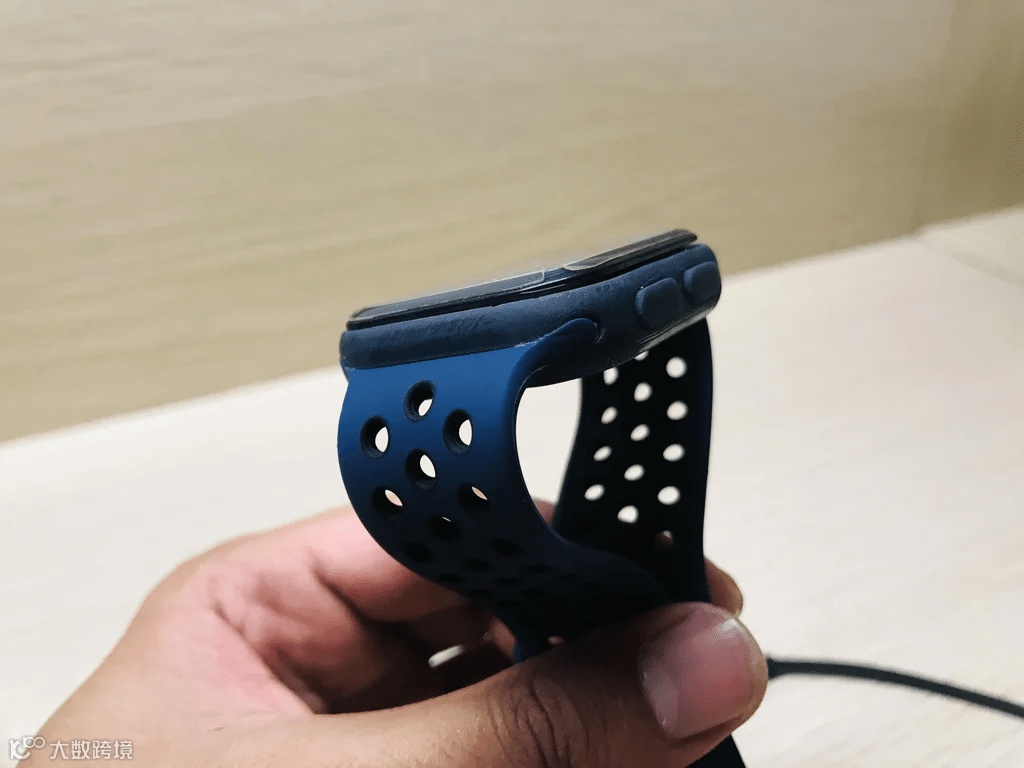

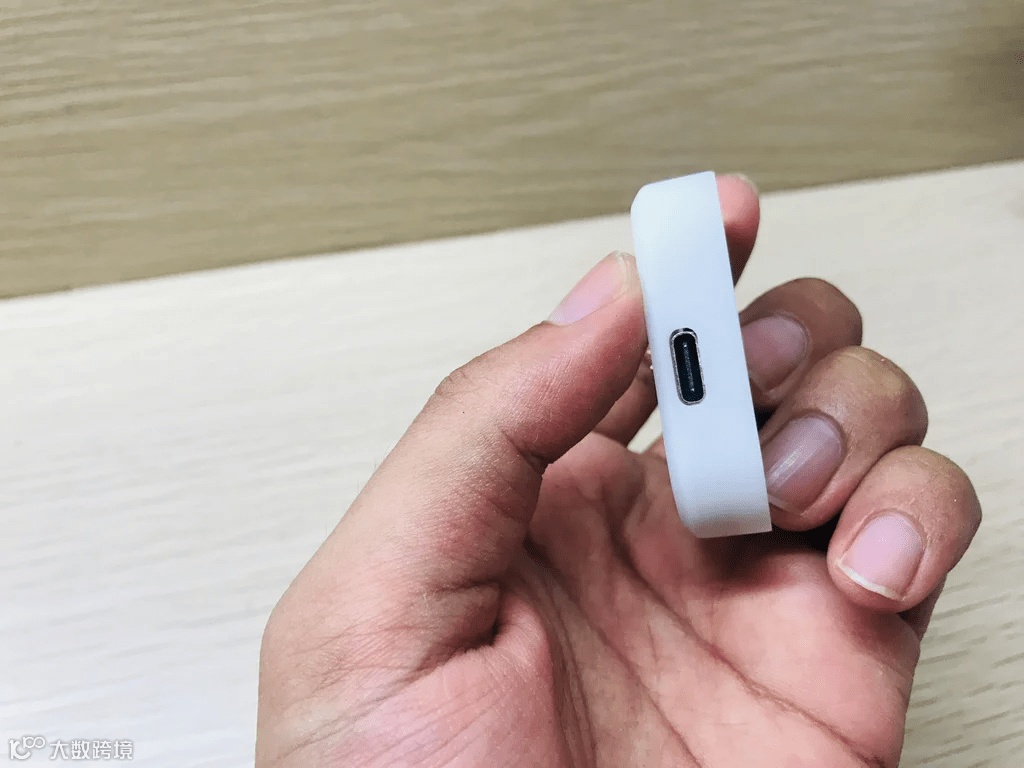

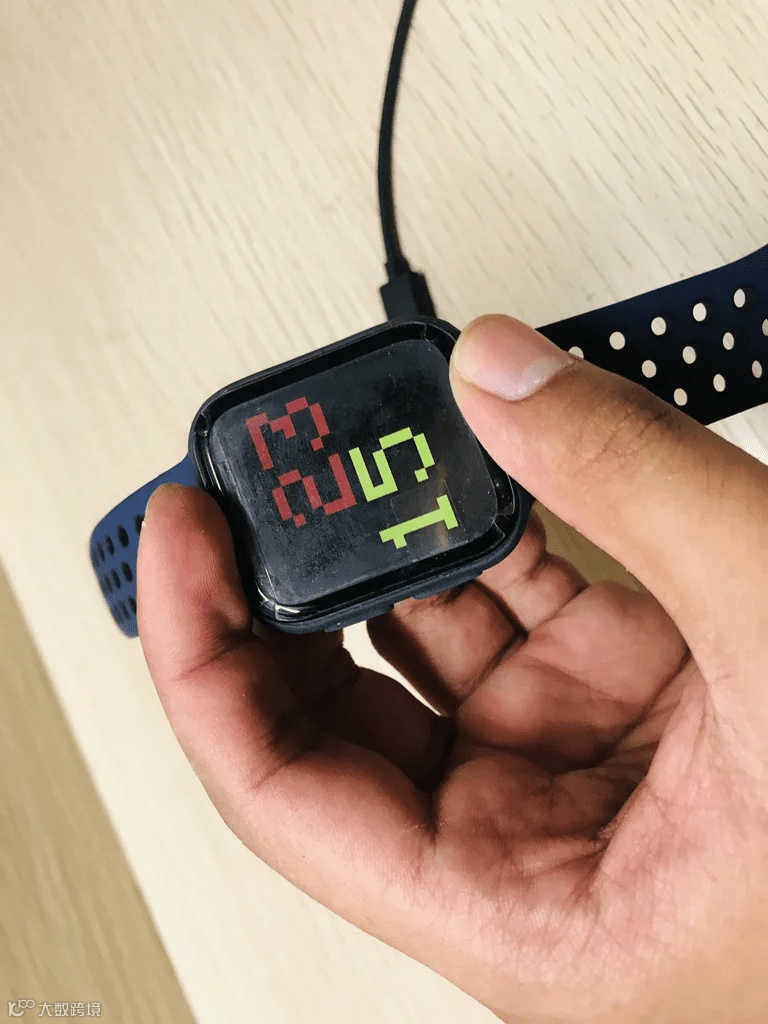

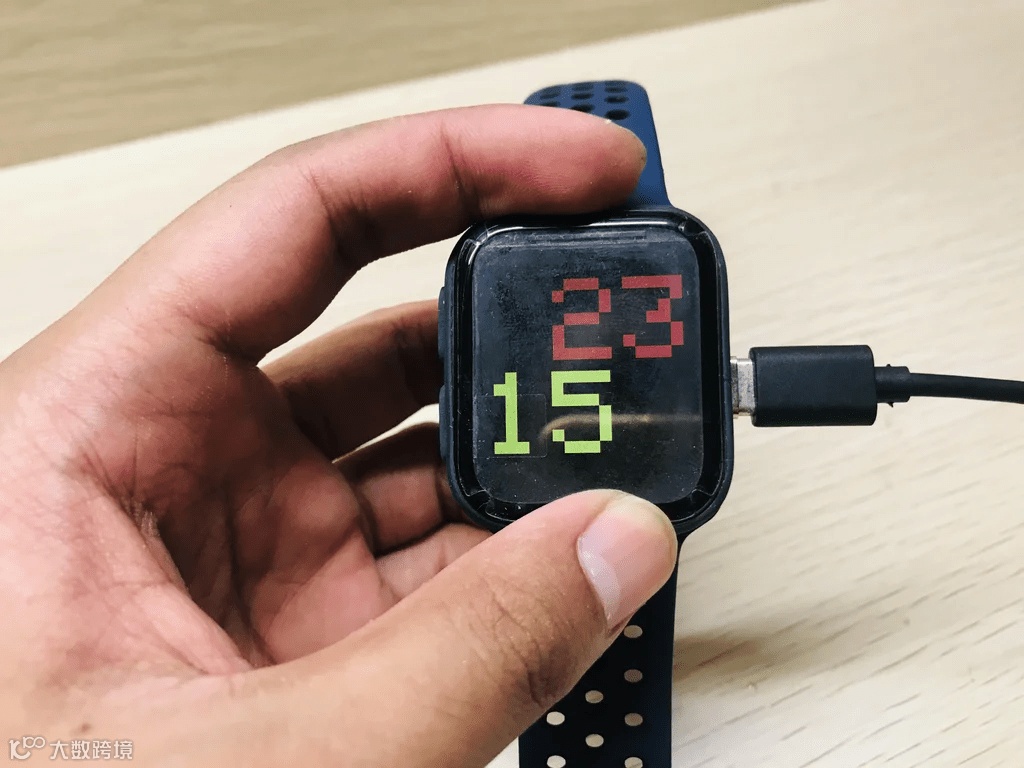

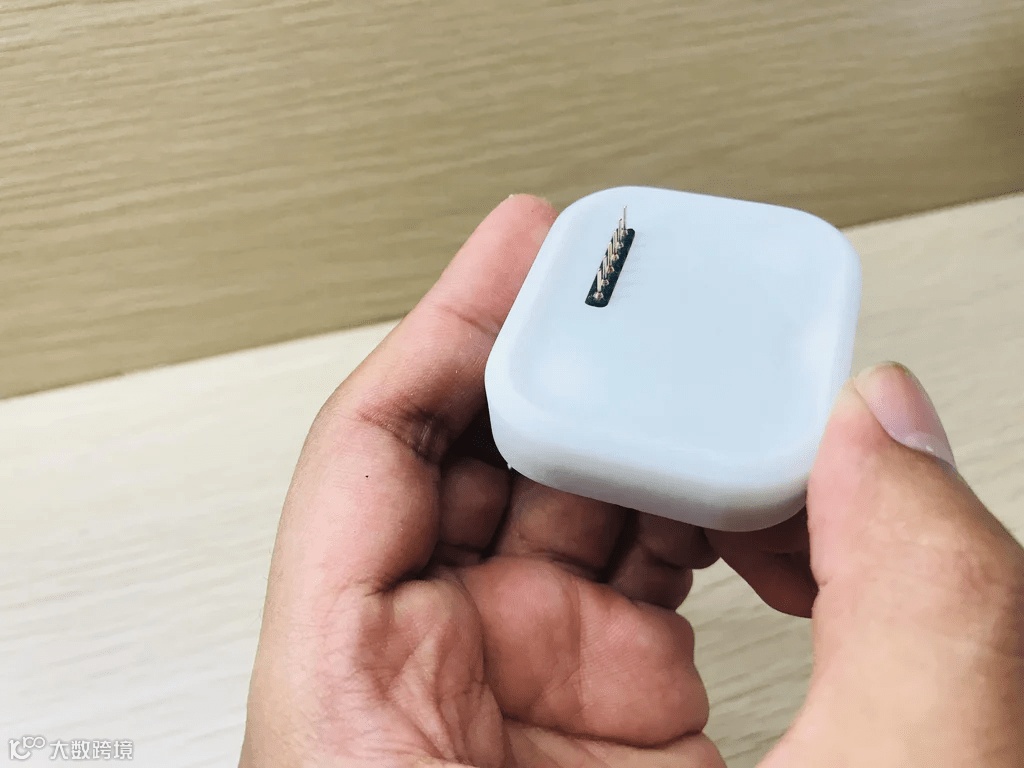

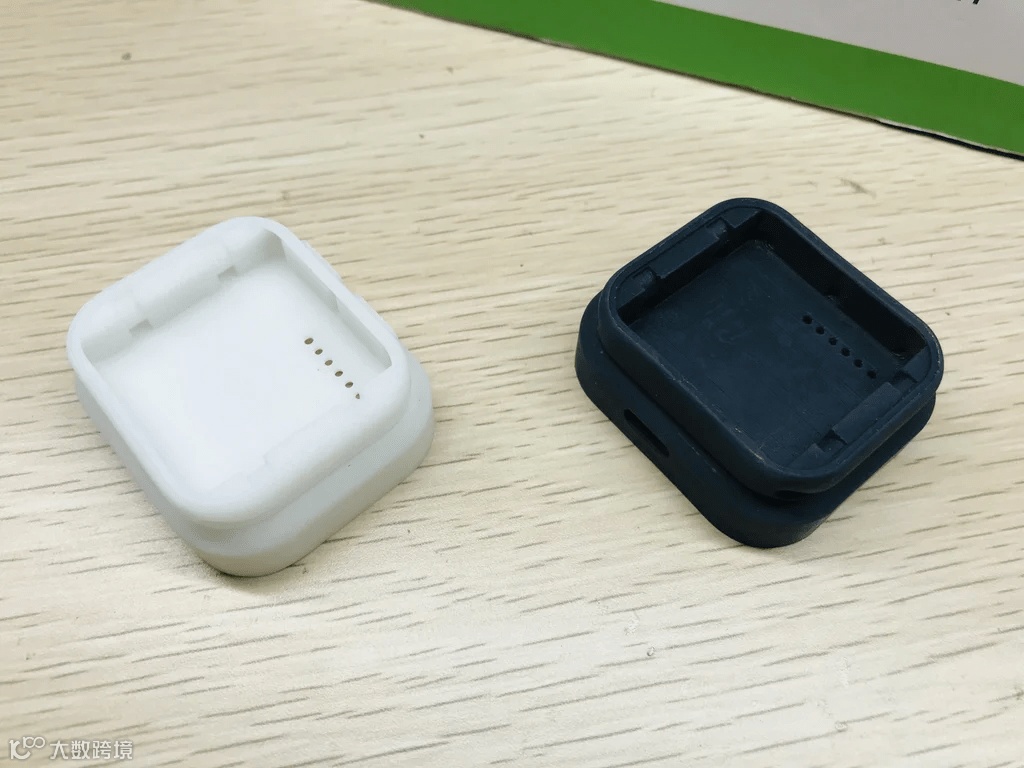

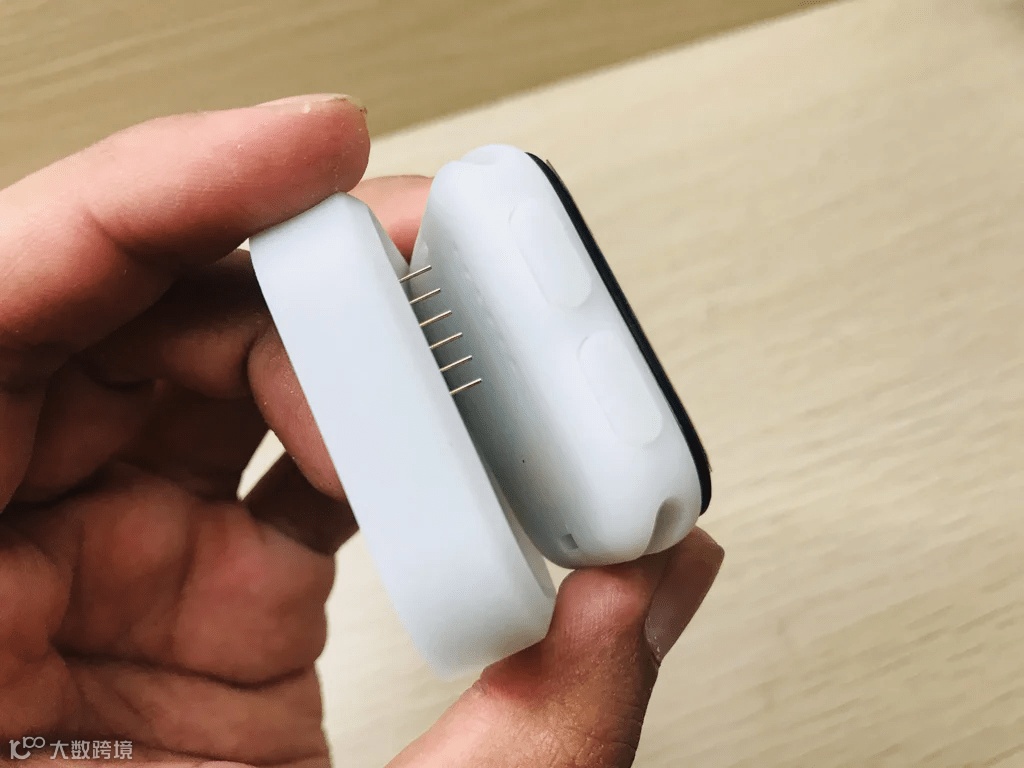

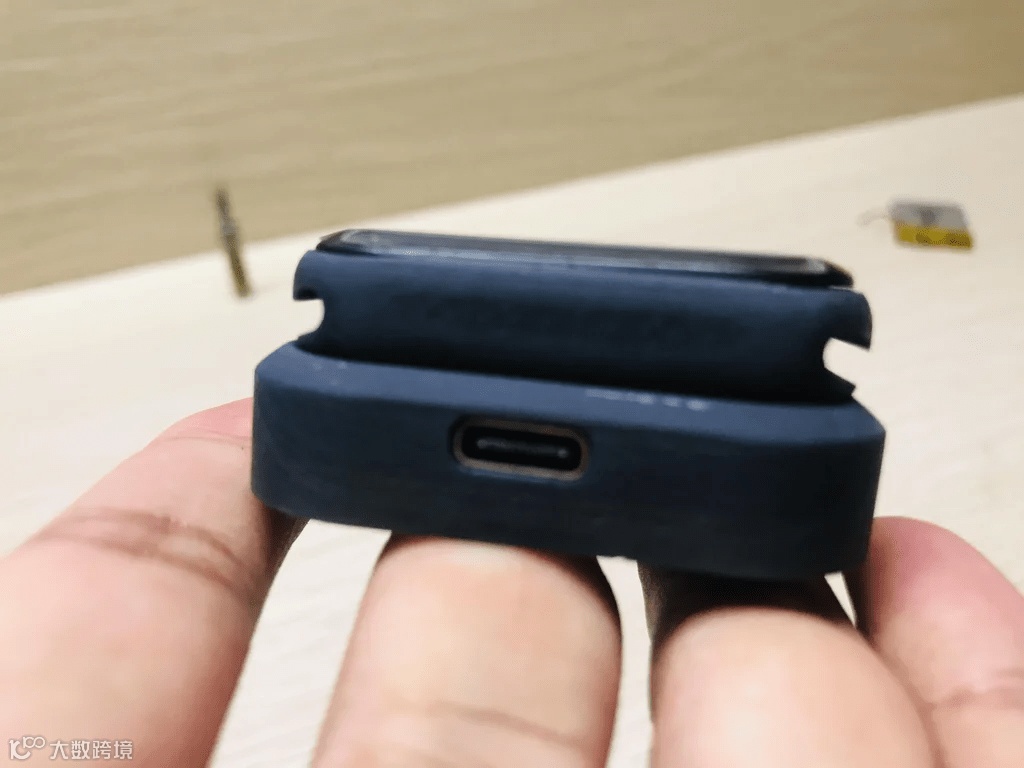

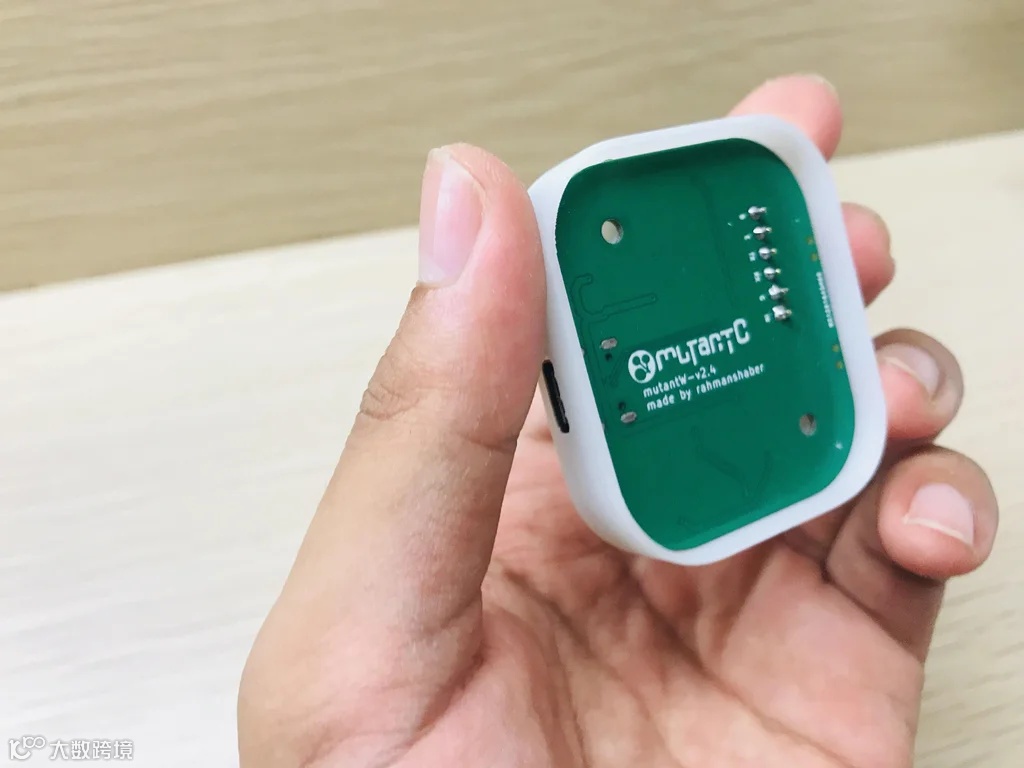

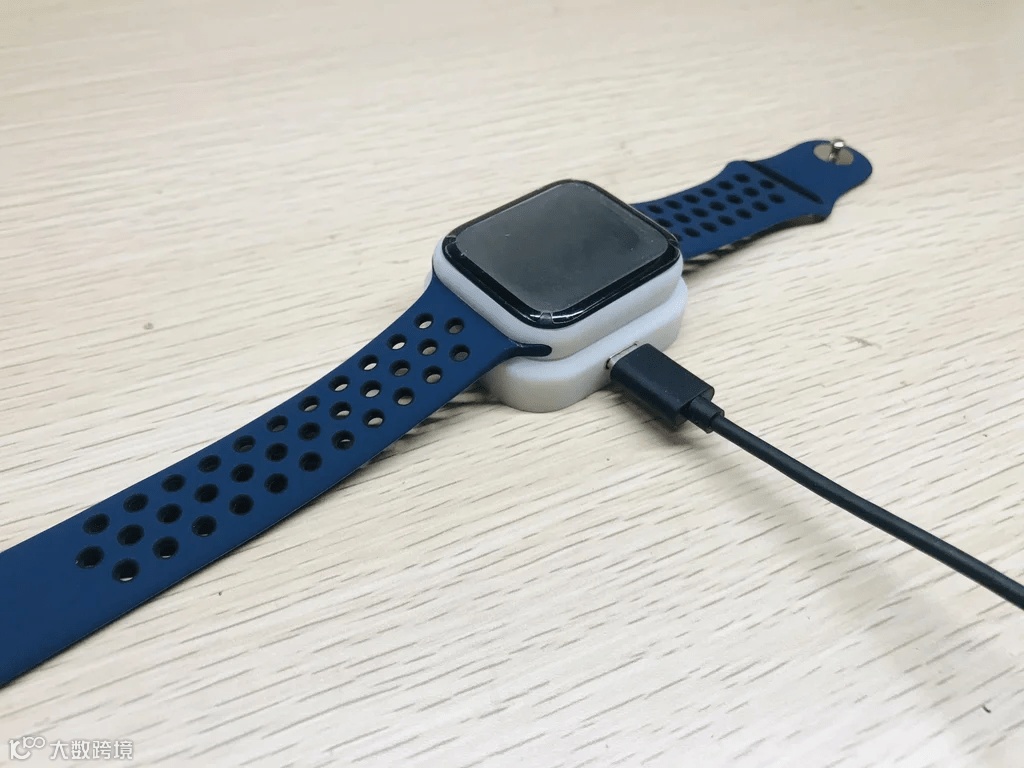

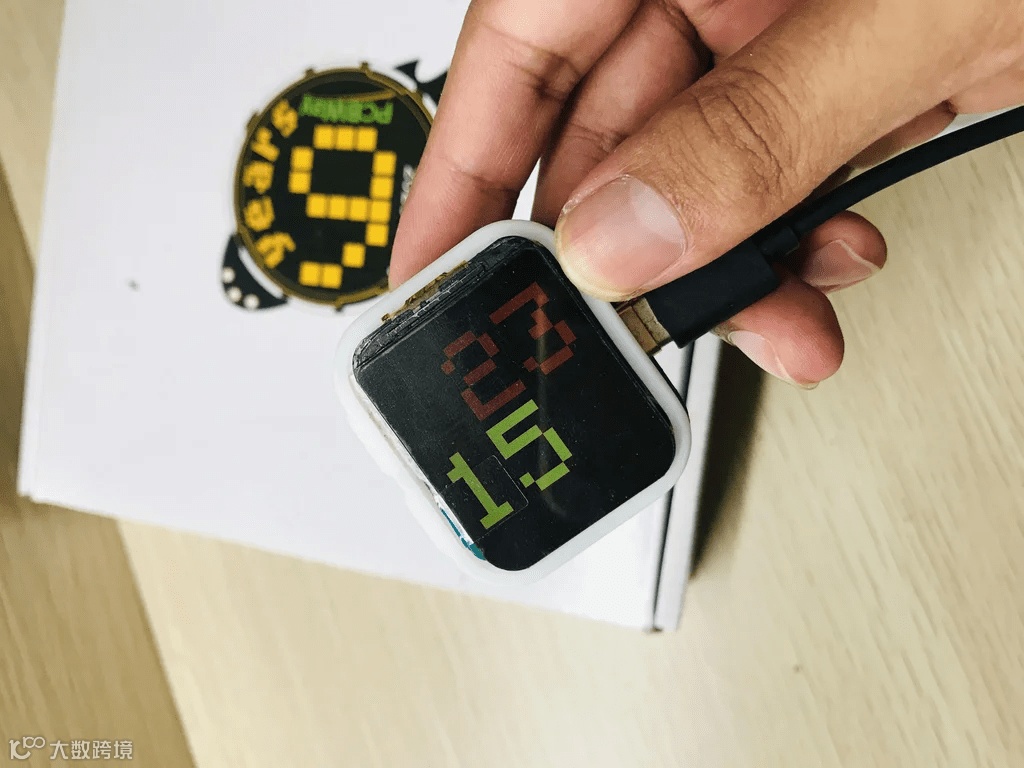

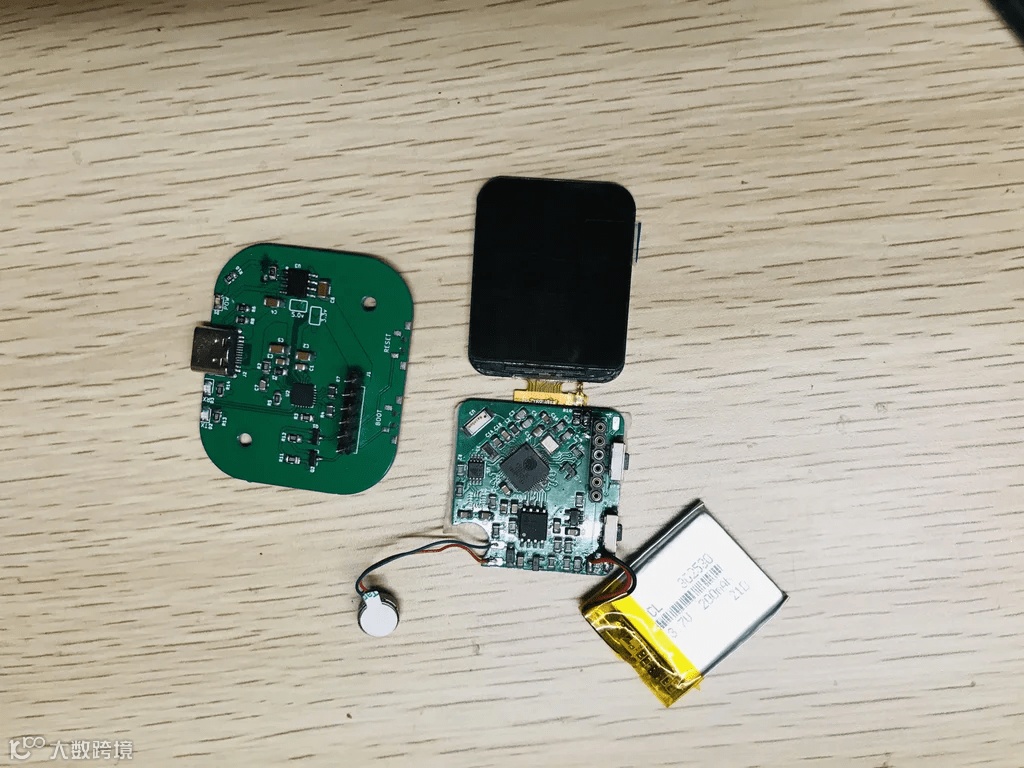

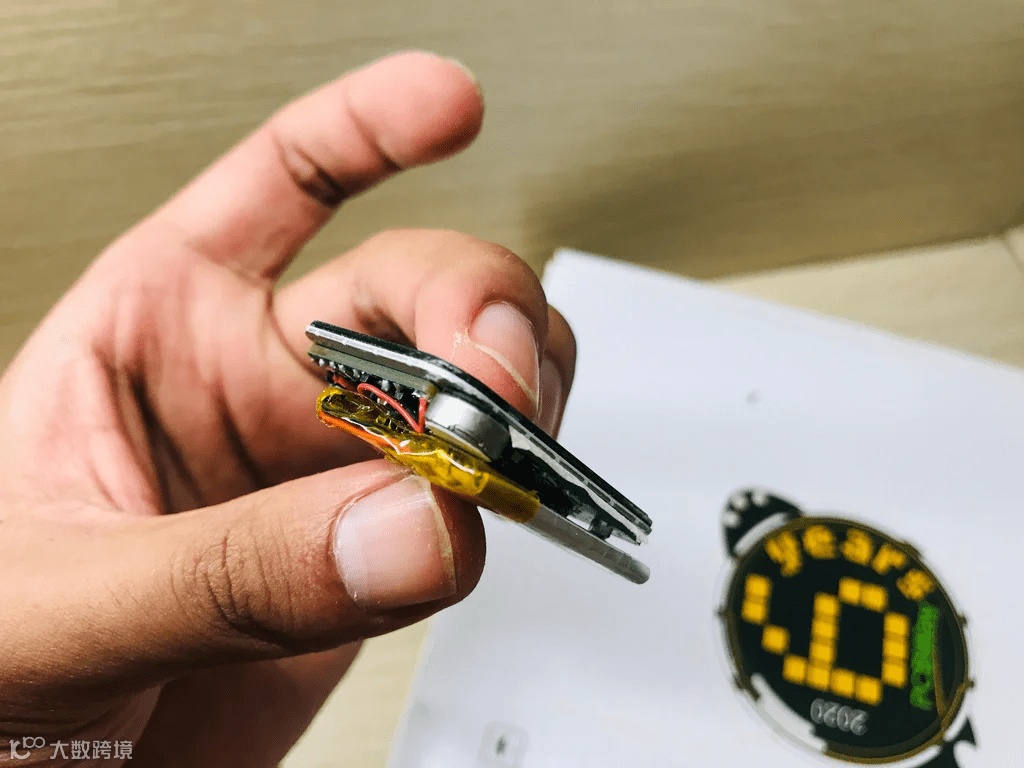

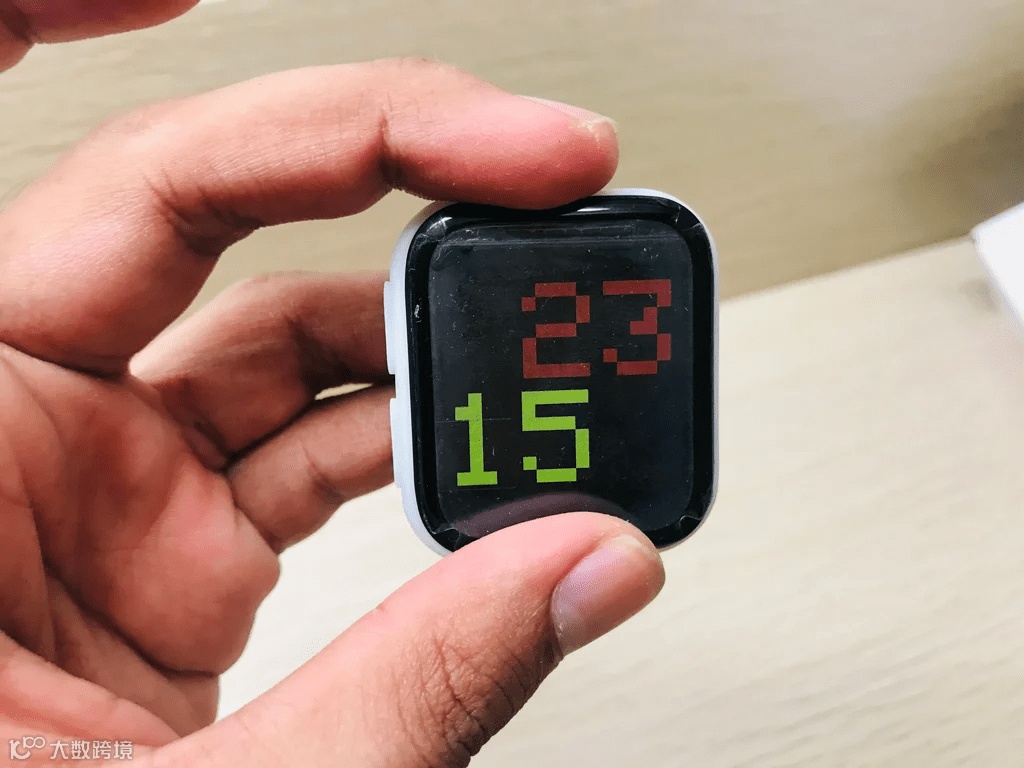

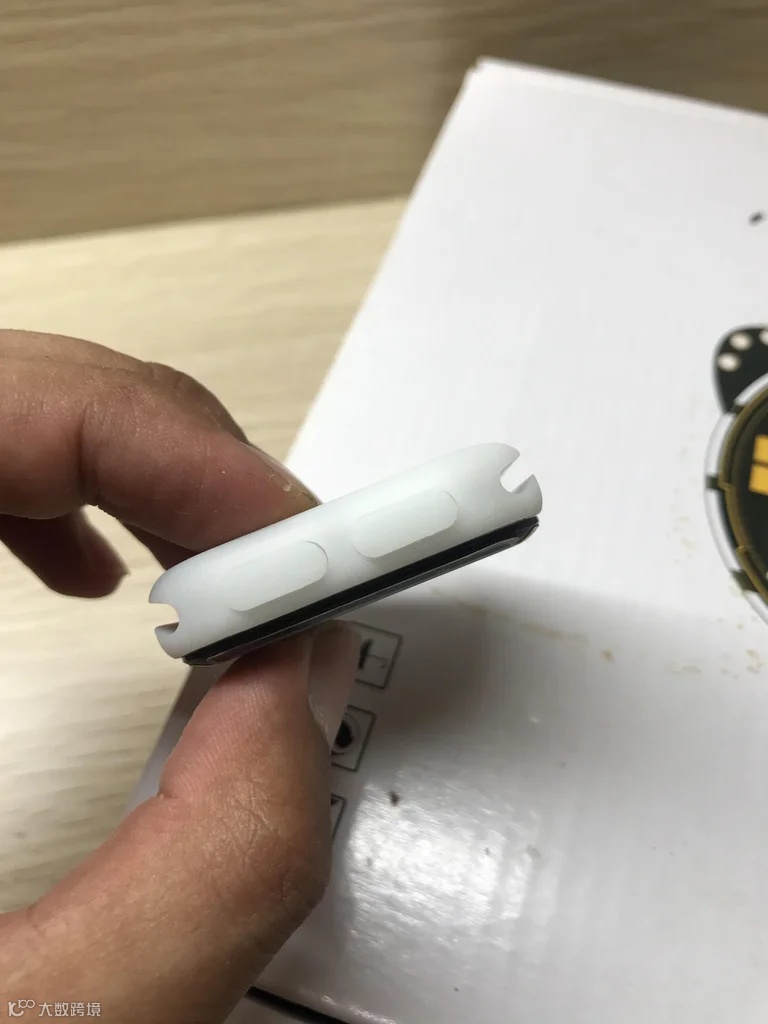

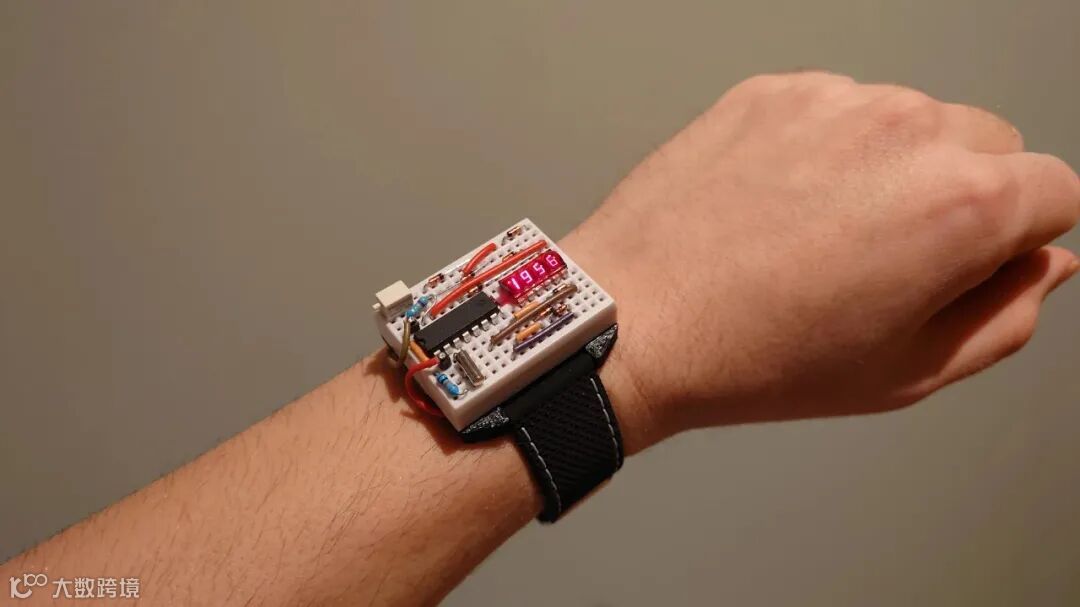

放几个图：

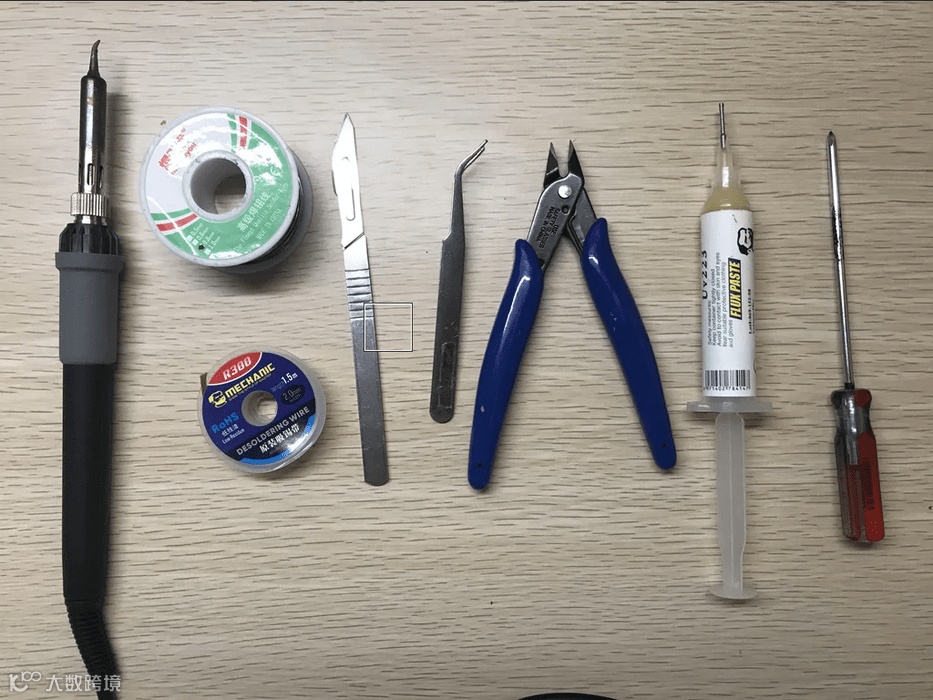

材料

整个项目不需要用到很多工具和零件。

只需要基本的一些东西，比如可以上传代码到Arduino和一些焊接技能就可以了。

需要：

• 好的烙铁，至少可以达到400度
• 移除多余焊料的焊芯
• 用于焊接的焊锡丝
• 焊接用的助焊剂
• 用于修复3D零件的刀具

第1步：零件清单

• LCD - 1.69英寸SPI LCD st7789
• 按钮 - 2 x SMD 3x6x3.5毫米按钮
• PCB - 2 x PCB
• 外壳 - 5 x 3D零件
• 显示屏 - 1 x 44mm x Apple Watch Series 5的正面外玻璃
• 电阻 - 13 x 10k, 3 x 1k, 2 x 200R, 3 x 100k, 3 x 5.1k, 1 x 2k XSMD 0805
• 电容 - 12 x 100nF, 4 x 16pF, 4 x 10uF, 1 x 10uF, 3 x 1uF SMD 0805
• 电感 - 3 x 0R SMD 0805
• MosFET - 3 x BC547/ 2nnnn2a/ 2N2222, 1 x BSS138, 1 x 1N4148W, Footprint-SOD-123
• 集成电路
• 1 x MIC5219/ RT9013/ AP2112, Footprint-SOT23-5
• 3 x DS1339B，SMD MSOP-8
• 3 x LSM6DS3，SMD LGA-14
• 1 x 32.768mhz，SMD Crystal 3215
• 1 x 40mh,z SMD Crystal 3225
• 1 x ESP32-S3-IC, SMD QFN-56 任意版本
• 3个LED，SMD 0805 每个有不同的颜色
• 1 x CP2102N/ CH9102 QFN-24
• 1 x TP4056 SOP8
• 1个W25Q128JVS SMD SOIC8
• 接头
• 1个内螺纹2x6 x 5mm高 - 圆脚
• 1个公的2x6x5mm高 - 圆脚
• 电池 - 1 x Li-ion 302530-200 x 200mAH
• 表带 - 1 x 44mm x 任何Apple Watch表带
• 麦克风
• 1 x Vibration_Motor 0830 8mm x 3.0mm
• 1个USB C 母头
• UV loca胶水，用于将显示屏和玻璃连接起来
• 用t700胶水将玻璃粘到塑料机身上

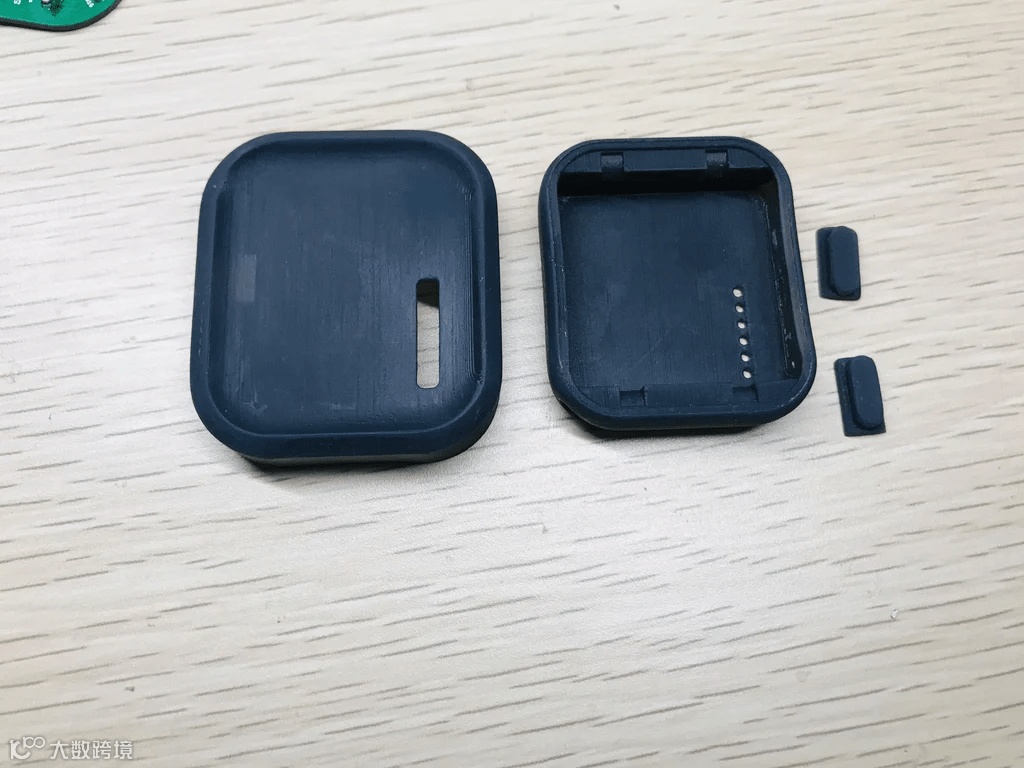

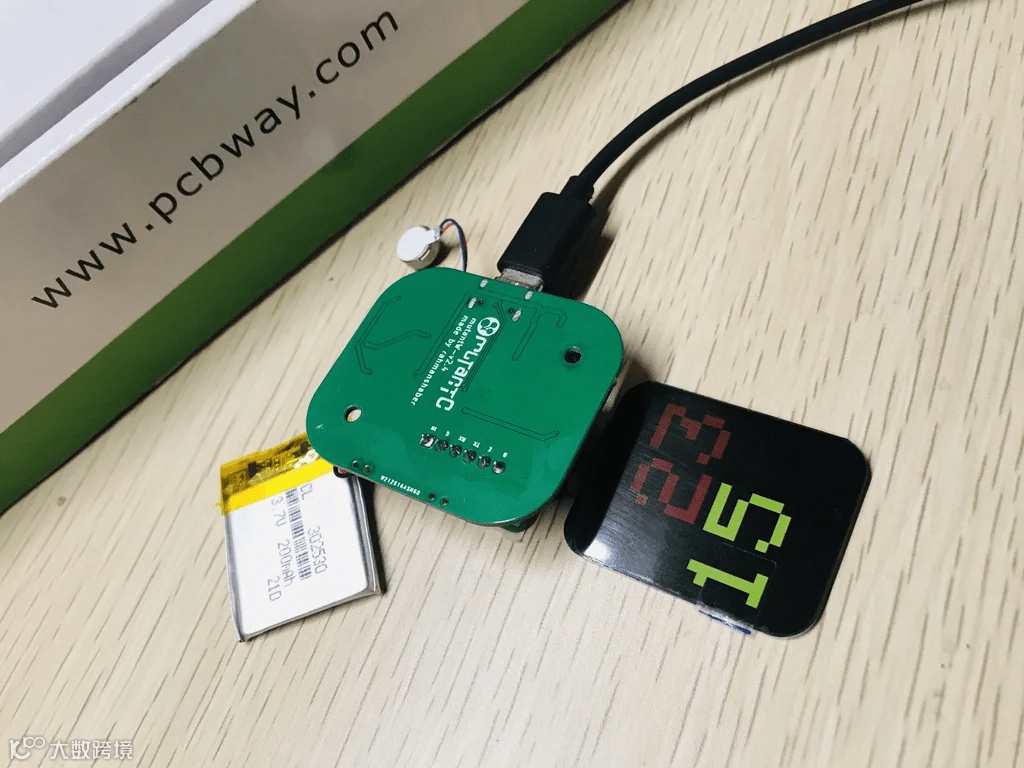

PCB和3D打印部分

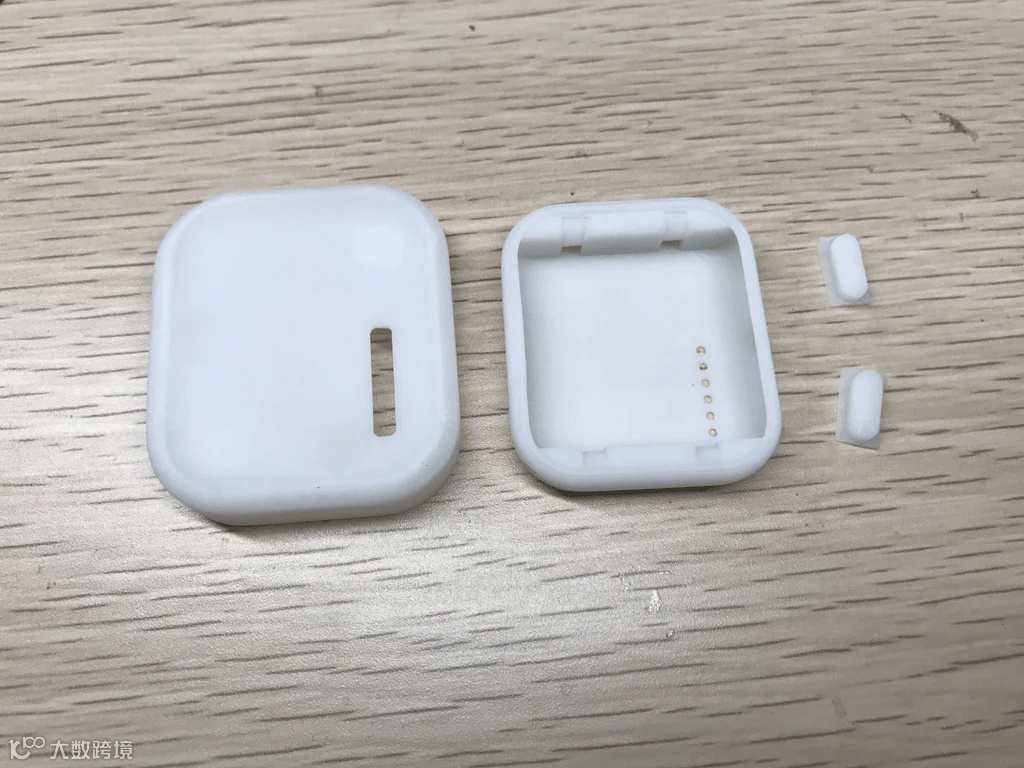

总共5个部件，下载链接：https://gitlab.com/mutantC/mutantw-v2/-/tree/main/Case

PCB文件下载链接：https://gitlab.com/mutantC/mutantw-v1/-/blob/main/PCB/mainPCB_v1.1_gerber.zip

以上也可以到文末打包下载。

焊接

焊接参考这两个文件：

watchPCB_v2.5_BOM.csv: https://gitlab.com/mutantC/mutantw-v2/-/blob/main/PCB/watch/watchPCB_v2.5_BOM.csv

dockPCB_v2.3_BOM.csv: https://gitlab.com/mutantC/mutantw-v2/-/blob/main/PCB/dock/dockPCB_v2.3_BOM.csv

同样，以上也可以到文末打包下载。

烧录固件

将底座PCB与手表和USB C线连接，然后将USB线与PC连接。在PC上打开Arduino IDE软件，选择正确的串口和电路板（esp32-s3模块），然后烧录固件。

请到这个链接下载固件：https://gitlab.com/mutantC/mutantw-v2/-/blob/main/Firmware/Arduino.ino

如果有更好的改进代码的建议，也欢迎评论区交流。

组装

参考下面的这些提示可以更快成功：

• 在显示屏和PCB之间使用一个抽头以保持它们的隔离。
• 最后焊接电池
• 使用tp4056充电模块进行充电。将模块的电流电阻设置为2k，以输出500mAh
• 用强力胶将顶部的显示玻璃粘到框架上
• 确保使用正确的针脚来给手表充电

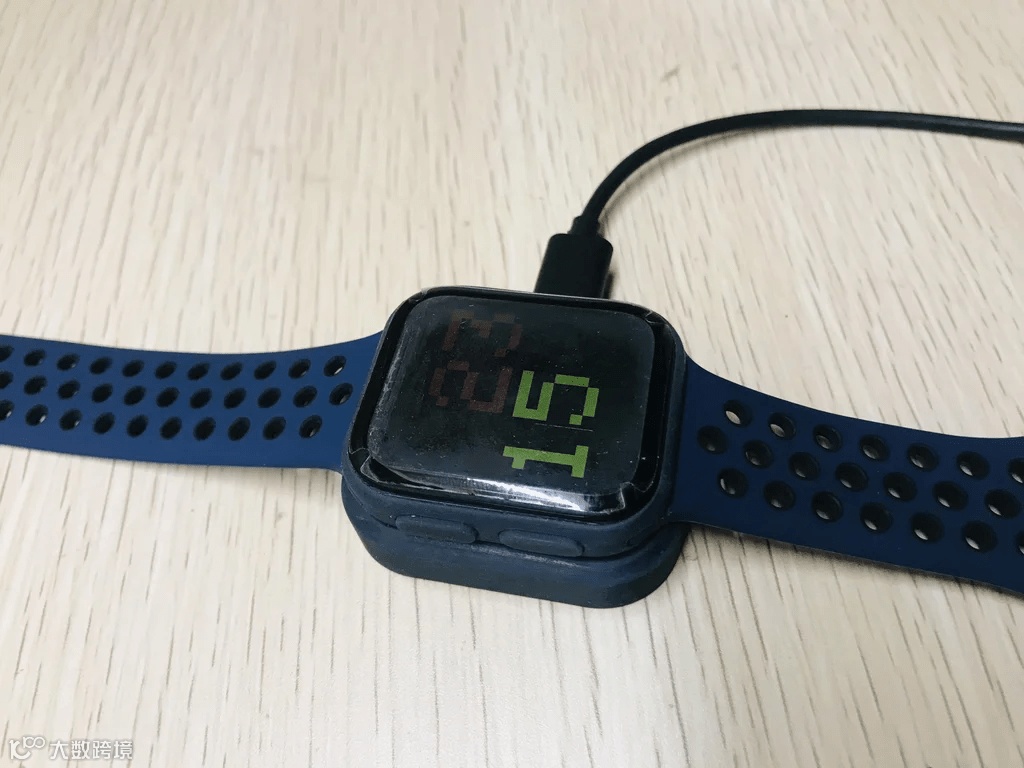

第6步：选择你喜欢的表带

表带有很多选择，看你想用什么颜色的表带来搭配表身。

这里作者的是 "海军蓝"颜色的表身和 "黑色和深蓝色"表带。

另一个是 "白色"的表身和 "黑色和深蓝色"的表带。

更新迭代

这是一个大项目，也是一个复杂的项目。所以作者也希望大家能够帮忙一起完善迭代。

如果你有技术或能力，可以帮助作者，也可以自己在这个基础上改进，比如：

• Arduino编码（在固件中添加功能）
• Python（增加更多有用的app，比如基于WiFi的通信应用程序与mutantC通信等等）

另外，如果发现项目有任何问题，也欢迎反馈。
