保姆级教程！制作一个基于Beetle ESP32-C3桌面天气时钟小电视

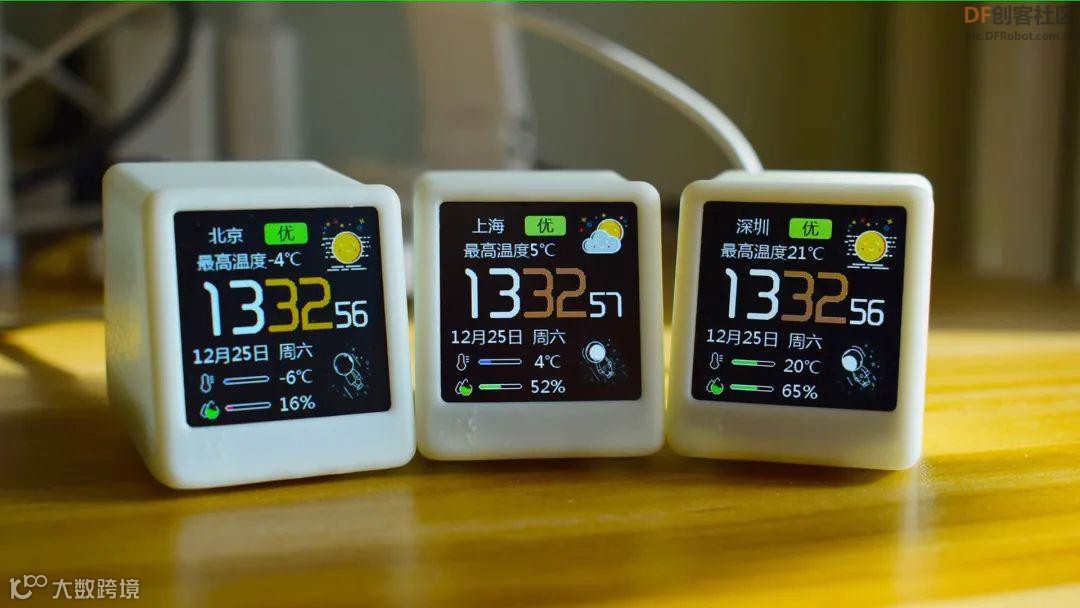

太空人桌面小电视（Wi-Fi天气时钟）作为一个桌面小摆件既可爱又实用，一直想手搓一个。网上也有很多开源的，但都是需要自己打板、焊接，望而却步。

Beetle ESP32-C3这块开发板尺寸只有25x20.5cm，比1.3英寸的TFT液晶屏小巧，还带锂电池充电管理芯片，非常适合做太空人小电视。

硬件准备

• Beetle ESP32-C3 x1

• 1.3寸或1.5寸ST7789驱动的TFT屏 x1

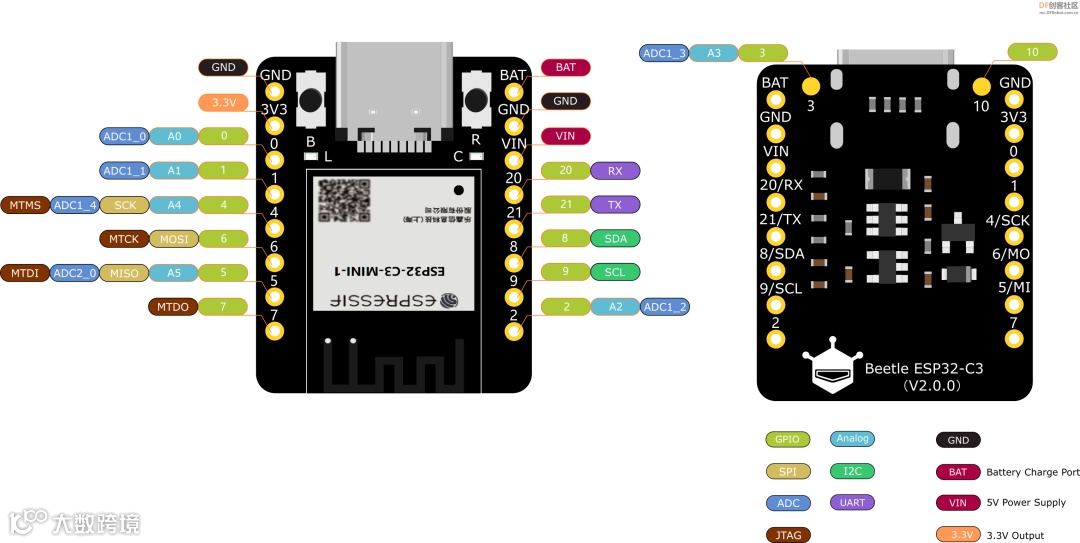

Beetle ESP32-C3介绍

Beetle ESP32-C3是一款基于ESP32-C3 RISC-V 32位单核处理器芯片的主控板，专为物联网 (IoT) 设备而设计。

Beetle ESP32-C3在仅硬币大小的体积上引出了多达13个IO口，制作项目时不必再担心IO口不够用的情况，同时主控板还集成锂电池充电管理功能，可以直接连接锂电池，不需要外围模块，同时保证应用体积和安全性。

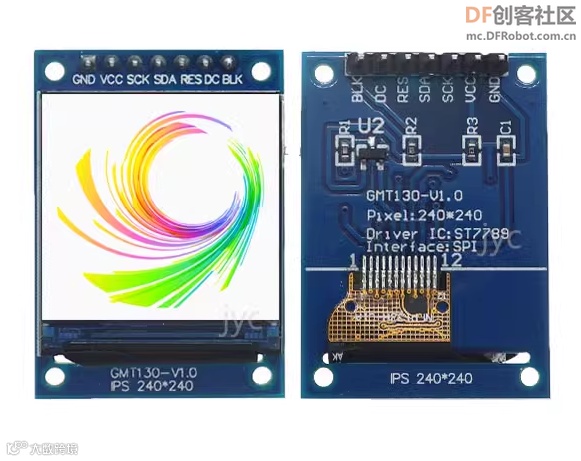

LCD显示屏

• 工作电压：3.3V~5V
• 像素个数：240列 × 240行
• 接口方式：SPI接口
• 驱动芯片：ST7789

接线方案

为了方便大家接线，提供2种方案。

方案（一）

Beetle ESP32-C3焊接排母，TFT显示屏可以直接插入到Beetle ESP32-C3排母上。

接线：

Beetle ESP32-C3  >>>>    TFT显示屏

• IO0    >>>>    SCL

• IO1    >>>>                  SDA

• IO4    >>>>                  RES

• IO6    >>>>                  DC

• 不接      >>>>                 BLK

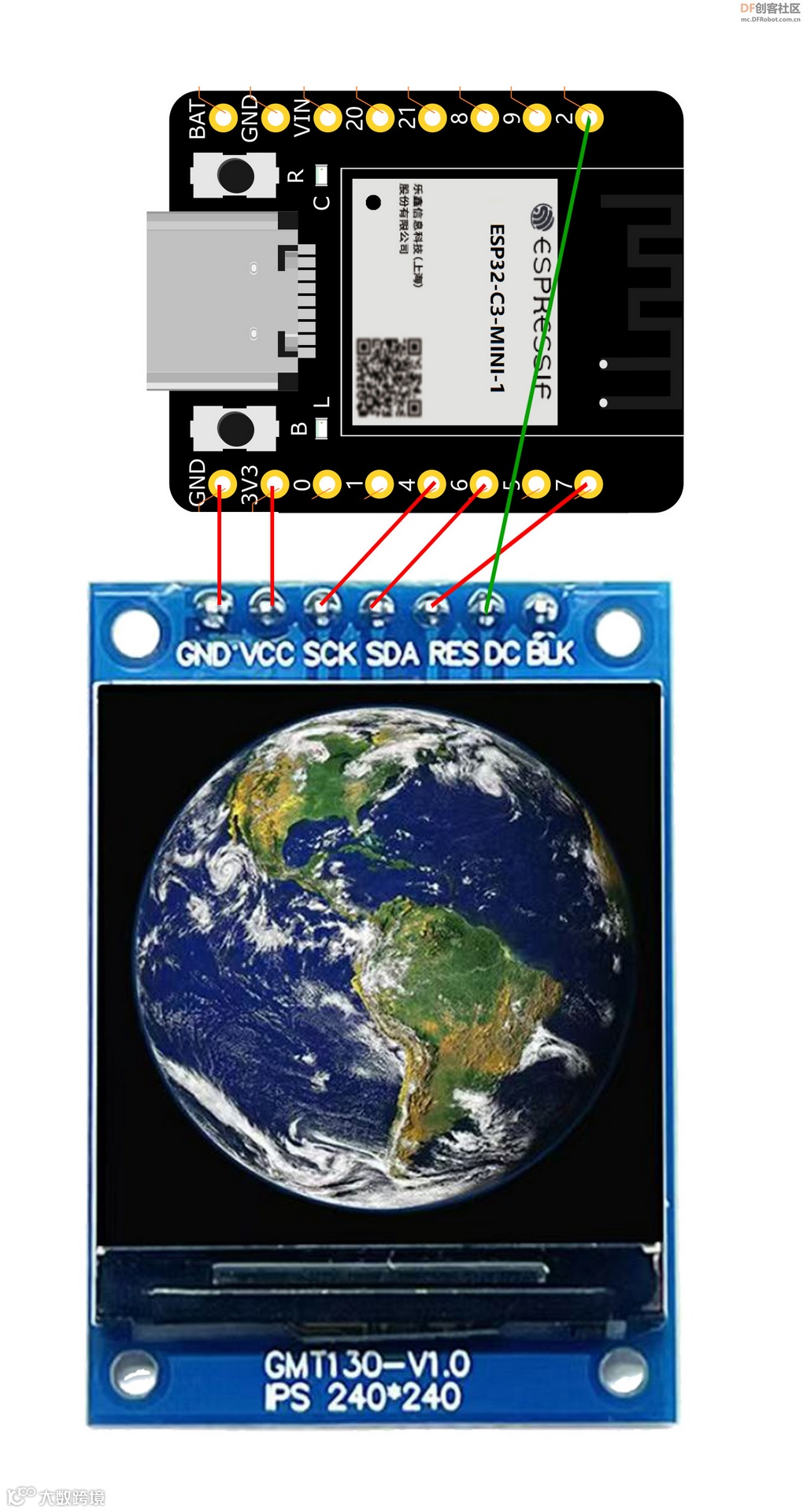

方案（二）：

方案二采用TFT显示屏通过转接板插在Beetle ESP32-C3。

接线：

Beetle ESP32-C3 >>>>     TFT显示屏

• IO4    >>>>                  SCL

• IO6    >>>>                  SDA

• IO7    >>>>                  RES

• IO2    >>>>                  DC

• 不接     >>>>                  BLK

程序烧录

程序来源于立创开源硬件平台，是适配于ESP32芯片组的。笔者进行了简单修改，成功适配于Beetle ESP32-C3。

开源项目地址：https://oshwhub.com/xmz0916/esp32-desktop-tv，感谢其作者：@xutoubee

（1）运行附件里的烧录工具flash_download_tool_3.9.3。

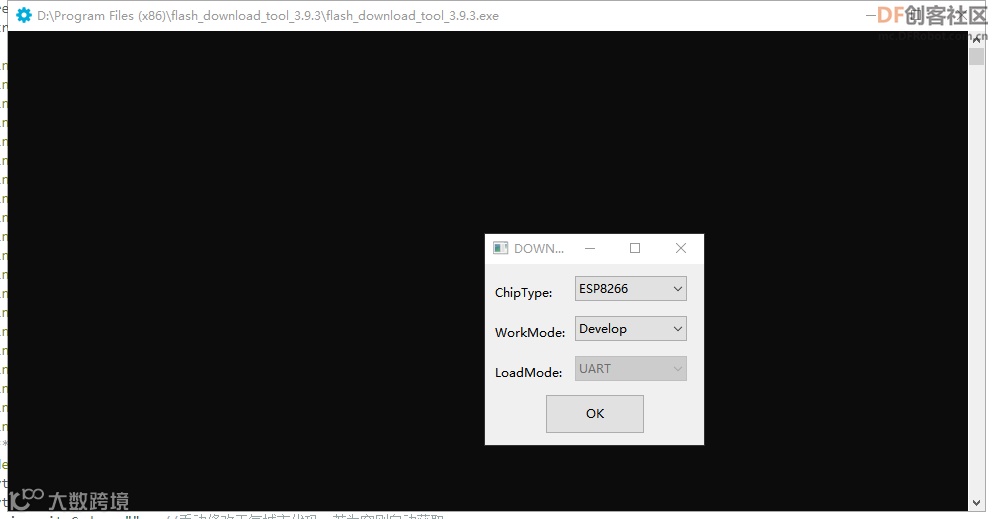

（2）Chip Type选择：ESP32-C3，LodeMode选择：USB，点击OK按钮。

（3）将ESP32-C3的9号引脚与GND短接。

（4）使用USB线将ESP32-C3连接到电脑。

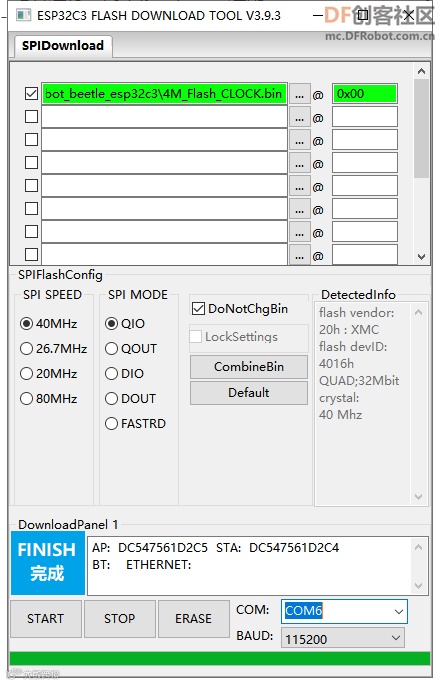

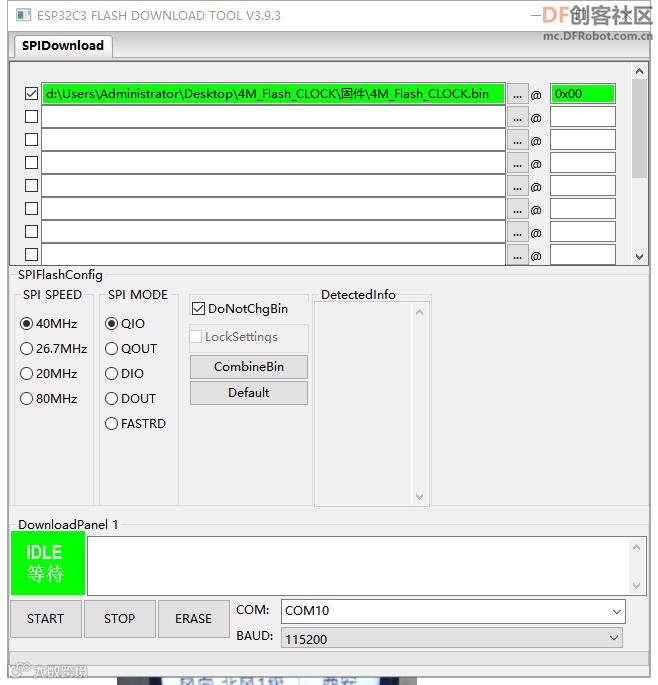

（5）点击第一行后面的...按钮，选择附件文件中固件目录下的4M_Flash_CLOCK.bin，地址填入：0x00，勾选前面复选框，使其处于打勾状态。

（6）选择对应的COM口，点击ERASE按钮。完成后，点击START按钮，等待完成。

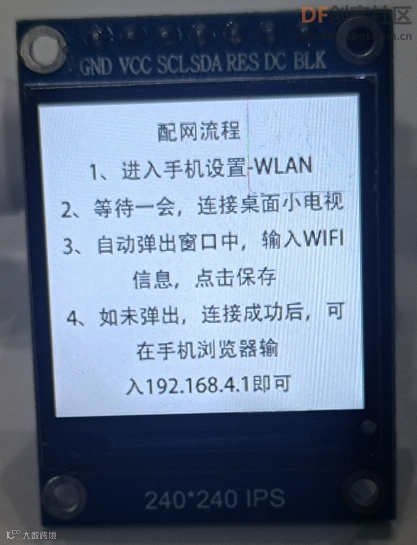

（7）断开USB数据线，断开ESP32-C3的9号引脚与GND的短接，重新插上USB数据线，显示如下图所示。

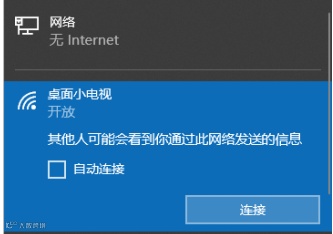

（8）使用电脑或者手机连接热点桌面小电视。

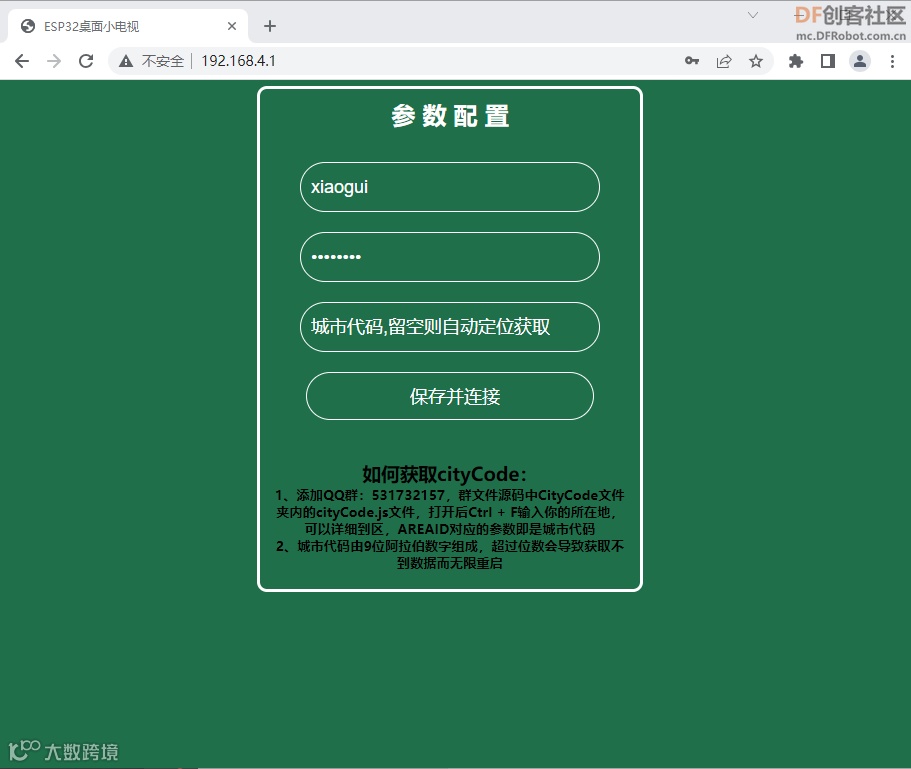

（9） 浏览器地址栏输入：192.168.4.1，并回车。依次输入wifi名称和密码，点击保存并连接。

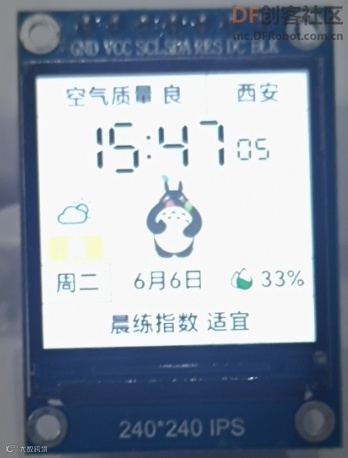

（10）重启，连接上Wi-Fi，即可看到桌面小电视界面。

运行效果

相关资源点击左下角阅读原文，或者直接复制链接电脑打开https://mc.dfrobot.com.cn/thread-316231-1-1.html下载，欢迎到DF创客社区论坛评论区和作者直接交流！
