用ESP32-C3自制一个电子怀表

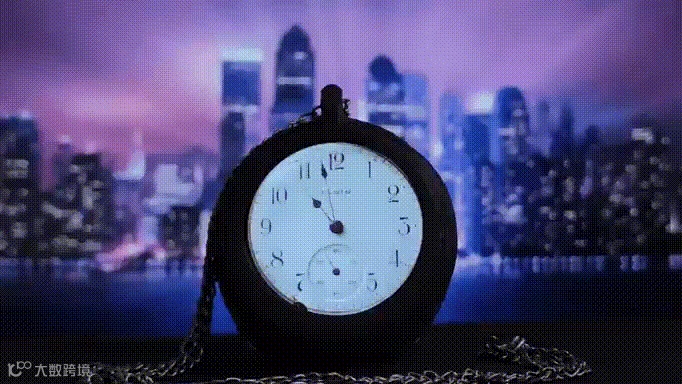

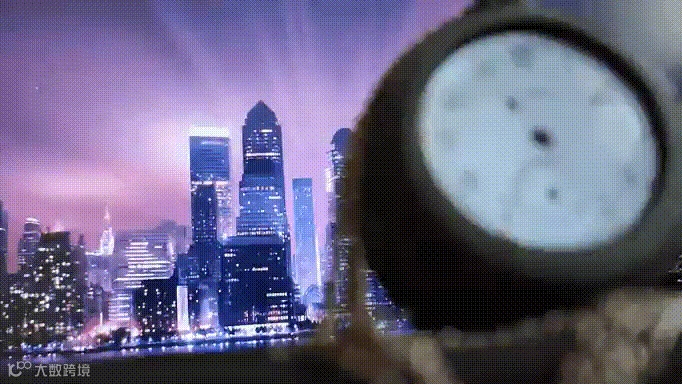

在这个智能手表时代，人们可能已经忘记了老式手表是什么样子的了，作者决定创造一款既有数字功能又有复古外观的手表，命名为DigiPclock。

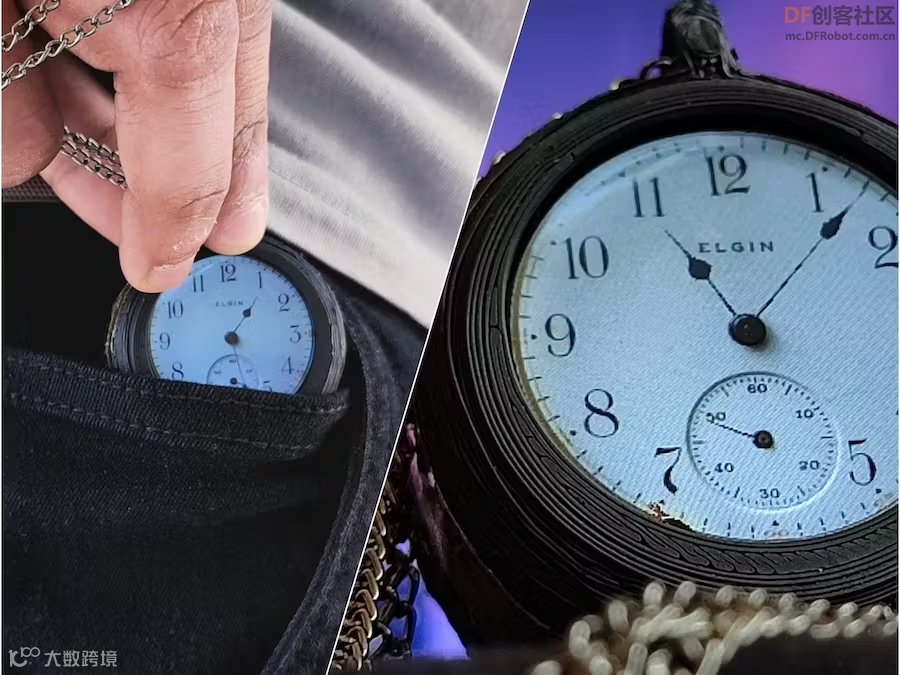

DigiPclock 是一款数字怀表。怀表是一种可以放在口袋里的手表，而腕表则是绑在手腕上的。所以，作者在这只怀表上添加了一个数字屏幕，使其表面看起来像一个老式的模拟时钟。

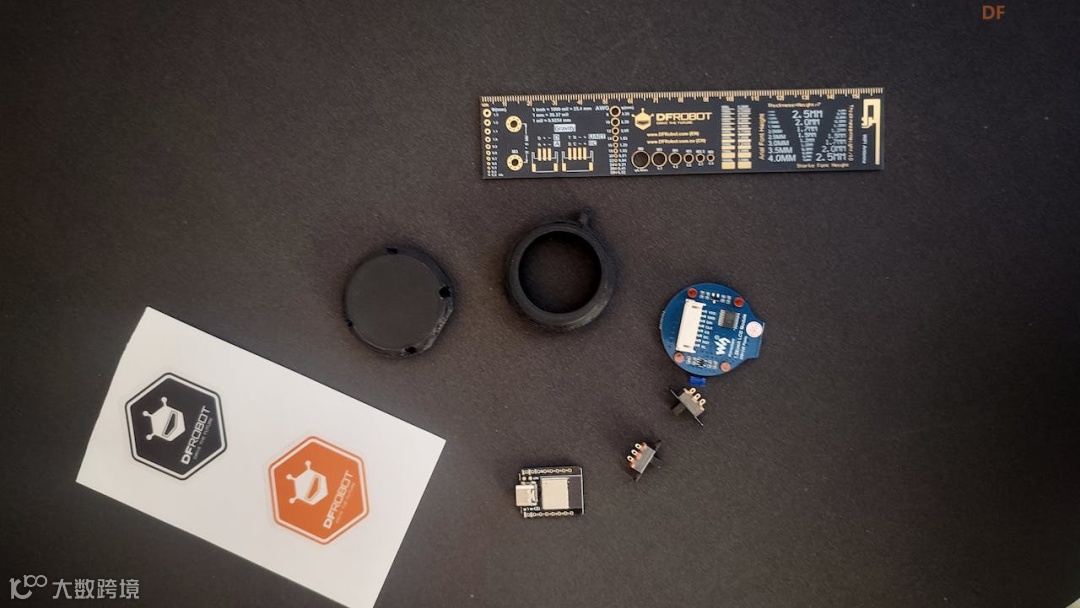

材料清单

• Beetle ESP32-C3 (RISC-V芯片)
• GC9A01 圆形显示屏
• 滑动开关
• 带帽方头轻触开关
• 电池 600mAh
• 跳线
• 3D 打印设备
• M2x3毫米黄铜嵌件
• M2x8毫米螺栓
• PCB 原型板
• BC857 晶体管
• 10 欧姆电阻

步骤1：视频教程

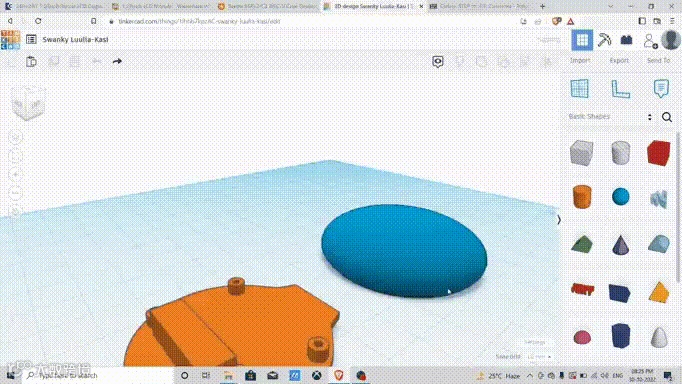

步骤2：制作3D模型

利用Tinkercad制作3D模型

STL 文件可通过此链接在 Tinkercad 上查看：https://www.tinkercad.com/things/91OvOYNHjWQ

打印设置如下：

• 材料：ABS - 黑色
• 喷嘴：0.2 毫米
• 填充率：40%

步骤 3：安装程序库

确保 Arduino IDE 已安装在电脑中，并清楚了解 Arduino 的基本知识。

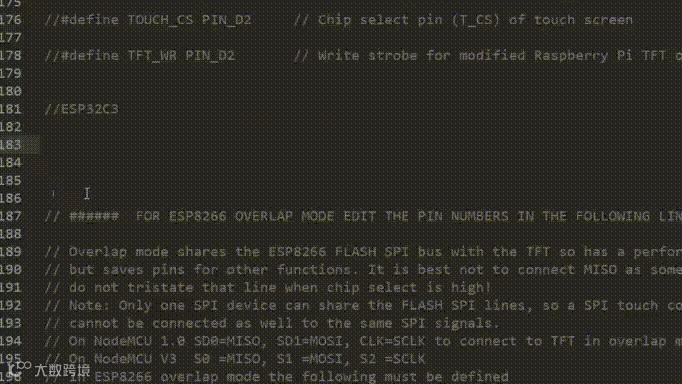

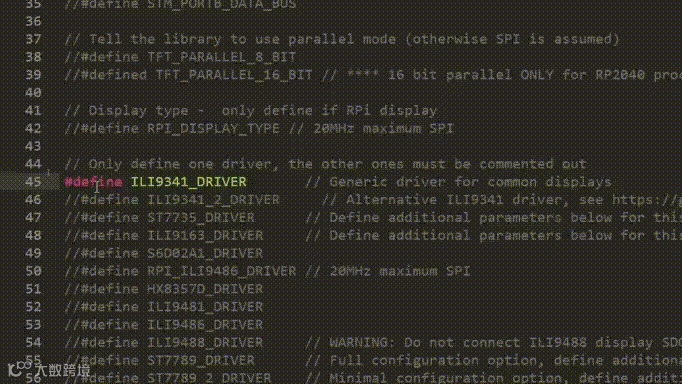

在上传代码之前，Arduino IDE 必须有支持的库。TFT_espi是最好的显示器库,它可以运行几乎所有类型的显示器，甚至是电子纸显示器。

步骤 4：上传代码

• 从GitHub仓库下载代码
• 解压文件夹并在 arduino IDE 中打开 digiPclock.ion 文件
• 确保已在 arduino IDE 中安装了所有 ESP boards
• 连接 DFRobot Beetle ESP32 - C3
• 打开 Toole >> Board ESP32 >> ESP32C3 Dev Module
• 选择连接电路板的端口
• 现在点击上传按钮

编译代码需要一些时间；这取决于系统配置。上传代码后，可连接电路测试代码。更多可查看：https://github.com/vishalsoniindia/digiPclock

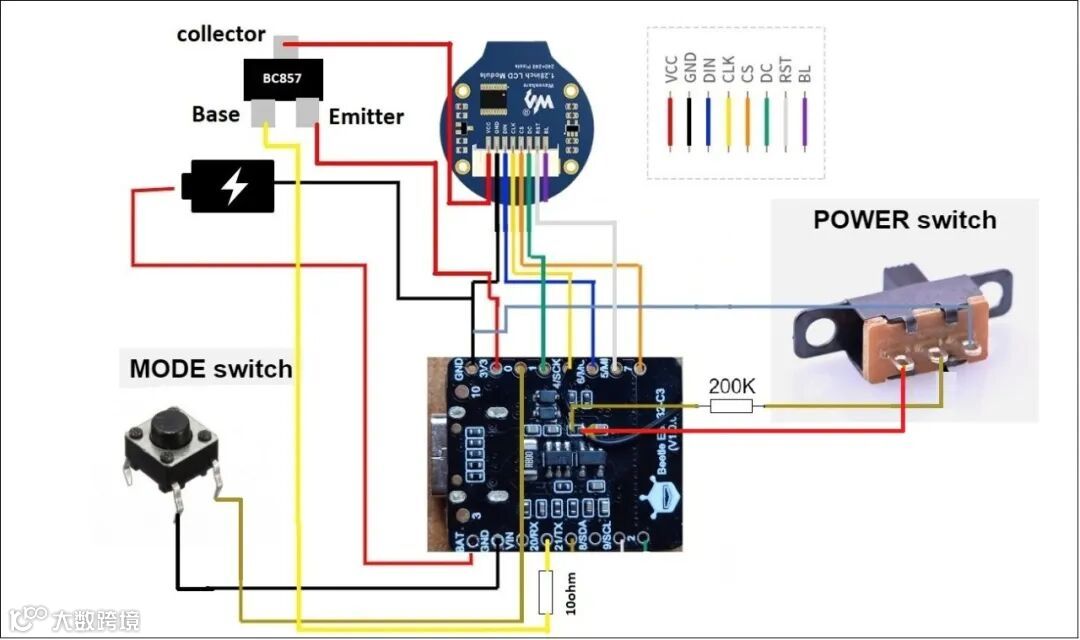

步骤 5：电路连接

将代码上传到 ESP32C3 后，ESP 就可以与电路连接了，如图所示。

步骤6：测试及使用

三种模式测试：

• 时间设置模式
• 时间显示模式
• 睡眠模式

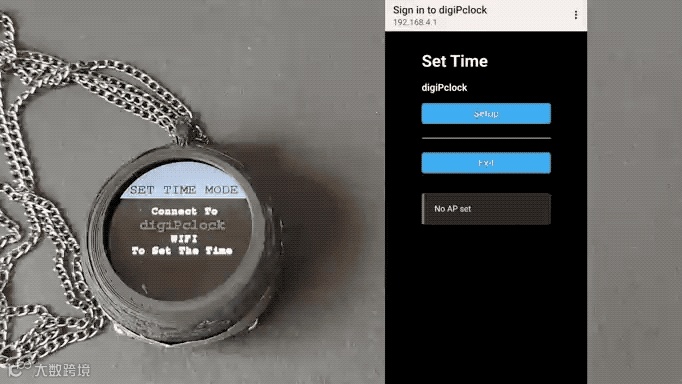

‍时间设置模式：请按下模式按钮并滑动电源开关，显示屏上将显示时间设置指令。进入时间设置模式后，打开手机中的 wifi 并搜索 digiPclock wifi并连接，随后会进入一个网页，点击网页中设置按钮，，选择小时和分钟作为你的时间，然后点击保存，设置保存后，digiPclock 的热点就会关闭，手表就会显示时间

时间显示模式：在时间显示模式下，手表会在显示屏上显示模拟时钟；按下右侧的按钮即可打开该模式。它将 ESP32 从睡眠状态唤醒，并在显示屏上显示时间。松开按钮即可进入睡眠模式。

睡眠模式：如果一切正常，显示屏将显示进入睡眠模式，屏幕变黑。添加这一功能是为了节省电池寿命，因为在睡眠模式下，ESP 消耗的电流较少，可以延长设备的运行时间。

充电

设备下方有一个 Type-C 端口，可使用 Type-C 移动充电器进行充电。充满电需要近1.5小时，最长可使用 4 天。

电流消耗

作者在电池和ESP32C3中间连接了一个万用表，时间显示模式下的电流为 110mA，睡眠模式下的电流为 5.9mA。（通过对电路和元件进行一些定制修改，可以降低电流消耗）

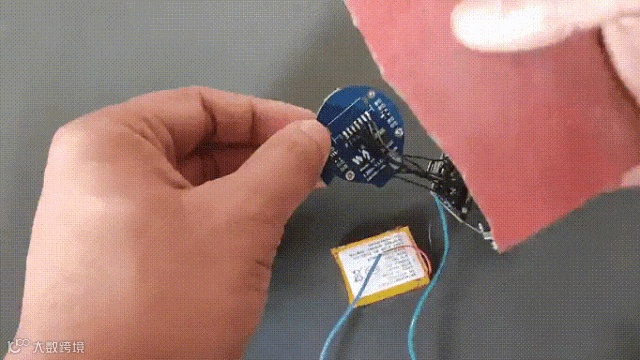

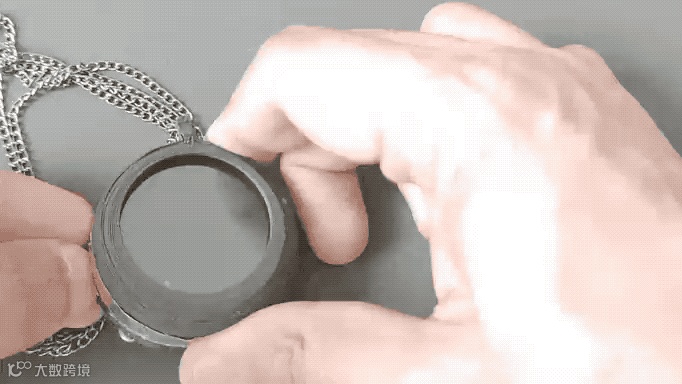

步骤 7：封装外壳

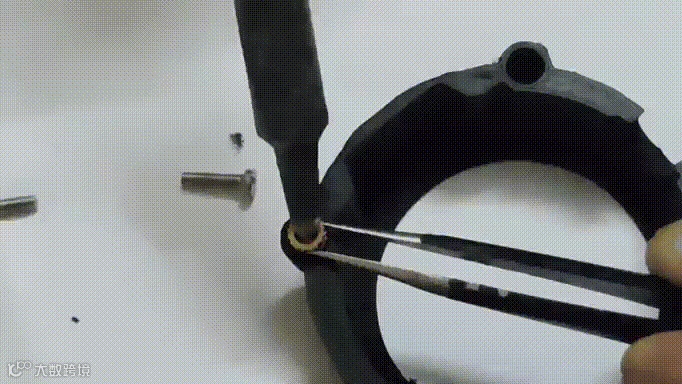

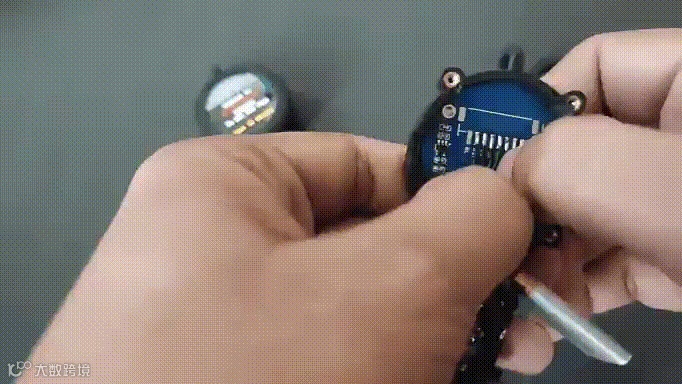

打磨边缘，用烙铁将黄铜插件插入显示屏电池和 ESP32，将开关放在侧面，即可合上。

步骤8：大功告成

快去展示你的电子怀表吧！
