新的一年，一起仰望星空！用行空板做一个天文望远镜！

新的一年，一起仰望星空！

项目介绍

啊哈，Luke 又又又又来了！

看标题就知道 Luke 要搞大新闻了。

天文望远镜啊，现在真的挺火的，望远镜现在也便宜了父母都很愿意给孩子买个玩，从众筹平台上的新奇望远镜到各种巨佬秀拍到的土星和天宫空间站，一个比一个酷哈。说来惭愧，我小时候啊，在天文望远镜和铁胆火车侠基地之间选择了火车侠基地，还是太年轻了啊，就这样和我的第一台天文望远镜失之交臂。

想到这里，手里揣着一块行空板的我，就和桌面角落里的一块凸透镜（朋友送的，咋也想不到两年了还在那呢）一拍即合，做个天文望远镜吧～

制作过程

我还是有自知之明的哈！

正儿八经的天文望远镜那光学原理老复杂了，做不了做不了，咱们看行空板屏幕就行了哈。

简单分析了一下功能：

• 可拆卸望远镜的外形结构 + 液压云台三脚架 ——装也要装得像一点

• 运用加速度、电子罗盘来实现望远镜画面的实时转动

• 星空画布

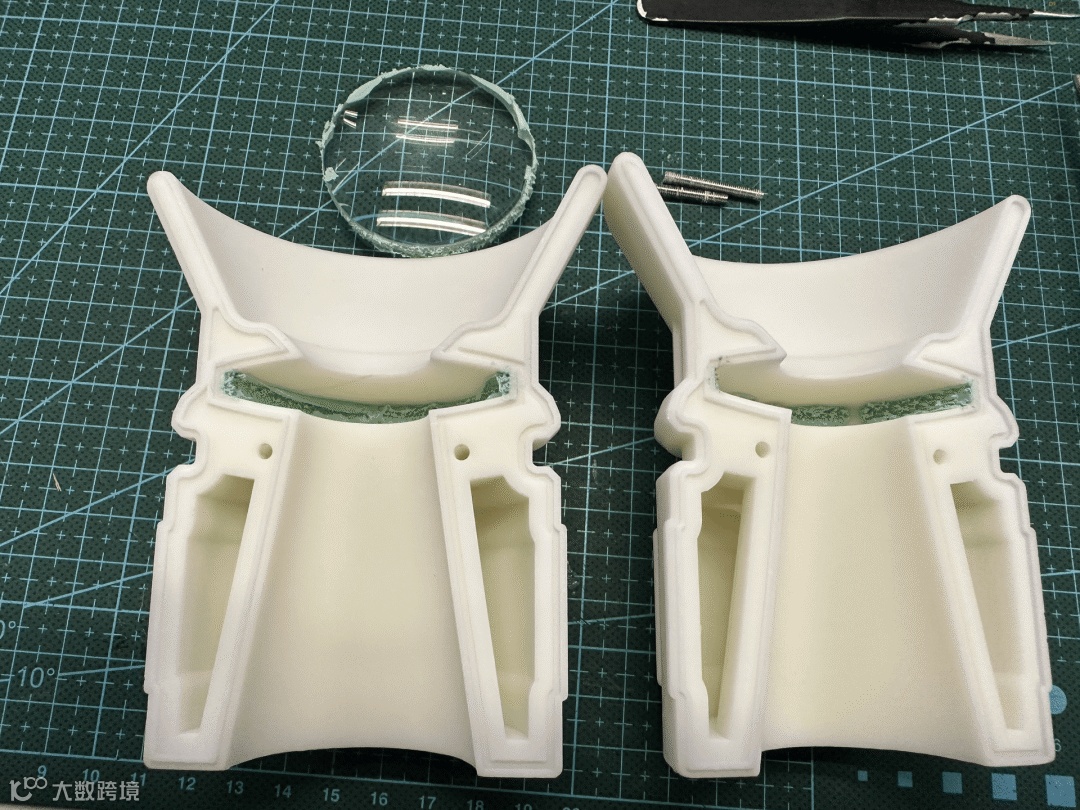

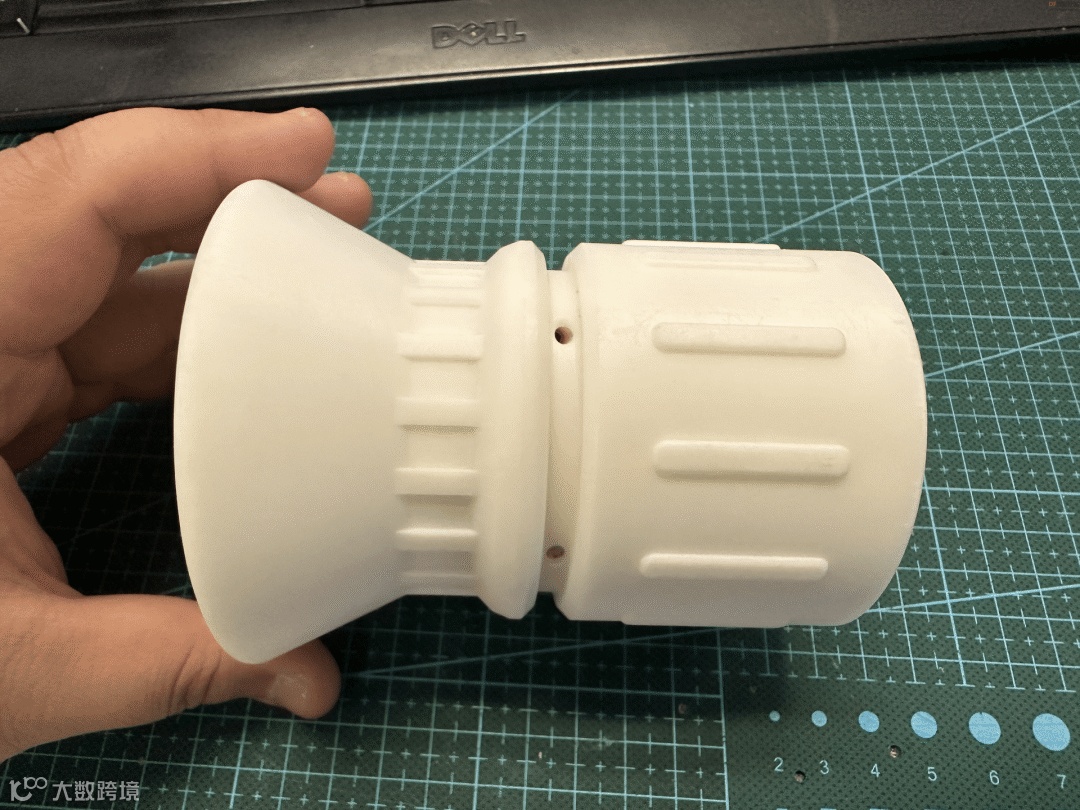

首先，我画了个目镜，把祖传凸透镜装进去了，因为早就想好要做可拆卸的，说不定以后做个显微镜还能用它呢。能看到哈凸透镜和结构之间我给了致死量的蓝丁胶用来固定 & 保护镜头，然后两瓣目镜合起来之后用了两根超长的紧钉螺钉拧死，也比较隐蔽。

然后并没有急着画结构，这个项目感觉还是得先把程序跑通再说（后来证明这是个正确的决定）。

先让可靠的小伙伴给整了张星座大全。

然后这个逻辑很简单啊，我行空板不是有加速度嘛，我去检测行空板怎么转，就把显示画面往对应方向挪不就完了，但是调试的结果始终不令人满意。最后发现光是行空板的加速度计不解渴啊，随即掏出了一块祖传 10DOF 传感器，不仅仅是因为有了罗盘加持，而且我可以把它行空板分开，众所周知该项目看的其实是行空板屏幕，但他的位置并不是我们的转轴（结构偷懒转轴用的其实是三脚架的液压云台），这下正好把 10DOF 放到真转轴的位置，又稳定又精确（程序文末自取，同样需要 pygame 哈，所以记得提前 pip install pygame 或者 pip3 install pygame 安装哦）。

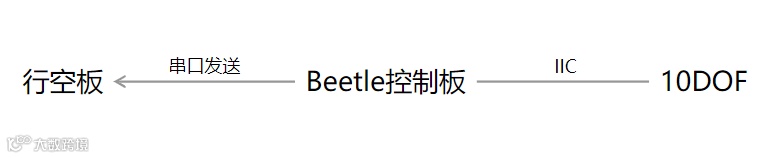

然后啊，又遇到问题了，不愧是祖传 10DOF，没有现成的库（UNO 有它的库），没那么多花里胡哨的直接暴力解决加了一块 beetle 跑通了，总之连线图如下，很容易理解的哈。

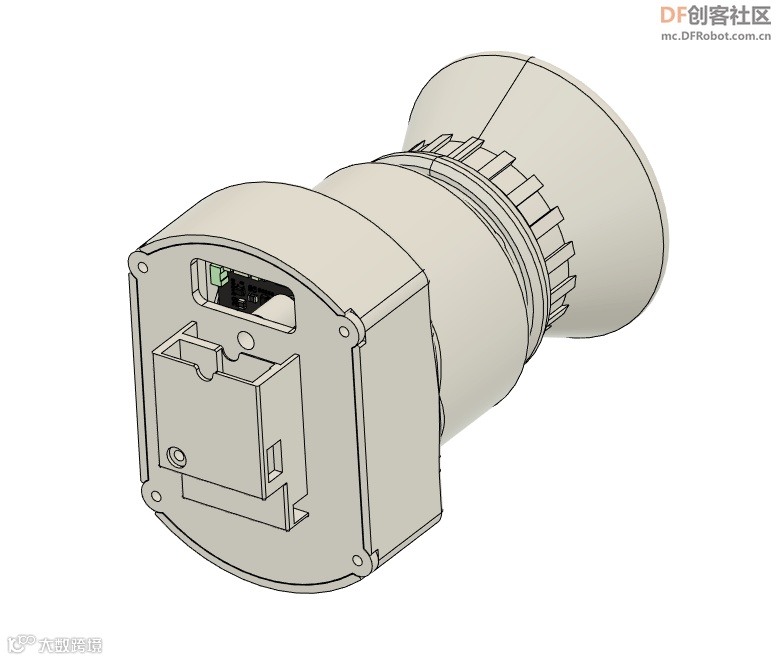

咱们回到结构哈，既然目镜挺满意那就继续往下画，目镜与行空板相对位置如下。

然后这样画那样画就把行空板和目镜固定好了，有兴趣的可以研究一下模型，有很多小心思嗷。

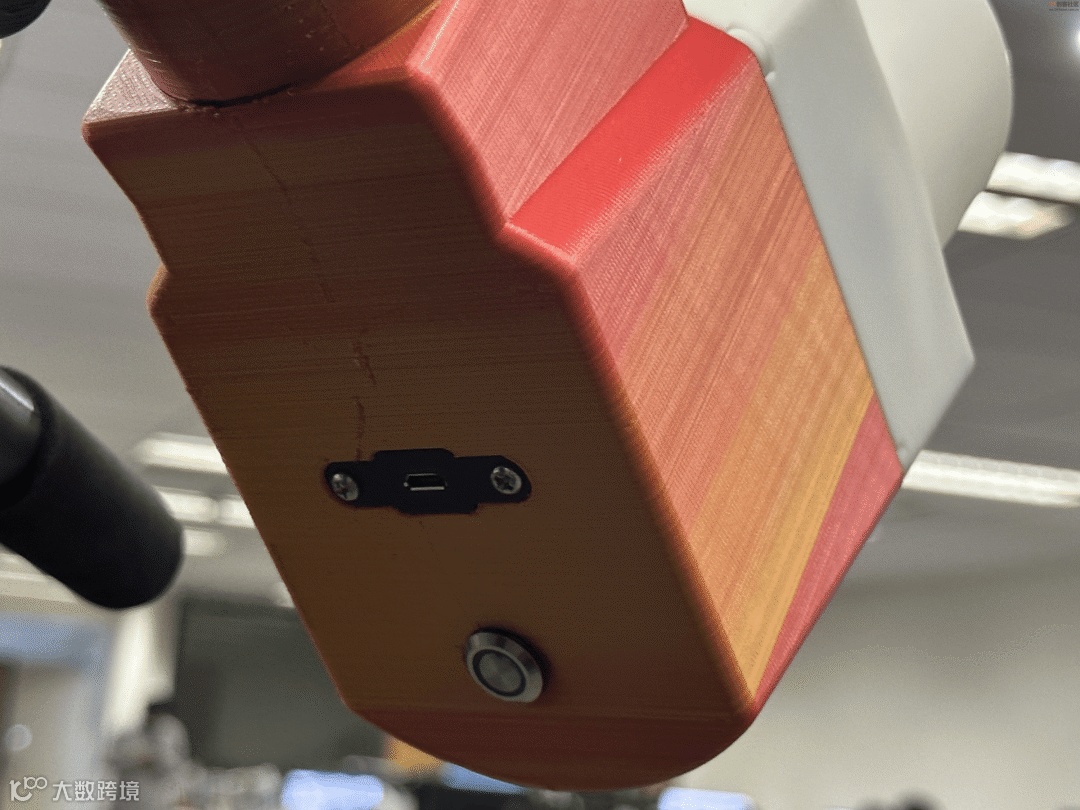

我用了 N 多 L 型的转接头才把行空板的 Type-C（供电）和 USB（和 beetle 的串口通讯）从这个方孔中引出来，这个电池盒眼熟的自然懂，不熟的请移步我的行空板飞机大战。这儿有不少线我确实懒得理，就给了一个塞线的空间，顺便在底部给了开关和外置供电。

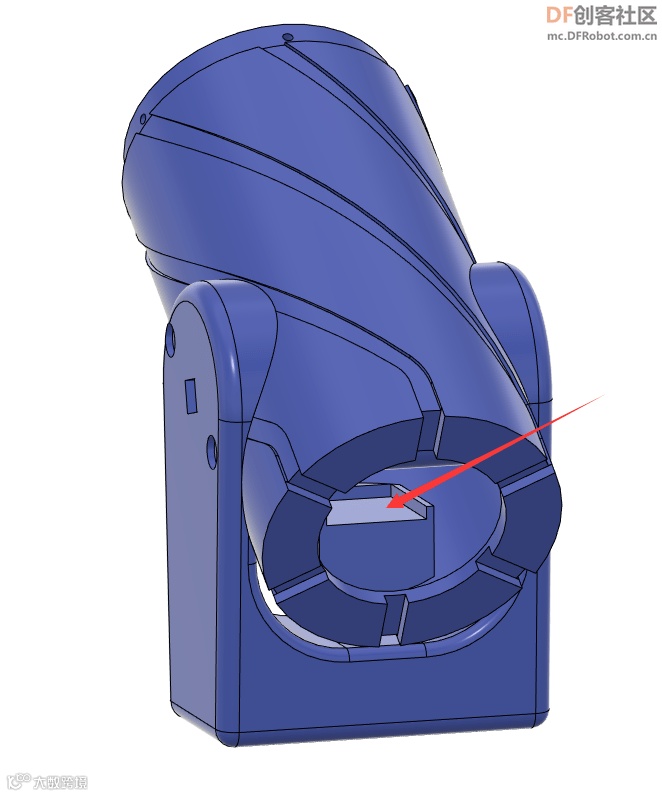

还有这个是给 10DOF 的位置正好在我的 1/4 英寸螺母正上方，能非常准确的知道望远镜怎么转动的。

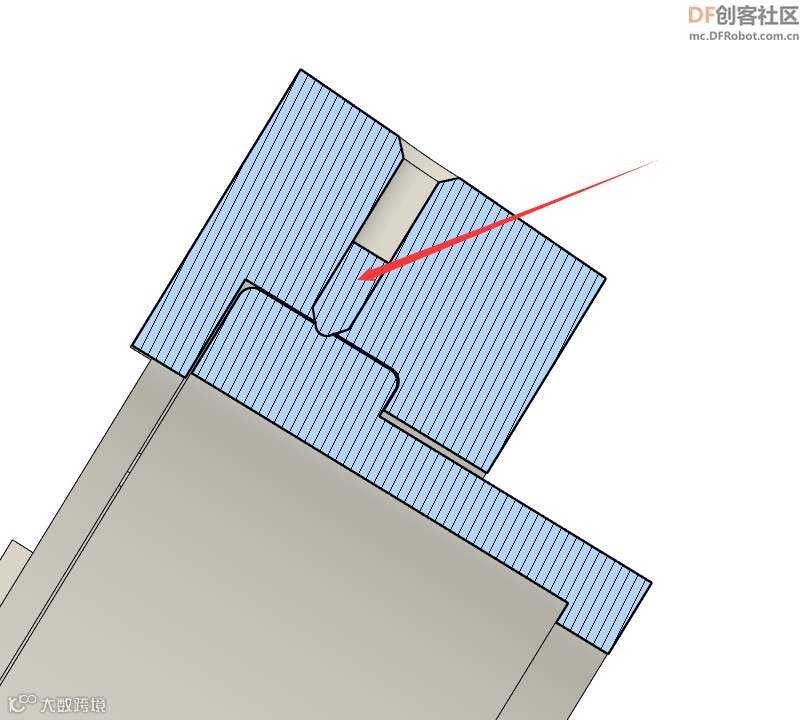

最后值得讲的啊，整套结构我设计了很多出快拆快装，用的全都是弹簧顶针和旋紧机构，参考了相机镜头那种，感兴趣的朋友可以多多交流。

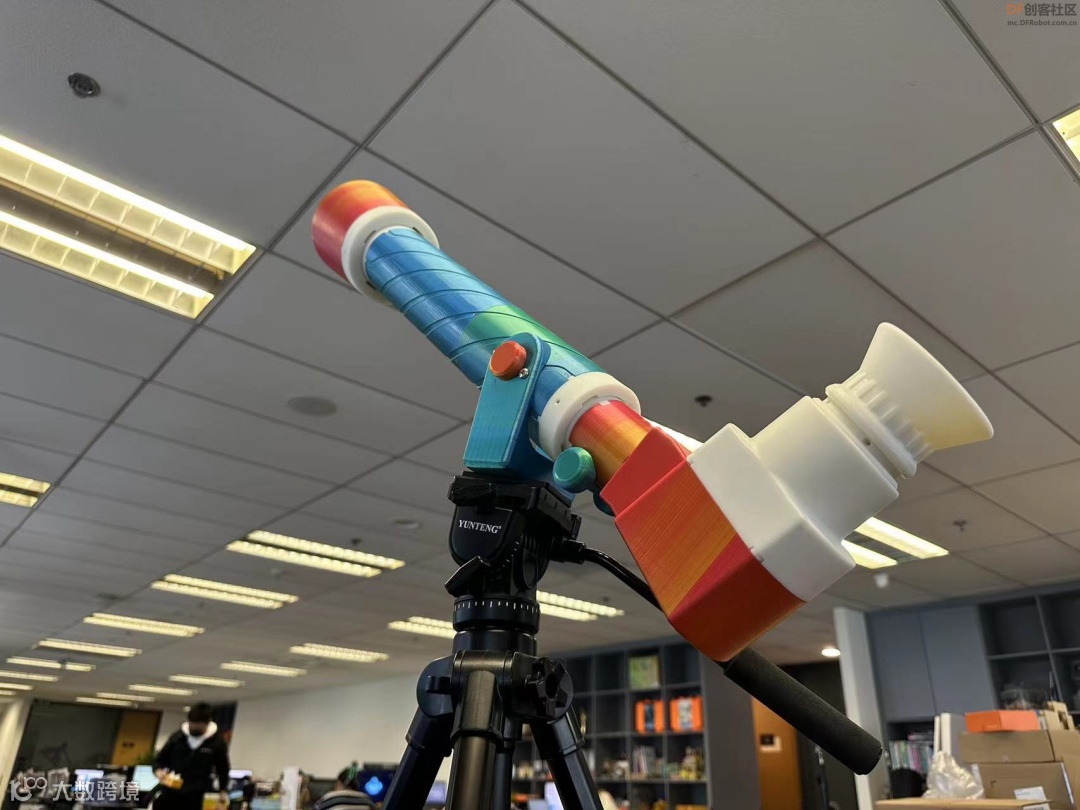

总之打印组装完很帅就是了。

作品演示

这个演示视频确实不好拍，大家意思意思看看就行。

总结

说实话，我认为这个项目还很年轻，有很多质的提升的空间，毕竟不是真的天文望远镜，只是看星座这个功能还是单薄了一些，有计划改进，考虑将画布变成球形的贴图增加可视范围，将星座真实的位置一一对应，增加变焦旋钮，可以通过放大星系，来获得一些文字介绍，像一张银河地图，增强科普属性。

资源

模型文件、行空板星空程序、beetle 程序都可以点击阅读原文到社区下载。

我的命名还挺灵魂的，有 GGH 的就是我用光固化机器打印的，就是一些涉及配合的零件精度高一些，其他没标注的或者是 PLA 的就是我自己用 FDM 机器打印的，其中还用到了比如亚克力来冒充物镜镜片尺寸都可以自行测量配做。
