自制一个带重力感应的LED沙漏

这是西班牙马拉加大学的学生做的一个创意电子项目——一个具有重力感应的LED沙漏，而且可以设置沙漏的时间。

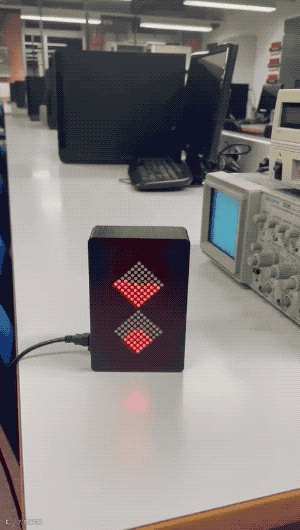

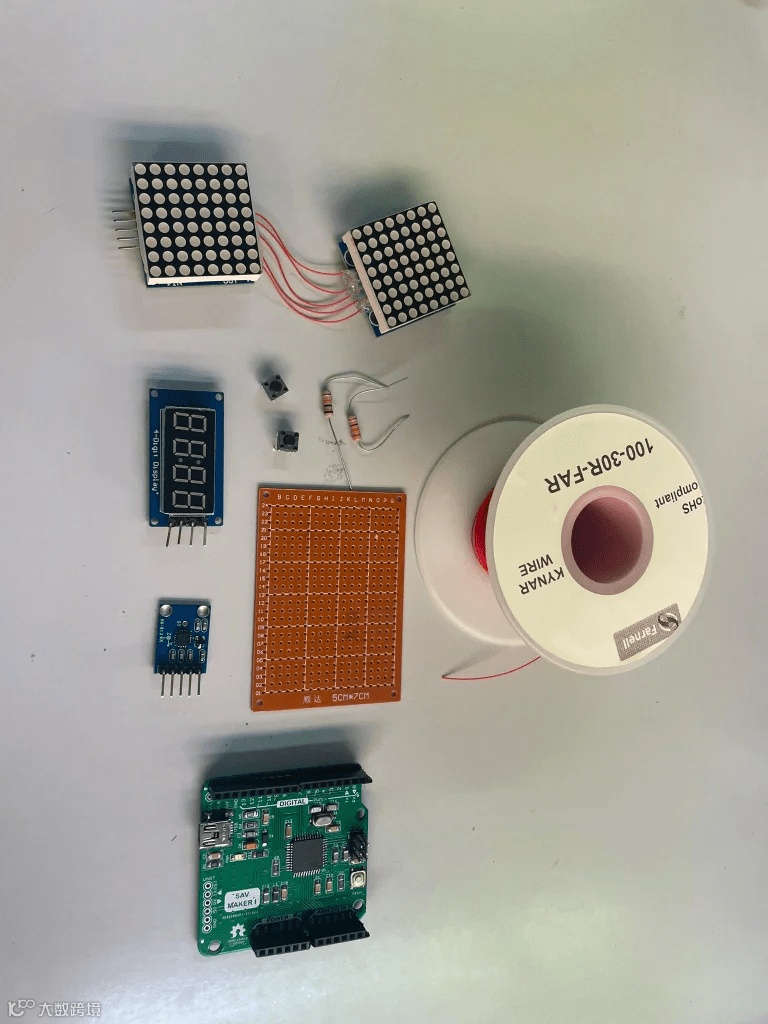

材料准备

• Arduino（作者使用Arduino Leonardo）
• 2个8* 8的LED矩阵 MAX7219
• ADXL335 GY-61 3轴加速度传感器
• 7段4位显示屏 TM1637
• 2个6 * 6 * 5 mm的按钮
• 2个330欧姆的上拉电阻用于按钮连接

其他需要的制作材料：电线、电焊笔和锡。

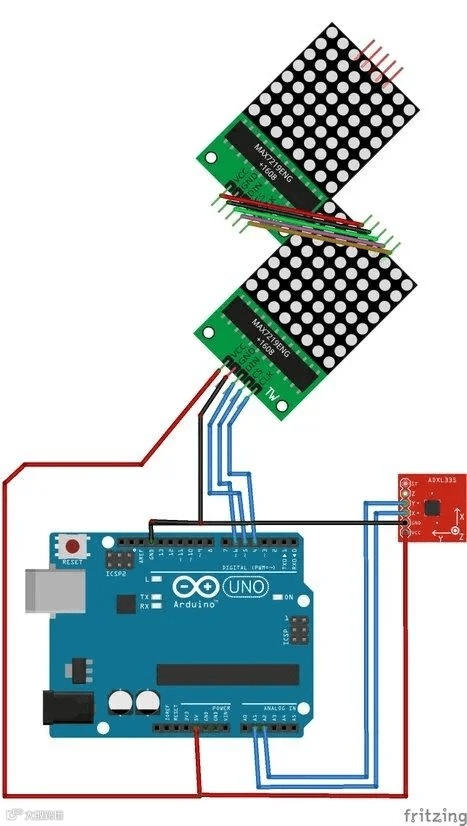

第1步：电路图

此外，我们还要连接LED板和按钮。

注意：

• 引脚10和11分别分配给LED的CLK和DIO。
• 引脚3和7分别分配给按钮1和按钮2。

第2步：工作原理

沙漏是一个简单的装置，由两个玻璃球组成，用一个狭窄的底片垂直连接，允许沙子或液体从上往下流动。

为了检测方向，我们需要给这个电子沙漏加一个加速度计，这边使用了ADXL335 3轴加速度计。

沙子用LED灯来表示。我们使用两个8* 8的LED矩阵（一个放在顶部，一个用于底部），由max7219ic驱动，可以用三个引脚控制这个LED矩阵。

另外，我们用一个显示屏来设置沙漏工作的时间（分钟和秒）。

如果要在分-秒-性能之间改变模式，需要按右键2-3秒，接着可以用两个按钮来增加/减少时间值。

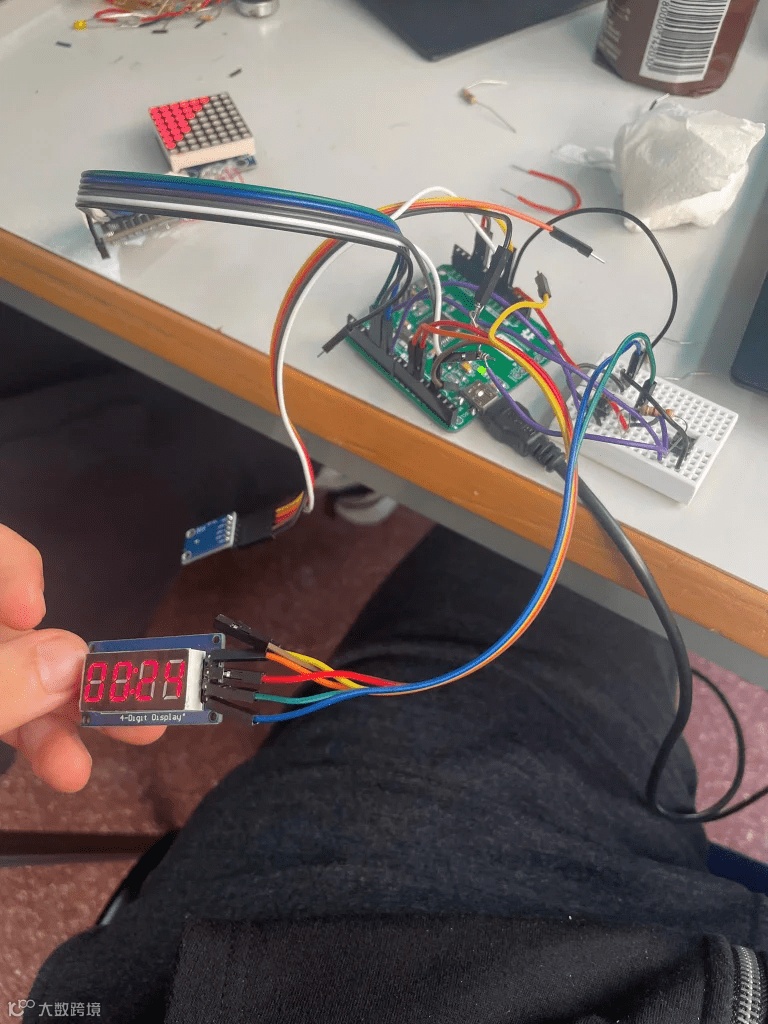

第3步：建立电路

建议先用原型板对整个电路进行测试，检查是否一切正常，之后再把它们焊接起来。

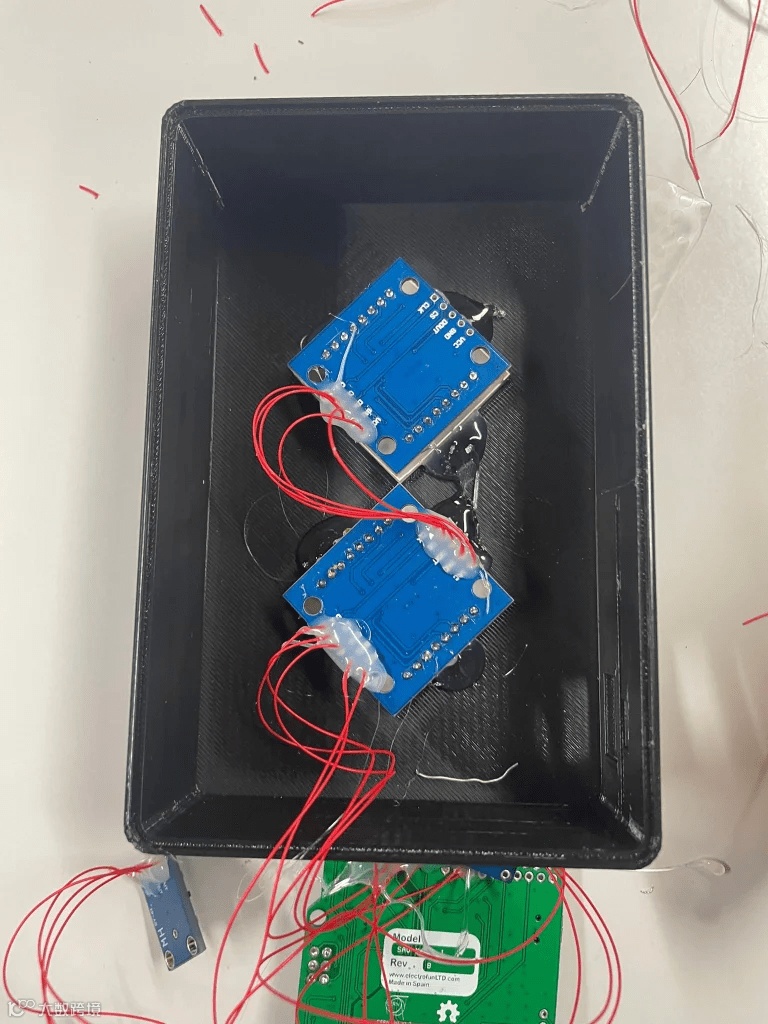

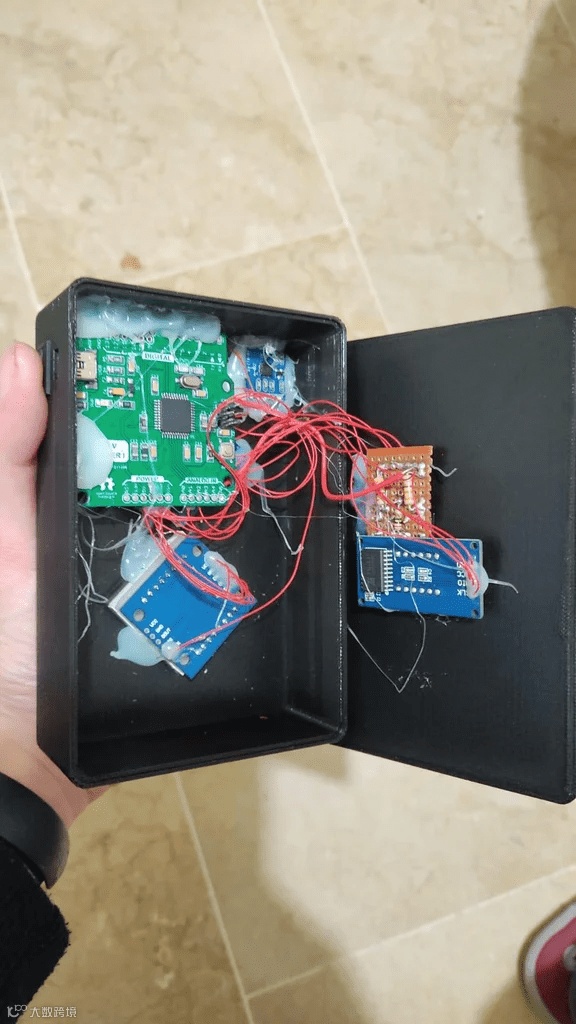

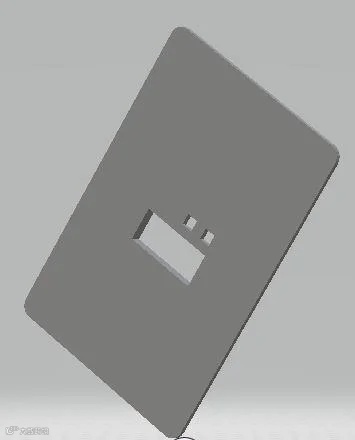

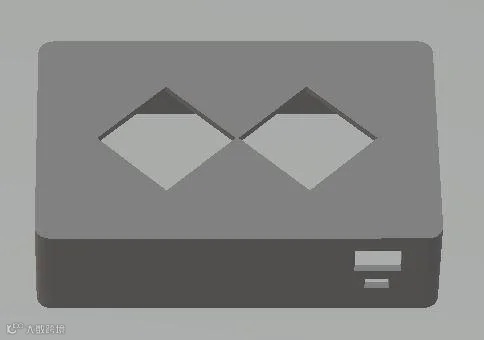

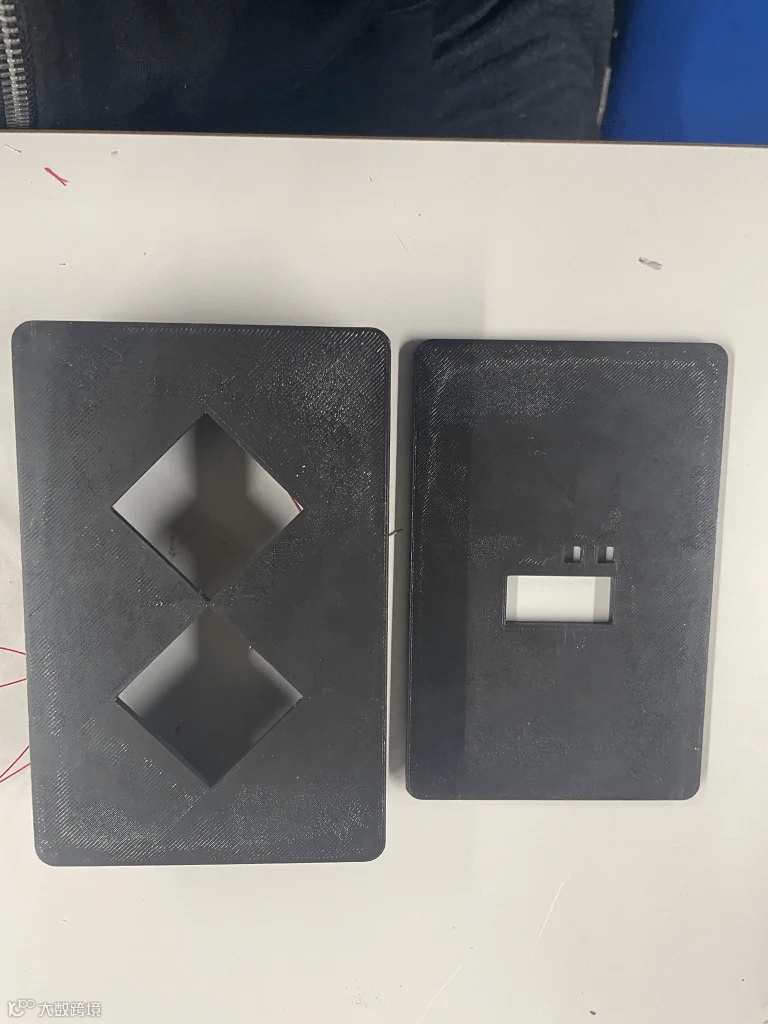

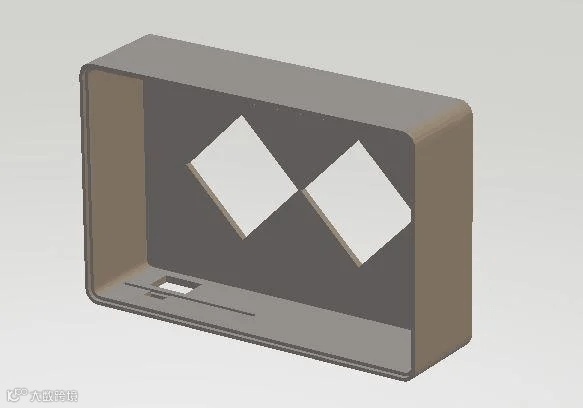

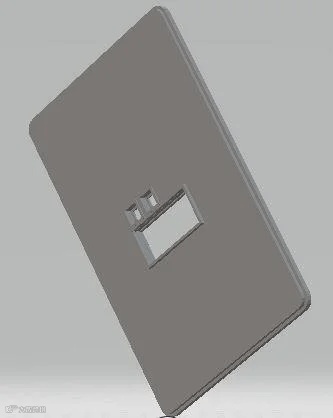

第4步：3D打印外壳

相关STL文件可以在文末下载。

第5步：烧录代码

可以在GitHub的仓库里找到相关的代码：https://github.com/davidfp00/Arduino-Hourglass

如果访问GitHub有困难，也可以一并在文末下载。
