自制一个可以“发射”的太空船模型

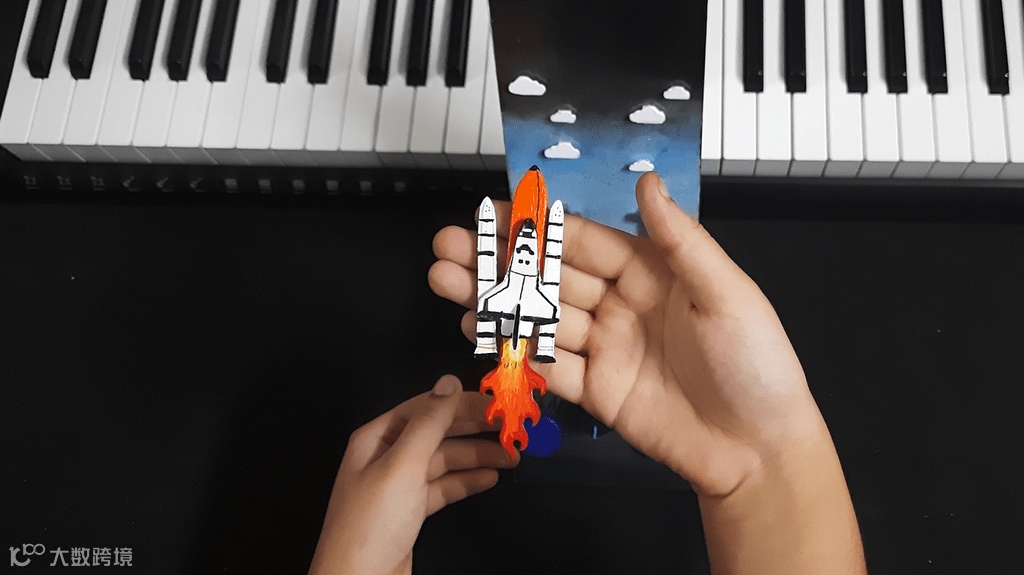

本周我们来做一个太空船发射的模型，控制台带有发射倒计时器和点火按钮，飞船还有可装卸的助推器，非常有意思。

▼ 视频演示（建议打开声音）

准备材料及工具

• 4 x 钕磁铁 [ 5x5x2mm]
• 泡沫板 [ 2mm & 3mm厚]
• 回形针
• 尼龙线
• 透明胶片 A4大小 [100微米厚]
• 双面胶带
• 透明胶带
• 强力胶
• 颜料
• 齿轮直流电机
• 蜂鸣器
• 10K ohm 旋钮电位器
• LED灯 [ 双色 - 红色/绿色]
• TM 1637 / Ht16K33 LED显示模块
• 切换开关
• 2 x 触摸开关
• 2 x 限位开关
• Arduino Uno
• 1 x L293d电机驱动IC
• 手工刀
• 焊接铁
• 剥线钳
• 剪刀
• 钳子

步骤1：设计

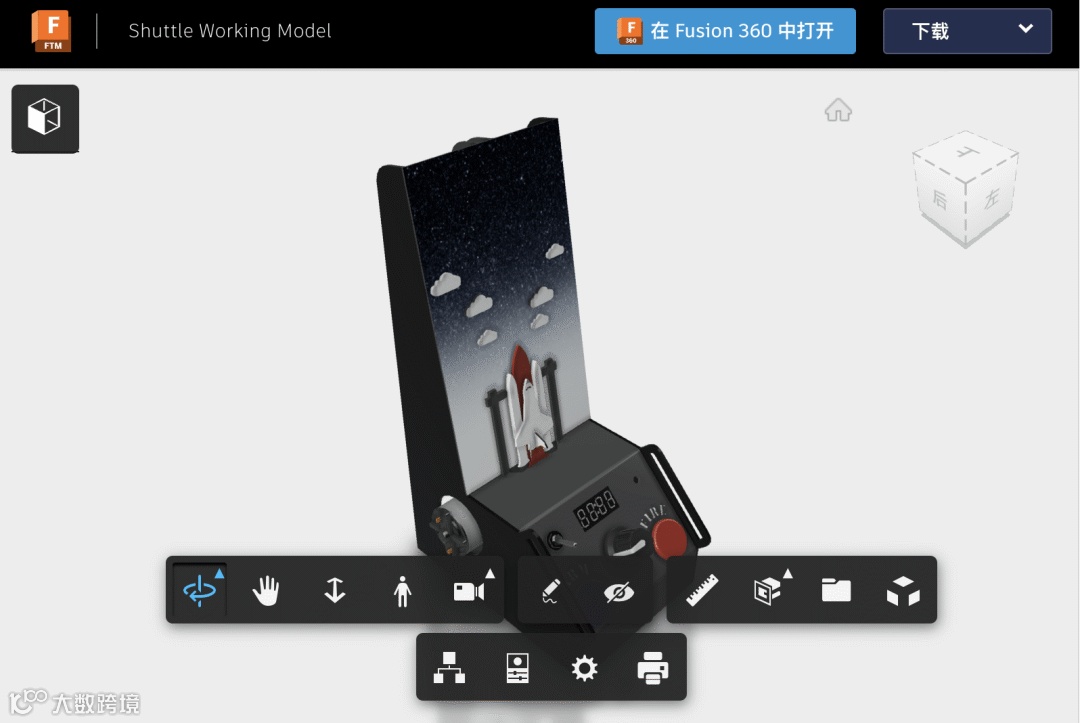

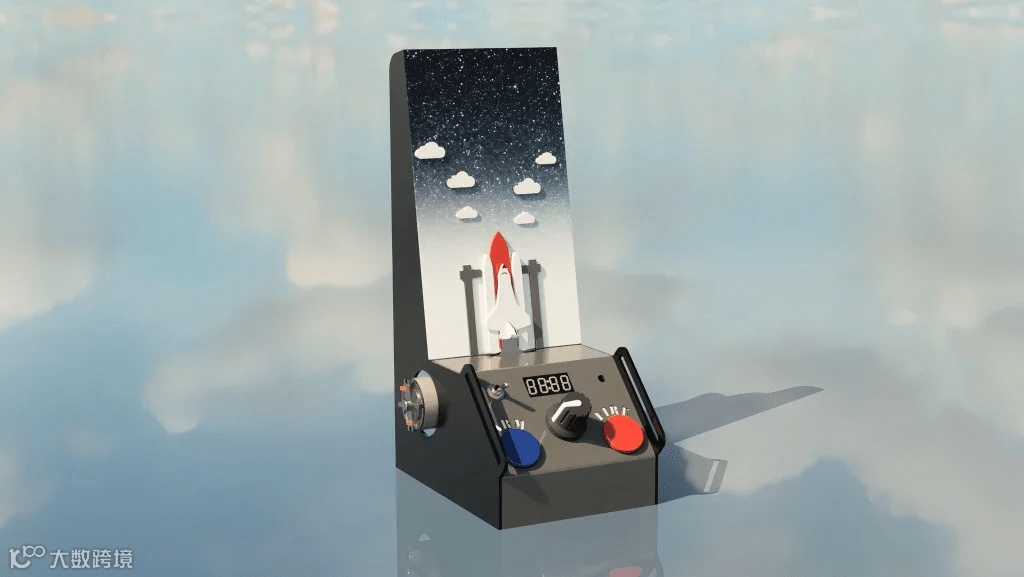

太空飞船工作模型：

stl文件可以在文末下载。

步骤2：编程

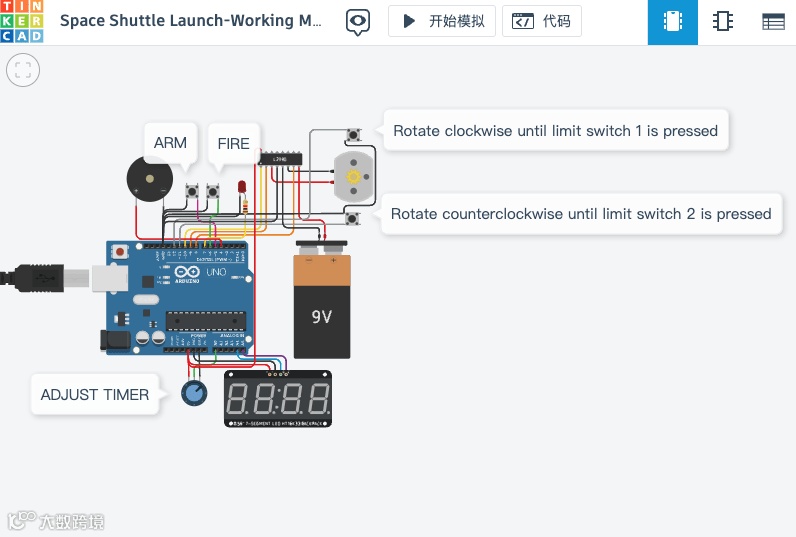

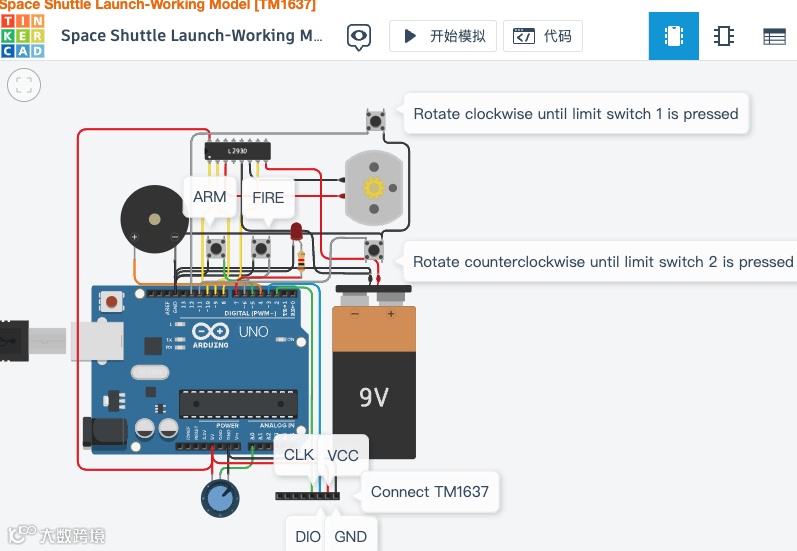

作者使用Tinkercad来测试代码和连接，然后进行最终的组装。在项目的例子中，作者有TM1637显示模块。不过在Tinkercad中，可用的显示模块是HT16K33。所以，作者为这两种显示模块分别编写了两段代码。根据你现有的显示模块类型，你可以选择对应的代码。

HT16K33

TM1637

代码可以在文末下载。

步骤3：模板

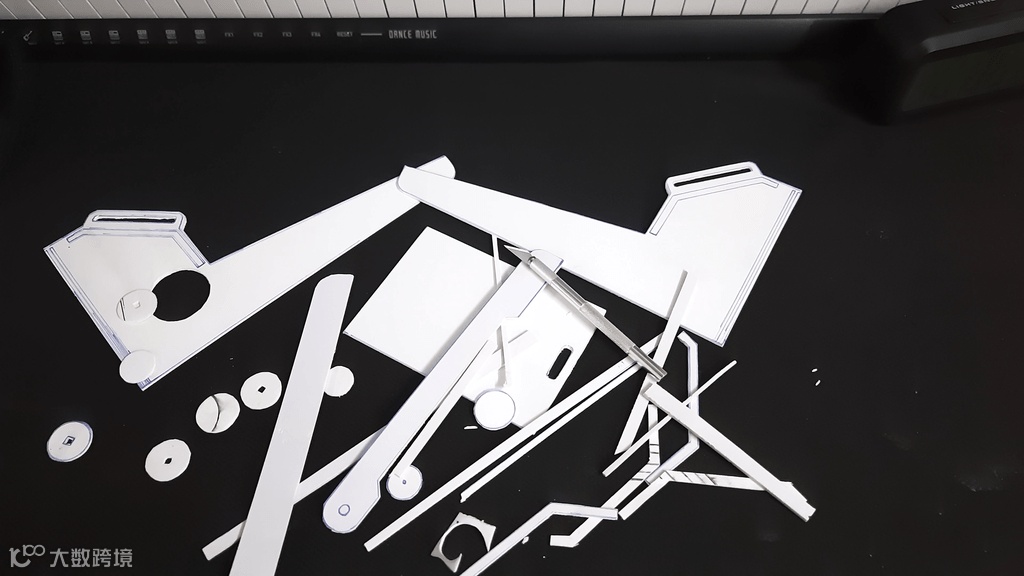

设计好模型后，就可以开始制作模板，从泡沫板上剪出各个部分。

PDF文件文末下载。

步骤4：驱动部分1

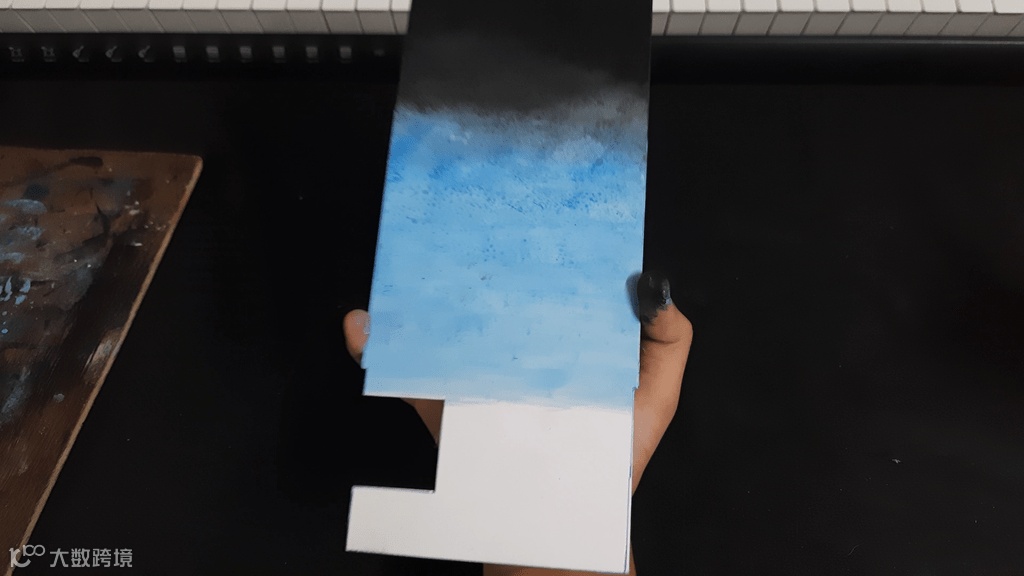

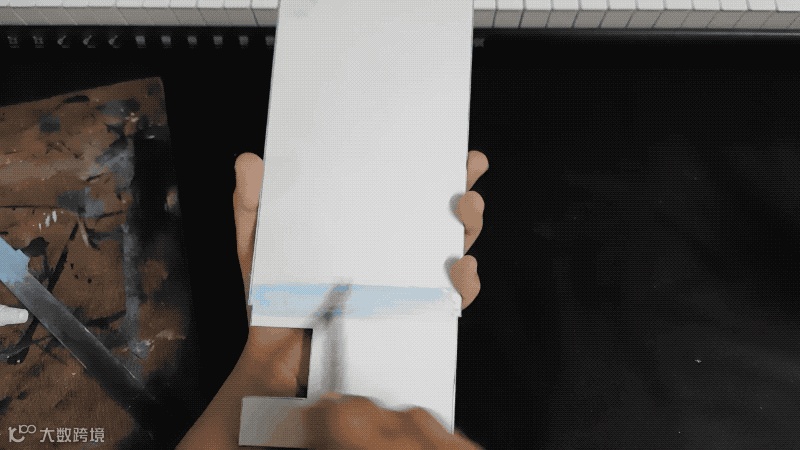

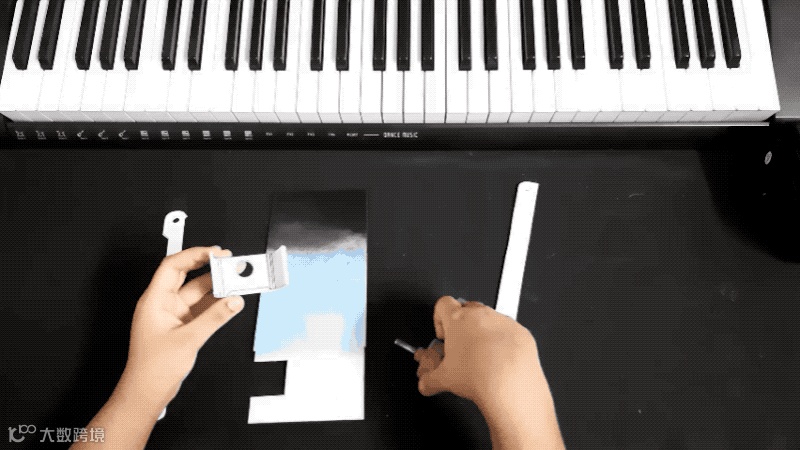

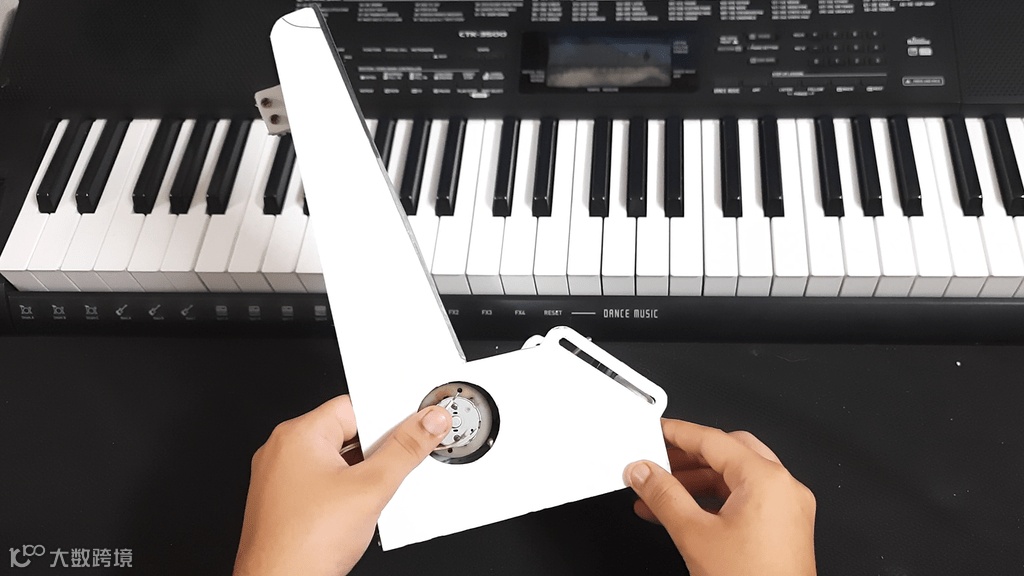

首先，我们将在泡沫板上进行蓝色和黑色的涂漆工作，这是我们太空船要滑动的地方。先从底部开始将其分成三分之一，用蓝色涂漆，然后从顶部用黑色涂漆。在它们交汇的地方，用海绵将它们混合在一起。等到油漆干了之后，就可以把固定滑轮和电机的结构粘贴好了。驱动滑轮直接粘贴到电机轴上，而被动滑轮则通过铆钉的柄部连接到结构上，如gif图所示。

步骤5：驱动部分2

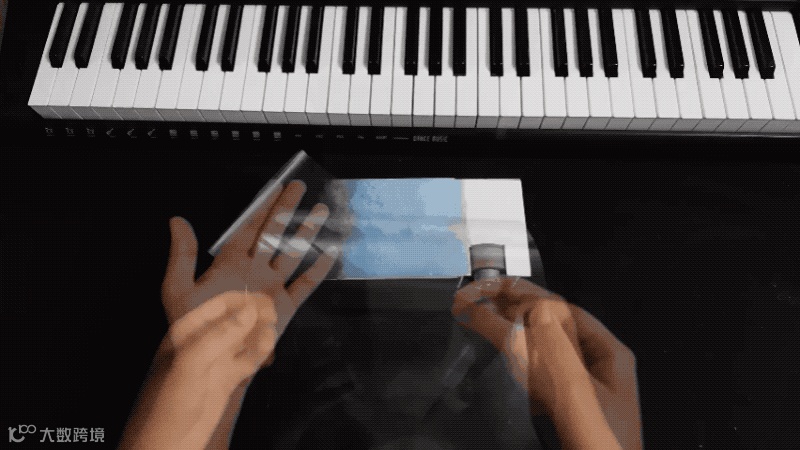

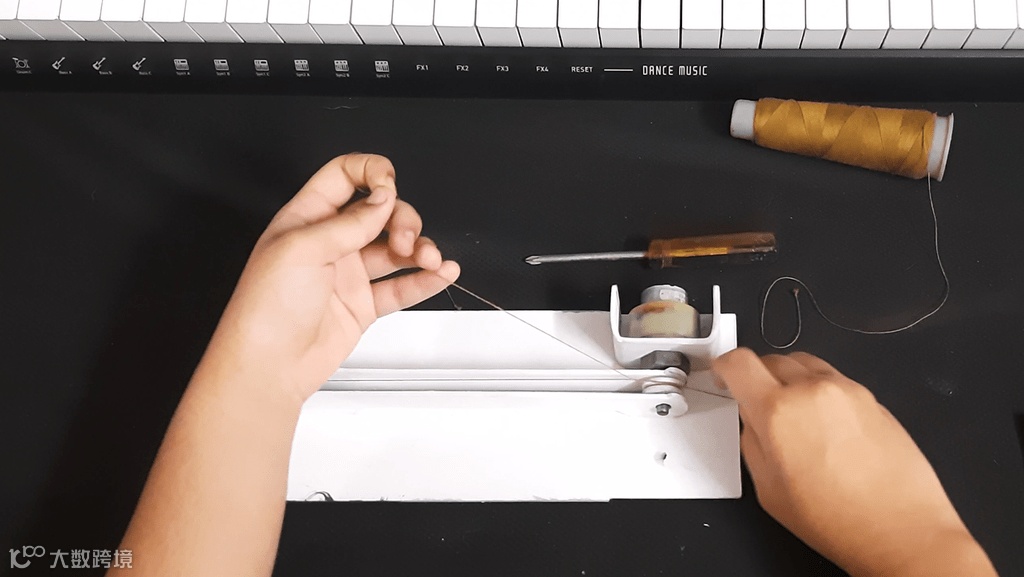

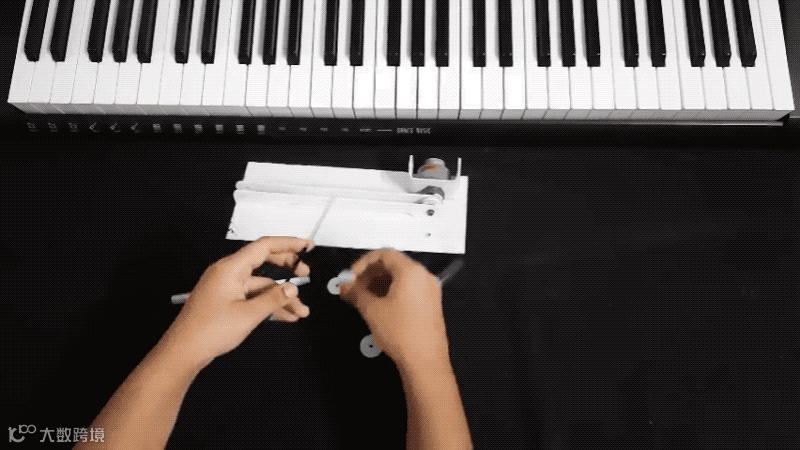

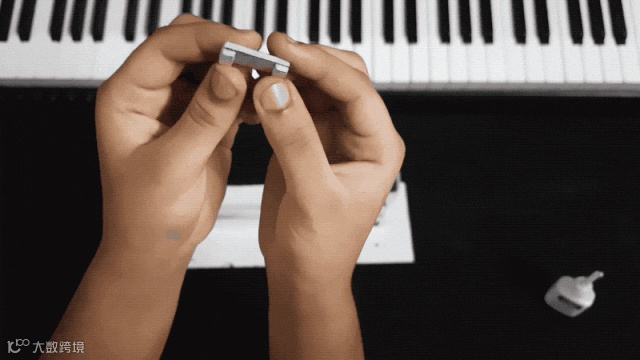

一旦滑轮安装好，我们就可以开始将尼龙线绕在上面。当线绕好后，我们用胶水把磁铁和标签粘在线上，如GIF所示。标签部分有助于限位开关的激活。就像最后一个GIF中看到的那样，我们用透明薄膜胶带来减少滑动接触之间的摩擦力。

步骤6：胶合侧面板

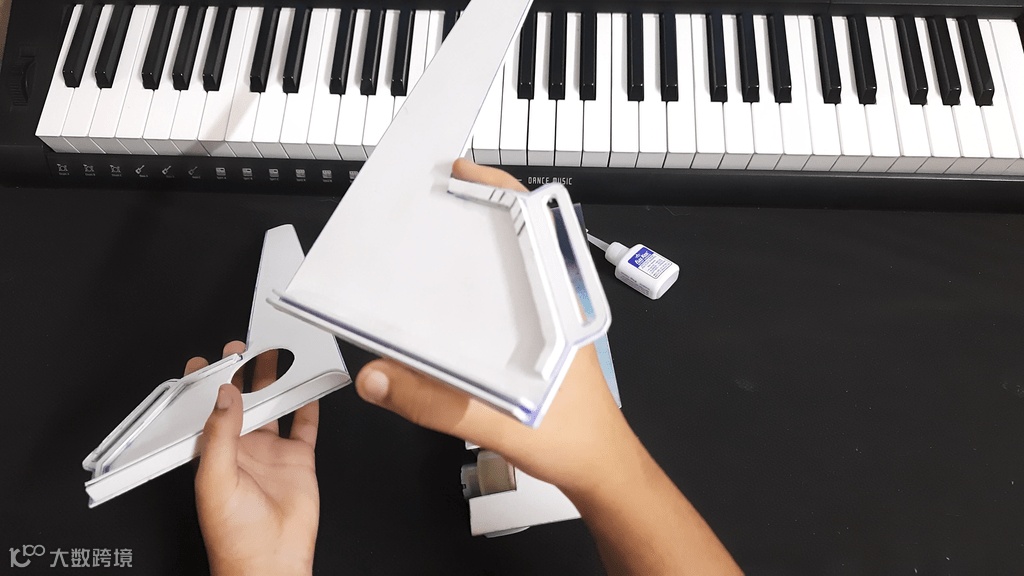

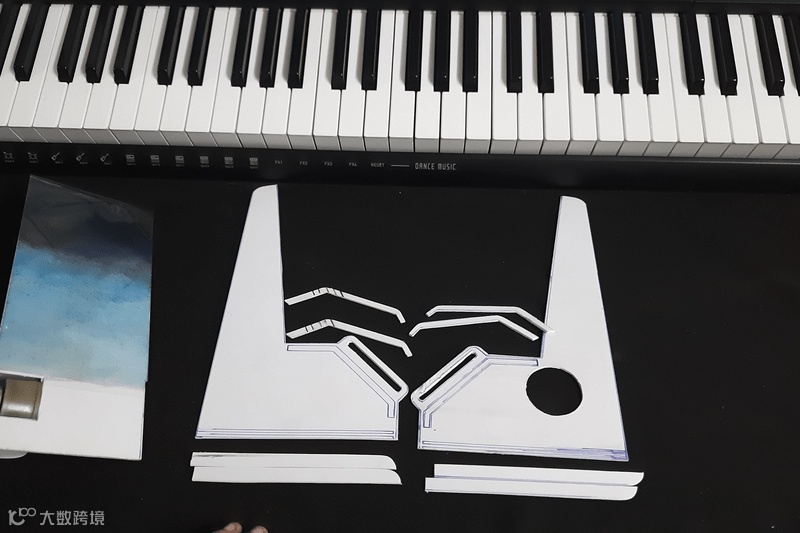

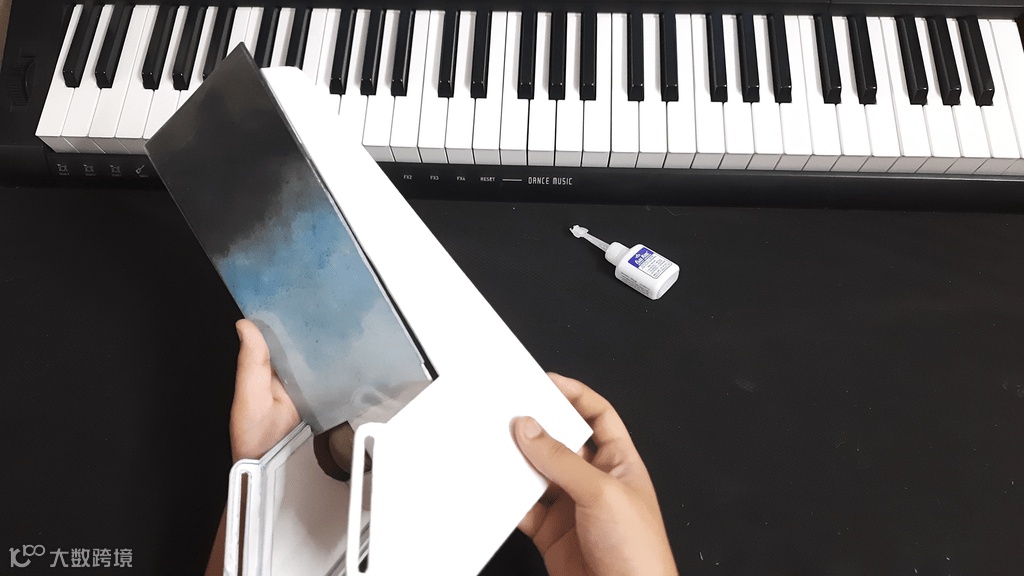

用强力胶粘合侧面板剪切出来的部分。

步骤7：组装前面板

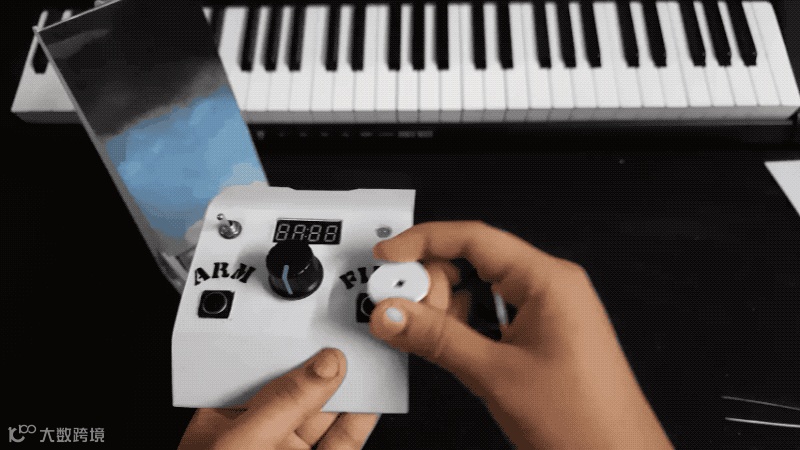

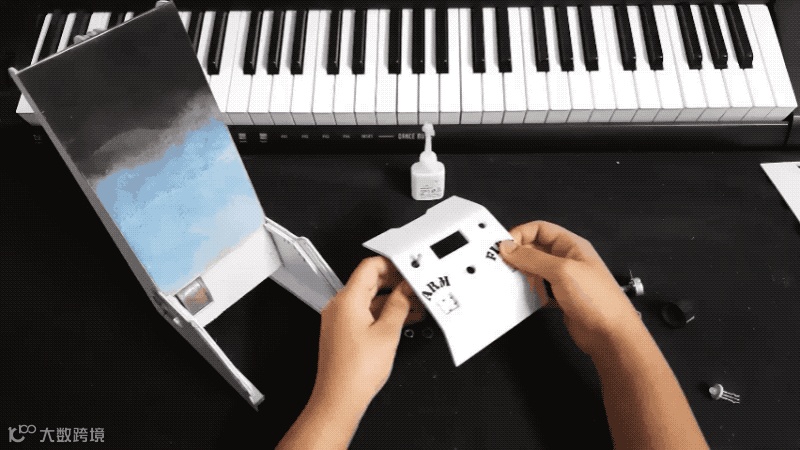

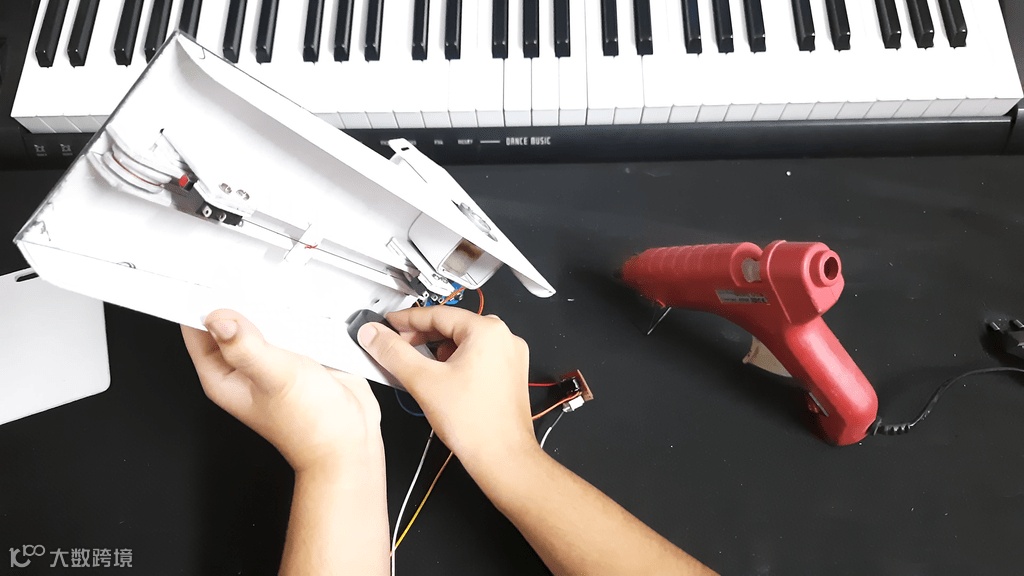

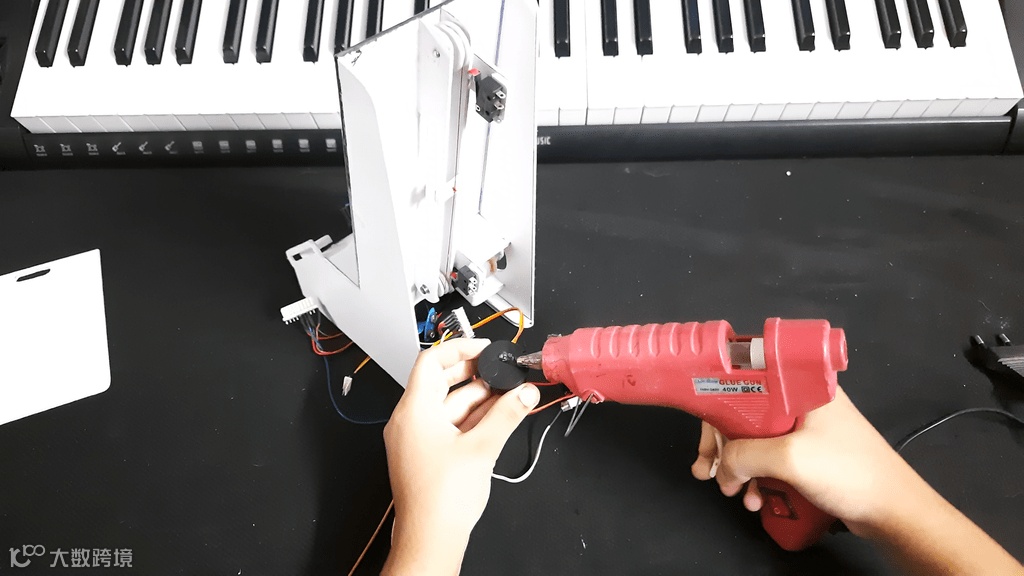

现在我们要把LED灯、切换开关、电位器、LED显示器、触摸开关等装在前面板上。在需要弯曲的部分，可以轻微折叠前面板。如果你的泡沫板太硬，可以用热风枪软化。组装好之后，我们来焊接线头，连接Arduino。如照片所示，蜂鸣器可以用胶枪粘在设备的后面。

连接图/线路图/代码参考步骤2。

步骤8：与Arduino连接

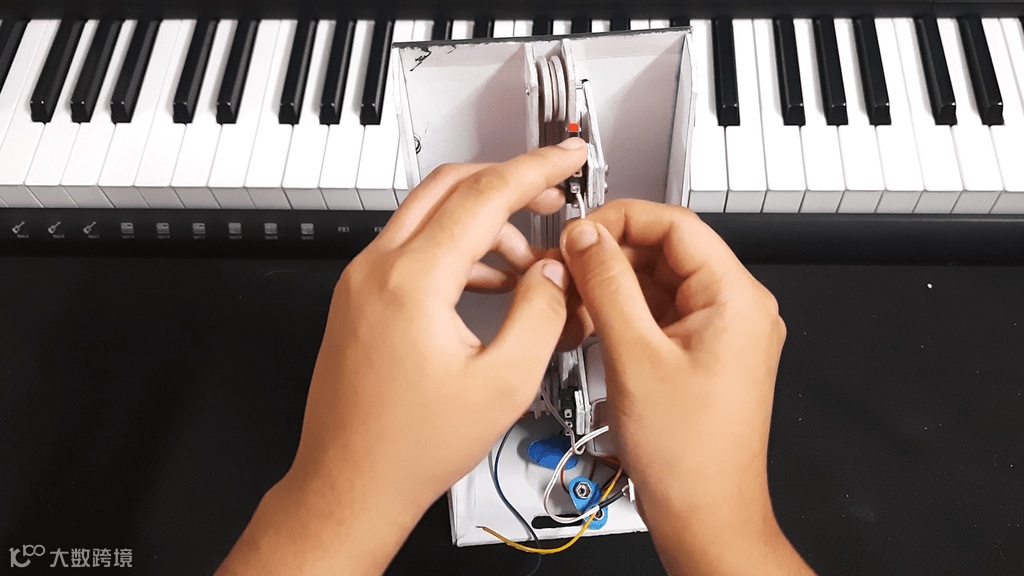

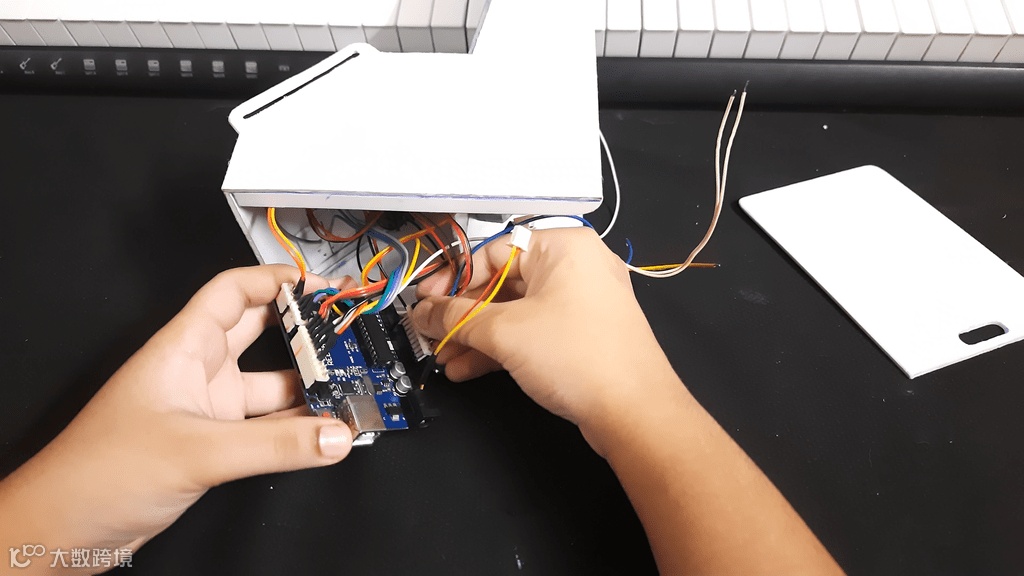

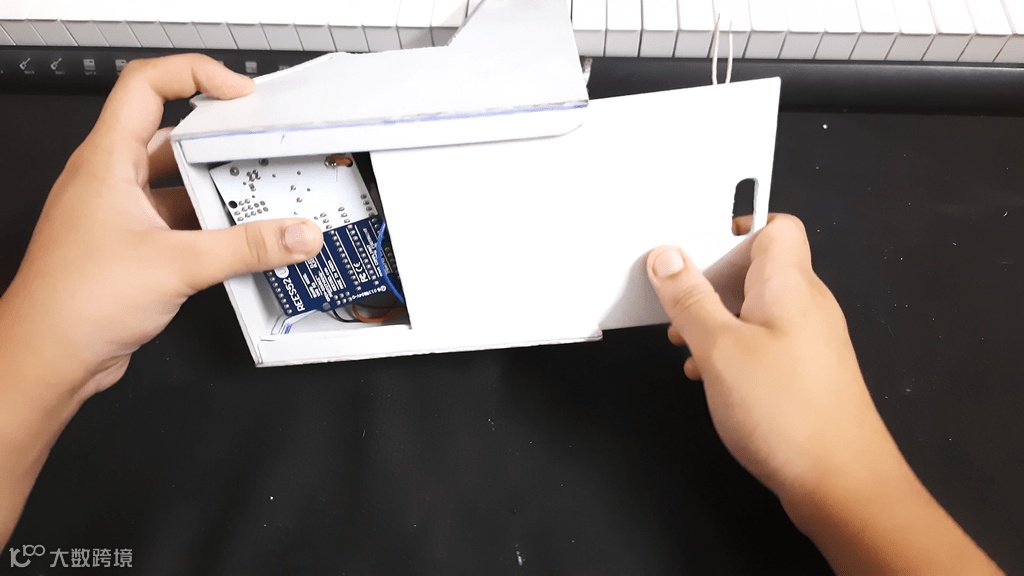

接上Arduino，并用泡沫板剪切板包住整个设备，如图所示。

连接图/线路图/代码参考步骤2。

步骤9：太空船模型-第1部分

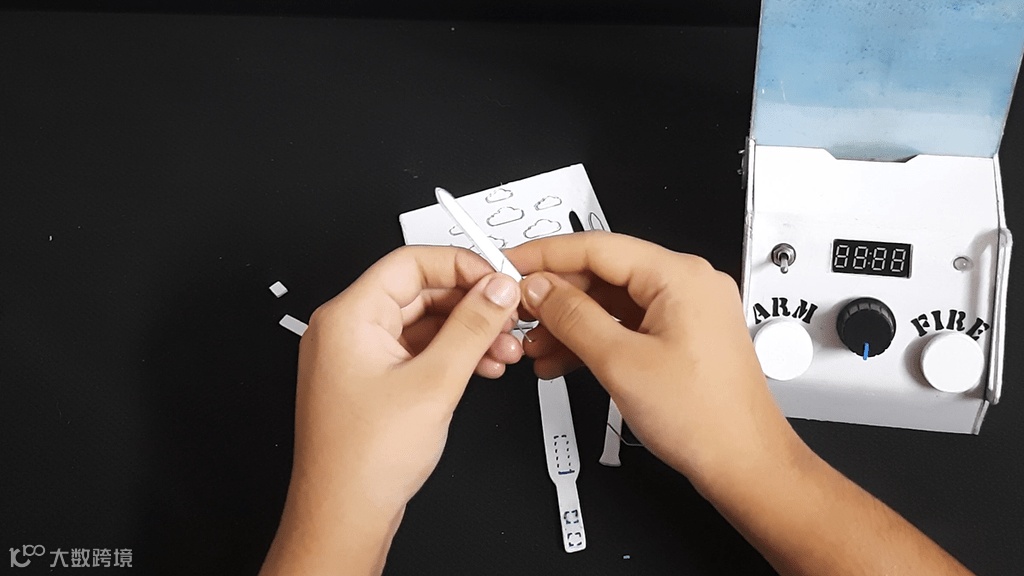

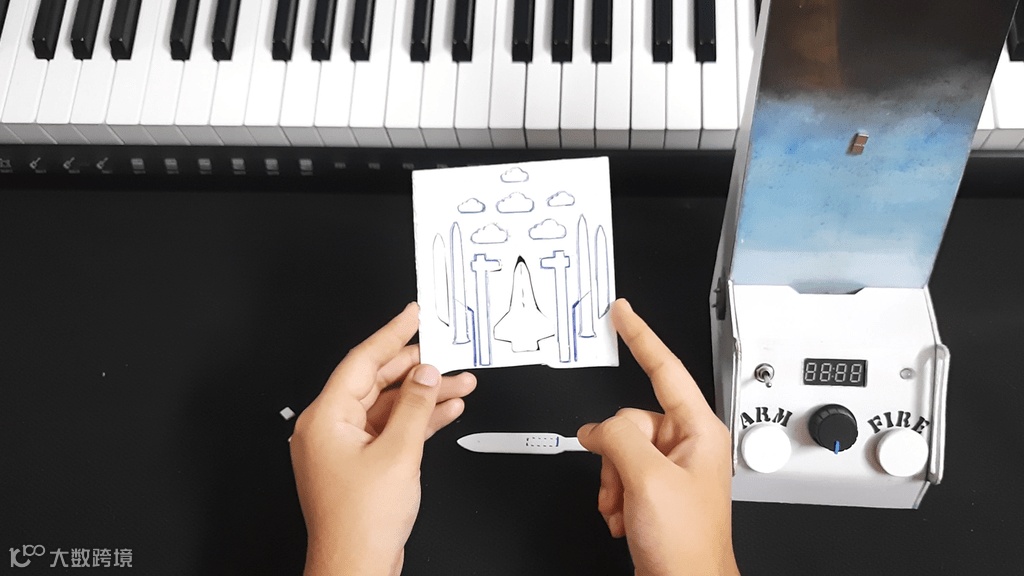

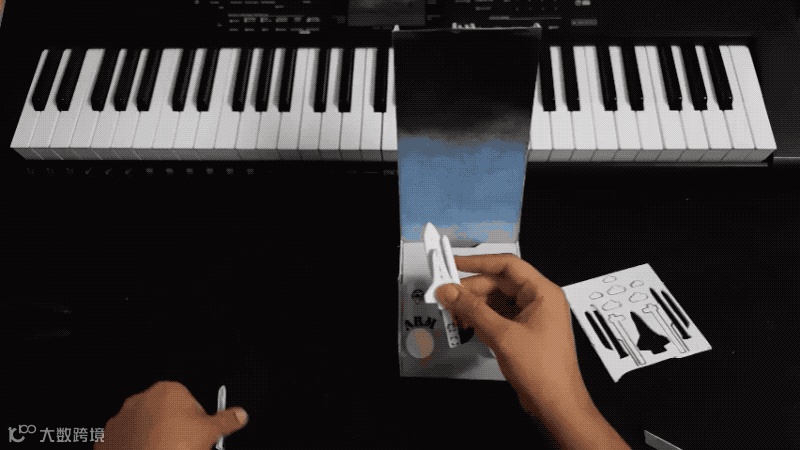

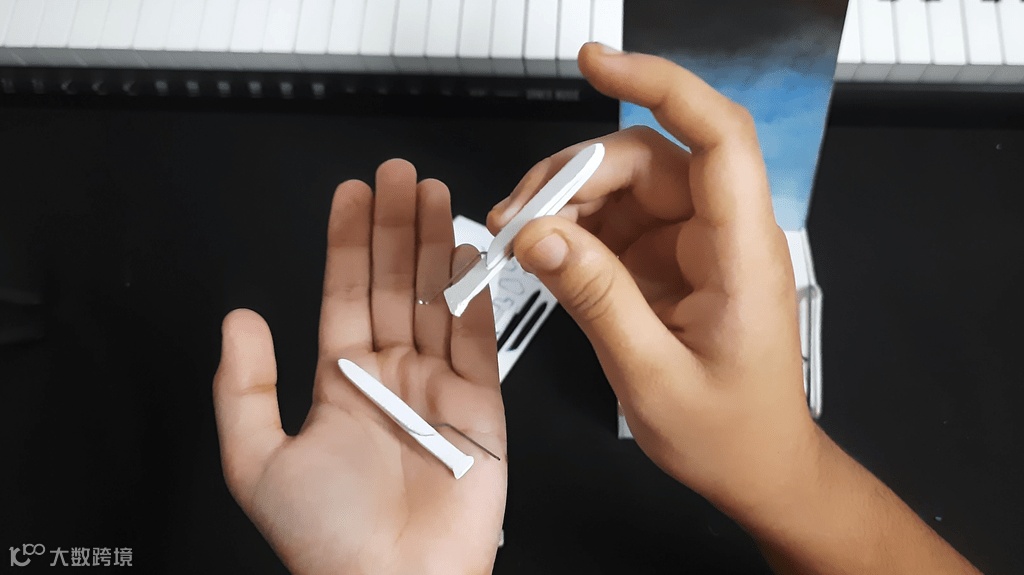

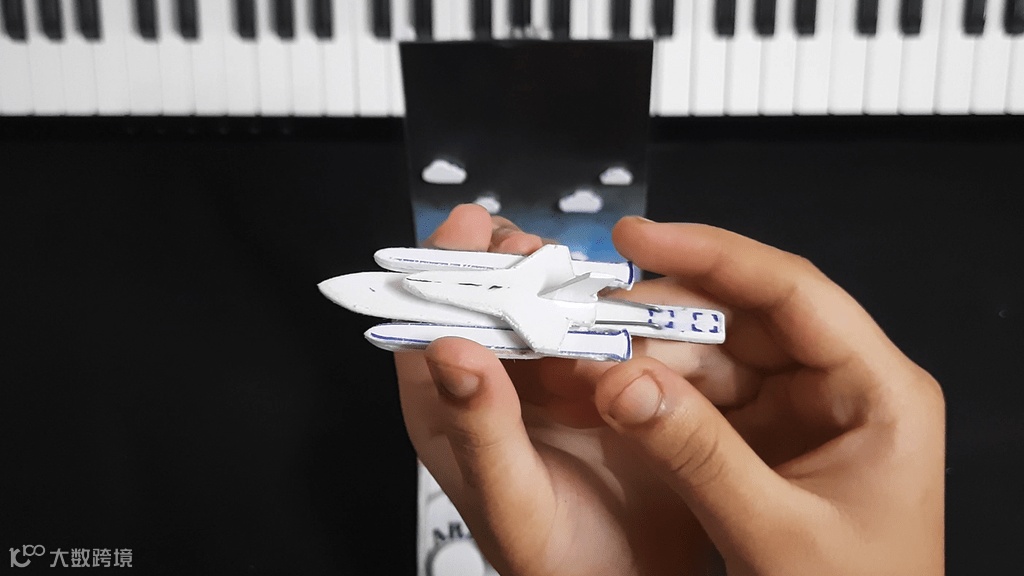

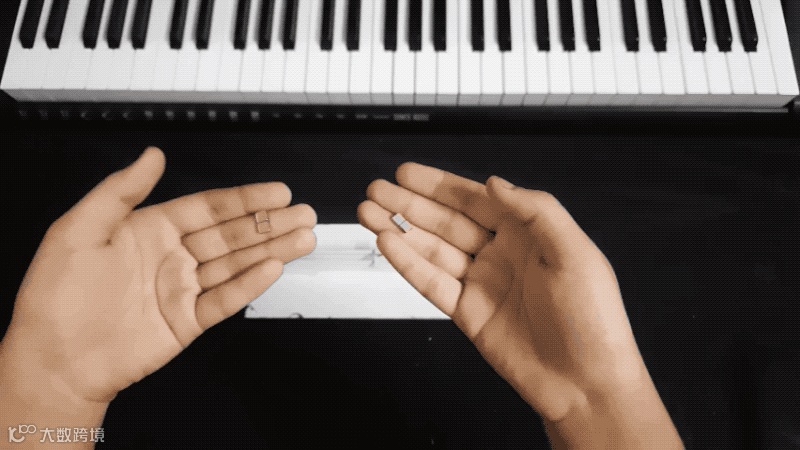

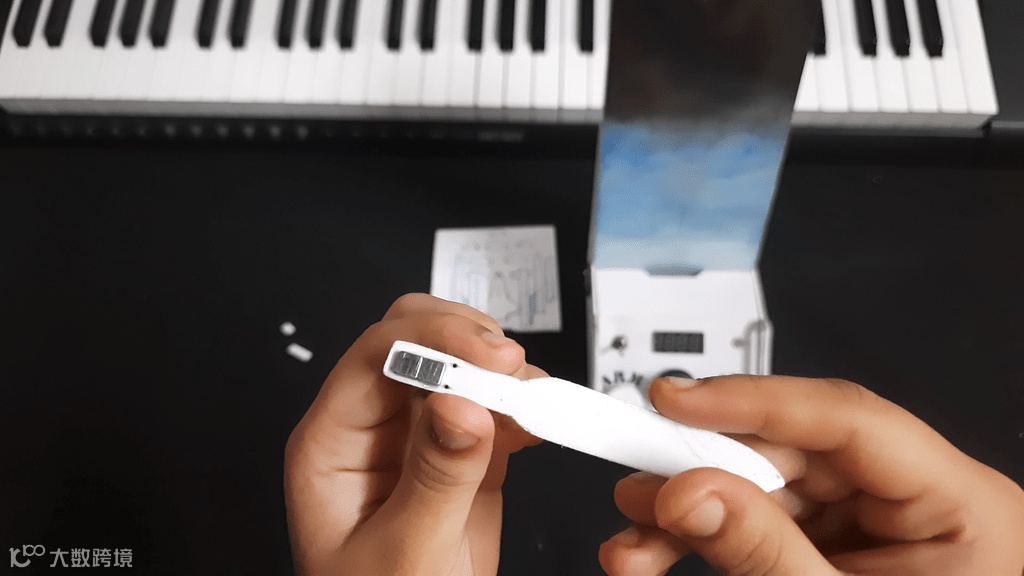

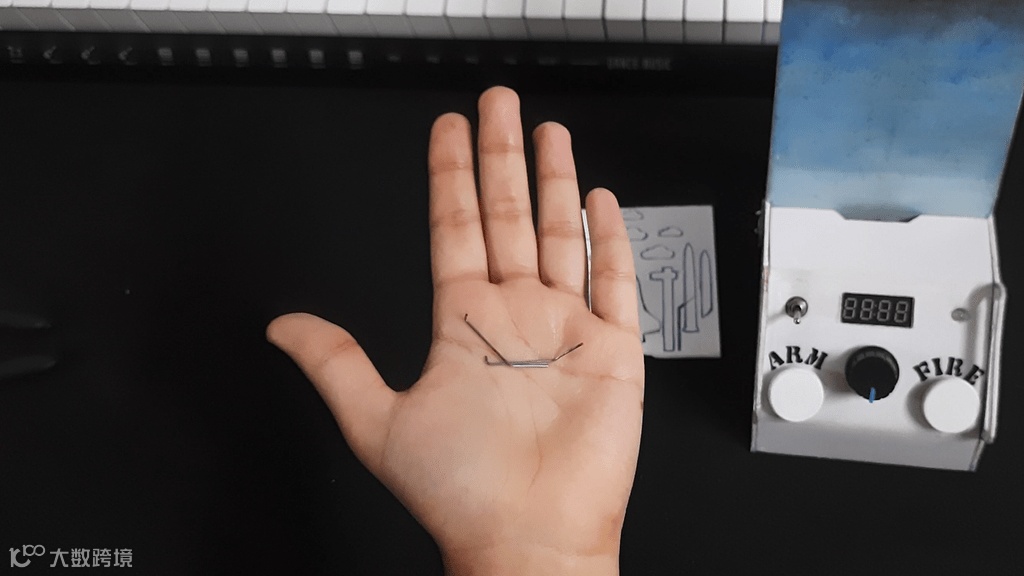

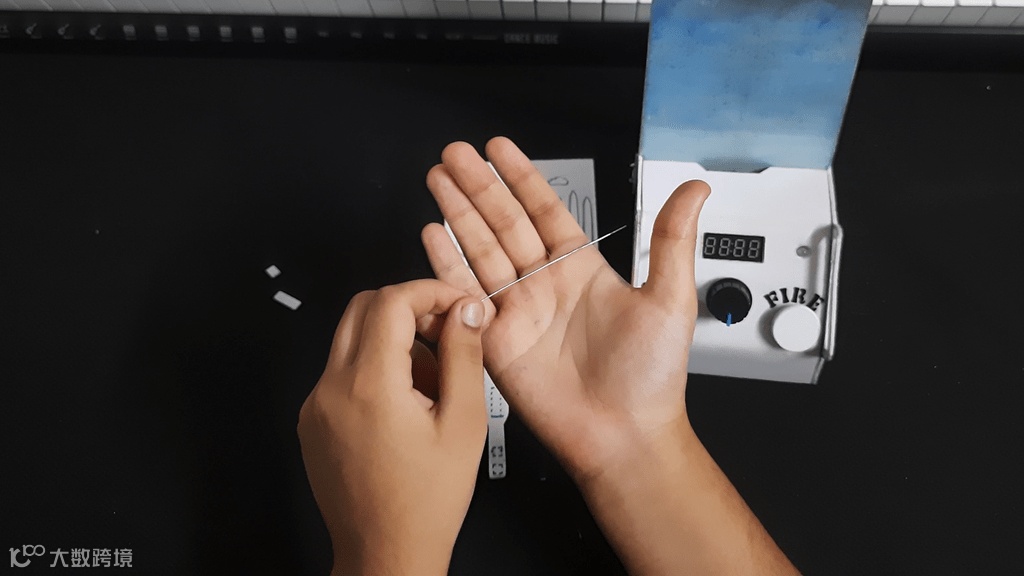

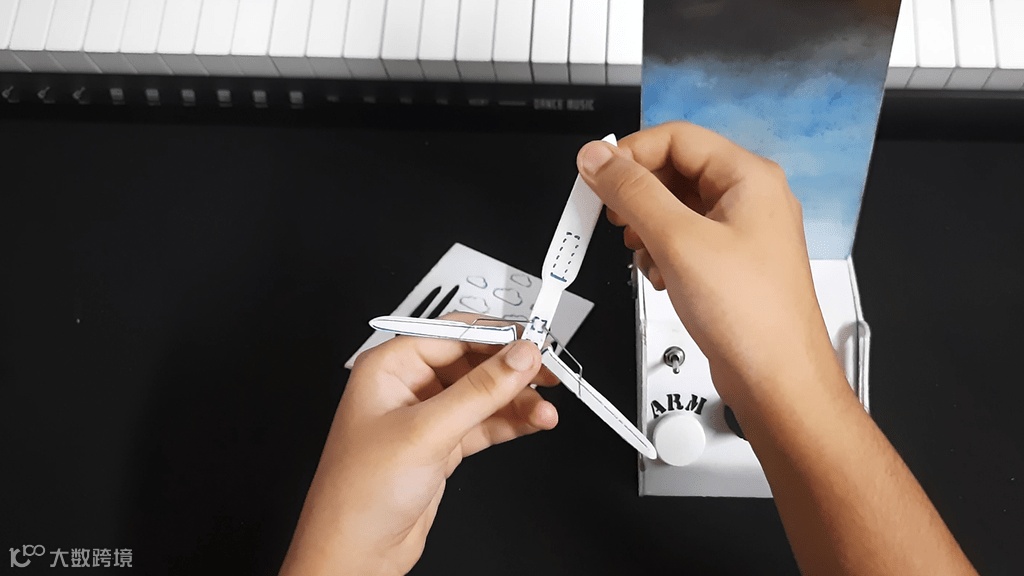

使用模板，我们剪下建造太空船所需的零件。磁铁粘贴在其中一个剪下来的部分的背面上，如图所示。连接可拆卸助推器部分与飞船的导线是用回形针制作而成的。使用电线剥皮器去掉回形针上的塑料套，并根据设计好的模型弯曲导线后再将其粘贴到助推器部分中。

步骤10：太空船模型-第2部分

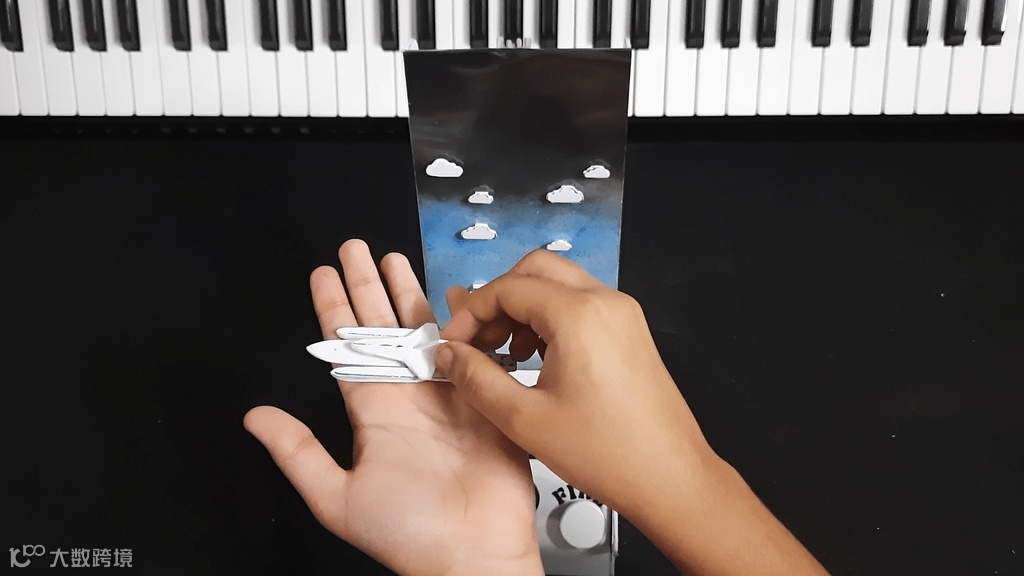

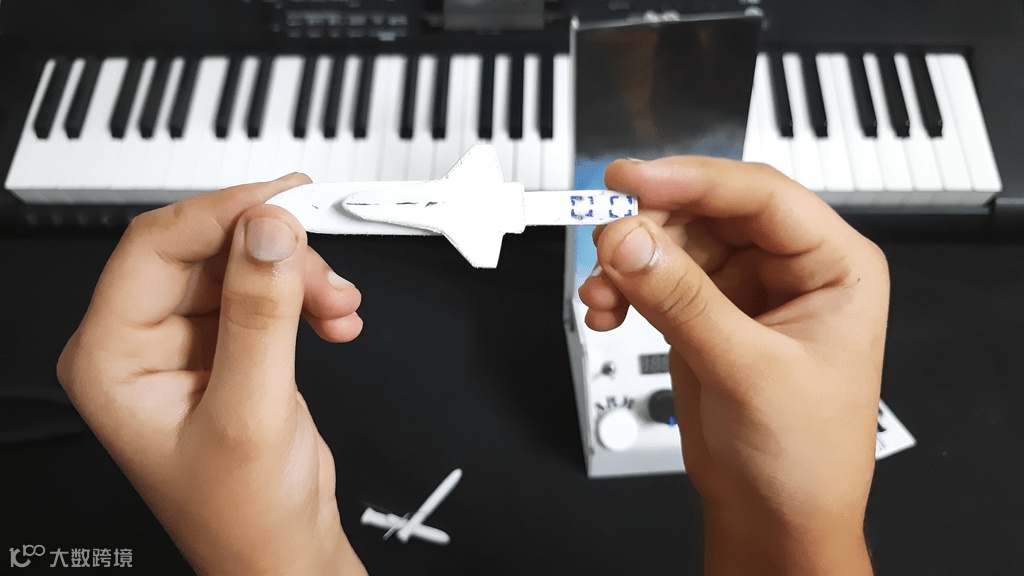

如动图所示，我们把云和结构的剪切部分连接到面板上。然后我们把尾部零件贴在飞船上，如图所示。至此，我们的粘贴过程结束了。剩下的就是一些涂色了。

如图所示，我们将连接云朵和结构的剪影连接到面板。接下来，我们会按照图片中的示例给太空船安装尾部零件。通过这样的步骤，我们完成了粘贴/安装过程。现在只剩下最后一步——涂漆。

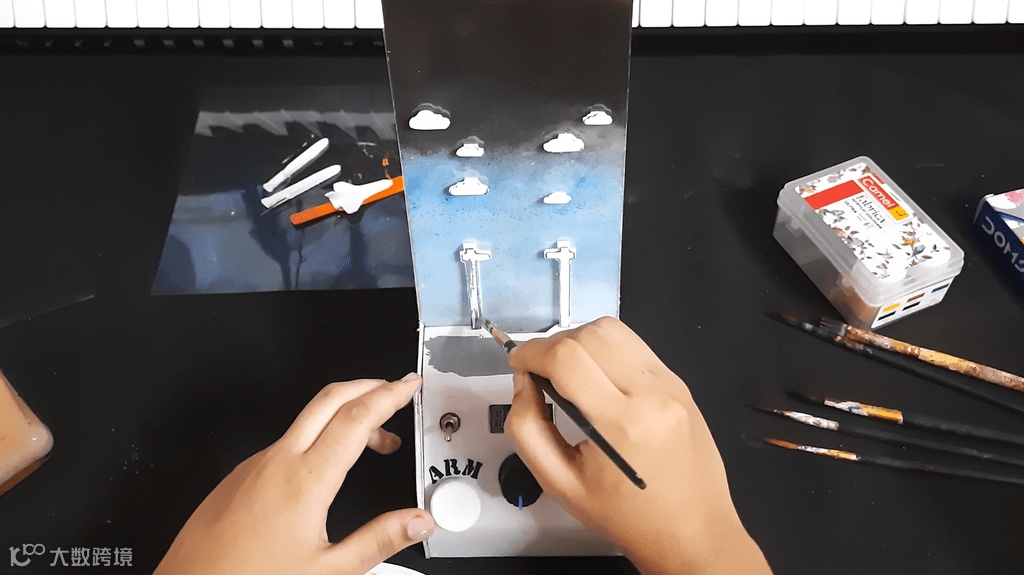

步骤11：上色和装饰

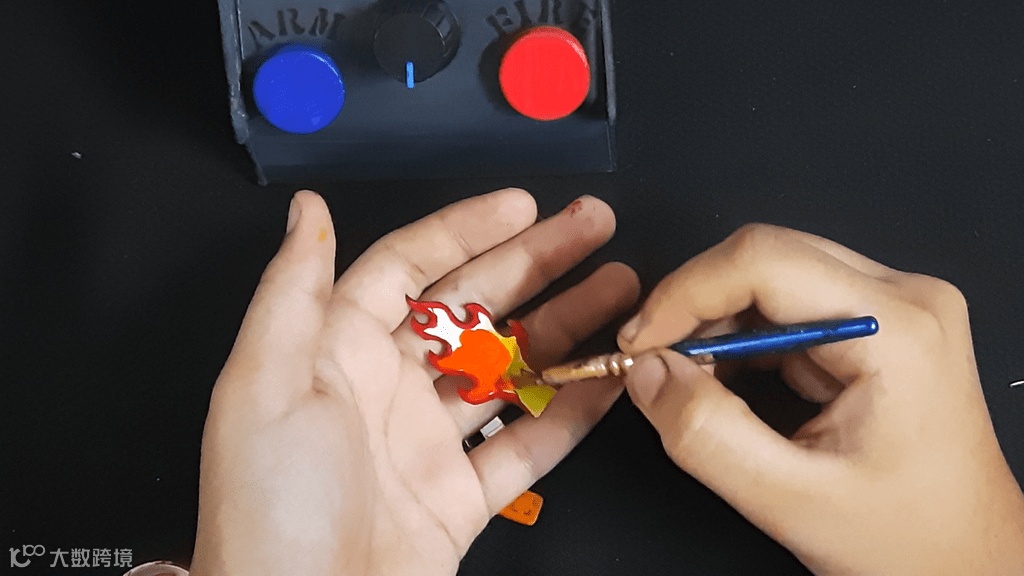

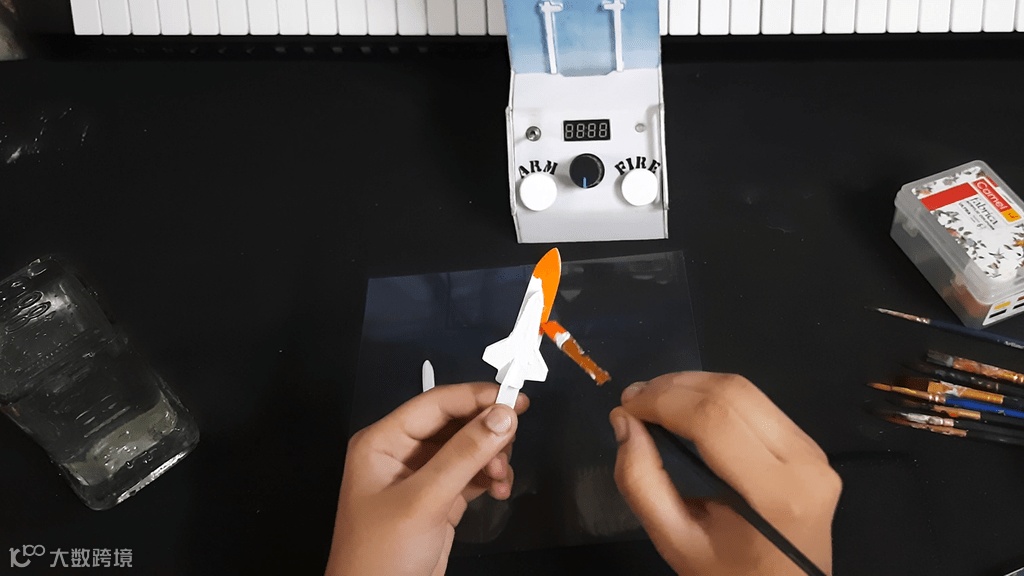

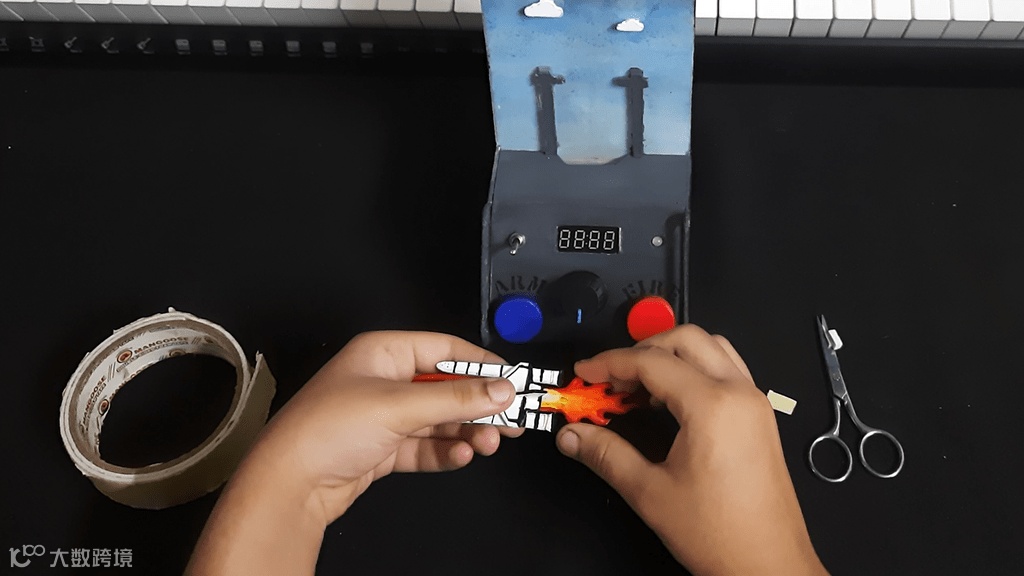

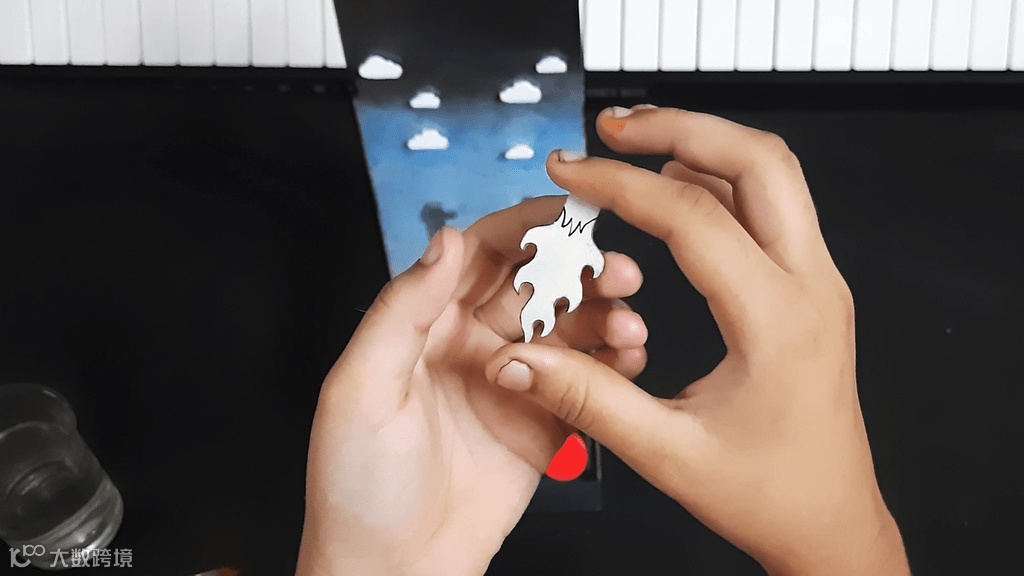

我们用颜料来给飞船上色，如照片所示。火焰剪切部分（由薄纸板制成）用双面胶带贴在飞船上。这样我们的太空船就制作完毕，准备开始发射！
