完全开源！DIY一个基于ESP32-S3的智能手表终端

你是否曾想过，打造一块属于自己的智能手表，不仅能日常佩戴，还能随心所欲DIY功能？

今天和大家分享的，就是一款专为创客群体设计、完全开源的智能手表项目--QF ZERO V2。无论你是硬件极客、软件开发者，还是想入门可穿戴设备DIY，这款手表都能让你大展拳脚。

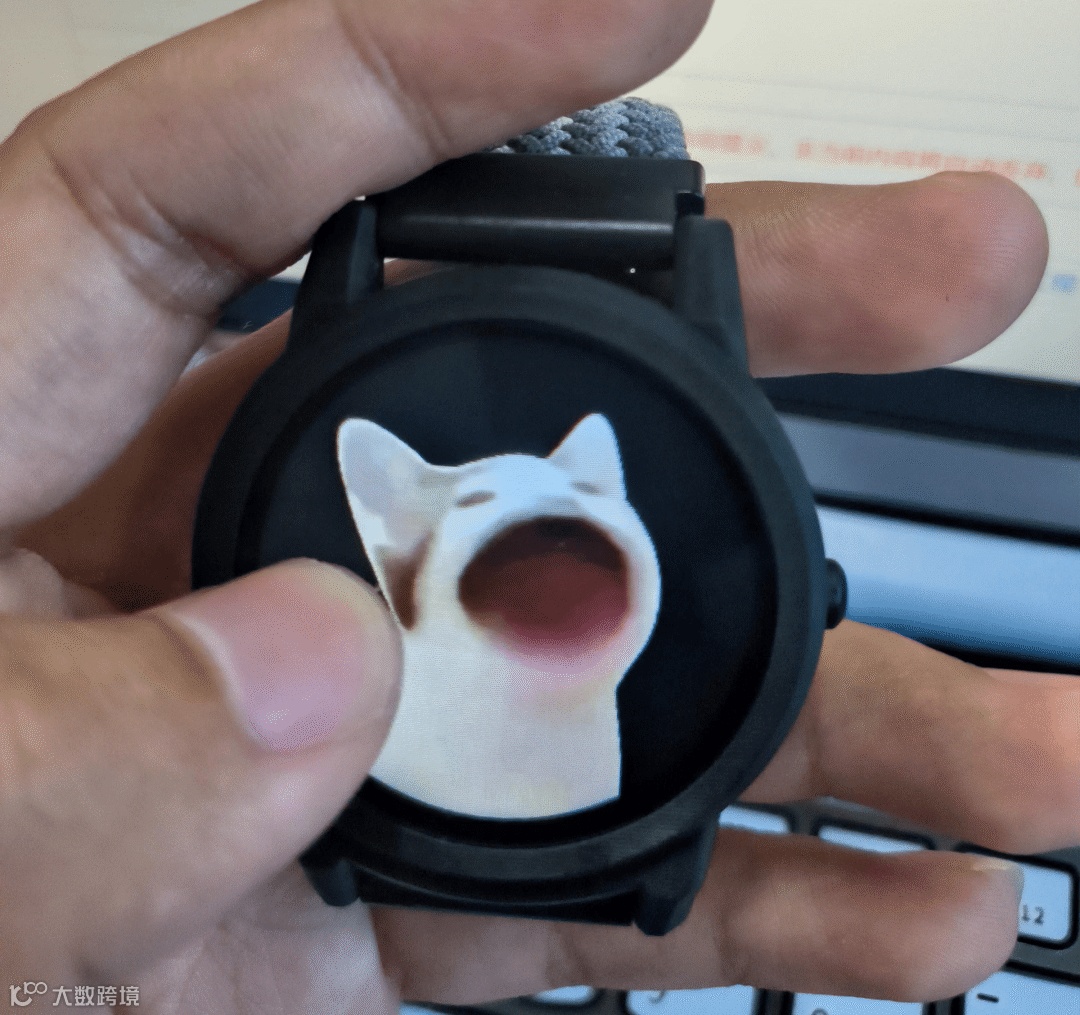

成品效果

项目亮点

• 主控芯片：ESP32-S3，支持Wi-Fi与蓝牙，性能强大，生态完善
• 副处理器：HC32L110C6UA，专注低功耗任务
• 屏幕：1.28寸240×240分辨率圆形电容触摸屏，交互体验流畅
• 传感器丰富：集成九轴IMU（LSM6DSL+QMC5883L）、气压计（BMP280）、电池库仑计（CW2015），支持多种运动与健康检测
• 超低功耗设计：关机待机功耗低至14uA，普通待机约30uA，充满电可用2个月

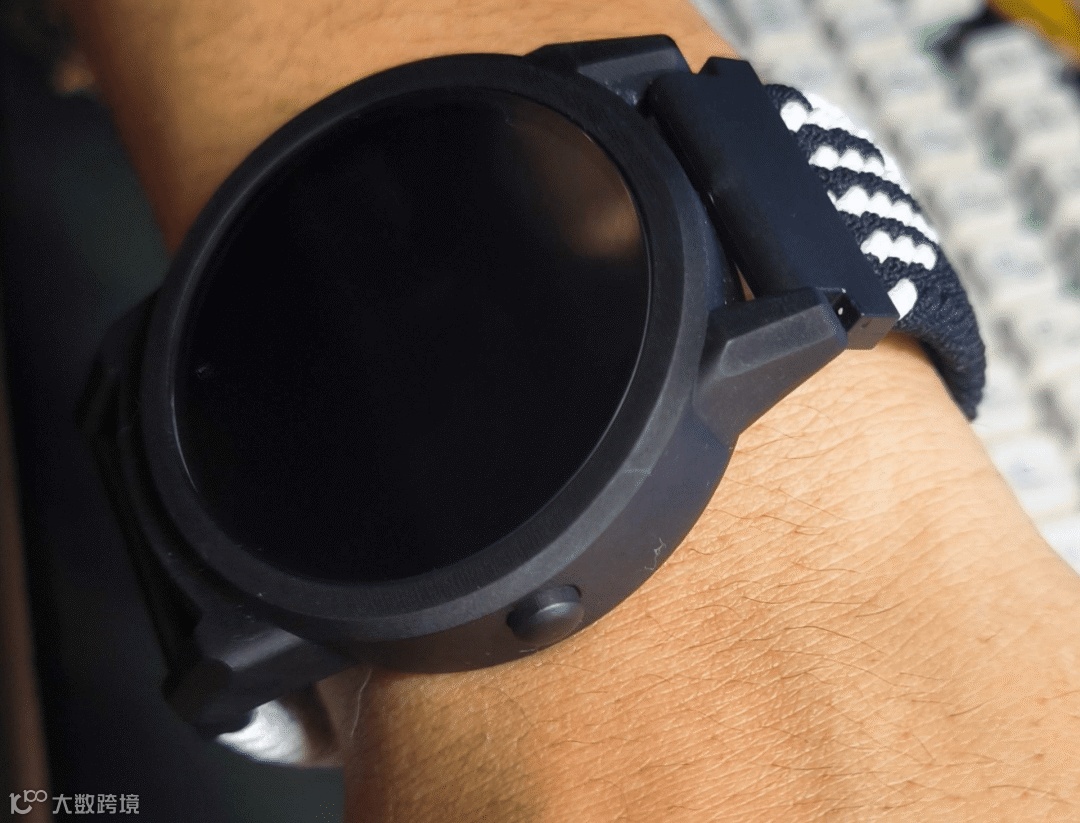

• 外观精致：PCB/铝片后盖，类商品级外观，表带通用
• TYPE-C接口：支持充电、程序烧录与外设扩展
• 完全开源：软件、硬件、外壳设计文件全部开放，配有详细文档和交流群

功能与玩法

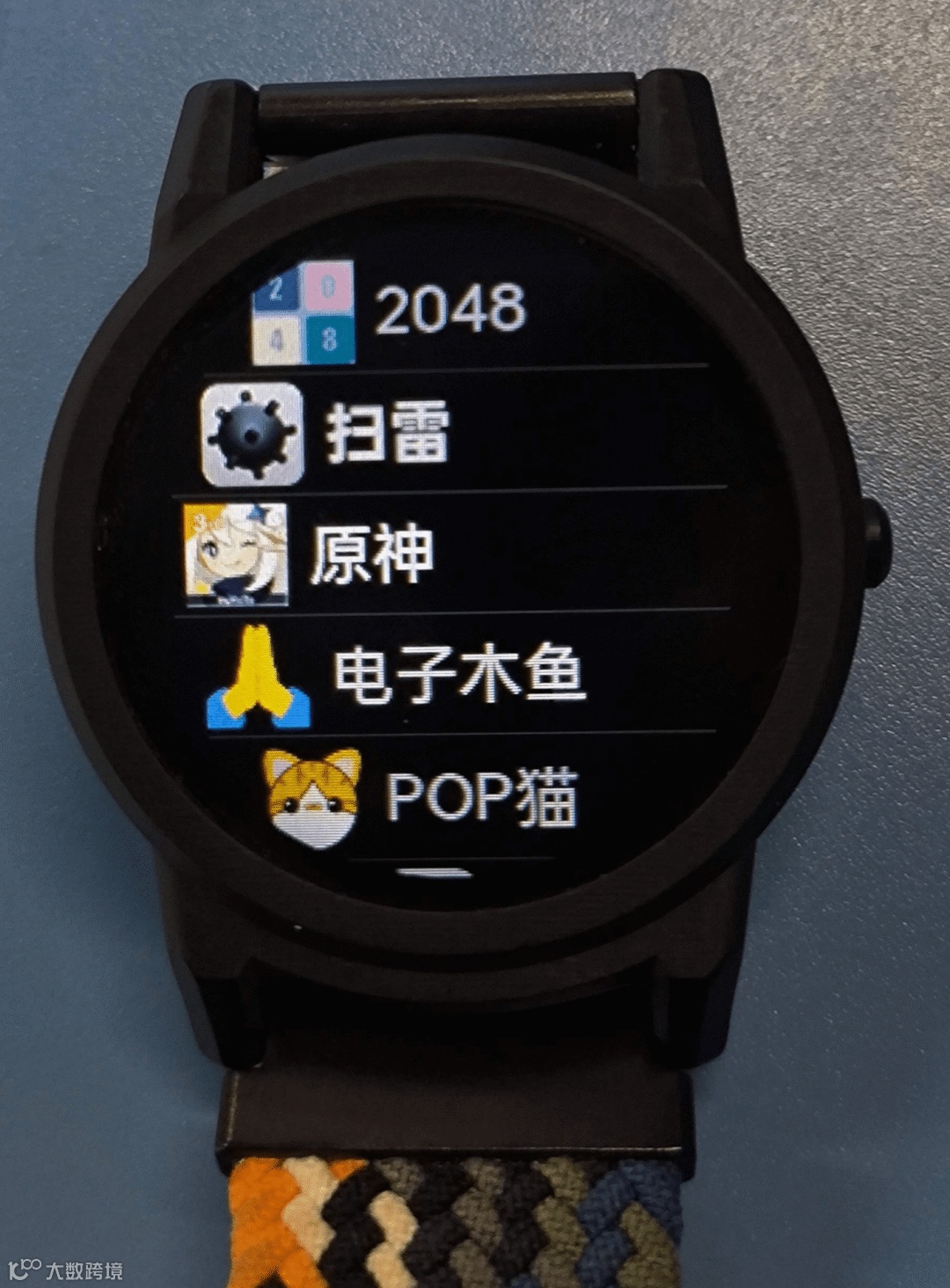

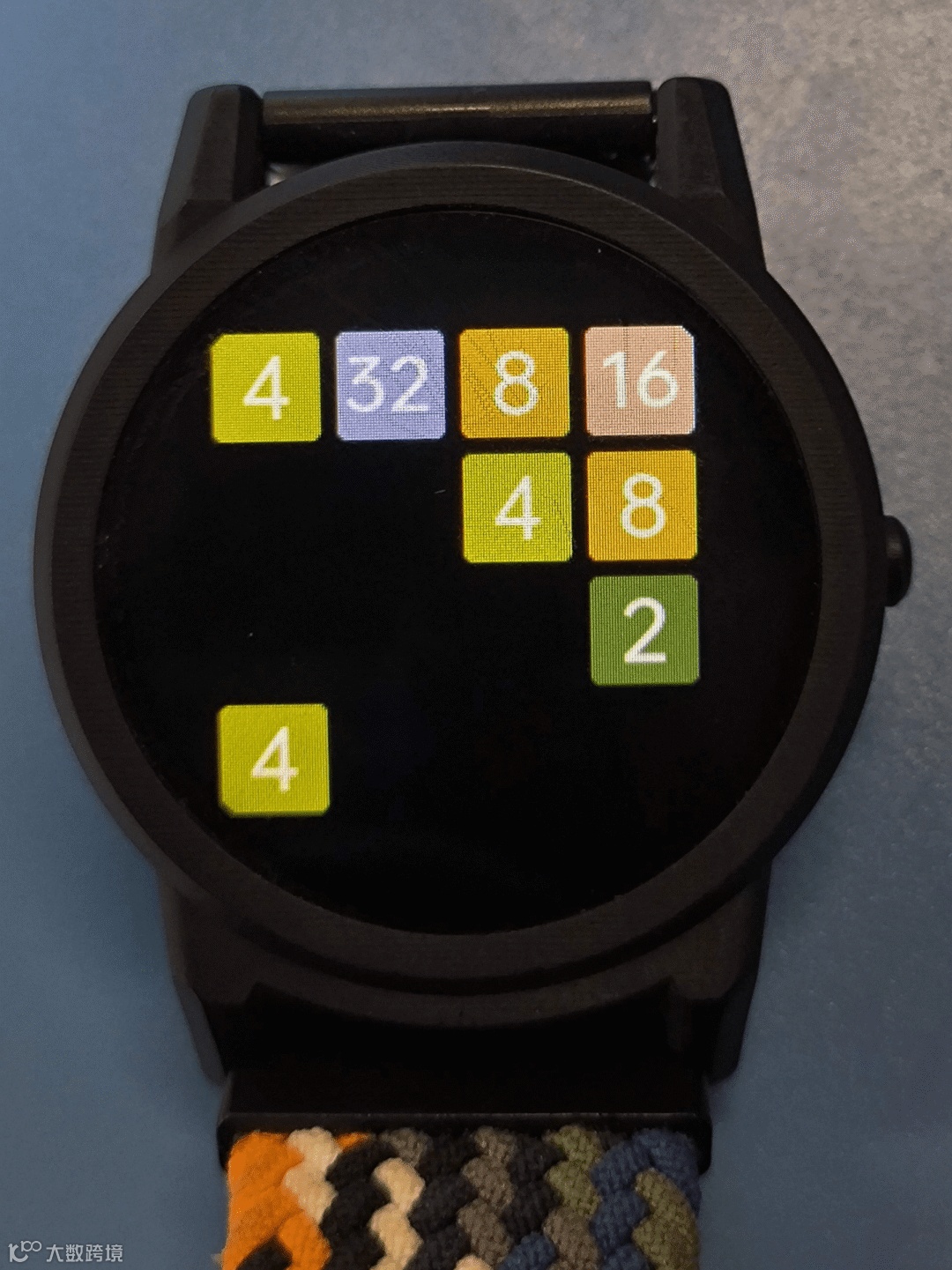

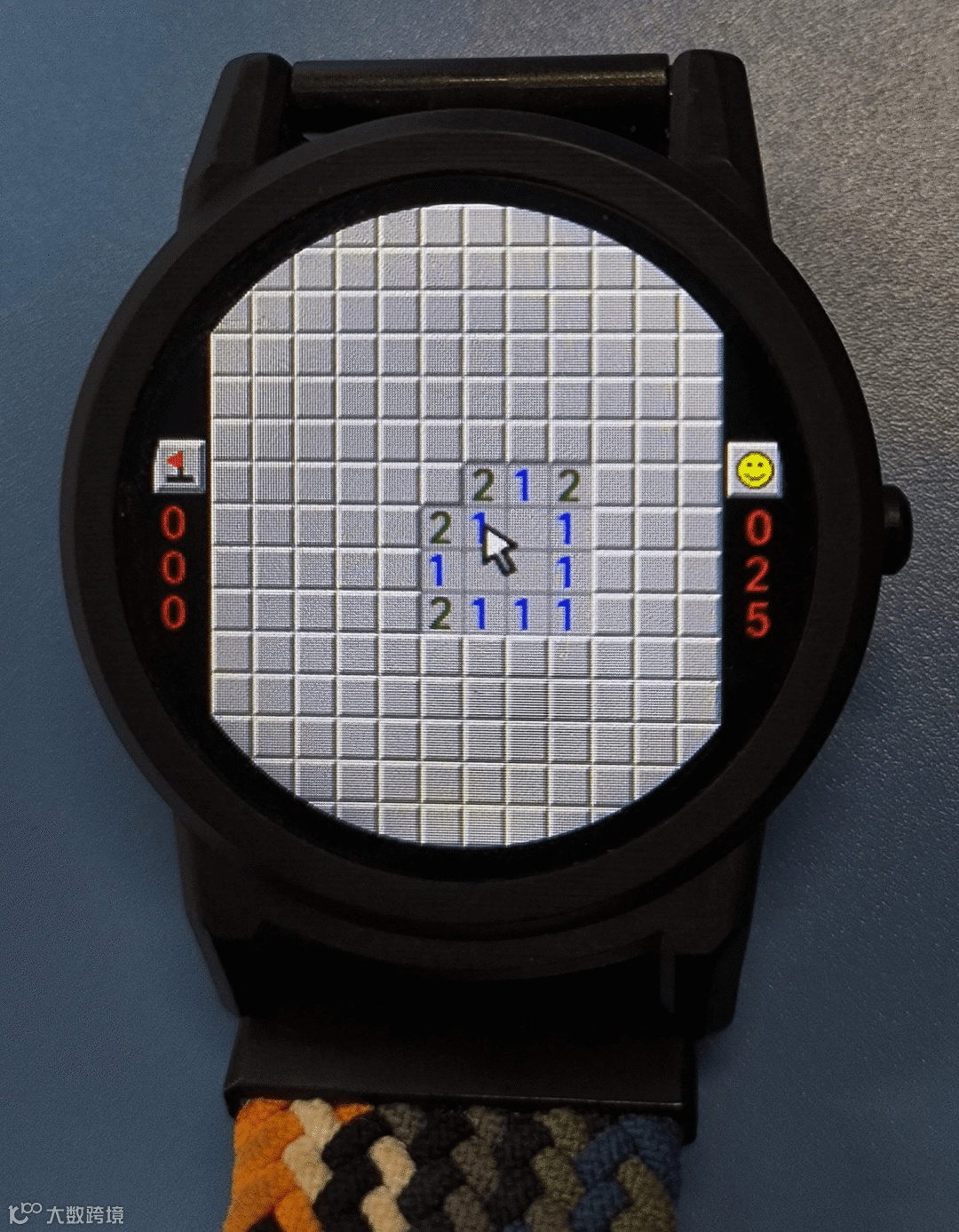

QF ZERO V2不仅是一块智能手表，更是一个功能丰富的开发平台。更难能可贵的是，固件在持续更新，近期新增了触摸板鼠标、扫雷/2048小游戏、手电筒、截屏、状态栏控制中心等实用与趣味APP。

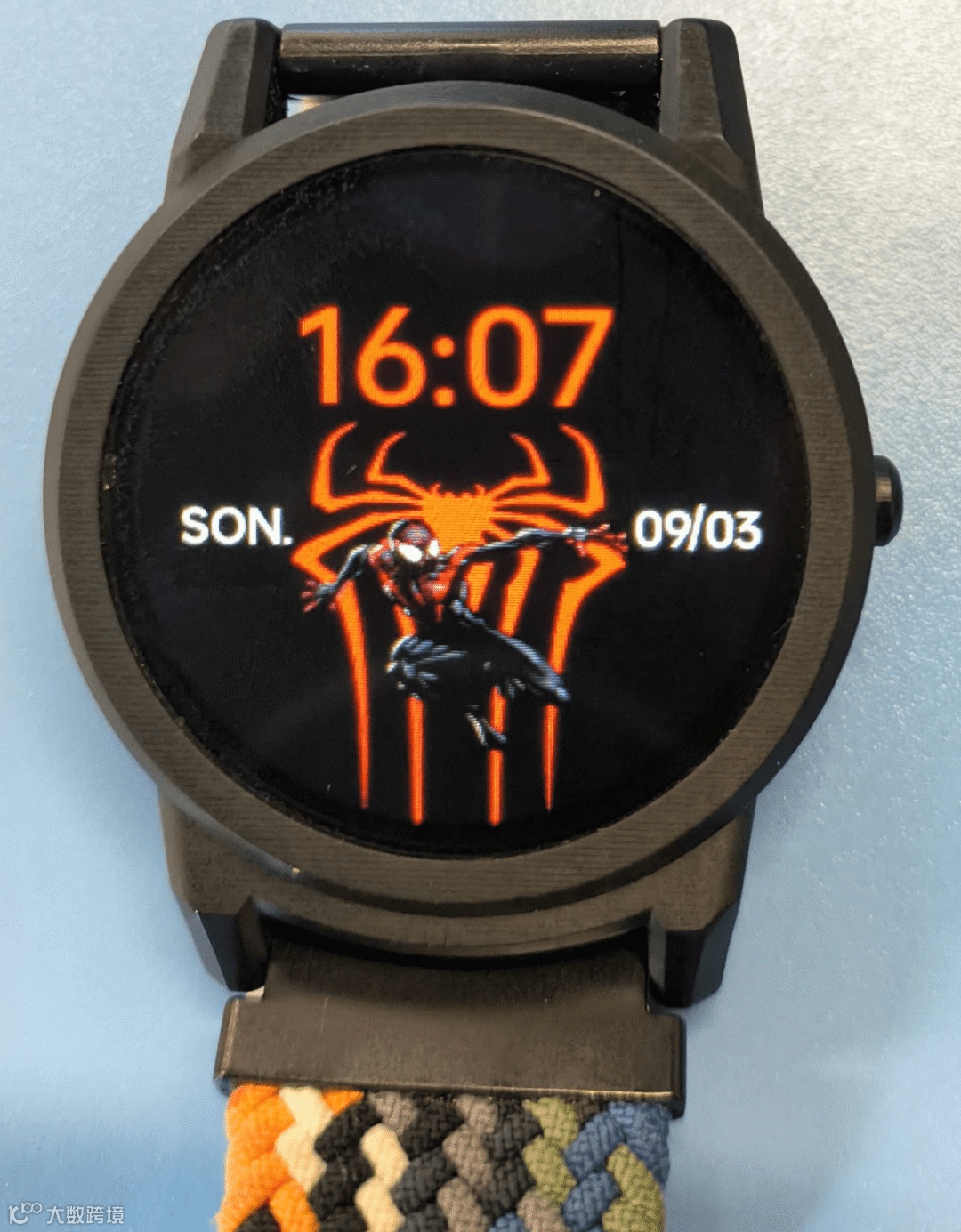

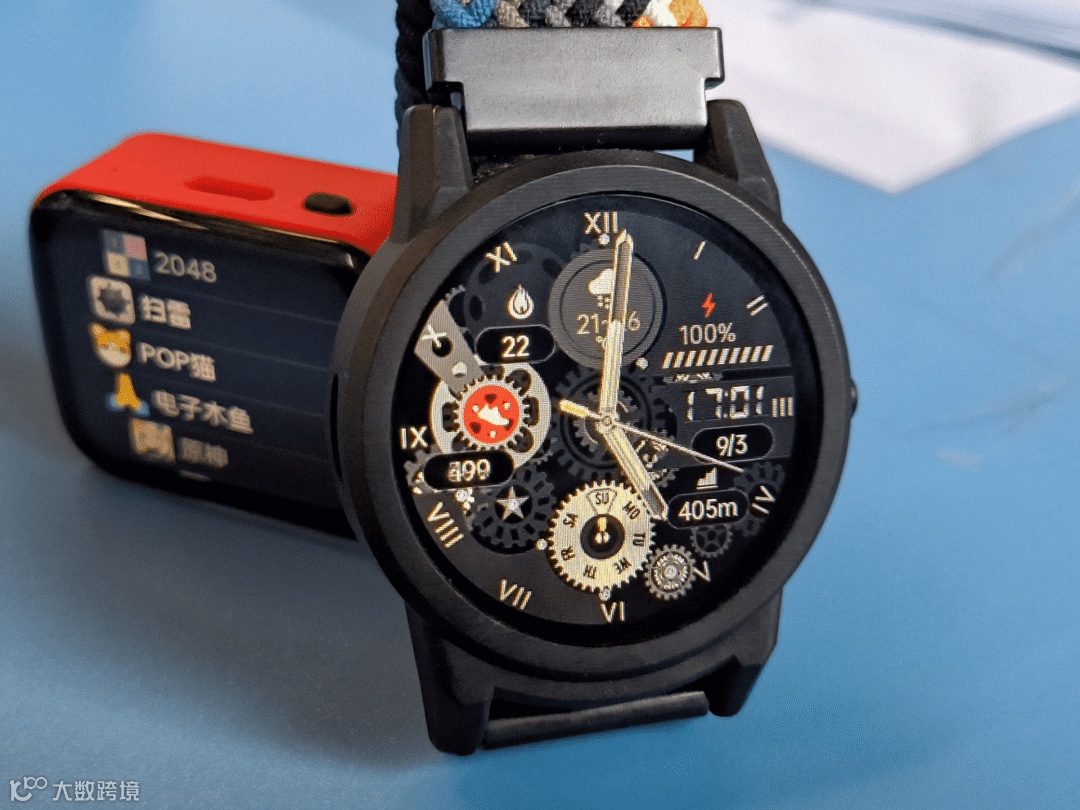

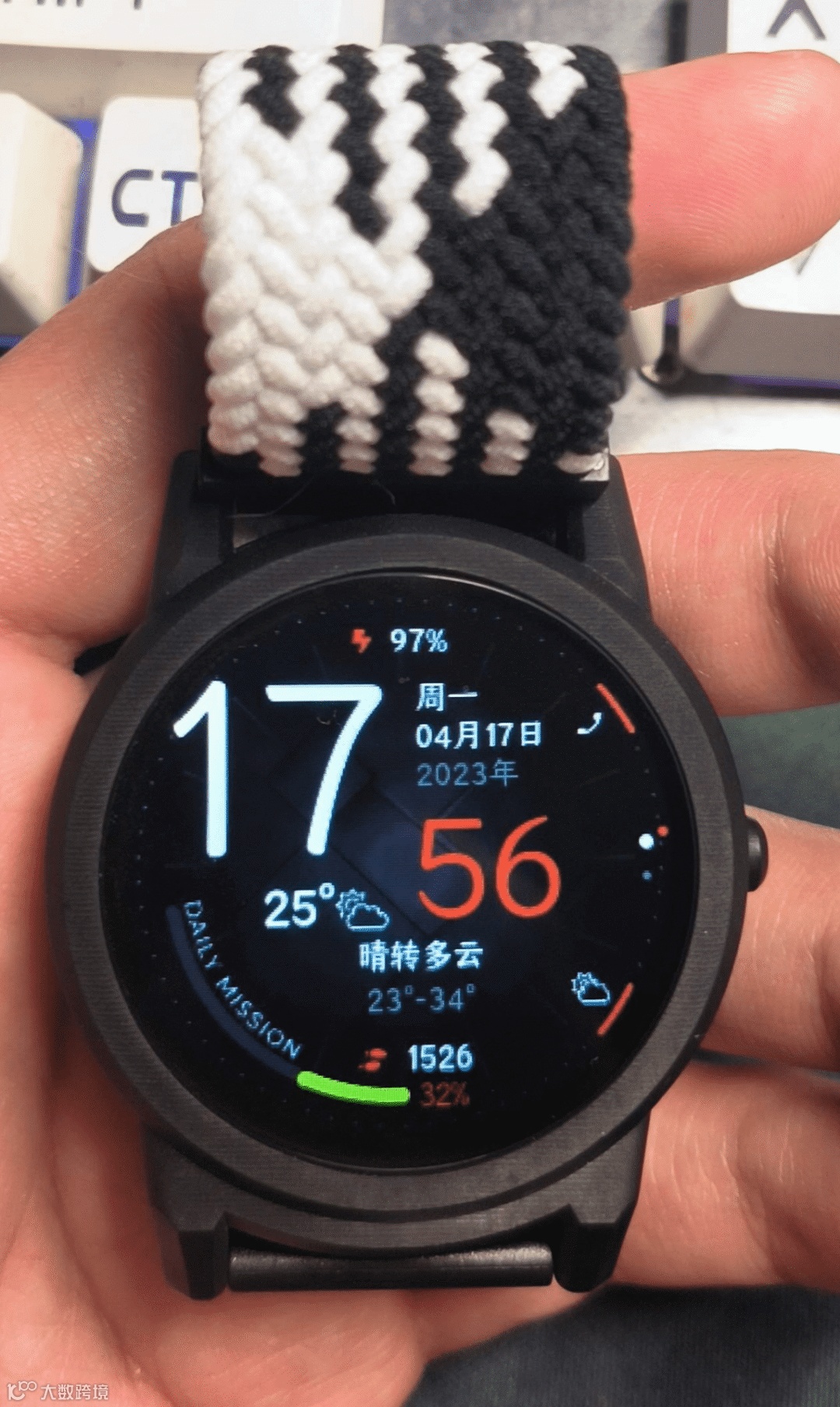

表盘风格多样，支持快捷切换，亮度、息屏时长可自定义。

所有APP均基于模块化架构开发，便于二次开发与扩展。

特色功能举例：

• 运动计步、心率等健康数据采集

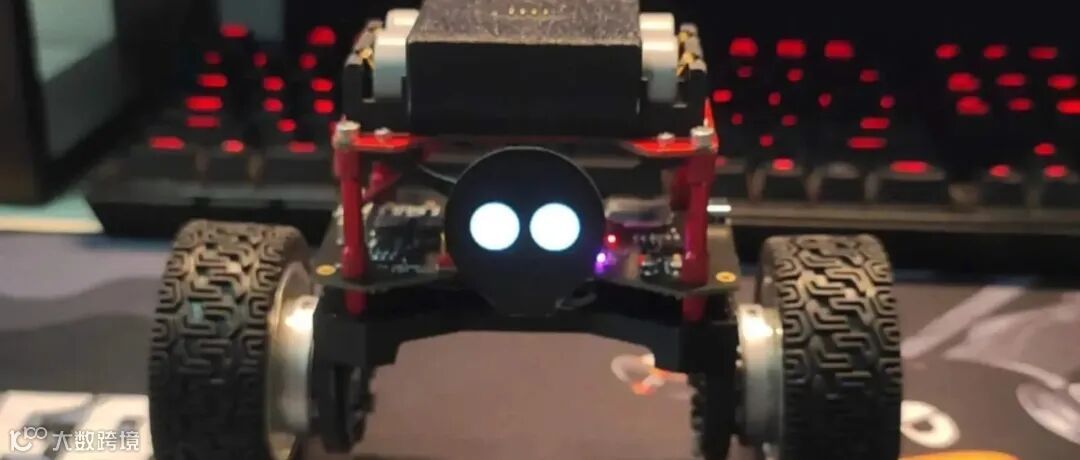

• 体感遥控器/中控面板开发
• DIY自定义APP、表盘、交互界面
• 通过键值对通信库实现APP间数据交换

硬件结构与组装要点

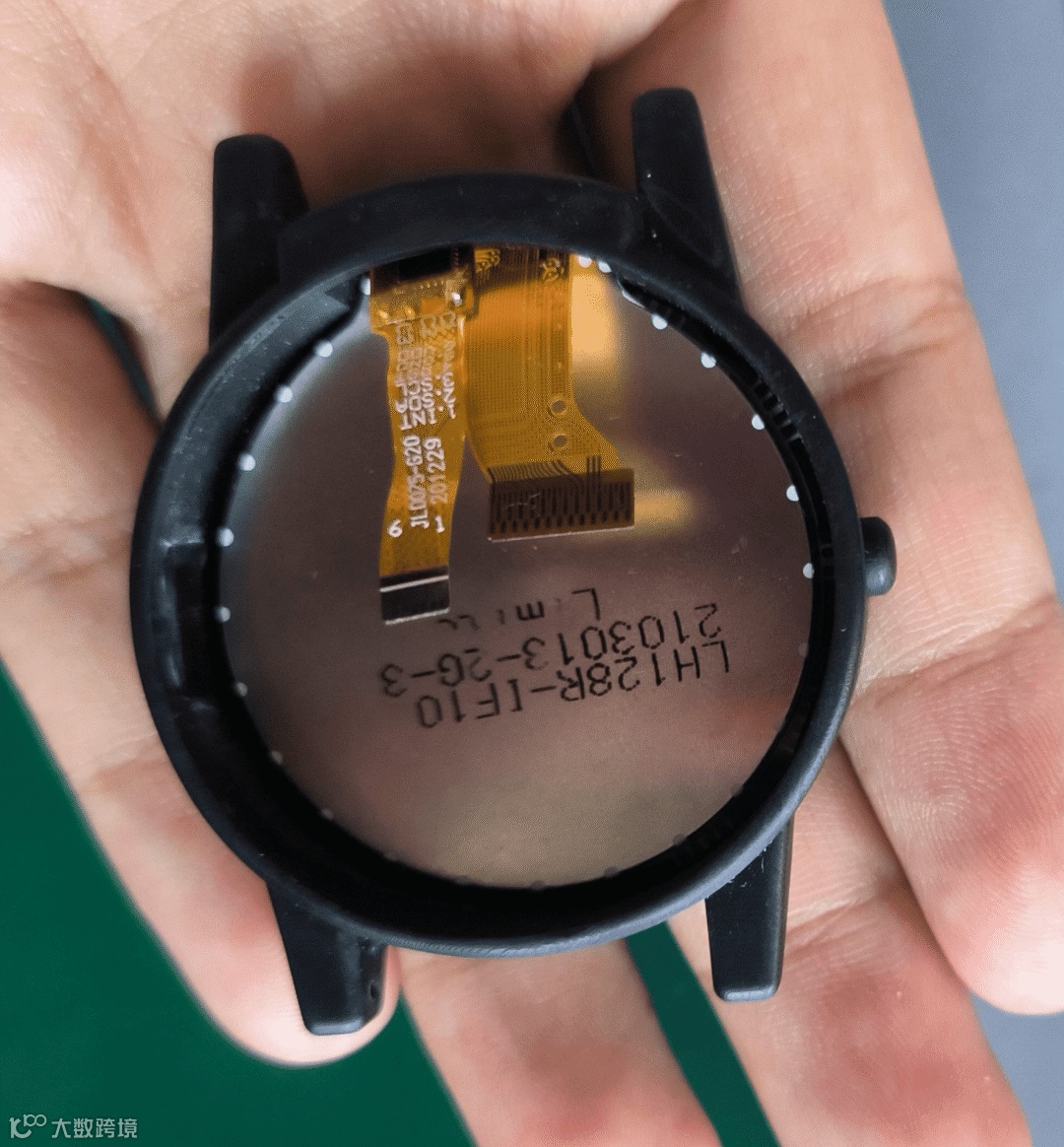

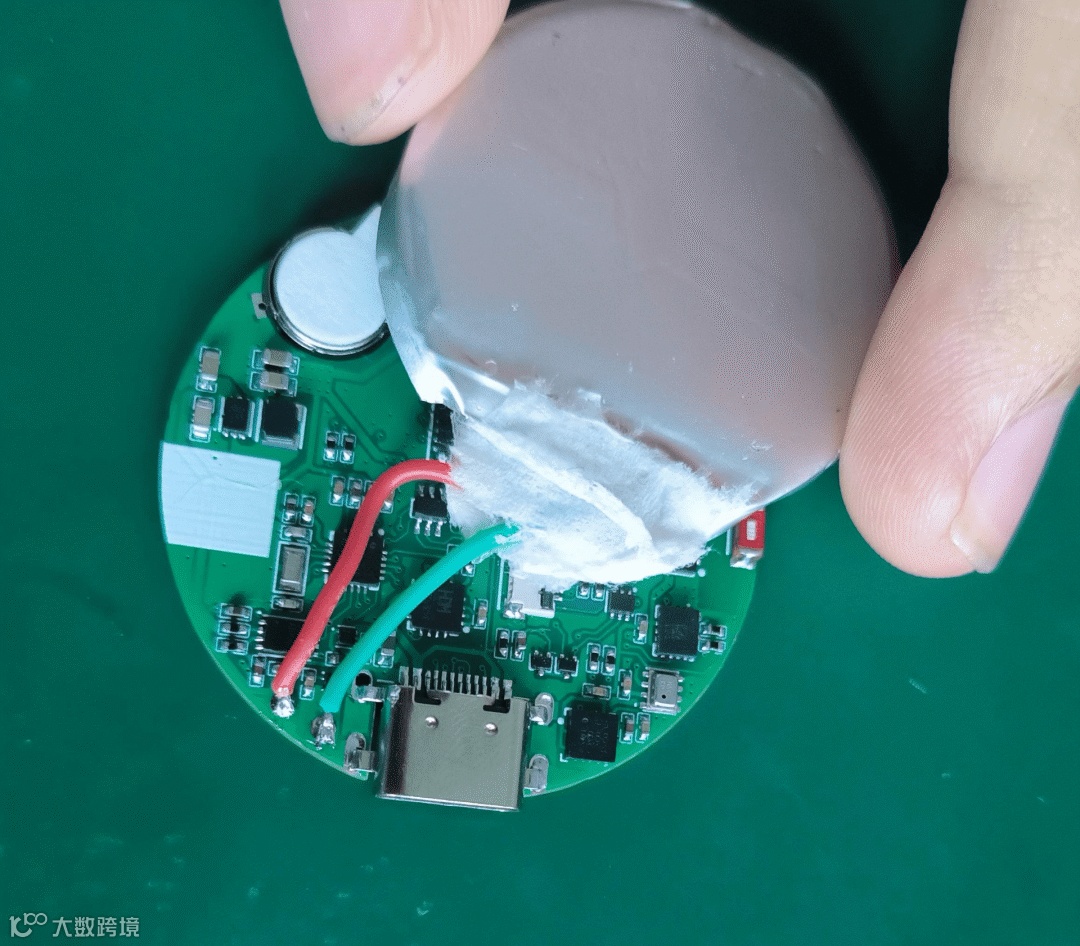

• 主板与外壳：PCB与外壳设计优化，厚度仅10.6mm，结构紧凑。支持3D打印（推荐类尼龙树脂），后盖可选PCB或铝片，安装简单牢固。

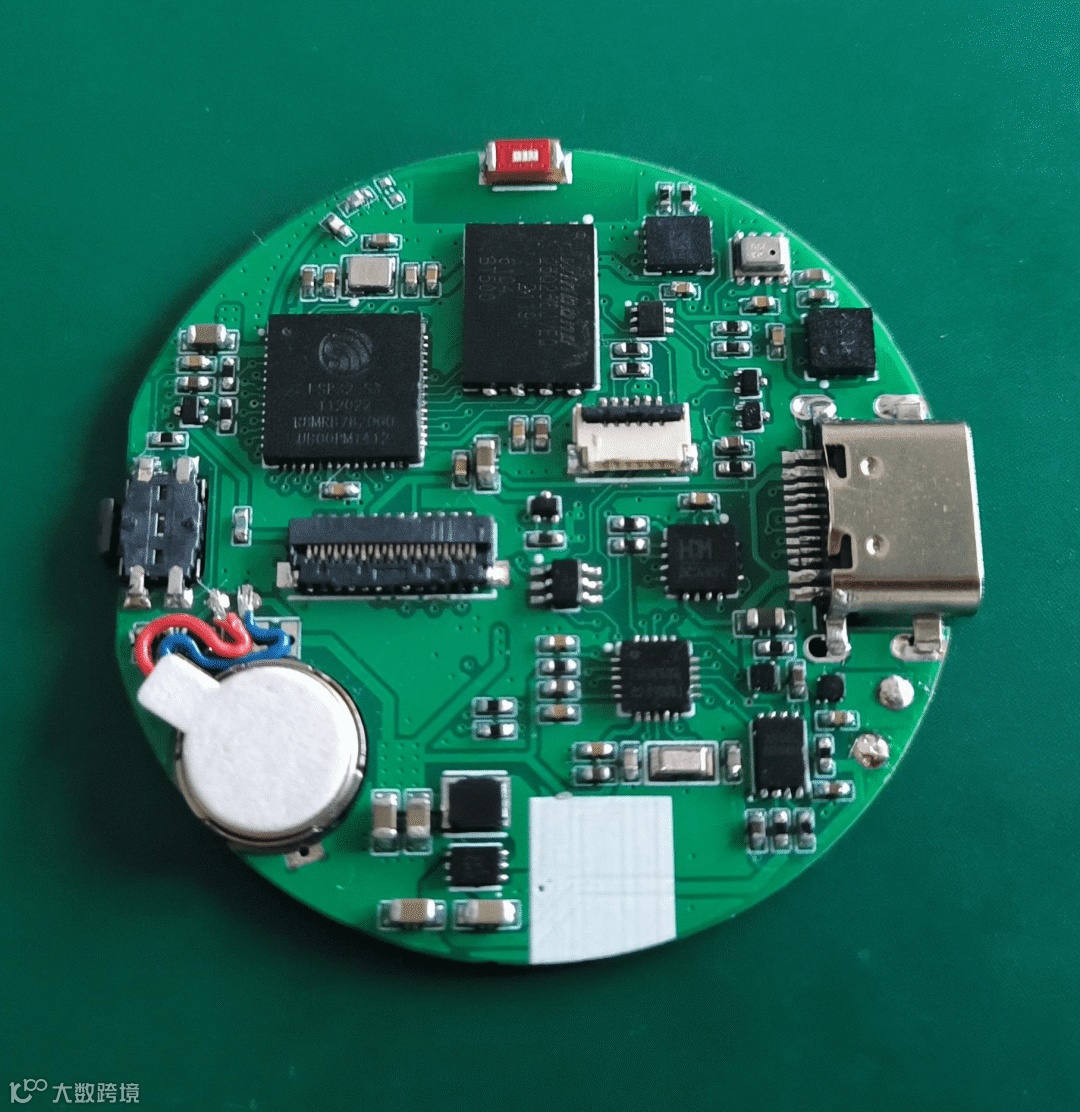

• 核心元件：ESP32-S3（8M PSRAM+32M Flash）、HC32副控、九轴IMU、气压计、电池管理、1.28寸触摸屏、振动器等。

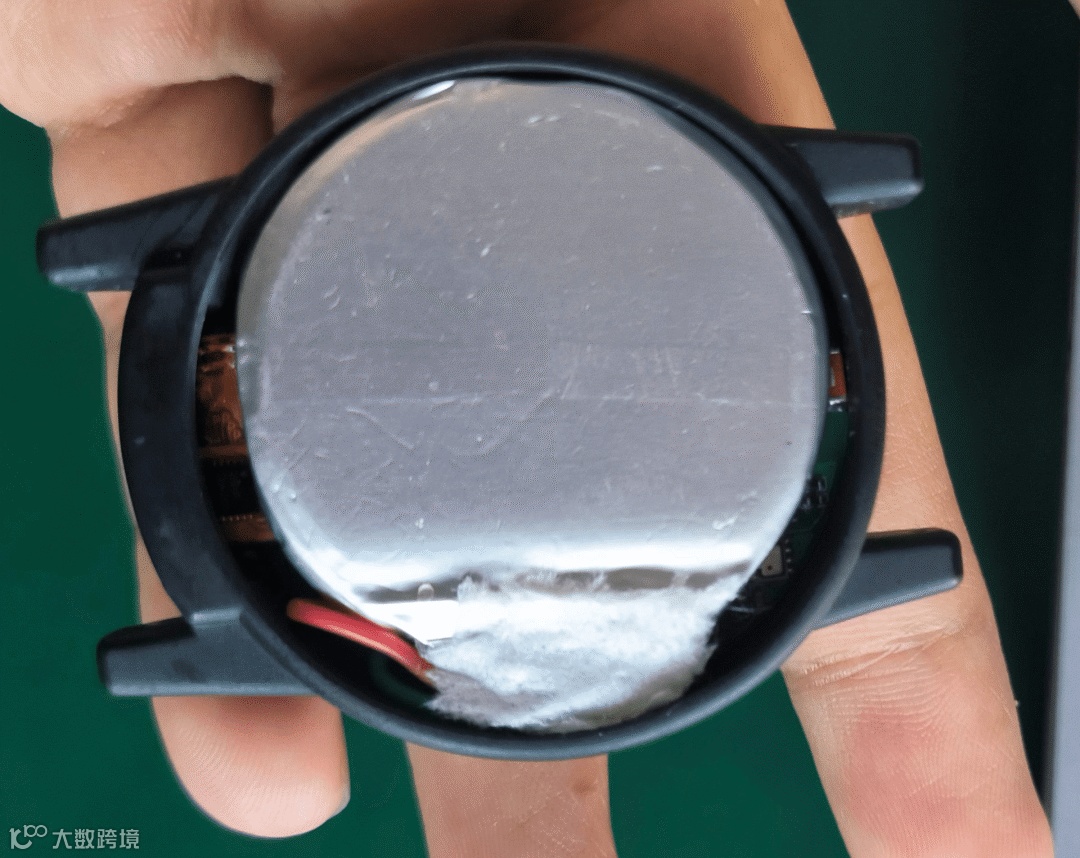

• 表带与电池：20mm插针表带通用，435mAh圆形锂电池，续航强劲。
• 焊接与组装：详细步骤与注意事项文档齐全，适合有一定动手基础的创客。

软件部分

• 开发环境：ESP-IDF框架，支持LVGL 8.4.0图形库，UI可用SquareLine Studio设计
• 固件烧录：TYPE-C一口多用，主副控均可烧录，流程简单
• 开源仓库：Gitee仓库：https://gitee.com/deng-hongxiang/qf_-zero_-v2_-software

如何快速上手？

1. 访问Gitee仓库：https://gitee.com/deng-hongxiang/qf_-zero_-v2_-software，下载最新资料和固件
2. 按照文档准备元器件与外壳
3. 焊接、组装、烧录固件
4. 加入交流群216066270，获取技术支持与最新动态

项目涉及的原理图、PCB和BOM可以在立创开源广场下载：https://oshwhub.com/dhx233/esp32_s3_watch

大家也可以在官方的交流群里反馈BUG、共建APP、交流经验。

QF ZERO V2不仅是一块手表，更是一个属于创客的开源创新平台。无论你想学习嵌入式开发、尝试可穿戴交互，还是打造专属的智能终端，都可以试试看！
