1.项目简介
1.1
项目设计
在便利店、小吃摊这些日常支付场景中，商家有时候需要确认顾客付款码是否正确，不仅时间成本高，还容易忙中出错。而商超里的自动结算机早已用图像识别技术解决了类似问题——机器“看一眼”商品条码就能自动完成结算，这种智能方式给了我们灵感：用同样的思路能否简化扫码收款的过程？
在本项目中，我们采用二哈识图2的二维码识别技术实现这一需求：它通过扫描判断对象是否为付款码——若识别到付款码，掌控板屏幕显示“付款成功”、灯亮绿色；否则显示“付款失败”、灯亮红色。整个流程无需人工干预，反馈直观。通过搭建这套系统，我们不仅可以亲身实践 AI 图像识别在支付场景中的应用，还能体会到将 “智能验证” 从概念转化为实用装置的探索乐趣与成就感。
1.2
演示视频

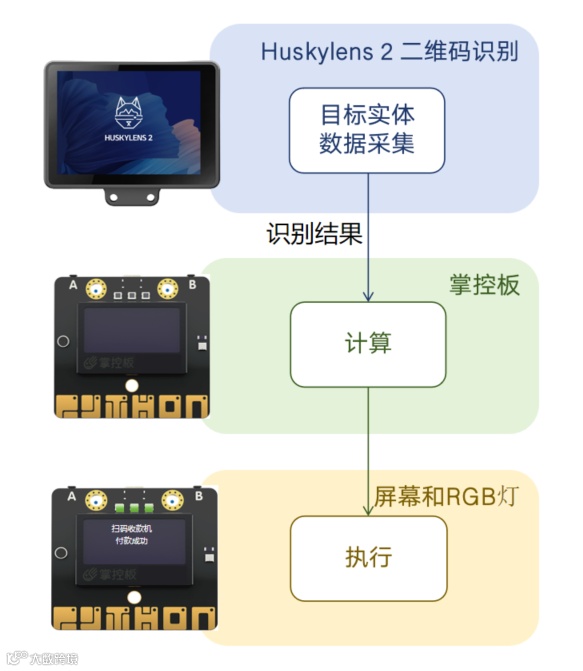

2. 项目实现原理
3.软硬件准备
3.1

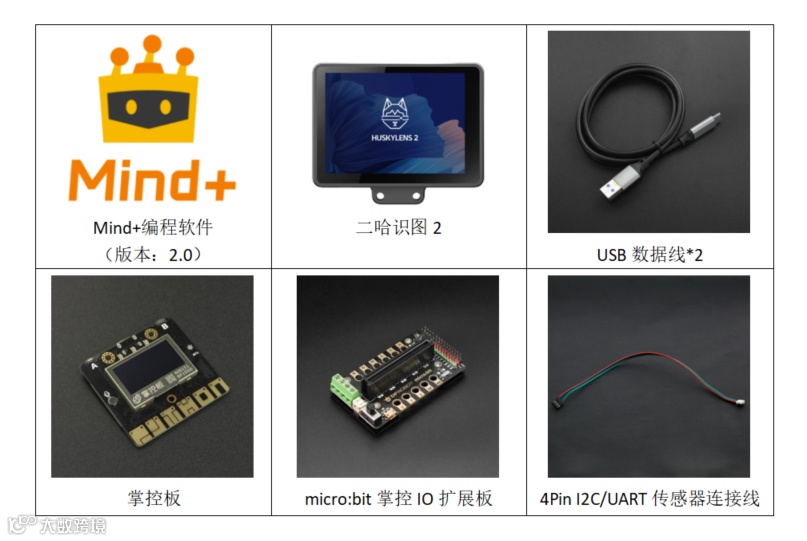

软硬件器材清单
3.2
硬件连接

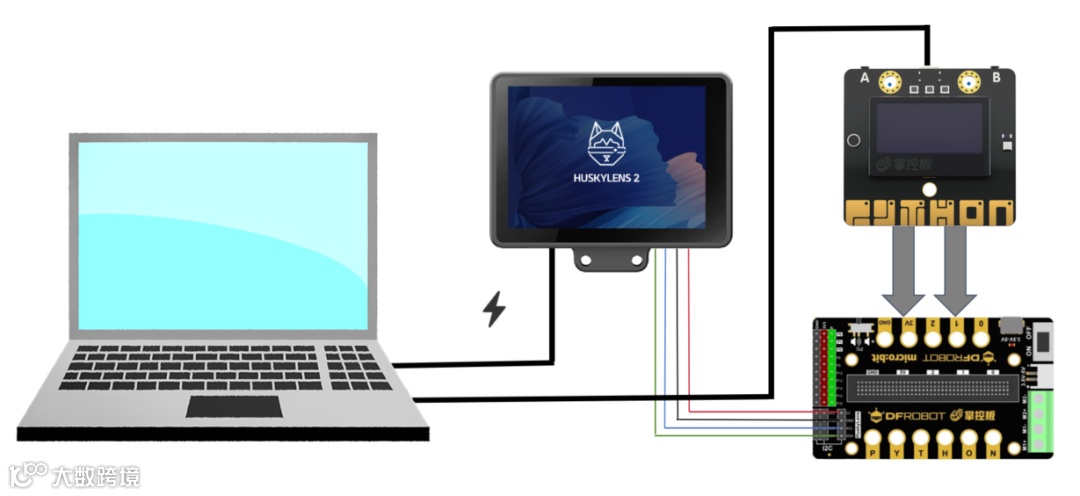

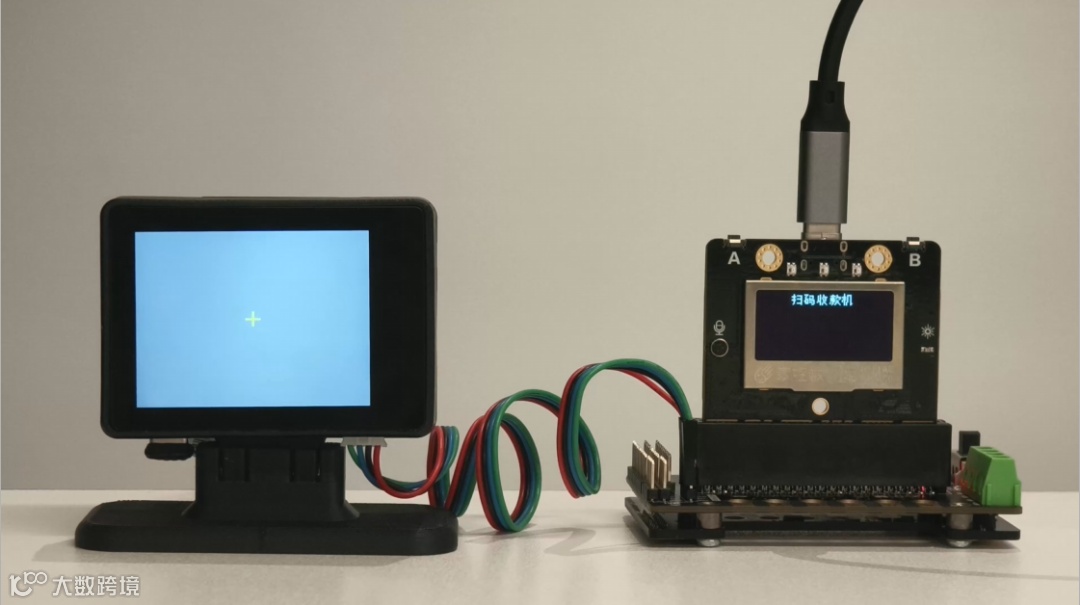

请按照下方连接图，将电脑、二哈识图2、掌控板和扩展板进行连接。
3.3
软件平台准备
官网（https://mindplus.cc/）下载安装Mind+2.0及以上版本安装包，安装完成后，双击打开。
4.项目制作
4.1
二哈识图2操作

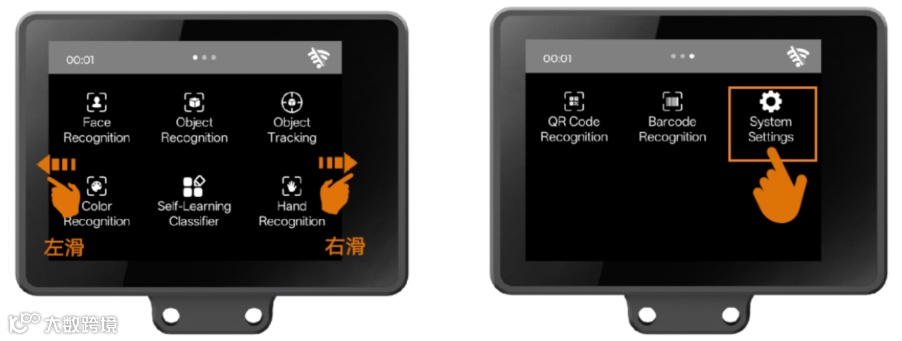

首先，由于出厂语言默认为英文，我们可以使触屏的方式左右滑动，找到“System Settings”（系统设置）图标，将系统语言设置成自己想要的语言（支持英文，中文简体和中文繁体）。

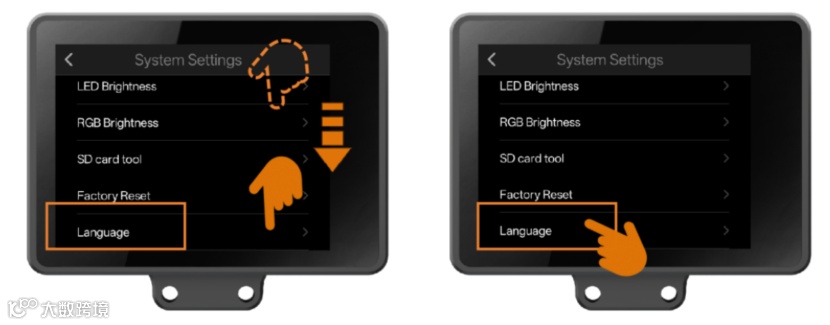

点击进入“System Settings”，下滑至底部找到“Language”选项。点击“Language”，进入设置语言界面。

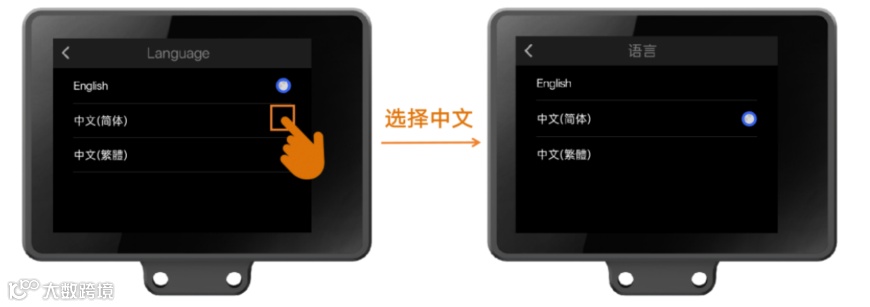

点击自己想要的语言选项。之后，系统会切换语言并自动返回至菜单页面，如下图是切换为中文简体的示意图。
其次，选择二哈识图2的通信方式。
二哈识图2支持UART（串口）和I2C两种通信方式，本教程中使用I2C通信模式。

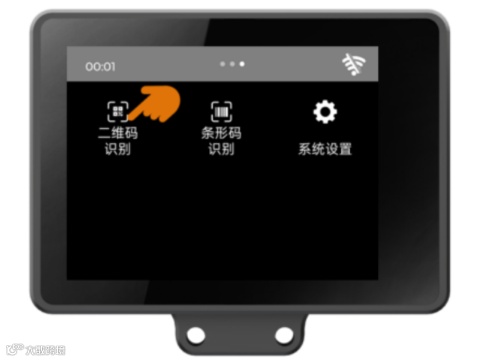

左右滑动，找到“二维码识别”功能。

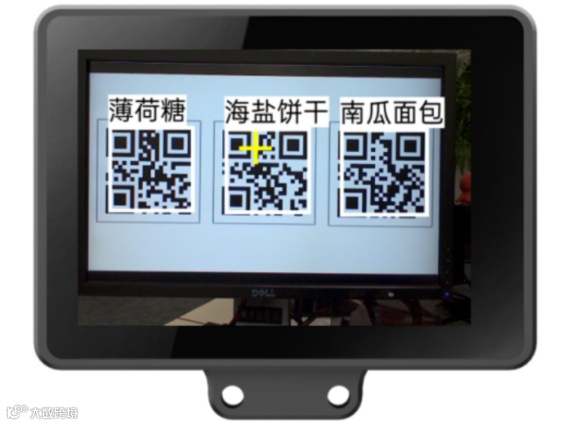

将二哈识图2对着有二维码的画面，检测到二维码时，屏幕上会用白色方框，框出画面中的所有二维码，并显示二维码内包含的信息。

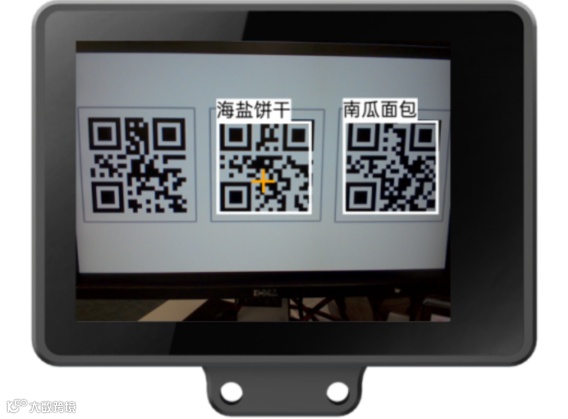

二哈识图2中的参数配置以及模式选择完成后，接下来需要让该模型学习一个二维码作为付款码，用以触发对付款码的验证和反馈。步骤如下： 对准要学习的二维码，调整二哈识图2“看”的角度，使屏幕中间的“十”字在白框内，然后按下二哈识图2右上角的A键，学习该二维码。

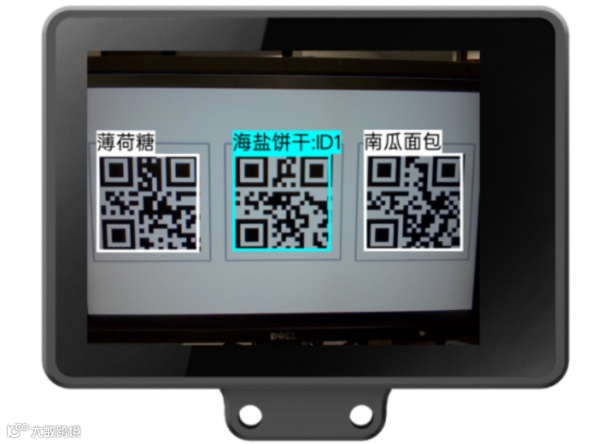

学习完成后，如识别到已学习的二维码，屏幕将以彩色方框框出该二维码，并在上方显示“name: IDx”，name默认为二维码内的信息，例如“海盐饼干:ID1”。
二哈识图2的更多详细使用方法见下面的网址：
https://wiki.dfrobot.com.cn/_SKU_SEN0638_Gravity_HUSKYLENS_2_AI_Camera_Vision_Sensor
付款码学习完成后，即可开始编写代码，实现一个基于二维码识别的付款验证反馈系统。
4.2
代码实现

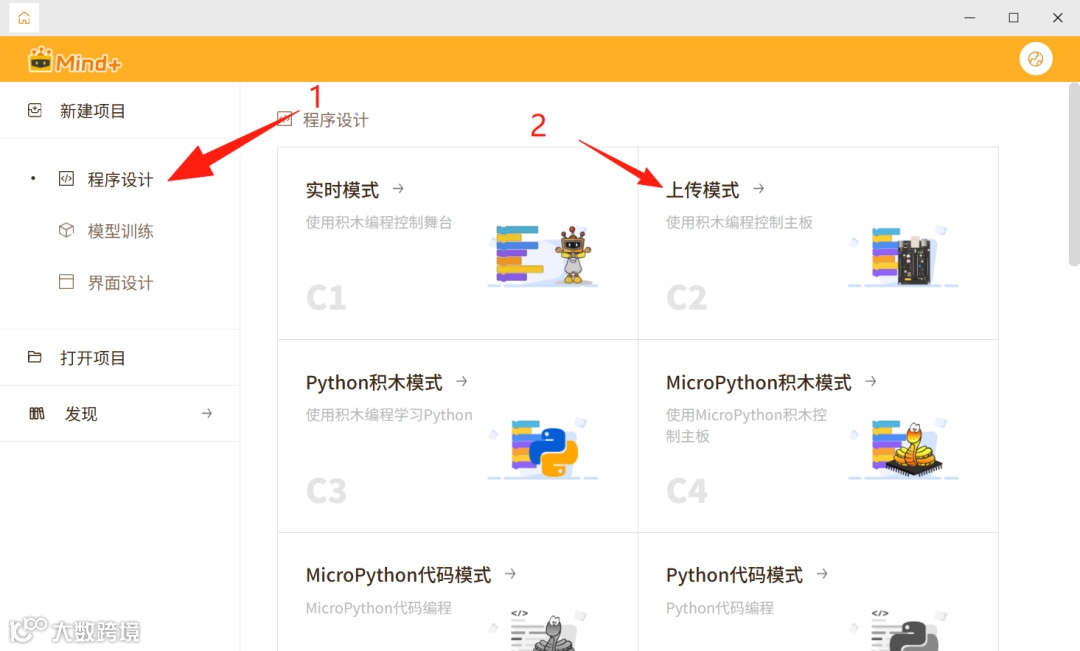

打开Mind+2.0版本，选择“程序设计”中的“上传模式”。
首先，我们需要在Mind+中添加相应的扩展，包括掌控板、二哈识图2 AI摄像头。

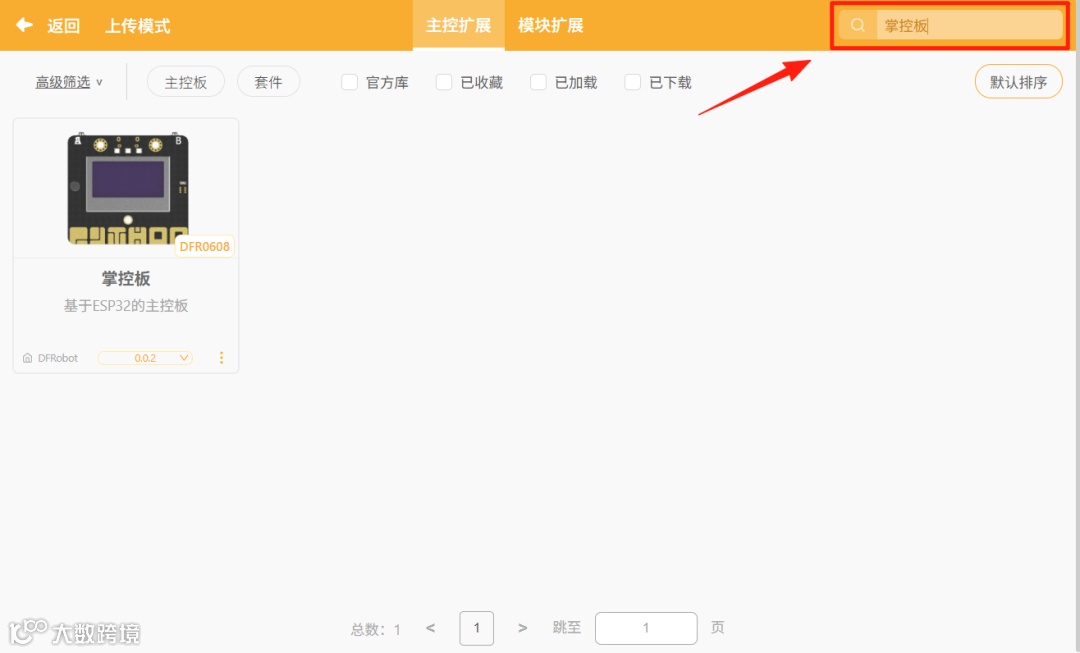

进入“扩展”页面的“主控扩展”，并搜索“掌控板”。
下载后需再次点击，直到右上角出现“移除”才表示成功加载进程序。

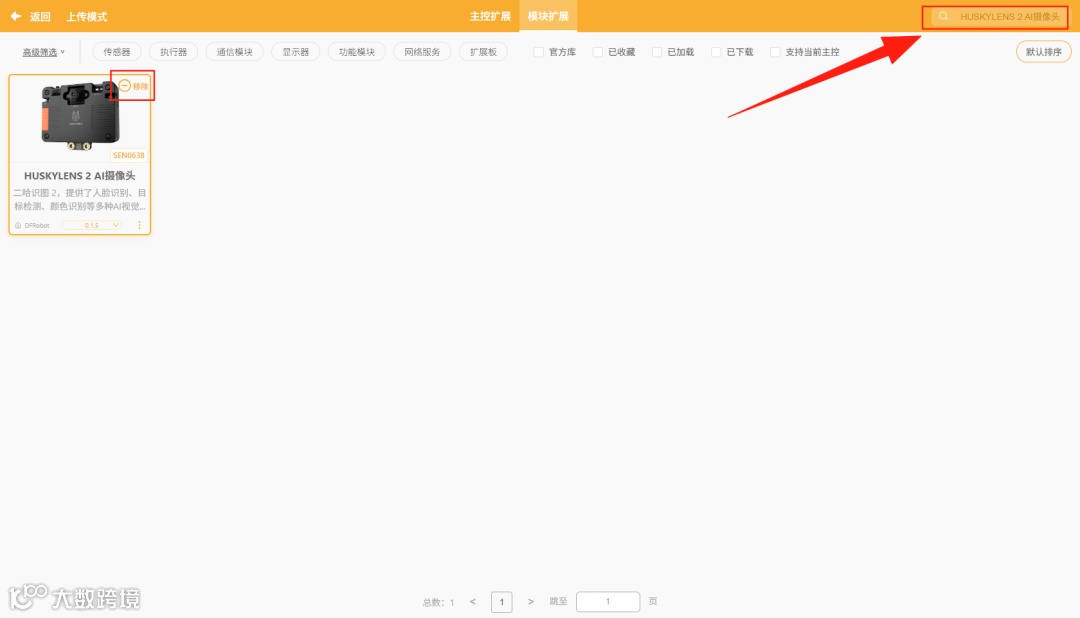

切换至“模块扩展”中，搜索“HuskyLens 2 AI摄像头”，同理下载成功后，需再次点击将该扩展包加载进程序（出现“移除”二字表示加载成功）。

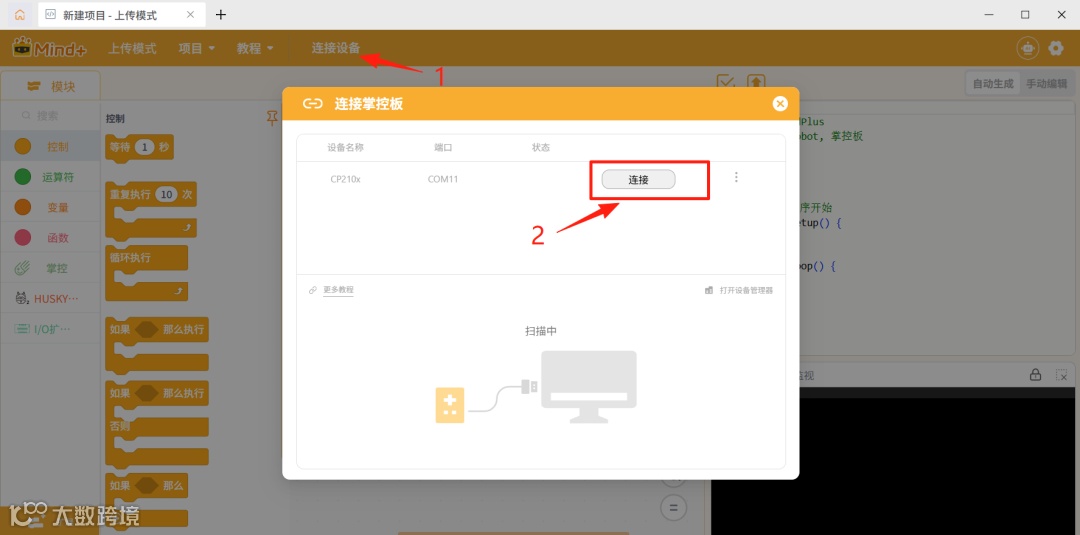

加载完毕点击“返回”回到编程界面，在连接设备中点击“连接”。
连接成功界面如下，点击“×”返回。

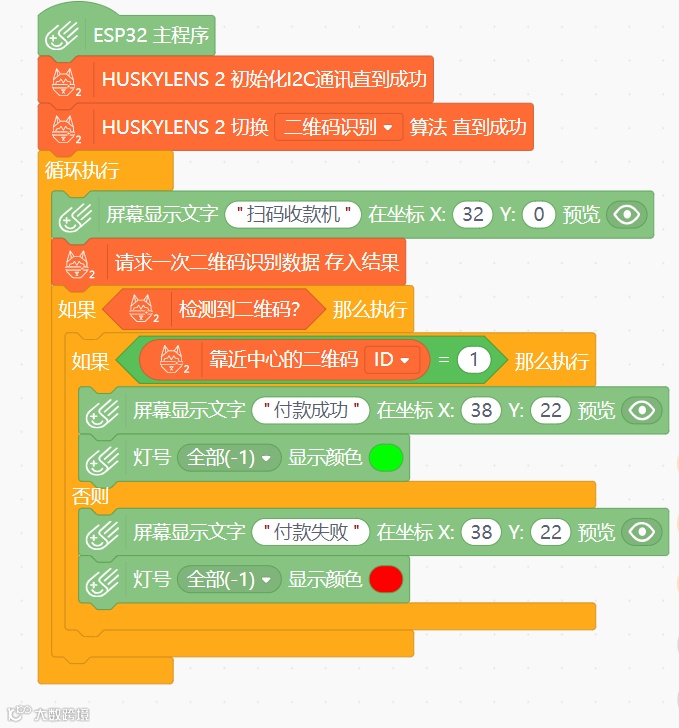

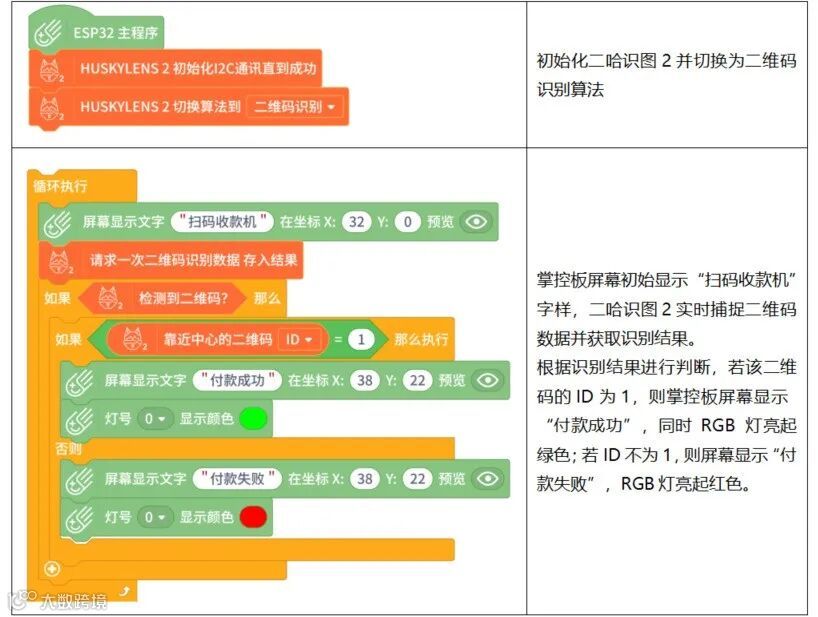

设备连接成功后，编写程序如下：
代码解析如下：

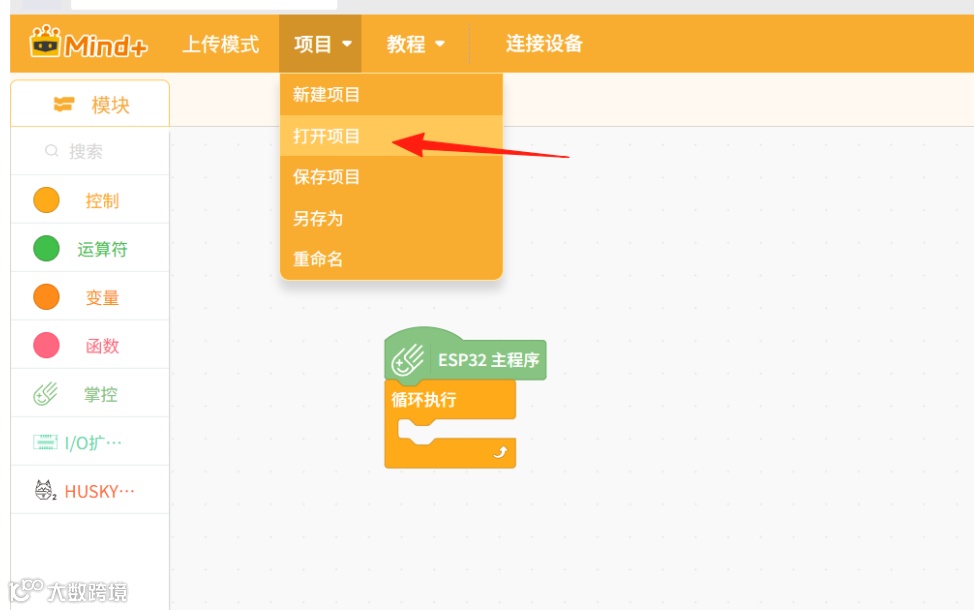

附件中有完整程序文件，展开项目，点击“打开项目”。

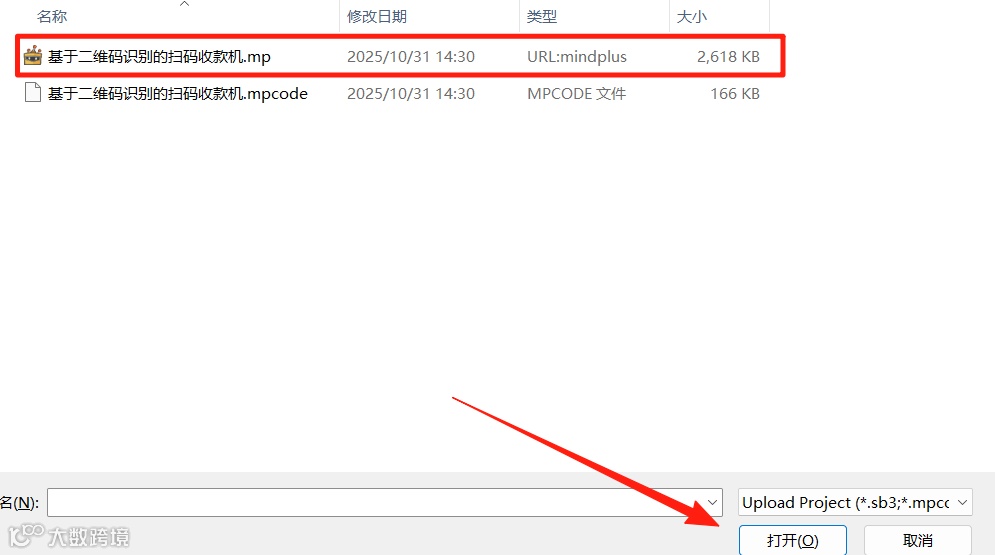

选择附件中的项目，并打开。
点击此处，上传到设备运行程序。

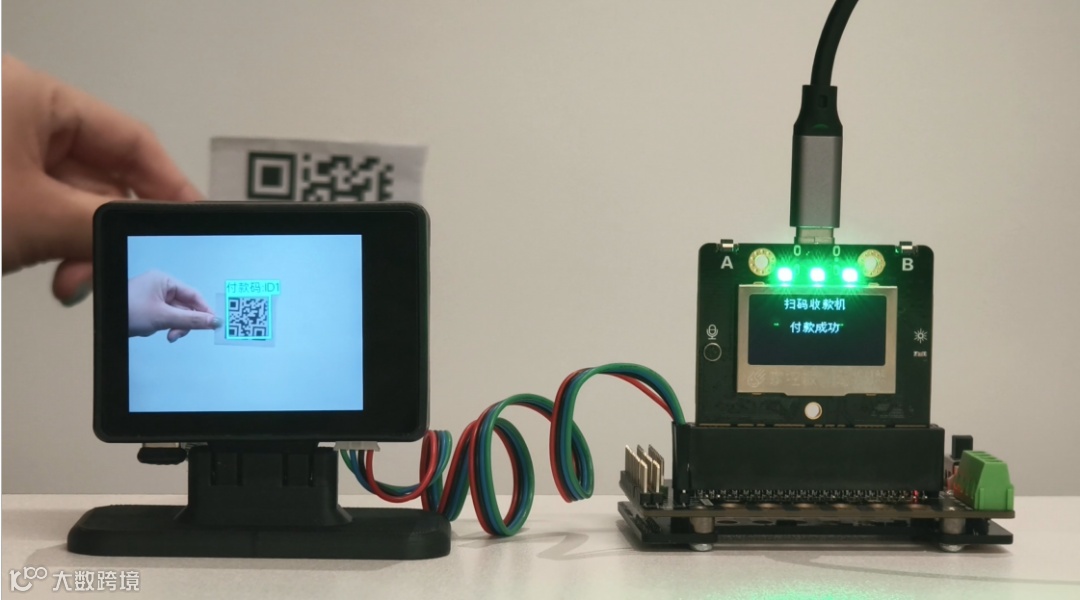

实现效果如下：

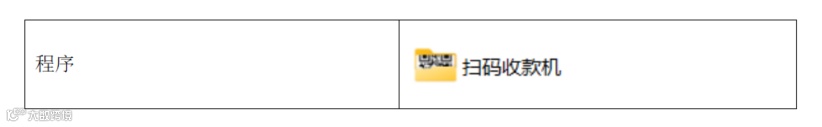

5.附件清单
点击“阅读原文”，下载程序
